山东省德州市庆云县2025-2026学年九年级上学期12月月考物理测试题-自定义类型 (1)

这是一份山东省德州市庆云县2025-2026学年九年级上学期12月月考物理测试题-自定义类型 (1)，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

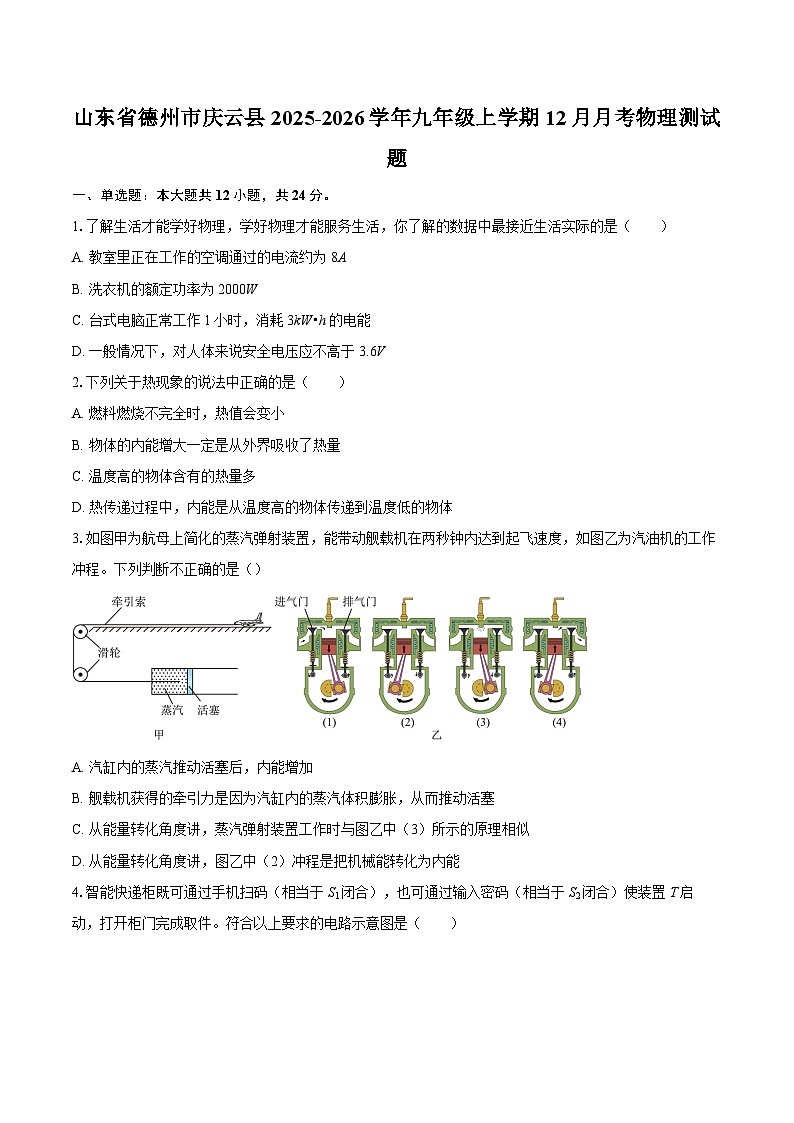

1.了解生活才能学好物理，学好物理才能服务生活，你了解的数据中最接近生活实际的是（ ）
A. 教室里正在工作的空调通过的电流约为8A
B. 洗衣机的额定功率为2000W
C. 台式电脑正常工作1小时，消耗3kW•h的电能
D. 一般情况下，对人体来说安全电压应不高于3.6V
2.下列关于热现象的说法中正确的是（ ）
A. 燃料燃烧不完全时，热值会变小
B. 物体的内能增大一定是从外界吸收了热量
C. 温度高的物体含有的热量多
D. 热传递过程中，内能是从温度高的物体传递到温度低的物体
3.如图甲为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，如图乙为汽油机的工作冲程。下列判断不正确的是（）
A. 汽缸内的蒸汽推动活塞后，内能增加
B. 舰载机获得的牵引力是因为汽缸内的蒸汽体积膨胀，从而推动活塞
C. 从能量转化角度讲，蒸汽弹射装置工作时与图乙中（3）所示的原理相似
D. 从能量转化角度讲，图乙中（2）冲程是把机械能转化为内能

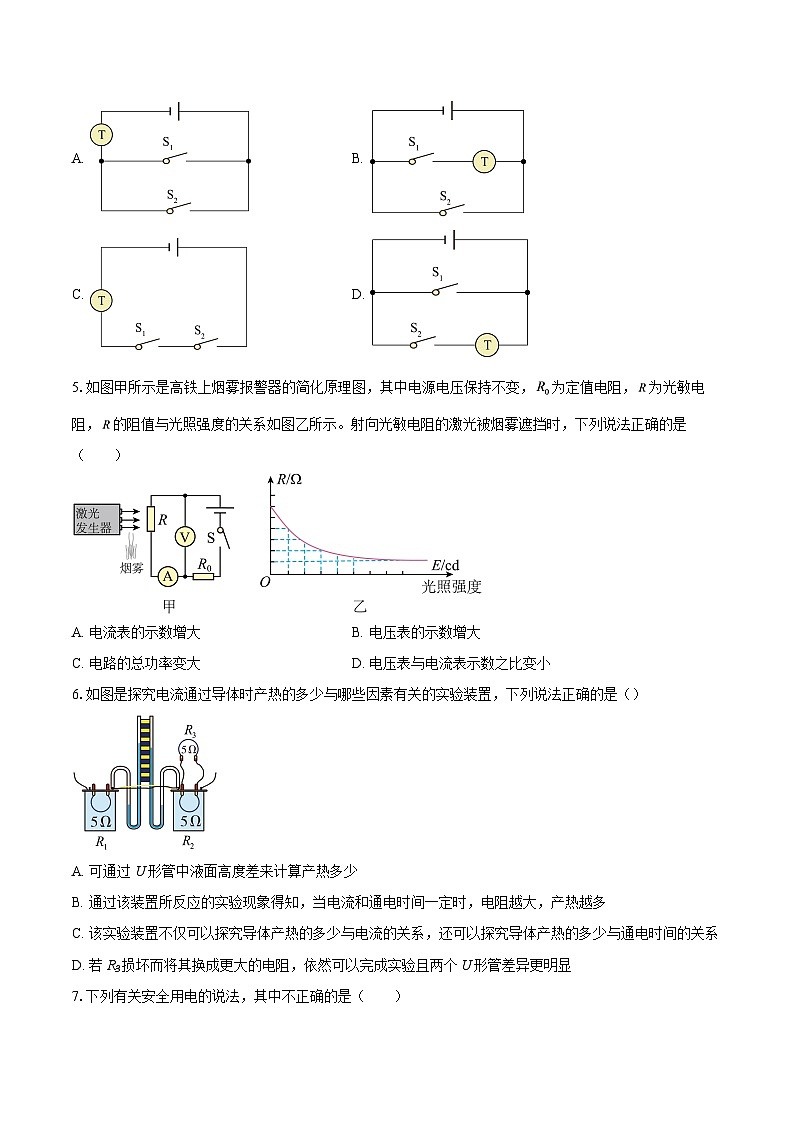

4.智能快递柜既可通过手机扫码（相当于S1闭合），也可通过输入密码（相当于 S2闭合）使装置T启动，打开柜门完成取件。符合以上要求的电路示意图是（ ）
A. B.
C. D.
5.如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，为定值电阻，为光敏电阻，的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是（ ）
A. 电流表的示数增大B. 电压表的示数增大
C. 电路的总功率变大D. 电压表与电流表示数之比变小
6.如图是探究电流通过导体时产热的多少与哪些因素有关的实验装置，下列说法正确的是（）
A. 可通过U形管中液面高度差来计算产热多少
B. 通过该装置所反应的实验现象得知，当电流和通电时间一定时，电阻越大，产热越多
C. 该实验装置不仅可以探究导体产热的多少与电流的关系，还可以探究导体产热的多少与通电时间的关系
D. 若R3损坏而将其换成更大的电阻，依然可以完成实验且两个U形管差异更明显

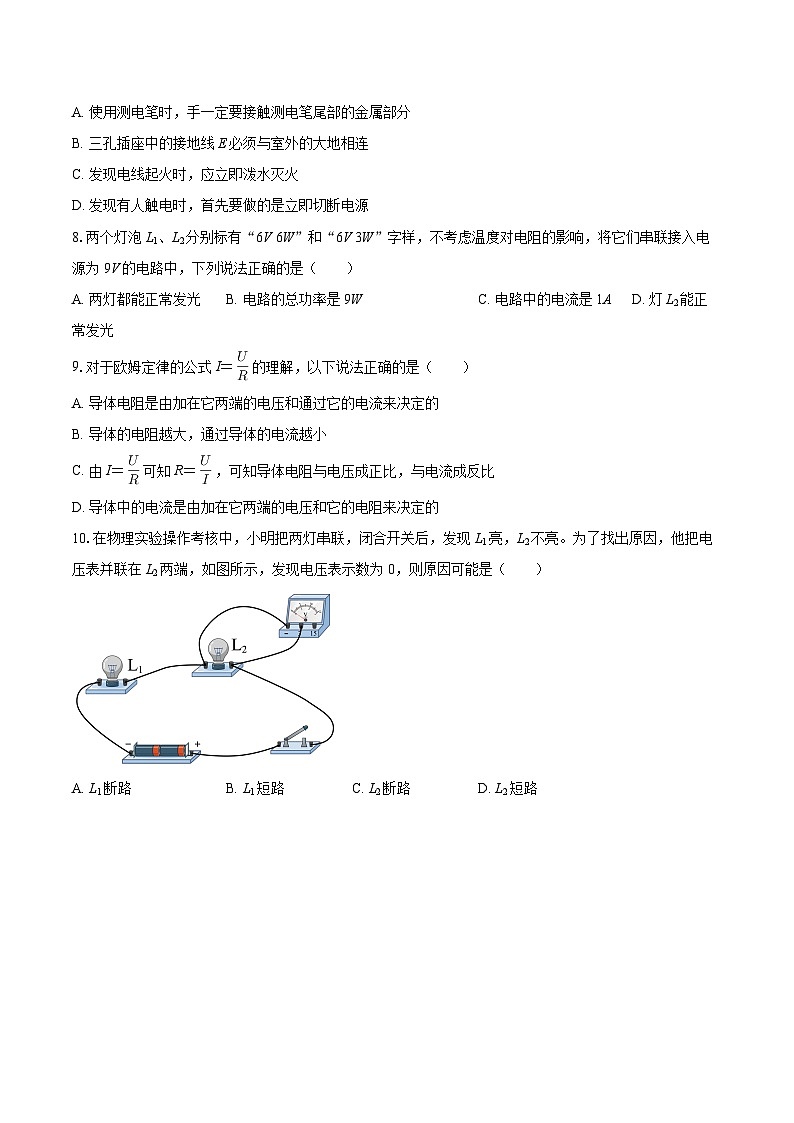

7.下列有关安全用电的说法，其中不正确的是（ ）
A. 使用测电笔时，手一定要接触测电笔尾部的金属部分
B. 三孔插座中的接地线E必须与室外的大地相连
C. 发现电线起火时，应立即泼水灭火
D. 发现有人触电时，首先要做的是立即切断电源
8.两个灯泡L1、L2分别标有“6V 6W”和“6V 3W”字样，不考虑温度对电阻的影响，将它们串联接入电源为9V的电路中，下列说法正确的是（ ）
A. 两灯都能正常发光B. 电路的总功率是9WC. 电路中的电流是1AD. 灯L2能正常发光
9.对于欧姆定律的公式I＝的理解，以下说法正确的是（ ）
A. 导体电阻是由加在它两端的电压和通过它的电流来决定的
B. 导体的电阻越大，通过导体的电流越小
C. 由I＝可知R＝，可知导体电阻与电压成正比，与电流成反比
D. 导体中的电流是由加在它两端的电压和它的电阻来决定的
10.在物理实验操作考核中，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端，如图所示，发现电压表示数为0，则原因可能是（ ）
A. L1断路B. L1短路C. L2断路D. L2短路
11.甲图是小灯泡L和电阻R的I-U图象．将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，电流表的示数为0.5A。再闭合开关S2后，下列说法正确的是（ ）
A. 电源电压为3VB. 小灯泡L的电阻为40Ω
C. 电路总功率增加了0.4WD. 在1min内电阻R产生的热量为6J
12.如图，电源电压恒为4.5V，电流表的量程为“”，电压表的量程为“”。灯泡上标有“2.5 V；1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω；1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（ ）
A. 电流表的示数最大为0.6AB. 滑动变阻器接入电路的最小电阻为4Ω
C. 电路消耗的最大总功率为2.7WD. 电路消耗的最小功率为0.16W
二、填空题：本大题共7小题，共14分。
13.在干燥的天气里，用塑料梳子梳头，发现头发随梳子影起来，这表明摩擦后的头发丝与塑料梳子带上了 （填“同种”或“异种”）电荷；经检验梳过头发的塑料梳子带负电，说明在摩擦过程中，塑料梳子 （填“失去”或“得到”）电子。
14.柴油机广泛应用于各种重型机械及客运汽车之中，春节将至小明乘坐公共汽车前往中国驿游玩，闻到各种小吃的香味，这是 现象。此时汽车搭载的柴油机飞轮转速为2400r/min，则该柴油机1s对外做功 次。
15.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑向a点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示。图乙中 （选填“dc”或“ec”）表示电压表的示数随电流表示数变化的图像。
16.防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与 相连；家庭电路中，发生触电事故都是人体直接或间接跟 线接触造成的。
17.现只将额定电压为220V的空调连入家庭电路中，正常工作2h，空调使用前后电能表的示数如图所示，该空调消耗的电能为 度，它的额定功率为 W。
18.2023年8月29日，华为旗舰手机在未举行发布会的情况下悄然发售，搭载了我国自主研发的新一代麒麟芯片。该芯片主要用到 （选填“半导体”或“超导”）。材料制成的。若该手机的电池容量为，额定电压为，充满电后它存储了 J的能量。
19.如图甲的电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的 a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图像，则电源电压为 V，滑动变阻器最大阻值为 Ω。
三、作图题：本大题共2小题，共10分。
20.请画出图实物图所对应的电路图。
21.请将下列电路元件连入电路。要求：开关只控制灯泡，连接时符合安全用电原则。
四、实验探究题：本大题共4小题，共22分。
22.物理小组的同学们组装了如图a所示的装置，在完全相同的烧杯中分别装有质量相同的A、B两种液体，在完全相同的鴙料盒中分别装有两种不同的燃料。
（1）若要比较液体的吸热本领：
①应选 两图的实验装置进行实验；（在“甲、乙、丙”中选填）
②实验过程中，若浸在液体中的温度计示数都升高了，加热时间较短的液体比热容较 ；（选填“大”或“小”）
③本实验使用的物理方法除了控制变量法，还采用了 。
（2）①若要比较两种燃料的热值：应选择 两图的实验装置进行实验；（在“甲、乙、丙”中选填）
②如果将液体吸收的热量作为燃料燃烧放出的热量，那么，通过实验得到的燃料热值与实际相比会偏 。
23.某物理实验小组正在使用“伏安法”测量未知电阻Rx阻值，实验电路如图甲所示（电源电压3 V）。
（1）闭合开关 S 前，应将滑动变阻器滑片移到最 端（选填“左”或“右”）；
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3 V，则电路故障原因可能是 ；
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6 V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx= Ω；
（4）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为 Rmax，请你把以下测量步骤补充完整。
①闭合开关 S，滑片 P 移到a 端时，读出电压表示数为U1；
②闭合开关 S， ，读出电压表示数为U2；
③待测电阻Rx= 。（用已知和测量出的物理量符号表示）
24.在探究“电流与电阻关系”实验时，老师提供了如下器材：电源（电压恒定为4.5V），电流表、电压表、开关各一个，滑动变阻器甲“10Ω，2A”和滑动变阻器乙“20Ω，1A”各一个，阻值为5Ω、10Ω、15Ω的定值电阻各一个，导线若干。
(1)在连接电路时，开关必须处于 状态；
(2)用笔画线代替导线，将图甲的实验电路连接完整 （要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；
(3)连接完电路后闭合开关，发现电流表无示数，无论怎样移动滑片P，电压表的示数都是4.5V，则故障可能是 ；
(4)排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，电流表示数如图乙所示，记录实验数据后，小明又改用10Ω的电阻继续实验，闭合开关后，应将滑片P向 （选填“左”或“右”）移动，直到电压表示数为 V；
(5)小明在实验中所选用的滑动变阻器应该是 （选填“甲”或“乙”）。
25.小文选用两节新的干电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。
(1)某次测量时，电压表的示数如图乙，则此时灯两端的电压为 V；
(2)如图甲所示，小文在测量了灯两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量两端的电压，这一做法 （选填“能”或“不能”）测出两端的电压，理由是 ；
(3)用电压表分别测出A与B、B与C、A与C两点间的电压为、、，得到的数据记录在下表中分析实验数据，你可得到串联电路的电压特点是 （用公式表示）；
(4)小文发现小风按照甲图连接的实物图丙是 （选填“正确”或“错误”）的。
五、计算题：本大题共3小题，共30分。
26.我国已经从餐饮废油（俗称“地沟油”）中成功提炼出供飞机使用的生物航空煤油（以下简称生物航煤），其热值与传统的航空煤油热值相当，是一种绿色环保的能源。兴趣小组想知道生物航煤热值的大小，于是完全燃烧了0.7kg的生物航煤给水加热，将40kg的水从20℃加热到70℃，该加热装置的热效率是30%，已知水的比热容是4.2×103J/（kg•℃）。求：
（1）此过程中水吸收的热量；
（2）此过程中生物航煤完全燃烧放出的热量；
（3）生物航煤的热值。
27.芳芳设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压20V（恒定不变），电压表的量程为0~15V，R0是定值电阻，R0＝300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示，闭合开关S后，求：
（1）当环境温度为40℃时，热敏电阻R1的阻值是多少？
（2）当环境温度为40℃时，电压表的示数是多少？
（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？
28.表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
(1)电烤箱在高温挡时正常工作5min所消耗的电能是多少?
(2)开关S1、S2均闭合时，电烤箱处什么挡位?电路中R1的阻值是多少?
(3)电烤箱在低温挡正常工作时，R1的功率是多少?
1.【答案】A
2.【答案】D
3.【答案】A
4.【答案】A
5.【答案】B
6.【答案】C
7.【答案】C
8.【答案】D
9.【答案】D
10.【答案】D
11.【答案】C
12.【答案】B
13.【答案】异种
得到

14.【答案】 扩散
20

15.【答案】dc
16.【答案】大地
火

17.【答案】2
1000

18.【答案】半导体
19980

19.【答案】6
50

20.【答案】​​​​​​​
21.【答案】​​​​​​​
22.【答案】甲、丙
小
转换法
甲、乙
小

23.【答案】右
定值电阻Rx断路
0.16
10
滑片P移到b端时
​​​​​​​

24.【答案】断开
​​​​​​​
定值电阻R断路
右
2.5
乙

25.【答案】1.2
不能
电压表正负接线柱接反，指针反向偏转
​​​​​​​
错误

26.【答案】解：（1）水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×40kg×（70℃-20℃）=8.4×106J；
（2）根据η=知生物航煤完全燃烧放出的热量：
Q放===2.8×107J；
（3）生物航煤的热值：
q===4×107J/kg。
答：（1）此过程中水吸收的热量为8.4×106J；
（2）此过程中生物航煤完全燃烧放出的热量为2.8×107J；
（3）生物航煤的热值为4×107J/kg。
27.【答案】（1）200Ω；（2）12V；（3）80℃
【详解】解：由电路图可知，闭合开关，R0、R1串联，电压表测R0两端的电压。
（1）由图乙知，当环境温度为40℃时，R1的阻值是200Ω；
（2）当环境温度为40℃时，由串联电路的电阻特点和欧姆定律可知，此时电路中的电流
此时电压表的示数为
（3）从图乙中可知，环境温度越高，热敏电阻的阻值越小，根据串联分压特点可知，热敏电阻分得的电压越小，则R0两端的电压越大，电压表两端电压不能超过其最大测量值，故当R0两端的电压达到15V时，此电路所允许的环境温度最高，此时电路中的电流为
根据串联电路的电压特点可知，此时热敏电阻两端的电压为
根据欧姆定律可知，此时热敏电阻的阻值为
由图乙可知，热敏电阻的阻值为100Ω时，对应的环境温度为80℃，即此电路所允许的最高环境温度是80℃。
答：（1）当环境温度为40℃时，热敏电阻R1的阻值是200Ω；
（2）当环境温度为40℃时，电压表的示数是12V；
（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是80℃。

28.【答案】(1) 3.3×105J；(2) 高温挡；44Ω；(3)176W
【详解】(1)由公式 ，可算出电烤箱在高温挡时正常工作5min所消耗的电能是
(2)开关S1、S2均闭合时，此时电阻R2短路，电路为R1的简单电路，为高温挡，根据公式 可得
(3)电烤箱在低温挡正常工作时，根据公式 ，可得电路总电流为
R1的功率为
​​​​​​​
实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
×××牌
额定电压
220V
额定功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
