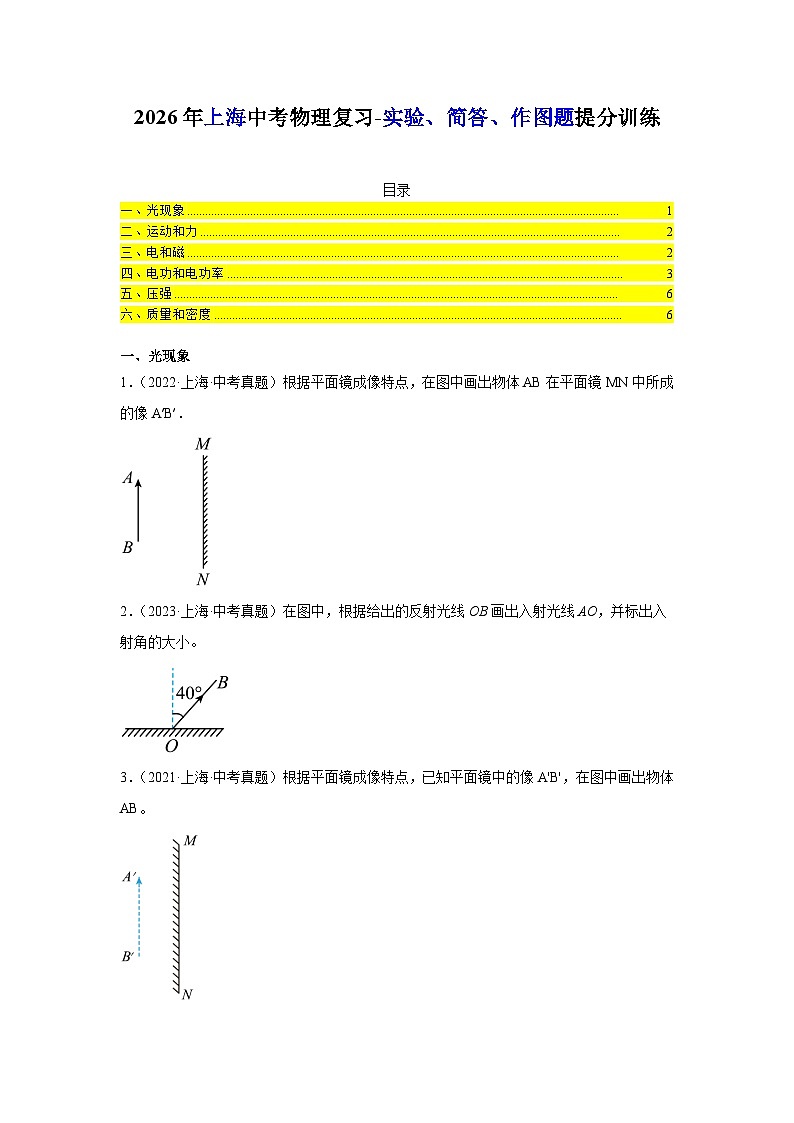

2026年上海中考物理复习-实验、简答、作图题提分训练

这是一份2026年上海中考物理复习-实验、简答、作图题提分训练，共16页。
目录
TOC \ "1-1" \h \u \l "_Tc22515" 一、光现象 PAGEREF _Tc22515 \h 1
\l "_Tc32758" 二、运动和力 PAGEREF _Tc32758 \h 2
\l "_Tc20894" 三、电和磁 PAGEREF _Tc20894 \h 2
\l "_Tc16963" 四、电功和电功率 PAGEREF _Tc16963 \h 3
\l "_Tc14187" 五、压强 PAGEREF _Tc14187 \h 6
\l "_Tc23258" 六、质量和密度 PAGEREF _Tc23258 \h 6
一、光现象
1．（2022·上海·中考真题）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．
2．（2023·上海·中考真题）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
3．（2021·上海·中考真题）根据平面镜成像特点，已知平面镜中的像A'B'，在图中画出物体AB。

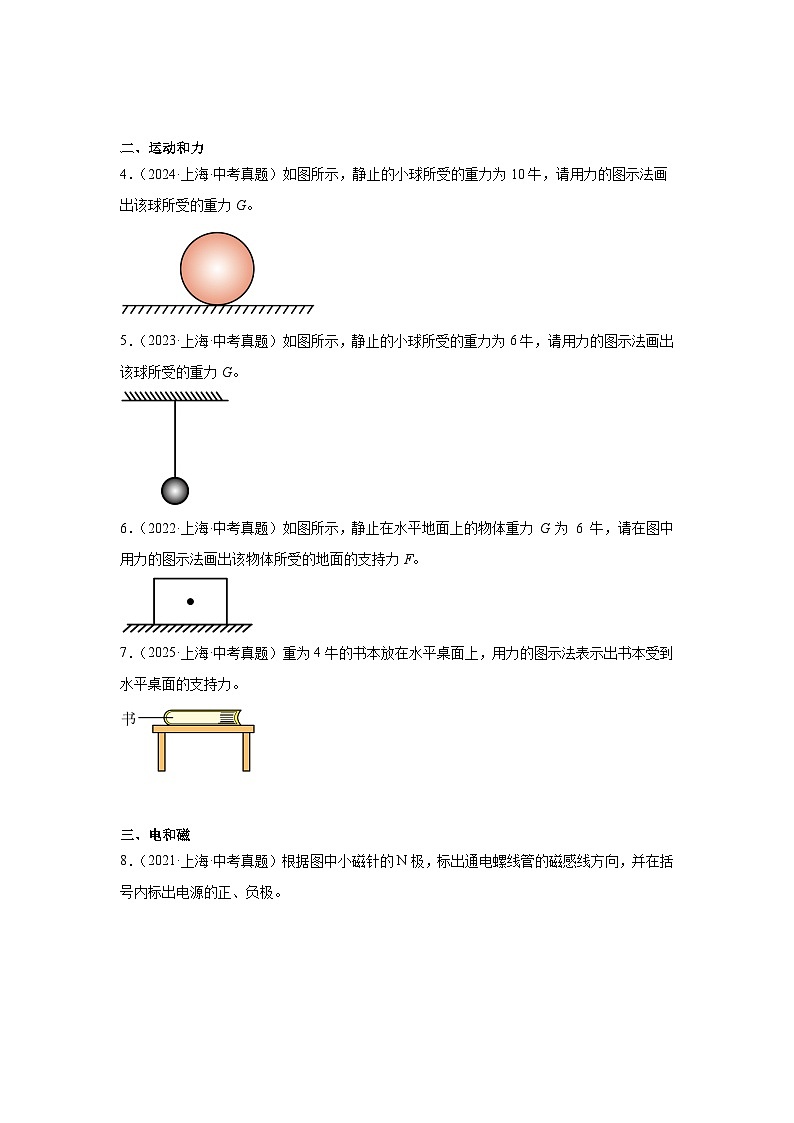

二、运动和力
4．（2024·上海·中考真题）如图所示，静止的小球所受的重力为10牛，请用力的图示法画出该球所受的重力G。
5．（2023·上海·中考真题）如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。
6．（2022·上海·中考真题）如图所示，静止在水平地面上的物体重力 G 为 6 牛，请在图中用力的图示法画出该物体所受的地面的支持力F。
7．（2025·上海·中考真题）重为4牛的书本放在水平桌面上，用力的图示法表示出书本受到水平桌面的支持力。
三、电和磁

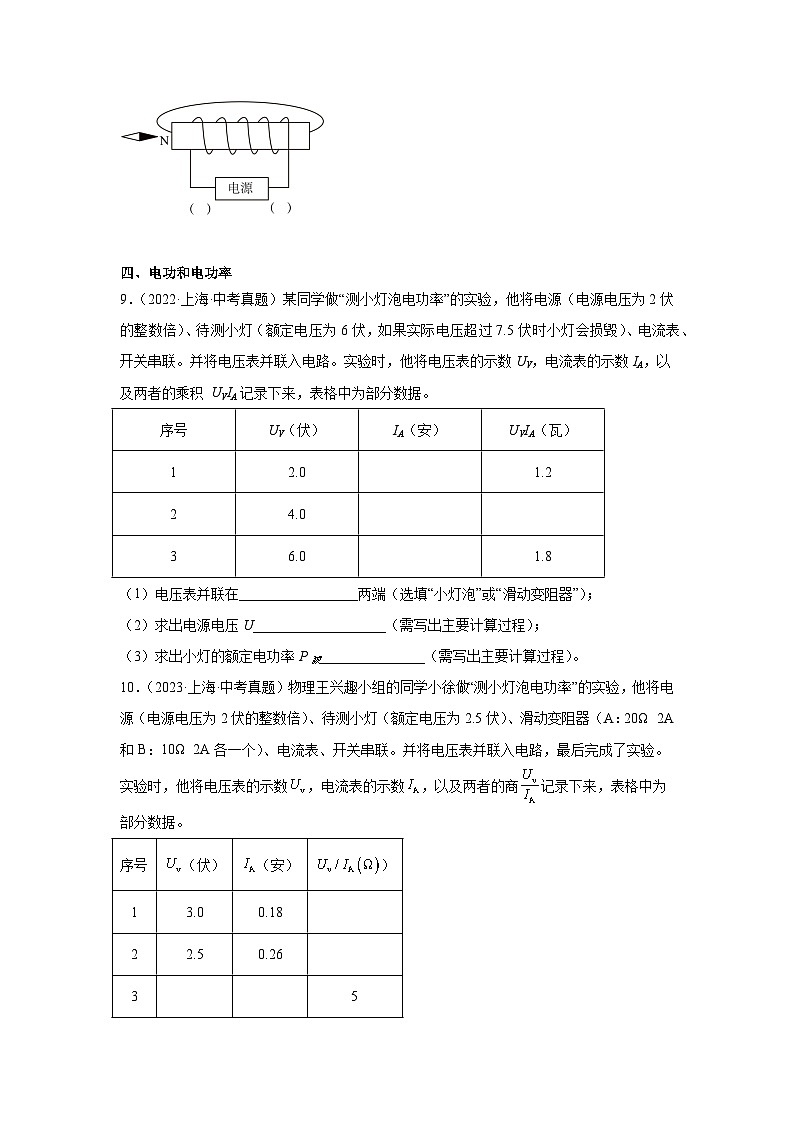

8．（2021·上海·中考真题）根据图中小磁针的N极，标出通电螺线管的磁感线方向，并在括号内标出电源的正、负极。
四、电功和电功率
9．（2022·上海·中考真题）某同学做“测小灯泡电功率”的实验，他将电源（电源电压为2伏的整数倍）、待测小灯（额定电压为6伏，如果实际电压超过7.5伏时小灯会损毁）、电流表、开关串联。并将电压表并联入电路。实验时，他将电压表的示数UV，电流表的示数IA，以及两者的乘积 UVIA记录下来，表格中为部分数据。
（1）电压表并联在_________________两端（选填“小灯泡”或“滑动变阻器”）；
（2）求出电源电压U___________________（需写出主要计算过程）；
（3）求出小灯的额定电功率P额_______________（需写出主要计算过程）。
10．（2023·上海·中考真题）物理王兴趣小组的同学小徐做“测小灯泡电功率”的实验，他将电源（电源电压为2伏的整数倍）、待测小灯（额定电压为2.5伏）、滑动变阻器（A：20Ω 2A和B：10Ω 2A各一个）、电流表、开关串联。并将电压表并联入电路，最后完成了实验。实验时，他将电压表的示数，电流表的示数，以及两者的商记录下来，表格中为部分数据。
①此实验的实验原理：____________；
②通过计算说明，小徐选的滑动变阻器是：_____________；
③求出小灯的额定电功率______________（需写出主要计算过程）。
11．（2025·上海·中考真题）物理兴趣小组小徐同学在做“测定小灯泡的电功率”实验，现有2个电源（电源电压未知）、2个滑动变阻器分别标有A“10Ω 2A”、B“20Ω 2A”字样、以及待测小灯（标有“6.0V”字样）、电流表、电压表、开关及导线若干。小徐正确串联连接电路，将滑动变阻器A的滑片移至最大阻值处，闭合开关S后，此时电压表示数、电流表示数如图所示。
(1)补全实验电路图。
(2)电压表所示示数为______伏。
(3)小徐仅更换电源与滑动变阻器，重新实验，记录数据如下表，其中有一组数据，小灯泡正常发光。请根据相关信息计算出小灯泡的额定功率。（需写出主要推理和计算过程）
12．（2024·上海·中考真题）物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不变）、滑动变阻器两个分别标有A“5Ω 3A”B“20Ω 2A”字样，待测小灯（标有“2.5V”字样）、电流表、电压表、开关及导线若干。小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发现无法继续实验。小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。
①测定小灯泡电功率的实验原理是___________；
②请通过以上信息判断，小王同学所选滑动变阻器规格为___________，电压表并联在__________两端（选填“电源”或“待测小灯泡”或“滑动变阻器”）；
③请根据相关信息计算出小灯泡的额定功率P额。（需写出主要推理和计算过程）( )
13．（2021·上海·中考真题）小华做“测定小灯泡的电功率”实验，现有两个小灯泡（分别标有“2.2V 0.3A”，“3.8V 0.3A”字样），他选择其中一个与电源（电压为2伏的整数倍且保持不变）、电流表、滑动变阻器、开关串联，然后将电压表并联在电路中，移动滑片P至最大阻值处。小华闭合开关，观察到电压表示数如图所示，然后移动变阻器滑片P至某位置，使小灯正常发光，此过程中电压表指针向左偏转6小格。
（1）小华判断小灯正常发光的依据是__________ ；
（2）小华将电压表并联在__________两端（选填“小灯泡”或“滑动变阻器”）；
（3）写出图中电压表示数并说明理由__________；
（4）小灯泡的额定功率为__________瓦。
五、压强
14．（2021·上海·中考真题）小明在高海拔地区旅行时，发现鸡蛋在沸水里煮了很久，仍未煮熟。为了探究原因，小明查阅资料后得知：（a）煮熟鸡蛋需要达到一定的温度；（b）水温达到沸点后，继续加热，水温不变；（c）不同气压下水的沸点不同，如下表：
（1）分析比较序号1～3的数据及p，t的变化情况，可得出的初步结论是：______
（2） 结合所学知识及上述信息，指出鸡蛋未煮熟的原因，并写出分析过程：______
（3）小明在高原上想要快速煮熟鸡蛋需要：______
A．较耐烧的锅
B．比热容大的锅
C．内部气压高的锅
六、质量和密度
15．（2022·上海·中考真题）同学发现冬天水管会“爆裂”，他通过查阅资料获得以下信息：
（1）物体膨胀时如果遇到障碍，会产生很大的力；
（2）金属会热胀冷缩；
（3）水和冰在不同温度下的密度如表所示：
①根据表格中温度和密度的数 据，得出结论： 在 1 个标准大气压下， 当 0 ~ 4 ℃ 时，_____________；
② 请你指出水管“爆裂”的原因，并写出分析过程_________________。
序号
UV（伏）
IA（安）
UVIA（瓦）
1
2.0
1.2
2
4.0
3
6.0
1.8
序号
（伏）
（安）
）
1
3.0
0.18
2
2.5
0.26
3
5
实验序号
电流表示数（安）
电压表示数（伏）
1
0.38
6.5
2
0.46
5.5
3
0.52
4.5
4
0.54
4.0
物理量实验序号
电压U（伏）
电流I（安）
1
3.0
0.22
2
2.0
0.28
3
1.5
0.30
实验序号
大气压（kPa）
沸点（℃）
1
0.51
81
2
1.01
100
3
2.03
120
形态
水
冰
温度（℃）
4
3
2
1
0
0
密度（千克/米 3）
0.9998
0.9996
0.9994
0.9991
0.9990
0.9101
《2021-2025上海中考物理实验题、简答题、作图题高频考点分类精析》参考答案
1．
【详解】平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作图时分别过AB作MN的垂线，标出等距离对称的A’B’，因像是虚像，故连接A’B’时用虚线，作图如下：
2．
【详解】由图可知，反射角为40°，由反射定律可得入射角也为40°，根据入射角的大小在法线左侧画出入射光线AO，如图所示：
3．如图：
【详解】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、像是虚像，即像物关于平面镜对称，利用这一对称性作出物体AB。如图所示：
4．
【详解】由题意知道，可画出大小表示5N的标度，通过小球的重心做一条竖直向下的有向线段，使线段长度为标度的2倍，并标明力的大小，即小球所受的重力G的图示，如下图：
5．
【详解】由题意知道，可画出大小表示2N的标度，通过小球的重心做一条竖直向下的有向线段，使线段长度为标度的3倍，并标明力的大小，即小球所受的重力G的图示，如下图：
6．
【详解】物体静止在桌面上，处于平衡态，物体受到了重力和支持力，那么重力和支持力是平衡力，那么支持力的方向是竖直向上的，大小为6N，作用点为重心，故过重心画一条竖直向上的线段，并在末端标上F=6N，即为支持力，故如图所示：
7．
【详解】书放在水平桌面上静止不动，受力平衡，受到竖直向下的重力和垂直于桌面向上的支持力，两个力大小相等，则支持力大小为4N，支持力的作用点在书本与桌面接触的位置且在书本上，标度为1N，如图所示：
8．
【详解】由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针N极靠近的螺线管的左端一定是S极，根据安培定则可知螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极，磁体外部，磁感线方向从N极指向S极。如图所示：
9． 滑动变阻器 8伏 3.6瓦
【详解】（1）[1]当UV=2V，UVIA=1.2W时，电路电流
I1=0.6A
当UV=6V，UVIA=2W时，电路电流
I2=0.3A
可知，随着被测电路两端电压升高，电路中电流变小，电压表应测量滑动变阻器。
（2）[2]根据串联电路电压规律可知
U=2V+UL
U=6V+U′L
由如果灯泡实际电压超过7.5伏时小灯会损毁，可知
6V
