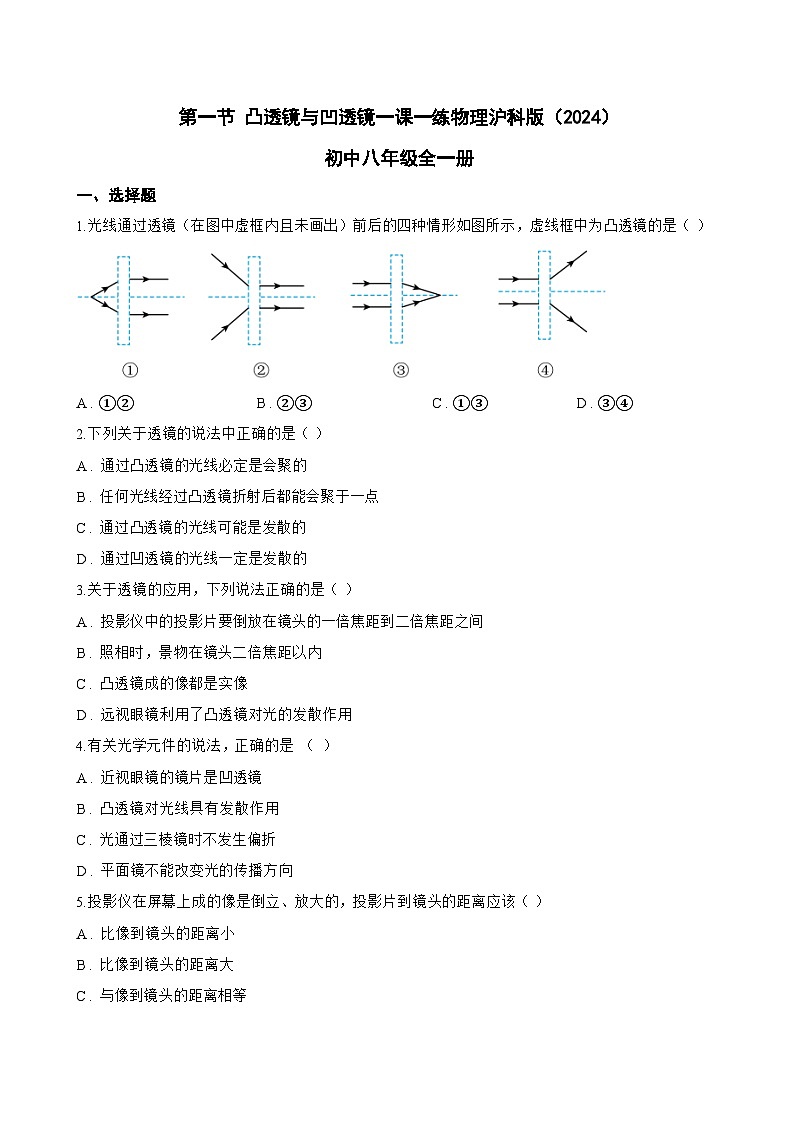

物理凸透镜与凹透镜达标测试

这是一份物理凸透镜与凹透镜达标测试，共5页。试卷主要包含了选择题，填空题，简答题，作图题，实验探究题等内容，欢迎下载使用。
1.光线通过透镜（在图中虚框内且未画出）前后的四种情形如图所示，虚线框中为凸透镜的是（ ）
A . ①② B . ②③ C . ①③ D . ③④
2.下列关于透镜的说法中正确的是（ ）
A . 通过凸透镜的光线必定是会聚的
B . 任何光线经过凸透镜折射后都能会聚于一点
C . 通过凸透镜的光线可能是发散的
D . 通过凹透镜的光线一定是发散的
3.关于透镜的应用，下列说法正确的是（ ）
A . 投影仪中的投影片要倒放在镜头的一倍焦距到二倍焦距之间
B . 照相时，景物在镜头二倍焦距以内
C . 凸透镜成的像都是实像
D . 远视眼镜利用了凸透镜对光的发散作用
4.有关光学元件的说法，正确的是 （ ）
A . 近视眼镜的镜片是凹透镜
B . 凸透镜对光线具有发散作用
C . 光通过三棱镜时不发生偏折
D . 平面镜不能改变光的传播方向
5.投影仪在屏幕上成的像是倒立、放大的，投影片到镜头的距离应该（ ）
A . 比像到镜头的距离小
B . 比像到镜头的距离大
C . 与像到镜头的距离相等

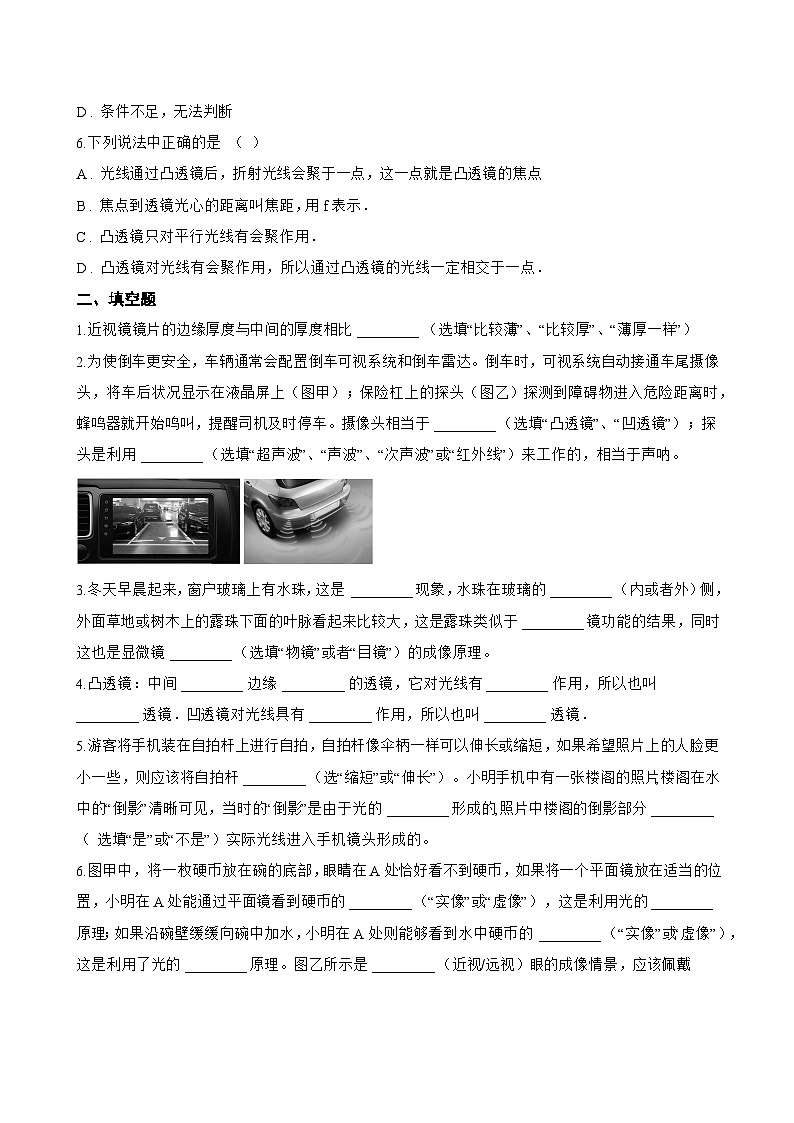

D . 条件不足，无法判断
6.下列说法中正确的是 （ ）
A . 光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点
B . 焦点到透镜光心的距离叫焦距，用f表示．
C . 凸透镜只对平行光线有会聚作用．
D . 凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点．
二、填空题
1.近视镜镜片的边缘厚度与中间的厚度相比 ________ （选填“比较薄”、“比较厚”、“薄厚一样”）
2.为使倒车更安全，车辆通常会配置倒车可视系统和倒车雷达。倒车时，可视系统自动接通车尾摄像头，将车后状况显示在液晶屏上（图甲）；保险杠上的探头（图乙）探测到障碍物进入危险距离时，蜂鸣器就开始鸣叫，提醒司机及时停车。摄像头相当于 ________ （选填“凸透镜”、“凹透镜”）；探头是利用 ________ （选填“超声波”、“声波”、“次声波”或“红外线”）来工作的，相当于声呐。
3.冬天早晨起来，窗户玻璃上有水珠，这是 ________ 现象，水珠在玻璃的 ________ （内或者外）侧，外面草地或树木上的露珠下面的叶脉看起来比较大，这是露珠类似于 ________ 镜功能的结果，同时这也是显微镜 ________ （选填“物镜”或者“目镜”）的成像原理。
4.凸透镜：中间 ________ 边缘 ________ 的透镜，它对光线有 ________ 作用，所以也叫 ________ 透镜．凹透镜对光线具有 ________ 作用，所以也叫 ________ 透镜．
5.游客将手机装在自拍杆上进行自拍，自拍杆像伞柄一样可以伸长或缩短，如果希望照片上的人脸更小一些，则应该将自拍杆 ________ （选“缩短”或“伸长”）。小明手机中有一张楼阁的照片,楼阁在水中的“倒影”清晰可见，当时的“倒影”是由于光的 ________ 形成的,照片中楼阁的倒影部分 ________ （ 选填“是”或“不是”）实际光线进入手机镜头形成的。
6.图甲中，将一枚硬币放在碗的底部，眼睛在A处恰好看不到硬币，如果将一个平面镜放在适当的位置，小明在A处能通过平面镜看到硬币的 ________ （“实像”或“虚像”），这是利用光的 ________ 原理；如果沿碗壁缓缓向碗中加水，小明在A处则能够看到水中硬币的 ________ （“实像”或“虚像”），这是利用了光的 ________ 原理。图乙所示是 ________ （近视/远视）眼的成像情景，应该佩戴 ________ 透镜进行矫正。图丙所示为晋代张华的《博物志》记载用冰透镜取火的情景：“削冰令圆，举以向日，以艾承其影则得火”，这是利用了 ________ 透镜对光线的 ________ 作用。
7.夏季校园里鲜花盛开，我们能闻到阵阵花香，这是因为 ________ ．小刚用照相机将美丽的鲜花拍摄了下来．照相机的镜头对光有 ________ （选填“会聚”或“发散”）作用．若想使鲜花的像更大些，应使镜头 ________ （选填“靠近”或“远离”）鲜花．
8.晋代张华的《博物志》中记载：“削冰令圆，举以向日，以艾承其影，则得火．”“削冰令圆’’就是把冰块制成 ________ 镜．要得火，应把“艾”放在镜的 ________ 位置．
三、简答题
1.给你一个凸透镜和一个凹透镜，用两种方法辨别哪个是凸透镜，哪个是凹透镜．
2.画出图中2个框中应放置的光学元件（入射光是单色光，框中只放一个元件）．
3.我们到森林里游玩，为什么随意丢弃装有液体的饮料瓶容易引起火灾？
四、作图题
1.将图中的光路图补充完整。
2.画出图中三条光线的折射光线。
3.如图，请画出入射光线A、B、C经过薄透镜后的折射光线。
五、实验探究题
1.下面是小明在做“探究凸透镜成像规律”的实验情景。
如图甲所示时，光屏上出现了烛焰清晰的实像，则此凸透镜的焦距为 ________ cm。
如图乙所示，保持凸透镜的位置不变，调整蜡烛和光屏的位置，再次在光屏上得到烛焰的清晰的像。此时像的特点是倒立、 ________ 、实像。生活中的 ________ （选填“照相机”“幻灯机”或“放大镜”）就是根据这个原理制成的。
如图丙所示，小明将玻璃凸透镜换成了一个水凸透镜继续做实验。先调整它们的位置使得光屏上得到清晰的像。然后向水凸透镜里注水，此时它的焦距 ________ （选填“不变”“变大”“变小”），使得像的位置 ________ （选填“不变”“左移”“右移”），此种情形相当于 ________ （选填“正常眼”“近视眼”“远视眼”）。
2.在某次探究凸透镜成像规律的实验中：
（1）小羽同学想知道实验中某块透镜的焦距，于是按照如图甲所示进行操作，让该透镜正对着太阳，在透镜下面放上白纸且纸和透镜平行，测出透镜与白纸的间距s与对应的白纸被烤焦的时间t，并绘出图像乙，可判断该透镜的焦距f为 ________ cm；
（2）如图丙所示，小羽把一块焦距为 15cm的凸透镜固定在 50cm刻度线位置，蜡烛固定在 15cm刻度线位置时，光屏应在 ________ （选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰像；该像是 ________ （填“正立”或“倒立”）的 ________ （填“放大”或“缩小”）的实像。
