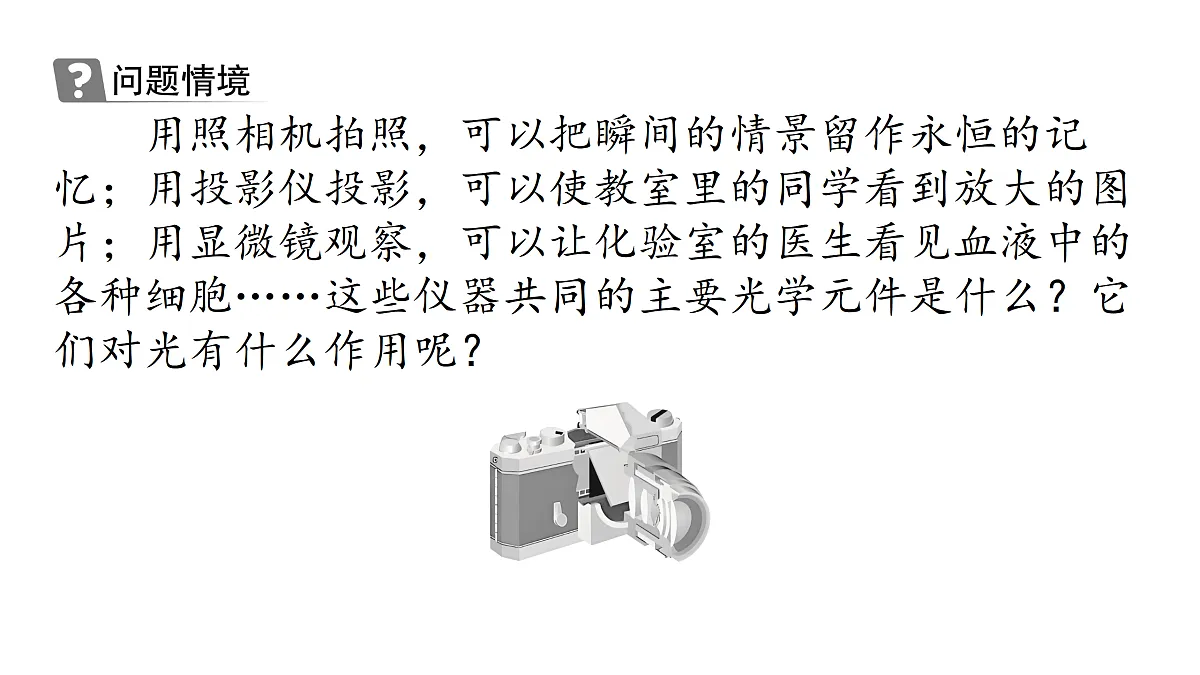

用照相机拍照，可以把瞬间的情景留作永恒的记忆；用投影仪投影，可以使教室里的同学看到放大的图片；用显微镜观察，可以让化验室的医生看见血液中的各种细胞……这些仪器共同的主要光学元件是什么？它们对光有什么作用呢？
1.透镜结构认识。(1)镜片中间较 ，边缘较 ⁠的透镜，叫做凸透镜，对光有 ⁠作用。(2)镜片中间较 ，边缘较 ⁠的透镜，叫做凹透镜，对光有 ⁠作用。
(3)凸透镜的中心叫做 ⁠，通过光心的光，其传播方向不变；通过光心且垂直于凸透镜表面的直线称为 ，简称 ⁠。凸透镜能使平行于主光轴的光会聚在一点，这个点叫做 ， ⁠到 的距离叫做 ⁠。(4)与凸透镜类似，凹透镜也有主光轴、光心，通过凹透镜光心的光，其传播方向也不变。平行于主光轴的光经凹透镜发散后，其反向延长线的交点叫凹透镜的 ⁠。
知识点一：透镜类型判断
单反相机镜头的重要组件是透镜组，其包含凸透镜和凹透镜，如图所示，其中属于凹透镜的是(　　)
凸透镜是中央较厚，边缘较薄的透镜。凹透镜是中央较薄，边缘较厚的透镜。
知识点二：透镜特殊光线
一束光通过透镜的光路如图所示，其中正确的是(　　)

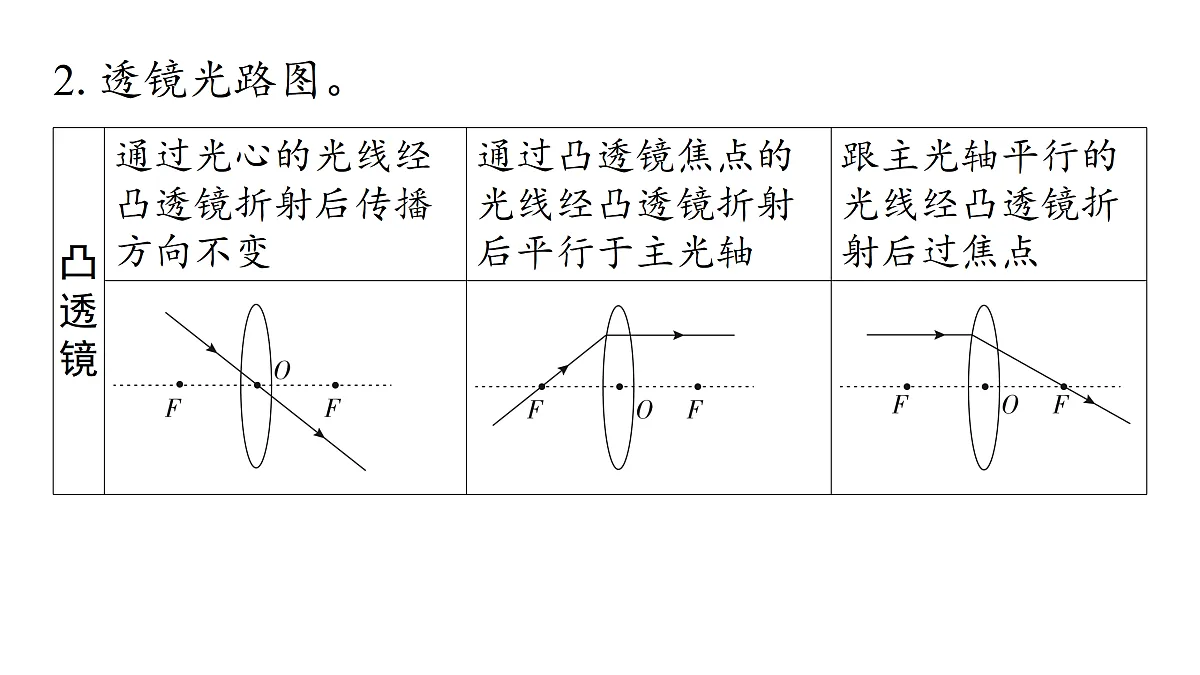

凸透镜(凹透镜)有三条特殊光线：过光心的光线其传播方向不变；过焦点(延长线过焦点)的光线经凸透镜(凹透镜)折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜(凹透镜)折射后折射光线(折射光线的反向延长线)通过焦点。
1. 一些透镜的截面如图所示，在这些透镜中。(1)属于凸透镜的是 ，它们的共同特点是 ⁠ ⁠。
(2)属于凹透镜的是 ，它们的共同特点是 ⁠ ⁠。
2. 如图甲所示，将凸透镜正对着太阳光，前后移动纸片得到一个最小、最亮的光斑，测得光斑到凸透镜中心的距离是5 cm。该光斑是凸透镜对光的 ⁠作用形成的，凸透镜的焦距是 cm。如图乙所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后光线相交于B点，则该透镜是 ⁠透镜。

3. 请根据透镜的性质，在图中画出对应的折射光线。
