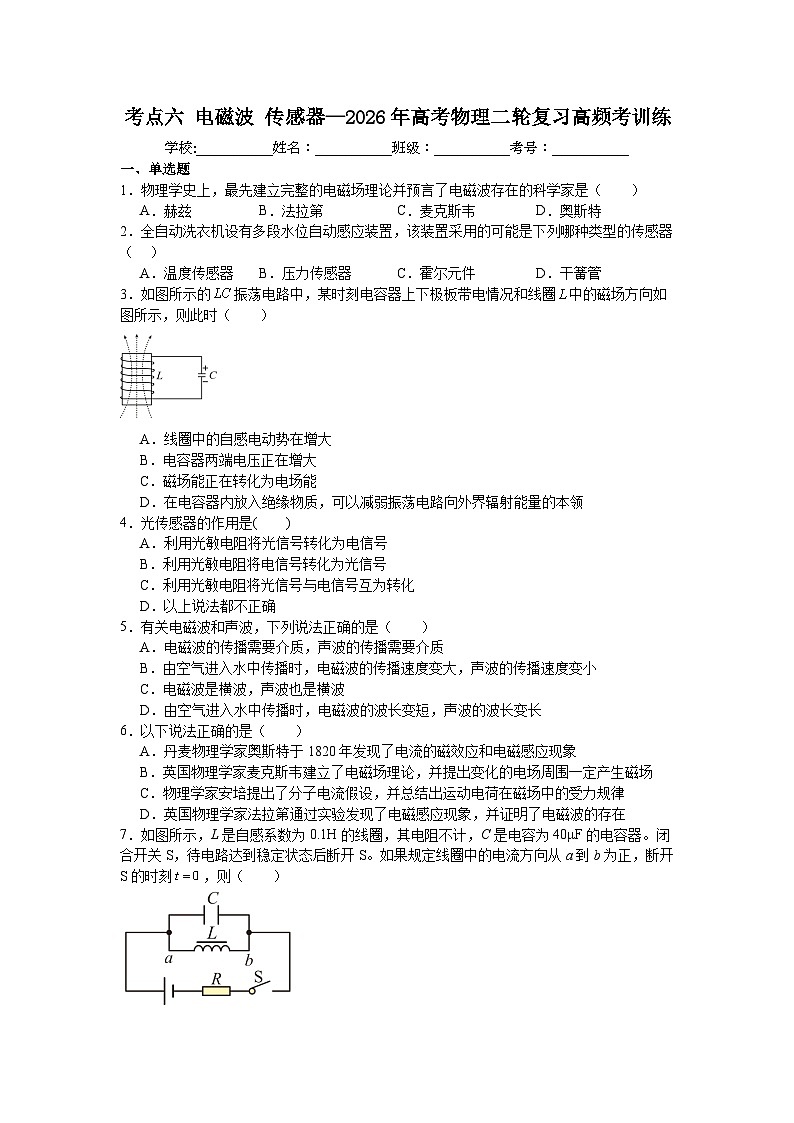

考点六电磁波传感器—2026年高考物理二轮复习高频考训练含答案

这是一份考点六电磁波传感器—2026年高考物理二轮复习高频考训练含答案，共8页。试卷主要包含了单选题，多选题，实验题，解答题等内容，欢迎下载使用。
一、单选题
1．物理学史上，最先建立完整的电磁场理论并预言了电磁波存在的科学家是（ ）
A．赫兹B．法拉第C．麦克斯韦D．奥斯特
2．全自动洗衣机设有多段水位自动感应装置，该装置采用的可能是下列哪种类型的传感器（ ）
A．温度传感器B．压力传感器C．霍尔元件D．干簧管
3．如图所示的振荡电路中，某时刻电容器上下极板带电情况和线圈中的磁场方向如图所示，则此时（ ）
A．线圈中的自感电动势在增大
B．电容器两端电压正在增大
C．磁场能正在转化为电场能
D．在电容器内放入绝缘物质，可以减弱振荡电路向外界辐射能量的本领
4．光传感器的作用是( )
A．利用光敏电阻将光信号转化为电信号
B．利用光敏电阻将电信号转化为光信号
C．利用光敏电阻将光信号与电信号互为转化
D．以上说法都不正确
5．有关电磁波和声波，下列说法正确的是（ ）
A．电磁波的传播需要介质，声波的传播需要介质
B．由空气进入水中传播时，电磁波的传播速度变大，声波的传播速度变小
C．电磁波是横波，声波也是横波
D．由空气进入水中传播时，电磁波的波长变短，声波的波长变长
6．以下说法正确的是（ ）
A．丹麦物理学家奥斯特于1820年发现了电流的磁效应和电磁感应现象
B．英国物理学家麦克斯韦建立了电磁场理论，并提出变化的电场周围一定产生磁场
C．物理学家安培提出了分子电流假设，并总结出运动电荷在磁场中的受力规律
D．英国物理学家法拉第通过实验发现了电磁感应现象，并证明了电磁波的存在
7．如图所示，L是自感系数为0.1H的线圈，其电阻不计，C是电容为40μF的电容器。闭合开关S，待电路达到稳定状态后断开S。如果规定线圈中的电流方向从a到b为正，断开S的时刻，则（ ）

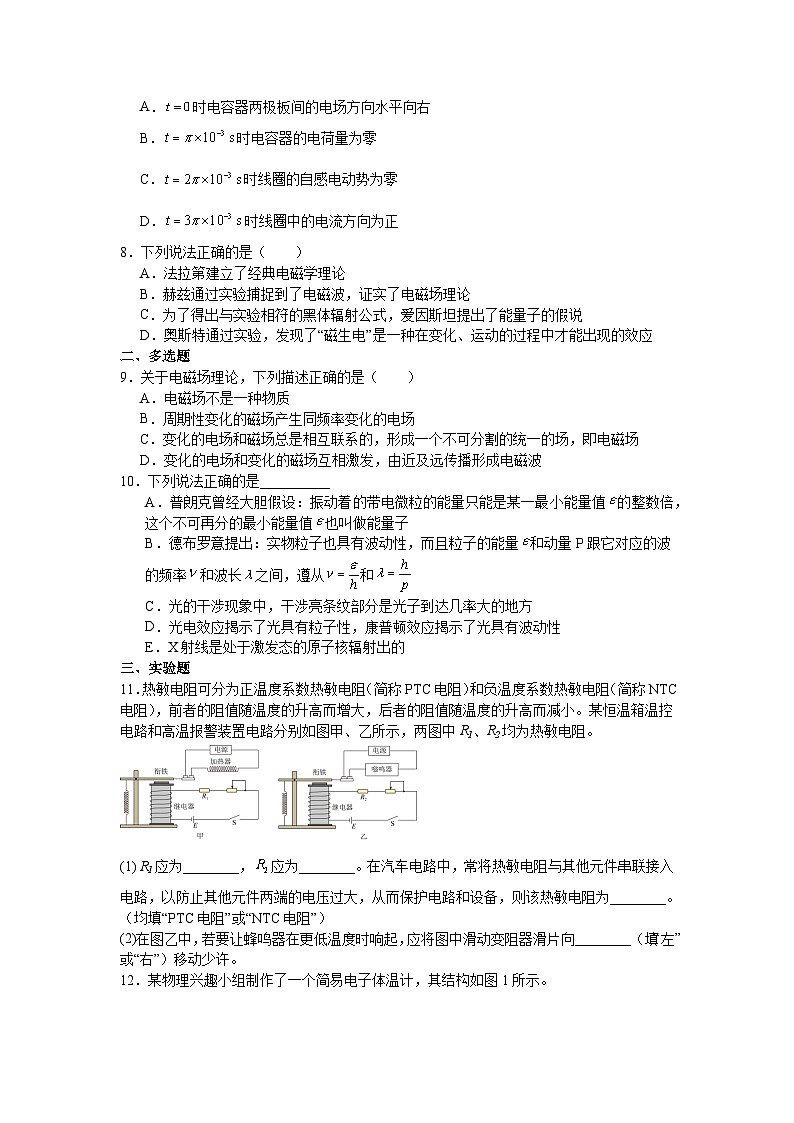

A．时电容器两极板间的电场方向水平向右
B．时电容器的电荷量为零
C．时线圈的自感电动势为零
D．时线圈中的电流方向为正
8．下列说法正确的是（ ）
A．法拉第建立了经典电磁学理论
B．赫兹通过实验捕捉到了电磁波，证实了电磁场理论
C．为了得出与实验相符的黑体辐射公式，爱因斯坦提出了能量子的假说
D．奥斯特通过实验，发现了“磁生电”是一种在变化、运动的过程中才能出现的效应
二、多选题
9．关于电磁场理论，下列描述正确的是（ ）
A．电磁场不是一种物质
B．周期性变化的磁场产生同频率变化的电场
C．变化的电场和磁场总是相互联系的，形成一个不可分割的统一的场，即电磁场
D．变化的电场和变化的磁场互相激发，由近及远传播形成电磁波
10．下列说法正确的是__________
A．普朗克曾经大胆假设：振动着的带电微粒的能量只能是某一最小能量值的整数倍，这个不可再分的最小能量值也叫做能量子
B．德布罗意提出：实物粒子也具有波动性，而且粒子的能量和动量P跟它对应的波的频率和波长之间，遵从和
C．光的干涉现象中，干涉亮条纹部分是光子到达几率大的地方
D．光电效应揭示了光具有粒子性，康普顿效应揭示了光具有波动性
E．X射线是处于激发态的原子核辐射出的
三、实验题
11．热敏电阻可分为正温度系数热敏电阻（简称PTC电阻）和负温度系数热敏电阻（简称NTC电阻），前者的阻值随温度的升高而增大，后者的阻值随温度的升高而减小。某恒温箱温控电路和高温报警装置电路分别如图甲、乙所示，两图中R1、R2均为热敏电阻。
(1) R1应为________，应为________。在汽车电路中，常将热敏电阻与其他元件串联接入电路，以防止其他元件两端的电压过大，从而保护电路和设备，则该热敏电阻为________。（均填“PTC电阻”或“NTC电阻”）
(2)在图乙中，若要让蜂鸣器在更低温度时响起，应将图中滑动变阻器滑片向________（填“左”或“右”）移动少许。

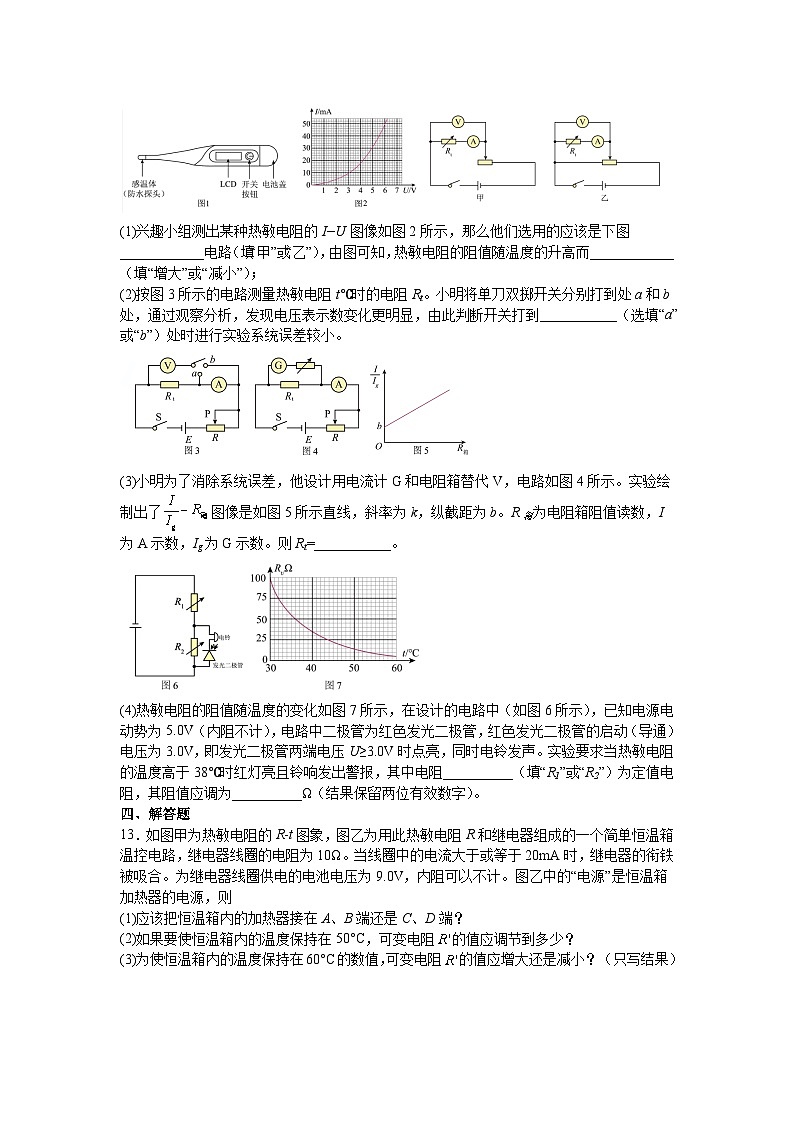

12．某物理兴趣小组制作了一个简易电子体温计，其结构如图1所示。
(1)兴趣小组测出某种热敏电阻的I−U图像如图2所示，那么他们选用的应该是下图____________电路（填“甲”或“乙”），由图可知，热敏电阻的阻值随温度的升高而____________（填“增大”或“减小”）；
(2)按图3所示的电路测量热敏电阻t℃时的电阻Rt。小明将单刀双掷开关分别打到处a和b处，通过观察分析，发现电压表示数变化更明显，由此判断开关打到___________（选填“a”或“b”）处时进行实验系统误差较小。
(3)小明为了消除系统误差，他设计用电流计G和电阻箱替代V，电路如图4所示。实验绘制出了图像是如图5所示直线，斜率为k，纵截距为b。R箱为电阻箱阻值读数，I为A示数，Ig为G示数。则Rt=___________。
(4)热敏电阻的阻值随温度的变化如图7所示，在设计的电路中（如图6所示），已知电源电动势为5.0V（内阻不计），电路中二极管为红色发光二极管，红色发光二极管的启动（导通）电压为3.0V，即发光二极管两端电压U≥3.0V时点亮，同时电铃发声。实验要求当热敏电阻的温度高于38℃时红灯亮且铃响发出警报，其中电阻__________（填“R1”或“R2”）为定值电阻，其阻值应调为__________Ω（结果保留两位有效数字）。
四、解答题
13．如图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为10Ω。当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池电压为9.0V，内阻可以不计。图乙中的“电源”是恒温箱加热器的电源，则
(1)应该把恒温箱内的加热器接在A、B端还是C、D端？
(2)如果要使恒温箱内的温度保持在50°C，可变电阻的值应调节到多少？
(3)为使恒温箱内的温度保持在60°C的数值，可变电阻的值应增大还是减小？（只写结果）
14．如图所示电路中，电容器两极板水平放置，电容C为，电感内阻不计，L为2mH。开关S接在接线柱1时，极板间有一带电灰尘恰好静止。当开关接到接线柱2时，灰尘在电容器内运动，g取
求：
(1)开关S接到接线柱2后，流过线圈的电流第一次达到方向向上的最大值的时间t；
(2)灰尘能获得的最大加速度的大小a。
《考点六 电磁波 传感器—2026年高考物理二轮复习高频考训练》参考答案
1．C
【详解】物理学史上，最先建立完整的电磁场理论并预言了电磁波存在的科学家是麦克斯韦。
故选C。
2．B
【详解】洗衣机在不同段式水位时压力不同，水位自动感应装置可能使用的是压力传感器，故B正确，ACD错误。
故选B。
3．D
【详解】A．用安培定则可知回路中的电流方向为逆时针方向，而上极板是正极板，这时电容器正在放电，电流减小越来越慢，故线圈中自感电动势在减小，A错误；
B．这时电容器正在放电，故两板间电压在减小，B错误；
C．因为放电过程电场能减小，所以磁场能增大，电场能能向磁场能转化，C错误；
D．在电容器内放入绝缘物质，可以减弱振荡电路向外界辐射能量的本领，D正确；
故选D。
4．A
【详解】光电传感器是采用光电元件作为检测元件的传感器，它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
故选A。
【点睛】常用传感器的工作原理、特性及在实践中的应用要在平时学习中不断积累。
5．D
【详解】A．电磁波的传播是周期性变化的电场激发磁场，周期性变化的磁场激发电场，一环套一环由近及远的传播行成电磁波，因此电磁波的传播不需要介质；而声波属于机械波，它的传播需要介质，故A错误；
BD．由于水对电磁波的折射率比空气的大，电磁波由空气进入水中传播时，传播速度变小，根据
传播频率保持不变，因此波长变短；而声波的传播速度变大，波长变长，故B错误，D正确；
C．电磁波是横波，声波在空气中传播时是纵波，故C错误。
故选D。
6．B
【详解】A．丹麦物理学家奥斯特于1820年发现了电流的磁效应，法拉弟发现了电磁感应现象，选项A错误；
B．英国物理学家麦克斯韦建立了电磁场理论，并提出变化的电场周围一定产生磁场，B正确；
C．物理学家安培提出了分子电流假设，洛伦兹研究了运动电荷在磁场中的受力规律，并给出了洛伦兹力公式，选项C错误；
D．英国物理学爱法拉第通过实验发现了电磁感应现象，赫兹用实验证明了电磁波的存在，选项D错误。
故选B。
7．C
【详解】A．由题意，电路达到稳定状态后断开S，电容器与电感线圈组成振荡电路，时线圈开始对电容器充电，电容器极板上所带电荷量为零，则两极板间的电场为零，故A错误；
B．根据振荡电路周期公式，可得该振荡电路周期为
则
时，线圈对电容器充电完毕，电容器上的电荷量达最大，故B错误；
C．当
时，电容器放电完毕，电容器两端电压为0，放电电流达最大，但回路中电流的变化率为零，则线圈的自感电动势为零，故C正确；
D．当
时，线圈对电容器反向充电，线圈中的电流方向为，为负，故D错误。
故选C。
8．B
【详解】A．麦克斯韦建立了经典电磁学理论，故A错误；
B．赫兹通过实验捕捉到了电磁波，证实了电磁场理论，故B正确；
C．为了得出与实验相符的黑体辐射公式，普朗克提出了能量子的假说，故C错误；
D．法拉第通过实验，发现了“磁生电”是一种在变化、运动的过程中才能出现的效应，故D错误。
故选B。
9．BCD
【详解】A．电磁场是一种客观存在的物质，故A错误；
B．周期性变化的磁场，会产生同频率变化的电场，故B正确；
C．变化的电场和磁场总是相互联系的，形成一个不可分割的统一的电磁场，故C正确；
D．变化的电场和变化的磁场互相激发，由近及远传播形成电磁波，故D正确。
故选BCD。
10．ABC
【详解】A．普朗克把最小的能量单位叫做能量子，所以A选项是正确的；
B．德布罗意提出实物粒子也具有波动性，所以B选项是正确的；
C．光子到达频率高的区域就是光亮区，所以C选项是正确的；
D．在康普顿效应中，光子动量减小，据可知波长变大，康普顿效应揭示了光的粒子性，故D错误；
E．X射线是处于激发态的原子内层电子受激辐射出的，故E错误；
故选ABC。
【点睛】普朗克提出能量量子化，能量都是能量子的整数倍；关系式和中，能量与动量体现粒子性，而频率与波长体现波动性；干涉现象中，亮条纹部分是光子到达几率大；而暗条纹则是光子到达几率小，康普顿效应中，一部分动量转移给电子，光子散射后波长变长；对于半衰期不会受到环境因素的影响，从而即可求解．
11．(1) NTC电阻 PTC电阻 PTC电阻
(2)右
【详解】（1）[1]恒温箱温控电路应确保加热器加热后，温度升高至某温度时继电器中电流达到临界值使得衔铁被吸下，加热电路断开，即温度升高，温控电路中电流增大，因此R1应为NTC电阻。
[2][3]高温报警装置电路则相反，在温度较低时衔铁被吸下，温度升高至某临界温度时衔铁被释放，蜂鸣器所在电路接通，因此继电器所在电路中的电流应随温度的升高而减小，应为PTC电阻。同理，为防止其他元件两端的电压过大即电流过大，应选择阻值随温度升高而增大的热敏电阻即PTC电阻接入汽车电路。
（2）在题图乙中，若要让蜂鸣器在更低温度时响起，即PTC电阻的阻值更小时衔铁被释放，需增大滑动变阻器接入电路的电阻，应将滑片向右移动少许。
12．(1) 乙 减小
(2)a
(3)
(4) 63
【详解】（1）[1]由图2可知，电压电流从0开始变化，则电路采用分压式，即图乙。
[2]由图2可知，电压与电流的比值越来越小，即热敏电阻的阻值随温度的升高而减小。
（2）将单刀双掷开关分别打到处a和b处，通过观察分析，发现电压表示数变化更明显，说明电压表分流影响小，电流表应该采用外接法，即开关打道a。
（3）由并联电路电压相等得
化简得
则
解得
（4）[1][2]由于热敏电阻阻值随温度的升高而降低，要使发光二极管电压U≥3.0V时点亮，则有R2分压随总电阻的减小而增大，由串联电路中的电压之比等于电阻之比，所以R1为热敏电阻，R2为定值电阻。由图7可知，当温度为38℃时，热敏电阻阻值R1=42.0Ω。由闭合电路欧姆定律列出表达式
解得
13．(1)A、B；(2)；(3)增大
【详解】(1)当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与A、B部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以该把恒温箱内的加热器接在A、B端；
(2)由图甲可知，热敏电阻在时的电阻为，继电器电阻，继电器电路中的电流在时有
，
代入数据得。
(3)由图甲可知当温度升高时热敏电阻阻值减小，故由(2)的分析可知为使恒温箱内的温度保持在60℃的数值可变电阻的值应增大。
14．(1)
(2)
【详解】（1）振荡电路的周期为
其中
联立解得
则开关S接到接线柱2后，电容器上极板带正电，电容器先放电，流过线圈的电流方向向下，经过放电完成后，线圈对电容器充电，流过线圈的电流方向依然向下，经过充电结束后，电容器下极板带正电，之后，电容器再次放电，流过线圈的电流方向向上，经过放电完成，此时线圈电流达到最大值，
即流过线圈的电流第一次达到方向向上的最大值的时间，解得
（2）开关S接在1时，设灰尘电荷量为q，电容器的电压为U，板间距离为d，由平衡条件有
开关S接到接线柱2后，当电容器反向充电完毕时，两极板间电压为U，电场强度反向，此时灰尘的合力最大，加速度最大，灰尘受到的电场力方向与重力方向相同，由牛顿第二定律得
联立解得，最大加速度为
题号
1
2
3
4
5
6
7
8
9
10
答案
C
B
D
A
D
B
C
B
BCD
ABC
