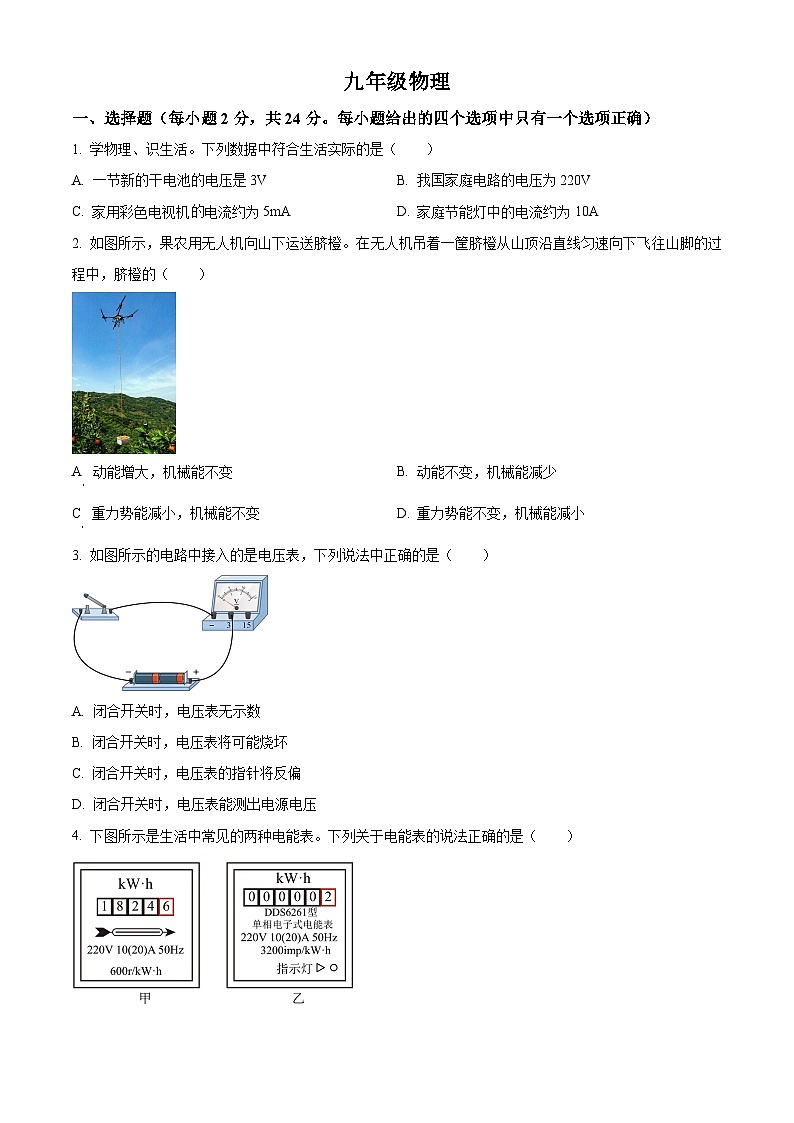

江苏省扬州市宝应县2025-2026学年九年级上学期2月期末物理试题（试卷+解析）

这是一份江苏省扬州市宝应县2025-2026学年九年级上学期2月期末物理试题（试卷+解析），共38页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
1. 学物理、识生活。下列数据中符合生活实际的是（ ）
A. 一节新的干电池的电压是3VB. 我国家庭电路的电压为220V
C. 家用彩色电视机电流约为5mAD. 家庭节能灯中的电流约为10A
2. 如图所示，果农用无人机向山下运送脐橙。在无人机吊着一筐脐橙从山顶沿直线匀速向下飞往山脚的过程中，脐橙的（ ）
A 动能增大，机械能不变B. 动能不变，机械能减少
C 重力势能减小，机械能不变D. 重力势能不变，机械能减小
3. 如图所示的电路中接入的是电压表，下列说法中正确的是（ ）
A. 闭合开关时，电压表无示数
B. 闭合开关时，电压表将可能烧坏
C. 闭合开关时，电压表的指针将反偏
D. 闭合开关时，电压表能测出电源电压

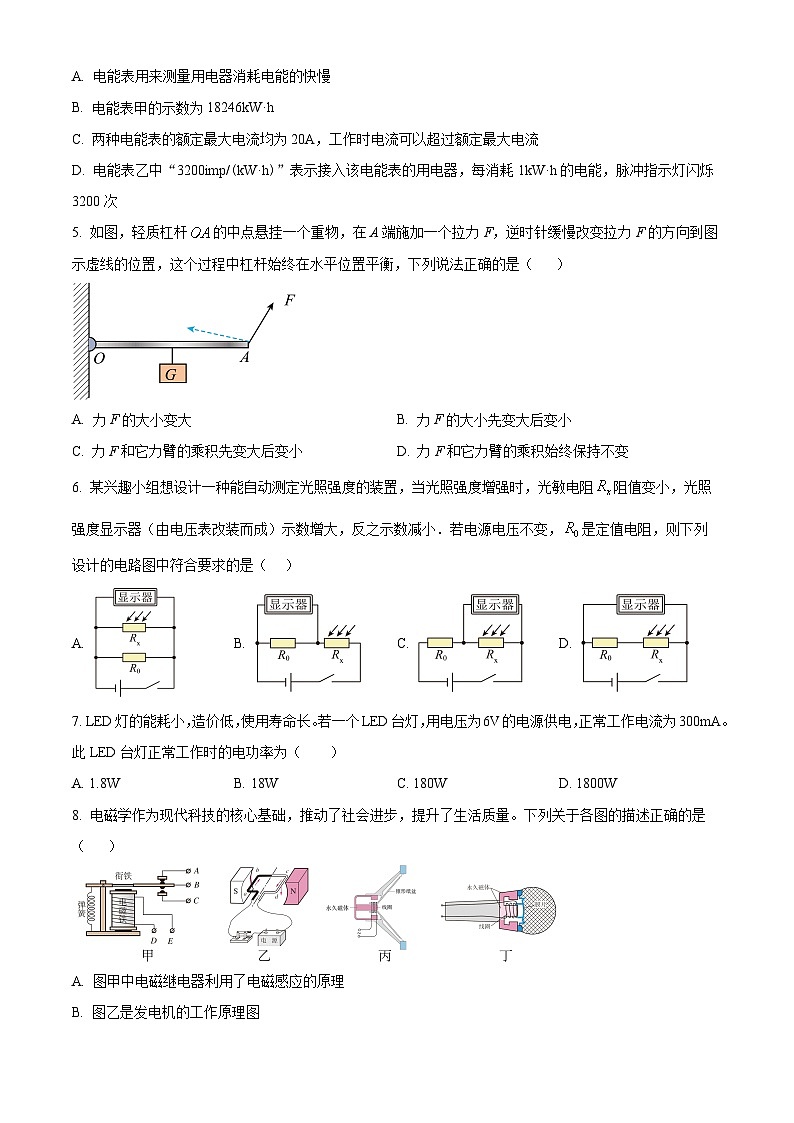

4. 下图所示是生活中常见的两种电能表。下列关于电能表的说法正确的是（ ）
A. 电能表用来测量用电器消耗电能的快慢
B. 电能表甲的示数为18246kW·h
C. 两种电能表的额定最大电流均为20A，工作时电流可以超过额定最大电流
D. 电能表乙中“3200imp/(kW·h)”表示接入该电能表的用电器，每消耗1kW·h的电能，脉冲指示灯闪烁3200次
5. 如图，轻质杠杆的中点悬挂一个重物，在A端施加一个拉力F，逆时针缓慢改变拉力F的方向到图示虚线的位置，这个过程中杠杆始终在水平位置平衡，下列说法正确的是（ ）
A. 力F的大小变大B. 力F的大小先变大后变小
C. 力F和它力臂的乘积先变大后变小D. 力F和它力臂的乘积始终保持不变
6. 某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻阻值变小，光照强度显示器（由电压表改装而成）示数增大，反之示数减小．若电源电压不变，是定值电阻，则下列设计的电路图中符合要求的是（ ）
A. B. C. D.
7. LED灯的能耗小，造价低，使用寿命长。若一个LED台灯，用电压为6V的电源供电，正常工作电流为300mA。此LED台灯正常工作时的电功率为（ ）
A. 1.8WB. 18WC. 180WD. 1800W

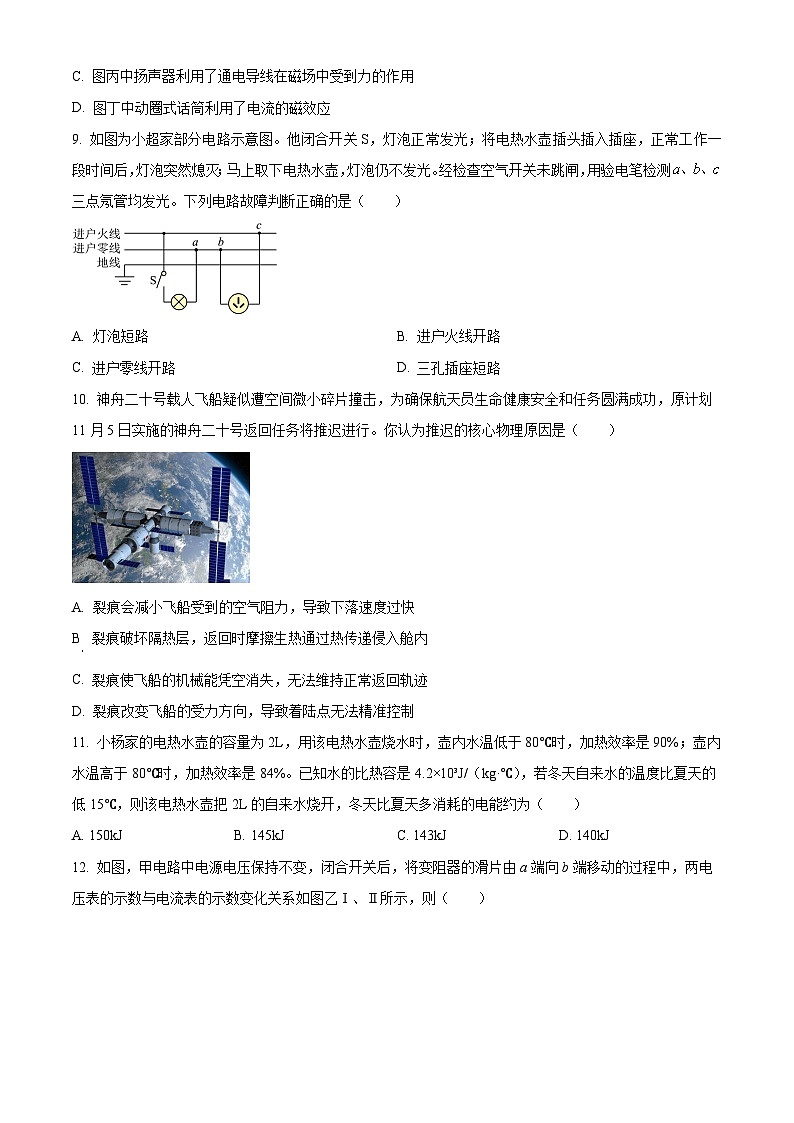

8. 电磁学作为现代科技的核心基础，推动了社会进步，提升了生活质量。下列关于各图的描述正确的是（ ）
A. 图甲中电磁继电器利用了电磁感应的原理
B. 图乙是发电机的工作原理图
C. 图丙中扬声器利用了通电导线在磁场中受到力的作用
D. 图丁中动圈式话筒利用了电流的磁效应
9. 如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测三点氖管均发光。下列电路故障判断正确的是（ ）
A. 灯泡短路B. 进户火线开路
C. 进户零线开路D. 三孔插座短路
10. 神舟二十号载人飞船疑似遭空间微小碎片撞击，为确保航天员生命健康安全和任务圆满成功，原计划11月5日实施的神舟二十号返回任务将推迟进行。你认为推迟的核心物理原因是（ ）
A. 裂痕会减小飞船受到的空气阻力，导致下落速度过快
B 裂痕破坏隔热层，返回时摩擦生热通过热传递侵入舱内
C. 裂痕使飞船的机械能凭空消失，无法维持正常返回轨迹
D. 裂痕改变飞船的受力方向，导致着陆点无法精准控制
11. 小杨家的电热水壶的容量为2L，用该电热水壶烧水时，壶内水温低于80℃时，加热效率是90%；壶内水温高于80℃时，加热效率是84%。已知水的比热容是4.2×10³J/（kg·℃），若冬天自来水的温度比夏天的低15℃，则该电热水壶把2L的自来水烧开，冬天比夏天多消耗的电能约为（ ）
A. 150kJB. 145kJC. 143kJD. 140kJ
12. 如图，甲电路中电源电压保持不变，闭合开关后，将变阻器的滑片由a端向b端移动的过程中，两电压表的示数与电流表的示数变化关系如图乙Ⅰ、Ⅱ所示，则（ ）
A. Ⅱ是灯泡的I﹣U关系图像
B. 灯泡最小功率为1W
C. R的最大阻值为2.5Ω
D. 电路的最大功率为3.6W
二、填空题（每空1分，共29分）
13. 在橡胶、塑料、石墨、橡胶、陶瓷等材料中，属于导体的是_______；家庭电路中各用电器之间是________（选填“串”或“并”）联的方式连接的；电风扇与控制它的调速开关之间是________（选填“串”或“并”）联的。
14. 用定滑轮匀速提升质量为10kg的物体，所用的拉力为110N，物体在2s内升高0.5m，此过程中的有用功是______J，定滑轮的机械效率是______%，拉力的功率是______W。（g取10N/kg）
15. 知识梳理是学习的一种重要方法，请从电阻的特点和实际器材出发完成下面如图知识结构图。
①________；②________；③________。
16. 我国宋代科学家________在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”，人们把指南针指南的磁极叫________极，地磁场的________极在地理的南极附近。
17. 家庭电路中为了用电安全，洗衣机应选用________孔插座，当家中同时使用的用电器的总功率过大时，家庭电路中的________（漏电保护器/空气开关）会自动断开，切断电路，起到保护电路的作用．家庭电路中的触电事故，都是人体直接或间接跟________线连通造成的。
18. 丹麦科学家奥斯特通过实验证明：电流具有_______效应。电流产生的磁场方向与_______有关；通电直导线周围的磁感线分布如图所示，图中小磁针的a端是_______极。
19. 电阻R1与R2的I-U图像如图所示。当R2上的电压为1.5V时，R2的阻值是________；若将它们并联连接到电压为2.5V的电源上，此时电路的总功率为________W，把它们串联连接到电压为3.5V的电源上，电路的总功率为________W。
20. 如图甲所示，混合动力汽车由一台内燃机和一台电机组成，混合动力汽车启动时，蓄电池通过电机向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，向车轮输送能量，并通过电机给蓄电池充电。请回答下列问题。
（1）该混合动力汽车的内燃机是一台单缸四冲程汽油机，如图乙是汽油机的________冲程；
（2）若飞轮转速是2400r/min，则每秒对外做功________次；
（3）驾驶员踩刹车踏板时，可以通过车轮带动电机发电，再将产生的电能转化为________能储存在蓄电池中；
（4）假设一辆发动机效率为30%的汽车一年消耗燃油400kg，将发动机的效率从30%提高到40%每年可以节省汽油________kg。
21. 按照图甲连接电路，探究通过导体的电流与电压、电阻的关系，电源电压值为3V，三个定值电阻Ra、Rb、Rc。探究通过导体的电流与它两端电压的关系时，先将电阻Ra接入电路，将滑动变阻器的滑片P移至阻值最大端，闭合开关，读出电压表、电流表的示数。移动滑片P，改变电阻两端电压继续探究，根据实际所测数据，以电流I为纵坐标，以电压U为横坐标，在坐标系中描点画出Ra的I-U图像a、再分别将Rb、Rc接入电路，采用同样的方式探究，得到图像b、c，如图乙所示。则Ra的阻值为___________Ω；单独分析图乙中每条I-U图像，可知，当导体电阻一定时，___________，实验中滑动变阻器的最大阻值为___________Ω，为了探究电流与电阻的关系，分别将三个电阻接入电路，需要保持电阻两端电压不变，则该电压的最小值为___________V。
三、解答题（本大题8小题，共47分）
22. 按要求完成下列作图：
（1）如图甲，小孟书桌上的折叠式台灯由底座、立杆和灯头组成。如图乙所示，灯头OAB可视作绕O点转动的杠杆，A点是灯头的重心，小孟用拉力F将灯头拉至图示位置。请在图乙中画出：①灯头受到的重力G的示意图；②拉力F的力臂l。
（2）请根据图中通电螺线管的磁极名称，在方框内标出电源的极性（“+”或“-”）和静止小磁针的磁极名称；
（3）用笔画线表示导线，将图中带开关的插座接入家庭电路中。
23. 如图所示是一款履带运输车.一次运送中，运输车在3min内沿水平路面匀速直线行驶900m，行驶中受到的阻力为，（燃料热值）求：
（1）这次运送中，运输车发动机做的功；
（2）发动机的功率；
（3）若行驶中受到的阻力不变，发动机的效率是30％，则10kg的燃料可供该车沿水平路面匀速直线行驶的距离是多少千米？
24. 图甲所示的空气炸锅是利用其内部加热电阻来加热空气，风扇再将加热后的热空气吹到锅内，借助食物本身的油脂进行煎炸。其主要技术参数如图乙，内部电路简化为图丙所示。已知加热电阻的阻值为且保持不变，现在将其接入家庭电路、正常工作。
通过计算回答：
（1）此时，空气炸锅的总电流？
（2）此时，通过加热电阻的电流？
（3）工作10min，空气炸锅将消耗多少电能？
（4）这10min内，加热电阻所产生的热量？
25. 小明利用如图装置，完成以下两个课本实验：
实验一：探究不同物质吸热升温的现象；
实验二：比较质量相等的不同燃料燃烧放出的热量。
（1）在探究实验一时：除了图示的器材外，还需要的测量工具有天平和______；实验中通过______来反映物质吸收的热量；
（2）在探究实验二时：应选用______（选填“甲”、“乙”或“丙”）两组器材。实验中液体温度随时间的变化如图丁所示，设实验中燃料完全燃烧、且放出的热量全部被液体吸收，则燃料1和2的热值之比是______；
（3）关于这两个实验，下列说法正确的是______（填序号）
A. 燃料的质量都要相等
B. 被加热液体的质量都要相等
C. 都可以根据温度计上升示数得出正确结论
26. 小明用如图所示的装置探究产生感应电流的条件。
（1）实验中通过观察________来判断电路中是否产生感应电流；
（2）比较________两图可知，产生感应电流的一个条件是电路要闭合；分析乙、丙两图，要使图乙中灵敏电流计指针偏转，可进行的操作是__________
（3）小明进一步实验：保持磁场强弱和方向不变，让AB棒以不同的速度沿相同方向做切割磁感线运动，观察到灵敏电流计指针偏转幅度不同，请你就此提出一个可探究的科学问题：_________。
27. 在“探究电流与电阻的关系”的实验中，图甲为小董将学生电源、电流表、电压表、滑动变阻器、定值电阻（5Ω、10Ω和15Ω）和开关连接成的电路。
（1）将电源电压调至4.5V，在a、b间接入的定值电阻，将滑动变阻器滑片P滑至______（选填“A”或“B”）端，闭合开关S，调节滑片P使电压表示数为3V，记录电流表读数；
（2）将定值电阻分别更换为和，重复上述操作。图乙为某次实验中电流表的示数，读数为______A；
（3）图丙为根据实验数据得到的图像，可得出结论：在电压一定时，通过导体的电流与导体的电阻成______（选填“正”或“反”）比；
（4）小董还想测量标有“0.3A”字样的小灯泡L正常发光时的电阻。选用一个定值电阻，并添加一个电阻箱，设计了如图丁所示的电路。实验步骤如下：
①闭合开关，将滑动变阻器滑片P滑到B端，电阻箱调至某一阻值；
②闭合开关，调节滑动变阻器，使电流表示数为______A，记录电压表读数；
③断开开关，如图中虚线所示，将电压表连接C点的导线改接到D点，闭合开关，反复调节电阻箱和滑动变阻器，使电流表和电压表的示数与②中相同，记录此时电阻箱的阻值，断开开关；
④小泡L正常发光时的电阻______。
28. 在探究影响电流热效应因素的活动中，小明用电阻分别为和（）的两段电阻丝，研究电流的大小、电阻和时间对产生热量的影响。
（1）实验中应将这两段电阻丝分别浸没在________和初温都相同的两瓶煤油中；
（2）实验中通过________来比较电阻丝产生的热量的多少；
（3）如图所示，将两段电阻丝串联后接入电路，这是探究________对产生热量的影响。工作一段时间后，________（A/B）瓶中温度计示数高；
（4）两个烧瓶中分别加入初温相同、质量相等的水和煤油，通电一段时间后，煤油的温度更高，________（选填“能”或“不能”）说明水的吸热能力更强，理由是________。
29. 杆秤不仅是称重工具，更承载历史文化与传统智慧，即便在现代，其文化符号意义与工艺价值仍值得挖掘与保护。如图所示小凯和小军对杆秤很感兴趣，由此开展制作简易杆秤的学习。
表1
【任务一】产品制作
（1）如图甲，小凯用木棒作为秤杆，用细线系一个20g的钩码作为秤砣，把空小盆挂在A点作为秤盘，在B点挂粗绳作为提纽，则 _____ 点相当于支点；调节秤砣位置使杆秤水平平衡，标记此时细线的位置，则该位置对应的质量刻度值为 _____ g；
（2）在秤盘中逐个添加50g的砝码，当杆秤水平平衡时，记录细线的位置、标记相应的质量，再测出细线距离B点的长度（如表1），根据表中数据，应将300g的刻度值标记在距离B点 _______ cm处；
【任务二】产品使用
（3）在称重过程中，若杆秤左低右高，如图乙，要将杆秤调至水平平衡，秤砣应往 _____ （选填“左”或“右”）侧移动；使用次数过多后若秤砣有缺损，则杆秤所示的质量值 _______ 被测物的真实质量值（选填“大于”、“小于”或“等于”）；
【任务三】拓展分析
（4）杆秤是利用杠杆平衡原理制成测量物体质量的工具。如图甲所示某杆秤的0刻度距离提纽1cm，秤盘到提纽的水平距离为5cm，秤砣的质量为0.5kg。此时将提纽向左适当调节一段距离，杆秤的量程将 _______ （选填“变大”“变小”或“不变”），理由是 ___________ 。
30. 阅读短文，回答问题。
涡轮增压发动机
涡轮增压是一种利用内燃机运作产生的废气驱动空气压缩机的技术。涡轮增压器利用发动机排出废气的惯性来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮压送由管道送来的空气，使之增压进入汽缸。汽车发动机的工作，多是靠燃料在发动机汽缸内燃烧做功，从而对外输出功率。涡轮增压的主要原理是采用专门的压气机先将气体进行压缩，再让气体进入汽缸，相应增加燃料量和调整一下发动机的转速，这样就可以增加发动机的输出功率了。
（1）使用涡轮增压发动机，燃料的热值 _______（选填“变大”、“变小”或“不变”）；
（2）涡轮增压器利用的是废气的 _______能；
（3）吸入相同体积空气时，使用涡轮增压的汽车与普通汽车相比，牵引力所做的功 _______（选填“增多”、“减少”或“不变”）；
（4）压缩冲程气缸内气体的压强为p，内能为E，温度为t，活塞距离气缸顶端（火花塞一端）距离为L，则下列图像中正确的是（ ）
A. B.
C. D. . 托盘中砝码总质量/g
50
100
150
200
距离B点的长度/cm
7
12
17
22
九年级物理
一、选择题（每小题2分，共24分。每小题给出的四个选项中只有一个选项正确）
1. 学物理、识生活。下列数据中符合生活实际的是（ ）
A. 一节新的干电池的电压是3VB. 我国家庭电路的电压为220V
C. 家用彩色电视机电流约为5mAD. 家庭节能灯中的电流约为10A
【答案】B
【解析】
【详解】A．一节新的干电池的电压是1.5V，故A不符合题意；
B．我国家庭电路的电压为220V，美国家庭电路的电压大约是110V，故B符合题意；
C．家用彩色电视机的电流约为0.3~0.7A，即300mA ~700mA，故C不符合题意；
D．家庭节能灯中的电流约为0.1A，故D不符合题意。
故选B。
2. 如图所示，果农用无人机向山下运送脐橙。在无人机吊着一筐脐橙从山顶沿直线匀速向下飞往山脚的过程中，脐橙的（ ）
A. 动能增大，机械能不变B. 动能不变，机械能减少
C. 重力势能减小，机械能不变D. 重力势能不变，机械能减小
【答案】B
【解析】
【详解】在无人机吊着一筐脐橙从山顶沿直线匀速向下飞往山脚的过程中，脐橙的质量不变，速度不变，高度减小，所以脐橙的动能不变，重力势能减小，由于机械能为动能与势能之和，因此脐橙的机械能减少；故ACD不符合题意，B符合题意。
故选B。
3. 如图所示的电路中接入的是电压表，下列说法中正确的是（ ）
A. 闭合开关时，电压表无示数
B. 闭合开关时，电压表将可能烧坏
C. 闭合开关时，电压表的指针将反偏
D. 闭合开关时，电压表能测出电源电压
【答案】D
【解析】
【详解】一节干电池的电压约1.5V，由图可知，电源为两节干电池组成，则电源电压为3V，电压表的量程为0~3V，根据干电池的正负极可知，闭合开关后，电流从电压表的“+”接线柱流入，从“-”接线柱流出，所以符合电压表的使用规则，故闭合开关时，电压表能正常测出电源电压，电压表有示数，不会烧坏，指针不会反偏，故ABC错误，D正确。
故选D。
4. 下图所示是生活中常见的两种电能表。下列关于电能表的说法正确的是（ ）
A. 电能表用来测量用电器消耗电能的快慢
B. 电能表甲的示数为18246kW·h
C. 两种电能表的额定最大电流均为20A，工作时电流可以超过额定最大电流
D. 电能表乙中“3200imp/(kW·h)”表示接入该电能表的用电器，每消耗1kW·h的电能，脉冲指示灯闪烁3200次
【答案】D
【解析】
【详解】A．电能表是测量电路中用电器消耗电能多少的仪器，故A错误；
B．电能表读数时，示数的最后一位是小数，图甲中的电能表显示的示数为1824.6kW·h，故B错误；
C．由图可知，两种电能表工作的额定最大电流均为20A，即工作时电流不能超过额定最大电流，故C错误；
D．3200imp/(kW·h)表示电路每消耗1kW·h的电能，电表脉冲指示灯闪烁3200次，故D正确。
故选D。
5. 如图，轻质杠杆的中点悬挂一个重物，在A端施加一个拉力F，逆时针缓慢改变拉力F的方向到图示虚线的位置，这个过程中杠杆始终在水平位置平衡，下列说法正确的是（ ）
A. 力F的大小变大B. 力F的大小先变大后变小
C. 力F和它力臂的乘积先变大后变小D. 力F和它力臂的乘积始终保持不变
【答案】D
【解析】
【详解】CD．由题可知，阻力和阻力臂不变，根据杠杆平衡条件可知，动力和动力臂的乘积不变，故C错误，D正确。
AB．根据杠杆平衡条件可知，阻力和阻力臂不变时，动力臂越长，动力越小；由图可知，OA是最长的动力臂，在A端施加一个拉力F，逆时针缓慢改变拉力F的方向到图示虚线的位置，动力臂先变长后变短，所以，力F的大小先变小后变大，故AB错误。
故选D。
6. 某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻阻值变小，光照强度显示器（由电压表改装而成）示数增大，反之示数减小．若电源电压不变，是定值电阻，则下列设计的电路图中符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】A．光敏电阻和定值电阻并联，光照强度显示器（由电压表改装而成）测量电源电压，光照强度变化，显示器（电压表）的示数不变，故A不符合题意；
BC．光敏电阻和定值电阻串联，当光照强度增强时，光敏电阻阻值变小，根据串联分压特点可知光敏电阻两端的电压变小，根据串联电路的电压特点可知定值电阻两端的电压变大。当光照强度增强时，光照强度显示器（由电压表改装而成）示数增大，故光照强度显示器应并联在定值电阻两端，故B符合题意，C不符合题意；
D．光敏电阻和定值电阻串联，光照强度显示器（由电压表改装而成）测量电源电压，光照强度变化，显示器（电压表）的示数不变，故D不符合题意。
故选B。
7. LED灯的能耗小，造价低，使用寿命长。若一个LED台灯，用电压为6V的电源供电，正常工作电流为300mA。此LED台灯正常工作时的电功率为（ ）
A. 1.8WB. 18WC. 180WD. 1800W
【答案】A
【解析】
【详解】此LED台灯正常工作时的电功率
故选A
8. 电磁学作为现代科技的核心基础，推动了社会进步，提升了生活质量。下列关于各图的描述正确的是（ ）
A. 图甲中电磁继电器利用了电磁感应的原理
B. 图乙是发电机的工作原理图
C. 图丙中扬声器利用了通电导线在磁场中受到力的作用
D. 图丁中动圈式话筒利用了电流的磁效应
【答案】C
【解析】
【详解】A．图甲中电磁继电器实质是利用电磁铁控制工作电路的开关，利用了电流的磁效应，故A错误；
B．图乙中有电池做电源，闭合开关后，线圈中有电流，发生转动，是电动机，不是发电机，故B错误；
C．图丙中扬声器利用了通电导线在磁场中受到力的作用，将电能转化为机械能，从而将电信号转化为声信号，C正确；
D．图丁中动圈式话筒是利用膜片振动产生变化的电流，是利用了电磁感应的原理，故D错误。
故选C。
9. 如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测三点氖管均发光。下列电路故障判断正确的是（ ）
A. 灯泡短路B. 进户火线开路
C 进户零线开路D. 三孔插座短路
【答案】C
【解析】
【详解】A．若灯泡短路，会导致电路电流过大使空气开关跳闸，但题目中空气开关未跳闸，且短路时验电笔检测a点不会发光，故A错误；
B．若进户火线开路，用验电笔检测c点（火线连接点）时不会发光，与题目中c点发光矛盾，故B错误；
C．根据题目描述，验电笔检测a、b、c三点均发光，说明火线通路正常；灯泡熄灭且取下电热水壶后仍不亮，说明零线开路导致电路无法形成回路。a点（零线连接点）发光是因为进户零线开路后该点通过灯泡与火线连通而带电，故C正确；
D．若三孔插座短路，会导致电路电流过大使空气开关跳闸，与题目中空气开关未跳闸矛盾，且短路时验电笔检测c点不会发光，故D错误。
故选C。
10. 神舟二十号载人飞船疑似遭空间微小碎片撞击，为确保航天员生命健康安全和任务圆满成功，原计划11月5日实施的神舟二十号返回任务将推迟进行。你认为推迟的核心物理原因是（ ）
A. 裂痕会减小飞船受到的空气阻力，导致下落速度过快
B. 裂痕破坏隔热层，返回时摩擦生热通过热传递侵入舱内
C. 裂痕使飞船的机械能凭空消失，无法维持正常返回轨迹
D. 裂痕改变飞船的受力方向，导致着陆点无法精准控制
【答案】B
【解析】
【详解】A．空气阻力与物体的迎风面积、形状等有关，裂痕不会显著减小空气阻力，故A不符合题意；
B．返回舱返回大气层时，与空气摩擦会产生极高温度，隔热层是保护舱内人员的关键结构。若裂痕破坏隔热层，摩擦产生的热量会通过热传递进入舱内，威胁航天员安全，因此需要推迟返回以检查或修复隔热层。故B符合题意；
C．裂痕不会使飞船机械能完全消失，飞船的轨道维持主要依靠推进系统，故C不符合题意；
D．裂痕对整体受力方向的影响极小，不足以导致着陆点无法精准控制。故D不符合题意。
故选B
11. 小杨家的电热水壶的容量为2L，用该电热水壶烧水时，壶内水温低于80℃时，加热效率是90%；壶内水温高于80℃时，加热效率是84%。已知水的比热容是4.2×10³J/（kg·℃），若冬天自来水的温度比夏天的低15℃，则该电热水壶把2L的自来水烧开，冬天比夏天多消耗的电能约为（ ）
A. 150kJB. 145kJC. 143kJD. 140kJ
【答案】D
【解析】
【详解】自来水的质量
假设夏天的初始温度为t，则冬天的初始温度为。烧水需要分两个阶段，夏季：①从t到80℃，效率为90%；②从80℃到100℃，效率为84%。冬季：①从t-15℃到80℃，效率为90%；②从80℃到100℃，效率为84%。则由可知，夏天消耗的电能
冬天消耗的电能
冬天与夏天消耗的电能差
故ABC不符合题意，D符合题意。
故选D。
12. 如图，甲电路中电源电压保持不变，闭合开关后，将变阻器的滑片由a端向b端移动的过程中，两电压表的示数与电流表的示数变化关系如图乙Ⅰ、Ⅱ所示，则（ ）
A. Ⅱ是灯泡的I﹣U关系图像
B. 灯泡最小功率为1W
C. R的最大阻值为2.5Ω
D. 电路的最大功率为3.6W
【答案】D
【解析】
【详解】A．由图可知，灯泡和变阻器R串联，电压表V1测灯泡两端电压，V2测滑动变阻器两端电压。当滑片由a端向b端移动的过程中，变阻器接入电路的阻值减小，则由欧姆定律和串联电路的特点可知电路中电流增大，电压表V1的示数增大，V2的示数减小，故Ⅰ是灯泡的I﹣U关系图像，Ⅱ是变阻器的I﹣U关系图像，故A不符合题意；
B．当滑片滑到a点时，滑动变阻器全部接入电路，此时电路中电阻最大，灯泡的电流和电压最小，故功率最小；由图乙可知，灯泡两端电压最小为1V，电流最小为0.2A，故灯泡的最小功率为
故B不符合题意；
C．当滑片在a点时，滑动变阻器全部接入电路，电路中电流最小，变阻器两端电压最大，由图乙可知，此时变阻器的电压、电流分别为为5V、0.2A，则变阻器R的最大阻值为
故C不符合题意；
D．当滑片在b点时，滑动变阻器接入阻值为零，此时电路中的电流最大，故电路的总功率最大，为
故D符合题意。
故选D。
二、填空题（每空1分，共29分）
13. 在橡胶、塑料、石墨、橡胶、陶瓷等材料中，属于导体的是_______；家庭电路中各用电器之间是________（选填“串”或“并”）联的方式连接的；电风扇与控制它的调速开关之间是________（选填“串”或“并”）联的。
【答案】 ①. 石墨 ②. 并 ③. 串
【解析】
【详解】[1]导体是容易导电的物体，橡胶、塑料、陶瓷通常情况下不容易导电，属于绝缘体；而石墨具有良好的导电性，属于导体。
[2]家庭电路中，各用电器为了能够独立工作，互不影响，它们之间是并联的方式连接。
[3]电风扇与控制它的调速开关需要协同工作，只有当调速开关闭合时，电风扇才能工作，所以它们之间是串联的。
14. 用定滑轮匀速提升质量为10kg的物体，所用的拉力为110N，物体在2s内升高0.5m，此过程中的有用功是______J，定滑轮的机械效率是______%，拉力的功率是______W。（g取10N/kg）
【答案】 ①. 50 ②. 90.91 ③. 27.5
【解析】
【分析】
【详解】[1]有用功是
W有=Gh=mgh=10kg×10N/kg×0.5m=50J
[2]因为是定滑轮，所以总功为
W总=Fh=110N×0.5m=55J
则机械效率是
η=90.91%
[3]拉力的功率是
15. 知识梳理是学习的一种重要方法，请从电阻的特点和实际器材出发完成下面如图知识结构图。
①________；②________；③________。
【答案】 ①. 材料 ②. 长度 ③. 温度
【解析】
【详解】导体电阻的大小跟导体的材料、长度、横截面积有关，与外界因素温度有关。
16. 我国宋代科学家________在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”，人们把指南针指南的磁极叫________极，地磁场的________极在地理的南极附近。
【答案】 ①. 沈括 ②. 南 ③. 北
【解析】
【详解】[1][2][3]根据所学地理和物理知识，我国宋代科学家沈括在《梦溪笔谈》中明确指出指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫南极（S极），地磁场的北极（N极）在地理的南极附近。
17. 家庭电路中为了用电安全，洗衣机应选用________孔插座，当家中同时使用的用电器的总功率过大时，家庭电路中的________（漏电保护器/空气开关）会自动断开，切断电路，起到保护电路的作用．家庭电路中的触电事故，都是人体直接或间接跟________线连通造成的。
【答案】 ①. 三 ②. 空气开关 ③. 火
【解析】
【详解】[1]洗衣机等家用电器应使用三孔插座，当洗衣机的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故。
[2]电路中同时使用的用电器总功率过大时，由可知会使电路电流过大，空气开关能自动断开，起到保险的作用。
[3]家庭电路中，火线和零线之间的电压是220V，所以发生的触电事故，都是人体直接或间接跟火线连通造成的。
18. 丹麦科学家奥斯特通过实验证明：电流具有_______效应。电流产生的磁场方向与_______有关；通电直导线周围的磁感线分布如图所示，图中小磁针的a端是_______极。
【答案】 ①. 磁 ②. 电流方向 ③. S
【解析】
【详解】通电导线能产生磁场，并且磁场方向与电流方向有关。用右手握住直导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向；小磁针静止时N极的指向为该点的磁场方向。
[1][2]奥斯特发现了电流的磁效应；电流周围的磁场方向与电流的方向有关。
[3]通电直导线周围的磁感线是以直导线为中心的一系列的同心圆，磁感线是闭合的曲线；图中小磁针的a端的指向与磁感线的方向相反，故为小磁针的S极。
19. 电阻R1与R2的I-U图像如图所示。当R2上的电压为1.5V时，R2的阻值是________；若将它们并联连接到电压为2.5V的电源上，此时电路的总功率为________W，把它们串联连接到电压为3.5V的电源上，电路的总功率为________W。
【答案】 ①. 10 ②. 1.75 ③. 0.7
【解析】
【详解】[1]电阻R2的I-U图像是一条过原点的曲线，所以通过它的电流和它两端的电压不成正比，当U2=1.5V时，通过它的电流为I2=0.15A，由欧姆定律可知R2的电阻为
[2]电阻R1的图像是一条过原点的直线，所以通过它的电流和它两端的电压成正比的关系，当U1=1V时，电流为I1=0.2A，由欧姆定律可知R1的电阻为
若将它们并联连接到电压为2.5V的电源上，由图像可知通过R2的电流为0.2A，通过R1的电流为
则总电流为
则总功率为
[3]把它们串联连接到电压为3.5V的电源上，根据串联电路的特点可知，通过两电阻的电流相等，由图像可知，当通过两电阻的电流为0.2A时，R1与R2的电压分别为1V和2.5V，则总功率为
20. 如图甲所示，混合动力汽车由一台内燃机和一台电机组成，混合动力汽车启动时，蓄电池通过电机向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，向车轮输送能量，并通过电机给蓄电池充电。请回答下列问题。
（1）该混合动力汽车的内燃机是一台单缸四冲程汽油机，如图乙是汽油机的________冲程；
（2）若飞轮转速是2400r/min，则每秒对外做功________次；
（3）驾驶员踩刹车踏板时，可以通过车轮带动电机发电，再将产生的电能转化为________能储存在蓄电池中；
（4）假设一辆发动机效率为30%的汽车一年消耗燃油400kg，将发动机的效率从30%提高到40%每年可以节省汽油________kg。
【答案】（1）做功 （2）20
（3）化学 （4）100
【解析】
【小问1详解】
观察图乙，两个气门都关闭，火花塞点火，活塞向下运动，此为做功冲程。
【小问2详解】
已知飞轮转速是
四冲程内燃机个工作循环完成个冲程，飞轮和曲轴转圈，对外做功次。那么每秒转圈，完成的工作循环数为，所以每秒对外做功次。
【小问3详解】
驾驶员踩刹车踏板时，通过车轮带动电机发电，机械能转化为电能，而蓄电池充电是将电能转化为化学能储存起来。
【小问4详解】
设每年可以节省汽油的质量占比为，因为有用功相同，根据和，则有
等式两边的和可以约掉，得到
即
也就是可以节省的汽油。已知原来一年消耗燃油，所以节省的汽油质量为
21. 按照图甲连接电路，探究通过导体的电流与电压、电阻的关系，电源电压值为3V，三个定值电阻Ra、Rb、Rc。探究通过导体的电流与它两端电压的关系时，先将电阻Ra接入电路，将滑动变阻器的滑片P移至阻值最大端，闭合开关，读出电压表、电流表的示数。移动滑片P，改变电阻两端电压继续探究，根据实际所测数据，以电流I为纵坐标，以电压U为横坐标，在坐标系中描点画出Ra的I-U图像a、再分别将Rb、Rc接入电路，采用同样的方式探究，得到图像b、c，如图乙所示。则Ra的阻值为___________Ω；单独分析图乙中每条I-U图像，可知，当导体电阻一定时，___________，实验中滑动变阻器的最大阻值为___________Ω，为了探究电流与电阻的关系，分别将三个电阻接入电路，需要保持电阻两端电压不变，则该电压的最小值为___________V。
【答案】 ①. 5 ②. 电流与电压成正比 ③. 20 ④. 1.5
【解析】
【详解】[1]由图乙得，当Ra的电压为3.0V，电流为0.6A，由欧姆定律得，Ra的阻值为
[2]单独分析图乙中每条I-U图像，可知，当导体电阻一定时，其电流与电压的图像为一条倾斜向上的直线，说明当导体电阻一定时，电流与电压成正比。
[3]由题知，每次实验时，将滑动变阻器的滑片P移至阻值最大端，闭合开关，电路电流最小，由图中b图线可知，电流最小为0.1A，此时电压表的示数为1.0V。由串联电路电阻特点与欧姆定律得，变阻器接入电路中的电阻最大为
[4]由图乙中c图线可知，当Rc的电压为3.0V，电流为0.15A，由欧姆定律得，Rc的阻值为
三个电阻分别与滑动变阻器串联，实验中需要保持电阻两端电压不变，由串联电路电压特点得，变阻器的电压也保持不变；串联电路电流处处相等，由欧姆定律得
且为定值，则定值电阻接入电路中的电阻越大，变阻器接入电路中电阻越大，当定值电阻接入电路中的电阻最大为20Ω，变阻器接入电路中电阻最大为20Ω时，定值电阻两端控制的电压最小，与定值电阻的比值最大，定值电阻的电压最小，即
解得定值电阻两端电压控制的最小值为
三、解答题（本大题8小题，共47分）
22. 按要求完成下列作图：
（1）如图甲，小孟书桌上的折叠式台灯由底座、立杆和灯头组成。如图乙所示，灯头OAB可视作绕O点转动的杠杆，A点是灯头的重心，小孟用拉力F将灯头拉至图示位置。请在图乙中画出：①灯头受到的重力G的示意图；②拉力F的力臂l。
（2）请根据图中通电螺线管的磁极名称，在方框内标出电源的极性（“+”或“-”）和静止小磁针的磁极名称；
（3）用笔画线表示导线，将图中带开关的插座接入家庭电路中。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
过支点O作拉力F的作用线的垂线段即为力臂l，灯头受到的重力G的方向竖直向下，作用在重心点A。如图所示：
【小问2详解】
电磁铁的右端为N极，根据安培定则可知线圈中电流是从右端流入，左端流出，则电源的左端为负极，右端是正极，根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极。如图所示：
【小问3详解】
三孔插座的上孔接地线，左孔接零线，右孔接火线，火线进入开关，再连接三孔插座的右孔。如图所示：
23. 如图所示是一款履带运输车.一次运送中，运输车在3min内沿水平路面匀速直线行驶900m，行驶中受到的阻力为，（燃料热值）求：
（1）这次运送中，运输车发动机做的功；
（2）发动机的功率；
（3）若行驶中受到的阻力不变，发动机的效率是30％，则10kg的燃料可供该车沿水平路面匀速直线行驶的距离是多少千米？
【答案】（1）9×106J； （2）5×104W；（3）13.5km
【解析】
【详解】解：（1）因为运输车匀速直线行驶，受力平衡，所以发动机的牵引力
F牵=f=104N
这次运送中，运输车发动机做的功
W=F牵s=104N×900m=9×106J
（2）发动机的功率
（3）10kg的燃料完全燃烧放出的热量
Q放=m燃料q=10kg×4.5×107J/kg=4.5×108J
发动机做的有用功
W有用=Q放η=4.5×108J×30%=1.35×108J
该车沿水平路面匀速直线行驶的距离
答：（1）运输车发动机做的功是9×106J；
（2）发动机的功率是5×104W；
（3）10kg的燃料可供该车沿水平路面匀速直线行驶的距离是13.5km。
24. 图甲所示的空气炸锅是利用其内部加热电阻来加热空气，风扇再将加热后的热空气吹到锅内，借助食物本身的油脂进行煎炸。其主要技术参数如图乙，内部电路简化为图丙所示。已知加热电阻的阻值为且保持不变，现在将其接入家庭电路、正常工作。
通过计算回答：
（1）此时，空气炸锅的总电流？
（2）此时，通过加热电阻的电流？
（3）工作10min，空气炸锅将消耗多少电能？
（4）这10min内，加热电阻所产生的热量？
【答案】（1）
（2）
（3）
（4）
【解析】
【小问1详解】
空气炸锅正常工作，其两端电压为额定电压，总功率为额定功率。通过空气炸锅的总电流
【小问2详解】
由电路图可知，加热电阻与电动机并联，并联电路各支路两端电压相等，等于电源电压。所以加热电阻两端的电压
根据欧姆定律可得，通过加热电阻的电流为：
【小问3详解】
空气炸锅正常工作时的总功率。工作时间
根据电能计算公式可得，消耗的电能为：
【小问4详解】
加热电阻在10min内产生的热量，可根据焦耳定律计算。工作时间
根据焦耳定律，可得加热电阻产生的热量为
25. 小明利用如图装置，完成以下两个课本实验：
实验一：探究不同物质吸热升温的现象；
实验二：比较质量相等的不同燃料燃烧放出的热量。
（1）在探究实验一时：除了图示的器材外，还需要的测量工具有天平和______；实验中通过______来反映物质吸收的热量；
（2）在探究实验二时：应选用______（选填“甲”、“乙”或“丙”）两组器材。实验中液体温度随时间的变化如图丁所示，设实验中燃料完全燃烧、且放出的热量全部被液体吸收，则燃料1和2的热值之比是______；
（3）关于这两个实验，下列说法正确的是______（填序号）
A. 燃料的质量都要相等
B. 被加热液体的质量都要相等
C. 都可以根据温度计上升示数得出正确结论
【答案】（1） ①. 停表 ②. 加热时间
（2） ①. 甲、乙 ②. （3）BC
【解析】
【小问1详解】
[1][2]探究不同物质吸热升温的现象，方法一是质量相等的不同物质加热相同时间比较升高的温度；方法二是质量相等的不同物质升高相同的温度比较加热的时间。所以除了图示的器材外，还需要的测量工具有天平、停表；测量加热时间的目的是：通过加热时间来反映物质吸收的热量，这种方法叫转换法。
【小问2详解】
[1]在探究实验二时：需燃烧相同质量的不同燃料，给质量相同的同种液体加热，比较液体升高的温度，所以应选用甲、乙两组器材；
[2]由图丁可知，燃料1所加热液体a温度升高50℃，燃料2所加热液体a温度升高30℃，且液体质量相同，比热容相同，根据公式可知，两次实验液体a吸热的热量之比为
燃料放出的热量全部被液体吸收，则燃料1与燃料2完全燃烧放出的热量之比为
燃料质量相同，则燃料1和2的热值之比是
【小问3详解】
A．探究不同物质吸热升温的现象，需要燃烧的燃料种类相同，但所加燃料的质量不一定相等；比较质量相等的不同燃料燃烧放出的热量，燃料的质量要相等，故A错误；
B. 不论是探究不同物质吸热升温的现象还是比较质量相等的不同燃料燃烧放出的热量，都要控制被加热液体的质量相等，故B正确；
C. 探究不同物质吸热升温的现象，通过加热时间的多少反映出物质吸收热量的多少，质量相等的不同液体，加热相同时间，吸收相等热量，温度计示数变化小的吸热能力强；比较质量相等的不同燃料燃烧放出的热量，是通过温度计示数的变化来反映燃料放出热量的多少，再结合质量相等得出结论，故C正确。
故选BC。
26. 小明用如图所示的装置探究产生感应电流的条件。
（1）实验中通过观察________来判断电路中是否产生感应电流；
（2）比较________两图可知，产生感应电流的一个条件是电路要闭合；分析乙、丙两图，要使图乙中灵敏电流计指针偏转，可进行的操作是__________
（3）小明进一步实验：保持磁场强弱和方向不变，让AB棒以不同的速度沿相同方向做切割磁感线运动，观察到灵敏电流计指针偏转幅度不同，请你就此提出一个可探究的科学问题：_________。
【答案】（1）灵敏电流计的指针是否偏转
（2） ①. 甲、丙 ②. 见详解
（3）见详解
【解析】
【小问1详解】
在探究产生感应电流的实验中，感应电流的有无是通过灵敏电流计的指针是否偏转来判断的。因为感应电流通过电路时，会使灵敏电流计的指针发生偏转，从而直观地显示出电路中是否有电流产生。
【小问2详解】
[1]要探究产生感应电流时电路要闭合这一条件，需要控制其他因素相同，只改变电路的闭合状态。观察可知，甲图中开关断开，电路不闭合，无论导体怎样运动，灵敏电流计指针都不偏转；丙图中开关闭合，且导体做切割磁感线运动（与甲相同）时，灵敏电流计指针偏转。所以比较甲、丙两图可知，产生感应电流的一个条件是电路要闭合。
[2]分析乙、丙两图，丙图中导体左右运动能产生感应电流，乙图中导体上下运动不产生感应电流。要使图乙中灵敏电流计指针偏转，根据产生感应电流的条件“闭合电路的一部分导体在磁场中做切割磁感线运动”，可进行的操作是蹄形磁体不动，让导体AB左右运动或者导体AB不动，蹄形磁体左右运动。
【小问3详解】
小明进一步实验中，保持磁场强弱和方向不变，让AB棒以不同的速度沿相同方向做切割磁感线运动，观察到灵敏电流计指针偏转幅度不同。这表明感应电流的大小可能与导体切割磁感线运动的速度有关，所以可探究的科学问题是：感应电流的大小与导体切割磁感线运动的速度是否有关？
27. 在“探究电流与电阻的关系”的实验中，图甲为小董将学生电源、电流表、电压表、滑动变阻器、定值电阻（5Ω、10Ω和15Ω）和开关连接成的电路。
（1）将电源电压调至4.5V，在a、b间接入的定值电阻，将滑动变阻器滑片P滑至______（选填“A”或“B”）端，闭合开关S，调节滑片P使电压表示数为3V，记录电流表读数；
（2）将定值电阻分别更换为和，重复上述操作。图乙为某次实验中电流表的示数，读数为______A；
（3）图丙为根据实验数据得到的图像，可得出结论：在电压一定时，通过导体的电流与导体的电阻成______（选填“正”或“反”）比；
（4）小董还想测量标有“0.3A”字样的小灯泡L正常发光时的电阻。选用一个定值电阻，并添加一个电阻箱，设计了如图丁所示的电路。实验步骤如下：
①闭合开关，将滑动变阻器滑片P滑到B端，电阻箱调至某一阻值；
②闭合开关，调节滑动变阻器，使电流表示数为______A，记录电压表读数；
③断开开关，如图中虚线所示，将电压表连接C点的导线改接到D点，闭合开关，反复调节电阻箱和滑动变阻器，使电流表和电压表的示数与②中相同，记录此时电阻箱的阻值，断开开关；
④小泡L正常发光时的电阻______。
【答案】（1）B （2）0.2
（3）反 （4） ①. 0.3 ②.
【解析】
【小问1详解】
为保护电路，闭合开关前，应将滑动变阻器滑片P滑至阻值最大处，即B端。
【小问2详解】
如图乙，电流表选用小量程，分度值为0.02A，示数为0.2A。
【小问3详解】
由图丙可知，电流与电阻的乘积为
电流与电阻的乘积为定值，可得：在电压一定时，通过导体的电流与导体的电阻成反比。
【小问4详解】
[1][2]①闭合开关，将滑动变阻器滑片P滑到B端，电阻箱调至某一阻值，此时电阻箱、、灯泡和变阻器串联，电压表测电阻箱、的总电压；
②闭合开关，调节滑动变阻器，使电流表示数为0.3A，则灯泡正常发光，记录电压表读数；
③断开开关，如图中虚线所示，将电压表连接C点的导线改接到D点，连接方式不变，电压表改测电阻箱、、灯泡的总电压，闭合开关，反复调节电阻箱和滑动变阻器，使电流表和电压表的示数与②中相同，记录此时电阻箱的阻值，断开开关；
④根据，则有
解得小泡L正常发光时的电阻。
28. 在探究影响电流热效应因素的活动中，小明用电阻分别为和（）的两段电阻丝，研究电流的大小、电阻和时间对产生热量的影响。
（1）实验中应将这两段电阻丝分别浸没在________和初温都相同的两瓶煤油中；
（2）实验中通过________来比较电阻丝产生的热量的多少；
（3）如图所示，将两段电阻丝串联后接入电路，这是探究________对产生热量的影响。工作一段时间后，________（A/B）瓶中温度计示数高；
（4）两个烧瓶中分别加入初温相同、质量相等的水和煤油，通电一段时间后，煤油的温度更高，________（选填“能”或“不能”）说明水的吸热能力更强，理由是________。
【答案】（1）质量 （2）温度计示数变化量
（3） ①. 电阻 ②. B
（4） ①. 不能 ②. 见解析
【解析】
【小问1详解】
研究电流的大小、电阻和时间对产生热量的影响，应控制两瓶中煤油的质量和初温都相同。
小问2详解】
由于热量的多少无法直接获知，因此实验中通过温度计示数的变化量来比较电阻丝产生的热量的多少。
【小问3详解】
[1]如图所示，两电阻串联，通过的电流和通电时间相同，而电阻不同，故这是探究电阻对产生热量的影响。
[2]由公式可得，在电流和通电时间相同的情况下，电阻越大产生的热量越多，由于，所以B中产生的热量更多，瓶中温度计示数高。
【小问4详解】
[1][2]两个烧瓶中电热丝的阻值不同，且，通电一段时间后，两瓶内电阻丝产生的热量不相同，即水和煤油吸收的热量不同，分别加入初温相同、质量相等的水和煤油，煤油吸收的热量多，因此根据煤油的温度更高，无法判断水的吸热能力强。
29. 杆秤不仅是称重工具，更承载历史文化与传统智慧，即便在现代，其文化符号意义与工艺价值仍值得挖掘与保护。如图所示小凯和小军对杆秤很感兴趣，由此开展制作简易杆秤的学习。
表1
【任务一】产品制作
（1）如图甲，小凯用木棒作为秤杆，用细线系一个20g的钩码作为秤砣，把空小盆挂在A点作为秤盘，在B点挂粗绳作为提纽，则 _____ 点相当于支点；调节秤砣位置使杆秤水平平衡，标记此时细线的位置，则该位置对应的质量刻度值为 _____ g；
（2）在秤盘中逐个添加50g的砝码，当杆秤水平平衡时，记录细线的位置、标记相应的质量，再测出细线距离B点的长度（如表1），根据表中数据，应将300g的刻度值标记在距离B点 _______ cm处；
【任务二】产品使用
（3）在称重过程中，若杆秤左低右高，如图乙，要将杆秤调至水平平衡，秤砣应往 _____ （选填“左”或“右”）侧移动；使用次数过多后若秤砣有缺损，则杆秤所示的质量值 _______ 被测物的真实质量值（选填“大于”、“小于”或“等于”）；
【任务三】拓展分析
（4）杆秤是利用杠杆平衡原理制成的测量物体质量的工具。如图甲所示某杆秤的0刻度距离提纽1cm，秤盘到提纽的水平距离为5cm，秤砣的质量为0.5kg。此时将提纽向左适当调节一段距离，杆秤的量程将 _______ （选填“变大”“变小”或“不变”），理由是 ___________ 。
【答案】（1） ①. B ②. 0
（2）32 （3） ①. 右 ②. 大于
（4） ①. 变大 ②. 将提纽向左移动适当距离，对应的阻力臂减小，秤砣的质量不变，则动力不变，根据杠杆平衡条件可知，动力臂将变小，而杆秤的长度不变，杆秤的量程将变大
【解析】
【小问1详解】
[1]杆秤的支点是绕其转动的点，题目中明确木棒可绕B点转动，因此B点相当于支点。
[2]调节杆秤水平平衡时，秤盘内无物体，此时平衡状态消除了杆秤自身重力和秤盘质量对测量影响，所以这个平衡位置对应的质量刻度值应为0g。
【小问2详解】
根据杠杆平衡条件可得
当托盘中砝码总质量为，距离B点的长度是，秤砣质量，根据杠杆平衡条件可知……①
当托盘中砝码总质量为，距离B点的长度是，根据杠杆平衡条件可知……②
联立①②解得，
当托盘中砝码总质量为，根据杠杆平衡条件得
解得
【小问3详解】
[1][2]在称重过程中，若杆秤左低右高，如图乙，说明秤砣的力与力臂的乘积偏小，要将杆秤调至水平平衡，秤砣应往右侧移动来增大力臂，若秤砣有缺损，重力偏小，故需移动更大的距离增大力臂使得杠杆平衡，因此杆秤所示的质量值大于被测物的真实质量值。
【小问4详解】
[1][2]将提纽向左移动适当距离，对应的阻力臂减小，秤砣的质量不变，则动力不变。根据杠杆平衡条件可知，阻力臂减小后，所需的动力臂将变小，而杆秤的长度不变，因此能承受的最大阻力变大，杆秤的量程将变大。
30. 阅读短文，回答问题。
涡轮增压发动机
涡轮增压是一种利用内燃机运作产生的废气驱动空气压缩机的技术。涡轮增压器利用发动机排出废气的惯性来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮压送由管道送来的空气，使之增压进入汽缸。汽车发动机的工作，多是靠燃料在发动机汽缸内燃烧做功，从而对外输出功率。涡轮增压的主要原理是采用专门的压气机先将气体进行压缩，再让气体进入汽缸，相应增加燃料量和调整一下发动机的转速，这样就可以增加发动机的输出功率了。
（1）使用涡轮增压发动机，燃料的热值 _______（选填“变大”、“变小”或“不变”）；
（2）涡轮增压器利用的是废气的 _______能；
（3）吸入相同体积空气时，使用涡轮增压的汽车与普通汽车相比，牵引力所做的功 _______（选填“增多”、“减少”或“不变”）；
（4）压缩冲程气缸内气体的压强为p，内能为E，温度为t，活塞距离气缸顶端（火花塞一端）距离为L，则下列图像中正确的是（ ）
A. B.
C. D. .
【答案】（1）不变 （2）机械
（3）增多 （4）D
【解析】
【小问1详解】
热值是燃料的一种特性，只与燃料的种类有关，使用涡轮增压发动机，可以提高利用率，但燃料的热值不变。
【小问2详解】
由材料可知，涡轮增压器利用发动机排出废气的惯性来推动涡轮室内的涡轮，所以涡轮增压器利用的是废气的机械能。
【小问3详解】
由题意可知，使用涡轮增压的汽车，吸入汽缸的气体是先经过压气机压缩过的， 压缩过的空气密度增大，则与普通汽车相比，吸入相同的体积空气时，空气的质量增大，相应的燃料量也增大，这样就可以产生更多的热量，从而使牵引力所做的功增多。
【小问4详解】
ABC．压缩冲程中，随着活塞距离气缸顶端的距离减小，缸内气体被压缩，体积减小，活塞对气缸内气体做功，机械能转化为内能，缸内气体的内能增大，温度升高，故ABC错误；
D．压缩冲程中，随着活塞距离气缸顶端的距离减小，缸内气体的质量不变，体积变小，温度升高，压强变大，故D正确。
故选D。托盘中砝码总质量/g
50
100
150
200
距离B点的长度/cm
7
12
17
22
