江苏省扬州市宝应县2022-2023学年九年级上学期期中考试物理试题

这是一份江苏省扬州市宝应县2022-2023学年九年级上学期期中考试物理试题，共33页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

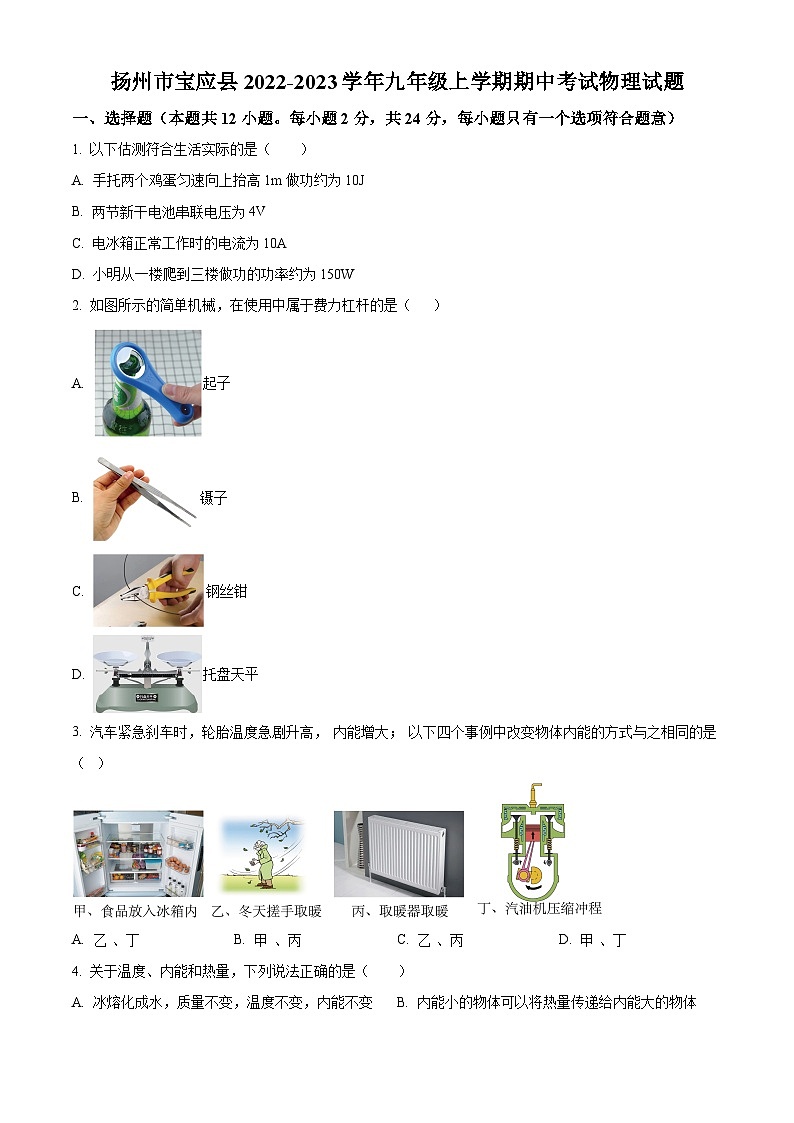

扬州市宝应县2022-2023学年九年级上学期期中考试物理试题
一、选择题（本题共12小题。每小题2分，共24分，每小题只有一个选项符合题意）
1. 以下估测符合生活实际的是（　　）
A. 手托两个鸡蛋匀速向上抬高1m做功约为10J
B. 两节新干电池串联电压为4V
C. 电冰箱正常工作时的电流为10A
D. 小明从一楼爬到三楼做功的功率约为150W
2. 如图所示的简单机械，在使用中属于费力杠杆的是（ ）
A. 起子
B. 镊子
C. 钢丝钳
D. 托盘天平
3. 汽车紧急刹车时，轮胎温度急剧升高， 内能增大； 以下四个事例中改变物体内能的方式与之相同的是 （ ）

A. 乙 、丁 B. 甲 、丙 C. 乙 、丙 D. 甲 、丁
4. 关于温度、内能和热量，下列说法正确的是（　　）
A. 冰熔化成水，质量不变，温度不变，内能不变 B. 内能小的物体可以将热量传递给内能大的物体
C. 0℃的冰块没有内能 D. 物体温度升高，物体一定吸收了热量
5. 由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式接入电路中，不计温度的影响，则（　　）

A. 通过两段导体的电流：IAB＜IBC
B. 两段导体的电阻值：RAB=RBC
C. 两段导体的电阻值：RAB＜RBC
D. 通过两段导体的电流：IAB=IBC
6. 图中用同一滑轮组在相同的时间内分别将物体A和物体B匀速提升相同的高度，与提升B相比，提升A的过程滑轮组的机械效率较大。若不计绳重与摩擦，提升A的过程中下列说法正确的是（　　）

A. 额外功较小 B. 有用功相等 C. 总功较大 D. 总功的功率较小
7. 有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时AB的总电流分别为（　　）

A. 2V 1A B. 2V 0.5A C. 3V 1A D. 3V 0.5A
8. 如图所示，旅客进入火车站通过刷脸机，当身份信息和人脸信息都符合时，电动机转动打开闸门，才能进入火车站。小金设计了电路模拟刷脸机，能达到相同效果的电路图是（　　）

A. B.
C. D.
9. 掷实心球是长春市中考体育考试项目之一。实心球离手后，在空中飞行过程中动能Ek随时间t变化的曲线最接近的是（　　）

A. B.
C. D.
10. 如图所示，平地O点两侧粗糙程度不同，物体一直受到沿平方向3NF。物体经过M点开始计时，每经过相同时间，虚线框记录物体的位置。物体在MO段做匀速直线运动。F在MN、OP段做功分别为W1、W2，功率分别为P1、P2，则（　　）

A. W1＜W2；P1＞P2
B. W1＝W2；P1＞P2
C. W1＞W2；P1＜P2
D. W1＝W2；P1＜P2
11. 如图所示是“探究不同物质吸热升温现象”和“比较不同燃料燃烧时放出的热量”的实验，关于这两个实验，下列说法正确的是（　　）

A. 研究对象都是容器中被加热的物体
B. 甲图是通过加热时间来反映物体吸收热量的多少，乙图是通过温度计上升的示数来比较燃料燃烧放出热量的多少
C. 甲乙两实验中都要控制燃料的质量相同、被加热物体的质量相同
D. 除了图中所示的测量器材，两个实验都要用到天平和秒表
12. 如图所示电路，闭合开关 S1、S2时，小灯泡 L1 和 L2发光，电压表有示数，电流表 A1的示数为 0.9A，电流表 A2 的示数如图乙所示，下列说法中不正确的是（　　）

A. 电流表 A1测量干路电流，通过小灯泡 L1的电流为 0.6A
B. 电压表测量小灯泡 L1两端的电压
C. 取下小灯泡 L1 时，小灯泡 L2仍能发光
D. 只断开开关 S2时，电流表 A1有示数，电流表 A2 无示数，电压表有示数
二、填空题（每空1分，共28分）
13. 2021年我国航天事业取得了重大突破，请回答下列相关问题：

（1）火箭在上升过程中与空气摩擦导致内能___________（选填“变小”“不变”或“变大”），此内能改变是通过___________的方式实现的。
（2）现代火箭用液态氢作燃料，是因为它具有较大的_________，燃烧时将___________能转化为燃气的内能，再转化为火箭的机械能。
（3）我国火箭回收方式是：火箭消耗完燃料后将自动脱离飞船，借助降落伞落回地面，则在匀速下落过程中，火箭的动能________（选填“变小”“不变”或“变大”下同），机械能_________。
14. “文明城市”的创建让泰兴更美更洁净，如图所示，园林工人使用的剪刀可以省 _____，环卫工人使用的扫帚可以省 _____。

15. 如图所示，在吹气球时，吹大了的气球没握住，它叫啸着飞跑了！你及时捡起气球会发现它的嘴部温度变 _____（选填“高/低”），该过程的能量转化过程与图_______（选填“乙/丙”）所示热机工作冲程相同。若该热机的飞轮转速1800 r/min，则热机每秒完成_______个冲程。汽油机完成一个工作循环时，需要吸入 2L 的燃料，其质量为______kg，这些燃料完全燃烧放出的热量为_________J。若这些热量有 84% 被质量为 10kg 的水吸收，水的温度能够上升___℃。（ρ燃料=1.4kg/m3，q=4.6×107J/kg，c=4.2×103J/（kgC））

16. 如图为宾馆房间取电房卡．将房卡插入槽中，房间内用电器才能使用．房卡的作用相当于电路元件中的 ________

17. 小明利用所学的物理知识，制作了“会跳的卡片”和“水果电池”，如图所示。

（1）图甲是他制作的“会跳的卡片”，用手把它平压在桌面上，使橡皮筋伸长，迅速松手后，卡片就会弹跳起来。图中A 为外表面，B 为内表面，实验时应把_______面（选填“A/B”）紧贴桌面后松手，橡皮筋能对卡片______ ，使卡片能向上运动。小明还利用相同的橡皮筋和卡纸做了图乙、丙中的两张卡片，压平后____（选填“乙/丙”）图中卡片可以弹跳得更高一些。
（2）他把两种不同金属片插入柠檬，制成“水果电池”，并用电压表正确测量水果电池的电压，如图丁所示，则 B金属片是电源的_____极。水果电池是将化学能转化为电能，这个过程中的能量转化与电动车__________（选填序号：①骑行②充电）时电池的能量转化相同。
18. 将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，电流表A1的读数为_______ A，由此可知通过灯泡L2的电流大小为_________ A．

19. 如图所示的电路中，电源电压为8V，闭合开关后，电压表的示数为3V，L1两端电压为______V ， L2两端电压为______V，若工作过程中开关S突然断开，则电压表示数____（均选填“变大/变小/不变”）

20. 如图甲所示的装置，A 是重 15N 的空吊篮，绳子 B 和 C 能承受的最大拉力分别为 100N 和 50N，质量为 50kg 的小明同学将 A 提升到高处，施加的拉力 F 随时间变化关系如图乙所示，A 上升的速度随时间变化关系如图丙所示，忽略绳重及摩擦，则第 2s 内拉力 F 的功率为______W，动滑轮重为______N，此装置提升货物的最大机械效率为______％。

三、解答题（本题共8小题，共48分）
21. 如图，轻质杠杆的A点挂一重物，O为杠杆的支点。请在杠杆端点B画出杠杆平衡时施加的最小动力F1和所受到的阻力F2的示意图。

22. 如图所示，请用笔画线在图中画出使用该滑轮组时最省力的绕法。

23. 如图丙所示是一种可测定油箱内油面高度的装置，R1是定值电阻，R2是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电压表改装而成，油面上升时，电压表（油量表）的示数变大，请在图中画出电压表所在位置。

24. 如图所示，斜面长0.5m，高0.1 m，把重为50N的物体匀速拉向斜面顶端，弹簧测力计的示数为12.5N，则：
（1）有用功多少？
（2）该斜面的机械效率为多少？
（3）物体在斜面上受到的摩擦力为多少？

25. 我国第一款自主品牌的高端豪华轿车“红旗HQ3”在某段平直公路上进行测试，汽车以18m/s的速度匀速行驶了5min，消耗燃油0.3kg，汽车发动机的牵引力是1000N。燃油的热值为4.5×107J/kg。求：
（1）消耗的燃油完全燃烧产生的热量Q放；
（2）发动机牵引力的功率P；
（3）发动机的能量转化效率η。
26. 某实验小组同学在“探究电流与电阻关系”的实验中，所选电源电压为3V，滑动变阻器规格为“20Ω，1A”。

（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线_____；
（2）改正错误后闭合开关，将5Ω定值电阻接入电路，移动滑动变阻器的滑片至某一合适位置，电流表的示数如图乙所示，为_____A；
（3）断开开关，将5Ω的定值电阻换为10Ω，闭合开关并相应地将滑动变阻器的滑片向______（选填“左/右”）端移动，这一过程中眼睛要一直观察______表示数的变化；
（4）若实验室还有“20Ω，30Ω，40Ω，50Ω”的定值电阻，每次实验均选用单个定值电阻连入电路，请把其中能继续完成本实验探究的电阻都写出来______。
27. 在“测量滑轮组的机械效率”的实验中，某实验小组用同一滑轮组进行了三次实验（如图所示）。

次数
钩码重/N
钩码上升距离
/cm
弹簧测力计示数/N
弹簧测力计上升距离/cm
机械效率/%
1
2
10
0.8
30
83.3
2
4
10
1.5
30

3
6
10

30
90.9
实验数据记录如上表：
（1）实验中，应______拉动弹簧测力计；
（2）在第 2 次实验中，滑轮组的机械效率 η 为______（保留一位小数）；
（3）根照实验结论推测，使用该滑轮组再次将重为 8N 的物体匀速提升 10cm，此时滑轮组的机械效率可能为：______；
A．71.6% B．82.6% C．92.4% D．100%
（4）另一实验小组改变动滑轮的重，提升同一物体进行多次实验，获得数据并绘制出如图丁的图像分析。可知：被提升物体所受的重力相同时，动滑轮越重，滑轮组的机械效率越______（填“高”或“低”）；分析图像中的 A 点可知，被提升物体所受的重力为______N（忽略绳重和摩擦）。
28. 在“探究影响动能大小因素”的实验中，小明让质量不同的铁球从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离，如图甲所示。

（1）从同一高度由静止释放的目的是 ____，该实验的目的是探究铁球的动能大小与 ____的关系；
（2）该实验是通过观察 ____的大小，来比较铁球动能的大小；
（3）小华同学利用小车、速度传感器和其他仪器，也进行了“探究影响动能大小因素”的实验，如图乙。他测量了小车在水平面上运动的初速度和滑行的距离，数据如下表所示。
实验次数
1
2
3
4
小车速度v/（cm/s）
8
16
24
32
小车滑行的距离s/cm
10
40
②
160
分析实验数据得出：②处的数值是 ______；
（4）在综合实践活动中，实验小组同学尝试改用如图丙所示装置探究“物体动能大小与哪些因素有关”，同学们经过讨论设计了以下两个实验方案。
方案一：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离；
方案二：用同一钢球将同一弹簧压缩至不同程度后静止释放，撞击同一木块，比较木块被撞击的距离。
上述方案可行的是：______（填字母）。
A．只有方案一可行 B．只有方案二可行 C．两个方案均可行 D．两个方案均不行
29. 某实验小组用如图一所示的装置比较水和煤油的吸热本领。

图一 图二
（1）实验时应控制水和煤油的初温和 _____相同；加热过程中，用搅拌棒搅拌的目的是 ___（图中搅拌棒未画出）；
（2）加热过程中，水和煤油吸收热量的多少是通过 __来判断的；
（3）用两个相同的电加热器来加热，每隔1min记录一次温度，整个实验操作无误。图二甲中，图线 _____可以反映煤油的温度随时间的变化规律，这是因为 _____的吸热能力强；
（4）某小组根据实验数据绘制的图像，如图二乙所示，发现乙图像中AB段与OC段相互平行，分析产生这种现象的原因可能是ma_____mb（选填“大于/小于/等于”）。
30. 为了探究并联电路的电流规律，小薇设计了如图所示的电流进行实验。

（1）在连接电路时，开关应处于_____状态；
（2）实验中，选择两个小灯泡的规格是 ______（选填“相同/不相同”）的，连接好最后一根导线时，发现小灯泡都亮了，出现这种情况的原因是 __；
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图三中甲、乙、丙所示，可读出：I1＝0.5A，I2＝_____A，I＝_____A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__（写出关系式即可）；
（4）为了验证结论的普遍性，小薇可以采用的是：__；
（5）小敏连接了如图二的实物连接图，此时，电流表测的是_____（“L1”、“L2”、“干路”）的电流。若要测灯L1的电流，请你在图二上只改动一根导线，完成电路的连接_____。（在需改动的导线上打“×”，再画出重新连接后的导线）。
答案与解析
一、选择题（本题共12小题。每小题2分，共24分，每小题只有一个选项符合题意）
1. 以下估测符合生活实际的是（　　）
A. 手托两个鸡蛋匀速向上抬高1m做功约为10J
B. 两节新干电池串联电压为4V
C. 电冰箱正常工作时的电流为10A
D. 小明从一楼爬到三楼做功的功率约为150W
【答案】D
【解析】
【详解】A．两个鸡蛋的重力在1N左右，手托两个鸡蛋匀速向上抬高1m约做功
W=Gh=1N×1m=1J
不符合题意；
B．一节新干电池的电压是1.5V，两节新干电池串联电压为3V，不符合题意；
C．家用电冰箱正常工作的电流在1A左右，不符合题意；
D．中学生的体重约500N，一层楼的高度约3m，以正常的速度登上三楼的时间约20s，克服重力做功的功率约为
=150W
符合题意。
故选D。
2. 如图所示的简单机械，在使用中属于费力杠杆的是（ ）
A. 起子
B. 镊子
C. 钢丝钳
D. 托盘天平
【答案】B
【解析】
【详解】起子、钢丝钳使用时动力臂大于阻力臂，都是省力的杠杆；天平是等臂的杠杆；镊子使用时动力臂小于阻力臂，是费力的杠杆。
故选B。
3. 汽车紧急刹车时，轮胎温度急剧升高， 内能增大； 以下四个事例中改变物体内能的方式与之相同的是 （ ）

A. 乙 、丁 B. 甲 、丙 C. 乙 、丙 D. 甲 、丁
【答案】A
【解析】
【详解】汽车紧急刹车时，轮胎克服摩擦做功，将机械能转化为内能，所以它的内能增大，温度急剧升高，这是通过做功来改变轮胎的内能。
甲图中将食品放入冰箱内，食品温度高于冰箱内的温度，食品向外放热，内能减小，温度降低，这是通过热传递来改变食品的内能；
乙图中冬天搓手取暖，双手克服摩擦做功，使双手内能增大，温度升高，这是通过做功来改变双手的内能；
丙图中取暖器取暖，取暖器向外放出热量，使室内空气内能增大，温度升高，这是通过热传递来改变空气的内能；
丁图中汽油机压缩冲程中，活塞压缩气体做功，使气体内能增大，温度升高，这是通过做功来改变气体的内能。
故乙、丁符合题意，甲、丙不符合题意。
故选A。
4. 关于温度、内能和热量，下列说法正确的是（　　）
A. 冰熔化成水，质量不变，温度不变，内能不变 B. 内能小的物体可以将热量传递给内能大的物体
C. 0℃的冰块没有内能 D. 物体温度升高，物体一定吸收了热量
【答案】B
【解析】
【详解】A．冰熔化成水，不断吸热，温度不变，其内能变大，故A错误；
B．内能小的物体温度可能高，故内能小的物体也可能将热量传递给内能大的物体，故B正确；
C．任何物体都有内能，故C错误；
D．物体的温度升高，可能是吸收了热量，也可能是别的物体对它做了功，故D错误。
故选B。
5. 由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式接入电路中，不计温度的影响，则（　　）

A. 通过两段导体的电流：IAB＜IBC
B. 两段导体的电阻值：RAB=RBC
C. 两段导体的电阻值：RAB＜RBC
D. 通过两段导体的电流：IAB=IBC
【答案】D
【解析】
【详解】AD．AB和BC两段导体串联，串联电路中的电流处处相等，IAB=IBC，故A错误；D正确；
BC．导体的电阻与导体的材料、长度和面积有关。由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，两段导体的电阻值：RAB＞RBC，故BC错误。
故选D。
6. 图中用同一滑轮组在相同的时间内分别将物体A和物体B匀速提升相同的高度，与提升B相比，提升A的过程滑轮组的机械效率较大。若不计绳重与摩擦，提升A的过程中下列说法正确的是（　　）

A. 额外功较小 B. 有用功相等 C. 总功较大 D. 总功的功率较小
【答案】C
【解析】
【详解】A．由题可知，提起两物体所用的滑轮组相同，将物体提升相同的高度，不计绳重和摩擦，克服动滑轮重力所做的功是额外功，由W额=G动h可知，提升A和B所做的额外功相同，故A错误；
BCD．滑轮组的机械效率
η=
额外功相同，提升A物体时滑轮组的机械效率较大，所以提升A物体所做的有用功较大，由W总=W有+W额可知，提升A物体所做的总功较大，由P=可知总功的功率较大，故BD错误，C正确。
故选C。
7. 有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时AB的总电流分别为（　　）

A. 2V 1A B. 2V 0.5A C. 3V 1A D. 3V 0.5A
【答案】C
【解析】
【详解】由图得，当AB的电流都为0.2A时，AB的电压都为1V，B的电压都为2V，因此它们串联时电流为0.2A的总电压为

当AB的电压都为2.5V时，AB的电流都0.5A，因此它们并联在另一电路时电压为2.5VA时，电路的总电流为

故A符合题意，BCD不符合题意。
故选C。
8. 如图所示，旅客进入火车站通过刷脸机，当身份信息和人脸信息都符合时，电动机转动打开闸门，才能进入火车站。小金设计了电路模拟刷脸机，能达到相同效果的电路图是（　　）

A. B.
C. D.
【答案】A
【解析】
【详解】根据题意知，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，由各选项图知，故A符合题意，BCD不符合题意。
故选A。
9. 掷实心球是长春市中考体育考试项目之一。实心球离手后，在空中飞行过程中动能Ek随时间t变化的曲线最接近的是（　　）

A. B.
C. D.
【答案】B
【解析】
【详解】如图，实心球在整个飞行过程中，质量不变，实心球一直在运动，动能不为零。从出手到最高点过程中速度减小，此过程动能减小；在下落的过程中，速度不断增大，到达地面最大，此过程动能增大；整个过程动能先减小再增大，处于最高点时竖直方向速度为0，但水平方向仍然有速度，因此动能不为0，故B符合题意，ACD不符合题意。
故选B。
10. 如图所示，平地O点两侧粗糙程度不同，物体一直受到沿平方向3N的F。物体经过M点开始计时，每经过相同时间，虚线框记录物体的位置。物体在MO段做匀速直线运动。F在MN、OP段做功分别为W1、W2，功率分别为P1、P2，则（　　）

A. W1＜W2；P1＞P2
B. W1＝W2；P1＞P2
C. W1＞W2；P1＜P2
D. W1＝W2；P1＜P2
【答案】D
【解析】
分析】
【详解】由图可知，MN段和OP段的路程都为
s＝3m
拉⼒都是
F＝3N
由W＝Fs可得做的功
W1＝W2
由题知，每经过相同时间，⽤虚线框记录物体的位置，设MN段⽤的时间tMN＝2t，则OP段⽤的时间tOP＝t，所以tMN>tOP，做的功相同，由P＝可知
P1 综上分析可知，D正确，符合题意。
故选D。
11. 如图所示是“探究不同物质吸热升温现象”和“比较不同燃料燃烧时放出的热量”的实验，关于这两个实验，下列说法正确的是（　　）

A. 研究对象都是容器中被加热的物体
B. 甲图是通过加热时间来反映物体吸收热量的多少，乙图是通过温度计上升的示数来比较燃料燃烧放出热量的多少
C. 甲乙两实验中都要控制燃料的质量相同、被加热物体的质量相同
D. 除了图中所示的测量器材，两个实验都要用到天平和秒表
【答案】B
【解析】
【详解】A．甲图中研究对象是水和沙子，乙图中研究对象是酒精和碎纸片，故A错误；
B．甲图是比较水和沙子的吸热能力，通过加热时间来反映物体吸收热量的多少；乙图是比较酒精和碎纸片热值的大小，通过温度计上升的示数来比较燃料燃烧放出热量的多少，故B正确；
C．甲图中实验需要燃烧相同的燃料，加热物体的质量相同，乙图中实验燃料的质量相同，让水的质量相同，故C错误；
D．乙图中实验不需要秒表，让燃料燃烧干净，比较水升高的温度，故D错误。
故选B。
12. 如图所示电路，闭合开关 S1、S2时，小灯泡 L1 和 L2发光，电压表有示数，电流表 A1的示数为 0.9A，电流表 A2 的示数如图乙所示，下列说法中不正确的是（　　）

A. 电流表 A1测量干路电流，通过小灯泡 L1的电流为 0.6A
B. 电压表测量小灯泡 L1两端的电压
C. 取下小灯泡 L1 时，小灯泡 L2仍能发光
D. 只断开开关 S2时，电流表 A1有示数，电流表 A2 无示数，电压表有示数
【答案】D
【解析】
【详解】由图知道，小灯泡 L1 和 L2并联，电压表测量电源电压，电流表 A1测量干路电流，电流表 A2测量灯泡L2的电流，
A．由图乙知道，电流表 A2若选择0-0.6A量程，则示数为0.3A，若选择0-3A量程，则示数为1.5A，由于电流表 A1的示数为 0.9A，根据并联电路电流的特点，电流表 A2 的示数会小于电流表 A1的示数，即电流表 A2 的示数是0.3A，通过小灯泡 L1 的电流为 0.6A，故A正确，不符合题意；
B．由图知道，小灯泡 L1 和 L2并联在电源两端，故电压表测量电源电压，即测量小灯泡 L1 两端的电压，故B正确，不符合题意；
C．由于小灯泡 L1 和 L2并联，各支路互不影响，所以，取下小灯泡 L1 时，小灯泡 L2 仍能发光，故C正确，不符合题意；
D．由图知道，开关 S2接在干路上，所以，当只断开开关 S2 时，形成断路，整个电路无电流，则电流表 A1 与电流表 A2都 无示数，电压表有示数，故D错误，符合题意。
故选D。
二、填空题（每空1分，共28分）
13. 2021年我国航天事业取得了重大突破，请回答下列相关问题：

（1）火箭在上升过程中与空气摩擦导致内能___________（选填“变小”“不变”或“变大”），此内能改变是通过___________的方式实现的。
（2）现代火箭用液态氢作燃料，是因为它具有较大的_________，燃烧时将___________能转化为燃气的内能，再转化为火箭的机械能。
（3）我国火箭回收方式是：火箭消耗完燃料后将自动脱离飞船，借助降落伞落回地面，则在匀速下落过程中，火箭的动能________（选填“变小”“不变”或“变大”下同），机械能_________。
【答案】 ①. 变大 ②. 做功 ③. 热值 ④. 化学 ⑤. 不变 ⑥. 变小
【解析】
【详解】（1）[1][2]火箭在上升过程中，火箭和空气之间有摩擦，克服摩擦做功，火箭的内能变大，此内能改变是通过做功的方式实现的。
（2）[3]现代火箭采用液态氢做为火箭的燃料，原因是液态氢具有较大的热值，燃烧时能放出更多的热量。
[4]燃烧时将燃料的化学能先转化为内能，然后燃气对火箭做功，又将内能转化为火箭的机械能。

（3）[5][6]火箭匀速下落过程中，质量不变，速度不变，高度逐渐变小，则动能不变，重力势能变小，机械能变小。
14. “文明城市”的创建让泰兴更美更洁净，如图所示，园林工人使用的剪刀可以省 _____，环卫工人使用的扫帚可以省 _____。

【答案】 ①. 力 ②. 距离
【解析】
【详解】[1]园林工人使用的剪刀，在使用过程中，动力臂大于阻力臂，是省力杠杆。
[2]环卫工人使用的扫帚，在使用过程中，动力臂小于阻力臂，是费力杠杆，但省距离。
15. 如图所示，在吹气球时，吹大了气球没握住，它叫啸着飞跑了！你及时捡起气球会发现它的嘴部温度变 _____（选填“高/低”），该过程的能量转化过程与图_______（选填“乙/丙”）所示热机工作冲程相同。若该热机的飞轮转速1800 r/min，则热机每秒完成_______个冲程。汽油机完成一个工作循环时，需要吸入 2L 的燃料，其质量为______kg，这些燃料完全燃烧放出的热量为_________J。若这些热量有 84% 被质量为 10kg 的水吸收，水的温度能够上升___℃。（ρ燃料=1.4kg/m3，q=4.6×107J/kg，c=4.2×103J/（kgC））

【答案】 ① 低 ②. 丙 ③. 60 ④. 2.8×10-3 ⑤. 1.288×105 ⑥. 2.576
【解析】
【详解】[1]气球飞出时，气球里的气体向外冲出，体积膨胀对外做功，内能转化为机械能，气体内能减小，所以捡起气球会发现它的嘴部温度变低。
[2]图乙为压缩冲程，活塞压缩气体做功，将机械能转化为内能；图丙为做功冲程，气体推动活塞对外做功，将内能转化为机械能，所以该过程的能量转化过程与图丙所示热机工作冲程相同。
[3]若该热机的飞轮转速1800 r/min，即30r/s，飞轮转一圈完成两个冲程，则热机每秒完成60个冲程。
[4]2L 燃料的质量为
m=ρ燃料V=14kg/m3×2×10-3m3=2.8×10-3kg
[5]这些燃料完全燃烧放出的热量为
Q=qm=4.6×107J/kg×2.8×10-3kg=1.288×105J
[6]水吸收的热量为

水升高的温度为

16. 如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的 ________

【答案】开关
【解析】
【详解】房卡能够对用电器的工作加以控制，所以房卡相当于电路中的开关，对电路起到制作用．
17. 小明利用所学的物理知识，制作了“会跳的卡片”和“水果电池”，如图所示。

（1）图甲是他制作的“会跳的卡片”，用手把它平压在桌面上，使橡皮筋伸长，迅速松手后，卡片就会弹跳起来。图中A 为外表面，B 为内表面，实验时应把_______面（选填“A/B”）紧贴桌面后松手，橡皮筋能对卡片______ ，使卡片能向上运动。小明还利用相同的橡皮筋和卡纸做了图乙、丙中的两张卡片，压平后____（选填“乙/丙”）图中卡片可以弹跳得更高一些。
（2）他把两种不同的金属片插入柠檬，制成“水果电池”，并用电压表正确测量水果电池的电压，如图丁所示，则 B金属片是电源的_____极。水果电池是将化学能转化为电能，这个过程中的能量转化与电动车__________（选填序号：①骑行②充电）时电池的能量转化相同。
【答案】 ①. B ②. 做功 ③. 乙 ④. 负 ⑤. ①
【解析】
【详解】（1）[1] ]由图可知，要利用橡皮筋收缩时将它的弹性势能转化为卡片的动能，才能使卡片跳起来，所以要把卡片B面紧贴桌面后松开。
[2]松开后，橡皮筋收缩，对卡片做功，橡皮筋的弹性势能转化为卡片的动能，所以卡片能跳起来。
[3]弹性势能的大小与物体发生弹性形变的程度有关，乙图中卡片压平时橡皮筋的弹性形变程度更大一些，所以它能够转化的动能更多，卡片跳的更高。
（2）[4]图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，即金属片A是水果电池的正极，B是该水果电池的负极。
[5]电动车骑行时先将化学能转化为电能，再将电能转化为电动车的机械能；充电时将电能转化为化学能，故①符合题意，②不符合题意。
故选①。
18. 将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，电流表A1的读数为_______ A，由此可知通过灯泡L2的电流大小为_________ A．

【答案】 ①. 0.24 ②. 0.46
【解析】
【详解】由电路图可以知道,两灯泡并联,电流表A1测L1支路的电流,电流表A2测干路电流.
∵并联电路中干路电流等于各支路电流之和,即干路电流大于任意支路的电流,而从两表指针偏转位置来看,A2偏转的比A1还小,∴电流表A1的量程为0~0.6A,分度值为0.02A,示数I1=0.24A,电流表A2的量程为0~3A,分度值为0.1A,示数I=0.7A，∵并联电路电流规律:I=I1+I2,∴通过灯L2的电流:I2=I-I1=0.7A-0.24A=0.46A.
【点睛】由电路图可以知道,两灯泡并联,电流表A1测L1支路的电流,电流表A2测干路电流,根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数,根据并联电路的电流特点求出通过灯L2电流
19. 如图所示的电路中，电源电压为8V，闭合开关后，电压表的示数为3V，L1两端电压为______V ， L2两端电压为______V，若工作过程中开关S突然断开，则电压表示数____（均选填“变大/变小/不变”）

【答案】 ①. 5 ②. 3 ③. 变大
【解析】
【详解】[1][2]如图，当闭合开关时，两灯串联，电压表测L2两端电压，故L2两端电压为3V，根据串联电路电压规律可知，L1两端电压为
U1=U-U2=8V-3V=5V
[3]若工作过程中开关S突然断开，则电压表和L1串联在电路中，电压表测电源电压，示数为8V，故电压表示数变大。
20. 如图甲所示的装置，A 是重 15N 的空吊篮，绳子 B 和 C 能承受的最大拉力分别为 100N 和 50N，质量为 50kg 的小明同学将 A 提升到高处，施加的拉力 F 随时间变化关系如图乙所示，A 上升的速度随时间变化关系如图丙所示，忽略绳重及摩擦，则第 2s 内拉力 F 的功率为______W，动滑轮重为______N，此装置提升货物的最大机械效率为______％。

【答案】 ①. 40 ②. 5 ③. 80%
【解析】
【详解】[2]由图丙知道，在1～2s内（第2s内）A被匀速提升，由图乙知道,拉力F=10N，由图甲知道，n=2，忽略绳重及摩擦，拉力

则动滑轮重力
G动=2F-GA=2×10N-15N=5N
[1]由图丙知道，第2s内A上升的速度vA=2m/s，拉力端移动速度
v=2vA=2×2m/s=4m/s
第2s内拉力F的功率

[3]此装置提升重物的机械效率随提升物重的增大而增大，且此装置提升重物的最大机械效率

三、解答题（本题共8小题，共48分）
21. 如图，轻质杠杆的A点挂一重物，O为杠杆的支点。请在杠杆端点B画出杠杆平衡时施加的最小动力F1和所受到的阻力F2的示意图。

【答案】
【解析】
【详解】在B点施加力，并且垂直OB向上，此时动力臂最大，而阻力、阻力臂一定，由杠杆平衡条件可知，此时最省力、用力最小，从B点垂直向上做OB的垂线，即为最小动力F1；由题意可知，过A点做竖直向下的垂线，即为阻力F2，如图所示：

22. 如图所示，请用笔画线在图中画出使用该滑轮组时最省力的绕法。

【答案】
【解析】
【详解】使用滑轮组时，承担物重的绳子段数越多越省力，图中有一个定滑轮和一个动滑轮，承担物重的绳子段数最多为3，故作图如下：

23. 如图丙所示是一种可测定油箱内油面高度的装置，R1是定值电阻，R2是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电压表改装而成，油面上升时，电压表（油量表）的示数变大，请在图中画出电压表所在位置。

【答案】
【解析】
【详解】油面上升时，浮标位置上升，杠杆左端上升右端下降，滑动变阻器阻值变小，根据串联电路分压规律可知，滑动变阻器两端电压变小，定值电阻两端电压变大；油面上升时，电压表（油量表）的示数变大，所以电压表应并联在定值电阻两端，如图所示：

24. 如图所示，斜面长0.5m，高0.1 m，把重为50N物体匀速拉向斜面顶端，弹簧测力计的示数为12.5N，则：
（1）有用功是多少？
（2）该斜面的机械效率为多少？
（3）物体在斜面上受到的摩擦力为多少？

【答案】（1）5J；（2）80%；（3）2.5N
【解析】
【详解】解：（1）有用功为
W有用=Gh=50N×0.1m=5J
（2）总功为
W总=Fs=12.5N×0.5m=6.25J
该斜面的机械效率为

（3）额外功为
W额外=W总-W有用=6.25J-5J=1.25J
克服摩擦力做的功为额外功，故物体在斜面上受到的摩擦力为

答：（1）有用功是5J；
（2）该斜面的机械效率为80%；
（3）物体在斜面上受到的摩擦力为2.5N。
25. 我国第一款自主品牌的高端豪华轿车“红旗HQ3”在某段平直公路上进行测试，汽车以18m/s的速度匀速行驶了5min，消耗燃油0.3kg，汽车发动机的牵引力是1000N。燃油的热值为4.5×107J/kg。求：
（1）消耗的燃油完全燃烧产生的热量Q放；
（2）发动机牵引力的功率P；
（3）发动机的能量转化效率η。
【答案】（1）1.35×107J；（2）1.8×104W；（3）40%
【解析】
【详解】解：（1）消耗的燃油完全燃烧产生的热量
Q放=mq=0.3kg×4.5×107J/kg=1.35×107J
（2）发动机牵引力的功率
P=Fv=1000N×18m/s=1.8×104W
（3）发动机做的功
W=Pt=1.8×104W×5×60s=5.4×106J
则发动机的能量转化效率

答：（1）消耗的燃油完全燃烧产生的热量为1.35×107J；
（2）发动机牵引力的功率为1.8×104W；
（3）发动机的能量转化效率为40%。
26. 某实验小组同学在“探究电流与电阻关系”的实验中，所选电源电压为3V，滑动变阻器规格为“20Ω，1A”。

（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线_____；
（2）改正错误后闭合开关，将5Ω的定值电阻接入电路，移动滑动变阻器的滑片至某一合适位置，电流表的示数如图乙所示，为_____A；
（3）断开开关，将5Ω的定值电阻换为10Ω，闭合开关并相应地将滑动变阻器的滑片向______（选填“左/右”）端移动，这一过程中眼睛要一直观察______表示数的变化；
（4）若实验室还有“20Ω，30Ω，40Ω，50Ω”的定值电阻，每次实验均选用单个定值电阻连入电路，请把其中能继续完成本实验探究的电阻都写出来______。
【答案】 ①. ②. 0.4 ③. 左 ④. 电压 ⑤. 20Ω，30Ω，40Ω
【解析】
【详解】（1）[1]由图可知，定值电阻R没有连入电路，改正如下图所示：

（2）[2]由图乙可知，电流表选择的是0~0.6A量程，示数为0.4A。
（3）[3][4]由题中数据可知，当接入5Ω的定值电阻时，其两端电压为
U=IR=0.4A×5Ω=2V
在“探究电流与电阻关系”的实验中，应控制定值电阻两端电压不变；将5Ω的定值电阻换为10Ω后，根据串联电路分压规律可知，定值电阻两端电压变大；为使定值电阻两端电压不变，应该增大滑动变阻器的阻值，使滑动变阻器分担更大电压，所以应该将滑动变阻器的滑片向左端移动；在此过程中，眼睛要一直观察电压表示数的变化，直到其示数变为2V。
（4）[5]实验中，要使定值电阻两端电压保持不变，因为电源电压不变，所以滑动变阻器两端电压也不变，根据串联电路分压规律可知，定值电阻与滑动变阻器接入电路的阻值之比等于它们两端电压之比，所以当滑动变阻器接入电路的阻值最大时，其对应的接入的定值电阻的阻值也达到最大，故有

代入数据得

解得，最大可接入的定值电阻的阻值为

故能继续完成本实验探究的电阻有20Ω，30Ω，40Ω。
27. 在“测量滑轮组的机械效率”的实验中，某实验小组用同一滑轮组进行了三次实验（如图所示）。

次数
钩码重/N
钩码上升距离
/cm
弹簧测力计示数/N
弹簧测力计上升距离/cm
机械效率/%
1
2
10
0.8
30
83.3
2
4
10
1.5
30

3
6
10

30
90.9
实验数据记录如上表：
（1）实验中，应______拉动弹簧测力计；
（2）在第 2 次实验中，滑轮组的机械效率 η 为______（保留一位小数）；
（3）根照实验结论推测，使用该滑轮组再次将重为 8N 的物体匀速提升 10cm，此时滑轮组的机械效率可能为：______；
A．71.6% B．82.6% C．92.4% D．100%
（4）另一实验小组改变动滑轮的重，提升同一物体进行多次实验，获得数据并绘制出如图丁的图像分析。可知：被提升物体所受的重力相同时，动滑轮越重，滑轮组的机械效率越______（填“高”或“低”）；分析图像中的 A 点可知，被提升物体所受的重力为______N（忽略绳重和摩擦）。
【答案】 ①. 竖直向上匀速 ②. 88.9% ③. C ④. 低 ⑤. 12
【解析】
【详解】（1）[1]实验中，应竖直向上匀速拉动弹簧测力计，让整个装置处于平衡状态，测力计的示数才等于拉力的大小。
（2）[2]由实验数据知，第2次实验中，提升钩码所做的有用功
W有=Gh=4N×0.1m=0.4J
绳子端拉力所做的总功
W总=Fs=1.5N×0.3m=4.5J
滑轮组的机械效率

（3）[3]由表格数据知，提升的重物越重，滑轮组的机械效率越高，钩码重为6N时，机械效率已为90.9%，那么提升物体的重为8N时，机械效率可能达到92.4%，但不可能达到100%，因为在利用滑轮组提升重物时，总会做额外功，故ABD不符合题意，C符合题意。
故选C。
（4）[4]由图丁知，被提升物体所受的重力相同时，动滑轮越重，滑轮组的机械效率越低。
[5]由图示知，动滑轮的重力为4N，机械效率为75%。而实验中，滑轮组承重绳子为3根。在忽略绳重和摩擦时有
F1=
所以

即

解得被提升物体所受的重力
G1=12N
28. 在“探究影响动能大小因素”的实验中，小明让质量不同的铁球从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离，如图甲所示。

（1）从同一高度由静止释放的目的是 ____，该实验的目的是探究铁球的动能大小与 ____的关系；
（2）该实验是通过观察 ____的大小，来比较铁球动能的大小；
（3）小华同学利用小车、速度传感器和其他仪器，也进行了“探究影响动能大小因素”的实验，如图乙。他测量了小车在水平面上运动的初速度和滑行的距离，数据如下表所示。
实验次数
1
2
3
4
小车速度v/（cm/s）
8
16
24
32
小车滑行的距离s/cm
10
40
②
160
分析实验数据得出：②处的数值是 ______；
（4）在综合实践活动中，实验小组同学尝试改用如图丙所示装置探究“物体动能大小与哪些因素有关”，同学们经过讨论设计了以下两个实验方案。
方案一：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离；
方案二：用同一钢球将同一弹簧压缩至不同程度后静止释放，撞击同一木块，比较木块被撞击的距离。
上述方案可行的是：______（填字母）。
A．只有方案一可行 B．只有方案二可行 C．两个方案均可行 D．两个方案均不行
【答案】 ①. 使小球到达水平面时具有相同的速度 ②. 质量 ③. 木块移动的距离 ④. 90 ⑤. B
【解析】
【详解】（1）[1] 铁球释放时位置越高，到达水平面时的速度越大，将铁球从同一高度由静止释放的目的是为了使铁球到达水平面时具有相同的速度。
[2]该实验改变铁球的质量，控制铁球到达水平面时的速度相同，目的是探究铁球的动能大小与质量的关系。
（2）[3]铁球的动能不便于直接测量，所以实验中利用铁球的动能推动木块做功，该实验是通过观察木块移动的距离的大小，来比较铁球动能的大小。
（3）[4]分析表中数据可知，当小车速度为原来2倍时，小车滑行的距离为原来的4倍；当小车速度为原来4倍时，小车滑行的距离为原来的16倍；第3次实验时，小车的速度为第1次实验时的3倍，则第3次实验时小车滑行的距离为第1次时的9倍，②处的数值是90。
（4）[5]将同一弹簧压缩相同程度后静止释放时，弹簧的弹簧势能相同，转化为钢球的动能也相同，如用质量不同的钢球进行实验，则钢球撞击木块时质量不同，速度也不同，没有控制单一变量，所以方案一不可行；将同一弹簧压缩至不同程度后静止释放，弹簧的弹性势能不同，转化为钢球的动能也不同，如用同一钢球进行实验，则钢球的质量相同，速度不同，撞击同一木块，比较木块被撞击的距离可以得出正确结论，所以方案二可行。
故选B。
29. 某实验小组用如图一所示的装置比较水和煤油的吸热本领。

图一 图二
（1）实验时应控制水和煤油的初温和 _____相同；加热过程中，用搅拌棒搅拌的目的是 ___（图中搅拌棒未画出）；
（2）加热过程中，水和煤油吸收热量的多少是通过 __来判断的；
（3）用两个相同的电加热器来加热，每隔1min记录一次温度，整个实验操作无误。图二甲中，图线 _____可以反映煤油的温度随时间的变化规律，这是因为 _____的吸热能力强；
（4）某小组根据实验数据绘制的图像，如图二乙所示，发现乙图像中AB段与OC段相互平行，分析产生这种现象的原因可能是ma_____mb（选填“大于/小于/等于”）。
【答案】 ①. 质量 ②. 使液体受热均匀 ③. 加热时间 ④. a ⑤. 水 ⑥. 大于
【解析】
【详解】（1）[1]实验时要采用控制变量法，只改变物质的种类，采用相同热源进行加热，同时应控制水和煤油的初温和质量相同，比较它们吸收相同的热量温度的变化来反映它们的吸热本领。
[2]用搅拌棒搅拌的目的是为了使液体受热均匀，减小温度测量的误差。
（2）[3]实验用相同的热源进行加热，相同时间内放出相同的热量，放出的热量被液体吸收，所以加热过程中，水和煤油吸收热量的多少是通过加热时间来判断的。
（3）[4][5]水的吸热能力比煤油强，相同质量的水和煤油，吸收相同热量时水的温度变化较小，所以图二甲中图线 a可以反映煤油的温度随时间的变化规律。
（4）[6]如图二乙所示，图像中AB段与OC段相互平行，表示水和煤油在相同时间内吸收相同热量的情况下，升高的温度相同，产生这种现象的原因可能是水的质量比煤油的质量小，即ma＞mb。
30. 为了探究并联电路的电流规律，小薇设计了如图所示的电流进行实验。

（1）在连接电路时，开关应处于_____状态；
（2）实验中，选择两个小灯泡的规格是 ______（选填“相同/不相同”）的，连接好最后一根导线时，发现小灯泡都亮了，出现这种情况的原因是 __；
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图三中甲、乙、丙所示，可读出：I1＝0.5A，I2＝_____A，I＝_____A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__（写出关系式即可）；
（4）为了验证结论的普遍性，小薇可以采用的是：__；
（5）小敏连接了如图二的实物连接图，此时，电流表测的是_____（“L1”、“L2”、“干路”）的电流。若要测灯L1的电流，请你在图二上只改动一根导线，完成电路的连接_____。（在需改动的导线上打“×”，再画出重新连接后的导线）。
【答案】 ①. 断开 ②. 不相同 ③. 连接电路时开关没有断开 ④. 0.52 ⑤. 1 ⑥. I=I1+I2 ⑦. 换用不同规格的灯泡多测几次 ⑧. 干路 ⑨.
【解析】
【详解】（1）[1]在连接电路时，为了保护电路，开关应处于断开状态。
（2）[2]实验中，为了使得到的结论具有普遍性，选择两个小灯泡的规格是不相同的。
[3]连接好最后一根导线时，发现小灯泡都亮了，说明此时电路是通路，出现这种情况的原因是 连接电路时开关没有断开。
（3）[4]由图知，测量L2电流的电流表选择的是0~0.6A量程，其示数为I2=0.52A。
[5] 由图知，测量干路电流的电流表选择的是0~3A量程，其示数为I=1A。
[6]根据测量结果可知，两支路电流之和为1.02A，干路电流为1A，在误差允许范围内可认为并联电路中干路电流和各支路电流的关系是：I=I1+I2。
（4）[7]为了验证结论的普遍性，小薇可以采用的是：换用不同规格的灯泡多测几次，分析多组数据得出共同遵循的普遍性规律。
（5）[8]如图二所示，电流表串联在干路中，此时，电流表测的是干路电流。
[9]若要测灯L1的电流，应使电路表串联在L1所在的支路中，改动如下：
