高考物理三轮冲刺 考前适应练习二十三　电磁感应中的电路及图像问题（2份，原卷版+解析版）

这是一份高考物理三轮冲刺 考前适应练习二十三　电磁感应中的电路及图像问题（2份，原卷版+解析版），文件包含高考物理三轮冲刺考前适应练习二十三电磁感应中的电路及图像问题原卷版docx、高考物理三轮冲刺考前适应练习二十三电磁感应中的电路及图像问题解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。
考向1 动生电动势的电路问题

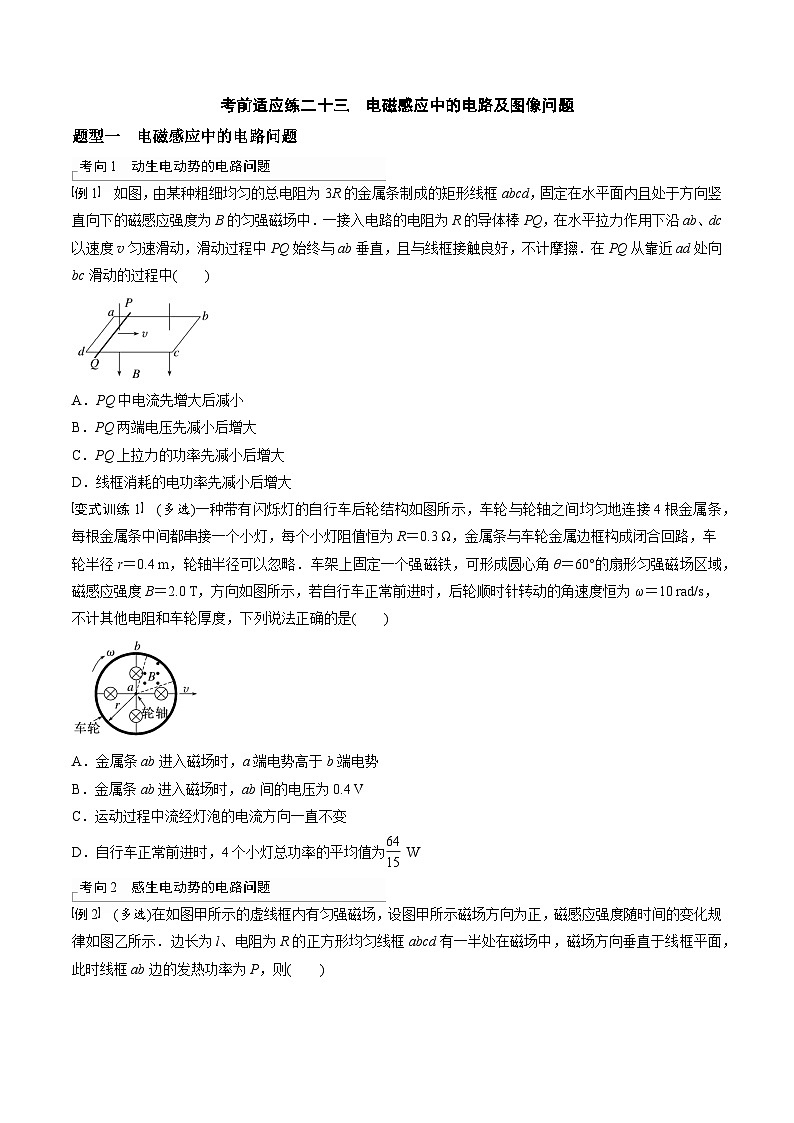

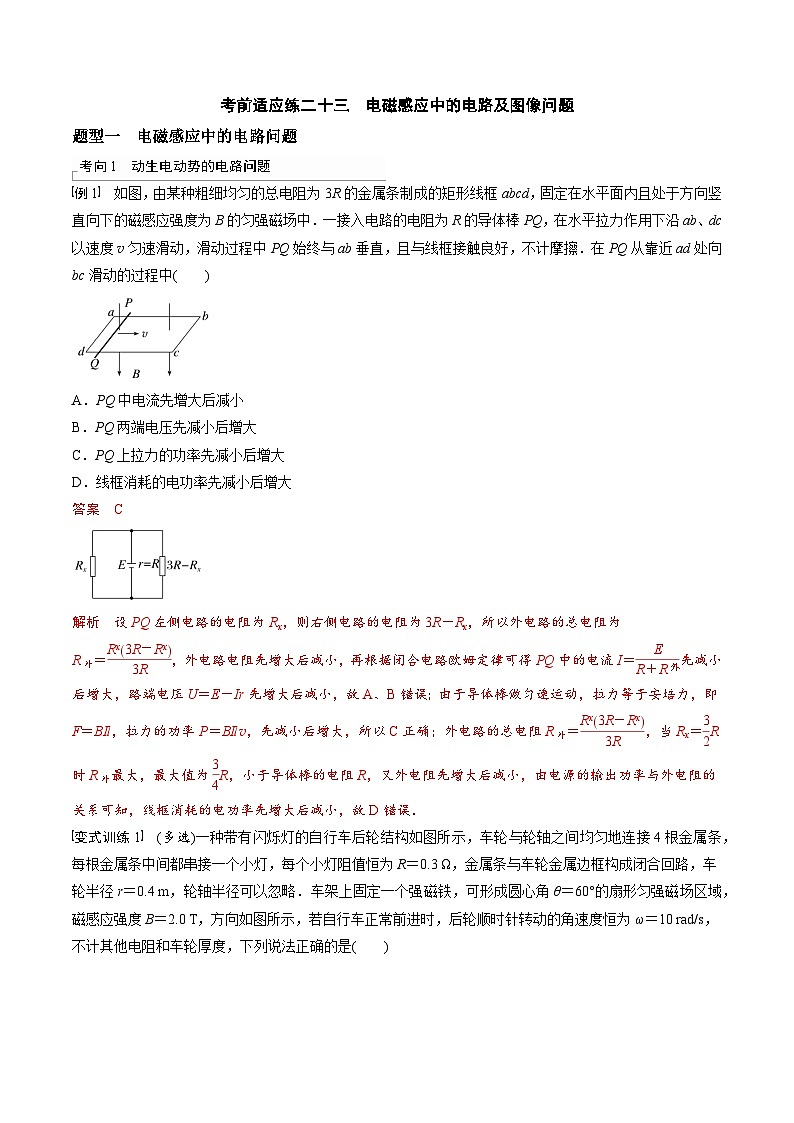

例1 如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的磁感应强度为B的匀强磁场中．一接入电路的电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程中PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中( )
A．PQ中电流先增大后减小
B．PQ两端电压先减小后增大
C．PQ上拉力的功率先减小后增大
D．线框消耗的电功率先减小后增大
答案 C
解析 设PQ左侧电路的电阻为Rx，则右侧电路的电阻为3R－Rx，所以外电路的总电阻为
R外＝eq \f(Rx3R－Rx,3R)，外电路电阻先增大后减小，再根据闭合电路欧姆定律可得PQ中的电流I＝eq \f(E,R＋R外)先减小后增大，路端电压U＝E－Ir先增大后减小，故A、B错误；由于导体棒做匀速运动，拉力等于安培力，即F＝BIl，拉力的功率P＝BIlv，先减小后增大，所以C正确；外电路的总电阻R外＝eq \f(Rx3R－Rx,3R)，当Rx＝eq \f(3,2)R时R外最大，最大值为eq \f(3,4)R，小于导体棒的电阻R，又外电阻先增大后减小，由电源的输出功率与外电阻的关系可知，线框消耗的电功率先增大后减小，故D错误．

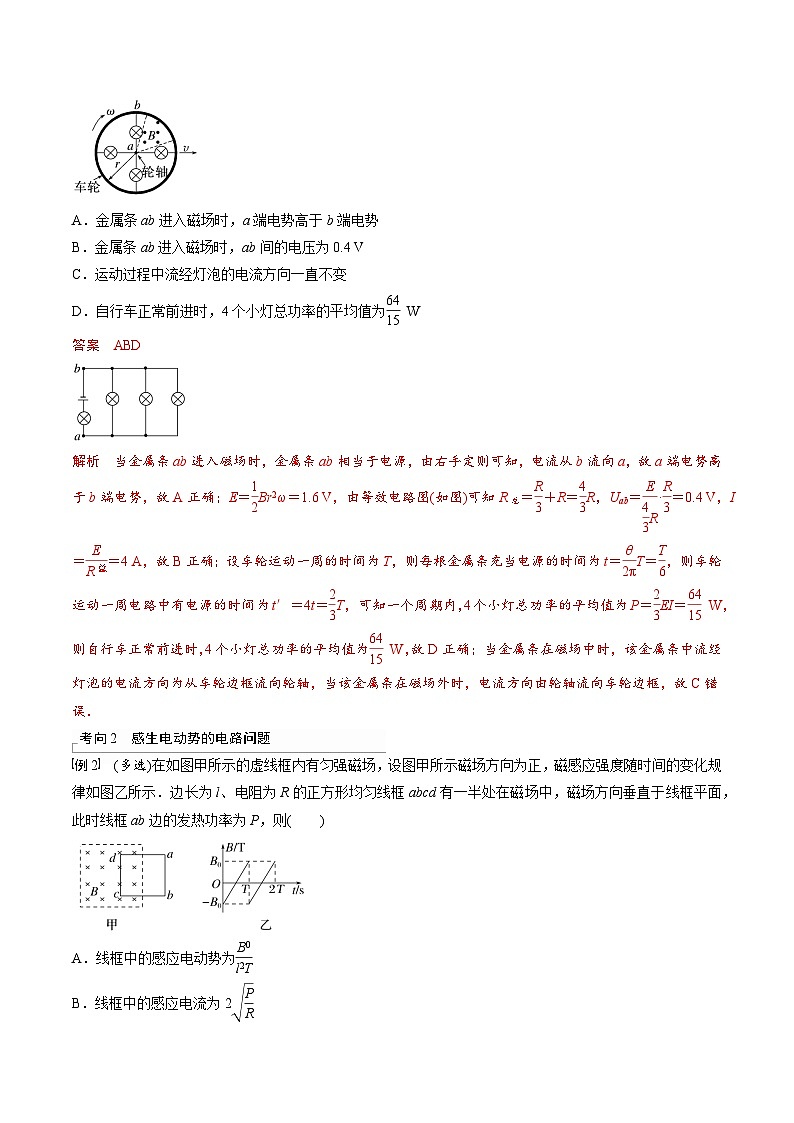

变式训练1 (多选)一种带有闪烁灯的自行车后轮结构如图所示，车轮与轮轴之间均匀地连接4根金属条，每根金属条中间都串接一个小灯，每个小灯阻值恒为R＝0.3 Ω，金属条与车轮金属边框构成闭合回路，车轮半径r＝0.4 m，轮轴半径可以忽略．车架上固定一个强磁铁，可形成圆心角θ＝60°的扇形匀强磁场区域，磁感应强度B＝2.0 T，方向如图所示，若自行车正常前进时，后轮顺时针转动的角速度恒为ω＝10 rad/s，不计其他电阻和车轮厚度，下列说法正确的是( )
A．金属条ab进入磁场时，a端电势高于b端电势
B．金属条ab进入磁场时，ab间的电压为0.4 V
C．运动过程中流经灯泡的电流方向一直不变
D．自行车正常前进时，4个小灯总功率的平均值为eq \f(64,15) W
答案 ABD
解析 当金属条ab进入磁场时，金属条ab相当于电源，由右手定则可知，电流从b流向a，故a端电势高于b端电势，故A正确；E＝eq \f(1,2)Br2ω＝1.6 V，由等效电路图(如图)可知R总＝eq \f(R,3)＋R＝eq \f(4,3)R，Uab＝eq \f(E,\f(4,3)R)·eq \f(R,3)＝0.4 V，I＝eq \f(E,R总)＝4 A，故B正确；设车轮运动一周的时间为T，则每根金属条充当电源的时间为t＝eq \f(θ,2π)T＝eq \f(T,6)，则车轮运动一周电路中有电源的时间为t′＝4t＝eq \f(2,3)T，可知一个周期内，4个小灯总功率的平均值为P＝eq \f(2,3)EI＝eq \f(64,15) W，则自行车正常前进时，4个小灯总功率的平均值为eq \f(64,15) W，故D正确；当金属条在磁场中时，该金属条中流经灯泡的电流方向为从车轮边框流向轮轴，当该金属条在磁场外时，电流方向由轮轴流向车轮边框，故C错误．
考向2 感生电动势的电路问题

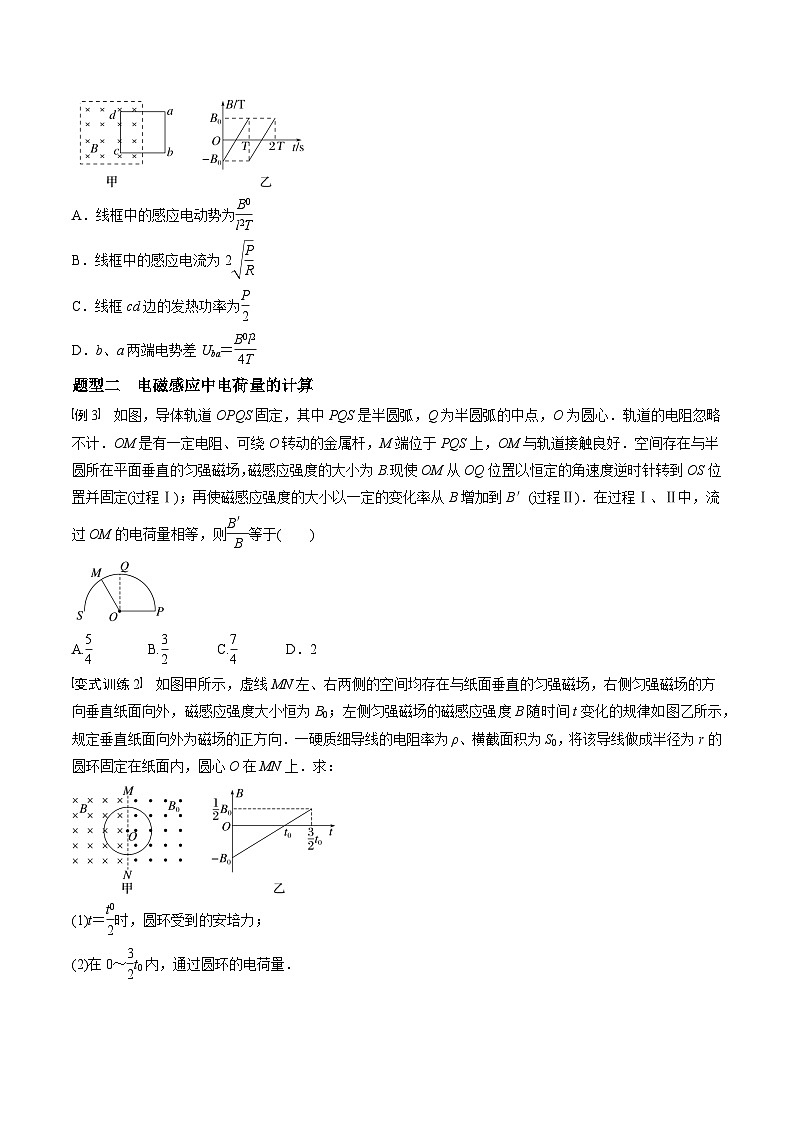

例2 (多选)在如图甲所示的虚线框内有匀强磁场，设图甲所示磁场方向为正，磁感应强度随时间的变化规律如图乙所示．边长为l、电阻为R的正方形均匀线框abcd有一半处在磁场中，磁场方向垂直于线框平面，此时线框ab边的发热功率为P，则( )
A．线框中的感应电动势为eq \f(B0,l2T)
B．线框中的感应电流为2eq \r(\f(P,R))

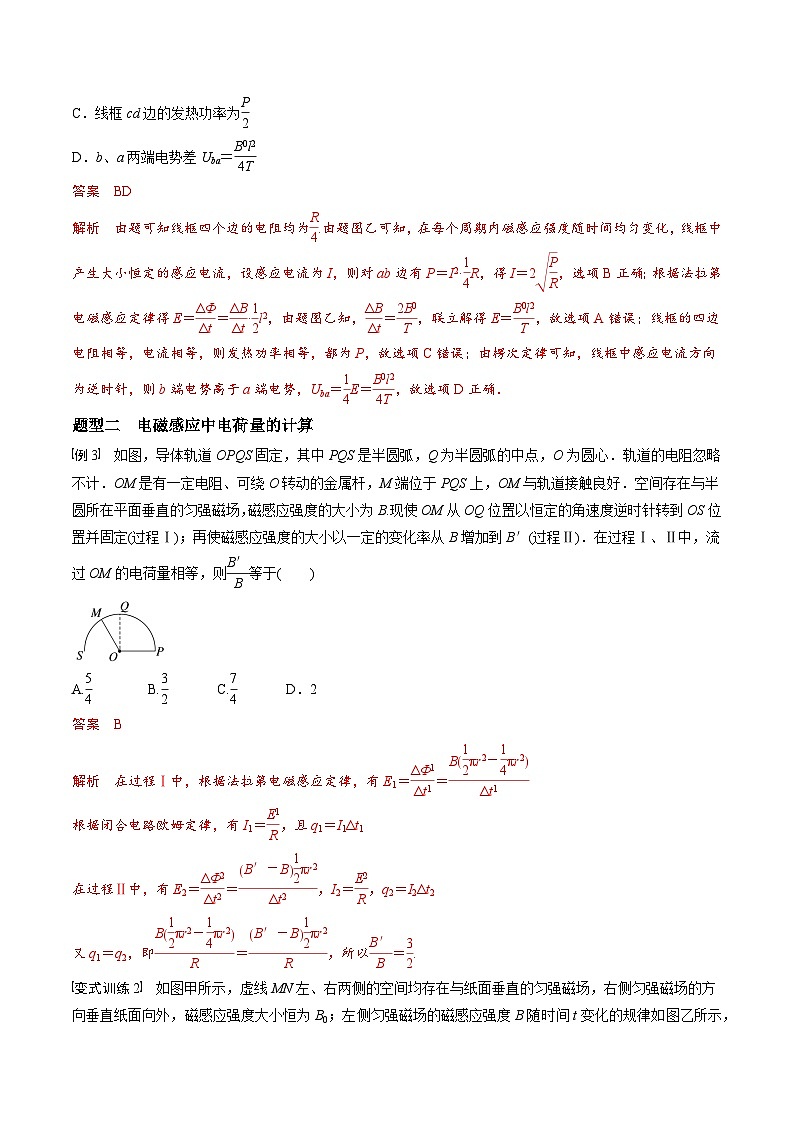

C．线框cd边的发热功率为eq \f(P,2)
D．b、a两端电势差Uba＝eq \f(B0l2,4T)
答案 BD
解析 由题可知线框四个边的电阻均为eq \f(R,4).由题图乙可知，在每个周期内磁感应强度随时间均匀变化，线框中产生大小恒定的感应电流，设感应电流为I，则对ab边有P＝I2·eq \f(1,4)R，得I＝2eq \r(\f(P,R))，选项B正确；根据法拉第电磁感应定律得E＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)·eq \f(1,2)l2，由题图乙知，eq \f(ΔB,Δt)＝eq \f(2B0,T)，联立解得E＝eq \f(B0l2,T)，故选项A错误；线框的四边电阻相等，电流相等，则发热功率相等，都为P，故选项C错误；由楞次定律可知，线框中感应电流方向为逆时针，则b端电势高于a端电势，Uba＝eq \f(1,4)E＝eq \f(B0l2,4T)，故选项D正确．
题型二 电磁感应中电荷量的计算
例3 如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心．轨道的电阻忽略不计．OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则eq \f(B′,B)等于( )
A.eq \f(5,4) B.eq \f(3,2) C.eq \f(7,4) D．2
答案 B
解析 在过程Ⅰ中，根据法拉第电磁感应定律，有E1＝eq \f(ΔΦ1,Δt1)＝eq \f(B\f(1,2)πr2－\f(1,4)πr2,Δt1)
根据闭合电路欧姆定律，有I1＝eq \f(E1,R)，且q1＝I1Δt1
在过程Ⅱ中，有E2＝eq \f(ΔΦ2,Δt2)＝eq \f(B′－B\f(1,2)πr2,Δt2)，I2＝eq \f(E2,R)，q2＝I2Δt2
又q1＝q2，即eq \f(B\f(1,2)πr2－\f(1,4)πr2,R)＝eq \f(B′－B\f(1,2)πr2,R)，所以eq \f(B′,B)＝eq \f(3,2).
变式训练2 如图甲所示，虚线MN左、右两侧的空间均存在与纸面垂直的匀强磁场，右侧匀强磁场的方向垂直纸面向外，磁感应强度大小恒为B0；左侧匀强磁场的磁感应强度B随时间t变化的规律如图乙所示，规定垂直纸面向外为磁场的正方向．一硬质细导线的电阻率为ρ、横截面积为S0，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．求：
(1)t＝eq \f(t0,2)时，圆环受到的安培力；
(2)在0～eq \f(3,2)t0内，通过圆环的电荷量．
答案 (1)eq \f(3B02r2S0,4ρt0)，垂直于MN向左 (2)eq \f(3B0rS0,8ρ)
解析 (1)根据法拉第电磁感应定律，圆环中产生的感应电动势E＝eq \f(ΔB,Δt)S，上式中S＝eq \f(πr2,2)
由题图乙可知eq \f(ΔB,Δt)＝eq \f(B0,t0)
根据闭合电路欧姆定律有I＝eq \f(E,R)
根据电阻定律有R＝ρeq \f(2πr,S0)
t＝eq \f(1,2)t0时，圆环受到的安培力大小F＝B0I·(2r)＋eq \f(B0,2)I·(2r)
联立解得F＝eq \f(3B02r2S0,4ρt0)
由左手定则知，方向垂直于MN向左．
(2)通过圆环的电荷量q＝eq \x\t(I)·Δt
根据闭合电路欧姆定律和法拉第电磁感应定律有eq \x\t(I)＝eq \f(\x\t(E),R)
eq \x\t(E)＝eq \f(ΔΦ,Δt)
在0～eq \f(3,2)t0内，穿过圆环的磁通量的变化量为ΔΦ＝B0·eq \f(1,2)πr2＋eq \f(B0,2)·eq \f(1,2)πr2
联立解得q＝eq \f(3B0rS0,8ρ).

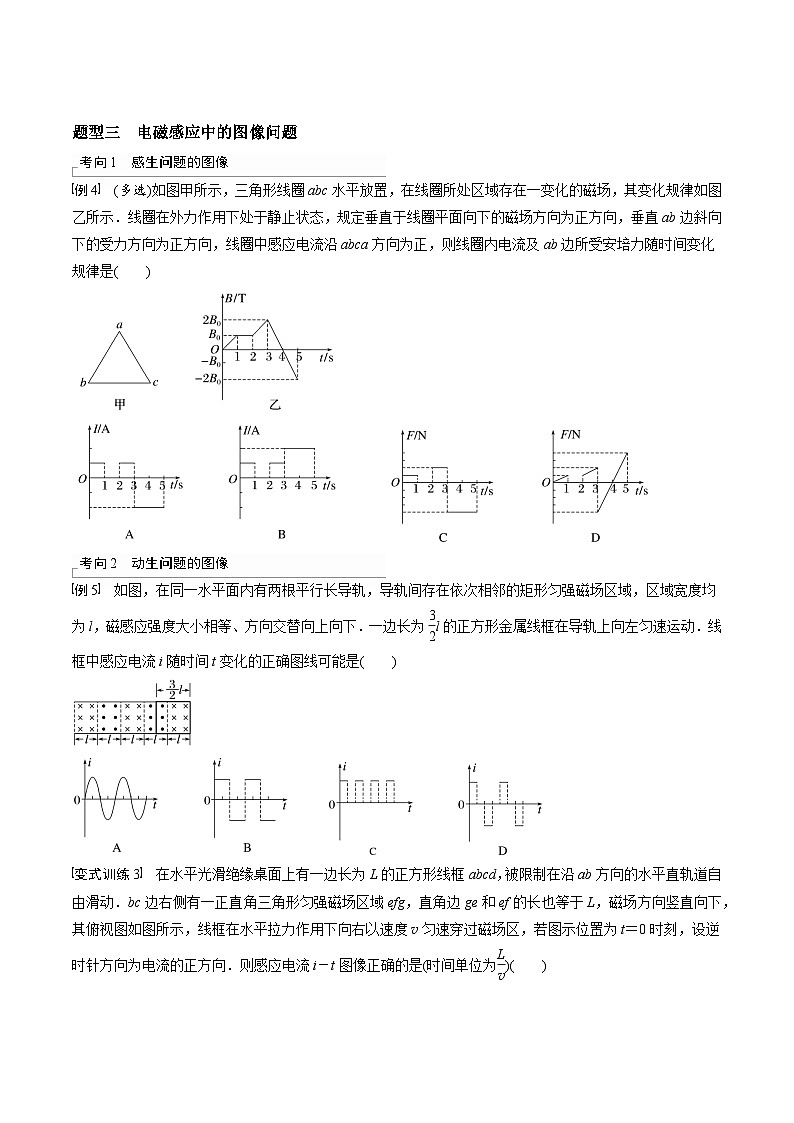

题型三 电磁感应中的图像问题
考向1 感生问题的图像
例4 (多选)如图甲所示，三角形线圈abc水平放置，在线圈所处区域存在一变化的磁场，其变化规律如图乙所示．线圈在外力作用下处于静止状态，规定垂直于线圈平面向下的磁场方向为正方向，垂直ab边斜向下的受力方向为正方向，线圈中感应电流沿abca方向为正，则线圈内电流及ab边所受安培力随时间变化规律是( )

答案 AD
解析 根据法拉第电磁感应定律有E＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)S，根据楞次定律可得感应电流的方向，又线圈中感应电流沿abca方向为正，结合题图乙可得，1～2 s电流为零，0～1 s、2～3 s、3～5 s电流大小恒定，且0～1 s、2～3 s电流方向为正，3～5 s电流方向为负，A正确，B错误；根据安培力的公式，即F安＝BIL，因为每段时间电流大小恒定，磁场均匀变化，可得安培力也是均匀变化，根据左手定则可判断出ab边所受安培力的方向，可知C错误，D正确．
考向2 动生问题的图像
例5 如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下．一边长为eq \f(3,2)l的正方形金属线框在导轨上向左匀速运动．线框中感应电流i随时间t变化的正确图线可能是( )

答案 D
解析 设线路中只有一边切割磁感线时产生的感应电流为i.
分析知，只有选项D符合要求．
变式训练3 在水平光滑绝缘桌面上有一边长为L的正方形线框abcd，被限制在沿ab方向的水平直轨道自由滑动．bc边右侧有一正直角三角形匀强磁场区域efg，直角边ge和ef的长也等于L，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v匀速穿过磁场区，若图示位置为t＝0时刻，设逆时针方向为电流的正方向．则感应电流i－t图像正确的是(时间单位为eq \f(L,v))( )

答案 D
解析 bc边的位置坐标x在0～L的过程，根据楞次定律判断可知线框中感应电流方向沿a→b→c→d→a，为正值．线框bc边有效切线长度为l＝L－vt，感应电动势为E＝Blv＝B(L－vt)·v，随着t均匀增加，E均匀减小，感应电流i＝eq \f(E,R)，即知感应电流均匀减小．同理，x在L～2L过程，根据楞次定律判断出来感应电流方向沿a→d→c→b→a，为负值，感应电流仍均匀减小，故A、B、C错误，D正确．
课时精练
1.如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，匀强磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为( )
A.eq \f(1,2)E B.eq \f(1,3)E C.eq \f(2,3)E D．E
答案 B
解析 a、b间的电势差等于路端电压，而小环电阻占电路总电阻的eq \f(1,3)，故a、b间电势差为U＝eq \f(1,3)E，选项B正确．
2．如图所示，在一磁感应强度B＝0.5 T的匀强磁场中，垂直于磁场方向水平放置着两根相距L＝0.1 m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3 Ω的电阻．导轨上垂直放置着金属棒ab，其接入电路的电阻r＝0.2 Ω.当金属棒在水平拉力作用下以速度v＝4.0 m/s向左做匀速运动时( )
A．ab棒所受安培力大小为0.02 N
B．N、Q间电压为0.2 V
C．a端电势比b端电势低
D．回路中感应电流大小为1 A
答案 A
解析 ab棒产生的感应电动势E＝BLv＝0.2 V，感应电流I＝eq \f(E,R＋r)＝0.4 A，ab棒受到的安培力大小F＝BIL＝0.02 N，A正确，D错误；N、Q之间的电压U＝eq \f(R,R＋r)E＝0.12 V，B错误；由右手定则得a端电势较高，C错误．
3．如图甲，两金属圆环固定在同一绝缘平面内．外圆环通以如图乙所示的电流．规定内圆环a端电势高于b端时，a、b间的电压Uab为正，下列Uab－t图像可能正确的是( )

答案 C
解析 由题图乙可知，0～0.25T0，外圆环电流逐渐增大且eq \f(Δi,Δt)逐渐减小，根据安培定则，外圆环内部磁场方向垂直纸面向里，磁场逐渐增强且eq \f(ΔB,Δt)逐渐减小，根据楞次定律可知，内圆环a端电势高，所以Uab>0，根据法拉第电磁感应定律Uab＝eq \f(ΔΦ,Δt)＝eq \f(ΔB,Δt)·S可知，Uab逐渐减小，t＝0.25T0时eq \f(Δi,Δt)＝0，所以eq \f(ΔB,Δt)＝0，则Uab＝0；同理可知，0.25T0
