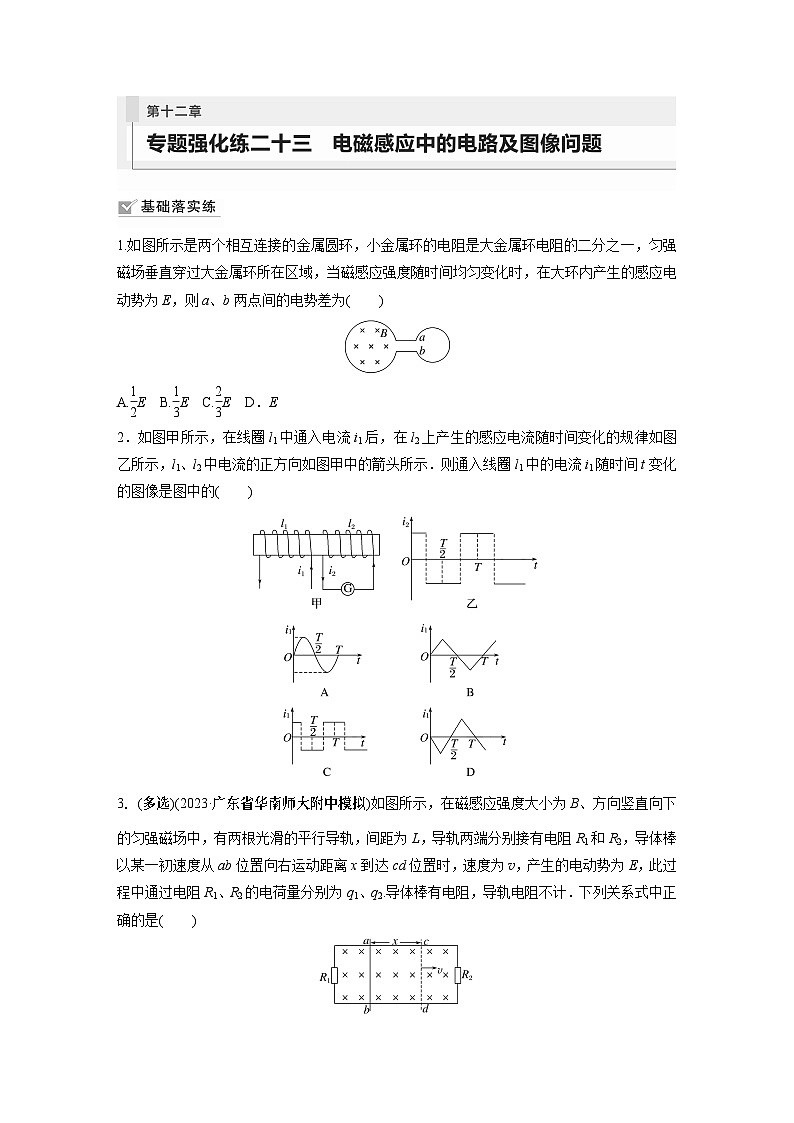

2024届高考物理新一轮复习专题强化试卷：第十二章 专题强化练二十三　电磁感应中的电路及图像问题

1.如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，匀强磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为(　　)

A.E  B.E  C.E  D．E

2．如图甲所示，在线圈l1中通入电流i1后，在l2上产生的感应电流随时间变化的规律如图乙所示，l1、l2中电流的正方向如图甲中的箭头所示．则通入线圈l1中的电流i1随时间t变化的图像是图中的(　　)

3．(多选)(2023·广东省华南师大附中模拟)如图所示，在磁感应强度大小为B、方向竖直向下的匀强磁场中，有两根光滑的平行导轨，间距为L，导轨两端分别接有电阻R1和R2，导体棒以某一初速度从ab位置向右运动距离x到达cd位置时，速度为v，产生的电动势为E，此过程中通过电阻R1、R2的电荷量分别为q1、q2.导体棒有电阻，导轨电阻不计．下列关系式中正确的是(　　)

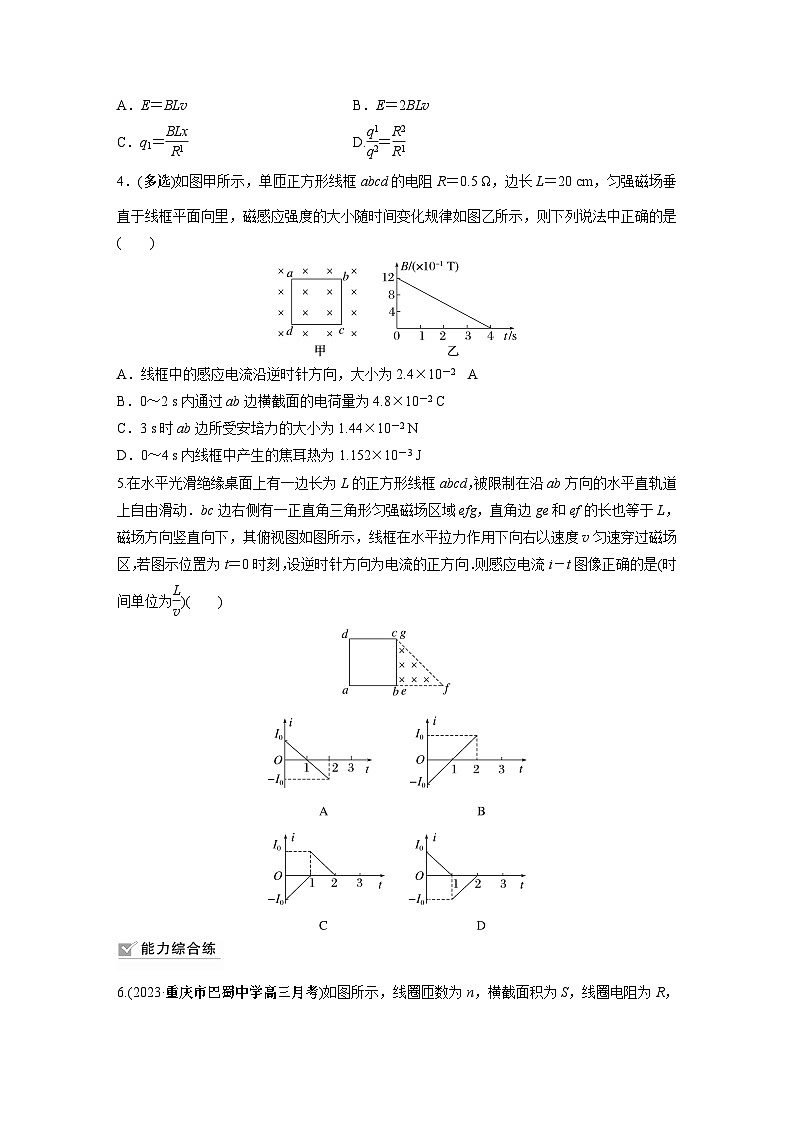

A．E＝BLv   B．E＝2BLv

C．q1＝   D.＝

4．(多选)如图甲所示，单匝正方形线框abcd的电阻R＝0.5 Ω，边长L＝20 cm，匀强磁场垂直于线框平面向里，磁感应强度的大小随时间变化规律如图乙所示，则下列说法中正确的是(　　)

A．线框中的感应电流沿逆时针方向，大小为2.4×10－2  A

B．0～2 s内通过ab边横截面的电荷量为4.8×10－2 C

C．3 s时ab边所受安培力的大小为1.44×10－2 N

D．0～4 s内线框中产生的焦耳热为1.152×10－3 J

5.在水平光滑绝缘桌面上有一边长为L的正方形线框abcd，被限制在沿ab方向的水平直轨道上自由滑动．bc边右侧有一正直角三角形匀强磁场区域efg，直角边ge和ef的长也等于L，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v匀速穿过磁场区，若图示位置为t＝0时刻，设逆时针方向为电流的正方向．则感应电流i－t图像正确的是(时间单位为)(　　)

6.(2023·重庆市巴蜀中学高三月考)如图所示，线圈匝数为n，横截面积为S，线圈电阻为R，处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k，磁场方向水平向右且与线圈平面垂直，电容器的电容为C，两个电阻的阻值均为2R.下列说法正确的是(　　)

A．电容器上极板带负电

B．通过线圈的电流大小为

C．电容器所带的电荷量为

D．电容器所带的电荷量为

7．(2023·山东省模拟)如图甲所示，一长为L的导体棒，绕水平圆轨道的圆心O匀速顺时针转动，角速度为ω，电阻为r，在圆轨道空间存在有界匀强磁场，磁感应强度大小为B.半径小于的区域内磁场竖直向上，半径大于的区域内磁场竖直向下，俯视图如图乙所示，导线一端Q与圆心O相连，另一端P与圆轨道连接给电阻R供电，其余电阻不计，则(　　)

A．电阻R两端的电压为

B．电阻R中的电流方向向上

C．电阻R中的电流大小为

D．导体棒的安培力做功的功率为0

8.(多选)如图，PAQ为一段固定于水平面上的光滑圆弧导轨，圆弧的圆心为O，半径为L.空间存在垂直导轨平面、磁感应强度大小为B的匀强磁场．电阻为R的金属杆OA与导轨接触良好，图中电阻R1＝R2＝R，其余电阻不计．现使OA杆在外力作用下以恒定角速度ω绕圆心O顺时针转动，在其转过的过程中，下列说法正确的是(　　)

A．流过电阻R1的电流方向为P→R1→O

B．A、O两点间电势差为

C．流过OA的电荷量为

D．外力做的功为

9．(多选)(2019·全国卷Ⅱ·21)如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ进入磁场时加速度恰好为零．从PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ的电流随时间变化的图像可能正确的是(　　)

10．如图甲所示，虚线MN左、右两侧的空间均存在与纸面垂直的匀强磁场，右侧匀强磁场的方向垂直纸面向外，磁感应强度大小恒为B0；左侧匀强磁场的磁感应强度B随时间t变化的规律如图乙所示，规定垂直纸面向外为磁场的正方向．一硬质细导线的电阻率为ρ、横截面积为S0，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．求：

(1)t＝时，圆环受到的安培力；

(2)在0～t0内，通过圆环的电荷量．

11．如图所示，光滑的足够长的平行水平金属导轨MN、PQ相距l，在M、P和N、Q间各连接一个额定电压为U、阻值恒为R的灯泡L1、L2，在两导轨间cdfe矩形区域内有垂直导轨平面竖直向上、宽为d0的有界匀强磁场，磁感应强度为B0，且磁场区域可以移动，一电阻也为R、长度大小也刚好为l的导体棒ab垂直固定在磁场左边的导轨上，离灯泡L1足够远．现让匀强磁场在导轨间以某一恒定速度向左移动，当棒ab刚处于磁场时两灯泡恰好正常工作．棒ab与导轨始终保持良好接触，导轨电阻不计．

(1)求磁场移动的速度大小；

(2)若保持磁场不移动(仍在cdfe矩形区域)，而使磁感应强度B随时间t均匀变化，两灯泡中有一灯泡正常工作且都有电流通过，设t＝0时，磁感应强度为B0.试求出经过时间t时磁感应强度的可能值Bt.
