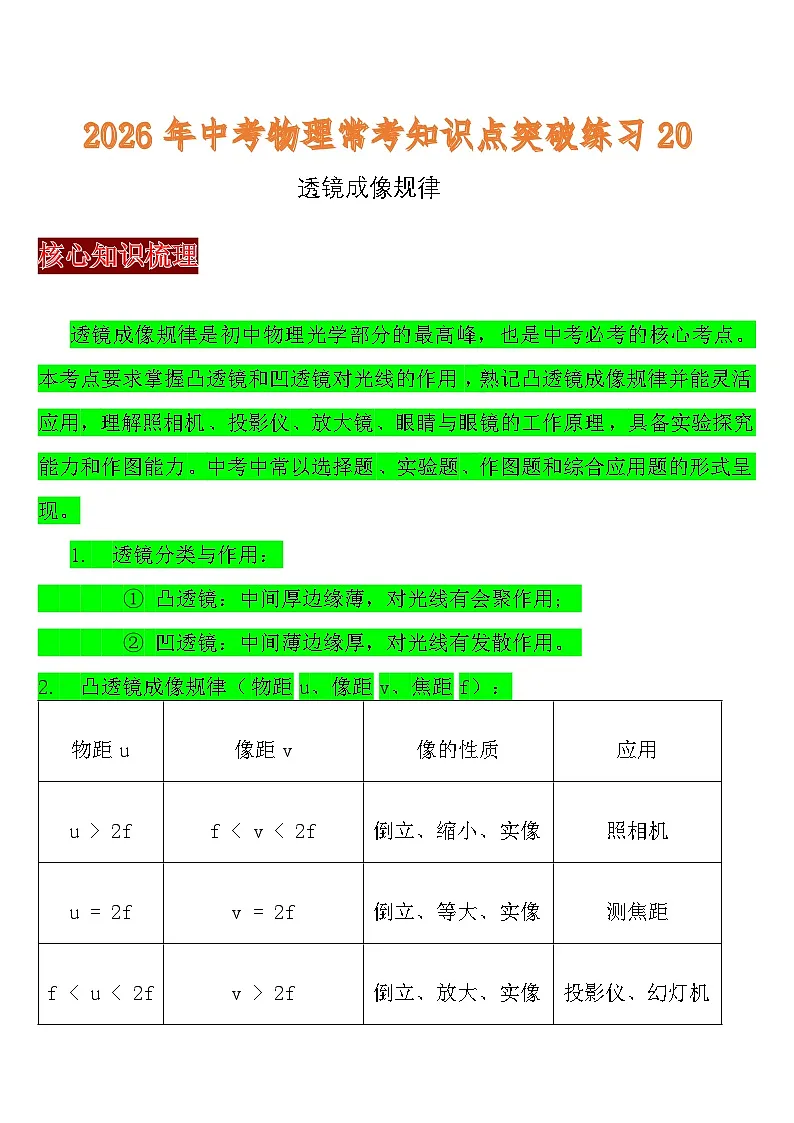

中考物理常考知识点突破练习20 (透镜成像规律)

这是一份中考物理常考知识点突破练习20 (透镜成像规律)，共13页。试卷主要包含了 透镜分类与作用， 凸透镜成像规律， 凹透镜成像规律， 眼睛与眼镜， 显微镜与望远镜，小明将凸透镜等内容，欢迎下载使用。
透镜成像规律是初中物理光学部分的最高峰，也是中考必考的核心考点。本考点要求掌握凸透镜和凹透镜对光线的作用，熟记凸透镜成像规律并能灵活应用，理解照相机、投影仪、放大镜、眼睛与眼镜的工作原理，具备实验探究能力和作图能力。中考中常以选择题、实验题、作图题和综合应用题的形式呈现。
1. 透镜分类与作用：
① 凸透镜：中间厚边缘薄，对光线有会聚作用；
② 凹透镜：中间薄边缘厚，对光线有发散作用。
2. 凸透镜成像规律（物距u、像距v、焦距f）：
规律总结：一倍焦距分虚实，二倍焦距分大小；物近像远像变大，物远像近像变小。
3. 凹透镜成像规律： 始终成正立、缩小的虚像，且像与物同侧。
4. 眼睛与眼镜： 近视眼——晶状体太厚，成像在视网膜前，配戴凹透镜矫正；远视眼——晶状体太薄，成像在视网膜后，配戴凸透镜矫正。
5. 显微镜与望远镜： 显微镜物镜成倒立放大实像（投影仪），目镜成正立放大虚像（放大镜）；望远镜物镜成倒立缩小实像（照相机），目镜成正立放大虚像（放大镜）。
专项突破练习
一、选择题（共15题，每题2分，共30分）
1. 下列关于凸透镜的说法，正确的是（ ）
A. 凸透镜只对平行光有会聚作用
B. 凸透镜的两个焦点之间的距离是焦距
C. 凸透镜的焦距越小，对光的会聚能力越强
D. 任何光线经过凸透镜后都会聚于焦点
2. 将一个凸透镜正对太阳光，在距透镜10cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前25cm处，则可在透镜另一侧移动光屏得到（ ）
A. 倒立、缩小的实像
B. 倒立、等大的实像
C. 倒立、放大的实像
D. 正立、放大的虚像
3. 在做“探究凸透镜成像规律”实验时，某实验小组所描绘的图像如图所示。下列说法正确的是（ ）
A. 该凸透镜的焦距是10cm
B. 蜡烛处于A点时，成倒立、放大的实像
C. 蜡烛处于B点时，成倒立、等大的实像
D. 蜡烛处于C点时，成正立、放大的虚像
4. 如图所示，F为凸透镜的焦点，P到凸透镜光心的距离为2倍焦距。把一支点燃的蜡烛放在如图所示位置，在凸透镜的另一侧调节光屏位置可找到一个清晰的烛焰的像，这个像是（ ）
A. 倒立、缩小的实像
B. 倒立、等大的实像
C. 倒立、放大的实像
D. 正立、放大的虚像
5. 用照相机给某同学拍照时，已经得到了清晰的全身像。现在还想得到该同学更清晰的半身像，正确的调节方法是（ ）
A. 照相机远离该同学，同时镜头后缩
B. 照相机远离该同学，同时镜头前伸
C. 照相机靠近该同学，同时镜头后缩
D. 照相机靠近该同学，同时镜头前伸
6. 在“探究凸透镜成像规律”的实验中，某同学记录并绘制了物距u与像距v之间的关系图像，如图所示。下列说法正确的是（ ）
A. 该凸透镜的焦距是20cm
B. 当u=15cm时，在光屏上能得到一个缩小的像
C. 当u=25cm时，成放大的像，投影仪就是根据这一原理制成的
D. 把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小
7. 在“探究凸透镜成像的规律”实验中，下列说法正确的是（ ）
A. 实验前，只需将烛焰、凸透镜和光屏的中心调到同一直线上即可
B. 光屏上所成的像是实际光线会聚而成的，一定是实像
C. 当光屏上成清晰像时，用纸板遮住透镜上半部分，则光屏上只能成下半部分的像
D. 凸透镜成实像时，若将蜡烛与光屏位置互换，光屏上仍能得到清晰的像
8.小明将凸透镜（f=10cm）固定在光具座40cm刻度线处来探究凸透镜成像规律。下列说法正确的是（ ）
A. 将蜡烛从10cm刻度处向透镜方向移动的过程中，光屏上成的像逐渐变小
B. 将蜡烛放在10cm刻度处，移动光屏，光屏上可得到倒立、缩小的清晰实像
C. 将蜡烛放在25cm刻度处，成像特点与投影仪成像特点相同
D. 将蜡烛放在30cm刻度处，移动光屏，光屏上可得到等大的像
9. 疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是（ ）
A. 光的反射形成的实像
B. 光的反射形成的虚像
C. 光的折射形成的实像
D. 光的折射形成的虚像
10. 关于近视眼和远视眼及其矫正，下列说法正确的是（ ）
A. 形成近视眼的原因是晶状体太薄，折光能力太弱
B. 远视眼成像在视网膜后方，应配戴凸透镜矫正
C. 近视眼看远处物体时，成像在视网膜后方，应配戴凹透镜矫正
D. 矫正近视眼时，让光线先通过凹透镜后通过晶状体，相当于会聚程度强一些
11.将一支点燃的蜡烛放在距凸透镜20cm处，在光屏上得到一个等大清晰的像。若将蜡烛向远离透镜方向移动5cm，则移动光屏后得到的像是（ ）
A. 倒立、放大的实像
B. 倒立、等大的实像
C. 倒立、缩小的实像
D. 正立、放大的虚像
12. 用水彩笔在磨砂灯泡的侧面画一个你所喜欢的图案（不是贴在灯泡上），然后接上电源。拿一个凸透镜在灯泡和白墙之间移动，下列情况不可能发生的是（ ）
A. 能在墙上看到倒立、缩小的图案
B. 能在墙上看到倒立、放大的图案
C. 能在墙上看到正立、放大的图案
D. 不能在墙上看到图案
13. 现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。下列关于近视眼及其矫正的原理图，正确的是（ ）
A. 甲图是近视眼，配戴乙图透镜矫正
B. 甲图是远视眼，配戴乙图透镜矫正
C. 丙图是近视眼，配戴丁图透镜矫正
D. 丙图是远视眼，配戴丁图透镜矫正
14. 疫情期间，小华用手机上网课时，发现当手机离自己很近时，可以看清屏幕上的字，但把手机拿远一些时，就看不清了。下列有关说法正确的是（ ）
A. 小华可能患上了近视眼，需要配戴凸透镜进行矫正
B. 小华可能患上了近视眼，需要配戴凹透镜进行矫正
C. 小华可能患上了远视眼，需要配戴凸透镜进行矫正
D. 小华可能患上了远视眼，需要配戴凹透镜进行矫正
15. 如图所示，AC为入射光线，CB为折射光线，且AO
A. f=10cm
B. f=5cm
C. f=8cm
D. f=12cm
二、填空题（每空1分，共20分）
16. 凸透镜对光有 ______ 作用，凹透镜对光有 ______ 作用。平行于主光轴的光线通过凸透镜后会聚于 ______，通过凹透镜后折射光线的反向延长线会聚于 ______。
17. 如图所示是物体AB经照相机镜头成像原理示意图，当AB在屏幕上成清晰的像时，像A‘B’是 ______（选填“倒立”或“正立”）的 ______（选填“实”或“虚”）像。若将镜头向 ______（选填“前伸”或“后缩”）可使近处的物体在屏幕上成清晰的像。
18. 用放大镜观察邮票时，邮票应位于放大镜的 ______，此时看到的像是 ______、______ 的虚像；若想使看到的像更大一些，应该将放大镜 ______（选填“靠近”或“远离”）邮票一些，但眼睛要保持在 ______ 侧观察。
19. 人的眼睛像一架照相机，晶状体和角膜的共同作用相当于一个 ______ 透镜，把来自物体的光会聚在 ______ 上，形成物体的像。若长期用眼不当，会导致近视眼，需要配戴 ______ 透镜矫正；远视眼则需要配戴 ______ 透镜矫正。
20. 在“探究凸透镜成像规律”实验中，当蜡烛、凸透镜和光屏处于如图所示位置时，恰好在光屏上成清晰的像。此时像的特点是 ______、______ 的实像。若保持凸透镜位置不变，将蜡烛和光屏位置互换，光屏上 ______（选填“能”或“不能”）得到清晰的像，此时像的特点是 ______、______ 的实像。
三、实验探究题（共20分）
21. （14分）小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）实验前，应调节烛焰、凸透镜、光屏三者的中心大致在 ______，目的是 ______。
（2）将蜡烛、凸透镜和光屏依次放在光具座上。点燃蜡烛后，发现烛焰的像成在光屏的上方，此时应将凸透镜向 ______（选填“上”或“下”）调节，使像成在光屏中央。
（3）将蜡烛放在光具座20cm刻度线处，凸透镜放在50cm刻度线处，移动光屏至 ______ cm刻度线处，光屏上会出现倒立、______（选填“放大”、“等大”或“缩小”）的清晰实像，这与 ______（选填“照相机”、“投影仪”或“放大镜”）的成像原理相同。
（4）保持凸透镜位置不变，将蜡烛移到35cm刻度线处，此时应 ______（选填“向左”或“向右”）移动光屏，才能在光屏上得到清晰的像。此时像的大小比刚才的像 ______（选填“大”或“小”）。
（5）保持凸透镜位置不变，将蜡烛移到45cm刻度线处，此时应 ______（选填“移动光屏”或“从光屏一侧透过透镜看”），才能观察到烛焰的像，该像是 ______、______ 的虚像。
（6）若在实验过程中，小明不小心用手指指尖触摸到了凸透镜，这时光屏上 ______（选填“会”或“不会”）出现手指指尖的像，但像的亮度会 ______（选填“变亮”、“变暗”或“不变”）。
（7）实验结束后，小明又找来一副眼镜，将镜片放在凸透镜和蜡烛之间，发现光屏上的像变得模糊，他向左适当移动光屏后，又看到了清晰的像，由此可知，小明所带的眼镜是 ______（选填“近视”或“远视”）眼镜。
22. （6分）某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成一个可注水的凸透镜，并利用水透镜探究“凸透镜成像规律”。下表是他们实验时记录的几组数据：
（1）分析表中第1、2、3次实验的数据可知：当物距 ______（选填“大于”、“等于”或“小于”）像距时，成倒立、缩小的实像；第2次实验中，凸透镜的焦距是 ______ cm。
（2）第4次实验中，光屏上接收不到像，小明通过实验方法正确看到了像，此时像的特点是 ______、______ 的虚像。
（3）兴趣小组同学用注射器从水透镜中抽出一些水（水透镜变薄），发现光屏上的像变得模糊，为了使像重新清晰，应将光屏向 ______（选填“左”或“右”）移动，或者保持光屏不动，在蜡烛和水透镜之间放置一个 ______（选填“凸”或“凹”）透镜。
四、作图与简答题（共10分）
23. （6分）按要求完成下列光路图。
（1）在图甲中，画出入射光线AO的反射光线；
（2）请根据透镜对光线的作用完成图乙所示的光路图。
24. （4分）小明的爷爷年纪大了，看报纸时总是把报纸拿得离眼睛很远才能看清，而小明的奶奶则喜欢把书放在眼前很近处才能看清。请回答：
（1）爷爷和奶奶分别患有什么视力缺陷？
（2）他们应该配戴什么类型的透镜来矫正视力？并简要说明矫正原理。
参考答案
一、选择题
1. C 2. A 3. C 4. A 5. D 6. D 7. D 8. B 9. B 10. B
11. C 12. C 13. C 14. C 15. C
二、填空题
16. 会聚； 发散； 焦点； 虚焦点
17. 倒立； 实； 前伸
18. 一倍焦距以内； 正立； 放大； 远离； 同一
19. 凸； 视网膜； 凹； 凸
20. 倒立； 缩小； 能； 倒立； 放大
三、实验探究题
21. （1）同一高度； 使像成在光屏中央 （2）下 （3）60； 缩小； 照相机
（4）向右； 大 （5）从光屏一侧透过透镜看； 正立； 放大
（6）不会； 变暗 （7）远视
22. （1）大于； 10 （2）正立； 放大 （3）右； 凸
四、作图与简答题
23.
24. （1）爷爷患有远视眼（老花眼），奶奶患有近视眼。
（2）爷爷应配戴凸透镜矫正，凸透镜对光有会聚作用，能使进入眼睛的光线提前会聚，使像成在视网膜上；奶奶应配戴凹透镜矫正，凹透镜对光有发散作用，能使进入眼睛的光线延迟会聚，使像成在视网膜上。
物距u
像距v
像的性质
应用
u > 2f
f < v < 2f
倒立、缩小、实像
照相机
u = 2f
v = 2f
倒立、等大、实像
测焦距
f < u < 2f
v > 2f
倒立、放大、实像
投影仪、幻灯机
u = f
——
不成像
平行光源
u < f
v > u（物像同侧）
正立、放大、虚像
放大镜
实验次数
物距u/cm
像距v/cm
像的性质
1
30
15
倒立、实像
2
20
20
3
15
30
4
6
/
