中考物理重点知识微专题演练——凸透镜成像的规律

这是一份中考物理重点知识微专题演练——凸透镜成像的规律，共23页。试卷主要包含了 能 等内容，欢迎下载使用。
中考物理重点知识微专题演练——凸透镜成像的规律
一. 选择题
1.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是

A. 该凸透镜的焦距是16cm
B. 当u=12cm时，在光屏上能得到一个缩小的像
C. 当u=20cm时成放大的像．投影仪就是根据这一原理制成的
D. 把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
2.如图所示是某凸透镜成实像时，像距v和物距u的关系图像。分析图像中有关数据可知（ ）

A．该凸透镜的焦距为10cm B．当物距u=30cm时，像距v=30cm
C．物距增大时，像距也增大 D．当物距u=15cm时，成的是缩小的像
3．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（　　）

A．小红画的光路是正确的
B．蜡烛通过透镜成的是虚像

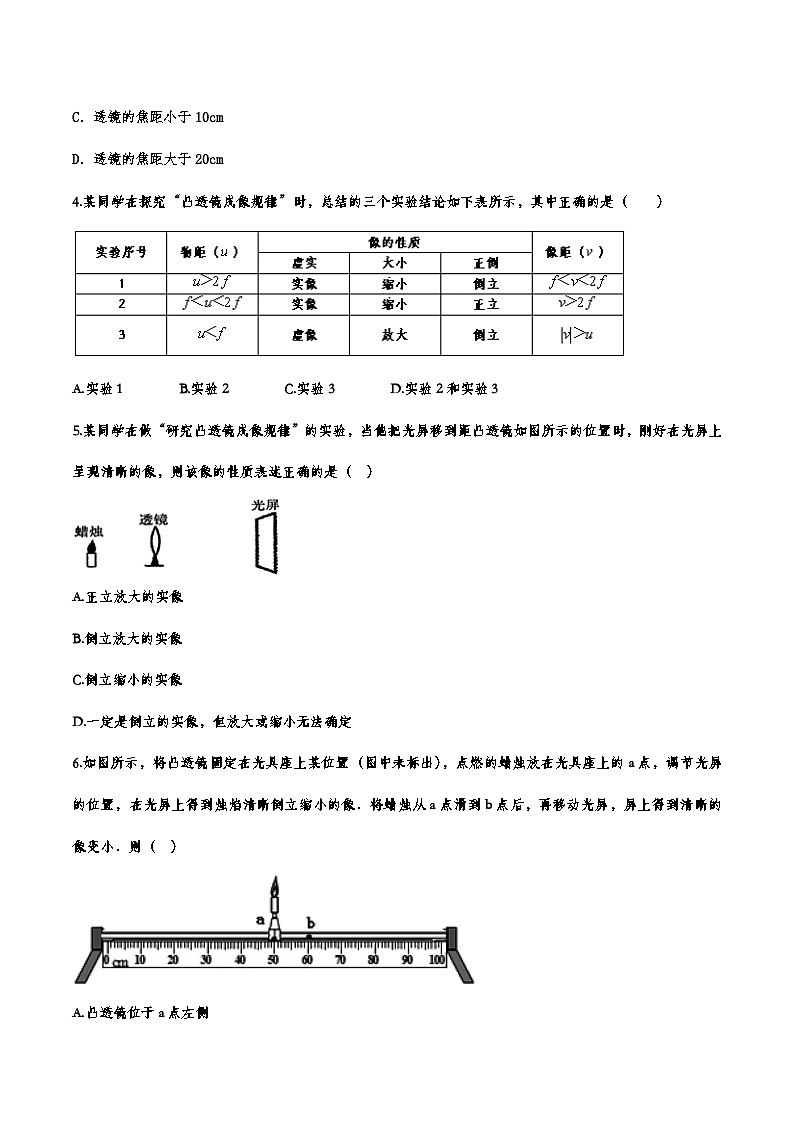

C．透镜的焦距小于10cm
D．透镜的焦距大于20cm
4.某同学在探究“凸透镜成像规律”时，总结的三个实验结论如下表所示，其中正确的是（ ）

A.实验1 B.实验2 C.实验3 D.实验2和实验3
5.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（ ）

A.正立放大的实像
B.倒立放大的实像
C.倒立缩小的实像
D.一定是倒立的实像，但放大或缩小无法确定
6.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（ ）　　

A.凸透镜位于a点左侧

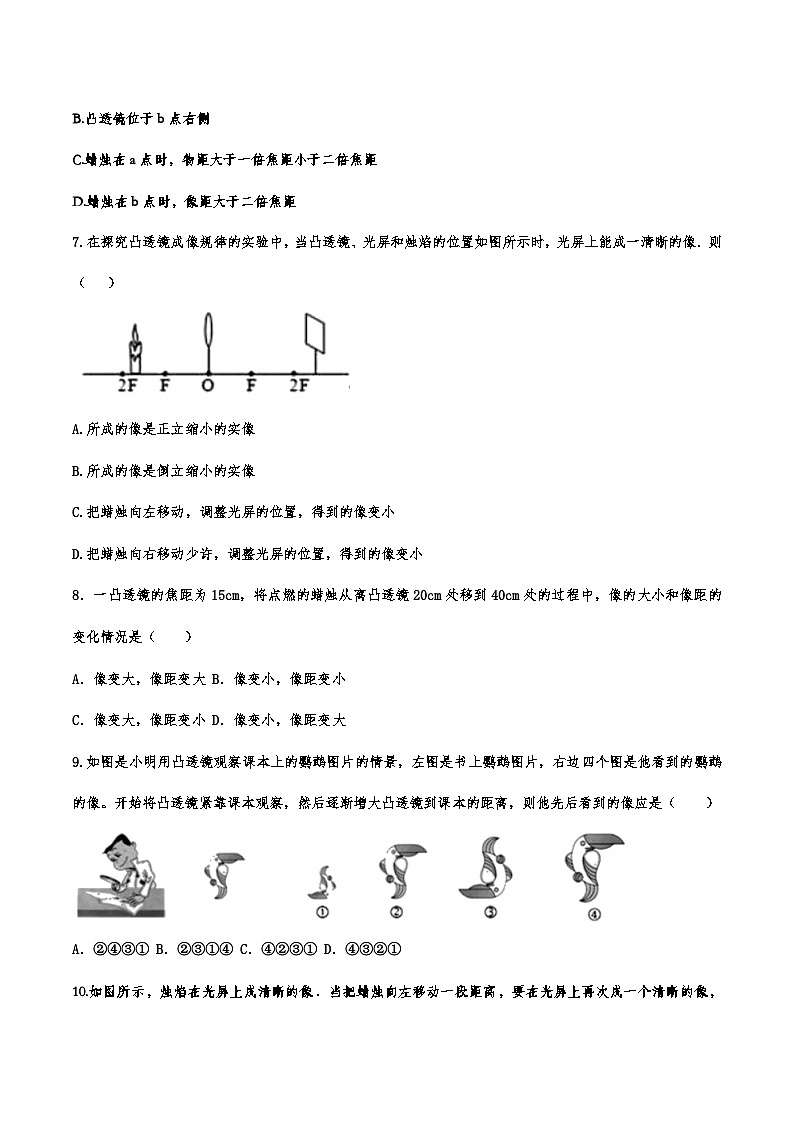

B.凸透镜位于b点右侧
C.蜡烛在a点时，物距大于一倍焦距小于二倍焦距
D.蜡烛在b点时，像距大于二倍焦距
7.在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像．则（ ）

A.所成的像是正立缩小的实像
B.所成的像是倒立缩小的实像
C.把蜡烛向左移动，调整光屏的位置，得到的像变小
D.把蜡烛向右移动少许，调整光屏的位置，得到的像变小
8．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（　　）
A．像变大，像距变大 B．像变小，像距变小
C．像变大，像距变小 D．像变小，像距变大
9.如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像。开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（　　）

A．②④③① B．②③①④ C．④②③① D．④③②①
10.如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该

A．保持凸透镜不动，光屏向左移 B．保持凸透镜不动，光屏向右移
C．保持凸透镜和光屏都不动 D．以上说法都不对
11.在“探究凸透镜成像规律的实验”中，小红调节蜡烛、凸透镜和光屏的位置，在光屏上成清晰的像，如图所示中（像未画出）．下列说法正确的是

A. 幻灯机、电影放映机都是利用了如图所示的成像规律
B. 凸透镜位置不动，把蜡烛与光屏对调，光屏上会出现清晰缩小的像
C. 凸透镜位置不动，向左移动蜡烛，光屏需要向右移动才能接收到清晰的像
D. 如果在原凸透镜位置换上一焦距更小的凸透镜，若光屏不动，为在光屏上接收到清晰的像，应将蜡烛适当向右移动
12．用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（ ）

A.烛焰在如图所示的位置时，成像特点与照相机成像特点相同
B.若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的
C.若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的
D.若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大
13.在焦距为f的凸透镜左侧放置一物体，当物体从光心移至无穷远处的过程中，下面区域中是无像区的是（ ）
A.透镜左侧焦点与光心之间 B.透镜右侧焦点与光心之间
C.左右两焦点之间 D.光心至左边无穷远处
14.在做凸透镜成像实验时，不慎将透镜上沿弄掉了一块，以下观点正确的是
A. 烛焰通过此凸透镜在屏上成的像是残破的
B. 烛焰根本不可能在此凸透镜上成像
C. 烛焰通过此凸透镜在屏上成的像不受任何影响
D. 烛焰通过此凸透镜仍能成完整的像，但像的亮度会有所减弱
15.小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是（ ）

A.甲图中成的是实像；乙图中成的是虚像
B.甲图中书本在凸透镜二倍焦距以外；乙图中书本在凸透镜一倍焦距以内
C.甲图中凸透镜靠近书本时，所成的像变小；乙图中凸透镜远离书本时，所成的像也变小
D.甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
16．对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法。以下是小洋学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出的关于实像和虚像的一些特点，其中错误的是（ ）
Ａ.虚像不可以用光屏承接 Ｂ.虚像可以是正立的，也可以是倒立的
Ｃ.实像一定能用光屏承接 Ｄ.实像可以是放大的，也可以是缩小的
17．某物体放在凸透镜前20cm处时，在光屏上得到了物体倒立、缩小的清晰实像，则该凸透镜的焦距可能是（　　）
A．20 cm B．15 cm C．10 cm D．5 cm
18.物体放在焦距为16厘米的凸透镜主光轴上，在透镜的另一侧光屏上得到一个缩小的像，则该物体离透镜的距离可能是（ ）
A 10厘米 B 20厘米 C 30厘米 D 40厘米
19.物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为
A. 5cm＜f＜9cm B. 9cm＜f＜10cm
C. 10cm＜f＜18cm D. 18cm＜f＜20cm
20.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（　　）

A.过L2的二倍焦距点
B.过L2的焦点
C.平行于L2的主光轴
D.过L2的二倍焦距以外的点
二、填空题
21.在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是缩小、 ______ （填“正立”或“倒立”）的 ______ 像（填“虚”或实”）．
22.如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像．如果去掉光屏，眼睛在A 处_____（选填“能”或“不能”）看到这个像，原因是_____．

23.在利用如图所示的装置做“验证凸透镜成实像规律”的实验时，陈刚把蜡烛离凸透镜90cm移动到120cm时，发现像几乎都在离凸透镜5cm的地方，他判断凸透镜的焦距是　 　cm，理由是：　 　 ；当蜡烛移动到如图示B点时，无论怎样移动光屏都不能在光屏上得到烛焰的像，这时，眼睛应在透镜的　 　侧能看到烛焰　 　的　 　像，若把蜡烛放到B点　 　（左/右）侧一些，可以使虚像更大。

24.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个）
（1）________________________
（2）________________________
三、作图题
25.如图所示，请画出烛焰上的 S 点发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置 S′．

26.如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．

四、实验题
27.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么

（1）把烛焰放在______点，屏上出现的像最大；
（2）把烛焰放在______点，屏上出现的像最小；
（3）把烛焰放在______点，屏上不会出现像
（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；
（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；
（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．
28.同学们做“探究凸透镜成像的规律”的实验，请回答以下问题

（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，你认为下面几种调整方法最方便合理的是 ______ ．
A．眼睛平视，视线与光具座平行，利用“三点一线”把“三心”调整到同一高度；
B．用刻度尺一个一个的测量，可以很准确地控制“三心”在同一高度；
C．把蜡烛，透镜，光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开．
（2）同学们测量并绘制出物距u和像距v关系图像如图甲所示，该凸透镜的焦距是 ______ cm；
（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到 ______ （放大/等大/缩小）像，若光屏适当远离凸透镜，凸透镜和蜡烛不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个 ______ （“凸透镜”、“凹透镜”）．
29.小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．

（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑．由此可得出该凸透镜的焦距为 ______cm；
（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度．当蜡烛距凸透镜的距离为 35cm 时，移动光屏，可在光屏上得到一个清晰倒立、缩小的实像．实验过程中蜡烛越来越短，光屏上成的像也会移动，若想让像再次成在光屏中央位置，则可以将光屏向_____移动一点点．
（3） 如乙图，把凸透镜换成焦距为 30cm 的，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏，在光屏上______（选填“能”或“不能”）得到一个清晰的像，原因是_______
30.小明用蜡烛和毛玻璃光屏做“探究凸透镜成像规律”的实验。

（1）测量焦距时，将凸透镜正对太阳光，移动透镜，让太阳光在白纸上会聚成一个＿＿的光斑，用刻度尺测量光斑到＿＿的距离，结果为10.0cm；
（2）如图所示，刚开始实验时烛焰的像只有一小部分成在光屏边缘的A处，大部分不在光屏上，产生这一现象的原因是＿＿；
（3）当蜡烛距透镜5.0cm时，光屏上＿＿（有/没有）烛焰经透镜折射后的光线，此时，像成在＿＿（光屏/蜡烛）一侧；
（4）小明用LED灯做成字母“F”替换蜡烛，将它放在透镜15.0cm处，在光屏上成清晰的像。小明在毛玻璃光屏后面观察物和屏上的像，他直接看到的物为“F”，则他看到屏上像的形状为＿＿；移去光屏，在光屏处，看到像的形状为＿＿。
五、解答题
31.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．




















中考物理重点知识微专题演练——凸透镜成像的规律参考答案
一. 选择题
1.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是

A. 该凸透镜的焦距是16cm
B. 当u=12cm时，在光屏上能得到一个缩小的像
C. 当u=20cm时成放大的像．投影仪就是根据这一原理制成的
D. 把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
【答案】D
2.如图所示是某凸透镜成实像时，像距v和物距u的关系图像。分析图像中有关数据可知（ ）

A．该凸透镜的焦距为10cm B．当物距u=30cm时，像距v=30cm
C．物距增大时，像距也增大 D．当物距u=15cm时，成的是缩小的像
【答案】A
3．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路，下列说法正确的是（　　）

A．小红画的光路是正确的
B．蜡烛通过透镜成的是虚像
C．透镜的焦距小于10cm
D．透镜的焦距大于20cm
【答案】C
4.某同学在探究“凸透镜成像规律”时，总结的三个实验结论如下表所示，其中正确的是（ ）

A.实验1 B.实验2 C.实验3 D.实验2和实验3
【答案】A
5.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（ ）

A.正立放大的实像
B.倒立放大的实像
C.倒立缩小的实像
D.一定是倒立的实像，但放大或缩小无法确定
【答案】B
6.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（ ）　　

A.凸透镜位于a点左侧
B.凸透镜位于b点右侧
C.蜡烛在a点时，物距大于一倍焦距小于二倍焦距
D.蜡烛在b点时，像距大于二倍焦距
【答案】A
7.在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像．则（ ）

A.所成的像是正立缩小的实像
B.所成的像是倒立缩小的实像
C.把蜡烛向左移动，调整光屏的位置，得到的像变小
D.把蜡烛向右移动少许，调整光屏的位置，得到的像变小
【答案】C
8．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（　　）
A．像变大，像距变大 B．像变小，像距变小
C．像变大，像距变小 D．像变小，像距变大
【答案】B
9.如图是小明用凸透镜观察课本上的鹦鹉图片的情景，左图是书上鹦鹉图片，右边四个图是他看到的鹦鹉的像。开始将凸透镜紧靠课本观察，然后逐渐增大凸透镜到课本的距离，则他先后看到的像应是（　　）

A．②④③① B．②③①④ C．④②③① D．④③②①
【答案】A
10.如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该

A．保持凸透镜不动，光屏向左移 B．保持凸透镜不动，光屏向右移
C．保持凸透镜和光屏都不动 D．以上说法都不对
【答案】A
11.在“探究凸透镜成像规律的实验”中，小红调节蜡烛、凸透镜和光屏的位置，在光屏上成清晰的像，如图所示中（像未画出）．下列说法正确的是

A. 幻灯机、电影放映机都是利用了如图所示的成像规律
B. 凸透镜位置不动，把蜡烛与光屏对调，光屏上会出现清晰缩小的像
C. 凸透镜位置不动，向左移动蜡烛，光屏需要向右移动才能接收到清晰的像
D. 如果在原凸透镜位置换上一焦距更小的凸透镜，若光屏不动，为在光屏上接收到清晰的像，应将蜡烛适当向右移动
【答案】D
12．用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（ ）

A.烛焰在如图所示的位置时，成像特点与照相机成像特点相同
B.若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的
C.若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的
D.若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大
【答案】C
13.在焦距为f的凸透镜左侧放置一物体，当物体从光心移至无穷远处的过程中，下面区域中是无像区的是（ ）
A.透镜左侧焦点与光心之间 B.透镜右侧焦点与光心之间
C.左右两焦点之间 D.光心至左边无穷远处
【答案】C
14.在做凸透镜成像实验时，不慎将透镜上沿弄掉了一块，以下观点正确的是
A. 烛焰通过此凸透镜在屏上成的像是残破的
B. 烛焰根本不可能在此凸透镜上成像
C. 烛焰通过此凸透镜在屏上成的像不受任何影响
D. 烛焰通过此凸透镜仍能成完整的像，但像的亮度会有所减弱
【答案】D
15.小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是（ ）

A.甲图中成的是实像；乙图中成的是虚像
B.甲图中书本在凸透镜二倍焦距以外；乙图中书本在凸透镜一倍焦距以内
C.甲图中凸透镜靠近书本时，所成的像变小；乙图中凸透镜远离书本时，所成的像也变小
D.甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
【答案】C
16．对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法。以下是小洋学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出的关于实像和虚像的一些特点，其中错误的是（ ）
Ａ.虚像不可以用光屏承接 Ｂ.虚像可以是正立的，也可以是倒立的
Ｃ.实像一定能用光屏承接 Ｄ.实像可以是放大的，也可以是缩小的
【答案】B
17．某物体放在凸透镜前20cm处时，在光屏上得到了物体倒立、缩小的清晰实像，则该凸透镜的焦距可能是（　　）
A．20 cm B．15 cm C．10 cm D．5 cm
【答案】D
18.物体放在焦距为16厘米的凸透镜主光轴上，在透镜的另一侧光屏上得到一个缩小的像，则该物体离透镜的距离可能是（ ）
A 10厘米 B 20厘米 C 30厘米 D 40厘米
【答案】D
19.物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为
A. 5cm＜f＜9cm B. 9cm＜f＜10cm
C. 10cm＜f＜18cm D. 18cm＜f＜20cm
【答案】A
20.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（　　）

A.过L2的二倍焦距点
B.过L2的焦点
C.平行于L2的主光轴
D.过L2的二倍焦距以外的点
【答案】A
二、填空题
21.在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是缩小、 ______ （填“正立”或“倒立”）的 ______ 像（填“虚”或实”）．
【答案】倒立；实．
22.如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像．如果去掉光屏，眼睛在A 处_____（选填“能”或“不能”）看到这个像，原因是_____．

【答案】 (1). 能 (2). 光会聚成实像后继续向前传播，进入人的眼睛，所以能看到
23.在利用如图所示的装置做“验证凸透镜成实像规律”的实验时，陈刚把蜡烛离凸透镜90cm移动到120cm时，发现像几乎都在离凸透镜5cm的地方，他判断凸透镜的焦距是　 　cm，理由是：　 　 ；当蜡烛移动到如图示B点时，无论怎样移动光屏都不能在光屏上得到烛焰的像，这时，眼睛应在透镜的　 　侧能看到烛焰　 　的　 　像，若把蜡烛放到B点　 　（左/右）侧一些，可以使虚像更大。

【答案】 5 物体离凸透镜越远，像越靠近一倍焦距 右 正立放大 虚 左
24.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个）
（1）________________________
（2）________________________
【答案】（1）烛焰、透镜、光屏三者的中心不在同一高度上；（2）物体位于1倍焦距或焦距之内
三、作图题
25.如图所示，请画出烛焰上的 S 点发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置 S′．

【答案】
26.如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．

【答案】
四、实验题
27.在“研究凸透镜成像”的实验中，保持凸透镜的位置不变，先后把烛焰放在图中的a、b、c、d和e点，同时调整光屏的位置，那么

（1）把烛焰放在______点，屏上出现的像最大；
（2）把烛焰放在______点，屏上出现的像最小；
（3）把烛焰放在______点，屏上不会出现像
（4）把烛焰放在______点，当屏上出现清晰的像时，屏距凸透镜最近；
（5）物体在焦点之外越是远离凸透镜，像越______，像距越______；
（6）当物体由a点向b点移动时，物像间距离的变化规律是：______．
【答案】（1）c；（2）a；（3）d、e；（4）a；（5）小；小；（6）物距减小，像距增大，像增大．
28.同学们做“探究凸透镜成像的规律”的实验，请回答以下问题

（1）要调整凸透镜、光屏和烛焰使它们的中心在同一高度，你认为下面几种调整方法最方便合理的是 ______ ．
A．眼睛平视，视线与光具座平行，利用“三点一线”把“三心”调整到同一高度；
B．用刻度尺一个一个的测量，可以很准确地控制“三心”在同一高度；
C．把蜡烛，透镜，光屏在光具座上移到一起，调整“三心”在同一高度，然后再分开．
（2）同学们测量并绘制出物距u和像距v关系图像如图甲所示，该凸透镜的焦距是 ______ cm；
（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到 ______ （放大/等大/缩小）像，若光屏适当远离凸透镜，凸透镜和蜡烛不动，要想在光屏上得到清晰的像，可以在凸透镜前加一个 ______ （“凸透镜”、“凹透镜”）．
【答案】（1）C；（2）10；（3）放大； 凹透镜．
29.小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．

（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑．由此可得出该凸透镜的焦距为 ______cm；
（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度．当蜡烛距凸透镜的距离为 35cm 时，移动光屏，可在光屏上得到一个清晰倒立、缩小的实像．实验过程中蜡烛越来越短，光屏上成的像也会移动，若想让像再次成在光屏中央位置，则可以将光屏向_____移动一点点．
（3） 如乙图，把凸透镜换成焦距为 30cm 的，保持蜡烛和凸透镜的位置不变，在光具座上移动光屏，在光屏上______（选填“能”或“不能”）得到一个清晰的像，原因是_______
【答案】 (1). 10.0 (2). 向上 (3). 不能 (4). 像距大于60cm
30.小明用蜡烛和毛玻璃光屏做“探究凸透镜成像规律”的实验。

（1）测量焦距时，将凸透镜正对太阳光，移动透镜，让太阳光在白纸上会聚成一个＿＿的光斑，用刻度尺测量光斑到＿＿的距离，结果为10.0cm；
（2）如图所示，刚开始实验时烛焰的像只有一小部分成在光屏边缘的A处，大部分不在光屏上，产生这一现象的原因是＿＿；
（3）当蜡烛距透镜5.0cm时，光屏上＿＿（有/没有）烛焰经透镜折射后的光线，此时，像成在＿＿（光屏/蜡烛）一侧；
（4）小明用LED灯做成字母“F”替换蜡烛，将它放在透镜15.0cm处，在光屏上成清晰的像。小明在毛玻璃光屏后面观察物和屏上的像，他直接看到的物为“F”，则他看到屏上像的形状为＿＿；移去光屏，在光屏处，看到像的形状为＿＿。
【答案】（1）最小最亮凸透镜（2）烛焰、透镜、光屏三者的中心不在同一水平直线上（3）有蜡烛（4）
五、解答题
31.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．

解：由图可知，△ABO∽△AB´O，
则

已知AB的高为h1，物距u，像距v，则像高h2=
答：像高h2为
