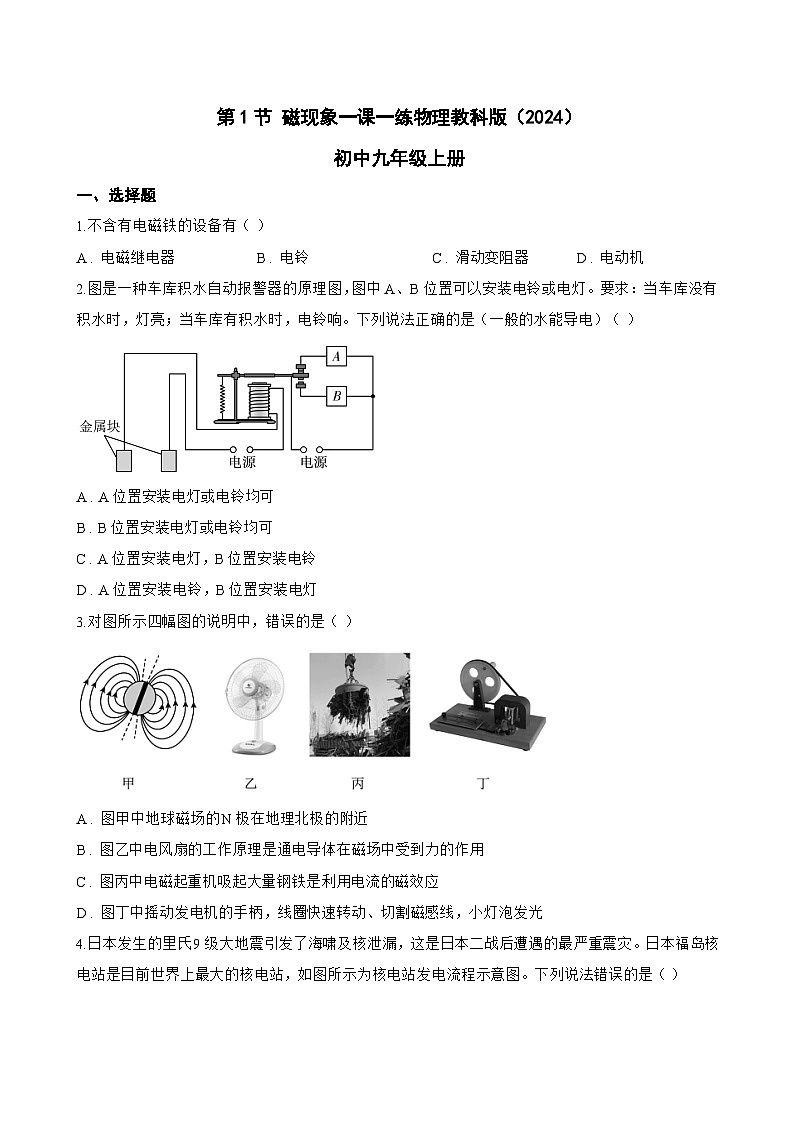

1.不含有电磁铁的设备有（ ）
A . 电磁继电器 B . 电铃 C . 滑动变阻器 D . 电动机
2.图是一种车库积水自动报警器的原理图，图中A、B位置可以安装电铃或电灯。要求：当车库没有积水时，灯亮；当车库有积水时，电铃响。下列说法正确的是（一般的水能导电）（ ）
A . A位置安装电灯或电铃均可
B . B位置安装电灯或电铃均可
C . A位置安装电灯，B位置安装电铃
D . A位置安装电铃，B位置安装电灯
3.对图所示四幅图的说明中，错误的是（ ）
A . 图甲中地球磁场的N极在地理北极的附近
B . 图乙中电风扇的工作原理是通电导体在磁场中受到力的作用
C . 图丙中电磁起重机吸起大量钢铁是利用电流的磁效应
D . 图丁中摇动发电机的手柄，线圈快速转动、切割磁感线，小灯泡发光

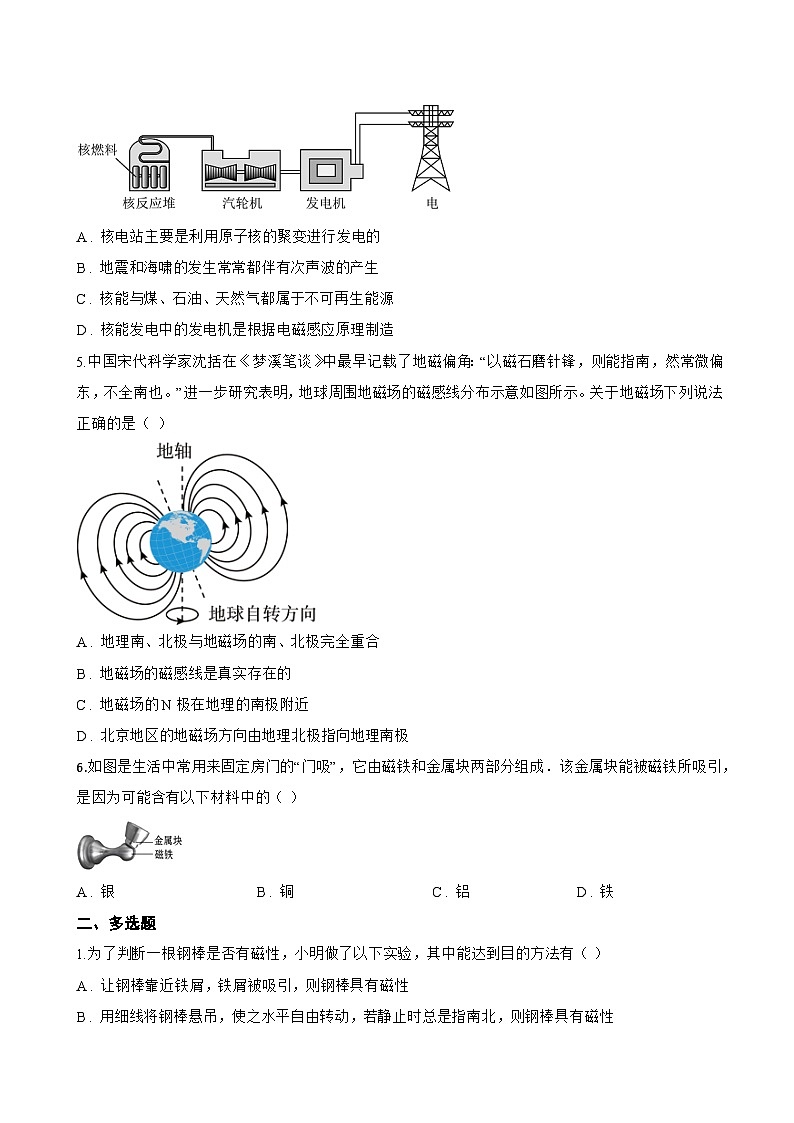

4.日本发生的里氏9级大地震引发了海啸及核泄漏，这是日本二战后遭遇的最严重震灾。日本福岛核电站是目前世界上最大的核电站，如图所示为核电站发电流程示意图。下列说法错误的是（ ）

A . 核电站主要是利用原子核的聚变进行发电的
B . 地震和海啸的发生常常都伴有次声波的产生
C . 核能与煤、石油、天然气都属于不可再生能源
D . 核能发电中的发电机是根据电磁感应原理制造
5.中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场下列说法正确的是（ ）
A . 地理南、北极与地磁场的南、北极完全重合
B . 地磁场的磁感线是真实存在的
C . 地磁场的N极在地理的南极附近
D . 北京地区的地磁场方向由地理北极指向地理南极
6.如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该金属块能被磁铁所吸引，是因为可能含有以下材料中的（ ）
A . 银 B . 铜 C . 铝 D . 铁
二、多选题
1.为了判断一根钢棒是否有磁性，小明做了以下实验，其中能达到目的方法有（ ）
A . 让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性
B . 用细线将钢棒悬吊，使之水平自由转动，若静止时总是指南北，则钢棒具有磁性

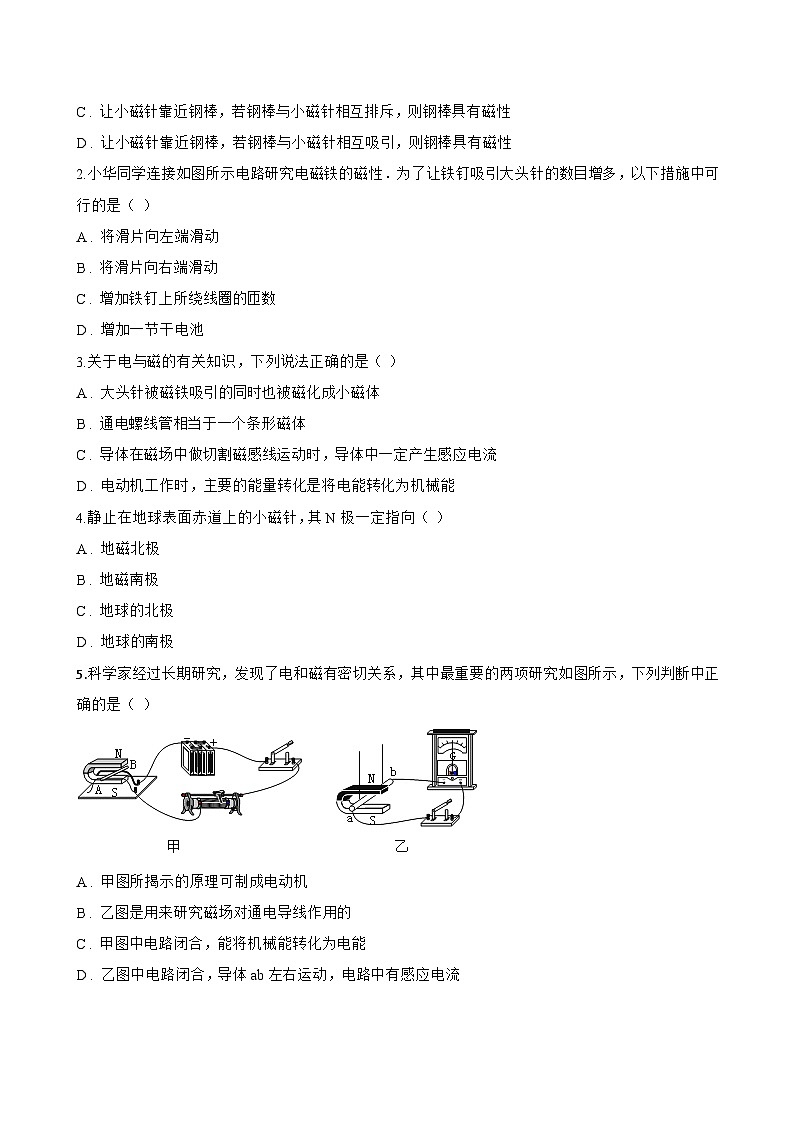

C . 让小磁针靠近钢棒，若钢棒与小磁针相互排斥，则钢棒具有磁性
D . 让小磁针靠近钢棒，若钢棒与小磁针相互吸引，则钢棒具有磁性
2.小华同学连接如图所示电路研究电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是（ ）
A . 将滑片向左端滑动
B . 将滑片向右端滑动
C . 增加铁钉上所绕线圈的匝数
D . 增加一节干电池
3.关于电与磁的有关知识，下列说法正确的是（ ）
A . 大头针被磁铁吸引的同时也被磁化成小磁体
B . 通电螺线管相当于一个条形磁体
C . 导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
D . 电动机工作时，主要的能量转化是将电能转化为机械能
4.静止在地球表面赤道上的小磁针，其N极一定指向（ ）
A . 地磁北极
B . 地磁南极
C . 地球的北极
D . 地球的南极
5.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
​
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
6.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（ ）
A . 若将两电磁铁上部靠近，会相互排斥
B . 电磁铁能吸引的大头针越多，表明它的磁性越强
C . B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流
D . 要使电磁铁磁性增强，应将滑片P向左移动
7.关于磁场和磁感线，下面说法正确的是（ ）
A . 磁场虽看不到，摸不着，但确实存在；而磁感线是一种假想曲线，是不存在的
B . 磁场对放入其中的磁体有磁力的作用，当其中未放入磁体，则既无力的作用也不存在磁场
C . 在磁场中画出磁感线处存在磁场，在磁感线间空白处不存在磁场
D . 磁体周围的磁感线从磁体N极出来，回到S极
三、填空题
1.如图所示是一种磁悬浮地球仪摆件，地球仪内部装有磁铁，底座内部有如图乙所示的电磁铁。该地球仪利用同名磁极相 ________ 原理悬浮的；如图乙所示，闭合开关S，螺线管是左端为 ________ 极。
2.电荷间相互作用的规律是：同种电荷相互 ________ ，异种电荷相互 ________ ；磁极间相互作用的规律是：同名磁极相互 ________ ，异名磁极相互 ________
3.2021年7月20日，由中国中车承担研制、具有完全自主知识产权的世界首套设计时速600公里高速磁浮交通系统在山东青岛成功下线（如图）。高速磁浮交通系统采用的是成熟可靠的常导技术，高速磁浮运行时，通过精确控制电磁铁中的电流，车体与轨道之间始终保持约10毫米的悬浮间隙。车辆底部的悬浮架装有电磁铁，利用电流的 ________ 效应产生强磁场，且通过精确控制电流的 ________ 控制电磁铁磁性强弱，与铺设在轨道下方的铁芯由于 ________ 磁极相互吸引，产生向上的吸力，从而克服地心引力，使车辆“悬浮”起来。
4.POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．图中能反映POS刷卡机读出信息原理的是 ________
（选填“电磁感应现象”“磁场对通电导体有力的作用”或“通电导体周围存在磁场”）
5.磁悬浮列车示范线路在上海通车，全程30 km，运行时间为8 min，平均速度为 ________ km/h，磁悬浮列车中有一种是利用同名磁极 ________ 的原理，使列车与轨道脱离接触，消除了轨道与车体的 ________ 从而突破了列车速度的极限.
6.科学家的每次重大发现，都有力地推进了人类文明的进程， ________ 发现了电流的磁感应，首次揭开了电与磁的联系：法拉第发现了 ________ ，进一步揭示了电与磁的联系，使人们发明了发电机，开辟了人类的电气化时代．
7.地理的两极和地磁的两极并不重合，世界上最早记述这一现象的人是我国宋代学者 ________ ．“郑和七下西洋”是我国古代航海史上的一项伟大壮举，这一伟大壮举的实现得力于 ________ 的发明
8.攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁针和螺线箮放置于同水平面内，螺线管为东西朝向，小磁针可在水平面内自由转动。开关S闭合后，小磁针的指向如图所示，则电源A端为 ________ （选填“正”或“负”）极。当开关S断开时，小磁针N极将 ________ （选填“不”、“向北”或“向南”）偏转。
9.郑和下西洋是我国航海史上浓墨重彩的一笔，其舰队采用的是水罗盘定向。水罗盘是指把磁针放在一个中间盛水、边上标有方向的盘子里，磁针浮在水面上自由旋转，静止时两端分别指向南、北，如图所示。使用过程中，磁针针尖由于受到 ________ 的作用指向南方，针尖相当于磁针的 ________ 极。
10.如图所示为人工心脏泵工作示意图，该泵可短时间代替心脏工作，如图是该装置的示意图。磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上，活塞筒通过阀门与血管相通，阀门S 1只能向外开启，S 2只能向内开启，线圈中的电流从B流向A时，血液会 ________ （选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向 ________ （选填“需要”或“不需要”）改变。
四、实验探究题
1.小磊同学设计了如图所示的实验装置。当他闭合开关，将铜棒ab水平向右移动时，发现铜棒cd也随之运动起来。
（1）在整个电路中， ________ （选填“ab”或“cd”）相当于电源；
（2）若使铜棒ab沿竖直方向上下运动，则铜棒cd将 ________ （选填“上下运动”“左右运动”或“静止不动”）；
（3）乙装置的原理在生活中的应用是 ________ 。
2.如图是小明研究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转．
（1） 用笔画线代替导线将实物图连接完整； ________
（2） 当开关闭合后，电磁铁左端应为磁极的 ________ 极；
（3） 实验发现：①当滑动变阻器的滑片P向 ________ 滑动时（填“左”或“右”），指针B偏转的角度将会 ________ （填“变大”或“变小”）；
②保持滑片P位置不变，当导线a由接线柱2改为与接线柱1相连，闭合开关后，可发现指针B偏转的角度将会 ________ （填“变大”或“变小”）；
（4） 经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性 ________ ；当通过电磁铁的电流一定时，电磁铁线圈的匝数越 ________ ，磁性越 ________
五、计算题
1.电动汽车是未来汽车的一种发展方向，由于受电池技术的限制，混合动力汽车是一种较好的过渡产品。某油电混合动力汽车相关信息如表格，工作原理如图所示，当需要高速行驶或蓄电池电能过低时，内燃机就会启动，既可以向车轮输送能量，又可以给蓄电池充电。在某次测试中，测试前蓄电池已储存的电能为4×10 7J，测试中全部由内燃机提供能量，内燃机的输出功率为25kW，汽车以20m/s的速度在平直公路上匀速行驶了40km，同时蓄电池的电能增加了25%。求：
（1）当该汽车制动刹车时，驱动电机会反转变为发电机给蓄电池充电，发电机的原理是什么？，产生的电能是由汽车的什么能转化而来的？
（2）在该次测试中，所用燃料的热值为4.5×107J/kg，测试过程中消耗3kg燃料，燃料完全燃烧释放的热量是多少J？
（3）在该次测试中，内燃机的效率是多少？（忽略蓄电池和驱动电机的热损失）
2.电风扇的主要部件是电动机，一台电风扇的铭牌上标有“220V 110W”的字样．请问：
（1）电风扇的电动机通电会转动，它是根据什么原理工作的？
（2）电风扇工作时不能降低气温，但为什么人吹风扇时会感觉凉爽？
（3）已知电风扇的电动机内线圈电阻为2Ω．在电风扇正常工作5分钟的过程中，通过风扇的电流是多少安？线圈产生的热量又是多少焦？
3.某校开展了安全创意设计比赛活动，物理兴趣小组利用磁性开关 S2设计了烟雾报警与自动喷淋联动模拟系统，当烟雾达到一定浓度时触发自动报警喷淋，防范火灾发生。如图所示，图甲为该模拟系统示意图， RC为控制电路中的气敏电阻，定值电阻 R0=30Ω。控制电路中的电流 I控≥0.02A时，磁性开关动触片被电磁铁吸引与触点a接触，安全指示灯L熄灭，报警喷淋系统同时正常工作；控制电路中的电流小于0.02A时，动触片被释放，与触点b接触，安全指示灯亮，报警喷淋系统停止工作。已知控制电路电源电压 U控大小可调节，电磁铁线圈电阻不计，气敏电阻 RC的阻值与烟雾浓度C的关系如图乙所示。工作电路电源电压 U=36V ， 报警电铃标有“36V 18W”字样。
（1）报警电铃响时电流表示数为2.5A，喷淋系统工作20s消耗的电能是多少？
（2）通过调节 U控大小，可改变该装置对烟雾探测的灵敏度。调节 U控 ， 当触发报警喷淋的最低烟雾浓度 C=8%时，则控制电路此时消耗的电功率是多少？
六、综合题
1.很长一段时间里，人们认为电现象和磁现象是互不相关的，但也有人注意到电和磁之间有很多相似之处，他们相信二者之间存在某种内在的联系．许多科学家为寻找这种联系进行了不懈的努力．
（1） 1820年4月，丹麦物理学家 ________ 发现了“电生磁”现象，这个重要的发现，揭示了电和磁之间确实存在不可分割的联系．
（2） 你一定也发现了电和磁之间存在着很多相似之处，如表将电现象和磁现象的某些相似之处作了对比，请仿照示例完成该表．
2.为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
根据以上技术参数，解答下列问题：（g=10N/kg）
（1） 电动车是利用 ________ 的原理工作的，它工作时将 能转化为 能；
（2） 假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3） 电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4） 与普通汽车相比，电动观光车在环保节能方面的优点有 ________ （写出一条即可）
3.某直流电动机的铭牌上标有“220V 6.6kW”，电动机线圈的电阻为0.5Ω。
（1） 电动机的工作原理是什么？
（2） 该电动机正常工作1h，消耗多少J电能？电动机线圈产生多少热量？
（3） 在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．
4.小明家新买了了一辆电动汽车，他对电动汽车的相关知识产生了兴趣，通过上网查阅资料和自己设计实验进行了一系列研究性学习。
（1）如表是小明记录的某次充电时充电桩显示屏的即时信息显示表；请通过表中所给信息计算，充电电流为 ________ A；
（2）在厂家的宣传资料中，该款电动车在滑行时会带动电机“逆向发电”，将电能储存在电池内，下列说法中正确的是 ________ ；
A.电机“逆向发电”的过程是将电能转化为机械能的过程
B.“逆向发电”的工作原理是电磁感应
C.“逆向发电”产生的电能全部储存到电池中
D.“逆向发电”是厂家过度宣传，电机只是用电器不可能用于发电
（3）小明进一步查阅资料发现，电动汽车一般采用电磁继电器控制电动机M的通断电，利用实验器材模拟汽车启动，简易电路如图1；A与B接触时M通电，请用笔画线完成图1电路的连接； ________
（4）小明观察发现，该车有车速提醒功能；通过思考小明设计了如图2甲的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变；当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速；图2乙是Rv的阻值与车速关系的图象；图2丙是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图象；当压表的示数为9V时，此时车的速度是 ________ km/h。

5.成都地铁线路四通八达，地铁已成为成都市民出行的主要交通工具。小蒲同学每天乘坐地铁上学，他看到地铁站的扶梯没有人站在上面时扶梯运行缓慢，有人站上面扶梯会加速到正常运行。为了弄清其中的奥秘，小蒲尝试设计了图甲所示电路来研究扶梯的工作原理。
（1）为了实现电梯无人时低功率运行，有人上扶梯时扶梯自动调整为正常运行模式，则当有人靠近雷达传感器R0时，R0的阻值应该 ________ ；
（2）若只将图甲中控制电路的雷达传感器安装在扶梯入口处，这种设计将 ________ 实现扶梯上有人时正常运行，无人时便缓慢运行（选填“能”或“不能”）；
（3）已知自动扶梯正常运行时的平均功率为11kW，扶梯缓慢运行时的功率为正常运行时平均功率的 120 ， 扶梯每天凌晨6：00开机，晚上24：00停止运行，设扶梯每天载客正常运行时间为开机总时间的 13 ， 则一部扶梯每天消耗电能为 ________ kW⋅h；
（4）通过观察，小蒲发现，上班高峰期扶梯上挤满了人，小蒲觉得电路中一定还有其他巧妙的设计，于是小蒲和他的小伙伴重新设计了如图乙所示的电路，你认为合理的是 ________ 。
A．R3可能是压力传感器，且压力越大，传感器电阻越大
B．R3可能是压力传感器，且压力越大，传感器电阻越小
C．因为扶梯的速度不变，所以电动机的功率与扶梯上站的人的多少无关
D．为了提高雷达探测人群的灵敏度，可以将R2的滑片向右滑动适当距离
驱动模式
纯电动 启动、低速
油电混动 中速
纯油电 高速
汽车质量
1200kg
电现象
磁现象
示例
电荷有正、负两种
磁体有南北两极
①
带电体能吸引轻小物体
②
同名磁极相互排斥
③
带电体周围存在电场
空车质量
1180kg
电动机额定功率
4kW
满载人员
12人
电动机额定电压
48V
满载时轮胎与地接触面积
4×250cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
充电电压
（V）
充电电流
（A）
充电时长
（min）
充电度数
（kW·h）
充电费用（元）
400
45
24.0
28.80
