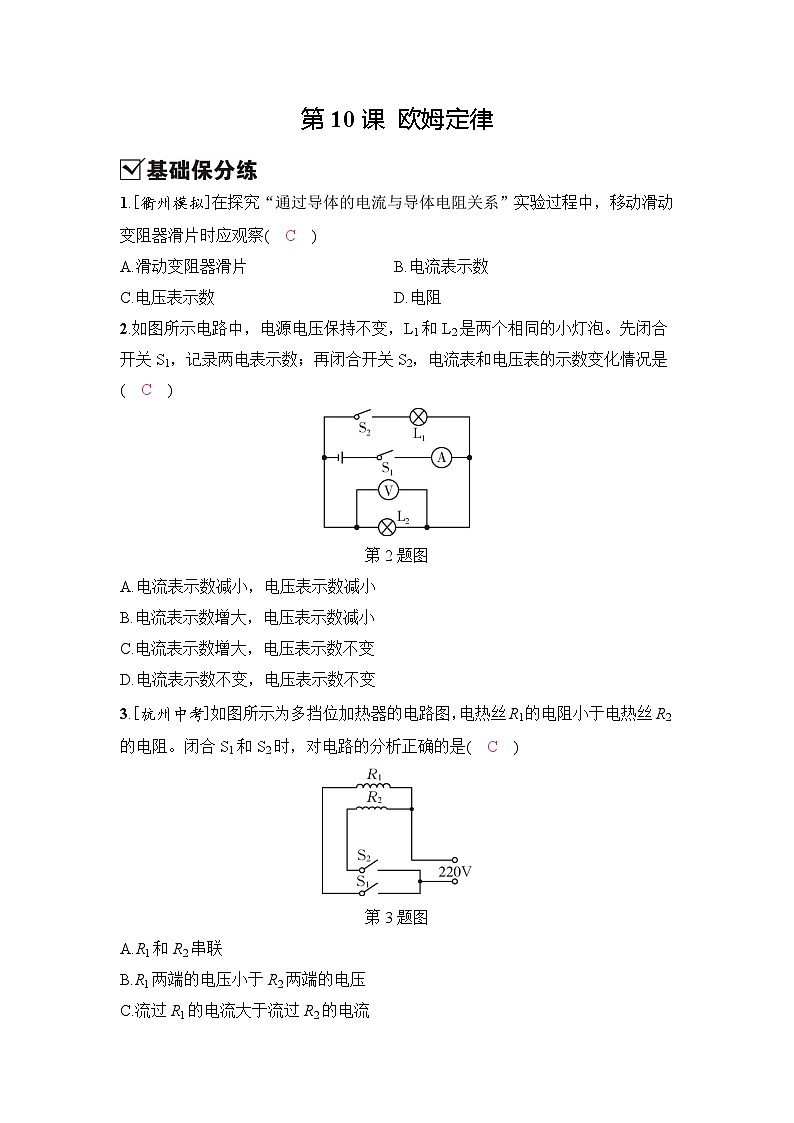

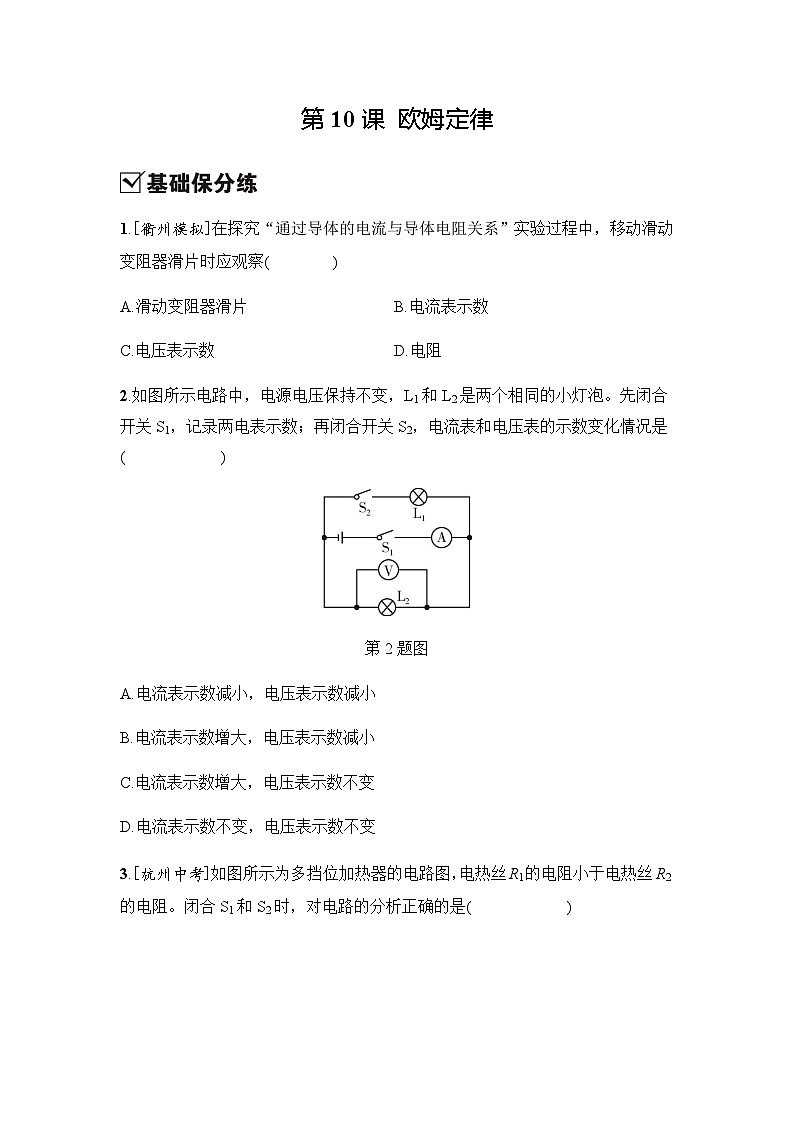

1.[衢州模拟]在探究“通过导体的电流与导体电阻关系”实验过程中，移动滑动变阻器滑片时应观察( C )
A.滑动变阻器滑片B.电流表示数
C.电压表示数D.电阻
2.如图所示电路中，电源电压保持不变，L1和L2是两个相同的小灯泡。先闭合开关S1，记录两电表示数；再闭合开关S2，电流表和电压表的示数变化情况是( C )
第2题图
A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数减小
C.电流表示数增大，电压表示数不变
D.电流表示数不变，电压表示数不变
3.[杭州中考]如图所示为多挡位加热器的电路图，电热丝R1的电阻小于电热丝R2的电阻。闭合S1和S2时，对电路的分析正确的是( C )

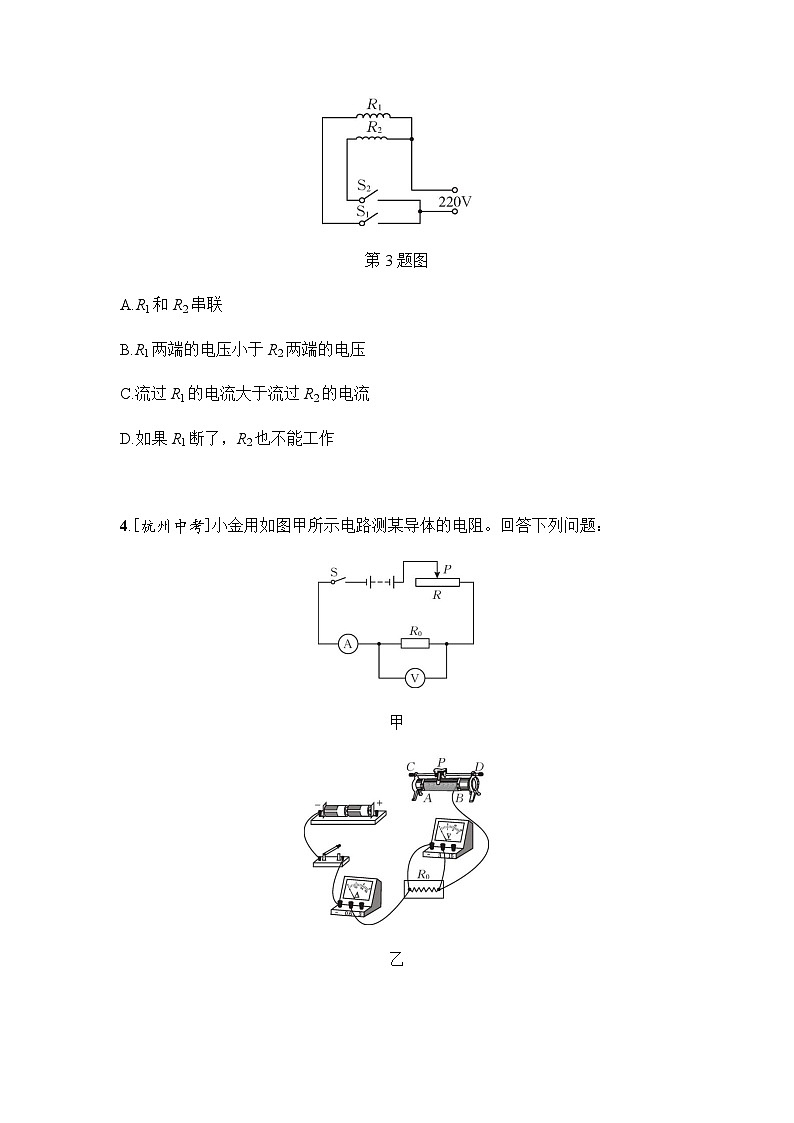

第3题图
A.R1和R2串联
B.R1两端的电压小于R2两端的电压
C.流过R1的电流大于流过R2的电流

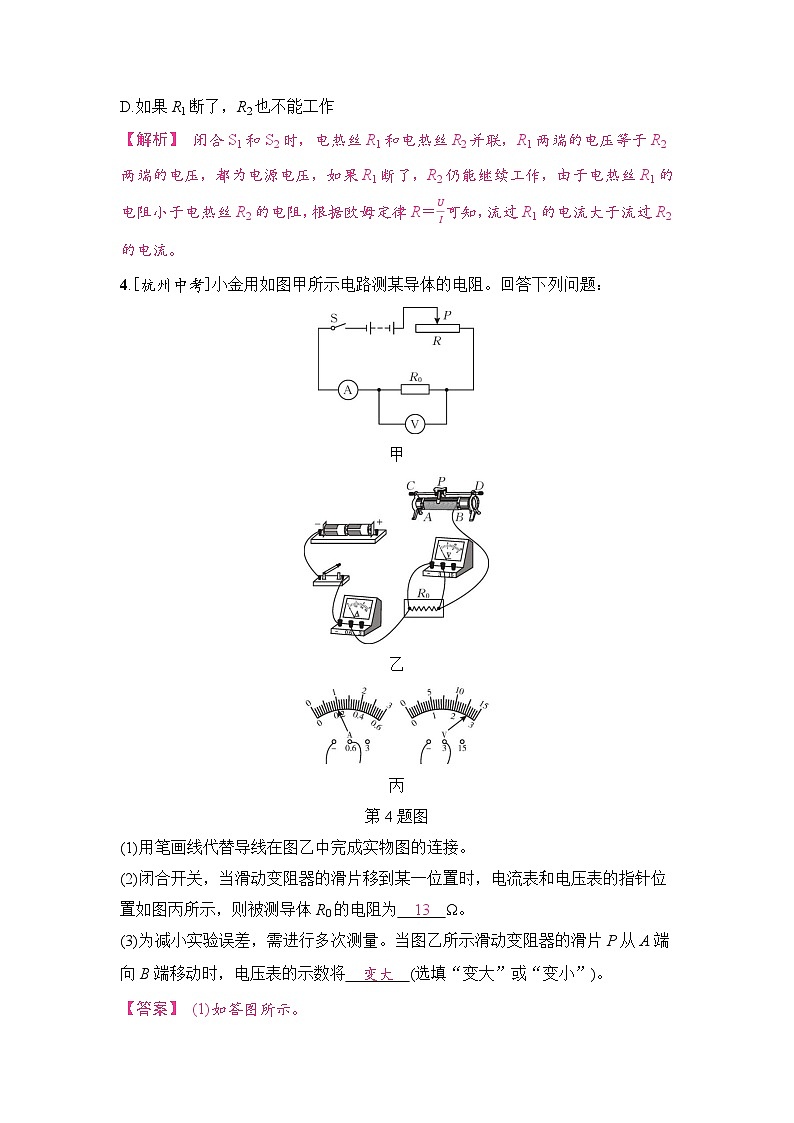

D.如果R1断了，R2也不能工作
【解析】 闭合S1和S2时，电热丝R1和电热丝R2并联，R1两端的电压等于R2两端的电压，都为电源电压，如果R1断了，R2仍能继续工作，由于电热丝R1的电阻小于电热丝R2的电阻，根据欧姆定律R＝UI可知，流过R1的电流大于流过R2的电流。
4.[杭州中考]小金用如图甲所示电路测某导体的电阻。回答下列问题：
甲
乙
丙

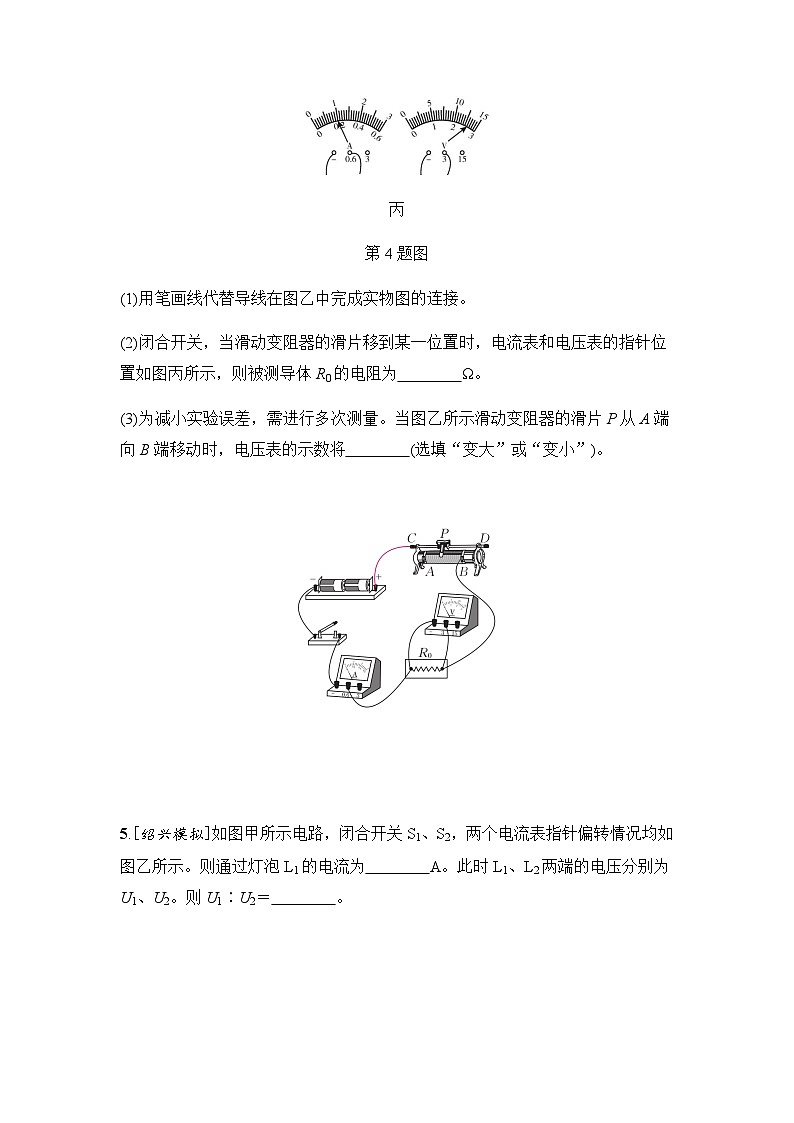

第4题图
(1)用笔画线代替导线在图乙中完成实物图的连接。
(2)闭合开关，当滑动变阻器的滑片移到某一位置时，电流表和电压表的指针位置如图丙所示，则被测导体R0的电阻为 13 Ω。
(3)为减小实验误差，需进行多次测量。当图乙所示滑动变阻器的滑片P从A端向B端移动时，电压表的示数将 变大 (选填“变大”或“变小”)。
【答案】 (1)如答图所示。

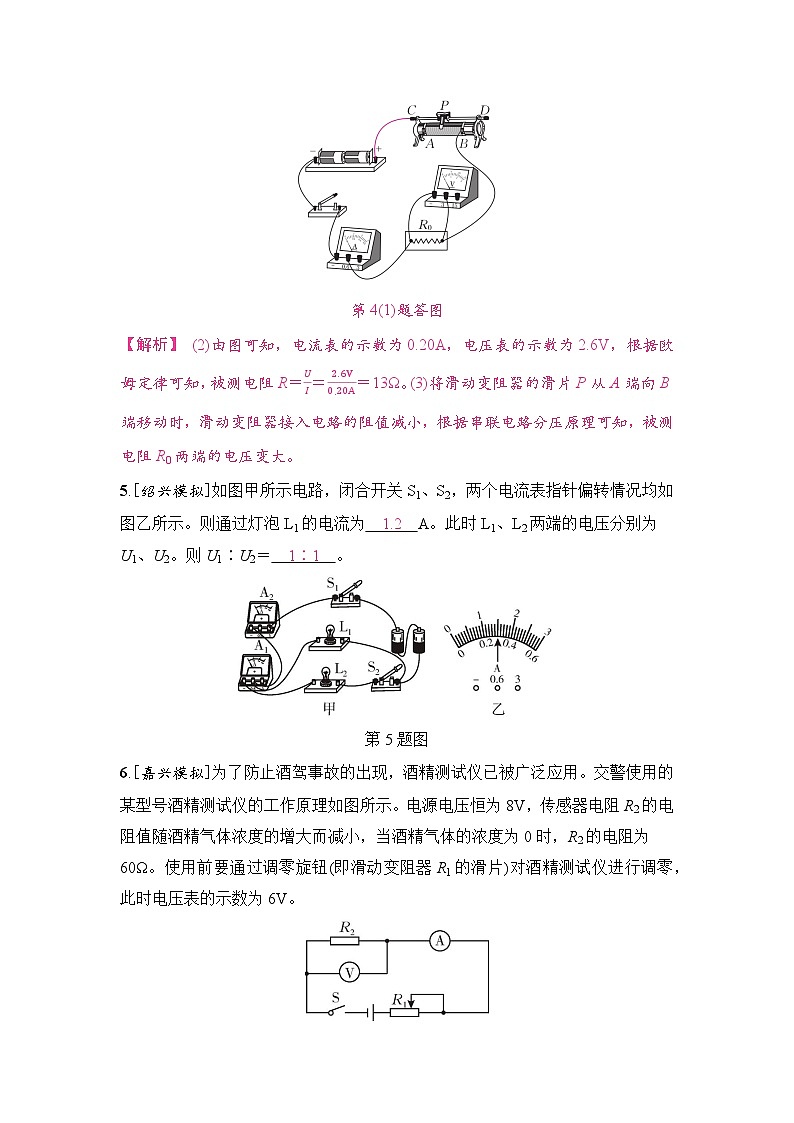

第4(1)题答图
【解析】 (2)由图可知，电流表的示数为0.20A，电压表的示数为2.6V，根据欧姆定律可知，被测电阻R＝UI＝＝13Ω。(3)将滑动变阻器的滑片P从A端向B端移动时，滑动变阻器接入电路的阻值减小，根据串联电路分压原理可知，被测电阻R0两端的电压变大。
5.[绍兴模拟]如图甲所示电路，闭合开关S1、S2，两个电流表指针偏转情况均如图乙所示。则通过灯泡L1的电流为 1.2 A。此时L1、L2两端的电压分别为U1、U2。则U1∶U2＝ 1∶1 。

第5题图
6.[嘉兴模拟]为了防止酒驾事故的出现，酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示。电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对酒精测试仪进行调零，此时电压表的示数为6V。
第6题图
(1)电压表的示数为6V时，电流表的示数为多少?
(2)电压表的示数为6V时，滑动变阻器R1的电阻值为多少?
(3)调零后，R1的电阻保持不变。某驾驶员对着酒精测试仪吹气后，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少?
【答案】 (1)当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，由于串联电路中各处的电流相等，所以，根据欧姆定律可得，电流表的示数I＝I2＝U2R2＝6V60Ω＝0.1A。
(2)串联电路中总电压等于各分电压之和，则此时R1两端的电压U1＝U－U2＝8V－6V＝2V。所以，滑动变阻器R1的电阻R1＝U1I＝2V0.1A＝20Ω。
(3)调零后，R1的电阻保持不变，此时滑动变阻器R1两端的电压U1'＝I'R1＝0.2A×20Ω＝4V；此时电压表的示数U2'＝U－U1'＝8V－4V＝4V。
7.[温州文成县二模]小文设计了一个能粗略测量水流速度大小的测速仪，如图所示，机翼状的探头始终浸没在水中，连杆会带动滑动变阻器的滑片上下移动，当水流的速度变大时，电表的示数也变大。下列选项图中符合要求的是( B )
AB
CD
8.如图所示为灯泡L和定值电阻R的I－U图像，若将L和R并联在电源电压为3V的电路中，干路电流为 0.6 A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为 1∶3 。
第8题图
9.小华用如图所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。
(1)她先用阻值为10Ω的定值电阻探究电流与电压的关系。


第9题图
①图甲是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时 电压表 (选填“电流表”或“电压表”)指针的偏转可能超出所选量程。
③闭合开关，移动滑片，记录了如下数据。第5次的电压表和电流表的示数如图乙、丙所示，请将示数填入表中。
④请在图丁中描出表中各组数据对应的点，并根据描出的点画出图像。
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是 I－U图像为一条过原点的直线 。
(2)接下来，她用原电路探究电压一定时，电流与电阻的关系。先调节滑片，使电压表示数为2V，记录电流表示数；然后断开开关，将10Ω电阻依次换成5Ω、15Ω电阻，闭合开关，移动滑片，使电压表示数仍为2V，记录电流表示数。当换成20Ω电阻后，发现电压表示数始终不能为2V，为了完成实验，下列方案可行的是 C (填字母)。
A.换用电压为6V的电源
B.把电压表改接为0~15V量程
C.在开关与滑动变阻器之间串联一个10Ω的电阻
【答案】 (1)①如答图所示。
第9(1)①题答图
④如答图所示。
第9(1)④题答图
10.[山海联盟联考]小明利用磁敏电阻为自行车设计了一个速度计，他将磁铁固定在自行车钢丝上，磁敏电阻固定在后车架上如图甲所示，工作电路如图乙所示，磁敏电阻在骑行过程中阻值变化如图丙所示。当R0两端电压升高到4.5V时电子计数器就能有效计数，R0两端电压降低时，电子计数器不计数。车轮每转动一圈装置计数一次。已知电源电压为6V恒定不变，电阻R0阻值为900Ω。

第10题图
(1)该磁敏电阻工作原理是靠近或者远离磁铁时，随着磁场发生变化， 磁敏电阻阻值 会随之改变。
(2)当R0两端电压升高到4.5V时，电子计数器进行计数，此时磁敏电阻阻值为多大，请写出计算过程。
(3)图丙中A点和B点电子计数器的电压均为4.5V，请结合电学原理分析并确定计数器在哪个点开始有效计数。
【答案】 (2)I＝U0R0＝4.5V900Ω＝0.005A。
U磁＝6V－4.5V＝1.5V，
R磁＝U磁I＝＝300Ω。
(3)A点磁敏电阻阻值减少，工作电路中电流增大，R0两端电压增大到4.5V以上能完成有效计数。B点R0两端电压降低，所以不计数。
实验次数
1
2
3
4
5
电压U(V)
1.6
2.0
2.2
2.4
a. 2.8
电流I(A)
0.16
0.20
0.22
0.24
b. 0.28
