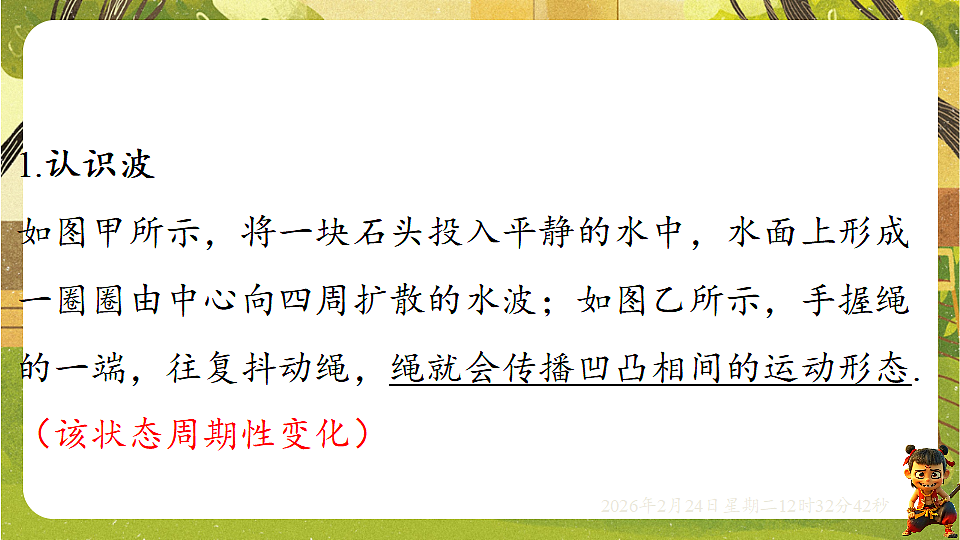

1.认识波如图甲所示，将一块石头投入平静的水中，水面上形成一圈圈由中心向四周扩散的水波；如图乙所示，手握绳的一端，往复抖动绳，绳就会传播凹凸相间的运动形态.（该状态周期性变化）

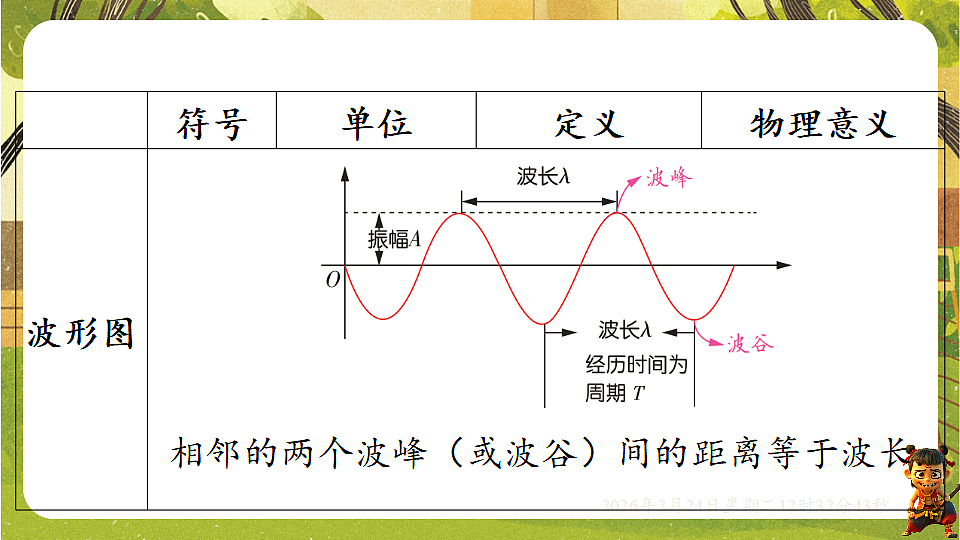

相邻的两个波峰（或波谷）间的距离等于波长.
教材第69页“图17-11 绳振动产生的波形”
1． 从地球的表面到遥远的太空，到处都充满了电磁波。下列几种波中不属于电磁波的是(　　)A．声波 B．微波 C．光波 D．无线电波
2．最先用实验证实了电磁波存在的科学家是(　　)A．麦克斯韦 B．莫尔斯 C．赫兹 D．贝尔
3. 如图所示，“望舒之辇”是清华大学载人月球车的设计方案，灵感来源于古代传说中的月亮女神望舒，同时融入了秦始皇陵铜车马的关键元素，体现了中国文化的博大精深。控制中心和载人月球车的通信利用的是(　　)A．电磁波 B．光导纤维 C．超声波 D．次声波
实验中导线的一端与电池的一极相连，导线的另一端不能与电池的另一极一直接触，否则不仅不能产生电磁波，还会损坏电池.2.探究电磁波的传播
3.探究不同材料对电磁波传播的影响
典例1 下列有关电磁波的说法正确的是( )
2.电视广播的信息传递（1）发射：利用摄像机和话筒分别将图像和声音转变成电信号，但这种电信号频率很低，调制器把低频的电信号加载到发射机产生的高频电磁波上，再通过天线发射出去.（2）传播：发射出去的电磁波在空中传播.
（3）接收：电视机是电磁波的接收机，接收到空中传播的高频电磁波后，经调谐器选出特定波段的电磁波，解调器将筛选出的电磁波还原成图像信号和声音信号，图像信号通过显示器还原成图像，声音信号经音频放大器放大后再通过扬声器还原成声音.
3.宇宙中的电磁波宇宙中充满了电磁波，人们可以通过接收到的电磁波来了解宇宙的信息.例如，宇宙中有一种被称为脉冲星的星体，它持续向外发射电磁波束，天文学家用射电望远镜搜索脉冲星发出的电磁波进行科学研究，这有助于揭示宇宙诞生和演化的奥秘.
（1）电磁波向空中发射并扩散的现象，叫电磁辐射.过量的电磁辐射就造成了电磁污染.
（2）电磁污染是指天然的或人为的各种电磁波的干扰及有害的电磁辐射.由于广播、电视、微波技术的发展，射频设备的功率成倍增加，地面上的电磁辐射大幅度增加，已达到直接威胁人体健康的程度.其他电磁污染如切断大电流电路时产生的火花放电，大功率电机、变压器以及输电线等附近的电磁场也在威胁着人体健康.
典例2 如图所示是电磁波家族，真空中各种电磁波的传播速度相同．其中红外线又可分为三部分，即近红外线、中红外线、远红外线．根据所给信息可推测( )
4．电磁波具有信息特征和能量特性。以下设备中，主要利用电磁波的信息特征工作的是(　　)A．微波炉 B．卫星电话 C．激光刀 D．紫外线理疗
5．如图所示是一台收音机的屏板，当在FM波段时，指针(图中黑块)向右调时，所接收到的电磁波的波长及波速变化将会是(　　)A．波长变大及波速变小 B．波长变大及波速不变C．波长变小及波速变大 D．波长变小及波速不变
6．[2025陕西B卷]如图，是搭载热成像仪和实时图像传输器的防火巡查无人机。其搭载的热成像仪通过物体辐射的________(填“红外线”或“紫外线”)检测林场温度并形成图像，图像传输器利用________(填“超声波”或“电磁波”)将这些图像传输给操作终端。
7．有些人喜欢把手机挂在胸前，其实这样做对健康不利，因为手机发射出的________会对健康造成一定影响。如图所示的是一个物体振动时的波形图。观察此图可以知道波源的振幅是________cm。
8. 如图所示，被誉为“中国天眼”的“FAST”射电望远镜直径约500 m，其反射面采用的是凹面。下列说法中正确的是(　　)A．该“FAST”射电望远镜工作时接收的是超声波B．其反射面采用凹面，是为了使信号更会聚C．其反射面采用凹面，是为了使光线更会聚D．该“FAST”射电望远镜周围的一定区域内可以设置小功率的无线电设备
9．[2025常州一模]我国自主研发的米波雷达能够有效探测隐形飞机，它使用的波信号的工作频率范围为3×107～3×108 Hz，该信号是________(填“电磁波”“超声波”或“次声波”)，在空气中的传播速度约为________km/s。某型号雷达使用频率为2×108 Hz的波信号，其周期为________s，若雷达发出信号后经8×10－5 s接收到敌机反射信号，此时敌机距离雷达________km。
10．电磁波是一个大家族，图甲是它们的家谱以及对应的各种电磁波的主要应用。图乙反映部分电磁波的穿透性能。
(1)红外线的波长比紫外线的波长________(填“长”或“短”)。(2)电磁波的频率用f表示，由图甲可知f无线电波________f可见光；它们在真空中的传播速度v无线电波________v可见光。(均填“＞”“＜”或“＝”)(3)“铱­192”发出的物质能穿透三十多毫米厚的钢板，这一性质可用于金属内部探伤，结合图乙可知：“铱­192”发出的用于金属内部探伤最有可能的是________(填字母)。A．可见光 B．α射线 C．β射线 D．γ射线
11．在物理课上，同学们为了探究电磁波能否在真空中传播，他们设计了如下实验：在密封的透明玻璃罩内，放一部处于待机状态的手机(如图甲所示)。 开始时不用抽气机抽玻璃罩内的空气，用 另一部手机拨打罩内的手机，听到罩内手机的来电铃声，同时能看到罩内手机屏幕上显示的来电号码。
(1)接着，用抽气机抽去玻璃罩内的空气，继续拨打罩内的手机，虽然听不到罩内手机的来电铃声，但仍能看到罩内手机屏幕上显示的来电号码。这说明真空罩中的手机________(填“能”或“不能”)接收到罩外传给它的电磁波，即电磁波和声波________(填“相同”或“不同”)，电磁波________(填“可以”或“不可以”)在真空中传播。
(2)实验中主要用到的物理学研究方法是________(填字母)。A．控制变量法　　　　　B．转换法　　　　　　　　　C．类比法
(3)如图乙所示，将手机放在密闭的塑料容器中，手机能正常接收到呼叫信号，放在密闭的金属容器中的手机不能接收到呼叫信号，说明________(填“塑料容器”或“金属容器”)对电磁波有屏蔽作用。
