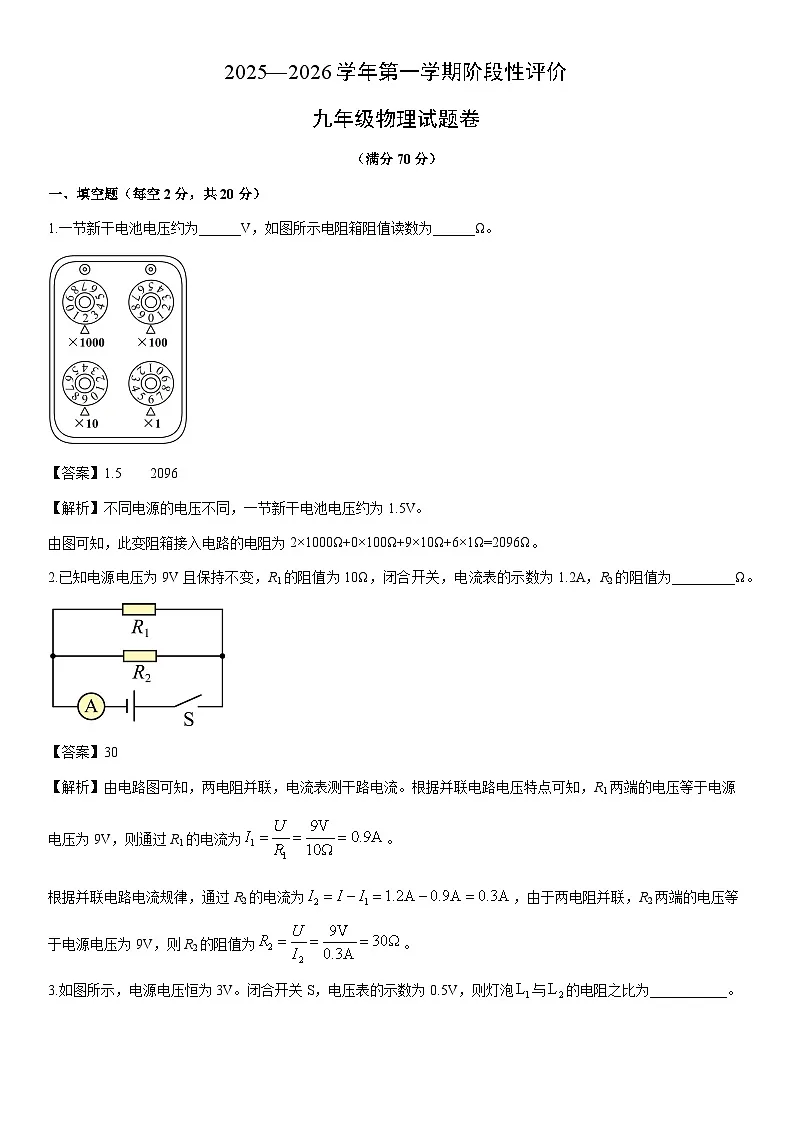

2025-2026学年陕西省西安市雁塔区九年级上学期1月物理试卷（解析版）

这是一份2025-2026学年陕西省西安市雁塔区九年级上学期1月物理试卷（解析版），共14页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。
（满分70分）
一、填空题（每空2分，共20分）
1.一节新干电池电压约为______V，如图所示电阻箱阻值读数为______Ω。
【答案】1.5 2096
【解析】不同电源的电压不同，一节新干电池电压约为1.5V。
由图可知，此变阻箱接入电路的电阻为2×1000Ω+0×100Ω+9×10Ω+6×1Ω=2096Ω。
2.已知电源电压为9V且保持不变，R1的阻值为10Ω，闭合开关，电流表的示数为1.2A，R2的阻值为_________Ω。
【答案】30
【解析】由电路图可知，两电阻并联，电流表测干路电流。根据并联电路电压特点可知，R1两端的电压等于电源电压为9V，则通过R1的电流为。
根据并联电路电流规律，通过R2的电流为，由于两电阻并联，R2两端的电压等于电源电压为9V，则R2的阻值为。

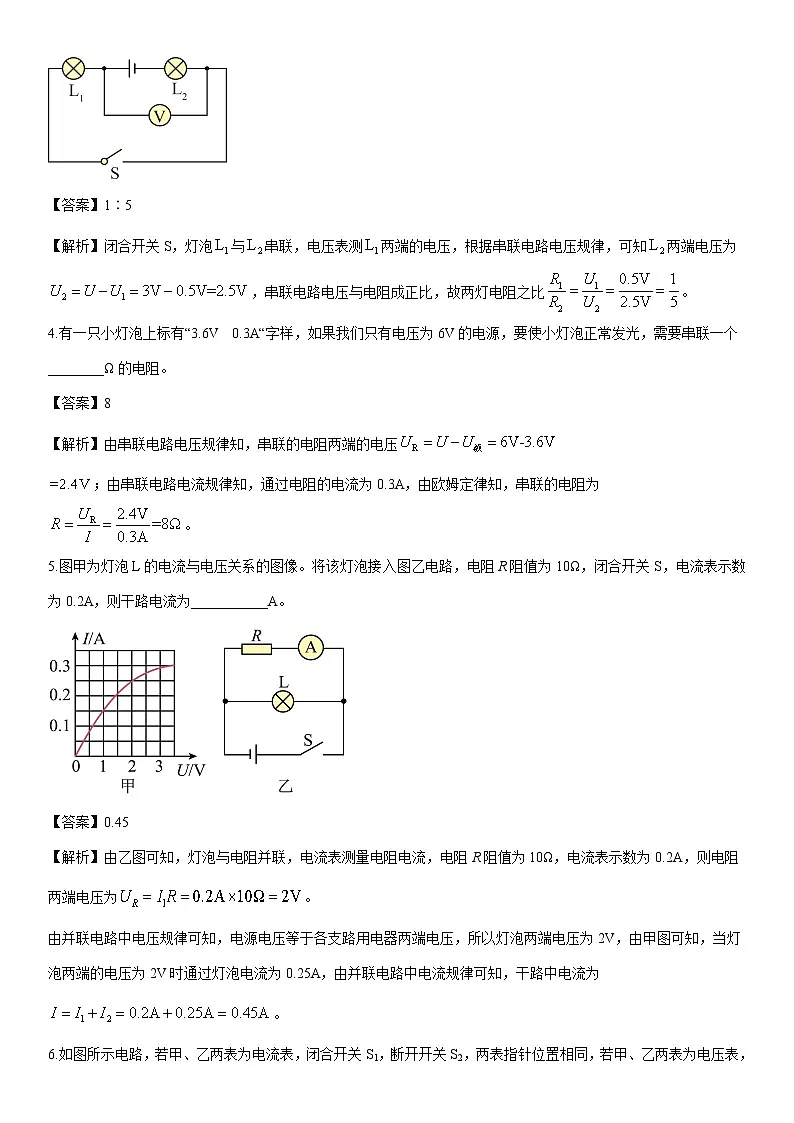

3.如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡与的电阻之比为___________。
【答案】1∶5
【解析】闭合开关S，灯泡与串联，电压表测两端的电压，根据串联电路电压规律，可知两端电压为，串联电路电压与电阻成正比，故两灯电阻之比。
4.有一只小灯泡上标有“3.6V 0.3A“字样，如果我们只有电压为6V的电源，要使小灯泡正常发光，需要串联一个________Ω的电阻。
【答案】8
【解析】由串联电路电压规律知，串联的电阻两端的电压
；由串联电路电流规律知，通过电阻的电流为0.3A，由欧姆定律知，串联的电阻为
。
5.图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路，电阻R阻值为10Ω，闭合开关S，电流表示数为0.2A，则干路电流为___________A。
【答案】0.45
【解析】由乙图可知，灯泡与电阻并联，电流表测量电阻电流，电阻R阻值为10Ω，电流表示数为0.2A，则电阻两端电压为。
由并联电路中电压规律可知，电源电压等于各支路用电器两端电压，所以灯泡两端电压为2V，由甲图可知，当灯泡两端的电压为2V时通过灯泡电流为0.25A，由并联电路中电流规律可知，干路中电流为。

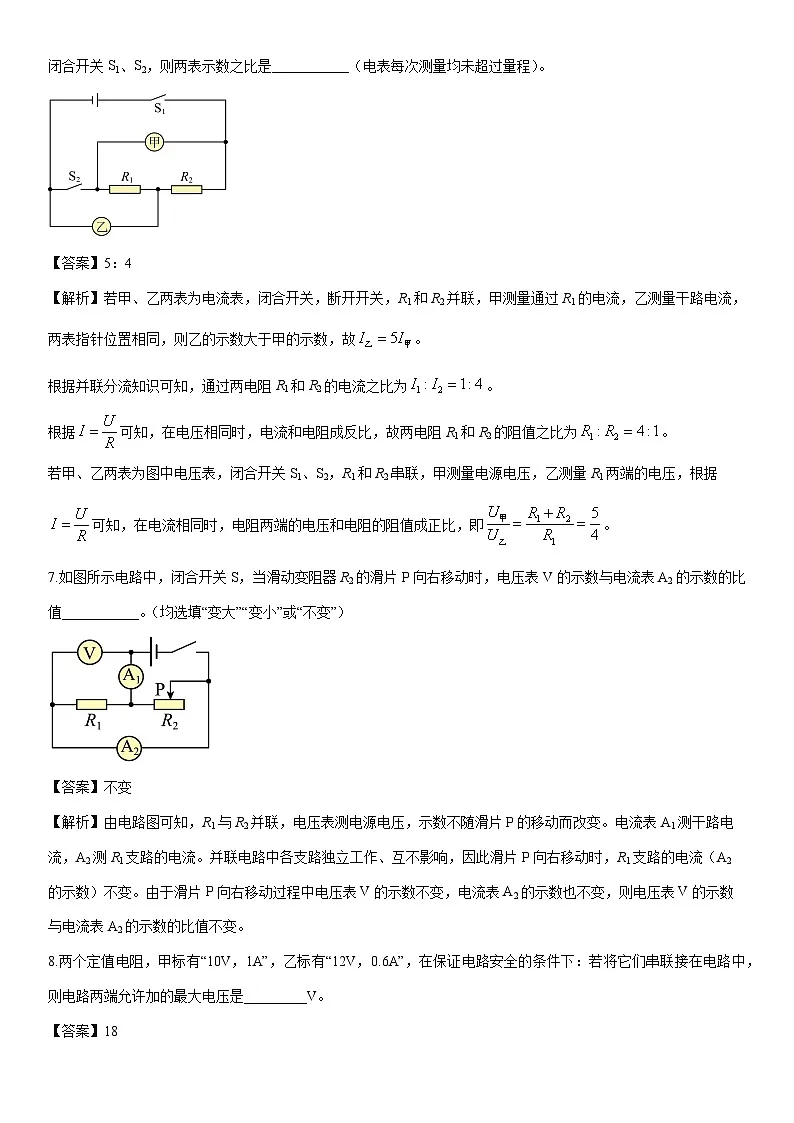

6.如图所示电路，若甲、乙两表为电流表，闭合开关S1，断开开关S2，两表指针位置相同，若甲、乙两表为电压表，闭合开关S1、S2，则两表示数之比是___________（电表每次测量均未超过量程）。
【答案】5：4
【解析】若甲、乙两表为电流表，闭合开关，断开开关，R1和R2并联，甲测量通过R1的电流，乙测量干路电流，两表指针位置相同，则乙的示数大于甲的示数，故。
根据并联分流知识可知，通过两电阻R1和R2的电流之比为。
根据可知，在电压相同时，电流和电阻成反比，故两电阻R1和R2的阻值之比为。
若甲、乙两表为图中电压表，闭合开关S1、S2，R1和R2串联，甲测量电源电压，乙测量R1两端的电压，根据可知，在电流相同时，电阻两端的电压和电阻的阻值成正比，即。
7.如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向右移动时，电压表V的示数与电流表A2的示数的比值___________。（均选填“变大”“变小”或“不变”）
【答案】不变
【解析】由电路图可知，R1与R2并联，电压表测电源电压，示数不随滑片P的移动而改变。电流表A1测干路电流，A2测R1支路的电流。并联电路中各支路独立工作、互不影响，因此滑片P向右移动时，R1支路的电流（A2的示数）不变。由于滑片P向右移动过程中电压表V的示数不变，电流表A2的示数也不变，则电压表V的示数与电流表A2的示数的比值不变。
8.两个定值电阻，甲标有“10V，1A”，乙标有“12V，0.6A”，在保证电路安全的条件下：若将它们串联接在电路中，则电路两端允许加的最大电压是_________V。
【答案】18
【解析】由题目信息可求得甲的电阻为，乙的电阻为。
两电阻串联，为保护电路安全，电路中允许通过的最大电流是，则电路两端允许加的最大电压为。
9.将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
【答案】
二、选择题（每题2分，共14分）
10.根据欧姆定律可以得到公式R＝，关于这个公式的下列说法中，正确的是（ ）
A.同一导体电阻与加在它两端的电压成正比
B.同一导体的电阻与通过它的电流成反比
C.导体两端电压为零时，导体的电阻也为零
D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
【答案】D
【解析】因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，所以，同一导体的电阻与加在它两端的电压、通过它的电流无关，且导体两端电压为零时其阻值不为零，故ABC错误；同一导体的电阻不变，由R=可知，同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故D正确。
11.下列做法不符合安全用电原则的是（ ）
A.用沾了水的手更换灯泡
B.不接触低压带电体，不靠近高压带电体
C.不使用绝缘层损坏的导线
D.及时更换达到使用寿命的家用电器
【答案】A
【解析】水是导体，用沾了水的手更换灯泡时，水可能会使人体与带电体接触，从而导致触电事故，这种做法不符合安全用电原则。故A符合题意；“不接触低压带电体，不靠近高压带电体” 是安全用电的基本准则，能有效避免人体触电，符合安全用电原则。故B不符合题意；绝缘层损坏的导线，其内部的金属线会暴露出来，容易造成漏电或者短路，引发触电事故或火灾等，不使用绝缘层损坏的导线符合安全用电原则。故C不符合题意；达到使用寿命的家用电器，其内部元件可能老化，存在安全隐患，及时更换能防止因电器故障引发的触电、火灾等问题，符合安全用电原则。故D不符合题意。
12.如图所示的电路中，电源电压保持不变，R0为定值电阻，R为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量）减小而增大，闭合开关S，当光强增大时，下列说法错误的是（ ）
A.电压表V1示数减小
B.电流表A示数增大
C.电压表V1与电压表V2示数的和不变
D.电压表V2的示数变小
【答案】A
【解析】由电路图可知，R与R0串联，电压表V1测R0两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，因光敏电阻R阻值随照射在它上面的光强减小而增大，所以，当光照增大时，R的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，即电流表A的示数增大；由可知，R0两端的电压增大，即电压表V1的示数增大；再根据串联电路的电压关系可知，电压表V1与电压表V2示数的和电源电压不变，所以电压表V2的示数变小；故A错误，BCD正确。
13.关于“伏安法测定值电阻”和“伏安法测小灯泡的电阻”下列说法不正确的是（ ）
A.两个实验进行多次测量都是为了减小误差，使测量数据更加精确
B.滑动变阻器在两个实验中的作用除了保护电路还有改变电压
C.两个实验的原理相同
D.两个实验都没有用到控制变量法
【答案】A
【解析】在“伏安法测定值电阻”实验中，移动滑片，为了多次测量取平均值减小实验误差；在“伏安法测小灯泡的电阻”实验中，移动滑片，多次测量的目的是得出灯泡电阻随温度升高而增大的规律，故A错误，符合题意；在“伏安法测定值电阻”实验中，为了多次测量取平均值减小实验误差，需要移动滑动变阻器滑片改变定值电阻两端的电压；在“伏安法测小灯泡的电阻”实验中，为了探究灯泡电阻随温度变化关系，需要移动滑动变阻器滑片改变灯泡两端的电压，所以滑动变阻器在两个实验中的作用除了保护电路还有改变电压，故B正确，不符合题意；在“伏安法测定值电阻”和“伏安法测小灯泡的电阻”实验中，用电压表测定值电阻或灯泡两端的电压，用电流表测通过定值电阻或灯泡的电流，利用求出定值电阻的阻值或灯泡的阻值，所以两个实验的原理相同，故C正确，不符合题意；“伏安法测定值电阻”和“伏安法测小灯泡的电阻”两个实验中没有用到控制变量法，故D正确，不符合题意。
14.小明利用伏安法成功测量出了的阻值，在他兴奋地向老师汇报成果后，老师告诉他还有其他的方法也能够测出未知电阻的阻值，如图所示的电路不能成功测出未知电阻阻值的是（阻值已知，电源电压不变）。（ ）
A.B.
C.D.
【答案】B
【解析】由图可知，同时闭合开关S1、S2，电压表测量电源电压。只闭合开关S1，电压表测量未知电阻两端电压，根据串联分压知识可得出R0两端电压，再根据串联电路电压与电阻的比值关系，可以得出未知电阻的阻值，故A不符合题意；由图可知，闭合开关S1、S2，电压表测量电源电压。闭合开关S1，断开开关S2，电压表仍然测量电源电压，无法得出未知电阻两端电压，即无法测出未知电阻阻值，故B符合题意；由图可知，当S1闭合，S2接R0时，R0单独接入电路中，电流表测量通过R0的电流，根据欧姆定律可得出R0两端电压，即电源电压；再闭合S1，S2接时，单独接入电路中，电流表测量通过的电流，根据欧姆定律可得出未知电阻阻值，故C不符合题意；由图可知，当S1闭合，S2断开时，两个电阻串联，电流表测量串联电路电流，此时电源电压可表示为，当S1、S2闭合，R0短路，单独接入电路中，电流表测量通过的电流，此时电源电压可表示为，联立可得出的阻值，故D不符合题意。
15.如图甲所示电路，电源电压恒定，图乙中的a、b分别是将滑动变阻器的滑片从最右端移动到最左端的过程中，电流表A的示数和两电压表V1、V2的示数变化图像。下列判断不正确的是（ ）
A.图线b是电阻的关系图像
B.电源电压为6V
C.当滑片在滑动变阻器的中点位置时电压表V1、V2的示数相等
D.滑动变阻器的最大阻值为50
【答案】C
【解析】由图甲可知，电阻与滑动变阻器串联，电流表测电路中的电流，电压表测两端的电压，电压表测两端的电压。当滑动变阻器的滑片从最右端移动到最左端时，接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大。根据可知，两端的电压变大，所以图线b是电阻的I−U关系图像，图线a是电阻的I−U关系图像，故A正确，不符合题意；当滑动变阻器接入电路中的电阻为0时，电路为的简单电路，此时电路中的电流最大，两端的电压最大，两端的电压为0。由图像可知，电路中的最大电流为0.6A，此时的示数为6V，的示数为0V，所以电源电压，故B正确，不符合题意；当滑动变阻器的阻值最大时，此时电流最小，由图乙a图线可知，此时滑动变阻器两端的电压为5V，滑动变阻器的最大阻值，当滑片在滑动变阻器的中点位置时滑动变阻器接入电路的电阻，由图像可知，当电路中的电流时，、的示数均为3V，此时滑动变阻器接入的阻值为，故C错误，符合题意，D正确，不符合题意。
16.图甲为一种测量压力的装置原理图，电路中电源电压恒为6V，定值电阻的阻值为20，电压表的量程为3V，压力检测板M与可变电阻R相连。R的阻值与压力F的关系如图乙所示，闭合开关S后，下列说法正确的是（ ）
A.检测板不受压力时，电压表的示数为6V
B.当检测板所受压力增大时，电压表的示数减小
C.该装置所能测量的最大压力为
D.若将换成10的电阻，则该装置所能测量的最大压力将减小
【答案】C
【解析】由图甲可知，R、R0串联，电流处处相等，电压表测定值电阻R0两端的电压，由图乙可知，当检测板不受压力时，可变电阻R的阻值为80Ω，由串联电路的电阻特点可知，电路的总电阻为，根据欧姆定律可知，此时电路中的电流为，根据公式可知，电压表的示数为，故A错误；由图乙可知，当检测板所受压力增大时，可变电阻R的阻值变小，则电路的总电阻减小，电路的电流增大，电压表测定值电阻R0两端的电压，根据公式可知，电压表的示数增大，故B错误；根据电压表量程可知，R0两端的最大电压U0大=3V，则电路中的最大电流为，
根据公式可知，此时电路的最小总电阻为，由串联电路的电阻特点可知，可变电阻的最小阻值为，由图乙可知，当压敏电阻为20Ω时，装置所能测量的最大压力为，故C正确。将R0换为阻值10Ω，电阻变小，电压表示数最大为3V，根据欧姆定律可知，通过电路的最大电流变大，电源电压为6V不变，可变电阻两端的最小电压为3V不变，则可变电阻接入电路的最小阻值变小，由图乙可知，可增大该装置所能测量的最大压力值，故D错误。
三、实验题（每空2分，共16分）
17.小芳所在的物理兴趣小组利用如图甲所示电路探究电流与电压的关系，电源电压恒为3V不变。
（1）闭合开关前，应将滑动变阻器滑片移到最___________端；
（2）移动滑动变阻器的滑片，当电流表的示数为0.2A时，电压表的示数如图乙所示，为___________V；
（3）小芳根据记录的多组电流表和电压表示数绘制了图丙所示的图像，分析图像可以得出电流与电压的关系规律是___________。
【答案】（1）左 （2）2
（3）当电阻一定时，通过导体的电流与导体两端的电压成正比
【解析】（1）为保护电路，在闭合开关前，滑动变阻器的滑片应处于接入电路中阻值最大的位置，图中滑动变阻器右下接线柱连入电路，则滑片移动到最左端时阻值最大。
（2）由图乙可知，电压表选用的测量范围是0~3V，分度值为0.1V，根据指针的位置可知电压表的示数为2V。
（3）由图丙可知，当电阻的阻值不变时，其I-U图像是一条过原点的直线，所以可得电流与电压的关系规律是：电阻一定时，通过导体的电流与导体两端的电压成正比。
18.探究“电流与电阻的关系”时，实验器材有：三节新干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω）、开关一个，导线若干。图甲是小静等同学根据电路图连接而成的实物图，图乙是根据实验数据画出的定值电阻的图像；
（1）闭合开关S后，若电流表无示数，电压表示数接近电源电压，则故障为_________。
（2）排除故障后，将定值电阻由10Ω更换为15Ω时，接下来的具体操作是闭合开关，____________________并记下此时电流表示数。
（3）图乙中阴影部分面积表示的物理量是___________________。
【答案】（1）R开路 （2）调节滑动变阻器滑片，使电压表示数保持不变
（3）定值电阻两端的电压
【解析】（1）据图可知，闭合开关S后，若电流表无示数，电路可能断路，电压表示数接近电源电压，电压表两接线柱与电源两极连通，则故障为定值电阻R开路。
（2）探究电流与电阻关系时，要控制定值电阻两端电压不变，所以将定值电阻由10Ω更换为15Ω时，接下来的具体操作是闭合开关，调节滑动变阻器的滑片，使电压表示数保持不变。
（3）图乙中阴影部分面积等于电流与电阻之积，根据欧姆定律可知，阴影部分面积表示的物理量是定值电阻两端的电压。
19.在测量未知电阻Rx阻值的实验中，小明连接了部分实验电路，如图甲所示。
（1）请你用笔画线代替导线将图甲实验电路连接完整。（要求：闭合开关，滑动变阻器的滑片向A端移动时，电流表示数变大，且电流表接小量程）
（2）排除故障后，闭合开关，通过改变滑动变阻器滑片的位置，小明获得下表所示的实验数据。在第2次实验中，电压表的示数如图乙所示，根据表格中的数据，小明计算出的阻值为___________Ω（计算结果保留1位小数）。
【答案】（1） （2）5.1
【解析】（1）用伏安法测量待测电阻的阻值时，待测电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路中的电流。要求滑动变阻器的滑片向A端移动时，电流表示数变大，说明变阻器接入电路中的阻值变小，应连接变阻器的左下接线柱A，电流表接小量程，如图所示：
（2）在第2次实验中，电压表示数如图乙所示，乙图中电压表的量程是0~3V，分度值是0.1V，读数为1.5V。结合实验数据可求得三次实验中电阻依次为，，。
多次测量求平均值可以减小误差，则待测电阻Rx的阻值为。
四、计算题（第20题6分，第21题6分，第22题8分）
20.如图所示的电路中，电阻R1的阻值为12Ω，S闭合后，电流表A1的示数为0.5A，电流表A的示数为0.8A。求：
（1）电阻R1中的电流；
（2）电源电压；
（3）电阻R2的阻值。
【答案】（1）0.3A； （2）3.6V； （3）7.2Ω
【解析】（1）由电路图知：两电阻并联，电流表A测干路电流I，电流表A1测电阻R2所在支路电流I2，由并联电路电流规律可得，电阻R1的电流为I1=I﹣I2=0.8A﹣0.5A=0.3A。
（2）由于并联电路各支路两端的电压相等，所以R2两端的电压等于电源电压，即电源电压为U=U1=I1R1=0.3A×12Ω=3.6V。
（3）根据并联电路电压的规律知，电阻R2两端的电压为U2=U1=3.6V，电阻R2的阻值为。
21.闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图像如图乙所示。求：
（1）滑动变阻器的最大阻值；
（2）定值电阻的阻值和电源电压。
【答案】（1） （2）
【解析】（1）由电路图可知，定值电阻和滑动变阻器串联，电压表测滑动变阻器两端的电压；当滑动变阻器滑片在最右端时，接入电路的阻值最大，此时电路中电流最小。由图乙可知，最小电流，此时滑动变阻器两端电压。根据欧姆定律可知，滑动变阻器的最大阻值为。
（2）当滑片在最左端时，滑动变阻器接入阻值为零，此时电路中只有，电路总电阻最小，通过电路的电流最大为。
由可得，电源电压为……（1），
当滑片在最右端时，根据串联电压规律可知，电源电压为……（2），
把（1）式代入（2）式可得，定值电阻的阻值为，电源电压为。
22.如图所示，电源电压保持不变，电流表量程为0~3A，电压表量程为0~3V，定值电阻的阻值为4，滑动变阻器的规格为“30，0.5A”。
（1）闭合开关S和S1、断开S2，电流表示数为0.5A，电压表示数为2V，求电源电压；
（2）同时闭合开关S、S1和S2，将滑动变阻器的滑片移到最左端，此时电流表的示数为1.8A，求定值电阻R2的阻值；
（3）闭合开关S和S2、断开S1，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
【答案】（1） （2） （3）3-15
【解析】（1）当闭合开关S和S1、断开S2时，电路为R3与R1串联，电压表测变阻器两端电压，由可得，R1两端的电压为，则电源的电压为。
（2）当闭合开关S、S1和S2时，将滑动变阻器的滑片移到最左端，电路为R1与R2并联，电流表测干路电流，则通过R1的电流为，
通过R2的电流为，
定值电阻R2的阻值为。
（3）闭合开关S和S2、断开S1，电路为R3与R2串联，电流表测电路中的电流，电压表测R3两端的电压，由题意知电路中的电流最大为0.5A，此时滑动变阻器接入电路中的电阻最小，由可得，电路中最小总电阻为，
则滑动变阻器接入电路中的最小阻值为。
因为电压表量程为0～3V，所以滑动变阻器两端的最大电压为3V，此时滑动变阻器接入电路中电阻最大，此时R2两端的电压为，电路中的电流为。
由可得，滑动变阻器接入电路中的最大值为，
所以，滑动变阻器接入电路的阻值范围是3-15。实验次数
1
2
3
电压U/V
1.2
2.6
电流I/A
0.24
0.30
0.50
