2025-2026学年河南省驻马店市汝南县九年级上学期1月期末物理试卷（解析版）

这是一份2025-2026学年河南省驻马店市汝南县九年级上学期1月期末物理试卷（解析版），共16页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

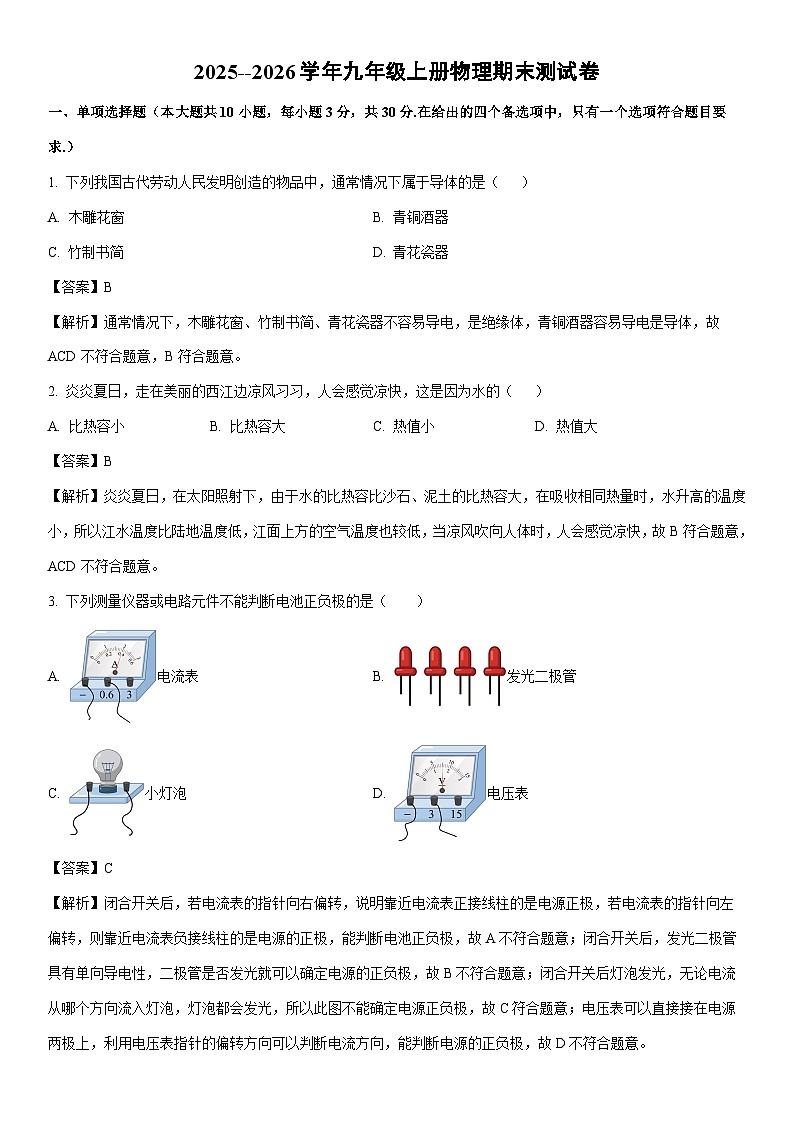

1. 下列我国古代劳动人民发明创造的物品中，通常情况下属于导体的是（ ）
A. 木雕花窗B. 青铜酒器
C. 竹制书简D. 青花瓷器
【答案】B
【解析】通常情况下，木雕花窗、竹制书简、青花瓷器不容易导电，是绝缘体，青铜酒器容易导电是导体，故ACD不符合题意，B符合题意。
2. 炎炎夏日，走在美丽的西江边凉风习习，人会感觉凉快，这是因为水的（ ）
A. 比热容小B. 比热容大C. 热值小D. 热值大
【答案】B
【解析】炎炎夏日，在太阳照射下，由于水的比热容比沙石、泥土的比热容大，在吸收相同热量时，水升高的温度小，所以江水温度比陆地温度低，江面上方的空气温度也较低，当凉风吹向人体时，人会感觉凉快，故B符合题意，ACD不符合题意。
3. 下列测量仪器或电路元件不能判断电池正负极的是（ ）
A. 电流表B. 发光二极管
C. 小灯泡D. 电压表
【答案】C
【解析】闭合开关后，若电流表的指针向右偏转，说明靠近电流表正接线柱的是电源正极，若电流表的指针向左偏转，则靠近电流表负接线柱的是电源的正极，能判断电池正负极，故A不符合题意；闭合开关后，发光二极管具有单向导电性，二极管是否发光就可以确定电源的正负极，故B不符合题意；闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源正负极，故C符合题意；电压表可以直接接在电源两极上，利用电压表指针的偏转方向可以判断电流方向，能判断电源的正负极，故D不符合题意。
4. 电位器实质上是一种变阻器，如图所示是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向C端旋转时，连入电路的电阻（ ）
A. 变大B. 变小C. 不变D. 先变大后变小
【答案】A
【解析】由图可知，A、B接线柱接入电路中，则从滑片到A点这部分电阻片接入电路中，当滑片向C端旋转时，电阻片接入电路中的长度变长，则连入电路的电阻变大，故A符合题意，BCD不符合题意。
5. 下列说法中符合实际的是（ ）
A. 一节新干电池电压为2VB. 人体安全电压为36V
C. 柜式空调工作电流约为10AD. 手机电池电压约为220V
【答案】C
【解析】根据电压常识可知：一节新干电池的电压是1.5V，故A不符合题意；根据电压常识可知：人体安全电压为不高于36V，故B不符合题意；根据电流常识可知：家用柜式空调工作时的电流约为10A，故C符合题意；根据电压常识可知：手机电池电压约为3.7V，故D不符合题意。
6. 跨学科社会发展2024年2月20日，我国首口超万米科探井在地下10910米胜利完钻。钻头钻探过程中与岩层摩擦而内能增大，与该过程的能量转化情况类似的是汽油机的（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】B
【解析】钻头钻探过程中与岩层摩擦，将机械能转化为内能，内能增大。吸气冲程中没有能量转化，故A不符合题意；压缩冲程将机械能转化为内能，故B符合题意；做功冲程将内能转化为机械能，故C不符合题意；排气冲程没有能量转化，故D不符合题意。
7. 下列关于能量守恒和转化的说法正确的是（ ）
A. 风力发电，说明能量可以凭空产生
B. 汽车刹车，说明能量可以凭空消失
C. 木炭燃烧，说明光能可以转化为化学能
D. 钻木取火，说明机械能可以转化为内能
【答案】D
【解析】能量不能凭空产生的，也不会凭空消灭，总是由一种能量转化为另一种能量，或者从一个物体转移到另一个物体，在转化和转移的过程中，能的总量保持不变，故AB错误；木炭燃烧，温度升高，内能增大，说明化学能可以转化为内能，故C错误；钻木取火，温度升高，内能增大，是通过做功的方式将机械能转化为内能，故D正确。

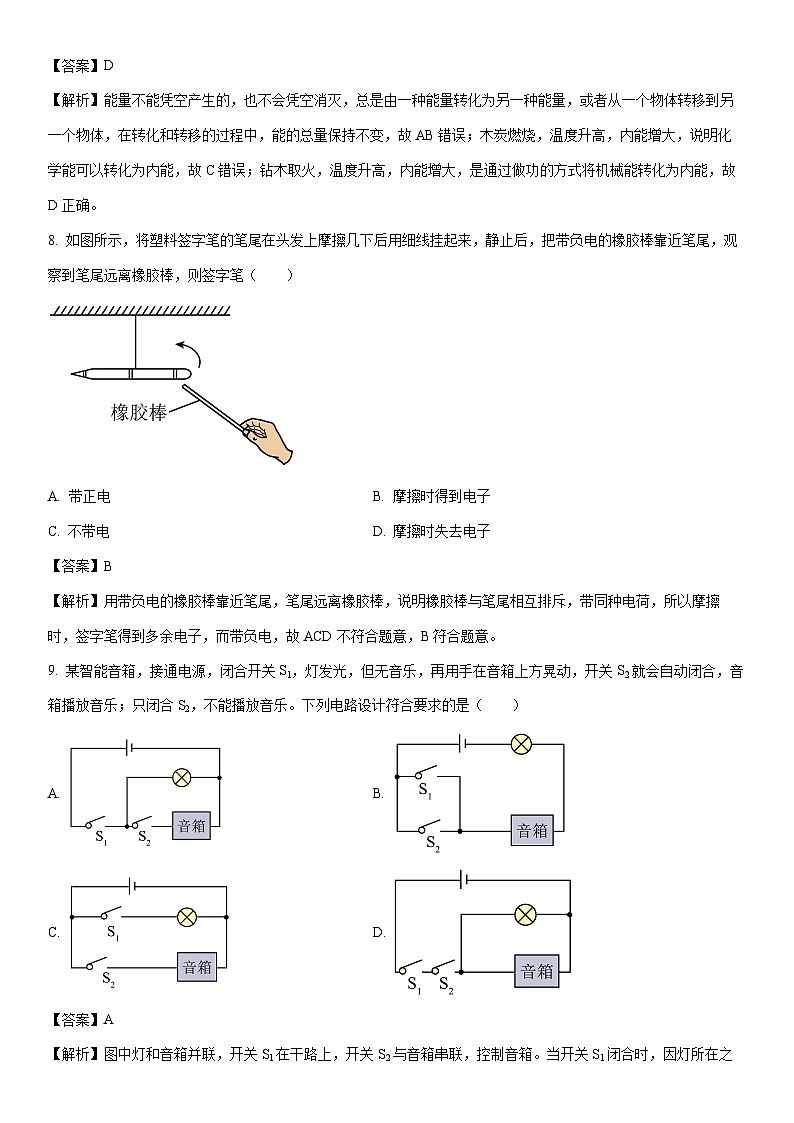

8. 如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔（ ）
A. 带正电B. 摩擦时得到电子
C. 不带电D. 摩擦时失去电子
【答案】B
【解析】用带负电的橡胶棒靠近笔尾，笔尾远离橡胶棒，说明橡胶棒与笔尾相互排斥，带同种电荷，所以摩擦时，签字笔得到多余电子，而带负电，故ACD不符合题意，B符合题意。
9. 某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐，再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】图中灯和音箱并联，开关S1在干路上，开关S2与音箱串联，控制音箱。当开关S1闭合时，因灯所在之路没有其他开关控制，故灯发光，此时音箱是否播放音乐取决开关S2。当开关S1断开时，该电路断路，只闭合S2，不能播放音乐。故A符合题意；图中灯和音箱串联，无论闭合哪个开关，灯和音箱均同时工作。故B不符合题意；图中灯和音箱并联，开关S1控制灯泡，开关S2控制音箱，只闭合S2时，音箱播放音乐。故C不符合题意；图中灯和音箱并联，开关S1与开关S2串联后接在干路上，单独闭合任一开关，灯和音箱均不能工作。故D不符合题意。
10. 如图所示的电路中，电阻阻值。闭合开关S后，两块电流表、的示数分别为、，和的两端电压分别为、。下列判断中正确的是（ ）
A. B.
C. D.
【答案】D
【解析】由图可知，该电路为并联电路，由于并联电路中各支路电压与电源电压相等，所以，故AB错误；由图可知，电流表A1在干路上，测的是总电流，电流表A2与电阻R1串联，测的是电阻R1的电流为I2，根据并联电路电流的特点，电阻R2的电流为，因为电阻阻值R1>R2，根据欧姆定律可知，通过电阻R1的电流小于通过电阻R2的电流，故C错误，D正确。
二、多项选择题（本大题共2小题，每小题4分，共8分.在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分.）
11. 如图所示，青瓦是古建筑常用的建筑材料，制瓦工艺有上千年的历史.制瓦工艺分为成坯、晒制、高温烧制等诸多流程。下列说法正确的是（ ）
A. 晒制泥坯时，泥坯温度越高，含有热量越多
B. 高温烧制时，瓦片温度升高，内能增加
C. 烧制青瓦时，燃料燃烧越充分，其热值越大
D. 制成的瓦片上的两滴水聚成一滴，表明分子间存在引力
【答案】BD
【解析】热量是一个过程量，只能说吸收（或者放出）了多少热量，不能说某物体含有多少热量，故A错误；高温烧制时，瓦片吸收热量，温度升高，内能增加，故B正确；燃料的热值仅与燃料的种类有关，而与燃料是否充分燃烧、质量都无关，所以燃料的热值不变，故C错误；制成的瓦片上的两滴水聚成一滴，表明分子间存在引力，故D正确。
12. 地磅的工作原理如图所示，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时滑片P向下滑动。闭合开关S，当车辆总质量越大时（ ）
A. 电压表的示数越大B. 电压表的示数越小
C. 电流表的示数越小D. 电流表的示数不变
【答案】AD
【解析】由图知道，R0和滑动变阻器R的最大阻值串联，电流表测电路中的电流，电压表测滑动变阻器R上半部分电压；闭合开关S，车辆总质量越大时，滑动变阻器滑片向下移动，电压表所测部分电阻长度增大，电阻变大，根据串联分压原理知道，电压表示数变大；因滑片向下移动过程中，电路的总电阻不变，根据欧姆定律知道，电路的电流大小不变，即电流表示数不变，故AD符合题意，BC不符合题意。
三、填空题（本大题共6小题，每空1分，共12分.）
13. 跨学科日常生活—壮族的“三月三”节日里必不可少的特色糍粑如图所示，蒸糯米饭的过程中主要是通过________方式改变糯米饭的内能，在蒸煮的过程中能够闻到糯米饭的清香，这是________现象。
【答案】热传递 扩散
【解析】蒸糯米饭的过程中，糯米饭吸收热量、内能增大，是通过热传递方式改变糯米饭的内能。
构成物质的分子总在不停地做无规则运动，会出现一种物质的分子进入另一种物质分子空隙的现象，属于扩散现象，在蒸煮的过程中能够闻到糯米饭的清香，是扩散现象。
14. 2025年2月11日，卫星互联网低轨02组卫星成功发射，长征八号甲运载火箭圆满完成首飞任务。火箭升空过程中，燃料燃烧产生的内能转化为火箭的________能。热机的效率________（选填“可能”或“不可能”）达到100%。
【答案】机械 不可能
【解析】火箭升空过程中，火箭的机械能增加，燃料燃烧产生的内能转化为火箭的机械能。
因为不可避免做额外功，能量损失不可避免，则热机的效率不可能达到100%。
15. 如图，移动式红绿灯常用于应急指挥交通。红灯与绿灯交替发光，它们的连接方式为______；白天，太阳能电池板给蓄电池充电，蓄电池相当于电路中的______。
【答案】并联 用电器
【解析】红灯与绿灯交替发光，它们互不影响，所以是并联的。
白天，太阳能电池板给蓄电池充电时，蓄电池消耗了电能，因此相当于电路中的用电器。
16. 高压输电线往往做成四线并联装置（如图），这是通过增大导体的横截面积从而________（选填“增大”或“减小”）导体的电阻。石墨烯材料在一定条件下电阻可以降为零，因此可用于制作________（选填“半导体”或“超导体”）。
【答案】减小 超导体
【解析】导体电阻与横截面积有关，增大导体的横截面积可以减小导体电阻。
超导体电阻为零，石墨烯在一定条件下电阻可降为零，符合超导体定义。
17. 如图所示，电源电压为3V，闭合开关后，电流表的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为______A，灯泡的阻值为______Ω。
【答案】0.4 15
【解析】分析电路可知，、并联，电流表测干路电流，电流表测电流。根据并联电流规律可知通过灯泡的电流为
并联电路中各支路电压均等于电源电压，则灯泡的阻值为
18. 如图甲所示，电源电压不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻大于5Ω，滑动变阻器的规格为“20Ω 1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、接1，在电路安全的情况下，滑动变阻器允许接入电路的最大阻值为15Ω，则电源电压为______V；若闭合开关S、接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻的阻值为______Ω。
【答案】4.5 40
【解析】闭合开关S、接1时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当滑动变阻器接入电路的阻值变大时，由串联电路的分压原理可知，其两端电压变大，即电压表示数变大，电源电压不变，由欧姆定律可知，电路中的电流变小。结合电压表量程，在电路安全的情况下，滑动变阻器允许接入电路的最大阻值为15Ω时，电压表示数最大，为3V，则电路中的电流
结合题图乙可知，此时灯泡L两端的电压为1.5V，根据串联电路中的电压规律可知，电源电压
闭合开关S、接2时，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当滑动变阻器接入电路的阻值变大时，其两端电压变大，即电压表示数变大，电路中的电流变小。由题意可知，定值电阻的阻值大于5Ω，分析如下：
①若电路中的最大电流为0.6A，此时电路中的总电阻最小，为
若，则电路中允许的最大电流为0.6A。
若，则当滑动变阻器接入电路的阻值为0时，电路中的电流最大，为
②若电压表示数最大为3V时，滑动变阻器接入电路的阻值恰好为最大阻值，则定值电阻的阻值
若，由串联电路的分压原理可知，电压表示数始终能达到最大值3V，则电路中的最小电流
若，则电压表示数无法达到3V，电路中的最小电流
电路中允许通过的最大电流是最小电流的1.5倍，综上，则有
解得舍去
即
解得
四、作图题（本大题共1小题，共6分.）
19.（1）根据图甲电路图，用笔画线表示导线将图乙中实物连接起来（导线不允许交叉），已知闭合开关S后，A1示数为0.2A，A2示数为1A。
（2）根据实物图在虚线框内画出相应的电路图。
（3）在图中“”内填上适当的电表符号，要求闭合开关后灯泡都能发光。
【答案】（1） （2）
（3）
五、实验探究题（本大题共4小题，共25分.）
20. 小柳用两个相同的酒精灯分别给水和煤油加热，如图甲所示，比较水和煤油的吸热能力的强弱。
（1）实验前，两烧杯分别装入______（选填“质量”或“体积”）和初温相等的水和煤油；在图甲中组装器材时先调整______（选填“A”或“B”），便于使用酒精灯外焰加热；
（2）小柳根据实验数据作出了水和煤油的温度随加热时间变化的图像，如图乙，水和煤油都升高到98℃，它们吸收的热量______（选填“相等”或“不相等”）；
（3）为了比较水和煤油的吸热本领，小柳提出两种比较方案：
①让两者加热相同时间比较升高的温度；
②让两者升高相同的温度比较加热时间；
在水和煤油都不沸腾的前提下，可行的方案是______（选填“①”“②”或“①和②”）；
（4）由图乙可知，煤油吸热能力比水______。
【答案】（1）质量 B （2）不相等 （3）①和② （4）弱
【解析】（1）根据控制变量法，比较水和煤油的吸热能力的强弱时，应控制水和煤油的质量和初温相同。
实验中要用酒精灯的外焰加热，所以应点燃酒精灯，再调整B在合适的位置，按由下而上的顺序组装器材。
（2）由于采用相同的加热装置，相同的时间内，水和煤油吸收的热量相同，则加热时间越长，吸收的热量越多，故可以根据加热时间来判断吸收热量的多少。如图乙，水和煤油都升高到98℃，水所用加热时间比煤油多，所以两者吸收的热量不相等。
（3）探究不同物质吸热本领，可以加热相同的时间，吸收相同的热量，比较升高的温度，升高的温度越高，吸热能力越弱；还可以升高相同的温度比较加热时间，加热时间越长，吸收的热量越多，吸热能力越强，故可行的方案是①和②。
（4）由乙图可知，质量相等的水和煤油，初温相同，当它们温度都升高到98℃时，它们升高的温度相同，水需要的加热时间更长，水吸收的热量多，可判断煤油吸热能力比水弱。
21. （1）如图甲，两只相同的杯子中盛有质量相同的冷水和热水，各滴入一滴红墨水。实验中观察到热水杯中的颜色变化快，得出的结论是温度越高，分子的无规则运动越________，实验过程中，________（选填“能”或“不能”）用玻璃棒搅动杯中的水；
（2）如图乙是探究串联电路的电流规律的电路图。电流表应该________（选填“串联”或“并联”）在电路中，分别测出A、B、C三点的电流IA、IB、IC，结果发现IA与IC的大小关系是IA________IC；
（3）如图丙，两根金属丝的长度、粗细均相同，闭合开关后，小灯泡越亮，说明接入电路的金属丝的阻值越________（选填“大”或“小”）；该实验探究的是导体电阻的大小与导体________的关系。
【答案】（1）剧烈 不能 （2）串联 = （3）小 材料
【解析】（1）实验中观察到热水杯中的颜色变化快，热水的温度较高，由此可得出的结论是温度越高，分子的无规则运动越剧烈。
实验过程中，为了影响实验结果，不能用玻璃棒搅动杯中的水。
（2）电流表的电阻非常小，应该串联在电路中。
由图乙得，L1、L2串联，串联电路中电流处处相等，则
（3）如图丙，两根金属丝的长度、粗细均相同，闭合开关后，小灯泡与电阻丝串联，小灯泡越亮，说明流过灯泡的电流越大，电路电阻越小，则接入电路的金属丝的阻值越小。
该实验选用的电阻丝的长度、横截面积相同，材料不同，探究的是导体电阻的大小与导体材料的关系。
22. 如图甲是“探究电流与电阻的关系”的实物电路图，实验器材包括：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，标有“20Ω 1A”字样的滑动变阻器，导线若干。
（1）闭合开关前应将滑动变阻器的滑片置于最________（选填“左”或“右”）端。本实验中滑动变阻器的作用是保护电路和________。
（2）闭合开关后，移动滑动变阻器滑片时，发现电流表有示数，电压表示数为零，则出现这种现象的原因可能是定值电阻________（选填“断路”或“短路”）。
（3）将10Ω的定值电阻换成20Ω的定值电阻后，电压表示数如图乙所示，接下来应将滑片向________（选填“左”或“右”）移动，使得电压表示数为________V。
（4）在改用50Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值，要继续完成实验，你采用的措施是________。
（5）图丙是根据实验数据绘制的电流I随电阻R变化的关系图像，分析图像可得结论：当电压一定时，通过导体的电流和导体的电阻成________。
【答案】（1）右 控制定值电阻两端的电压不变 （2）短路 （3）右 2
（4）在电路中串联一个电阻至少为5Ω的定值电阻 （5）反比
【解析】（1）闭合开关前，为了保护电路，应将滑动变阻器的滑片置于阻值最大的最右端。
探究电流与电阻的关系,需要控制定值电阻两端电压不变，改变电阻，因此本实验中滑动变阻器的作用是保护电路和控制定值电阻两端的电压不变。
（2）由图甲得，定值电阻与滑动变阻器串联，电压表测量定值电阻的电压，电流表测量电路电流。闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，说明变阻器是正常的，且电路为通路，则发生这种故障的原因可能是定值电阻短路。
（3）由图丙可知，根据欧姆定律得，定值电阻的电压控制为
滑动变阻器的电压为
则
则将电阻改换成的电阻后，变阻器接入电路中的电阻应变大，即应将变阻器滑片向右滑动，使得电压表示数为2V。
（4）改用50Ω的电阻进行实验时，变阻器接入电路中的电阻应为
大于变阻器的最大电阻，因此会发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值。为了达到实验要求的值，继续完成实验，可以在电路中串联一个阻值至少为
的定值电阻。
（5）分析图像可得，当电压一定时，通过导体的电流和导体的电阻的乘积不变，可得结论：当电压一定时，通过导体的电流和导体的电阻成反比。
23. 为了测定小灯泡的电阻，小明选取了相应器材进行实验，已知小灯泡上标有“2.5V”字样。
（1）小明连接好电路如图甲，但检查后发现有一根导线连接错误，错误导线是________（选填“a”“b”或“c”）。若闭合开关，会出现的现象是________；
（2）改正错误后，先调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，为_______A，小灯泡正常发光时的电阻是_______Ω；
（3）小明根据实验数据绘出小灯泡的I-U图像如图丙，该图像不是一条直线，原因是灯泡的电阻随________的变化而变化。A、B两点电阻的大小关系是RA________RB；
（4）同班的小华实验时发现桌上没有电流表，却多了一个滑动变阻器R0（最大阻值用R0表示），他设计了如图丁所示电路，也测出了该小灯泡正常发光时的电阻。他的实验步骤如下：
①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器R的滑片，直到电压表的示数为2.5V。
②接着调节滑动变阻器R0的滑片到最右端，读出此时电压表的示数为U。
③小灯泡正常发光时电阻的表达式RL=_______。
【答案】（1）b 灯泡异常亮，移动滑片，亮度不变 （2）0.5 5
（3）温度 ＜ （4）
【解析】（1）实验中，灯泡与滑动变阻器串联，电压表测量灯泡的电压，电流表测量电路电流。由图甲得，滑动变阻器均接上面，滑动变阻器的连线应一上一下，b导线连接错误。
若闭合开关，滑动变阻器相当于导线，电路为灯泡的简单电路，会出现的现象是灯泡异常亮，移动滑片，亮度不变。
（2）由图乙得，电流表的分度值为0.02A，示数为0.5A。
由欧姆定律得，小灯泡正常发光时的电阻是
（3）灯泡的电阻随温度的变化而变化，当灯泡的电压、电流增大时，灯丝温度升高，灯丝电阻增大，因此通过灯泡的电流与灯泡两端的电压不成正比，故小灯泡的I-U图像不是一条直线。
图丙中的I-U图像中B点的斜率小于A点的斜率，则A点的U与I的比值小于B点的U与I的比值，则A、B两点电阻的大小关系是。
（4）①闭合开关，灯泡L、滑动变阻器R0的最大电阻R0与滑动变阻器R串联，先调节滑动变阻器R0的滑片到最左端，电压表测量灯泡两端的电压，再调节另一滑动变阻器R的滑片，直到电压表的示数为2.5V，此时灯泡正常发光。
②接着调节滑动变阻器R0的滑片到最右端，电路的连接方式不变，灯泡仍正常发光，电压表测量灯泡与滑动变阻器R0的最大电阻R0的总电压，读出此时电压表的示数为U。
③由串联电路电压特点得，滑动变阻器R0电压为
串联电路电流处处相等，灯泡的额定电流为
小灯泡正常发光时电阻的表达式
六、综合应用题（本大题共2小题，共19分.解答时要求写出必要的文字说明、计算公式和重要的演算步骤.只写出最后答案，未写出主要演算过程的，不得分.）
24. 运-20是我国研制的新一代军用大型运输机，若运-20在高空中飞行时，在恒定的水平推力F的作用下，以720km/h的速度沿水平方向匀速航行1h，需要完全燃烧航空煤油4800kg，已知飞机发动机的机械功率为，航空煤油的热值为，试求：
（1）4800kg航空煤油完全燃烧放出的热量；
（2）飞机水平匀速飞行1h时，水平推力所做的功；
（3）该飞机发动机的效率。
【答案】（1） （2） （3）60%
【解析】（1）4800kg航空煤油完全燃烧放出的热量
（2）由得，水平推力所做的功
（3）该飞机发动机的效率
25. 室内空调和电冰箱等家用电器中的温度传感器，是利用热敏电阻的阻值随温度变化而变化的特性工作的。如图甲是用热敏电阻测量环境温度的电路，电路中电流表的测量范围为0~0.02A，滑动变阻器R的铭牌上标有“150Ω 3A”字样，Rt为热敏电阻，其阻值随环境温度变化的关系如图乙所示，电源电压为5V，求：
（1）将此电路放入温度为30℃的环境中，闭合开关，调节滑动变阻器滑片P，使滑动变阻器接入电路的电阻R=100Ω，电流表的示数；
（2）若环境温度为40℃时，要保证整个电路的安全，滑动变阻器接入电路中的最小阻值；
（3）若想要提高该电路能测量的最大环境温度，有同学建议可换用最大阻值更大的滑动变阻器，你认为他的建议可行吗?请作出判断并说明理由。
【答案】（1）0.0125A （2）50Ω （3）可行
【解析】（1）由图乙可知，当环境温度为30℃时，热敏电阻的阻值
滑动变阻器与热敏电阻串联，电路中的总电阻为
根据欧姆定律，电路中的电流（即电流表的示数）为
（2）由图乙可知，当环境温度为40℃时，热敏电阻的阻值
为了保证电路安全，电路中的最大电流不能超过电流表的量程，即
此时电路中的最小总电阻为
因为滑动变阻器与热敏电阻串联，所以滑动变阻器接入电路的最小阻值为
（3）该电路能测量的最高温度，受限于电流表的量程。当滑动变阻器接入电路的阻值达到最大值时，为保证电路安全，电路中的电流不能超过
此时电路的最小总电阻
此时热敏电阻的最小阻值为
由图乙可知，当热敏电阻阻值为100Ω时，对应最高温度为50℃。
若换用最大阻值更大的滑动变阻器（设为），则在保证电路安全的前提下，热敏电阻的阻值可以更小，即
由图乙可知，热敏电阻的阻值越小，对应的环境温度越高。因此，换用最大阻值更大的滑动变阻器可以提高该电路能测量的最高环境温度。
