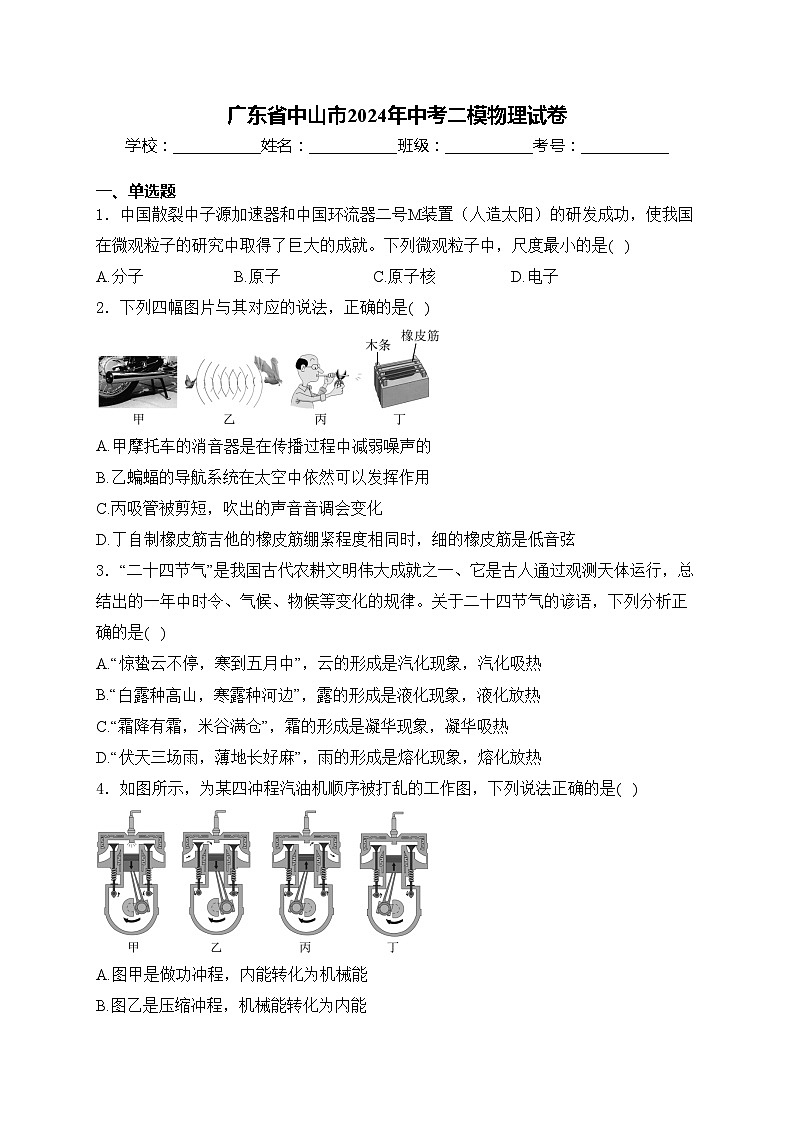

广东省中山市2024年中考二模物理试卷(含答案)

这是一份广东省中山市2024年中考二模物理试卷(含答案)，共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．中国散裂中子源加速器和中国环流器二号M装置（人造太阳）的研发成功，使我国在微观粒子的研究中取得了巨大的成就。下列微观粒子中，尺度最小的是( )
A.分子B.原子C.原子核D.电子
2．下列四幅图片与其对应的说法，正确的是( )
A.甲摩托车的消音器是在传播过程中减弱噪声的
B.乙蝙蝠的导航系统在太空中依然可以发挥作用
C.丙吸管被剪短，吹出的声音音调会变化
D.丁自制橡皮筋吉他的橡皮筋绷紧程度相同时，细的橡皮筋是低音弦
3．“二十四节气”是我国古代农耕文明伟大成就之一、它是古人通过观测天体运行，总结出的一年中时令、气候、物候等变化的规律。关于二十四节气的谚语，下列分析正确的是( )
A.“惊蛰云不停，寒到五月中”，云的形成是汽化现象，汽化吸热
B.“白露种高山，寒露种河边”，露的形成是液化现象，液化放热
C.“霜降有霜，米谷满仓”，霜的形成是凝华现象，凝华吸热
D.“伏天三场雨，薄地长好麻”，雨的形成是熔化现象，熔化放热
4．如图所示，为某四冲程汽油机顺序被打乱的工作图，下列说法正确的是( )
A.图甲是做功冲程，内能转化为机械能
B.图乙是压缩冲程，机械能转化为内能

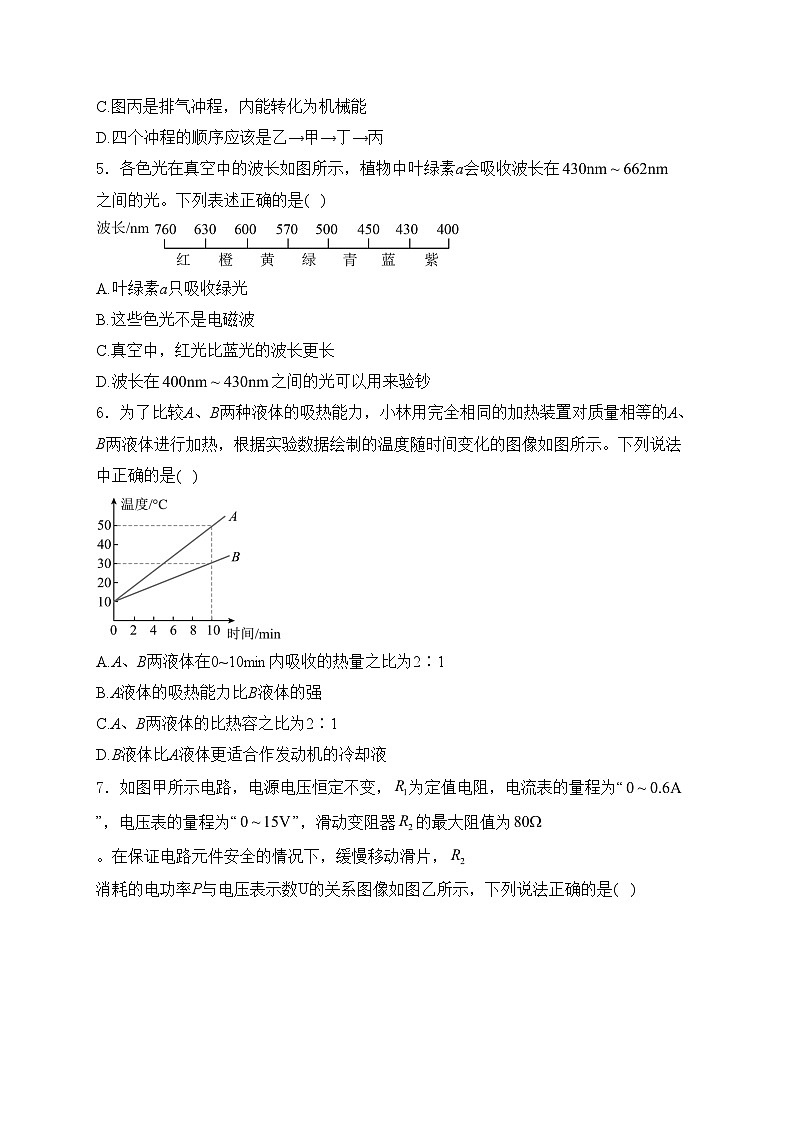

C.图丙是排气冲程，内能转化为机械能
D.四个冲程的顺序应该是乙→甲→丁→丙
5．各色光在真空中的波长如图所示，植物中叶绿素a会吸收波长在之间的光。下列表述正确的是( )
A.叶绿素a只吸收绿光
B.这些色光不是电磁波
C.真空中，红光比蓝光的波长更长
D.波长在之间的光可以用来验钞
6．为了比较A、B两种液体的吸热能力，小林用完全相同的加热装置对质量相等的A、B两液体进行加热，根据实验数据绘制的温度随时间变化的图像如图所示。下列说法中正确的是( )
A.A、B两液体在0~10min内吸收的热量之比为2∶1
B.A液体的吸热能力比B液体的强
C.A、B两液体的比热容之比为2∶1
D.B液体比A液体更适合作发动机的冷却液

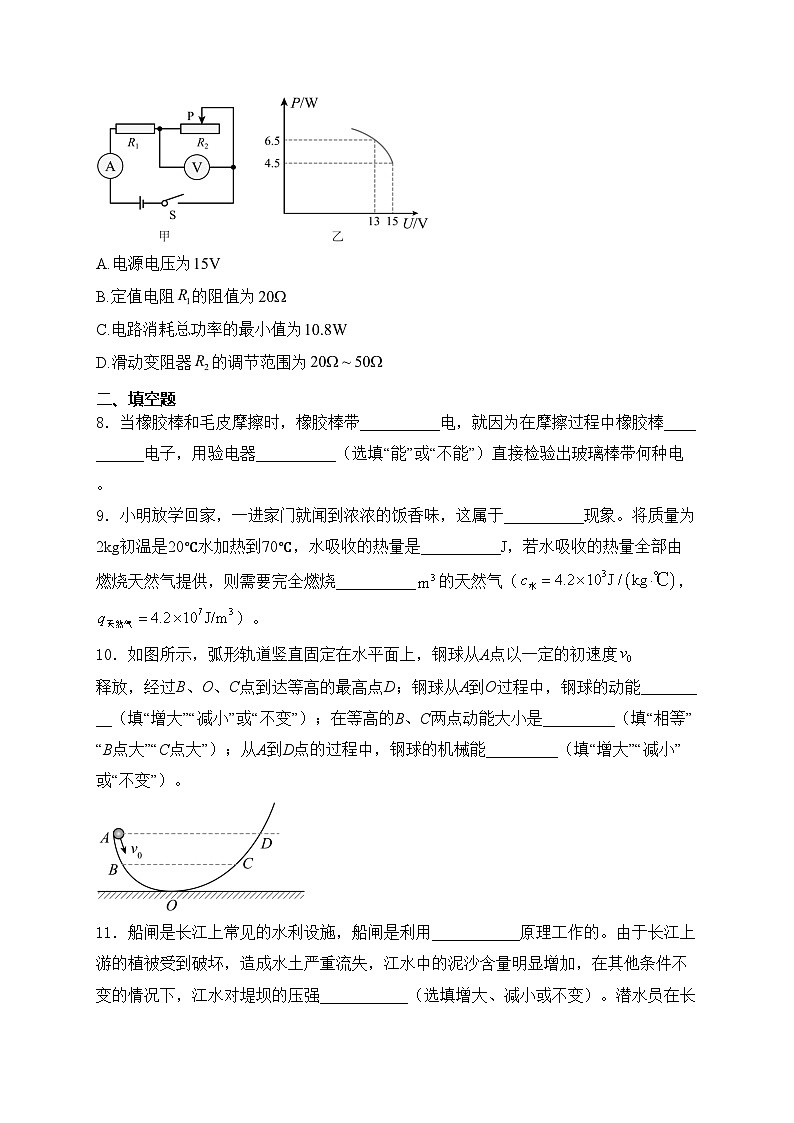

7．如图甲所示电路，电源电压恒定不变，为定值电阻，电流表的量程为“”，电压表的量程为“”，滑动变阻器的最大阻值为。在保证电路元件安全的情况下，缓慢移动滑片，消耗的电功率P与电压表示数U的关系图像如图乙所示，下列说法正确的是( )
A.电源电压为
B.定值电阻的阻值为
C.电路消耗总功率的最小值为
D.滑动变阻器的调节范围为
二、填空题
8．当橡胶棒和毛皮摩擦时，橡胶棒带__________电，就因为在摩擦过程中橡胶棒__________电子，用验电器__________（选填“能”或“不能”）直接检验出玻璃棒带何种电。
9．小明放学回家，一进家门就闻到浓浓的饭香味，这属于__________现象。将质量为2kg初温是20℃水加热到70℃，水吸收的热量是__________J，若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧__________的天然气（，）。
10．如图所示，弧形轨道竖直固定在水平面上，钢球从A点以一定的初速度释放，经过B、O、C点到达等高的最高点D；钢球从A到O过程中，钢球的动能_________（填“增大”“减小”或“不变”）；在等高的B、C两点动能大小是_________（填“相等”“B点大”“C点大”）；从A到D点的过程中，钢球的机械能_________（填“增大”“减小”或“不变”）。
11．船闸是长江上常见的水利设施，船闸是利用___________原理工作的。由于长江上游的植被受到破坏，造成水土严重流失，江水中的泥沙含量明显增加，在其他条件不变的情况下，江水对堤坝的压强___________（选填增大、减小或不变）。潜水员在长江里下潜到水下4m处时，受到江水的压强约为___________Pa（江水的密度约为，g取10N/kg）。
12．课上老师演示了手摇发电机。手摇发电机是运用__________现象工作的，工作中的能量转化或转移情况是__________。在电动机、扬声器、话筒中与手摇发电机原理相同的是__________。
13．如图所示，闭合、，电流表、的指针都在满刻度的三分之一处，则通过灯的电流是__________A ，通过灯的电流是__________A，断开，则电流表的示数将__________（选填“变大”“变小”“不变”）
14．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为_________Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是_________Ω；这时电路的总功率为_________W。
15．阅读材料回答以下问题
汽车安全带
现代汽车的速度很快，一旦发生碰撞、车身停止运动，而乘客身体由于惯性会继续向前运动，在车内与车身撞击，严重时可能把挡风玻璃撞碎而向前飞出车外.为防止撞车时发生类似的伤害，公安部门要求小型客车的驾驶员和前排乘客必须使用安全带，以便发生交通事故时，安全带对人体起到缓冲的作用，防止出现二次伤害.在高档轿车上，除了前后排座位都有安全带外，还安装着安全气囊系统，一旦发生严重撞击，气囊会自动充气弹出，使人不致撞到。
（1）关于惯性，下列说法正确的是_______；
A.速度越大，惯性越大B.速度越小，惯性越小
C.质量越大，惯性越大D.质量越小，惯性越大
（2）如图甲所示，紧急刹车时，人会向前倾倒，是由于人要保持原来的_______不变的原因，此时安全带被拉长了，是因为力改变了物体的_______；
（3）如图乙所示，人体模型与气囊撞击时，模型对气囊的力以及气囊对模型的力是一对______（选填“平衡力”或“相互作用力”），这一对力的特点是大小_________（选填“相等”或“不相等”）、方向相反；
（4）如图丙，在我国北方地区下雪后，汽车轮胎的抓地力会减弱，为了解决该问题，司机会在轮胎上绑上“防滑链”。其原理是通过________，增大轮胎与地面间的摩擦力，防止打滑；
16．阅读短文，回答问题。
AG600“鲲鹏”号
中国自主研制的首架水陆两栖大飞机AG600“鲲鹏”是一款民用灭火和水上救援大飞机。AG600可以在20秒内一次汲水12吨，单次投水救火面积可达4000余平方米；还可以在2米高海浪的复杂气象条件下实施水面救援行动，水上应急救援一次可救护50名遇险人员。
飞机的部分参数如下表所示：
（1）AG600飞机在空中飞行时向后喷出高温高压气体使飞机高速向前飞行，这说明__________，机翼设计成如图2所示的截面图，当飞机水平飞行时，机翼上方空气速度大，压强__________；
（2）“鲲龙”AG600以最大起飞质量静止在水面时受到的浮力可达__________N，在水面将2名遇险人员救到飞机上后，该飞机受到的浮力将__________（选填“变大”、“不变”或“变小”）；（）
（3）飞机利用测距传感器来判断离地高度，若某测距传感器的阻值与离地高度h的关系为（h的单位为米），如图3所示的检测电路,电源输出的电流恒定，定值电阻为200Ω，当电流表示数为0.09A，电压表示数为6V时，则此时传感器的阻值为__________Ω，飞机所在高度为__________m。
17．阅读短文，完成填空。
电磁继电器与扫地机器人
某智能扫地机器人（如图1）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。图2为其部分工作原理图，指示灯电阻为10Ω，定值电阻，R为光敏电阻，其阻值随光照强度E（单位cd）的变化如图3所示。下表为其部分工作参数（注：电池容量指工作电流与工作总时间的乘积）：
（1）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性__________（选填“增强”、“不变”或“减弱”），动触点B将与__________（选填“A”或“C”）触头接触，此时工作电路中的电流为__________A；
（2）检测发现该品牌扫地机器人在光照强度恰好为3cd时电动机开始工作，即是电压表示数等于__________V时，电动机开始工作；
（3）当剩余电量减为电池总容量的10%时，机器人会主动寻找充电器充电，充满电后电池储存的电能为__________J；在充满电后到主动寻找充电器期间的电池总容量能够持续供应该机器人正常工作__________小时。
三、作图题
18．如图所示不计空气阻力，一男孩正在荡秋千，请在乙图中画出男孩所受力的示意图。
19．根据平面镜成像特点，请在图中画出物体AB在平面镜中所成的像A'B'。
20．将图中家庭电路的保险丝（虚框内一处接保险丝“”，另一处用导线连接）和照明电路补充完整。
四、实验题
21．为了“探究固体熔化时温度的变化规律”，小明同学采用如图甲所示的实验装置，试管中装有适量的冰。
（1）实验中需要的测量工具除了温度计以外还需要__________；
（2）图乙是根据实验记录绘制的冰熔化时温度随时间变化的图像。由图像可知：BC段的物质处于__________（选填“固态”、“固液共存态”或“液态”），冰熔化过程需要__________分钟；
（3）试管中的冰完全熔化后，若持续加热，在标准大气压下将得到图像中的DE段，这段时间内试管中的水__________沸腾（选填“会”或“不会”），原因是__________；
（4）小华同学将图甲中试管换成碘锤做“碘的升华”实验时，如图丙所示（碘的熔点为113.7℃，碘的沸点为184.4℃，酒精灯火焰的温度可以达到500℃）。碘发生的物态变化是__________，该实验采用水浴法加热的主要目的是__________（选填“受热均匀”或者“控制温度”）。
22．小明在做“探究凸透镜成像规律”的实验时，所用的器材有：带刻度尺的光具座、凸透镜、光屏、蜡烛和火柴等。
（1）实验前，小明调节__________、凸透镜、光屏的中心在同一高度；
（2）如图甲所示，将一束平行光正对凸透镜照射，当光屏上出现一个__________的光斑时停止移动光屏，可测出凸透镜的焦距是__________cm；
（3）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清晰的像，此像是倒立、__________（选填“放大”、“缩小”或“等大”）的实像；
（4）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，无论怎样移动光屏都在光屏上看不到烛焰的像，则人眼在图中__________（选填“A”或“B”）处能观察到烛焰的像；
（5）将图乙中的透镜换成焦距的凸透镜，光屏上烛焰的像变模糊。若不移动蜡烛，在蜡烛和凸透镜之间放置一个度数适当的__________（选填“近视”或“远视”）眼镜的镜片，光屏上也会重新出现烛焰清晰的像。
23．小张想用“伏安法”测小灯泡的电阻。
（1）闭合开关前，应使滑片置于滑动变阻器__________端（选填“A”或“B”）；
（2）测量过程中，某一次的测量的电流如图乙所示，则电流是__________A。这时，灯丝突然烧断，则电压表的示数__________（选填“变大”、“变小”或“不变”）。换相同规格的灯泡，重测的数据如下表所示，并绘出图像如图丙中的A所示。
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？__________。说出你的理由__________；
（4）第二组同学用相同的器材和电路图也做这个实验时，由于接线错误，根据测量的数据绘出的图像如图丙的B所示。你认为错误的原因可能是__________；
（5）第三组同学测量某定值电阻的阻值，某同学采用了如图丁所示的电路图，其中阻值已知，先闭合、，读出此时电压表的读数为；再闭合，断开，读出此时电压表读数为，则被测电阻的电阻值得表达式为__________（用、、表示）。
五、计算题
24．如图所示，这是一款氢燃料电池车，该车排放物是水，不产生任何污染物，是当前世界新能源汽车重要的发展方向。假设国产氢燃料电池车总质量为，车轮与水平地面的总接触面积为。在某次测试中该车匀速行驶时受到的阻力是车重的0.02倍，在0.5h内行驶了27km的路程。求测试过程中该氢燃料电池车：
（1）行驶的平均速度；
（2）车对水平地面的压强；
（3）牵引力的功率。
25．如图甲、乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，和均为电烤箱中的加热元件，的阻值为70Ω。当只闭合开关时为低温挡，低温挡电烤箱的电功率为440W。
（1）低温挡工作时，电路中的电流是多少？
（2）发热电阻的阻值是多少？
（3）高温挡的电功率是多少？
参考答案
1．答案：D
解析：分子是原子组成的，原子由原子核和核外电子组成，而核外电子围绕原子核转动，电子比原子核小。
故选D。
2．答案：C
解析：A.摩托车的消音器是在声源处减弱噪声的，故A错误；
B.声音的传播需要介质，太空是真空，声音无法传播，蝙蝠的导航系统在太空中无法发挥作用，故B错误；
C.吸管被剪短，吸管的长短发生了改变，振动的频率发生了改变，吹出的声音音调会变化，故C正确；
D.在橡皮筋的松紧程度、长度均相同时，橡皮筋越细，其振动越快，音调越高，所以细的橡皮筋是高音弦，故D错误。
故选C。
3．答案：B
解析：A.云是空气中的水蒸气变成的小水珠，由气态变为液态，属于液化现象，液化放出热量，故A错误；
B.露是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，该过程放热。故B正确；
C.霜是空气中的水蒸气遇冷变成的固态小冰晶，是凝华现象，该过程放热。故C错误；
D.雨是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，该过程放热。故D错误。
故选B。
4．答案：A
解析：A.图甲进气门和排气门均关闭，火花塞点火，活塞向下运动，为做功冲程，内能转化为机械能，故A正确；
B.图乙进气门打开，排气门关闭，是吸气冲程，故B错误；
C.图丙进气门关闭，排气门打开，是排气冲程，无能量转换，故C错误；
D.丁图进气门和排气门均关闭，活塞向上运动，是压缩冲程，四个冲程正确的顺序是乙、丁、甲、丙，故D错误。
故选A。
5．答案：C
解析：A.根据题图可知：在之间的光是橙、黄、绿、青、蓝，由题意可知，植物中叶绿素a会吸收波长在之间的光，故A错误；
B.所有的可见光都属于电磁波，故B错误；
C.从题图可知：红光的波长在之间，蓝光的波长在之间，红光比蓝光的波长更长，故C正确；
D.波长在之间的光不是紫外线，紫外线是不可见光，紫外线可以用来验钞，故D错误。
故选C。
6．答案：D
解析：A.用相同的加热器加热，在相同时间内，加热器放出的热量是相同的，则两种液体吸收的热量是相同的，所以0~ 10min内，A、B两液体吸收的热量是相同的，故其吸收的热量之比为1∶1，故A错误；
BC.由图像可知，在0~10min内，A液体升高的温度为
B液体升高的温度为
两种液体的质量相等，吸收的热量相等，，根据可得，A、B两液体的比热容之比为1∶2，即B液体的比热容大，吸热能力强，故BC错误；
D.由于B液体的比热容大，根据，在质量和升高的温度相同时，B液体吸收的热量比A液体收的热量多，故B液体比A液体更适合作发动机的冷却液，故D正确。
故选D。
7．答案：D
解析：由图甲可知，定值电阻和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
AB.由图乙可知，当两端的电压为13V时，消耗的电功率为6.5W，由可知，此时电路中的电流为
由串联电路的电压特点和欧姆定律可知，电源电压为
当两端的电压为15V时，消耗的电功率为4.5W，由可知，此时电路中的电流
由串联电路的电压特点和欧姆定律可知，电源电压为
由①②解得
，故AB错误；
CD.由串联电路的分压原理可知，滑动变阻器接入电路的电阻最小时，电压表的示数最小，由欧姆定律可知，此时电路中的电流最大，因为电流表的量程为0～0.6A，所以电路中的最大电流，由欧姆定律可知，此时电路中的总电阻
由串联电路的电阻特点可知，滑动变阻器接入电路的最小阻值
由串联电路的分压原理可知，滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大，因为电压表的量程为0～15V，因此滑动变阻器两端的最大电压，由串联电路的电压特点可知，此时定值电阻两端的电压
此时电路中的电流为
由欧姆定律可知，滑动变阻器接入电路的最大阻值
所以，滑动变阻器的调节范围为20Ω～50Ω；电路中的最小电流，则电路消耗总功率的最小值
故C错误，D正确。
故选D。
8．答案：负；得到；不能
解析：与毛皮摩擦过的橡胶棒所带的电荷称为负电荷，毛皮与橡胶棒摩擦，橡胶棒夺得电子的本领强，在摩擦过程中得到多余的电子带负电；毛皮夺得电子的本领弱，在摩擦过程中失去电子带正电。
验电器是用来检验物体是否带电，不能直接检验出物体带何种电。
9．答案：扩散；；0.01
解析：由于饭菜中的芳香类物质分子不停地做无规则运动，通过扩散现象充满整个房间，所以小明放学一进家门，就闻到浓浓的饭香味。
水吸收的热量
由题意可知，天然气完全燃烧放出的热量
天然气的体积
10．答案：增大；B点大；减小
解析：钢球从A到O过程中，质量不变，速度变大，所以，钢球的动能增大。
钢球从A点以一定的初速度释放，经过B、O、C点到达等高的最高点D,则A、D两点的重力势能相等，钢球在A点时具有一定的动能，钢球在D点时动能为0，所以钢球在A点的机械能大于D点，所以整个运动过程中钢球的机械能是减小的，机械能减少的原因是钢球运动过程中，要克服阻力做功，一部分机械能转化为内能。由此可知，钢球在B点的机械能大于C点，钢球质量不变，在B、C两点的高度相同，钢球在B点的重力势能等于在C点的重力势能，因为机械能等于动能和势能之和，所以，钢球在B点动能大于C点的动能。
11．答案：连通器；增大；
解析：船闸的上部是开口的，下部是连通的，这符合连通器的原理，所以船闸是利用连通器原理工作的。
河水中的泥沙含量增加，使得河水密度变大，由可知，河水对堤坝的压强变大；潜水员在长江里下潜到水下4m处时，受到江水的压强为
12．答案：电磁感应；机械能转化为电能；话筒
解析：发电机的工作原理是电磁感应现象，发电机工作时将机械能转化为电能；电动机工作时将电能转化为机械能；扬声器是将电信号转化成声信号，也是电能转化为机械能；话筒是声信号转化为电信号的机器，机械能转化为电能，所以在电动机、扬声器、话筒中与手摇发电机原理相同的是话筒。
13．答案：0.2；0.8；不变
解析：
14．答案：10；2.5；1.6
解析：由图象可知，当R两段电压时，通过R的电流，由可得定值电阻R的阻值
当把这个工具接在电压为2V的电路两端时，因并联电路中各支路两端的电压相等，所以
灯泡L和电阻R两端电压为2V，对应通过的电流分别为，，因并联电路中干路电流等于各支路电流之和，所以电路中的总电流
则电路中的总电阻
这时电路的总功率
15．答案：（1）C；（2）运动状态；形状；（3）相互作用力；相等；（4）增大接触面的粗糙程度
解析：（1）影响惯性的因素是物体的质量，质量越大，惯性越大，与物体的运动速度无关，故ABD错误，故C正确。
故选C。
（2）人与车高速行驶，紧急刹车时，由于人具有惯性，要保持原来的运动状态不变，人会向前倾倒。
人向前倾倒时，将安全带拉长，是因为力改变了物体的形状
（3）人体模型与气囊撞击时，模型对气囊有作用力，同时气囊对模型也有作用力，二力作用在不同的物体上，因此模型对气囊的力以及气囊对模型的力是一对相互作用力，二者大小相等。
（4）在轮胎上绑上“防滑链”，增大了接触面的粗糙程度，在压力一定时，可以增大轮胎与地面间的摩擦力，防止打滑。
16．答案：（1）力的作用是相互的；小；（2）；变大；（3）100；300
解析：（1）飞机在空中飞行时向后喷出高温高压气体使飞机高速飞行，是高温高压的气体给了飞机动力，所以说明力的作用是相互的。
当飞机水平飞行时，机翼上方空气流速大，压强小，机翼下方空气流速小，压强大，使飞机受到向上的升力。
（2）最大起飞质量静止在水面时受到的浮力
在水面将2名遇险人员救到飞机上后，飞机漂浮，由于飞机的总重力变大，可知飞机受到的浮力将变大。
（3）由图3可知，、并联，由题意可知电源电压
根据欧姆定律可知通过的电流
根据并联电路电流规律可知通过的电流
由欧姆定律可知，传感器的阻值
由题意可知，测距传感器的阻值与离地高度h的关系为
当时，飞机飞行的高度
17．答案：（1）增强；C；1.2；（2）3；（3）；0.9
解析：（1）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，光敏电阻变小，电流变大，电磁铁磁性增强，弹簧将衔铁吸下，B触头与静触头C接触，电动机停止工作；此时工作电路中只有灯泡连入电路，根据电动机的参数可知工作电路的电源电压应为12V；则指示灯的电流为
（2）在光照强度恰好为3cd时电动机开始工作，此时若测得，则控制电路的总电阻
控制电路中的电流为
定值电阻的两端的电压
所以，相当于电压表示数为3V时，电动机开始工作。
（3）电池总容量为2.5Ah，额定工作电压为12V，则充满电后电池储存的电能
能持续供应该机器人正常工作的时间
18．答案：
解析：不计空气阻力，小朋友在荡秋千时，自由摆动，共受到拉力和重力两个力的作用，从人的重心作竖直向下的重力G和沿绳子斜向上的拉力F。如图所示：
19．答案：
解析：作出两点关于镜面的对称点，连接即为物体的像。
注意：一是辅助线用虚线表示，用垂直符号表示辅助线与镜面的位置关系。虚像用虚线表示。
20．答案：
解析：家庭电路中，为了保证安全，开关、保险丝应该安装在火线上，保证断电时切断火线。根据灯泡的右侧开关与火线相连，确定上方的导线是火线，保险丝应该安装在火线上，如图：
21．答案：（1）秒表；（2）固液共存态；3；（3）不会；见解析；（4）升华；控制温度
解析：（1）实验过程中需要记录时间，因此还需要秒表。
（2）由图像可知，BC段的物质处于熔化过程中，所以处于固液共存态。冰完全熔化的时间段是1min~4min，所以熔化过程的时间为3min。
（3）水沸腾需要达到沸点且继续吸收热量。烧杯中的水沸腾后温度不变，试管中的水温到达沸点，但是因为试管内外没有温差，试管中的水无法继续吸收热量，所以不能沸腾。
（4）因为酒精灯的火焰温度远远高于碘的熔点和沸点，所以用酒精灯直接加热碘时会出现升华现象，我们只要降低加热温度，使碘在温度低于熔点时，固态碘仍可变成碘蒸气，发生升华现象，该实验水浴法加热的主要目的是控制温度。
22．答案：（1）烛焰；（2）最小、最亮；10.0；（3）放大；（4）B；（5）近视
解析：（1）为了使像成在光屏的中央，应调整烛焰中心、凸透镜中心、光屏的中心在同一高度。
（2）平行光线经过凸透镜后会聚于一点，这一点就是焦点，也就是最小最亮的光斑的位置，焦点到光心的距离是焦距，由图甲可知，该凸透镜的焦距为
（3）由图可知，此时物距
位于一倍焦距和二倍焦距之间时，成倒立、放大的实像。
（4）由图可知，此时物距
物距小于焦距，成正立、放大的虚像，像物同侧，应该在B处观察。
（5）将图甲中的透镜换成焦距的凸透镜，焦距变小，折射能力变大，像会提前会聚，在光屏的前方，相当于近视眼，可以配戴凹透镜，即近视镜，使光线发散，成的像向右移动。
23．答案：（1）A；（2）0.26；变大；（3）不同意；见解析；（4）见解析；（5）
解析：（1）为了保护电路，闭合开关前，应将滑片移到变阻器的最大阻值处即A端。
（2）由图乙知，电流表使用0～0.6A量程，分度值为0.02A，此时电流值为0.26A。
由图知，L与变阻器串联，电压表测灯泡L两端电压，所以电压表示数小于电源电压。当灯泡丝烧断后，电压表串联在电路中，相当于电压表测量电源电压，所以电压表的示数变大。
（3）不同意这种做法，因为灯丝的电阻与温度有关，而灯泡两端的电压越大，灯丝的温度越高，因此小灯泡在不同电压下工作时，小灯泡的灯丝温度不同，电阻也不相同，所以不能求灯丝电阻的平均值。
（4）丙图中的B图象，随着电流的增大，电压减小，正好与A图象相反，符合滑动变阻器两端电压的变化规律，因此电压表接在了滑动变阻器两端，测量的是滑动变阻器的电压。
（5）先闭合、，待测电阻短路，电路中只有，电压表测量电源电压，即电源电压为；再闭合，断开，两电阻串联，读出此时电压表读数，电压表测量两端的电压；此时通过定值电阻的电流，即电路中的电流，根据串联电路的总电压等于各电阻两端的电压之和得：被测电阻两端的电压
根据欧姆定律得：被测电阻
24．答案：（1）15m/s；（2）；（3）
解析：（1）行驶的平均速度为
（2）车对水平地面的压力为
车对水平地面的压强
（3）在某次测试中该车匀速行驶时，处于平衡状态，所受的牵引力
牵引力的功率
25．答案：（1）2A；（2）40Ω；（3）1210W
解析：（1）根据，电源电压不变，总电阻越大，总功率越小。所以，当只闭合开关时，和串联，总电阻最大，功率最小，为低温档；当同时闭合和时，只有电阻接入电路，电阻最小，功率最大，为高温档。低温挡工作时电路中的电流为
（2）当只闭合时，、串联，处于低温挡，此时电路的总电阻为
的阻值为
（3）当同时闭合和时，处于高温挡，此时只有电阻接入电路，则高温挡的电功率为
WJ6发动机数量
4台
最大起飞质量
60t
最大巡航速度
500km/h
最大航程
4500km
工作电路电压
电池总容量
额定功率
工作噪音
控制电路电压
12伏
2.5Ah（安时）
30瓦
