广东省清远市连州市2026年中考一模物理试题附答案

这是一份广东省清远市连州市2026年中考一模物理试题附答案，共23页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

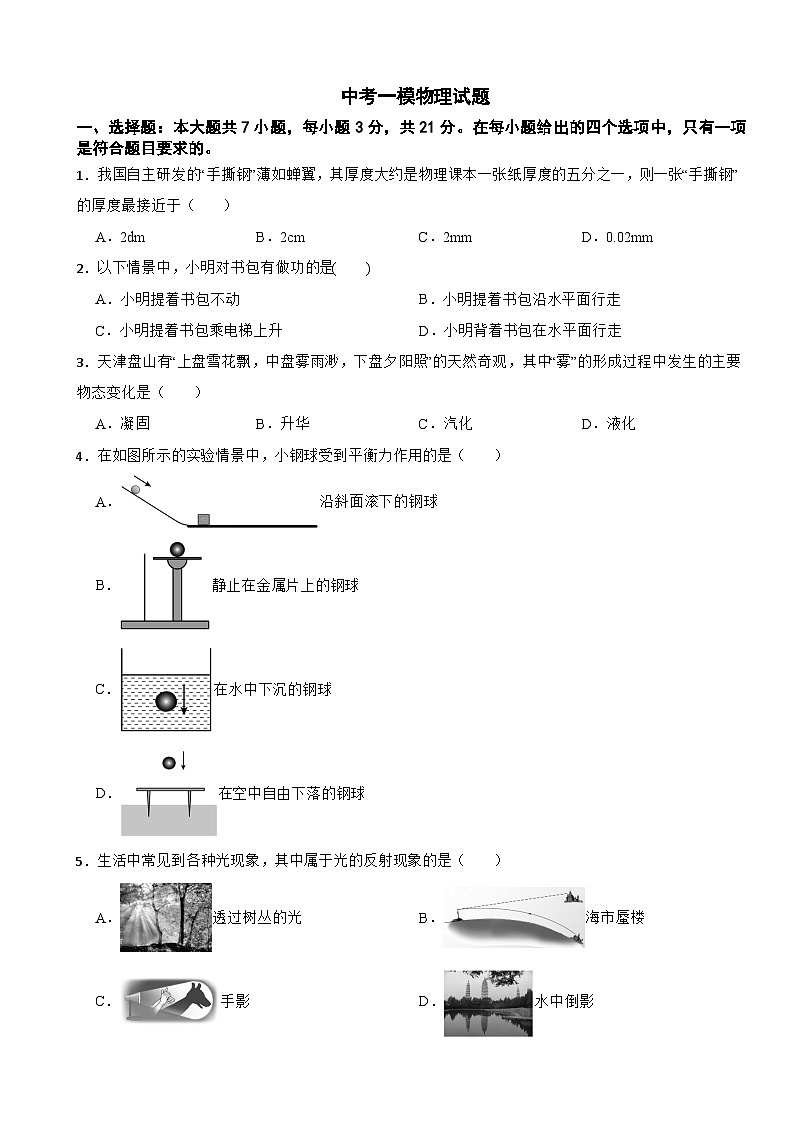

1．我国自主研发的“手撕钢”薄如蝉翼，其厚度大约是物理课本一张纸厚度的五分之一，则一张“手撕钢”的厚度最接近于（ ）
A．2dmB．2cmC．2mmD．0.02mm
2．以下情景中，小明对书包有做功的是( )
A．小明提着书包不动B．小明提着书包沿水平面行走
C．小明提着书包乘电梯上升D．小明背着书包在水平面行走
3．天津盘山有“上盘雪花飘，中盘雾雨渺，下盘夕阳照”的天然奇观，其中“雾”的形成过程中发生的主要物态变化是（ ）
A．凝固B．升华C．汽化D．液化
4．在如图所示的实验情景中，小钢球受到平衡力作用的是（ ）
A．沿斜面滚下的钢球
B．静止在金属片上的钢球
C．在水中下沉的钢球
D．在空中自由下落的钢球
5．生活中常见到各种光现象，其中属于光的反射现象的是（ ）
A．透过树丛的光B．海市蜃楼
C．手影D．水中倒影

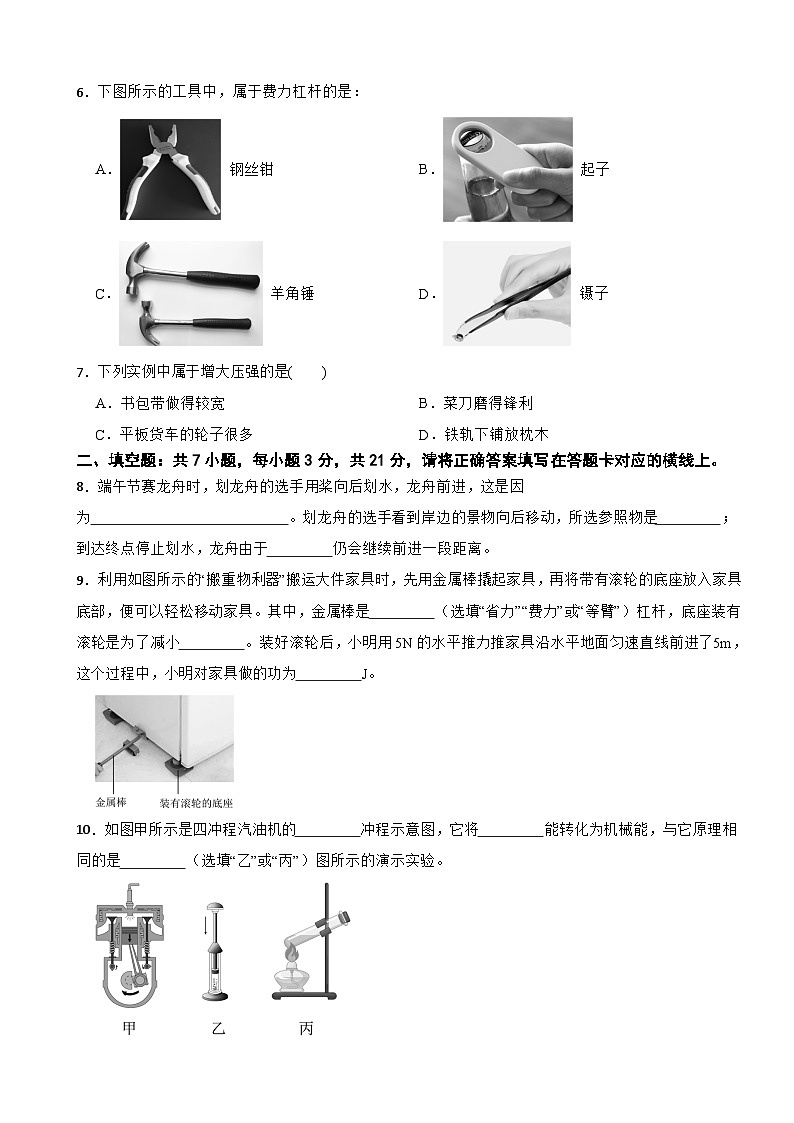

6．下图所示的工具中，属于费力杠杆的是：
A． 钢丝钳B． 起子
C． 羊角锤D． 镊子
7．下列实例中属于增大压强的是( )
A．书包带做得较宽B．菜刀磨得锋利
C．平板货车的轮子很多D．铁轨下铺放枕木
二、填空题：共7小题，每小题3分，共21分，请将正确答案填写在答题卡对应的横线上。
8．端午节赛龙舟时，划龙舟的选手用桨向后划水，龙舟前进，这是因为 。划龙舟的选手看到岸边的景物向后移动，所选参照物是 ；到达终点停止划水，龙舟由于 仍会继续前进一段距离。
9．利用如图所示的“搬重物利器”搬运大件家具时，先用金属棒撬起家具，再将带有滚轮的底座放入家具底部，便可以轻松移动家具。其中，金属棒是 （选填“省力”“费力”或“等臂”）杠杆，底座装有滚轮是为了减小 。装好滚轮后，小明用5N的水平推力推家具沿水平地面匀速直线前进了5m，这个过程中，小明对家具做的功为 J。
10．如图甲所示是四冲程汽油机的 冲程示意图，它将 能转化为机械能，与它原理相同的是 （选填“乙”或“丙”）图所示的演示实验。

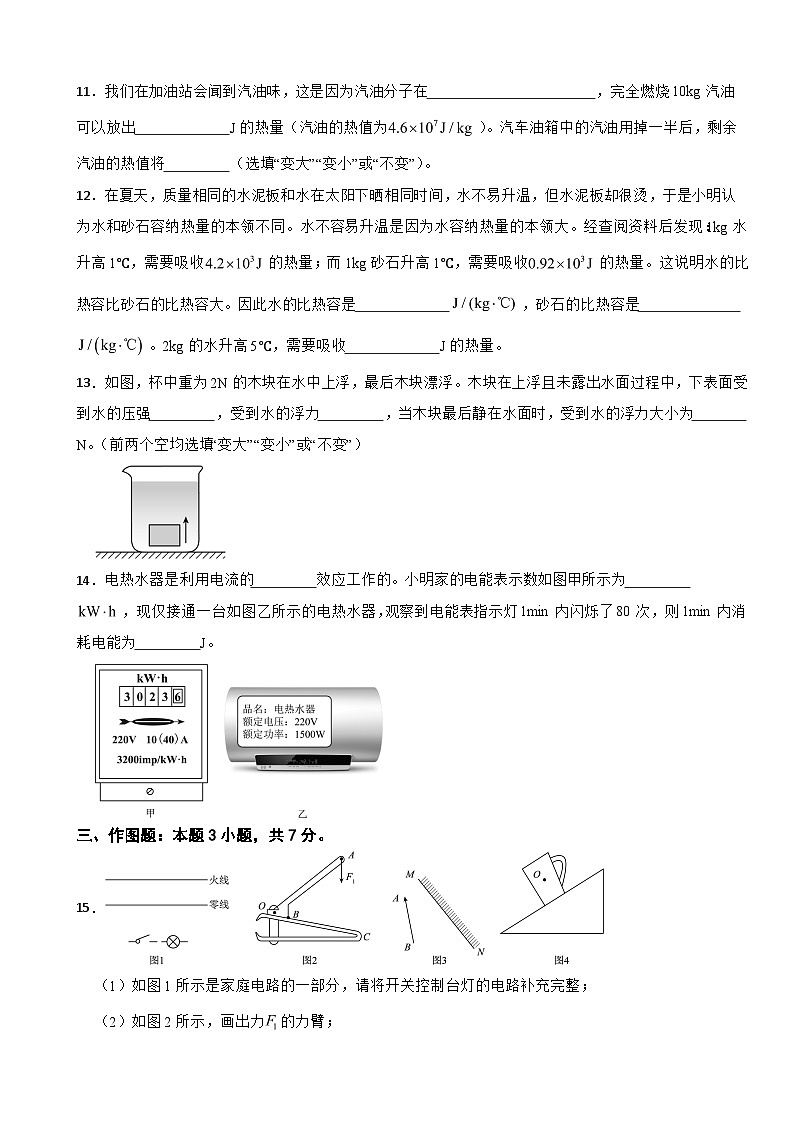

11．我们在加油站会闻到汽油味，这是因为汽油分子在 ，完全燃烧10kg汽油可以放出 J的热量（汽油的热值为）。汽车油箱中的汽油用掉一半后，剩余汽油的热值将 （选填“变大”“变小”或“不变”）。
12．在夏天，质量相同的水泥板和水在太阳下晒相同时间，水不易升温，但水泥板却很烫，于是小明认为水和砂石容纳热量的本领不同。水不容易升温是因为水容纳热量的本领大。经查阅资料后发现：1kg水升高1℃，需要吸收的热量；而1kg砂石升高1℃，需要吸收的热量。这说明水的比热容比砂石的比热容大。因此水的比热容是 ，砂石的比热容是 。2kg的水升高5℃，需要吸收 J的热量。
13．如图，杯中重为2N的木块在水中上浮，最后木块漂浮。木块在上浮且未露出水面过程中，下表面受到水的压强 ，受到水的浮力 ，当木块最后静在水面时，受到水的浮力大小为 N。（前两个空均选填“变大”“变小”或“不变”）
14．电热水器是利用电流的 效应工作的。小明家的电能表示数如图甲所示为 ，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁了80次，则1min内消耗电能为 J。
三、作图题：本题3小题，共7分。
15．
（1）如图1所示是家庭电路的一部分，请将开关控制台灯的电路补充完整；
（2）如图2所示，画出力的力臂；
（3）如图3所示，画出物体AB经平面镜所成的像；
（4）如图4所示，画出斜面上的杯子受到的重力及杯子对斜面的压力的示意图。
四、实验题：本大题共3小题，每空1分，共19分。
16．（1）如图1所示，刻度尺测量物块的长度为 cm；如图2所示温度计的示数为 ℃；如图3所示秒表的读数为 s；
（2）小明家3月末和4月末电能表表盘示数如图4所示，则小明家4月份用电 ，若以当地电价0.5元/度计算，小明家4月份应缴纳电费 元；
（3）如图5所示，用调节好的天平测量正方体金属块的质量，则金属块的质量是 g。
17．为了探究液体压强与哪些因素有关，小红同学设计了用U形管压强计研究影响液体压强因素的实验：
请你在认真观察每个实验的基础上，回答下列问题：
（1）液体压强的大小是通过观察U形管两侧液面的 来比较的。
（2）实验1是想验证 相同时，液体的压强与 的关系。
（3）实验2是想验证 相同时，液体的压强与 的关系。
（4）实验3（注：探头深度相同，但方向不同）是想验证深度和密度都相同时，液体向各个方向的压强都 。
18．利用图甲所示电路做“伏安法测电阻”的实验，电源电压为3V。
（1）在连接电路的过程中，开关应该 。
（2）请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑片向右移时，电阻变小。
（3）闭合开关后，小明发现无论怎样移动滑片，电流表无示数，电压表示数接近3V，则电路中可能出现的故障是 。
（4）排除故障后开始实验，当电压表示数为2.5V时，电流表的示数如图乙所示，被测电阻的阻值是 Ω。
（5）实验过程中，改变滑片位置并进行多次测量，这样做的目的是 。
（6）小明与同组的同学交流时，提出用小灯泡替换定值电阻，也可以探究出电流与电压的关系，小明的观点是 （选填“正确”或“错误”）的，原因是 。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分
19．某国产氢燃料电池车总质量为，静止时与水平地面接触总面积为。在某次测试中沿水平面匀速直线行驶时受到的阻力是1000N，在60s内行驶了900m的路程。求该车：（g取）
（1）本次测试行驶的平均速度；
（2）该车静止在水平地面时，对地面的压强；
（3）本次测试牵引力做功的功率。
20．如图甲所示为某小灯泡的I-U图像，将它与定值电阻R并联在稳压电源两端，如图乙所示。只闭合开关，电流表的示数为0.4A；再闭合开关，电流表示数变为0.6A。求：
（1）当电流表示数为0.4A时，从甲图中读出小灯泡两端的电压；
（2）通过电阻R的电流与R的阻值；
（3）小灯泡工作5min消耗的电能。
六、综合能力题：本题3小题，共19分
21．小明探究凸透镜的成像规律。
（1）如图甲所示，小明让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距 （估读到分度值下一位）；
（2）小明在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在 上，目的是让烛焰的像成在光屏中央；
（3）如图乙所示，小明将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜40cm时，移动光屏，可在光屏上得到一个倒立、 （选填“缩小”“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是 （选填“照相机”“投影仪”或“放大镜”）。若将蜡烛向右移一小段距离，要在光屏上成清晰的像，光屏应向 （选填“左”或“右”）移动调节；
（4）小明在实验过程中，光屏上得到清晰的像，突然一只飞虫落到了凸透镜表面上，则光屏上出现_______。（填字母选项）
A．飞虫的像B．飞虫的影子C．仍是烛焰的像
22．小明在做“测量滑轮组的机械效率”的实验中，用滑轮安装了如图甲、乙所示的滑轮组，实验测得的数据如下表所示。
（1）利用甲图的滑轮组进行实验，要测量绳子自由端所受的拉力，应在弹簧测力计 （选填“保持静止”或“匀速上升”）时读数；
（2）表中的实验数据是利用 （选填“甲”或“乙”）图所示的滑轮组测得的；机械效率指的是 与总功的百分比，第3次实验测得的滑轮组机械效率是 （保留一位小数）；
（3）分析表中数据，第3次实验拉力做的额外功是 J；滑轮组的机械效率与所提升物体的重力大小 。（选填“有关”或“无关”）
23．阅读下列短文，回答问题
油电混合动力汽车
如图甲，国产某品牌油电混合动力汽车前后安装有高清摄像头，无线Wi-Fi等，其工作原理如图乙所示。当它以90km/h的速度匀速行驶20min的过程中，燃烧了3kg燃油。发动机和驱动电机同时共同为汽车提供动力，驱动汽车行驶所需的能量为，其中50%的能量来自燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为。设燃油在发动机汽缸内完全燃烧，燃油的热值为。若普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电。在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程s时，所对应的动能，作出图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。
（1）汽车的方向盘相当于 杠杆，汽车外观设计成流线型是为了 ，汽车的轮胎做得很粗糙是为了 ；
（2）由图丙可知，表示该油电混合动力汽车进行测试的图线是 （选填“①”或“②”）；
（3）该油电混合动力汽车正常行驶时，发动机和 同时共同为汽车提供动力；该油电混合动力汽车以90km/h的速度匀速行驶20min的过程中，发动机的效率为 （用百分数表示）；
（4）该油电混合动力汽车从关闭发动机至汽车停止的过程中，发电机的储能效率为 （用百分数表示）。
答案
1．【答案】D
【解析】【解答】 一张纸厚度约为100μm，手撕钢的厚度大约=20μm=0.02mm=0.002cm，故A、B、C错误、D正确。
故选D。
【分析】 物理课本一张纸厚度约为100μm，根据手撕钢的厚度只有头发丝的计算即可。
2．【答案】C
【解析】【解答】A、提着书包不动，书包受力，但没有移动距离，力不做功，A不符合题意；
BD、提着或背着书包水平行走，力的方向向上，移动的距离是水平的，距离和力的方向不一致，力不做功，BD不符合题意；
C、提着书包上升，对书包的力向上，移动的距离向上，移动的距离在力的方向上，力做了功，C符合题意。
故选C。
【分析】物体受力且在力的方向移动距离，力对物体做了功。
3．【答案】D
【解析】【解答】“雾气”是空气中的水蒸气从气态变成液态发生液化形成的小水珠，故D正确，而A、B、C错误。
故选D。
【分析】根据物质的初始态和终末态确定物态变化的名称。
4．【答案】B
【解析】【解答】沿斜面滚下的钢球，在水中下沉的钢球和在空中自由下落的钢球，速度不断改变，即运动状态不断改变，则不受平衡力作用，故A、C、D不符合题意；
静止在金属片上的钢球，处于平衡状态，受平衡力作用，故B符合题意。
故选B。
【分析】当物体处于平衡状态受到平衡力，平衡状态包括：静止或匀速直线运动状态。
5．【答案】D
【解析】【解答】A．光线透过树丛的缝隙，由于光的直线传播，形成光柱，故A不符合题意；
B．海市蜃楼是光经过不同介质，发生折射形成的像，故B不符合题意；
C．手影是光线沿直线传播时，被不透明的物体挡住后，形成的阴影，故C不符合题意；
D．水中倒影是光在水面被反射，由于反射形成的虚像，故D符合题意。
故选D。
【分析】光在同种均匀介质中沿直线传播，形成影子、小孔成像等；光线经过不同介质，发生折射；光线在介质表面发生反射。
6．【答案】D
【解析】【解答】费力杠杆的动力大于阻力，动力臂小于阻力臂，应用镊子、筷子，D正确，钢丝钳、起子、羊角锤的动力小于阻力，所以ABC错误
综上选D【分析】省力杠杆：动力臂较长，所以动力较小，常见的例子有羊角锤、核桃夹；费力杠杆：动力臂较短，动力较大，常见的例子有镊子、筷子等，等壁杠杆：动力臂等于阻力臂的杠杆，常见的例子有：天平．
7．【答案】B
【解析】【解答】ACD、书包带较宽、货车轮子很多、铁轨下铺枕木，可以增大受力面积，能减小压强，ACD不符合题意；
B、菜刀磨得锋利，在压力一定时，减小受力面积，可以增大压强，B符合题意。
故选B。
【分析】压力一定时，减小受力面积可以增大压强。
8．【答案】物体间力的作用是相互的；龙舟；惯性
【解析】【解答】赛龙舟时，用桨向后划水，桨对水有向后的力，水对桨有向前的反作用力，使龙舟前进，是因为物体间力的作用是相互的；岸边的景物向后退，相对于龙舟有位置变化，是以龙舟为参照物的；停止划水后，龙舟由于惯性，仍保持运动状态，会继续前进一段距离。
故第1空：物体间力的作用是相互的；第2空：龙舟；第3空：惯性
【分析】物体间力的作用是相互的，相对于参照物，有位置变化，是运动的；惯性是物体继续保持原来状态的性质。
9．【答案】省力；摩擦力；25
【解析】【解答】（1）根据图片可知，杠杆的支点为中间垫的物块，此时动力臂大于阻力臂，为省力杠杆。
（2）底座装有滚轮，是通过变滑动为滚动减小摩擦力。
（3）小明对家具做的功为。
【分析】（1）比较动力臂和阻力臂的大小，从而确定杠杆的分类；
（2）根据减小摩擦的方法分析；
（3）根据W=Fs计算小明对家具做的功。
10．【答案】做功；内；丙
【解析】【解答】如图甲所示，两气门都关闭，活塞向下运动，是做功冲程，此冲程将内能转化为机械能。
乙图中，用力将活塞压下，活塞对筒内空气做功，将机械能转化为内能的过程；丙图中水蒸气将塞子推出，将水蒸气的内能转化为塞子的机械能；
所以，与它原理相同的是丙图所示的演示实验。
【分析】根据活塞的运行方向和气门开合确定冲程名称，以及能量转化情况。分析乙和丙图中包含的能量转化过程，然后比照即可。
11．【答案】不停地做无规则运动；4.6×108；不变
【解析】【解答】（1） 我们在加油站会闻到汽油味， 这是因为汽油分子在不停地做无规则运动；
（2）汽油完全燃烧时放出的热量；
（3） 汽车油箱中的汽油用掉一半后，剩余汽油的燃料种类不变，即热值将不变。
【分析】（1）根据分子运动的知识解答；
（2）根据计算汽油完全燃烧放出的热量；
（3） 热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。
12．【答案】4.2×103；0.92×103；4.2×104
【解析】【解答】（1）根据题意可知，水的比热容是；
（2）根据题意可知，砂石的比热容是；
（3）水需要吸收的热量为。
【分析】（1）（2）根据计算物质的比热容；
（3）根据计算水吸收的热量。
13．【答案】变小；不变；2
【解析】【解答】（1）根据题意可知，浸没在水中的木块在上浮的过程中，下表面所处深度减小。根据液体压强公式可知，木块受到水的压强变小。
（2）木块排开水的体积不变，根据阿基米德原理可知，木块受到水的浮力不变。
（3）漂浮在水中的木块处于平衡状态，浮力大小等于重力，即为2N。
【分析】（1）根据体压强公式分析木块底部受到水的压强变化；
（2）根据阿基米德原理分析木块受到浮力的变化；
（3）根据漂浮条件计算木块受到的浮力。
14．【答案】热；3023.6；9×104
【解析】【解答】（1）电热水器利用电流的热效应工作的。
（2）电能表的读数中最后一位为小数，根据图片可知，图甲所示为3023.6。
（3）根据甲图可知，电能表指示灯1min内闪烁了80次，消耗的电能为。
【分析】（1）电流通过导体时都会发热，这就是电流的热效应；
（2）电能表的读数中最后一位为小数，据此读出电能表的示数；
（3）根据计算用电器消耗的电能。
15．【答案】（1）
（2）
（3）
（4）
【解析】【解答】（1）根据题意可知，开关与台灯要串联，为了安全用电，从火线上引线，先接开关再接灯泡，最后连接零线，如下图所示：
（2）首先将力F1的作用线延长，然后过支点O作力作用线的垂线段，这就是的力臂，如下图所示：
（3）从A点和B点分别做镜面的垂线，分别作出A、B两点关于平面镜的对称点A'、B'，用虚线连接A'B'，即为AB经平面镜所成的像，如下图所示：
（4）杯子受到的重力，方向竖直向下，作用点在杯子的重心。杯子对斜面的压力，方向垂直于斜面向下，作用点在杯子和斜面接触面上，如下图所示：
【分析】（1）根据家庭电路连接的方法，以及安全用电的知识解答；
（2）力臂是从杠杆支点到力的作用线的垂线；
（3）根据平面镜成像的对称性完成作图；
（4）对物体进行受力分析，确定力的三要素，然后沿力的方向画一条带箭头的线段即可。
（1）开关控制台灯，开关与台灯要串联，为了安全用电，开关要接在火线上，如图所示：
（2）过支点O作力作用线的垂线段为的力臂，如下图所示：
（3）根据平面镜成像可知，分别作出A、B两点关于平面镜的对称点A'、B'，用虚线连接A'B'，即为AB经平面镜所成的像，如下图所示：
（4）杯子受到的重力，作用点在杯子的重心，方向竖直向下，过杯子的重心竖直向下画一条带有箭头的线段，即为重力的示意图；杯子对斜面的压力，作用点在杯子和斜面接触面上，方向垂直于斜面向下，作用点在斜面上，作图如下所示：
16．【答案】（1）1.20；-8℃；274.2
（2）240；120
（3）21.6
【解析】【解答】（1）①如图1所示，刻度尺的分度值是0.1cm，左侧对准5.00cm，右侧对准6.20cm，则物块的长度为
②如果图2所示，温度计的分度值是1℃，且刻线往下越来越大，那么实际温度在0℃以下，则读数为-8℃。
③如图3所示，秒表小刻盘的分度值是0.5min，读数为4min，且刻线超过4-5min中间的半刻线；大刻盘的分度值是0.2s，读数为34.2s，秒表的读数为：
（2）根据图4可知，电能表的读数中最后一位为小数，则小明家4月份用电；
那么小明家4月份应缴纳电费为。
（3）根据图5可知，标尺的分度值是0.2g，则游码的质量为1.6g，
那么金属块的质量是。
【分析】 （1）①刻度尺读数时首先要明确量程以及分度值，然后根据刻度线的位置读数。
②用温度计测量液体的温度，读数时先看清是零上还是零下的，然后认清量程和分度值，最后读出示数。
③停表的中间的表盘代表分钟，周围的大表盘代表秒，停表读数是两个表盘的示数之和。
（2）电能表的最后一位为小数，读出电能表的示数，然后相减即可。
（3）根据图片确定标尺的分度值，读出游码的质量，然后与砝码质量相加即可。
（1）[1]图1所示，刻度尺的分度值是0.1cm，物块的长度为
[2]图2所示，温度计的分度值是1℃，且刻线往下越来越大，读数为-8℃。
[3]图3所示，秒表小刻盘的分度值是0.5min，读数为4min，且刻线超过4-5min中间的半刻线；大刻盘的分度值是0.2s，读数为34.2s，秒表的读数为
（2）[1][2]电能表的读数中最后一位为小数，则小明家4月份用电
小明家4月份应缴纳电费为
（3）图5中标尺的分度值是0.2g，则金属块的质量是
17．【答案】（1）高度差
（2）液体密度；液体深度
（3）液体深度；液体密度
（4）相等
【解析】【解答】（1）实验中，液体压强的大小是通过U形管中液面的高度差来反映的。
（2）根据图片可知，只有液体的深度不同，U形左右管的液面差不同，那么说明液体的压强跟液体的深度有关。
（3）根据图片可知，只有液体的密度不同，且U形左右管的液面差不同，那么说明液体的压强跟液体的密度有关。
（4）根据图片可知，液体的密度相同，液体的深度相同，橡皮膜的方向不同，U形左右管的液面差相同，压强相同，说明液体向各个方向的压强相等。
【分析】（1）U形管两侧液面的高度差越大，则说明液体压强越大；
（2）（3）根据图片分析实验中哪个因素不同即可；
（4）根据U形管两侧液面的高度差比较液体各个方向压强大小。
（1）根据转换法可知，液体压强的大小是通过U形管中液面的高度差来反映的。
（2）[1][2]由图可知，液体的密度相同，橡皮膜的方向相同，液体的深度不同，U形左右管的液面差不同，压强不同，说明液体的压强跟液体的深度有关。
（3）[1][2]由图可知，液体的深度相同，橡皮膜的方向相同，液体的密度不同，U形左右管的液面差不同，压强不同，说明液体的压强跟液体的密度有关。
（4）液体的密度相同，液体的深度相同，橡皮膜的方向不同，U形左右管的液面差相同，压强相同，说明液体向各个方向的压强相等。
18．【答案】（1）断开
（2）
（3）被测电阻开路
（4）5
（5）多次测量求平均值减小测量误差
（6）错误；小灯泡的灯丝电阻随温度升高而变大，实验没有控制电值阻值不变
【解析】【解答】（1）为了保护电路和安全，则在连接电路的过程中，开关应该断开。
（2）根据题意可知，滑片向右移时电阻变小，则应该将滑动变阻器右下角的接线柱接入电路中，如下图所示：
（3）无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电路可能断路，电压表示数接近电源电压3V，则原因可能是定值电阻断路。
（4）根据乙图可知，电流表的量程为0~0.6A，分度值为0.2A，示数为0.5A，
则电阻的阻值为。
（5） 实验过程中， 需要移动滑片P改变待测电阻两端电压，目的是：多次实验取平均值达到减小误差的目的。
（6）因为小灯泡灯丝的电阻随温度的升高而增大，没有控制电值阻值不变，所以小明的观点是错误的。
【分析】（1）根据电路连接的注意事项解答；
（2）根据变阻器的阻值变化和滑片的移动方向确定选择的接线柱即可；
（3）当定值电阻断路时，电压表串联在电路中，此时电压表测电源电压。由于电压表的内阻很大，因此电流很小，即电流表的示数几乎为零。
（4）根据图片确定电流表的量程和分度值，根据指针位置读出示数，根据计算电阻阻值。
（5）根据科学探究中多次测量的目的解答；
（6）根据灯丝电阻随温度的变化规律分析。
（1）在连接电路的过程中，为了保护电路和人身安全，开关应该断开。
（2）滑片向右移时，电阻变小，则应该将滑动变阻器右小角的接线柱接入电路中。如图所示：
（3）闭合开关后，小明发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电路可能断路，电压表示数接近电源电压3V，电压表与电源连通，故原因可能是定值电阻断路。
（4）图乙知，电流表的量程为0~0.6A，分度值为0.2A，示数为0.5A，则电阻的阻值为
（5）测量待测电阻阻值时，需要移动滑片P，改变待测电阻两端电压，多次实验取平均值达到减小误差的目的。
（6）[1][2]小明的观点是错误的，不能用小灯泡替换定值电阻，因为小灯泡灯丝的电阻随温度的升高而增大，没有控制电值阻值不变。
19．【答案】（1）解：汽车在60s内行驶了900m的路程，则平均速度为。
（2）解：该车的重力为；
该车静止在水平面时，对地面的压强为。
（3）解：该车做匀速直线运动，牵引力与阻力大小相等，牵引力的功率为。
【解析】【解答】（1）根据计算汽车的平均速度；
（2）根据G=mg计算该车的重力，根据计算车对地面的压强；
（3）根据P=Fv计算牵引力的功率。
（1）汽车在60s内行驶了900m的路程，故平均速度为
（2）该车的重力为
该车静止在水平面时，对地面的压强为
（3）该车做匀速直线运动，牵引力与阻力大小相等，牵引力的功率为
20．【答案】（1）解：根据甲图可知，当电流表示数为时，小灯两端电压为。
（2）解：根据图乙可知， 只闭合开关，只有灯泡工作，此时电流表的示数为0.4A，即通过灯泡的电流为0.4A；
再闭合开关， 定值电阻和灯泡并联，电流表测干路电流，
那么通过电阻R的电流为；
电阻R的阻值为。
（3）解：小灯泡工作5min消耗的电能为。
【解析】【解答】（1）根据甲图确定灯泡电流为0.4A时灯泡的电压即可；
（2）根据并联电路的电流规律计算通过电阻R的电流，在结合欧姆定律计算电阻R的阻值；
（3）根据W=UIt计算小灯泡正常工作5min消耗的电能。
（1）由甲图可知，当电流表示数为时，小灯两端电压为。
（2）据乙图可知，电路为定值电阻和灯泡并联，电流表测干路电流，由并联电流规律可知，通过电阻R的电流为
电阻R的阻值为
（3）小灯泡工作5min消耗的电能为
21．【答案】（1）10.0
（2）同一高度
（3）缩小；照相机；右
（4）C
【解析】【解答】（1）由图甲可知，则该凸透镜的焦距为f=30.0cm-20.0cm=10.0cm
（2）实将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在光屏的中央。
（3）①当蜡烛距凸透镜40cm时，物距大于2倍焦距，成倒立、缩小的实像，照相机根据此原理制成的。
②将蜡烛向右移一小段距离，物距减小，根据“物近像远大”的规律可知，此时像距变大，光屏应向右移动。
（4）飞虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此像与原来大小相同；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，其亮度会变暗，
故选C。
【分析】（1）凸透镜正对平行光，调整凸透镜与光屏间的距离，光屏上得到一个很小、很亮的光斑，此光斑的位置即为凸透镜的焦点位置；
（2）根据探究凸透镜成像规律实验的注意事项解答；
（3）①比较物距和焦距的大小，从而确定成像特点；
②根据凸透镜成实像“物近像远大，物远像近小”的规律分析；
（4）飞虫在镜面上，肯定在一倍焦距内，那么肯定不能成实像，只是遮住部分光学，结合凸透镜的成像原理判断即可。
（1）由图甲可知，凸透镜正对平行光，调整凸透镜与光屏间的距离，光屏上得到一个很小、很亮的光斑，此光斑的位置即为凸透镜的焦点位置，则该凸透镜的焦距为f=30.0cm-20.0cm=10.0cm
（2）实验时要调整蜡烛、凸透镜和光屏高度，让它们在同一高度，为了确定烛焰的中心，所以需点燃蜡烛，在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在光屏的中央。
（3）[1][2]小明将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜40cm时，物距大于2倍焦距，成倒立、缩小的实像，照相机根据此原理制成的。
[3]凸透镜成实像，物距减小，像距变大，像变大，将蜡烛向右移一小段距离，物距减小，要在光屏上成清晰的像，像距变大，光屏应向右移动。
（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，飞虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，其亮度会变暗，故选C。
22．【答案】（1）匀速上升
（2）甲；有用功；74.1%
（3）0.42；有关
【解析】【解答】（1）利用甲图的滑轮组进行实验，要测量绳子自由端所受的拉力，应在弹簧测力计匀速上升时读数；
（2）①根据表格数据可知，当h=0.1m时，绳端移动的距离s=0.3m，则滑轮组承重绳子股数为，那么是利用甲图所示的滑轮组测得的。
②根据可知，机械效率指的是有用功与总功的百分比。
③第3次实验时拉力做的有用功为：W有=Gh=4N×0.3m=1.2J；
拉力做的总功：W总=Fs=1.8N×0.9m=1.62J；
则滑轮组机械效率是。
（3）①分析表中数据，第3次实验拉力做的
额外功是。
②由表中3三组数据可知，在装置相同情况下，提升的物体越重，滑轮组的机械效率越高，则说明滑轮组的机械效率与所提升物体的重力大小有关。
【分析】（1）当拉动绳子时，滑轮转动肯定存在摩擦，那么拉动绳子时测力计的示数肯定大于静止时测力计的示数；
（2）①根据计算承担重力的绳子段数即可；
②根据机械效率的定义解答；
③根据W有=Gh计算拉力做的有用功，根据W总=Fs计算拉力做的总功，根据计算滑轮组的机械效率；
（3）①根据计算拉力做的额外功；
②根据表格数据分析滑轮组的机械效率与钩码重力的变化规律即可。
（1）用滑轮组提起重物时，由于滑轮的转动，滑轮和轴之间、滑轮和绳子之间都存在摩擦， 在测量绳端所受的拉力时，需要沿竖直方向匀速拉动弹簧测力计，在拉动过程中读读。
（2）[1]从表中数据可以看出，实验时绳子自由端移动的距离是物体提升高度的3倍，所以滑轮组承重绳子股数为3，则表中的实验数据是利用甲图所示的滑轮组测得的。
[2]机械效率指的是有用功与总功的百分比，用公式表示为。
[3]第3次实验测得的滑轮组机械效率是。
（3）[1]分析表中数据，第3次实验拉力做的额外功是。
[2]由表中3三组数据可知，在装置相同情况下，提升的物体越重，滑轮组的机械效率越高，则说明滑轮组的机械效率与所提升物体的重力大小有关。
23．【答案】（1）省力；减小空气阻气；增大与地面的摩擦力
（2）①
（3）驱动电机；34%
（4）62.5%
【解析】【解答】（1）①方向盘是本质为一个连续转动的杠杆，动力作用在轮上，阻力作用在轴上，此时动力臂大于阻力臂，所以实质是省力杠杆。
②汽车外观设计成流线型是为了减少汽车在高速行驶时的空气阻力。
③汽车的轮胎做得很粗糙，是通过增大接触面的粗糙程度来增大摩擦力。
（2）根据题意可知，油电混合动力汽车在关闭发动机后，动能部分转化为蓄电池的电能。而普通汽车关闭动能后，全部动能用于克服摩擦力做功。所以油电混合汽车关闭发动机克服摩擦做功更少，滑行距离更短，所以油电混合动力汽车的测试图线是①。
（3）①油电混合动力汽车正常行驶时，发动机和驱动电机同时共同为汽车提供动力。
②完全燃烧3kg燃油产生的热量；
燃油燃烧对汽车提供动力的能量；
用于充电的能量为6×106J，
故发动机用来做有用功的能量。
发动机的效率。
（4）普通汽车克服摩擦所做的功；
汽车受到的摩擦力；
油电混合汽车克服摩擦所做的功；
发电机将动能转化为电能；油电混合动力汽车的储能效率。
【分析】 （1）①根据轮轴的本质分析；
②物体的流线型结构有利于减小空气的阻力；
③增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度；
（2）普通汽车正常行驶时关闭发动机，直至汽车停止的过程中，克服摩擦做功，动能全部转化为内能；油电混合动力汽车正常行驶时关闭发动机，直至汽车停止的过程中，动能一部分用于克服摩擦做功转化为内能，一部分转化为电能；
（3）①根据材料内容分析回答；
②根据Q放=mq计算出燃油燃烧放出的热量，利用求出发动机的效率；
（4）根据EK-s图像可知对应的动能，由W=fs求出汽车的摩擦力，再求出油电混合汽车克服摩擦所做的功；由W电=EK-W混求出发电机将动能转化为电能的多少，最后根求出储能效率。
（1）[1]方向盘是一个轮轴，力作用在轮上可以省力，所以实质是省力杠杆。
[2]汽车外观设计成流线型是为了减少汽车在高速行驶时的空气阻力。
[3]汽车的轮胎做得很粗糙，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
（2）油电混合动力汽车在关闭发动机后，动能部分转化为蓄电池的电能，另一部分用于克服摩擦做功，而普通汽车关闭动能后，全部动能用于克服摩擦力做功。所以油电混合汽车关闭发动机克服摩擦做功更少，滑行距离更短，所以油电混合动力汽车的测试图线是①。
（3）[1]根据文意可知，油电混合动力汽车正常行驶时，发动机和驱动电机同时共同为汽车提供动力。
[2]完全燃烧3kg燃油产生的热量
燃油燃烧对汽车提供动力的能量
用于充电的能量为6×106J，故发动机用来做有用功的能量
发动机的效率
（4）普通汽车克服摩擦所做的功
由可知，汽车受到的摩擦力
油电混合汽车克服摩擦所做的功
发电机将动能转化为电能
油电混合动力汽车的储能效率实验次数
钩码所受的重力G/N
提升高度h/m
拉力F/N
绳端移动的距离s/m
机械效率η
1
2.0
0.1
1.0
0.3
66.7%
2
3.0
0.2
1.4
0.6
71.4%
3
4.0
0.3
1.8
0.9
