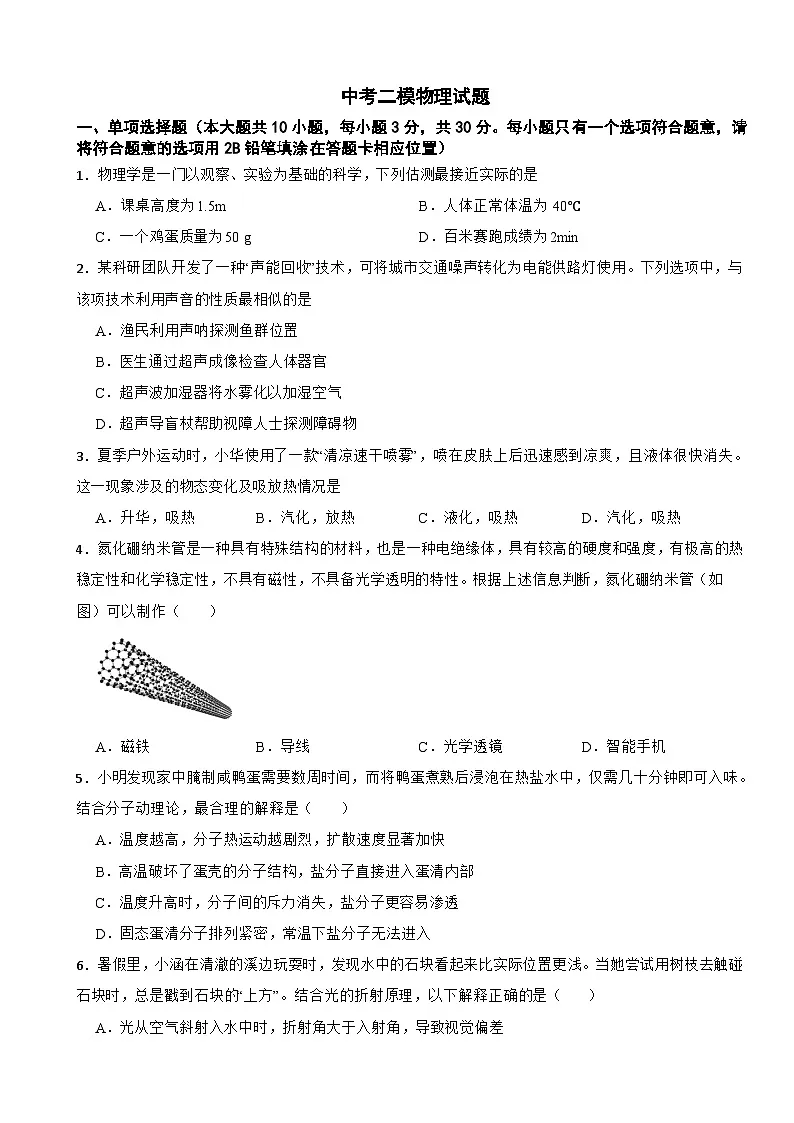

湖南省长沙市2026年中考二模物理试题附答案

这是一份湖南省长沙市2026年中考二模物理试题附答案，共20页。试卷主要包含了单项选择题，多项选择题，填空题，作图与实验探究题，计算题等内容，欢迎下载使用。
1．物理学是一门以观察、实验为基础的科学，下列估测最接近实际的是
A．课桌高度为1.5mB．人体正常体温为 40℃
C．一个鸡蛋质量为50 gD．百米赛跑成绩为2min
2．某科研团队开发了一种“声能回收”技术，可将城市交通噪声转化为电能供路灯使用。下列选项中，与该项技术利用声音的性质最相似的是
A．渔民利用声呐探测鱼群位置
B．医生通过超声成像检查人体器官
C．超声波加湿器将水雾化以加湿空气
D．超声导盲杖帮助视障人士探测障碍物
3．夏季户外运动时，小华使用了一款“清凉速干喷雾”，喷在皮肤上后迅速感到凉爽，且液体很快消失。这一现象涉及的物态变化及吸放热情况是
A．升华，吸热B．汽化，放热C．液化，吸热D．汽化，吸热
4．氮化硼纳米管是一种具有特殊结构的材料，也是一种电绝缘体，具有较高的硬度和强度，有极高的热稳定性和化学稳定性，不具有磁性，不具备光学透明的特性。根据上述信息判断，氮化硼纳米管（如图）可以制作（ ）
A．磁铁B．导线C．光学透镜D．智能手机
5．小明发现家中腌制咸鸭蛋需要数周时间，而将鸭蛋煮熟后浸泡在热盐水中，仅需几十分钟即可入味。结合分子动理论，最合理的解释是（ ）
A．温度越高，分子热运动越剧烈，扩散速度显著加快
B．高温破坏了蛋壳的分子结构，盐分子直接进入蛋清内部
C．温度升高时，分子间的斥力消失，盐分子更容易渗透
D．固态蛋清分子排列紧密，常温下盐分子无法进入
6．暑假里，小涵在清澈的溪边玩耍时，发现水中的石块看起来比实际位置更浅。当她尝试用树枝去触碰石块时，总是戳到石块的“上方”。结合光的折射原理，以下解释正确的是（ ）
A．光从空气斜射入水中时，折射角大于入射角，导致视觉偏差
B．人眼看到的石块是光的反射形成的虚像，位置比实际更高

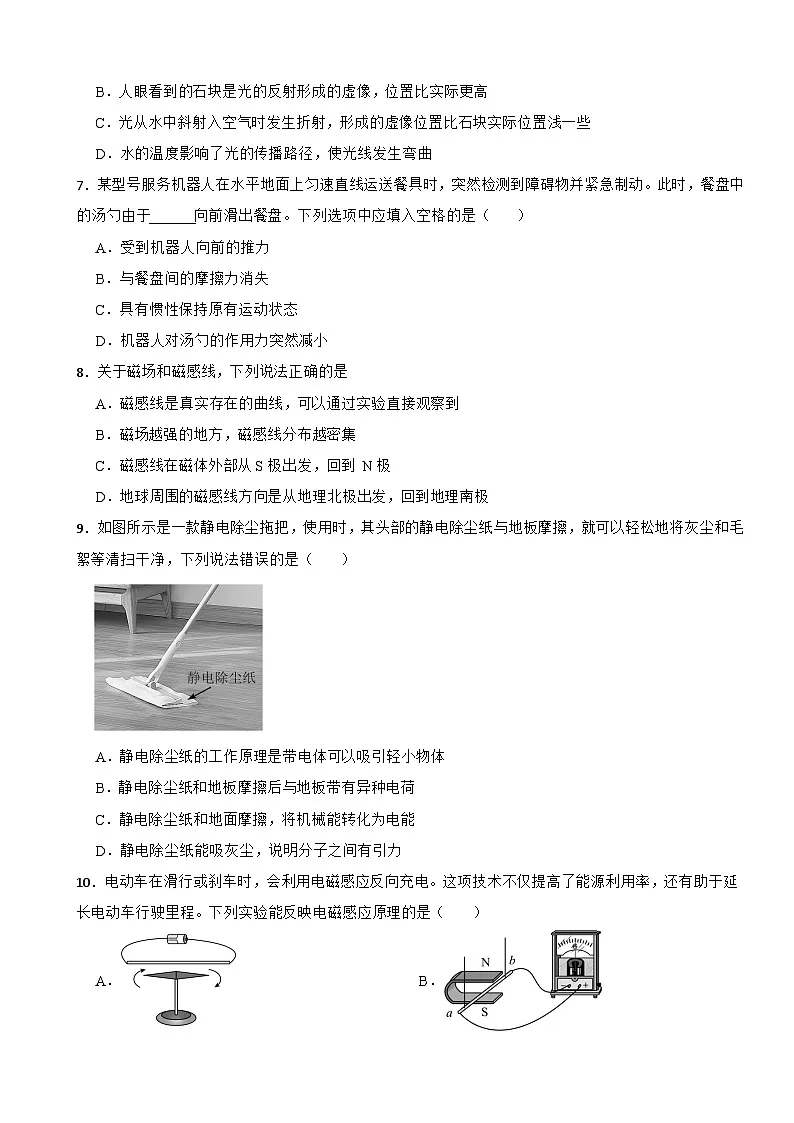

C．光从水中斜射入空气时发生折射，形成的虚像位置比石块实际位置浅一些
D．水的温度影响了光的传播路径，使光线发生弯曲
7．某型号服务机器人在水平地面上匀速直线运送餐具时，突然检测到障碍物并紧急制动。此时，餐盘中的汤勺由于______向前滑出餐盘。下列选项中应填入空格的是（ ）
A．受到机器人向前的推力
B．与餐盘间的摩擦力消失
C．具有惯性保持原有运动状态
D．机器人对汤勺的作用力突然减小
8．关于磁场和磁感线，下列说法正确的是
A．磁感线是真实存在的曲线，可以通过实验直接观察到
B．磁场越强的地方，磁感线分布越密集
C．磁感线在磁体外部从S极出发，回到 N极
D．地球周围的磁感线方向是从地理北极出发，回到地理南极
9．如图所示是一款静电除尘拖把，使用时，其头部的静电除尘纸与地板摩擦，就可以轻松地将灰尘和毛絮等清扫干净，下列说法错误的是（ ）
A．静电除尘纸的工作原理是带电体可以吸引轻小物体
B．静电除尘纸和地板摩擦后与地板带有异种电荷
C．静电除尘纸和地面摩擦，将机械能转化为电能
D．静电除尘纸能吸灰尘，说明分子之间有引力
10．电动车在滑行或刹车时，会利用电磁感应反向充电。这项技术不仅提高了能源利用率，还有助于延长电动车行驶里程。下列实验能反映电磁感应原理的是（ ）
A．B．
C．D．

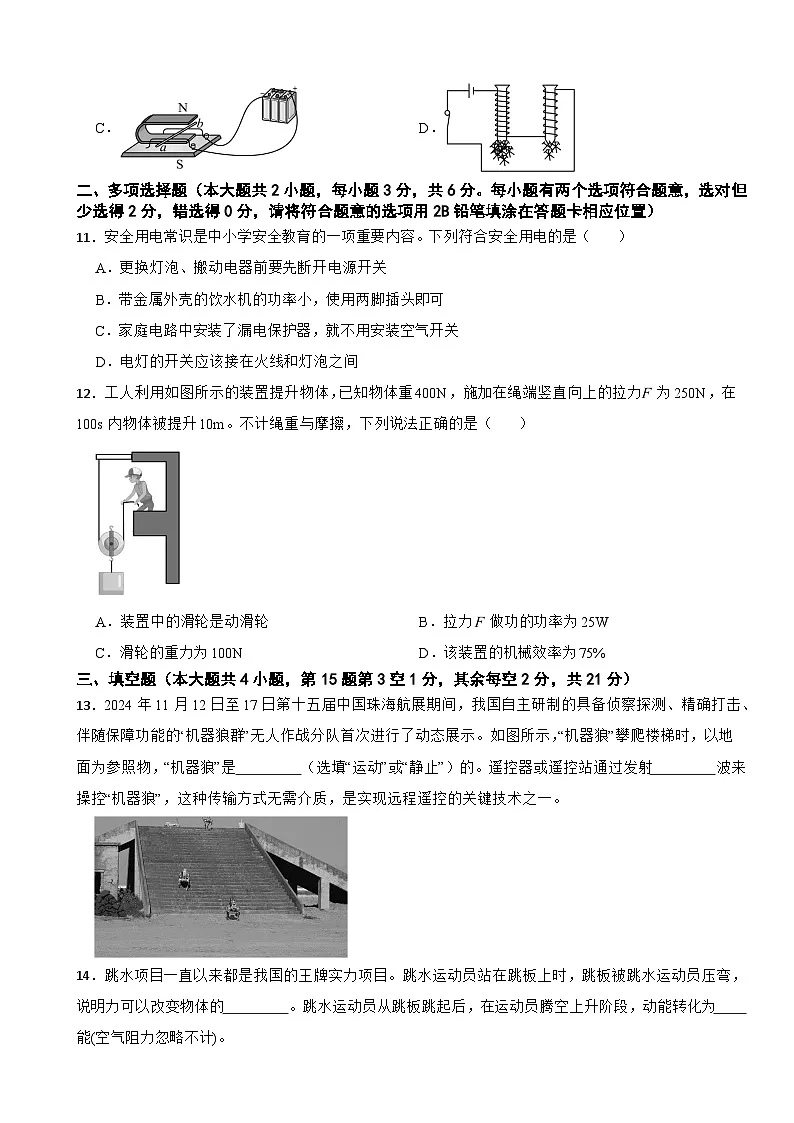

二、多项选择题（本大题共2小题，每小题3分，共6分。每小题有两个选项符合题意，选对但少选得2分，错选得0分，请将符合题意的选项用2B铅笔填涂在答题卡相应位置）
11．安全用电常识是中小学安全教育的一项重要内容。下列符合安全用电的是（ ）
A．更换灯泡、搬动电器前要先断开电源开关
B．带金属外壳的饮水机的功率小，使用两脚插头即可
C．家庭电路中安装了漏电保护器，就不用安装空气开关
D．电灯的开关应该接在火线和灯泡之间
12．工人利用如图所示的装置提升物体，已知物体重400N，施加在绳端竖直向上的拉力为250N，在100s内物体被提升10m。不计绳重与摩擦，下列说法正确的是（ ）
A．装置中的滑轮是动滑轮B．拉力做功的功率为25W
C．滑轮的重力为100ND．该装置的机械效率为75%
三、填空题（本大题共4小题，第15题第3空1分，其余每空2分，共21分）
13．2024年11月12日至17日第十五届中国珠海航展期间，我国自主研制的具备侦察探测、精确打击、伴随保障功能的“机器狼群”无人作战分队首次进行了动态展示。如图所示，“机器狼”攀爬楼梯时，以地面为参照物，“机器狼”是 （选填“运动”或“静止”）的。遥控器或遥控站通过发射 波来操控“机器狼”，这种传输方式无需介质，是实现远程遥控的关键技术之一。
14．跳水项目一直以来都是我国的王牌实力项目。跳水运动员站在跳板上时，跳板被跳水运动员压弯，说明力可以改变物体的 。跳水运动员从跳板跳起后，在运动员腾空上升阶段，动能转化为 能(空气阻力忽略不计)。
15．某智能保温杯内置电加热装置，可以将冷水加热至设定温度。已知该保温杯的额定功率为100W，加热效率为80%。现在额定功率下将0.5kg的水从20℃加热到60℃，此过程水吸收的热量为 J，所需要的时间为 s。若改善保温杯的性能提高加热效率，能把效率提高到100%吗？ （选填“能”或“不能”）。请说明理由： 。[水的比热容为]
16．市面上有一种自动防溺水手环，小明所在的兴趣小组对其展开了研究。其简化原理示意图如图甲所示，当脉搏传感器检测到人体脉搏大于100次/分，同时装置达到设定的水深时，系统即判定为溺水状态，立即启动气囊救生装置，装置通过打开液体气瓶对救生气囊充气，带动人体浮出水面。小明的质量为50kg，手环的质量和体积忽略不计，g取10N/kg，。
（1）小明所受重力为 N；
（2）为确保安全，人的头部要露出水面，人体头部约占人体总体积的。若要保证小明使用时的安全，气囊容积至少为 ；（注：人体的密度约等于水的密度）
（3）该兴趣小组从实验室选择合适的器材模拟此电路，所用压敏电阻的阻值随压力大小变化的图像如图乙所示，电源电压为2V，滑动变阻器的规格为“100Ω；1A”。开关S闭合，电流达到0.02A时，可以使磁性开关闭合，气囊救生装置开始工作。假设防溺水手环的压敏电阻正面朝上，与水的接触面积为，若要实现防溺水深度在0.5m~2m之间进行调节，则滑动变阻器的阻值调节范围是 。（电磁铁线圈和脉搏传感器的电阻忽略不计）
四、作图与实验探究题（本大题共5小题，第17题2分，第18~20题每小题6分，第21题9分，共29分）
17．小丽在商场买鞋，她选了一双鞋在“试鞋镜”前试穿（“试鞋镜”是倾斜放置的）。她在镜中看到了鞋子的像。图中A点代表小丽脚上的鞋子，请在图中作出小丽通过“试鞋镜”看到自己鞋子的光路图。
18．为了探究并联电路的电流规律，小薇设计了如图甲所示的电路进行实验。
（1）小薇先将电流表接在灯所在的支路上，闭合开关后，观察到灯发光，但灯不发光，电流表的示数为零，电路可能存在的故障是 。
（2）排除故障后，某次测量时电流表的示数如图乙所示，为 A。
（3）老师收集到几个组的数据如表所示，分析数据，可得出实验的结论：在并联电路中， 。
19．物理兴趣小组进行探究凸透镜成像的规律实验。
（1）点燃蜡烛后，调节烛焰中心、透镜中心和光屏中心，使它们大致在 。
（2）已知实验中用的凸透镜焦距为10cm，如图所示，将凸透镜固定于50cm刻度线处，蜡烛置于20cm刻度线处，移动光屏至65cm刻度线处时，发现光屏上成清晰的像，则该像是 （选填“缩小”“等大”或“放大”）的像。
（3）若在图示情景基础上，把蜡烛移动至35cm刻度线处，为了在光屏得到清晰的像，应将光屏向 移动。
20．从日常生活中，小明注意到了以下与浮力相关的现象：
现象1：木头漂在水面，铁钉沉在水底；
现象2：轮船从长江驶入大海，船身会上浮一些；
现象3：用手把空饮料罐按入水中，饮料罐浸入越深，手会感到越吃力。
为了探究浮力大小与哪些因素有关，小明进行了以下五图所示的实验。
（1）实验前，小明根据现象3做出了以下两个猜想，分析图甲、乙、丙、丁可知，猜想 （填序号）正确。
①浮力大小与物体浸入液体的体积有关
②浮力大小与物体浸入液体的深度有关
（2）分析图 可知，浸在液体中的物体所受浮力大小与液体的密度有关。
（3）小明发现已知水的密度，利用此实验还可以直接计算出盐水密度，但是他在操作中不小心让图戊中的金属块接触了容器底部并与容器底有力的作用，此时计算出的盐水密度将会 （选填“偏大”“偏小”或“仍然准确”）。
21．物理兴趣小组进行探究电流与电压的关系实验。
（1）检查时发现电路中有一根导线连接错误，如图甲所示，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确 ；
（2）根据两个小组的实验数据，画出了通过定值电阻的电流与其两端的电压的关系图像，如图乙所示。由图像可知的阻值 （选填“大于”“小于”或“等于”）的阻值；
（3）本实验的结论是：在电阻一定时，通过导体的电流与导体两端的电压成 比；
（4）另一组同学得到了如图丙所示的图象，他们在实验操作中可能存在什么问题？答 。
五、计算题（本大题共2小题，每小题7分，共14分）
22．2024年11月17日，由我国自主设计建造的首艘大洋钻探船“梦想”号在广州正式入列，标志着我国深海探测关键技术装备取得重大突破。如图所示，“梦想”号满载时排水量达42600t，具备海域下11000m深的钻探能力，搭载全球最先进的新型30兆瓦蓄能闭环电网，是目前全球最先进的大洋钻探船。（海水的密度取，g取10N/kg）
（1）钻头在11000m深的海底处受到海水的压强为多少？
（2）满载时，“梦想”号所受浮力为多少？
（3）在某次航行中，“梦想”号在50s内匀速直线航行了400m，其动力推进系统的输出功率为，则此次航行中，其受到海水的阻力是多少？
23．寒假期间，小明在家发现一废弃电熨斗，铭牌上标有“220V；1100W”字样，电熨斗只有一根电阻丝，小明想利用这个电熨斗的电阻丝制作一个可调温的发热坐垫，在父母的陪同下，他拆下整根电阻丝进行研究，发现电阻丝完好无损。他将拆下来的整根电阻丝截成三段，制作成一段阻值可调的电阻丝与两段阻值不同的定值电阻丝、。（忽略温度对电阻的影响）
（1）电阻丝的额定电流是多少？
（2）小明给发热坐垫设计出如图所示的电路图。连接好电路，已知电源电压为10V，当只闭合开关，且可调电阻丝阻值调到0Ω时，电流为2A，则的阻值为多少？
（3）通过开关的闭合与断开及可调电阻丝阻值的调节，在通过电阻丝的电流不超过其额定电流的情况下，发现坐垫的最大功率为75W，求发热坐垫在最小功率状态下工作10s产生的热量。
答案
1．【答案】C
【解析】【解答】A、 课桌高度为0.8m，A错误；
B、人正常提问为37℃，B错误；
C、 一个鸡蛋质量为50 g ，C正确；
D、 普通人百米赛跑成绩为14s，D错误；
综上选C。
【分析】1、熟悉生活中常见的物体质量，如一枚鸡蛋为50g，中学生质量为50kg，
2、熟悉生活重常见的温度，如体温为37℃，令人舒适的温度为24℃，
3、识记生活中常见的长度、中学生身高160cm，课桌80cm，
4、识记生活中常见的速度、心跳一分钟70次，走路的速度1.2m/s。
2．【答案】C
【解析】【解答】“声能回收”技术，可将城市交通噪声转化为电能供路灯使用，利用声音能够传播能量的性质。
ABD、 利用声呐探测鱼群位置、 过超声成像检查人体器官 、 超声导盲杖帮助视障人士探测障碍物 均是声音传递信息的例子；故不符合题意，
C、 超声波加湿器将水雾化以加湿空气 ，利用了声音传递能量的性质，C符合题意。
故选C。
【分析】1、声音能传递信息的实例：利用声呐（超声波）测海深、利用雷达定位、利用B超探测婴儿信息。
2、声音能传递能量的实例：能量震碎玻璃，使得火焰动摇等。
3．【答案】D
【解析】【解答】液体消失变为气体，属于汽化，该过程吸热，D正确，ABC错误。
综上选D。
【分析】汽化为液态变为气态，会吸收热量，如：蒸发。
4．【答案】D
【解析】【解答】 A．磁铁：氮化硼纳米管不能制作磁铁，因为题干明确提到氮化硼纳米管不具有磁性，而磁铁需要具有磁性才能吸引铁、钴、镍等物质，故A不符合题意；
B．导线：氮化硼纳米管不能制作导线，由于氮化硼纳米管是一种电绝缘体，而导线需要良好的导电性，绝缘体不能导电，故B不符合题意；
C．光学透镜：题干指出氮化硼纳米管不具备光学透明的特性，而光学透镜需要材料具有良好的透光性，以便光线能够透过并发生折射等光学现象，所以氮化硼纳米管不能制作光学透镜，故C不符合题意；
D．智能手机：智能手机由多种部件组成，氮化硼纳米管具有较高的硬度和强度，有极高的热稳定性和化学稳定性，这些特性使其可以应用于智能手机的某些部件中，例如可以作为外壳等部件的材料，以提高其硬度、强度和稳定性等，所以氮化硼纳米管可以制作智能手机的部分部件，故D符合题意。
故选：D。
【分析】物质的物理属性：物质与物质之间总是有一些区别的，一种物质与其他物质的明显不同之处称为物质的属性．如果这种区别是物理的，我们就称之为物质的物理属性．物质的物理属性包含：密度、比热容、硬度、透明度、导电性、导热性、弹性、磁性等等。
5．【答案】A
【解析】【解答】根据题意可知，鸭蛋变咸，这是扩散现象，是因为盐分子不停做无规则热运动，运动到了鸭蛋分子间隙中。温度越高，分子热运动越剧烈，扩散速度越快， 鸭蛋煮熟后浸泡在热盐水中，仅需几十分钟即可入味 。
故选A。
【分析】不同的物质相互接触时彼此进入对方的现象叫扩散，说明分子在不停做无规则运动，结合分子运动和温度的关系解答。
6．【答案】C
【解析】【解答】人看到水中的物体是由于水中的物体反射的光通过折射射入人眼，光线载水面交接处发生折射，折射光线远离法线，人眼逆着折射光线观察物体，看到是呈现在物体上方的虚像，C正确，ABD错误；
综上选C。
【分析】折射规律：光从空气中传播到水中，折射光线会偏向法线，光从水中射向空气中，折射光线会远离法线。
7．【答案】C
【解析】【解答】根据题意可知，餐盘中的汤勺原来随机器人一起向前运动，当机器人紧急制动时，汤勺由于具有惯性要保持原来的运动状态继续向前运动，导致它向前滑出餐盘，故C符合题意，ABD不符合题意。
故选C。
【分析】物体保持运动状态不变的性质叫惯性，根据惯性的知识解答。
8．【答案】B
【解析】【解答】A、磁感线是人为假想的曲线，A错误；
B、 磁场越强的地方，磁感线分布越密集 ，B正确；
C、 磁感线在磁体外部从N极出发，回到 S极 ，C错误；
D、 地球周围的磁感线方向是从地理南极出发，回到地理北极，D错误；
综上选C。
【分析】1、磁感线： 在磁场中画一些曲线，使曲线上任何一点的切线方向都跟这一点的磁场方向相同，磁感线是人为假想表征磁场方向和强弱的 的物理量，磁感线从N极出发，回到S极。
2、地磁场和地理的磁极相反， 地磁场的北极在地理南极附近， 南极在地理北极附近。
9．【答案】D
【解析】【解答】ABD．根据题意可知，静电除尘纸和地板摩擦后，一个得到电子带正电，一个失去电子带负电，则与地板带有异种电荷。由于带电体具有吸引轻小物体的性质，所以吸引灰尘而除去它，与分子引力无关，故AB正确不符合题意，D错误符合题意；
C．静电除尘纸和地面摩擦时发生摩擦起电现象，将机械能转化为电能，故C正确不符合题意。
故选D。
【分析】ABD.根据摩擦起电的本质，结合带电体的性质分析判断；
C.根据能量转化的知识判断。
10．【答案】B
【解析】【解答】A．当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故A不符合题意；
B．当闭合电路的一部分导体在磁场中做切割磁感线运动时，电流计的指针摆动，即能够产生感应电流，这是电磁感应现象，故B符合题意；
C．闭合开关后，通电导体在磁场中受到力的作用而运动起来，是电动机的工作原理，故C不符合题意；
D．图中两个电磁铁串联，此时电流相等，但是线圈匝数不同，则所示的电路是探究电磁铁磁性强弱与线圈匝数关系的电路，故D不符合题意。
故选B。
【分析】分析各个选项描述的实验过程，确定其中包含的物理原理即可。
11．【答案】A,D
【解析】【解答】A．根据题意可知，更换灯泡、搬动电器前要先断开电源开关，防止发生触电事故，故A符合题意；
B．带金属外壳的饮水机可能外壳漏电，则必须利用三脚插座来接地，故B不符合题意；
C．漏电保护器防止漏电时发生触电事故，空气开关防止电流过大产生火灾，两者的功能不同，故C不符合题意；
D．为了用电安全，电灯的开关应该接在火线和灯泡之间，故D符合题意。
故选AD。
【分析】根据家庭电路安全用电的常识判断即可。
12．【答案】A,C
【解析】【解答】A．根据图片可知，工人使用的滑轮随物体一起上下移动，是动滑轮，故A正确；
B．承担重力的绳子段数n=2，则拉力移动的距离s=nh=2×10m=20m；
拉力做的功为；
拉力做功的功率为，
故B错误；
C．不计绳重与摩擦，根据可知，滑轮的重力为，
故C正确；
D．拉力做的有用功为
该装置的机械效率为，
故D错误。故选AC。
【分析】 A.使用过程中，轴固定不动的滑轮是定滑轮，滑轮和物体一起移动的是动滑轮；
B.根据图片确定承担重力的绳子段数n，根据s=nh计算拉力移动的距离，根据W=Fs计算拉力做的功，根据求出拉力F做功的功率；
C.不计绳重与摩擦，根据求出动滑轮重；
D.根据W有用=Gh计算拉力做的有用功，根据求出该装置的机械效率。
13．【答案】运动；电磁
【解析】【解答】（1）根据题意可知，“机器狼”攀爬楼梯时，“机器狼”相对地面的位置发生了变化，则以地面为参照物，“机器狼”是运动的。
（2）根据题意可知，遥控器或遥控站通过发射电磁波来操控“机器狼”。
【分析】（1）根据参照物的知识分析；
（2）根据电磁波的特点和应用解答。
14．【答案】形状；重力势能
【解析】【解答】 跳板被跳水运动员压弯，说明力可以改变物体的 形状， 运动员腾空上升阶段 ，速度减小，高度增加，所以动能减小，重力势能增加，即动能转化为重力势能。
【分析】机械能：机械能为动能和重力势能之和，当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时，重力势能和高度成正比，高度不变时，重力势能和质量成正比；
力的作用效果：力会使物体的运动状态和物体形状发生改变。
15．【答案】；1050；不能；由于保温杯会吸收一部分热量，而且会有部分热量散失在空气中。
【解析】【解答】（1） 将0.5kg的水从20℃加热到60℃， 水吸收的热量；
（2）保温杯消耗的电能为；
则需要的时间为：。
（3）改善保温杯的性能可以提高加热效率，但是不能把效率提高到100%，理由是：由于保温杯会吸收一部分热量，而且会有部分热量散失在空气中。
【分析】（1）根据计算水吸收的热量；
（2）根据计算保温杯消耗的电能，根据计算需要的时间；
（3）根据加热时肯定会有热量散失分析。
16．【答案】（1）500
（2）
（3）
【解析】【解答】（1）根据题意可知，小明的质量为50kg，则小明所受重力为；
（2）根据题意可知，人体的密度约等于水的密度，
则人体总体积为；
人体水下部分体积为；
人体漂浮，受到的总的浮力为；
则人体和气囊排开水的总体积为；
则气囊容积至少为。
（3）根据甲图可知，压敏电阻和滑动变阻器串联，磁性开关恰好闭合，气囊救生装置开始工作时，总电阻为，
当深度为0.5m时，压敏电阻受到的压力为，
由乙图可知，此时压敏电阻阻值为，
此时滑动变阻器阻值为；
当深度为2m时，压敏电阻受到的压力为；
由乙图可知，此时压敏电阻阻值为，
此时滑动变阻器阻值为；
所以若要实现防溺水深度在0.5m~2m之间进行调节，则滑动变阻器的阻值调节范围是。
【分析】 （1）根据重力计算公式可得小明所受的重力。
（2）为确保安全，人的头部要露出水面，人体头部约占人体总体积的。根据密度公式计算出人体的体积，根据阿基米德原理计算出浸入水中的体积，然后用总体积减去浸入水中的体积得到气囊的容积。
（3）因为开关S闭合，电流达到0.02A时，可以使磁性开关闭合，气囊救生装置开始工作，则电路的总电阻，然后根据液体压强公式以及压力公式进行计算可得。
（1）小明所受重力为
（2）人体的密度约等于水的密度，则人体总体积为
人的头部露出水面时，人体水下部分体积为
人体漂浮，受到的总的浮力为
则人体和气囊排开水的总体积为
则气囊容积至少为
（3）分析电路可知，压敏电阻和滑动变阻器串联，磁性开关恰好闭合，气囊救生装置开始工作时，总电阻为
当深度为0.5m时，压敏电阻受到的压力为
由乙图可知，此时压敏电阻阻值为，此时滑动变阻器阻值为
当深度为2m时，压敏电阻受到的压力为
由乙图可知，此时压敏电阻阻值为，此时滑动变阻器阻值为
所以若要实现防溺水深度在0.5m~2m之间进行调节，则滑动变阻器的阻值调节范围是。
17．【答案】
【解析】【解答】根据图片可知，首先作出 A 点关于平面镜的对称点 A'，也就是A的像。连接 A'B，与平面镜相交于点 O，O 点就是入射点。连接 AO 并延长，AO 就是入射光线；连接 OB，OB 就是反射光线。如图所示：
【分析】平面镜所成的像是所有反射光线反向延长线的交点，即所有的反射光线都经过像点。根据平面镜成像的对称性确定像点位置，连接像点和眼睛得到入射点，最后补充光路图即可。
18．【答案】（1）断路
（2）0.26
（3）干路电流等于各支路电流之和
【解析】【解答】（1）根据题意可知，灯泡L1和L2并联，闭合开关后，观察到灯发光，说明电路不存在短路故障。灯不发光，电流表的示数为零，说明它所在支路断路，所以电路可能存在的故障是断路。
（2）根据图片可知，电流表选择的是0~0.6A，分度值为0.02A，则它的示数为0.26A。
（3）根据表格数据可知，0.12A+0.12A=0.24A，015A+0.20A=0.35A，0.12A+0.14A=0.26A，
那么得出结论：在并联电路中，干路电流等于各支路电流之和。
【分析】（1）根据并联电路的特点，结合故障现象分析解答；
（2）根据图片确定电流表的量程和分度值，根据指针位置读出示数；
（3）分别计算出每组数据中I1和I2的和，然后与I3比较即可。
（1）小薇先将电流表接在灯所在的支路上，闭合开关后，观察到灯发光，说明电路不存在短路故障；灯不发光，电流表的示数为零，说明它所在支路断路，所以，电路可能存在的故障是断路。
（2）如图，电流表选择的是0~0.6A，分度值为0.02A，示数为0.26A。
（3）由表中数据可得0.12A+0.12A=0.24A，015A+0.20A=0.35A，0.12A+0.14A=0.26A
在误差允许范围内可得出结论：在并联电路中，干路电流等于各支路电流之和。
19．【答案】（1）同一高度上
（2）缩小
（3）右
【解析】【解答】（1）为了在探究凸透镜成像规律的实验中，应调节烛焰中心、透镜中心和光屏中心，使它们大致在同一高度上，这样是为了使像始终成在光屏中央。
（2）如图所示，此时物距大于像距，则该像是倒立、缩小的实像。
（3）把蜡烛移动至35cm刻度线处，物距变小，根据“物近像远大”的规律可知，则像距变大，应将光屏向右移动。
【分析】（1）根据探究凸透镜成像规律实验的注意事项解答；
（2）比较像距和物距大小，从而确定成像特点；
（3）根据凸透镜成实像时“物近像远大”的规律解答。
（1）为了使像始终成在光屏中央，应调节烛焰中心、透镜中心和光屏中心，使它们大致在同一高度上。
（2）如图所示，将凸透镜固定于50cm刻度线处，蜡烛置于20cm刻度线处，移动光屏至65cm刻度线处时，发现光屏上成清晰的像，此时物距大于像距，则该像是倒立、缩小的实像。
（3）若在图示情景基础上，把蜡烛移动至35cm刻度线处，物距变小，则像距变大，为了在光屏得到清晰的像，应将光屏向右移动。
20．【答案】（1）①
（2）甲、丁、戊（或甲、丙、戊）
（3）偏大
【解析】【解答】（1）根据图片可知，在实验甲、乙、丙中，物体排开水的体积不断增大，而测力计示数不断减小，由F浮=G-F拉可知，物体受到的浮力不断增大，说明浮力大小与物体浸入液体的体积大小有关，即猜想①正确；
而丙、丁实验中，浸入液体的深度不同，但是测力计示数相同，即两实验中受到的浮力相同，那么说明浮力大小与浸入液体的深度无关，可得猜想②是错误的，
故选猜想①。
（2）根据控制变量法的要求可知，研究浮力与液体的密度有关时，要控制排开液体的体积相同，只改变排开液体的密度，故选实验甲、丁、戊或甲、丙、戊。
（3）根据题意可知，实验中不小心使戊图中物体接触了容器底部，由于底部支持力的作用，则测力计示数变小。根据F浮=G-F拉可知，故F浮盐水变大。根据可知，则盐水的密度将偏大。
【分析】 （1）（2）浮力大小跟液体的密度和物体排开液体的体积有关，跟其它因素没有关系；物体受到的浮力大小与物体排开液体的密度和体积有关，研究浮力大小与其中一个因素的关系时，要控制另一个因素不变；
（3）如果他在实验中不小心使戊图中物体接触了容器底且与容器底有力的作用，则测力计示数变小，根据称重法分析F浮盐水变化，确定测量的盐水密度值的变化。
（1）分析图甲、乙、丙知，物体排开水的体积不同，测力计示数不同，由称重法知，两实验中受到的浮力不同，猜想①正确；而丙、丁实验中，浸入液体的深度不同，两实验中，测力计示数相同，由称重法知，两实验中受到的浮力相同，可得猜想②是错误的，故选猜想①。
（2）研究浮力与液体的密度有关，要控制排开液体的体积相同，只改变排开液体的密度，可以比较甲、丁、戊三次实验，也可以比较甲、丙、戊三次实验。
（3）如果他在实验中不小心使戊图中物体接触了容器底且与容器底有力的作用，则测力计示数变小，导致F示盐水变小，根据称重法，故F浮盐水变大，由得，盐水的密度，则测量的盐水密度值将偏大。
21．【答案】（1）
（2）小于
（3）正
（4）电流表使用前未调零
【解析】【解答】（1）根据题意可知，在实验中，电压表应该与定值电阻并联，电流表应该与定值电阻串联。根据甲图可知，此时可以将电流表的“-”接线箱与定值电阻相连的导线，从电流表上拆下，改接在电压表的“3”接线柱上，如下图所示：
（2）根据图像可知，当电阻两端的电压相同时，通过电阻的电流较大，根据可知，定值电阻阻值较小。
（3）根据图片可知，同一电阻上通过的电流与电压的图象为一条直线，那么得到结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）根据丙图可知，当电阻上电压为零时，通过电阻的电流不为零，那么说明电流表使用前指针没有调零。
【分析】（1）根据实验目的确定电器元件的串并联关系，以及电表所侧的物理量，根据甲图确定错误导线的位置并改正即可；
（2）当电压相同时，电流大的电阻小；当电流相同时，电压大的电阻大。
（3）根据电流随电压变化的图像形状分析即可；
（4）根据电流表的使用方法和注意事项解答；
（1）原电路图中，电流表和定值电阻并联、电压表串联在电路中是错误的，在探究电流与电压的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
（2）由图像可知电压相同时，的电流较大，根据可知阻值较小。
（3）由图象可知，在电阻一定的情况下，电流与电压的图象为一条直线，则表明：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）图像不过原点，且每次的电流总是偏大，说明电流表使用前指针没有调零。
22．【答案】（1）解：根据题意可知，钻头在11000m深的海底处受到海水的压强为。
（2）解：满载时，“梦想”号所受浮力为。
（3）解：根据题意可知，“梦想”号的速度为；
“梦想”号受到的牵引力为：；
“梦想”号做匀速直线运动，受到的阻力与牵引力是一对平衡力，
则此次航行中，其受到海水的阻力是。
【解析】【分析】 （1）由液体压强公式p=ρ液gh得钻头所受压强；
（2）轮船排水量是指船满载时排开水的质量，根据阿基米德原理可得钻探船满载时所受浮力；
（3）由P=Fv可得动力，再根据二力平衡可得阻力的大小。
（1）钻头在11000m深的海底处受到海水的压强为
（2）满载时，“梦想”号所受浮力为
（3）“梦想”号的速度为
“梦想”号做匀速直线运动，受到的阻力与牵引力是一对平衡力，则此次航行中，其受到海水的阻力是
23．【答案】（1）解：根据“220V；1100W”字样可知，电阻丝的额定电流。
（2）解：根据图片可知，当只闭合开关，且可调电阻丝阻值调到0Ω时，单独工作，
则的阻值为。
（3）解：根据图片可知，当、、均闭合时，和并联，调节滑片可以使得总电阻最小，根据，此时功率可以达到最大，
则最大功率时，干路电流为；
在通过电阻丝的电流不超过其额定电流的情况下，变阻器的电流为5A，
则支路电流为；
则阻值为；
整根电阻丝阻值为；
所以的最大阻值为；
当只闭合开关时，、串联，当滑片移到阻值最大处时，总电阻最大，根据可知，此时总功率最小，
此时电流为；
则发热坐垫在最小功率状态下工作10s产生的热量为。
【解析】【分析】 （1）根据P=UI计算额定电流；
（2）当只闭合开关S3，且可调电阻丝RP阻值调到0Ω时，只有R1接入电路，根据欧姆定律计算其电阻；
（3）当闭合所有开关，且电阻丝的电流不超过其额定电流的情况下，根据总功率计算电流，结合欧姆定律计算R2的电阻，根据欧姆定律计算原来的总电阻，根据串联电路的电阻规律得出滑动变阻器的最大电阻，最后根据欧姆定律计算出最小电流，根据焦耳定律计算工作10s产生的热量。
（1）电阻丝的额定电流
（2）当只闭合开关，且可调电阻丝阻值调到0Ω时，单独工作，则的阻值为
（3）分析电路可知，当、、均闭合时，和并联，调节滑片可以使得总电阻最小，根据，此时功率可以达到最大。最大功率时，干路电流为
在通过电阻丝的电流不超过其额定电流的情况下，变阻器的电流为5A，则支路电流为
则阻值为
整根电阻丝阻值为
所以的最大阻值为
当只闭合开关时，、串联，当滑片移到阻值最大处时，总电阻最大，根据，总功率最小，此时电流为
则发热坐垫在最小功率状态下工作10s产生的热量为组别
1
0.12
0.12
0.23
2
0.15
0.20
0.35
3
0.12
0.14
0.26
