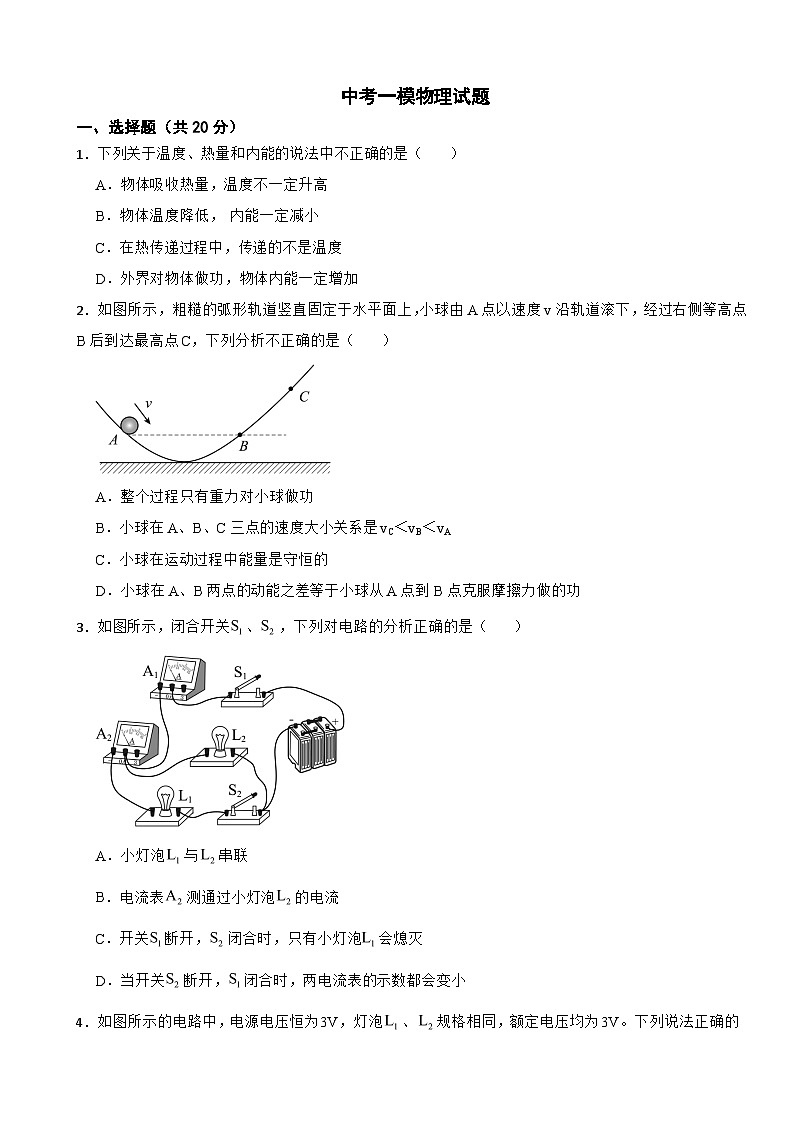

1．下列关于温度、热量和内能的说法中不正确的是（ ）
A．物体吸收热量，温度不一定升高
B．物体温度降低， 内能一定减小
C．在热传递过程中，传递的不是温度
D．外界对物体做功，物体内能一定增加
2．如图所示，粗糙的弧形轨道竖直固定于水平面上，小球由A点以速度v沿轨道滚下，经过右侧等高点B后到达最高点C，下列分析不正确的是（ ）
A．整个过程只有重力对小球做功
B．小球在A、B、C三点的速度大小关系是vC＜vB＜vA
C．小球在运动过程中能量是守恒的
D．小球在A、B两点的动能之差等于小球从A点到B点克服摩擦力做的功
3．如图所示，闭合开关、，下列对电路的分析正确的是（ ）
A．小灯泡与串联
B．电流表测通过小灯泡的电流
C．开关断开，闭合时，只有小灯泡会熄灭
D．当开关断开，闭合时，两电流表的示数都会变小
4．如图所示的电路中，电源电压恒为3V，灯泡、规格相同，额定电压均为3V。下列说法正确的是（ ）
A．断开、闭合时，灯泡短路
B．闭合、断开时，灯泡、正常发光
C．同时闭合、时，只有灯泡会发光
D．闭合、断开时，发现灯泡和灯泡都不发光，则故障可能是灯泡短路
5．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U﹣I”关系图象如图乙所示。则下列正确的是（ ）
A．图Ⅱ为R2的“U﹣I”图象
B．当R2＝R1时，电流的大小为0.2A
C．电源电压为8V
D．R1的阻值为30Ω
6．如图所示电路，电源电压不变，灯泡L标有“6V；3W”字样，R1、R2为定值电阻。当S闭合，S1和S2断开时，灯泡L正常发光，L和R1的功率之比为3：1；当开关都闭合时，R1和R2的功率之比为4：1。则下列判断中错误的是（ ）
A．电源电压为8V
B．灯泡L正常发光时的电阻为12
C．R1=4
D．开关都闭合时，R2的功率是16W
7．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）
A．控制白炽灯的开关和灯不可以互换位置
B．如图中AB之间发生断路，则用测电笔检查插座C的各个插孔，测电笔的氖管都不发光
C．闭合开关S2后发现灯L2不亮，用测电笔检查插座D两孔发现氖管都不发光，则故障可能是进户零线断路
D．当有人触电时保险丝会熔断
8．如图甲所示，给直导线（铝棒）通电，铝棒会运动。图乙四个现象的实验结论能解释铝棒运动原因的是（ ）
A．图①中，闭合开关，大头针被吸引
B．图②中，闭合开关，小磁针偏转
C．图③中，闭合开关，线圈转动
D．图④中，转动扇叶，二极管发光
9．北斗卫星导航系统是我国自行研制的全球卫星定位与通信系统（BDS）。许多公交车安装了BDS系统，通过BDS系统可显示汽车的行驶方向、车速、与后车距离等信息。实现BDS系统与卫星信号传输的是（ ）
A．可见光B．微波C．红外线D．紫外线
10．下列能源中既是来自太阳辐射的能源，又属于可再生能源的一组是（ ）
A．煤炭、沼气B．石油、潮汐能
C．风能、水能D．柴薪、天然气
二、填空题（共23分）
11．湖中的荷花清香四溢，这属于 现象，荷叶上的两滴水珠相遇时，能汇合成一滴较大的水珠是因为分子之间存在 （选填“引力”或“斥力”）；广阔的湖水可以调节周边的气温，这是由于水具有较大的 。
12．汽油机是热机的一种，某台单缸四冲程汽油机功率2000W，一次循环对外做功200J，则飞轮的转速为 r/min。一辆汽车匀速行驶20min，消耗的汽油为3kg，获得了4.14×107J的机械能，则该汽车汽油机的效率为 （汽油的热值为4.6×107J/kg）。
13．如图所示的电路中，若闭合开关和，断开，则小灯泡的连接方式为 ；若开关均闭合，则电路为 ，此时电源将会烧毁。
14．如图，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是 （填“导体”或“绝缘体”）。夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的 影响了电阻的大小，导致小灯泡的亮度发生了变化。
15．如图所示电路，电源电压恒定，R1＝20Ω，R2＝10Ω，仅闭合S1，电流表A1的示数为0.6A，电源电压为 V，再闭合S2，此时电流表A1示数为 A，A2示数为 A。
16．如图甲所示，电源电压U＝12V，灯泡L的额定电压为9V，其电流与电压得关系如图乙所示。滑动变阻器R的最大阻值为10Ω，则灯泡L正常发光时，1s内电流对灯泡L做的功为 J，在调节滑动变阻器的过程中，灯泡L消耗电功率的最小值是 W。
17．如图所示，闭合开关后，电灯正常发光，用测电笔测试图中的a、b两点，能使氖管发光的点为 ；电灯工作一段时间后，进户线零线断路，用测电笔测试图中的a、b两点，能使氖管发光的点为 。
18．如题图，将一根直导线放在静止小磁针的正上方，并与小磁针平行。使导线与电池触接，观察到小磁针发生偏转。说明通电导线周围存在 ，还说明力能改变物体的 。要想改变小磁针偏转方向，可以改变导线中的 。
19．如图所示，“国产歼-15”舰载机在“辽宁号”航空母舰的甲板上起飞，以甲板为参照物，舰载机是 的；两位甲板引导员配戴防噪声耳罩，这种控制噪声的方法是在 （选填“声源处”“传播过程中”或“人耳处”）减弱噪声。舰载机执行任务期间是通过 波与航母间进行通讯的。
20．人类目前能够控制和利用的核能来源于 释放的能。
三、作图题（共4分）
21．请根据如图所示的实物电路，在虚线框内画出对应的电路图。
四、实验题（共11分）
22．如图甲是用海波和石蜡“探究固体熔化时温度变化规律”的实验装置。
（1）组装器材时，应先固定图甲中的 ；
（2）开始实验后，某一时刻温度计的示数如图甲所示，温度为 ℃；
（3）根据实验数据绘制的两种物质熔化时温度随时间变化的关系图像如图乙所示，由图像可知石蜡是 ；在4~10min加热过程中，海波的内能 。
23．在“测量小灯泡正常发光时的电阻”的实验中，待测小灯泡标有“2.5V”字样，电源电压为6V且保持不变。
（1）根据实验要求设计电路并连接实物电路，在连接实物电路的过程中，开关必须 。
（2）请用笔画线代替导线将图-1所示的电路连接完整。
（3）连接好电路后，将滑片P移至最大阻值处再进行试触，发现小灯泡不发光，电流表无示数，电压表指针偏转角度太大，则原因可能是__________（填选项）。
A．电流表断路B．小灯泡短路
C．小灯泡断路D．滑动变阻器断路
（4）排除故障后，闭合开关，电压表的示数如图-2所示，为了完成实验，应将图-1中的滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
（5）根据实验记录的数据绘制成如图-3所示的图像，分析图像可知：①小灯泡正常发光时的电阻为 ；②小灯泡的电阻随温度升高而 （选填“增大”或“减小”）。
（6）受到上述实验的启发，为测量高温物体的温度，某同学将图-1电路改装成一个简易的温度传感器。思路如下：将图-1中的小灯泡换成与灯丝同种材料的电阻丝，选择图-1中的一个电表改装为温度显示仪。请你分析：应将图-1中的 表改装为温度显示仪。
五、简答题（共4分）
24．小梦在实验室发现一枚钢针，请你设计一个可操作的实验方案，判断钢针是否具有磁性，若有磁性，它的N极在哪一端？
六、计算题（共18分）
25．一辆总重为1.6t的四轮汽车在平直高速公路上匀速行驶20 km。已知汽车行驶过程中受到的平均阻力为，每个车轮与地面接触的面积为，已知：，，g取10N/kg。求∶
（1）该汽车静止在水平地面上时对地面的压强；
（2）汽车发动机的牵引力在这段路程内所做的功；
（3）若在这段路程内，汽车发动机排出的废气带走的热量为，假设这些热量全部被水吸收，这些热量可使多少千克的水温度升高50℃。
26．如图所示，电源由两节新干电池串联组成。开关S1闭合，S2断开时，电压表示数为2V，电流表示数为0.2A。求：
（1）开关S1断开，S2闭合时，电压表的示数；
（2）R1的阻值；
（3）R2的阻值。
27．如题图甲是某款全自动中药电煎药壶，加热电路简化后如图乙所示，R1和R2为发热电阻丝。只闭合S时文火煎药，S、S1都闭合时武火煎药，文火的功率为100W。求：（已知水＝1.0×103kg/m3，c水＝4.2×103J/（kg℃））
（1）R2的电阻值；
（2）电煎药壶中装有500mL初温为20℃的水，在1个标准大气压下，用武火将水刚好加热到沸腾，用时300s，加热效率为80%，此次加热过程中电煎药壶消耗的电能；
（3）武火时，通过R1的电流（结果保留一位小数）。
答案
1．【答案】D
【解析】【解答】A．内能和温度、质量、状态有关，物体吸收热量，内能增加，温度不一定升高，故A正确，不符合题意；
B．同一个物体质量一定，温度降低， 内能一定减小，故B正确，不符合题意；
C．热传递时，传递的能量是热量，不是温度，故C正确，不符合题意；
D．外界对物体做功，物体内能不一定增加，外界对物体做功的同时，物体对外放出热量，物体的内能不一定增加，故D错误，符合题意。
故选D。
【分析】物体的内能和温度、质量、状态有关，热传递可以 改变内能，传递的能量是热量；做功可以改变内能。
2．【答案】A
【解析】【解答】A．小球受到重力竖直向下，下落中，竖直方向移动了距离，重力做了功，弧形轨道粗糙，受摩擦力，要克服摩擦力做功，故A错误，符合题意；
B．小球运动时，克服摩擦力做功，机械能减小，小球质量不变，在A、B两点等高，重力势能相等，但机械能减小，故B点动能较小，速度较小，小球在C点时的高度最高，即重力势能最大，但机械能减小，故C点时动能最小，速度最小，小球在A、B、C速度关系是vC＜vB＜vA，故B正确，不符合题意；
C．根据能量守恒定律，小球在运动过程中，能量是守恒的，故C正确，不符合题意；
D．小球下落，减小的动能全部用来克服摩擦力做功，在A、B两点的动能之差等于小球从A点到B点克服摩擦力做的功，故D正确，不符合题意。
故选A。
【分析】运动的物体克服摩擦力做功，消耗机械能；能量转移或转化时，总量保持不变；质量一定时，高度越高，重力势能越大；速度越大，动能越大。
3．【答案】D
【解析】【解答】AB．图中，闭合开关、，小灯泡与并联，电流表测干路电流，与小灯泡串联，测小灯泡的电流，故AB错误；
C．开关在干路上，在支路上，开关断开，电路断开，小灯泡与均熄灭，故C错误；
D．当开关断开，闭合时，支路断路，电流表示数为零，电流表示数减小，故D正确。
故选D。
【分析】各用电器分别在不同支路上，是并联电路；干路电流表测量总电流，支路电流表测量支路电流。
4．【答案】C
【解析】【解答】A．当断开、闭合时，电路断路，电路中无电流，故A错误；
B．当闭合、断开时，、是串联的，两个灯泡的实际电压均小于额定电压，两灯不能正常发光，故B错误；
C．当闭合、时，被短路，不发光，只有发光，故C正确；
D．闭合、断开时，、是串联的，若灯泡L2短路，则灯L1能发光。故D错误。
故选C。
【分析】用电器顺次连接，是串联电路；导线和用电器并联，用电器短路；灯泡两端的电压达到额定电压，才能正常发光。
5．【答案】C
【解析】【解答】A．图中，电阻串联，电压表V1测R1的电压，电压表V2测R2的电压，滑片在最左端时，R2接入电路的阻值为零，电压表V2示数为零，图线I反映电压表V2示数随电流的变化，图Ⅱ为R1的U-I图象，故A错误；
B．串联电路各处的电流相等，当时，由，则两电阻的电压相同，图乙中，是两图线的交点，电流为0.4A，故B错误；
C．当电流为0.4A时，两电压表示数均4V，串联电路电源电压等于两电压表示数之和，即电源电压，C正确；
D．当滑片移动到最左端时，电路中只有R1，电压表V2示数为0，电流最大为0.8A，则
，故D错误。
故选C。
【分析】在串联电路中，总电压等于各用电器分压之和；根据，计算电阻。
6．【答案】D
【解析】【解答】AC．图中，当S闭合，S1和S2断开时，只灯L与R1串联，灯L正常发光，电路的电流：，根据L和R1功率之比，则，解得，P1=1W。
根据P=I2R，，R1两端的电压：，
据串联电路的电压特点，电源电压：U=U1+UL=2V+6V=8V，故AC正确，不符合题意；
B．图中，灯泡L正常发光的电阻：，故B正确，不符合题意；
D．开关都闭合，两电阻并联，R1的功率：，两电阻的功率之比，解得，R2的功率P2=4W，故D错误，符合题意。
故选D。
【分析】根据灯泡的规格，利用、，计算电流、电阻；利用P=I2R，结合电功率和电流，计算电阻大小，结合电功率的比值关系，计算电功率。
7．【答案】A
【解析】【解答】A．在家庭电路中，控制白炽灯的开关必须接在火线上，开关和灯不可以互换位置，故A正确；
B．图中，AB之间发生断路，插座C的右孔能与火线相连，用测电笔检查插座C的右插孔时，氖管会发光，故B错误；
C．闭合开关S2后，灯L2不亮，用测电笔检查插座D两孔氖管都不发光，则插座D火线断开，是进户火线断路，故C错误；
D．保险丝熔断是电流过大，当有人触电时，电流会通过人体流入大地，但人体电阻较大，电流较小，保险丝不熔断。故D错误。
故选A。
【分析】灯泡的开关连接在火线一侧，使用更安全；家庭电路中，电流过大，保险丝熔断；火线断路后，测电笔测量火线，氖管不发光。
8．【答案】C
【解析】【解答】图甲中，给铝棒通电，铝棒会运动，是通电导体在磁场中受到力的作用，
A．图①中，闭合开关，电磁铁有磁性，吸引大头针，利用的是电流的磁效应，故A不符合题意；
B．图②中，闭合开关，小磁针偏转，是奥斯特实验，利用的是电流的磁效应，故B不符合题意；
C．图③中，闭合开关，线圈中有电流，在磁场中受力，线圈转动，与铝棒运动的原理相同，故C符合题意；
D．图④中，转动扇叶，切割磁感线，是电磁感应现象，产生感应电流，二极管发光，故D不符合题意。
故选C。
【分析】通电导体在磁场中受力的作用而运动；电磁铁中通电有磁性，是电流的磁效应；导体切割磁感线，产生电流，是电磁感应现象。
9．【答案】B
【解析】【解答】在卫星通信中，利用通信卫星做微波通信的中继站。BDS接收器通过接收卫星发射的微波信号，实现定位并导航。故B符合题意，ACD不符合题意。
故选B。
【分析】卫星通信，利用了微波传递信息。
10．【答案】C
【解析】【解答】地热能、潮汐能和原子核能来自于地球或月球，与太阳无关；其他能源来自太阳能。煤炭、石油、天然气是化石能源，是远古时期动植物经过地质年代中形成的，是来自太阳辐射的能源，是不可再生能源。柴薪、沼气、风能、水能是可再生能源，是来自太阳辐射的能源。C符合题意。
故选C。
【分析】地球上地热能、潮汐能和原子核能与太阳能无关；化石能源来自于太阳，比较短时间得到补充，是不可再生能源。
11．【答案】扩散；引力；比热容
【解析】【解答】闻到荷花清香，是分子在不停地做无规则运动，运动到了人的鼻子里，发生扩散现象。
荷叶上的两滴水珠相遇时，能汇合成一大滴水，是分子之间存在引力。
水的比热容大，水和其它物质比较，质量、吸收或放出热量相同，水的温度升高或降低的少，则昼夜的温差小，可调节周围环境的气温。故第1空填：扩散；第2空填：引力；第3空填：比热容。
【分析】闻到气味，是分子无规则运动形成的；分子间存在引力和斥力；水的比热容较大，吸收或放出热量时，温度差小。
12．【答案】1200；30%
【解析】【解答】汽油机功率2000W，一次循环对外做功200J，根据，汽油机工作一个循环，使用的时间为：，汽油机做功一次，飞轮转动2转，计算飞轮的转速为：；
汽车匀速行驶20min，消耗的汽油为3kg，获得了4.14×107J的机械能，3kg汽油完全燃烧释放的热量为：，
汽油机的效率为：。故第1空填：1200；第2空填：30%。
【分析】根据做功一次和功率，利用，计算时间；结合转速和时间，计算飞轮转速规格；根据Q=mq，计算燃料放出的热量；根据，计算热机效率。
13．【答案】并联；短路
【解析】【解答】图中，闭合开关S1和S3，断开S2时，电流分别流过L1、S3，和S1和L2，则L1和L2的电流路径独立，互不影响，是并联的。
开关S1、S2、S3均闭合时，导线直接连接电源两极，导致电源短路，电源可能被烧毁。故第1空填：并联；第2空填：短路。
【分析】各用电器并列连接，是并联电路；导线连接电源两端，电源短路。
14．【答案】导体；长度
【解析】【解答】图中，小灯泡发光，电路接通，电路中有电流，则铅笔芯是导体。
电阻大小与导体的材料、长度、横截面积和温度有关，小夹子在铅笔芯上滑动，改变了铅笔芯接入电路的长度，电阻的大小改变。故第1空填：导体；第2空填：长度。
【分析】容易导电的物体是导体，材料、横截面积一定时，改变长度，电阻改变。
15．【答案】6；0.6；0.9
【解析】【解答】图中，只闭合，电路接通，电流表和都测量R2的电流，电源电压；
闭合开关和，电阻与并联，电流表测量通过的电流，测量干路电流；根据并联电路规律，中的电流不变，即电流表的示数，通过的电流
根据并联电路电流规律，干路的电流即电流表的示数：。故第1空填：6；第2空填：0.6；第3空填：0.9。
【分析】根据开关状态判断电路连接，根据U=IR，计算电源电压，结合并联电路电流规律，计算干路电流；根据，计算电阻的电流。
16．【答案】13.5；2
【解析】【解答】乙图中，灯泡L正常发光，额定电压12V，电流为1.5A，则1s内电流做的功为：；
图乙中，当电流为1A时，灯泡电压为2V，滑动变阻器两端的电压为10V，最大阻值10Ω接入电路，电路中的电流最小。灯泡的电功率最小为：。故第1空填：13.5；第2空填：2。
【分析】根据W=UIt，计算用电器消耗的电能；根据灯泡分压，利用P=UI，计算电功率。
17．【答案】b；a和b
【解析】【解答】图中，火线电压220V，测电笔接触a、b两点时，b点与火线接触，能使测电笔氖管发光。
若开关闭合，电灯正常发光，一段时间后，若进户线的零线断路，a、b两点都与火线相连，都会使氖管发光。故第1空填：b；第2空填：a和b。
【分析】家庭电路中，火线可使氖管发光；零线断路后，与火线连接的位置，能使火线发光。
18．【答案】磁场；运动状态；电流方向
【解析】【解答】小磁针发生偏转，说明通电导线周围存在磁场。小磁针受到力的作用，由静止变为转动，说明力可以改变物体的运动状态。导体周围的磁场方向与电流方向有关，可以通过改变导线中的电流方向改变小磁针偏转方向。
【分析】电流的磁效应：通电导线周围存在磁场，使得小磁针发生偏转，磁效应和电流的方向有关。
19．【答案】运动；人耳处；电磁
【解析】【解答】舰载机起飞时，相对于甲板有位置改变，以甲板为参照物，舰载机是运动的。
两位甲板引导员配戴防噪声耳罩，阻止声音进入人耳，是在人耳处减弱噪声。
电磁波的传播不需要介质，舰载机执行任务期间，是通过电磁波与航母间进行通讯的。故第1空填：运动；第2空填：人耳处；第3空填：电磁。
【分析】相对于参照物，有位置变化，是运动的；噪声可以在声源处、传播过程中、人耳处减弱；电磁波可以传递信息。
20．【答案】核裂变
【解析】【解答】核聚变不可控制，核裂变可以控制，目前能够控制和利用核裂变放出的能量，进行发电，故第1空填：核裂变。
【分析】核电站利用核裂变释放能量发电。
21．【答案】
【解析】【解答】实物图中，电流表、灯L1、开关、灯L2依次串联，电压表与电流表、L1并联，电路图如图所示
【分析】根据各实物图的位置，画出电路图。
22．【答案】（1）C
（2）38
（3）非晶体；增加
【解析】【解答】探究固体熔化时温度变化规律时，
（1）实验时，使用酒精灯的外焰加热，组装实验器材时，要自下而上进行，图甲中，应该先固定的是C装置。
（2）图甲中，温度计的分度值为1℃，根据液柱位置，示数为38℃。
（3）图乙中，石蜡熔化时，温度逐渐升高，没有固定的温度，是非晶体；海波在熔化时，需要持续进行加热，在4~10min加热过程中，海波吸收热量，内能增加。
【分析】（1）组装加热器材时，从下向上；
（2）根据温度计液面位置，测量温度；
（3）非晶体熔化时，向上热量，温度逐渐升高；物体熔化时，吸收热量，内能增加。
（1）实验时，为了确保酒精灯的外焰对物体进行加热，实验器材应该按照自下而上的顺序进行组装，所以图甲中，应该先固定的是C装置。
（2）图甲中，温度计的分度值为1℃，其读数为38℃。
（3）[1][2]由图乙知，石蜡熔化时，没有固定的温度，则石蜡属于非晶体；海波在熔化过程中，需要持续进行加热，所以在4~10min加热过程中，海波吸收热量，内能增加。
23．【答案】（1）断开
（2）
（3）C
（4）A
（5）12.5；增大
（6）电压
【解析】【解答】测量小灯泡正常发光时的电阻时，
（1）在连接实物电路时，开关必须断开，可保护电路；
（2）实验中，电压表测量灯泡的电压，小灯泡电压为2.5V，则电压表的量程选用0~3V，连接如下图所示：
（3）连接好电路后，小灯泡不发光，电流表无示数，电压表指针偏转角度太大，则电路中有断路现象，是与电压表并联的小灯泡断路，故ABD不符合题意，C符合题意。
故选C。
（4）图2中，电压表的分度值为0.1V，示数为2.2V，若灯泡正常发光，电压为2.5V，则滑片P向A端移动，减小变阻器接入电路中的电阻，使电压表的示数为2.5V。
（5）图3中，当灯泡的电压为2.5V时，灯泡的电流为0.2A，计算小灯泡正常发光时的电阻为：；
由图得，灯泡的电压、电流增大，灯丝温度升高，电阻增大，则灯泡的电阻随温度升高而增大。
（6）小灯泡换成与灯丝同种材料的电阻丝，温度越高，电阻越大，电阻分压变大，则电压表的示数变大；电阻变大，电流变小，电流表示数变小，将电压表改装为温度显示仪。
【分析】（1）连接电路时，开关要断开；
（2）测量灯泡的电阻时，电压表和灯泡并联，结合灯泡的电压，判断电压表量程；
（3）在串联电路中，电流表无示数，电压表接近电源电压，电压表测量的位置断路；
（4）根据电压表量程和指针位置，测量电压，当减小滑动变阻器的电阻，分压减小，灯泡分压变大；
（5）根据，计算电阻，灯丝电阻随温度升高而变大；
（6）温度升高，电阻变大，分压变大，电压表示数变大。
（1）为了保护电路，在连接实物电路的过程中，开关必须断开。
（2）实验中，灯泡与滑动变阻器串联，电压表测量灯泡的电压，待测小灯泡标有“2.5V”字样，则电压表的量程选用0~3V，电流表测量电路电流，连接如下图所示：
（3）连接好电路后，将滑片P移至最大阻值处再进行试触，发现小灯泡不发光，电流表无示数，电压表指针偏转角度太大，说明电路中存在断路现象，且电压表与电源相连接，则原因可能是与电压表并联的小灯泡断路，故ABD不符合题意，C符合题意。
故选C。
（4）由图-2得，电压表的分度值为0.1V，示数为2.2V，小于灯泡正常工作时的电压，则应将图-1中的滑片P向A端移动，减小变阻器接入电路中的电阻，增大通过灯泡的电流，使电压表的示数为2.5V。
（5）[1]由图-3得，当灯泡的电压为2.5V时，灯泡的电流为0.2A，由欧姆定律得，小灯泡正常发光时的电阻为
[2]由图得，灯泡的电压、电流增大，灯丝温度升高，灯泡的电阻增大，则灯泡的电阻随温度升高而增大。
（6）将图-1中的小灯泡换成与灯丝同种材料的电阻丝，则定值电阻与变阻器串联。温度越高，电阻越大，由串联电路分压特点得，电阻分到的电压变大，则电压表的示数变大；而电路电阻变大，由欧姆定律得，电路电流变小，则电流表示数变小，则应将图-1中的电压表改装为温度显示仪。
24．【答案】将钢针插到小泡沫块中，并放入水中，多次转动泡沫块，若静止时钢针总能指示南北方向，则钢针具有磁性；把小磁针放在水平桌面上，用钢针的一端靠近小磁针的N极，若吸引，则该端为S极，若排斥，该端为N极
【解析】【解答】将钢针插到小泡沫块中，并放入水中，多次转动泡沫块，若静止时钢针总能指示南北方向，则钢针具有磁性；把小磁针放在水平桌面上，用钢针的一端靠近小磁针的N极，若吸引，则该端为S极，若排斥，该端为N极。
【分析】磁体受地磁场的影响，能指示南北；磁体间，同名磁极相互排斥，异名磁极相互吸引。
25．【答案】解：（1）汽车对地面的压力
汽车与地面的接触面积
汽车对地面的压强
（2）汽车在平直高速公路上匀速行驶所受牵引力
牵引力做的功：
（3）由得 水的质量
答：（1）汽车对地面的压强为2×105Pa；
（2）汽车发动机的牵引力在这段路程内所做的功为2.8×107J；
（3）这些热量可使200千克的水温度升高50℃。
【解析】【分析】（1）根据F=G=mg，计算压力；根据，计算压强；
（2）根据W=Fs，计算牵引力做功的多少；
（3）根据，计算水的质量。
26．【答案】（1）解：由电路图知，开关S1断开，S2闭合，两电阻串联在电路中，电压表测电源电压。而电源为2节新干电池，电压为3V，所以电压表示数为3V。
（2）解：开关S1闭合，S2断开，两电阻串联接入电路，电压表测R1两端的电压，电流表测电路中的电流。则R1的阻值
（3）解：据串联电路的电压特点知，R2两端的电压
R2的阻值
【解析】【分析】（1）根据电压表测量电源电压，判断电压表示数；
（2）根据，计算电阻大小；
（3）根据，计算未知电阻。
（1）由电路图知，开关S1断开，S2闭合，两电阻串联在电路中，电压表测电源电压。而电源为2节新干电池，电压为3V，所以电压表示数为3V。
（2）开关S1闭合，S2断开，两电阻串联接入电路，电压表测R1两端的电压，电流表测电路中的电流。则R1的阻值
（3）据串联电路的电压特点知，R2两端的电压
R2的阻值
27．【答案】（1）解：当只闭合S时为文火，由图可知，此时电路为R2的简单电路，R2的电阻值为。
（2）解：电煎药壶中装有500mL初温为20℃的水，在1个标准大气压下，用武火将水刚好加热到沸腾，水的质量为。
水吸收的热量为
此次加热过程中电煎药壶消耗的电能为。
（3）解：武火的电功率为，S、S1都闭合时武火，两电阻并联，R1的功率为。武火时，通过R1的电流为。
【解析】【解答】（1）当只闭合S时为保温档为，此时电路为R2的简单电路，根据电功率公式计算R2的电阻值；
（2）根据密度公式计算水的质量为，结合热量的计算公式计算水吸收的热量，结合效率公式计算此次加热过程中电煎药壶消耗的电能为。
（3）根据功率公式计算武火的电功率；S、S1都闭合时武火，两电阻并联，R1的功率为，根据功率公式计算武火时，通过R1的电流为。
（1）当只闭合S时为文火，由图可知，此时电路为R2的简单电路，R2的电阻值为
（2）电煎药壶中装有500mL初温为20℃的水，在1个标准大气压下，用武火将水刚好加热到沸腾，水的质量为
水吸收的热量为
此次加热过程中电煎药壶消耗的电能为
（3）武火的电功率为
S、S1都闭合时武火，两电阻并联，R1的功率为
武火时，通过R1的电流为
