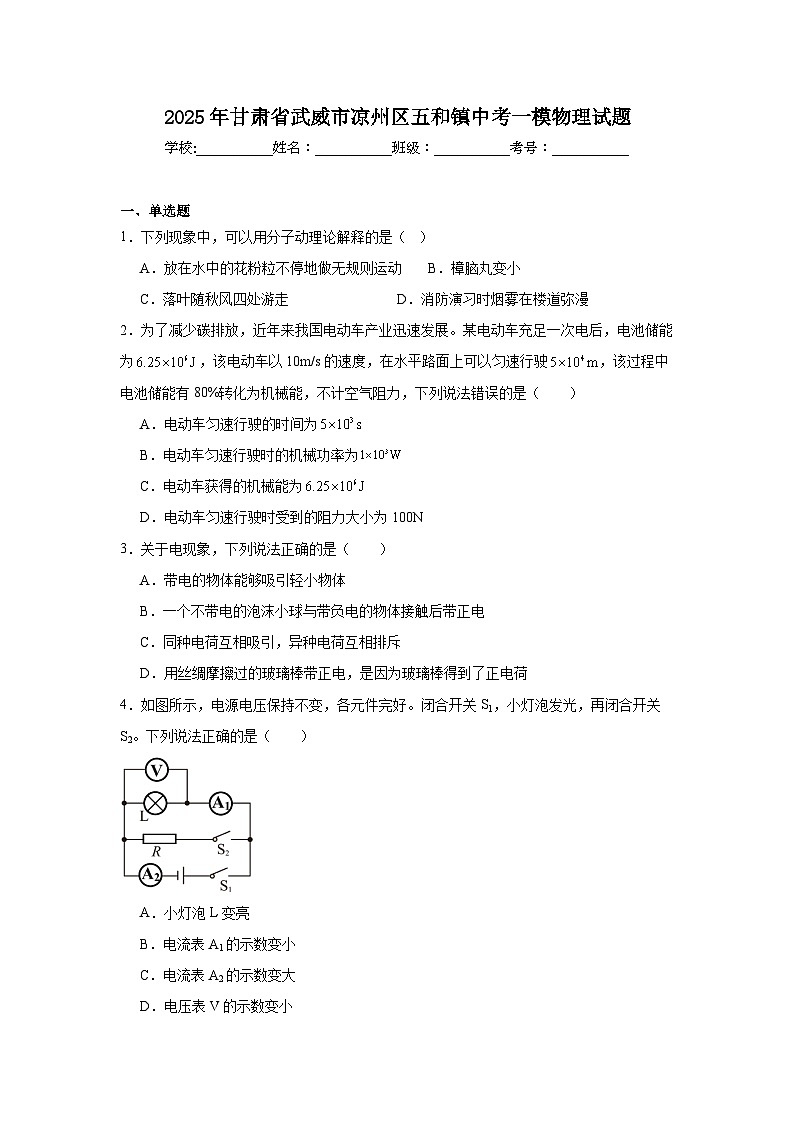

2025年甘肃省武威市凉州区五和镇中考一模物理试题（附答案解析）

这是一份2025年甘肃省武威市凉州区五和镇中考一模物理试题（附答案解析），共18页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，简答题，计算题等内容，欢迎下载使用。

一、单选题
1．下列现象中，可以用分子动理论解释的是（ ）
A．放在水中的花粉粒不停地做无规则运动B．樟脑丸变小
C．落叶随秋风四处游走D．消防演习时烟雾在楼道弥漫
2．为了减少碳排放，近年来我国电动车产业迅速发展。某电动车充足一次电后，电池储能为，该电动车以10m/s的速度，在水平路面上可以匀速行驶，该过程中电池储能有80%转化为机械能，不计空气阻力，下列说法错误的是（ ）
A．电动车匀速行驶的时间为
B．电动车匀速行驶时的机械功率为
C．电动车获得的机械能为
D．电动车匀速行驶时受到的阻力大小为100N
3．关于电现象，下列说法正确的是（ ）
A．带电的物体能够吸引轻小物体
B．一个不带电的泡沫小球与带负电的物体接触后带正电
C．同种电荷互相吸引，异种电荷互相排斥
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
4．如图所示，电源电压保持不变，各元件完好。闭合开关S1，小灯泡发光，再闭合开关S2。下列说法正确的是（ ）
A．小灯泡L变亮
B．电流表A1的示数变小
C．电流表A2的示数变大
D．电压表V的示数变小

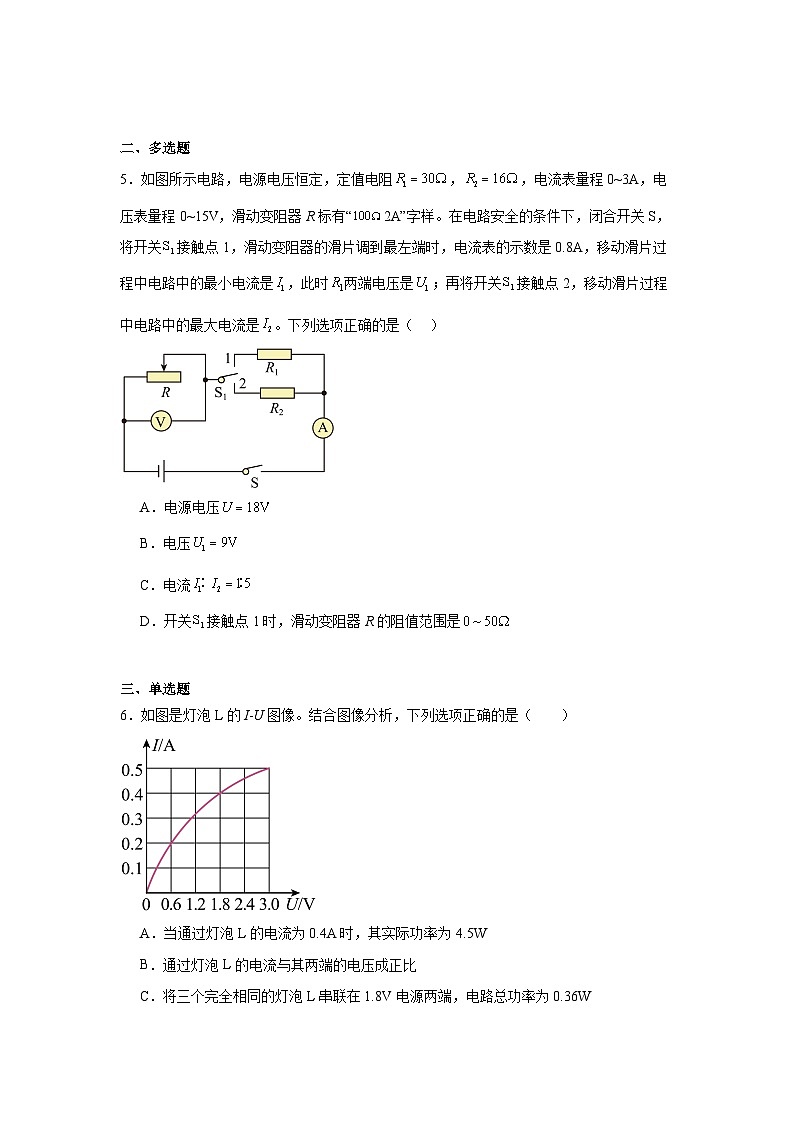

二、多选题
5．如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A．电源电压
B．电压
C．电流
D．开关接触点1时，滑动变阻器R的阻值范围是
三、单选题
6．如图是灯泡L的I-U图像。结合图像分析，下列选项正确的是（ ）
A．当通过灯泡L的电流为0.4A时，其实际功率为4.5W
B．通过灯泡L的电流与其两端的电压成正比
C．将三个完全相同的灯泡L串联在1.8V电源两端，电路总功率为0.36W

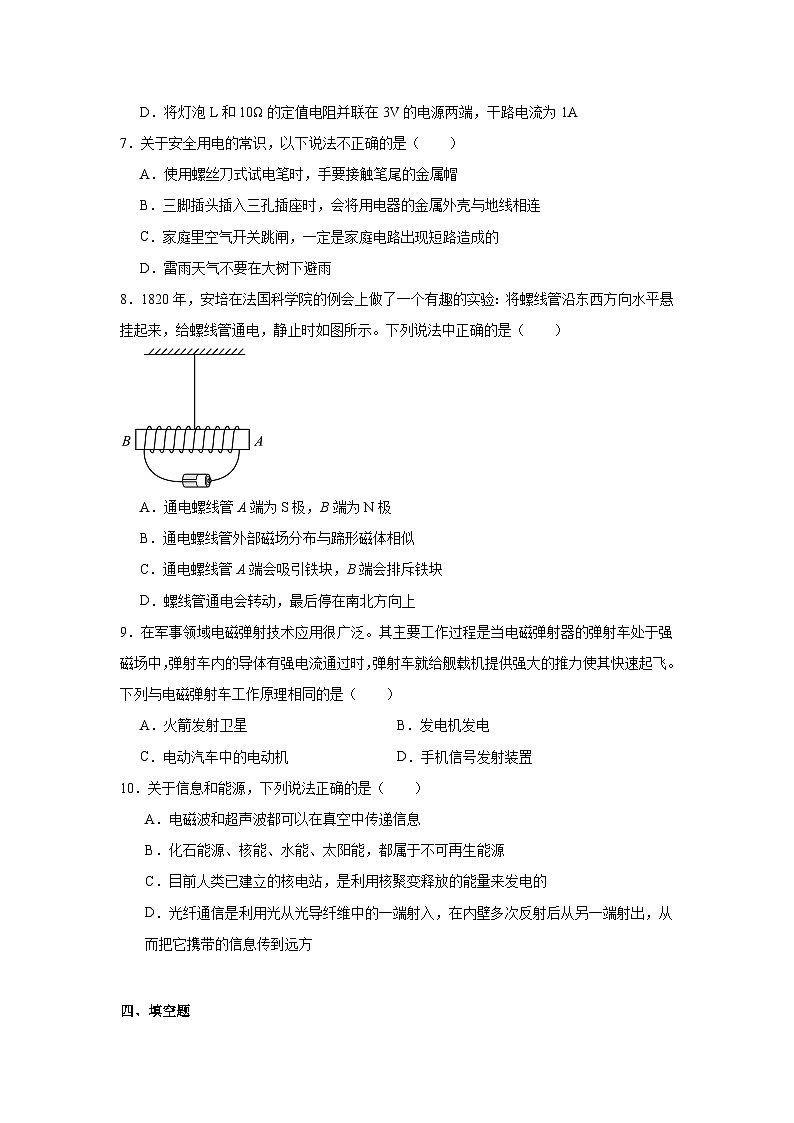

D．将灯泡L和10Ω的定值电阻并联在3V的电源两端，干路电流为1A
7．关于安全用电的常识，以下说法不正确的是（ ）
A．使用螺丝刀式试电笔时，手要接触笔尾的金属帽
B．三脚插头插入三孔插座时，会将用电器的金属外壳与地线相连
C．家庭里空气开关跳闸，一定是家庭电路出现短路造成的
D．雷雨天气不要在大树下避雨
8．1820年，安培在法国科学院的例会上做了一个有趣的实验：将螺线管沿东西方向水平悬挂起来，给螺线管通电，静止时如图所示。下列说法中正确的是（ ）
A．通电螺线管A端为S极，B端为N极
B．通电螺线管外部磁场分布与蹄形磁体相似
C．通电螺线管A端会吸引铁块，B端会排斥铁块
D．螺线管通电会转动，最后停在南北方向上
9．在军事领域电磁弹射技术应用很广泛。其主要工作过程是当电磁弹射器的弹射车处于强磁场中，弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力使其快速起飞。下列与电磁弹射车工作原理相同的是（ ）
A．火箭发射卫星B．发电机发电
C．电动汽车中的电动机D．手机信号发射装置
10．关于信息和能源，下列说法正确的是（ ）
A．电磁波和超声波都可以在真空中传递信息
B．化石能源、核能、水能、太阳能，都属于不可再生能源
C．目前人类已建立的核电站，是利用核聚变释放的能量来发电的
D．光纤通信是利用光从光导纤维中的一端射入，在内壁多次反射后从另一端射出，从而把它携带的信息传到远方
四、填空题
11．茶是中华民族的传统饮品，最早发现于神农氏，繁盛于唐宋时期。泡茶时，茶香四溢，说明分子在不停地做 ；冬天泡茶时，杯口会冒“白气”，这是 （填物态变化）现象。
12．重为5牛的物体浸入在水中后，受到的浮力为3牛。在它下沉过程中，浮力与重力的合力 （选填“变大”“不变”或“变小”）；当它静止在容器底部时，受到的合力为 牛。四冲程汽油机在工作过程中，内能转化为机械能的冲程是 冲程。
13．毛皮与橡胶棒摩擦，由于毛皮的原子核对核外电子的束缚能力较 ，所以结果是橡胶棒带 电。
14．我国常用家用电器的额定电压是 ，人体的安全电压 36V。
15．如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从右端移动到左端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。则：R0的阻值为 Ω，电源电压为 V。
16．如图，电源电压不变，定值电阻，小灯泡L标有“6V；3W”字样（灯丝电阻不变），电流表量程为。当只闭合开关S，滑动变阻器R2滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了12Ω，电流表示数增大了0.1A，此时小灯泡恰好正常发光。在保证电路安全的情况下，R2的最大阻值为 Ω；开关都闭合时，R2的最大功率为 W。
17．家庭电路中的电热水器和电灯正在工作，再接入一个电饭锅，电路的总电阻将 （选填“变大”、“变小”或“不变”）；电饭锅接入电路中应选三孔插座，使它的金属外壳与 相连。
18．如图所示电路中，开关闭合后，待小磁针静止时，其右端是 极。
19．2025年2月11日长征八号改运载火箭首飞成功，将卫星互联网低轨02组卫星发射升空，卫星顺利进入预定轨道。在运载火箭发射升空的过程中，火箭相对于地面是 的，卫星与文昌航天发射中心之间是通过 波来传递信息的。
20．某款电动汽车以燃料电池为动力电源，电源为电动汽车的驱动电动机提供电能，电能是 （选填“一次”或“二次”）能源，电动机主要将电源的电能转化为 能。
五、作图题
21．(1)如图甲所示，一束光从空气斜射到平面镜上时发生了反射，OB为反射光线，请在图中作出其入射光线AO并标出入射角的度数。
(2)在如图乙所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端电压；②闭合开关，向左端移动滑动变阻器的滑片P，小灯泡变亮。
六、实验题
22．在热学实验中，
(1)小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力；
①在两个相同的烧杯中应加入初温和 相同的水和煤油，实验中用相同的酒精灯加热的目的是：使水和煤油在相同时间内 ；
②水和煤油温度随时间变化如图乙所示，根据图乙可判断出a物质是 ，b物质吸热能力较 ；
(2)如图丙所示，为比较酒精和碎纸片的热值，小明用两个相同规格的烧杯装相等质量的水、取质量 的酒精和碎纸片，分别放入两个燃烧皿中，分别给烧杯加热，直到酒精和碎纸片完全燃尽，通过比较 来确定酒精和碎纸片热值的大小；
(3)小明再用50g水和100g水做实验，以吸收的热量Q为纵坐标，升高的温度Δt为横坐标，分别画出50g和100g水的Q-Δt图像，它们都是过原点的直线，即Q=kΔt，进一步分析发现，这两条直线的k值之比与对应水的 之比相等。
23．在“探究电流与电压、电阻的关系”实验中，选用的器材如下：两节新干电池、滑动变阻器、电流表、电压表、开关、定值电阻、导线若干。
(1)请用笔画线代替导线，将如图甲所示的电路连接完整。要求：滑片P向B端滑动时，电流表的示数变小；
(2)）连接电路时，开关应该 ，滑动变阻器的滑片P应置于 （选填“A”或“B”）端；
(3)检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近。移动滑片P，两电表示数均无变化，则电路故障可能是 。
(4)小园用上述实验器材探究“电压一定，电流与电阻的关系”；
①他先将5Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出此时电流表示数为，并记入表中；
②保持滑片位置不变，小龙用10Ω的电阻替换5Ω的电阻，再闭合开关S，他需要将滑片P向 （选填“A”或“B”）端移动。滑动变阻器除了保护电路，还有一个重要作用 ；
(5)接着小园探究了“电阻一定，电流与电压的关系”。根据实验数据绘制出定值电阻的图像，如图乙中a所示，由图像a可以得出当电阻一定时，通过导体的电流与导体两端的电压成 ；实验完成后，将电阻换成小灯泡重复实验，绘制出图像，如图乙中b所示，小灯泡电阻是变化的，主要是因为灯丝的 发生了变化。试分析图像中A、B、C三点电阻最大的是 点。
七、简答题
24．我们生活在电磁波的海洋里，可见光、X射线、紫外线、红外线、微波等都属于电磁波。电磁波在我们的生活中有很多应用，请分别从能量和信息两个方面各列举一例电磁波在生活中的应用。
八、计算题
25．小明家的太阳能热水器，水箱容积是200L，小明进行了一次观察活动：早上他给太阳能热水器送满水，“温度传感器”显示水箱内水的温度为20℃，中午时“温度传感器”显示水箱中水温为70℃。请求解下列问题：
（1）水吸收的热量。[J/（kg•℃）]
（2）如果水吸收的这些热量由效率为40%煤气灶燃烧煤气提供，则最少需要燃烧多少煤气。（煤气的热值J/kg）
26．在图（a）所示的电路中，电源电压不变，滑动变阻器R2的最大阻值为10欧。闭合开关S，电路中的电流为0.8安，电压表V1示数与电压表V2示数均如图（b）所示。
(1)求电源电压U；
(2)求电阻的阻值；
(3)在电路各元件均正常工作的情况下，移动滑片P，电压表V1示数最大值与电压表V2示数最小值相差4V。求滑动变阻器接入电路的最小阻值最小。（解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）
27．如图所示的电路中，若电源两端电压为且保持不变，电阻的阻值为3Ω，电阻的阻值为6Ω。当开关S闭合时，电压表示数为1.5V。求：
(1)电路中的电流；
(2)电源两端的电压；
(3)电路中消耗的电功率P。
《2025年甘肃省武威市凉州区五和镇中考一模物理试题》参考答案
1．B
【详解】A．放在水中的花粉粒不停地做无规则运动属于物体的机械运动，故A不符合题意；
B．樟脑丸变小是升华现象，伴随着分子的自由运动，故B符合题意；
C．落叶随秋风四处游走不是分子的运动，属于物体的机械运动，故C不符合题意；
D．消防演习时烟雾在楼道弥漫不是分子的运动，属于物体的机械运动，故D不符合题意。
故选B。
2．C
【详解】A．电动车匀速行驶的时间，故A正确，不符合题意；
BC．匀速行驶时，电动车获得的机械能，即所做的机械功
机械功率，故B正确，不符合题意，C错误，符合题意；
D．匀速行驶时，不计空气阻力，则汽车所受的牵引力与所受的阻力是一对平衡力，所以所受的阻力，故D正确，不符合题意。
故选C。
3．A
【详解】A．根据带电体的性质可知，带电的物体能够吸引轻小物体，故A正确；
B．一个不带电的泡沫小球与带负电的物体接触后带负电，故B错误；
C．电荷间的相互作用是同种电荷互相排斥，异种电荷互相吸引，故C错误；
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒对电子的束缚能力弱，失去电子，故D错误。
故选A。
4．C
【详解】由图可知，闭合开关S1，小灯泡发光，此时电路为小灯泡L的简单电路，电流表A1、A2均测通过L的电流，电压表测电源电压；再闭合开关S2时，小灯泡L与电阻R并联，电流表A1测通过L的电流，电流表A2测干路电流，电压表测电源电压。由于电源电压保持不变，所以电压表示数不变；由于并联电路各支路互不影响，所以通过L的电流不变，即电流表A1的示数不变，L的亮度不变；由于并联电路干路中的电流等于各支路中的电流之和，所以干路电流变大，电流表A2的示数变大，故C正确，ABD错误。
故选C。
5．BCD
【详解】A．闭合开关S，将开关接触点1时，变阻器和串联，电压表测变阻器电压，电流表测电路电流。滑动变阻器的滑片调到最左端时，电路中只有，则电源电压为
故A错误；
BD．电压表量程为0~15V，根据串联分压原理，当电压表示数最大为15V时，变阻器阻值最大，电流最小，则此时两端电压为
则最小电流为
则滑动变阻器R的最大阻值为
电流最大为0.8A，而电流表量程为0~3A，所以滑动变阻器R的阻值范围是；故BD正确；
C．再将开关接触点2，变阻器和串联，电压表测变阻器电压，电流表测电路电流。当变阻器阻值为0时，电路中电流最大为
则电路中的最小电流与最大电流之比为
故C正确。
故选BCD。
6．C
【详解】A．当通过灯泡L的电流为0.4A时，由图可知两端电压为1.8V，其实际功率为
故A错误；
B．灯泡电阻受温度影响，是变化的，因此通过灯泡L的电流与其两端的电压不成正比，故B错误；
C．将三个完全相同的灯泡L串联在1.8V电源两端，每个灯可分得电压0.6V，由图可知，电流为0.2A，电路总功率为
故C正确；
D．将灯泡L和10Ω的定值电阻并联在3V的电源两端，灯泡电流为0.5A，定值电阻的电流为
干路电流为
故D错误。
故选C。
7．C
【详解】A．使用螺丝刀式试电笔时，手要接触笔尾的金属帽，构成闭合回路，故A正确，不符合题意；
B．三脚插头插入三孔插座时，会将用电器的金属外壳与地线相连，可以避免用电器漏电时，发出触电现象，故B正确，不符合题意；
C．家庭里空气开关跳闸，可能是家庭电路出现短路，也可能是电路用电器的总功率过大，导致电路电流过大，故C错误，符合题意；
D．雷雨天气不要在大树下避雨，否则可能会遭雷击，故D正确，不符合题意。
故选C。
8．D
【详解】A．由图可知，电流由A流向B，由安培定则可知，右手握住螺线管，四指指向电流方向，大拇指所指方向是螺线管的N极，所以通电螺线管的A端为N极，B端为S极，故A错误；
B．通电螺线管外部磁场的分布情况与条形磁体的磁场分布情况相似，故B错误；
C．磁性物体会吸引铁钴镍等物体，因此螺线管通电后产生磁性，A和B端都会吸引铁块，故C错误；
D．在地磁场的影响下，通电螺线管最后会静止在南北方向上，故D正确。
故选D。
9．C
【详解】弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力使其快速起飞，说明电磁弹射技术利用了通电导线在磁场中受到力的作用；
A．火箭发射卫星，利用的是燃料燃烧将化学能转化为内能，在通过热机做功，将内能转化为机械能，故A不符合题意；
B．发电机发电，利用的是法拉第电磁感应现象，故B不符合题意；
C．电动汽车中的电动机，利用通电线圈在磁场中受到力的作用，故C符合题意；
D．手机信号发射装置利用电磁波来传递信息，故D不符合题意。
故选C。
10．D
【详解】A．电磁波可以在真空中传递信息，超声波是声音，传播需要介质，不可以在真空中传播，故A错误；
B．化石能源、核能消耗后短时间内不可能从自然界得到补充，因此是不可再生能源；水能、太阳能，都属于可再生能源，故B错误；
C．目前人类已建立的核电站，是利用核裂变释放的能量来发电的，故C错误；
D．光纤通信的实现依赖于光在光纤中的全反射，光纤通信是利用光从光导纤维中的一端射入，在内壁多次反射后从另一端射出，从而把它携带的信息传到远方，故D正确。
故选D。
11． 无规则运动 液化
【详解】[1]泡茶时，茶香四溢，这是扩散现象，说明分子在不停地做无规则运动。
[2]杯口冒“白气”是温度高的水蒸气遇冷液化变成的小水珠。
12． 不变 0 做功
【详解】[1]浸入在水中的物体下沉过程中，排开水的体积不变，根据阿基米德原理可知，物体受到的浮力不变，因此浮力与重力的合力不变。
[2]当物体静止在容器底部时，物体处于平衡状态，受力平衡，因此受到的合理为0N。
[3]四冲程汽油机在工作过程中，做功冲程中气缸内高温高压的燃气推动活塞做功，将内能转化为机械能。
13． 弱 负
【详解】摩擦起电的过程是电子转移的过程，电子带负电。毛皮与橡胶棒摩擦，由于毛皮的原子核对核外电子的束缚能力较弱，所以摩擦过程中毛皮失去电子带正电，橡胶棒得到电子带负电。
14． 220V 不高于
【详解】[1]我国家庭电路的电压是220V，常用家用电器的额定电压是220V。
[2]经验表明，不高于36V的电压是人体的安全电压。
15． 10 16
【详解】[1][2]由图甲可知，电阻R0和变阻器R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。当滑片位于左端时，滑动变阻器接入电路的阻值为零，则电压表示数为零，由图乙可知，此时电路中电流为I左=1.6A，此时电路中只有定值电阻R0，则电源电压为U=U0=I左R0=1.6A×R0①
当滑片位于右端时，滑动变阻器接入电路的电阻最大，根据串联电路分压原理可知，此时电压表示数最大，由图乙可知，此时电压表示数为14V，电流为0.2A，则电源电压为U=U滑+U1′=U滑+I右R1=14V+0.2A×R0②
由①②两式可得R0=10Ω，U=16V。
16． 48 43.2
【详解】[1]当开关S闭合，S1、S2断开，滑动变阻器的滑片P在b端时，灯泡和滑动变阻器最大阻值串联，电流表测电路中的电流，设此时通过电路的电流为I；滑动变阻器的滑片P从b端滑动到某一位置时，滑动变阻器接入电路中的阻值减小了12Ω，已知电流表示数增大了0.1A，即电路中的电流增大0.1A，此时小灯泡恰好正常发光，则此时通过电路的电流
滑动变阻器的滑片P在b端时电路的电流
小灯泡L标有“6V 3W”字样，且灯泡正常发光时的电流为0.5A，则灯泡的电阻
因串联电路总电阻等于各分电阻之和，滑动变阻器的滑片P在b端时电源电压 ①
滑动变阻器的滑片P从b端滑动到某一位置时电源电压 ②
联立①②两式解得，
[2]当开关S、S1、S2都闭合时，灯泡被短路，滑动变阻器和定值电阻并联接入电路，此时电流表测干路电流，通过定值电阻的电流
因并联电路中干路电流等于各支路电流之和，且此时电流表测干路电流，电流表量程为0~3A，则当电流表示数达到最大时，通过滑动变阻器的电流最大，则通过滑动变阻器的最大电流
滑动变阻器的最大功率
17． 变小 大地/地线
【详解】[1]家庭电路中的用电器是并联在电路中，并联的电阻相当于增加了导体的横截面积，因此，若再接入一个电饭锅，则家庭电路的总电阻将变小。
[2]为了安全用电，电饭锅等有金属外壳的家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
18．S
【详解】由图可知，电流由螺线管的右侧流入，由安培定则可知通电螺线管左端为N极，右端为S极，由异名磁极相互吸引可知，待小磁针静止时，其左端是N极，右端是S极。
19． 运动 电磁
【详解】[1]在运载火箭发射升空的过程中，火箭相对于地面位置在变化，是运动的。
[2]电磁波可以传递信息，而且可以在真空中传播，卫星与文昌航天发射中心之间是通过电磁波来传递信息的。
20． 二次 机械
【详解】[1]我们利用的电能是由其它能源转化而来的，属于二次能源。
[2]电动机工作时，消耗电能，获得机械能，主要将电源的电能转化为机械能。
21．(1)
(2)
【详解】（1）过入射点画平面镜的垂线，即为法线，根据反射光线与法线的夹角为反射角，反射角为30°，入射角为30°，根据光的反射定律，反射角等于入射角，画出A0入射光线，故如图所示：
（2）滑动变阻器需要串联接入电路中，且一上一下，向左端移动滑动变阻器的滑片P，小灯泡变亮，说明滑动变阻器左下方接线柱接入，电压表并联在小灯泡两端，故如图所示：
22．(1) 质量 吸收相等的热量 水 弱
(2) 相等 水升高的温度
(3)质量
【详解】（1）[1]由比较不同物质吸热能力的方法，要控制除物质种类以外的其他变量相同，所以需要控制不同物质的初温和质量相同，故在两烧杯中分别装入初温度相同且质量相等的煤油和水。
[2]选取相同的酒精灯可以在相同的时间内提供的相同热量，使水和煤油在相同时间内吸收的热量相同。
[3][4]由图乙可知，a、b两物质加热相同时间后（吸热相同），a升高的温度低，b升高的温度高，可知，a物质的吸热本领强，b物质的吸热本领弱，所以a物质是水，b物质是煤油。
（2）[1]燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，实验时为了控制变量，应用天平分别测出等质量的酒精和碎纸片，将其放入装置中的燃烧皿内。
[2]因燃料的热值不能直接测量，但燃料燃烧放出的热量可以被水吸收，从而使水温发生变化，所以可以通过水升高的温度来比较燃料热值的大小关系。
（3）由可知，在中k=cm，可以得到50g水的Q-Δt图像中，100g水的Q-Δt图像中，由得到
所以这两条直线的k值之比与对应水的质量之比相等。
23．(1)
(2) 断开 B
(3)定值电阻R断路
(4) B 控制电阻两端的电压不变
(5) 正比 温度 B
【详解】（1）要求滑片P向B端滑动时，电流表的示数变小，则变阻器阻值变大，所以变阻器应选择A接线柱串联到电路中，作图如下：
（2）为保护电路，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即B端。
（3）闭合开关发现电流表几乎无示数，说明发生断路，电压表示数接近3V，则电压表两端与电源相通，所以可能是定值电阻R断路。
（4）[1][2]探究电流与电阻的关系时，要控制电压不变，小龙用10Ω的电阻替换5Ω的电阻，根据串联电路分压原理可知，更换后的电阻两端的电压会变大，为了保持电阻两端电压不变，就需要增大滑动变阻器接入电路的电阻，所以需要将滑片P向B端移动，所以滑动变阻器除了保护电路，还有一个重要作用就是使定值电阻两端电压保持不变。
（5）[1]图像a是过原点的一条直线，是正比例函数图像，所以可得：当电阻一定时，通过导体的电流与导体两端的电压成正比。
[2]如图乙中b所示，随着电压的增大，电流增加的越来越慢，说明小灯泡电阻是变化的，是因为灯丝的温度发生了变化。
[3]如图丙所示，比较A、B两点，这两点的电流相等，B点的电压较大，根据可得，B点的电阻较大；再比较C、B两点，这两点的电压相等，B点的电流较小，根据可得，B点的电阻较大；所以图像中A、B、C三点电阻最大的是B点。
24．见解析
【详解】电磁波可以传递能量，也可以传递信息，如下实例：
（1）广播电台利用无线电波广播传递信息。
（2）微波炉利用微波加热，利用电磁波传递能量。
25．（1）；（2）
【详解】解：（1）水的质量为
水吸收的热量为
（2）燃烧煤气放出的热
煤气质量为
答：（1）水吸收的热量4.2×107J；
（2）如果水吸收的这些热量由效率为40%煤气灶燃烧煤气提供，则最少需要燃烧2.5kg煤气。
26．(1)16V
(2)10Ω
(3)6Ω
【详解】（1）由电路图可知，闭合开关S，与串联，电压表测两端的电压，电压表测两端的电压，电流表测电路中的电流。由图（b）可知，电压表的量程为0~15V时，分度值为0.5V，示数为8V，即
因串联电路中总电压等于各分电压之和，所以，电源电压
（2）已知电路中的电流为0.8A，根据可得，电阻的阻值
（3）在电路各元件均正常工作的情况下，根据串联电路的分压特点可知滑动变阻器接入电路的最小阻值时电压表示数最小；因电路中的电流为0.8A时电压表与电压表示数相等，所以电压表示数最大值与电压表示数最小值相比，应是电压表示数大于电压表示数；已知电压表示数最大值与电压表示数最小值相差4V，则①
根据串联电路中总电压等于各分电压之和，可知②
联立①②解得；
此时电路中的电流
、则根据可得变阻器接入电路的最小阻值
27．(1)0.5A
(2)4.5V
(3)2.25W
【详解】（1）分析电路可知，、串联，电压表测电压，电流表测电路电流。电路中的电流为
（2）电阻的电压为
根据串联电压规律，电源两端的电压为
（3）电路中消耗的电功率为
题号
1
2
3
4
5
6
7
8
9
10
答案
B
C
A
C
BCD
C
C
D
C
D
