广西南宁市青秀区2026年中考一模物理试题附答案

这是一份广西南宁市青秀区2026年中考一模物理试题附答案，共21页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

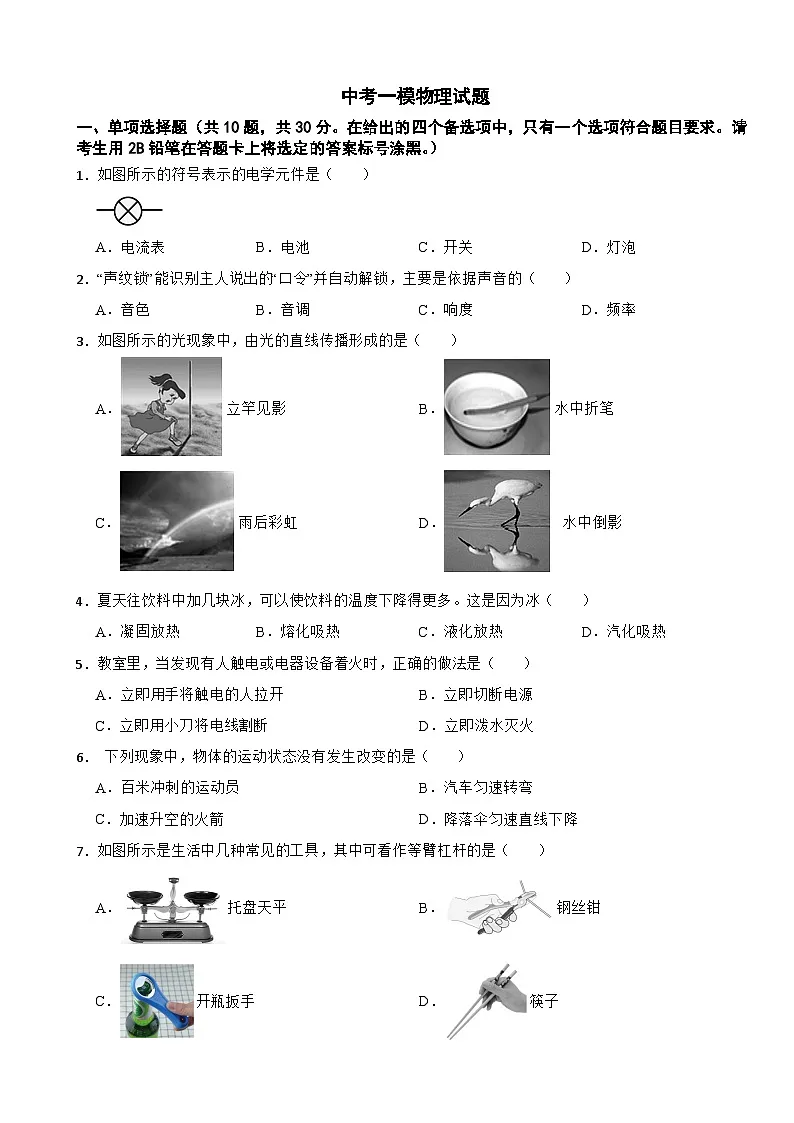

1．如图所示的符号表示的电学元件是（ ）
A．电流表B．电池C．开关D．灯泡
2．“声纹锁”能识别主人说出的“口令”并自动解锁，主要是依据声音的（ ）
A．音色B．音调C．响度D．频率
3．如图所示的光现象中，由光的直线传播形成的是（ ）
A．立竿见影B．水中折笔
C．雨后彩虹D． 水中倒影
4．夏天往饮料中加几块冰，可以使饮料的温度下降得更多。这是因为冰（ ）
A．凝固放热B．熔化吸热C．液化放热D．汽化吸热
5．教室里，当发现有人触电或电器设备着火时，正确的做法是（ ）
A．立即用手将触电的人拉开B．立即切断电源
C．立即用小刀将电线割断D．立即泼水灭火
6． 下列现象中，物体的运动状态没有发生改变的是（ ）
A．百米冲刺的运动员B．汽车匀速转弯
C．加速升空的火箭D．降落伞匀速直线下降
7．如图所示是生活中几种常见的工具，其中可看作等臂杠杆的是（ ）
A．托盘天平B．钢丝钳
C．开瓶扳手D．筷子

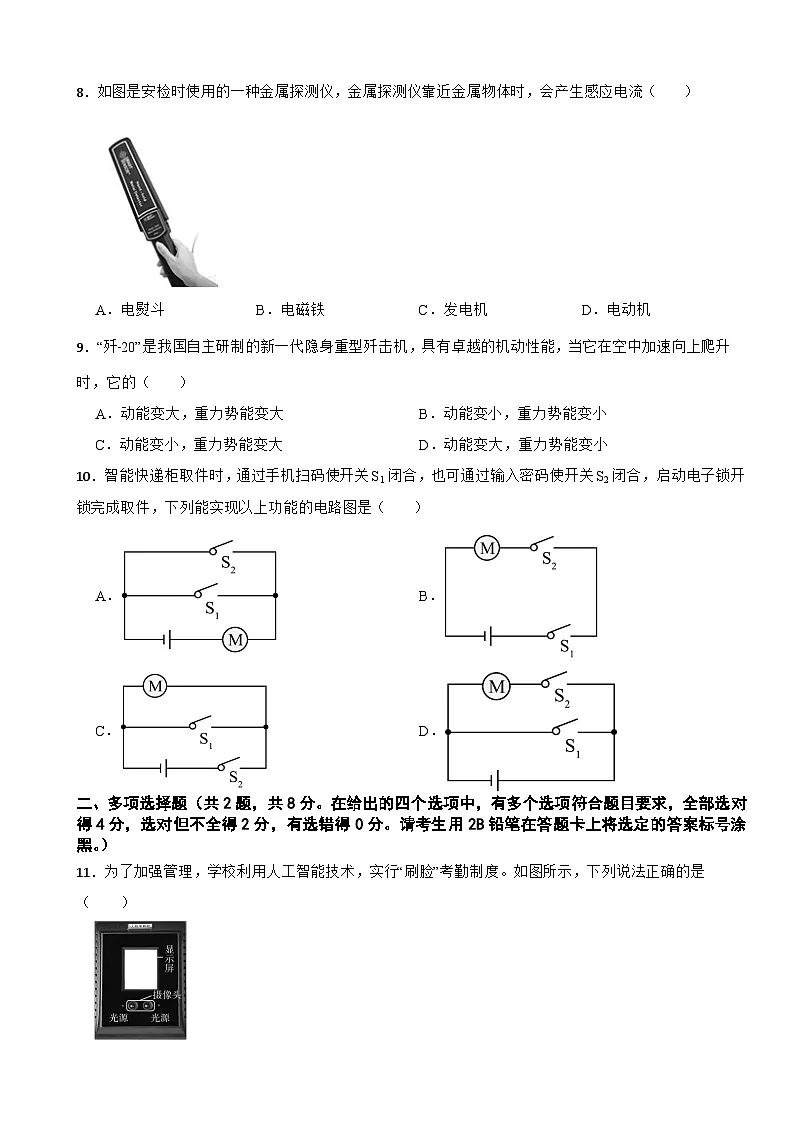

8．如图是安检时使用的一种金属探测仪，金属探测仪靠近金属物体时，会产生感应电流（ ）
A．电熨斗B．电磁铁C．发电机D．电动机
9．“歼﹣20”是我国自主研制的新一代隐身重型歼击机，具有卓越的机动性能，当它在空中加速向上爬升时，它的（ ）
A．动能变大，重力势能变大B．动能变小，重力势能变小
C．动能变小，重力势能变大D．动能变大，重力势能变小
10．智能快递柜取件时，通过手机扫码使开关S1闭合，也可通过输入密码使开关S2闭合，启动电子锁开锁完成取件，下列能实现以上功能的电路图是（ ）
A．B．
C．D．
二、多项选择题（共2题，共8分。在给出的四个选项中，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有选错得0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）

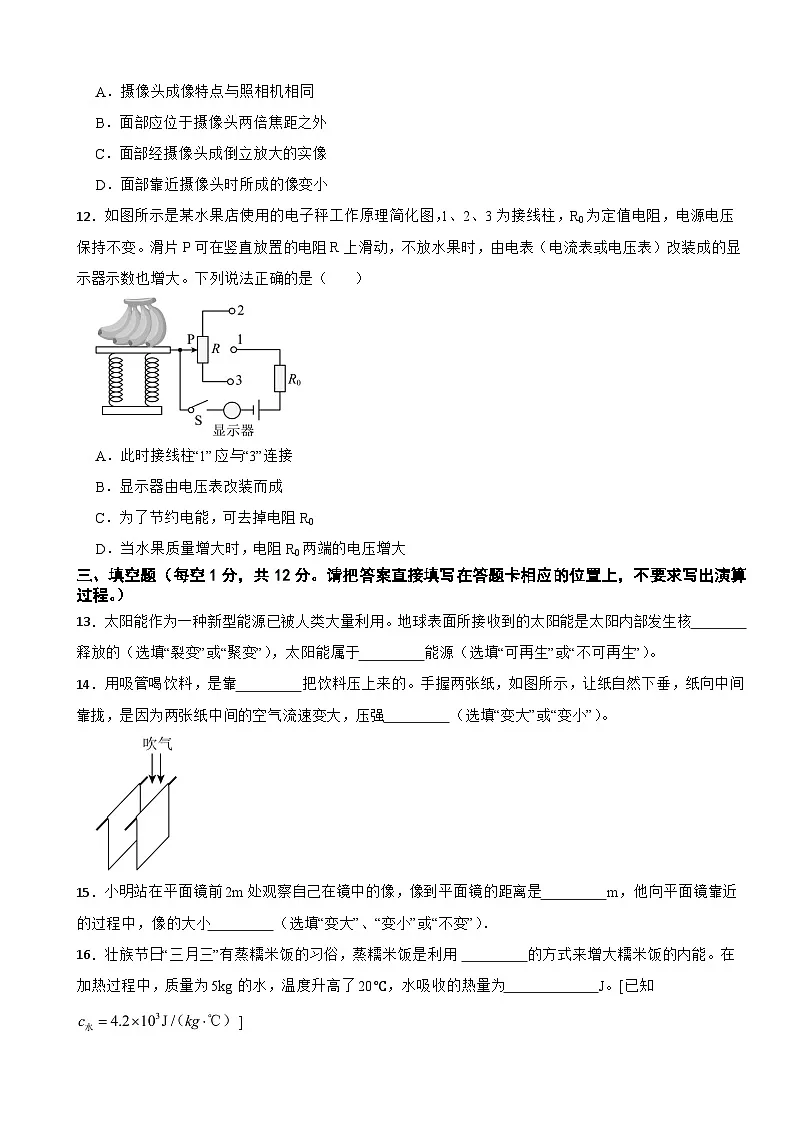

11．为了加强管理，学校利用人工智能技术，实行“刷脸”考勤制度。如图所示，下列说法正确的是（ ）
A．摄像头成像特点与照相机相同
B．面部应位于摄像头两倍焦距之外
C．面部经摄像头成倒立放大的实像
D．面部靠近摄像头时所成的像变小
12．如图所示是某水果店使用的电子秤工作原理简化图，1、2、3为接线柱，R0为定值电阻，电源电压保持不变。滑片P可在竖直放置的电阻R上滑动，不放水果时，由电表（电流表或电压表）改装成的显示器示数也增大。下列说法正确的是（ ）
A．此时接线柱“1”应与“3”连接
B．显示器由电压表改装而成
C．为了节约电能，可去掉电阻R0
D．当水果质量增大时，电阻R0两端的电压增大
三、填空题（每空1分，共12分。请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。）
13．太阳能作为一种新型能源已被人类大量利用。地球表面所接收到的太阳能是太阳内部发生核 释放的（选填“裂变”或“聚变”），太阳能属于 能源（选填“可再生”或“不可再生”）。
14．用吸管喝饮料，是靠 把饮料压上来的。手握两张纸，如图所示，让纸自然下垂，纸向中间靠拢，是因为两张纸中间的空气流速变大，压强 （选填“变大”或“变小”）。
15．小明站在平面镜前2m处观察自己在镜中的像，像到平面镜的距离是 m，他向平面镜靠近的过程中，像的大小 （选填“变大”、“变小”或“不变”）．
16．壮族节日“三月三”有蒸糯米饭的习俗，蒸糯米饭是利用 的方式来增大糯米饭的内能。在加热过程中，质量为5kg的水，温度升高了20℃，水吸收的热量为 J。[已知]
17．司南是我国早期的指南针，如图甲所示，它能指示南北方向是因为地球存在 。如图乙所示，磁悬浮地球仪悬浮在空中，是由于同名磁极相互 （选填“排斥”或“吸引”）。
18．如图甲是一个工艺品模型，它由质量分布均匀的A、B两个圆柱体粘在一起组成，其底面积分别为0.2m2、0.1m2.若将模型沿水平方向从上方切去一定高度，该工艺品剩余部分对地面的压强p随切去部分高度h变化的关系图像如图乙所示。则物体B的高度为 m，物体B的密度为 kg/m3。
四、作图题（共6分。请把答案直接填写在答题卡相应的位置上。）
19．如图是2025年亚冬会吉祥物“滨滨”，请在图中画出“滨滨”所受重力的示意图（O点为重心）。
20．如图所示，AO为入射光线，根据光的反射定律在图中画出反射光线。
21．请在图的括号内标出通电螺线管左端的磁极，并在P点标出磁感线的方向。
五、实验探究题（共25分。请把答案直接填写在答题卡相应的位置上。）
22．小明选用如图所示的实验装置探究水沸腾时温度变化的特点。
（1）实验前安装仪器的先后顺序是 （选填“自下而上”或“自上而下”）；
（2）实验过程中，小明观察到水中气泡有两种情况，分别如图甲、乙所示。图 （选填“甲”或“乙”）是水沸腾时的情况；
（3）下表是小明记录的实验数据，由表中数据可知，水的沸点为 ℃。此时该地区的大气压 （选填“高于”或“低于”）1标准大气压；
（4）小明总结出水沸腾时的特点是：持续吸热，温度 （选填“变大”“变小”或“不变”）。
23．斜面常出现在初中物理探究实验中，某兴趣小组借助斜面进行了以下实验探究。
（1）甲实验中应该选用坡度 （选填“较小”或“较大”）的斜面，这是为了便于测量 。
（2）乙实验中水平面越光滑，小车运动的距离越长，由此推理：若小车在水平面上所受阻力为零将会做 运动；乙、丙实验都让物体从斜面的 由静止滑下，这样操作的目的是：使物体运动到斜面底端时，具有相同的速度。
（3）丙实验中通过B物块被推开的距离反映出A钢球动能的大小，应用的物理研究方法是 法；让A钢球在同一斜面的不同位置由静止滑下，是为了探究动能大小与 的关系。
24．课外兴趣小组需要配制密度为1.15g/cm3的盐水。为检验配制的盐水是否合格，小组成员设计了实验方案并进行了如下操作：
（1）将天平放在 桌面上，将游码移至标尺左端的 处；
（2）测量前发现指针的位置如图甲所示，则需将平衡螺母向 （选填“左”或“右”）调节；往烧杯中倒入适量盐水，如图乙所示 g；
（3）将烧杯中的部分盐水倒入量筒中，读出盐水的体积如图丙所示，测出烧杯和剩余盐水的总质量为15g，则盐水的密度为 kg/m3；
（4）另一兴趣小组的同学用一根粗细均匀两端开口的薄玻璃管、薄膜（质量不计）、刻度尺、烧杯和水，来测量某种液体的密度（如图丁所示）
①将玻璃管的一端用细线把薄膜扎好；
②将玻璃管扎有薄膜的一端逐渐插入装有水的烧杯中；
③往玻璃管内缓慢加入待测液体直到薄膜 为止，测出薄膜到水面的距离为h1，薄膜到待测液体的液面距离为h2；
④待测液体密度表达式：ρ液= （用ρ水、h1、h2表示）。
25．小明同学用伏安法测量定值电阻的阻值，实验电路如图甲所示。
（1）该实验的原理是 ；
（2）闭合开关前，滑动变阻器的滑片应移至 端（选填“a”或“b”）；小明按图甲方式连接好电路，闭合开关后，发现电流表的指针向左偏转，其原因是： ；
（3）闭合开关，发现电流表无示数，但电压表有示数且接近电源电压，则可能的电路故障是Rx （选填“短路”或“断路”）；
（4）调整后，小明同学重新按图甲所示的实验电路进行实验，某次实验中电压表示数如图乙所示，电流表的示数如图丙所示，则被测电阻Rx= Ω；
（5）利用图甲电路，小明又探究了电流与电阻的关系，在上述器材的基础上小明增加了定值电阻（10Ω、15Ω、20Ω各一个），其中电源电压为4.5V，图丁是实验中电流随电阻变化关系的图像，分析图像可知，实验中定值电阻两端电压保持 V不变；为了完成实验，所选滑动变阻器的最大阻值应不小于 Ω。
六、综合应用题（共19分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。答案必须明确写出数值和单位。）
26．图甲是某物理兴趣小组设计的简易“坐位体前屈”测试仪，其简化原理如图乙。测试者向前水平推动测试仪的滑块（相当于向右移动图乙中滑动变阻器的滑片P），电压表的示数U1可反映测试者的成绩L（如表）。电源的电压U恒为6V，滑动变阻器R1标有“30Ω，1A”的字样，定值电阻R2=20Ω，电压表的量程为0~3V，电流表的量程为0~0.6A，闭合开关S；
（1）当测试者的成绩L为10cm时，定值电阻R2的电压U2；
（2）当滑动变阻器连入电路的阻值R1=10Ω时，测试者的成绩L；
（3）在保证电路元件安全的情况下，电路的最小电流。
27．如图所示，水平桌面上放置甲、乙两圆柱形薄壁容器，两容器底部用细管相连。甲容器底面积为5×10-2m2，水深为0.2m；乙容器中放有底面积为2×10-2m2的圆柱形木块。现打开阀门K缓慢向乙容器中注水，水对乙容器底的压强p水与注水质量m水的关系如图丙所示，木块始终竖直，当注入水的质量等于0.5kg时，木块恰好漂浮。，g=10N/kg。求：
（1）打开阀门前甲容器中水的质量；
（2）木块恰好漂浮时，乙容器内水的深度；
（3）打开阀门后，直到水不再流动时，乙容器的底面积和水对乙容器底部的压强。
答案
1．【答案】D
【解析】【解答】 解：由图可知，该符号表示的是灯泡，故ABC错误，D正确。
故选：D。
【分析】根据对电学元件符号的了解可做出判断。
2．【答案】A
【解析】【解答】 解：“声纹锁”能识别主人说出的“口令”并自动解锁，主要是依据声音的音色，因为音色是发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志。故A符合题意，BCD不符合题意。
故选：A。
【分析】 音色是发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志。
3．【答案】A
【解析】【解答】 解：A、立竿见影，是利用光沿直线播形成的现象，故A符合题意；
B、水中折笔，是光从水中斜射入空气中发生折射形成的，故B不符合题意；
C、雨后彩虹，是太阳光经空气中的水珠折射后分解为七色光形成的，属于光的折射现象，故C不符合题意；
D、水中倒影，属于平面镜成像，是光的反射形成的，故D不符合题意。
故选：A。
【分析】光在自然界中存在三种光现象：
（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。
4．【答案】B
【解析】【解答】解：夏天往饮料中加几块冰，可以使饮料的温度下降得更多。这是因为冰熔化吸热，故B符合题意，ACD不符合题意。
故选：B。
【分析】物质由固态变为液态的过程是熔化，熔化需要吸热。
5．【答案】B
【解析】【解答】A． 当发现有人触电或电器设备着火时， 用手将触电的人拉开会使施救者也发生触电，故A错误；
B．当发现有人触电或电器设备着火时，发现有人触电，使触电者尽快脱离电源，进行相应的救治，故B正确；
C．用小刀割断电线，因为小刀为导体，则可能会造成施救人员的触电。故C错误；
D．电器设备着火时，泼水灭火容易发生触电事故，故D错误；
故选B。
【分析】根据家庭电路安全用电的常识判断。
6．【答案】D
【解析】【解答】A.百米冲刺的运动员，速度越来越快，运动状态发生了改变，A错误；
B.汽车匀速转弯，速度方向发生了改变，运动状态发生了改变，B错误；
D.加速升空的火箭，速度越来越快，运动状态发生了改变，C错误；
D.降落伞匀速直线下降，速度大小和方向都不变，运动状态没有发生改变，D正确。
故选D。
【分析】运动状态没有发生改变是指速度大小和方向都不变的状态。
7．【答案】A
【解析】【解答】A．托盘天平的转轴为支点，左右两个托盘到转轴的距离相等，即动力臂等于阻力臂，因此属于等臂杠杆，故A符合题意；
B．钢丝钳的转轴为支点，阻力作用在刀口上，动力作用在手臂上，此时动力臂大于阻力臂，属于省力杠杆，故B不符合题意；
C．开瓶扳手与瓶盖上表面接触点为支点，阻力作用在下边缘，动力作用在手柄上，此时动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．使用筷子时，靠近虎口的位置为支点，食指施加动力，阻力作用在筷子尖端，则属于费力杠杆，故D不符合题意。
故选A。
【分析】比较动力臂和阻力臂的大小，从而确定杠杆的分类。
8．【答案】C
【解析】【解答】 解：金属探测仪靠近金属物体时，会产生感应电流，发出报警信号，其原理是电磁感应。
A．电熨斗是熨衣服用的，是利用电流的热效应工作的，故A错误；
B．电磁铁是利用电流的磁效应制成的，故B错误；
C．发电机是线圈在磁场中做切割磁感线运动而产生感应电流，这是一种电磁感应现象，故C正确；
D．电动机是磁场对电流的作用，不是电磁感应，故D错误。
故选：C。
【分析】 金属探测仪靠近金属物体时，会产生感应电流，发出报警信号，利用的是电磁感应。分析各项器材的原理，确定正确的选项。
9．【答案】A
【解析】【解答】 解：“歼20”在空中加速向上爬升时，质量不变，速度变大，动能变大；同时质量不变，高度增加，重力势能增加。
故选：A。
【分析】 （1）动能大小的影响因素：质量、速度；质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举的高度；质量越大，高度越高，重力势能越大。
10．【答案】A
【解析】【解答】智能快递柜取件时，通过手机扫码使开关S1闭合，或输入密码使开关S2闭合，电子锁开锁完成取件，两开关可以独立工作、互不影响，两开关并联后共同控制电动机。故A符合题意，BCD不符合题意。
故选A。
【分析】多个开关分别控制用电器，开关并联，再和用电器串联，控制用电器。
11．【答案】A,B
【解析】【解答】 解：A、摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故A正确；
BC、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故B正确、C错误；
D、面部靠近摄像头时，物距减小了，像距变大，人经摄像头所成的像会变大，故D错误。
故选：AB。
【分析】 摄像头是利用凸透镜成倒立、缩小的实像的原理制成的，当u＞2f时，凸透镜才成倒立、缩小的实像；凸透镜成实像时，物距变小，像距变大，像变大。
12．【答案】A,D
【解析】【解答】 解：闭合开关，两电阻串联接入电路，图中电表串联在电路中，所以该显示器由电流表改装而成；
当所称水果的质量增大时，由电表改装成的显示器示数也增大，则说明变阻器接入电路的电阻变小，所以接线柱“1”应与“3”连接，这样，当质量增大，滑片向下移动，变阻器阻值变小，根据串联电路电阻规律可知电路总电阻变小，电流表示数变大；根据U=IR知，电阻R0两端的电压增大；
若没有定值电阻，电流过大会损坏电流表，所以定值电阻起保护电路的作用；
综上所述，AD正确。
故选：AD。
【分析】 （1）闭合开关，两电阻串联接入电路，电流表串联接入电路，电压表并联接入电路，据此判断该显示器由哪种表改装而成；当所称水果的质量增大时，由电流表改装成的显示器示数也增大，则说明变阻器接入电路的电阻变小，据此选择接线柱接入电路；
（2）若水果质量越大，变阻器接入电路的电阻减小，根据串联电路电阻规律可知电路总电阻变小，根据欧姆定律可知通过电路的电流越大，若没有定值电阻，电流过大会损坏电流表，据此分析定值电阻的作用；根据欧姆定律分析电压变化。
13．【答案】聚变；可再生
【解析】【解答】在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能。
太阳能是可以从自然界中源源不断地得到的能源，故它是可再生能源。
【分析】太阳能利用核聚变释放能量；太阳能是可再生的。
14．【答案】大气压；变小
【解析】【解答】解：用吸管喝饮料时，先把吸管内的空气吸走，管内气压减小，在外界大气压的作用下，饮料被压入吸管和嘴中；当向两张纸的中间吹气时，中间的空气流动速度增大、气体压强减小，纸外侧的大气压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，所以纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小。
故答案为：大气压；变小。
【分析】（1）大气对浸在里面的物体有压强，简称大气压；
（2）流体压强与流速有关，流体流速越大的位置，压强越小。
15．【答案】2；不变
【解析】【解答】解：（1）小明站在平面镜前2m处，小明的像和小明到平面镜的距离相等，所以小明的像到平面镜的距离是2m．（2）他向平面镜靠近的过程中，小明像的大小跟小明的大小有关，跟到平面镜的距离无关，所以小明的像大小不变．
故答案为：2；不变．
【分析】根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等．
16．【答案】热传递；
【解析】【解答】 解：蒸糯米饭时糯米饭吸收热量，内能增加温度升高，这是通过热传递的方式增大糯米饭的内能；
水吸收的热量：Q吸=c水mΔt=4.2×103J/（kg•℃）×5kg×20℃=4.2×105J。
故答案为：热传递；4.2×105。
【分析】 （1）做功和热传递都可以改变物体的内能；做功改变物体内能的实质是能量的转化，热传递改变物体内能的实质是能量的转移；
（2）根据Q吸=cmΔt求出水吸收的热量。
17．【答案】磁场；排斥
【解析】【解答】 解：司南是我国早期的指南针，如图甲所示，它能指示南北方向，是因为地球周围存在磁场。
如图乙所示，磁悬浮地球仪悬浮在空中，是由于同名磁极相互排斥。
故答案为：磁场；排斥。
【分析】 地球是一个大磁体，地球周围存在的磁场叫地磁场。
磁极间的相互作用规律：同名磁极相排斥，异名磁极相吸引。
18．【答案】0.7；4×103
【解析】【解答】 解：A、B两个圆柱体粘在一起组成，其底面积分别为0.2m2、0.1m2，当h取0.7m时，物体B全部被切去，即B的高度为hB=0.7m，此时仅剩余A物体；当切去高度为1.7m时，剩余部分对地面的压强为0，可知A的高度为h=1.7m-0.7m=1m
由图知，当切去0.7m，剩余部分对地面的压强，即A产生的压强为2.5×104Pa故有2.5×104Pa=ρA×ghA=ρA×10N/kg×0.1m，ρA=2.5×103Pa
当切去的高度为0时，产生的压强为3.9×104Pa
故有
物体B的密度为ρB=4×103kg/m3。
故答案为：0.7；4×103。
【分析】 当h取0.7m时，物体B全部被切去，可知B的高度，此时仅剩余A物体；当切去高度为1.7m时，剩余部分对地面的压强为0，可知A的高度；由图知当切去0.7m，剩余部分对地面的压强为2.5×104Pa，根据得出A的密度；可知当切去的高度为0时，产生的压强为3.9×104Pa，根据得出物体B的密度。
19．【答案】
【解析】【解答】 解：重力的方向是竖直向下的，从“滨滨”的重心O画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
【分析】重力的作用点在物体的重心，方向是竖直向下的，据此画出重力的示意图。
20．【答案】
【解析】【解答】 解：图中法线已经画出，根据反射角等于入射角在法线右侧画出反射光线，如图所示：
【分析】 入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，据此作出反射光线。
21．【答案】
【解析】【解答】解：由安培定则可得，螺线管左侧为N极，右侧为S极，因外部磁感线由N极指向S极，故磁感线方向向右；如图所示：
【分析】 由安培定则可得出螺线管的极性，由磁感线的特点可得出磁感线的方向。
22．【答案】（1）自下而上
（2）乙
（3）98；低于
（4）不变
【解析】【解答】解 ：（1）在安装实验器材时，应按照从下而上的顺序进行，实验时，先点燃酒精灯，放在铁架台的底座上，调节铁圈的高度，用酒精灯的外焰加热，最后调节温度计的高度，使温度计的玻璃泡完全浸没在水中，不能碰到杯底和杯壁；
（2）水沸腾前，气泡上升变小；水沸腾时气泡上升变大，到水面破裂开来，释放出里面的水蒸气，故乙是水沸腾时的情况；
（3）由表中数据可知，从8min开始，水吸收热量，但温度保持在98℃不变，因此水的沸点是98℃；水沸腾时的温度低于100℃，说明当地气压小于1个标准大气压；
（4）由表格数据可知，水沸腾时：持续吸热，温度不变。
故答案为：（1）自下而上；（2）乙；（3）98；低于；（4）不变。【分析】 （1）在安装实验器材时，应按照从下而上的顺序进行；
（2）水沸腾前，气泡上升变小；水沸腾时气泡上升变大，到水面破裂开来；
（3）由表中数据得到水的沸点，水沸腾的条件是温度达到沸点并且继续吸热；一个标准大气压下水的沸点是100℃，如果大气压大于一个标准大气压，水的沸点也就会大于100℃；如果大气压小于一个标准大气压，水的沸点就会小于100℃；
（4）水沸腾时：持续吸热，温度不变。
（1）安装实验器材时，应按照自下而上的顺序进行，先点燃酒精灯，调节铁圈的高度，最后调节温度计的高度，不能碰到杯底和杯壁。
（2）水沸腾前底部水温度较高，上部分水温度较低，底部水变为水蒸气产生气泡，气泡遇到上面部分温度较低的水，遇冷液化成小水滴，气泡上升变小，到水面破裂开来，所以甲为沸腾前的情况。沸腾时水温都达到沸点，水在各个部位同时汽化，因此大量气泡上升过程中逐渐得到补充，加之越往水面液体压强越小，因此气泡会变大，所以乙为沸腾时的情况。
（3）[1]由表中数据可知，从8min开始，持续加热但温度保持在98℃不变，水的沸点为98℃。
[2]此时水沸腾时的温度低于100℃，气压越低沸点越低，该地区的大气压低于1标准大气压。
（4）最后由表格可知水沸腾时的特点是持续吸热但温度保持不变。
23．【答案】（1）较小；时间
（2）匀速直线；同一高度
（3）转换；速度
【解析】【解答】 解：（1）甲实验中应该选用坡度较小的斜面，通过相同距离，小车运动时间长一些，这是为了便于测量时间。
（2）乙实验中水平面越光滑，小车运动的距离越长，由此推理：若小车在水平面上所受阻力为零，小车通过的距离无限长，即将做匀速直线运动；由控制变量法，乙、丙实验都让物体从斜面的同一高度由静止滑下，这样操作的目的是：使物体运动到斜面底端时，具有相同的速度；
（3）丙实验中通过B物块被推开的距离反映出A钢球动能的大小，应用的物理研究方法是转换法；让A钢球在同一斜面的不同位置由静止滑下，下滑到水平面的速度不同，是为了探究动能大小与速度的关系。
故答案为：（1）较小；时间；（2）匀速直线；同一高度；（3）转换；速度。【分析】 （1）甲实验中应该选用坡度较小的斜面，通过相同距离，小车运动时间长一些，便于提高测量时间的准确性。
（2）根据实验现象推理回答；根据控制变量法，在实验过程中，该同学让小车从斜面的同一位置静止释放，这一操作的目的是控制小车下滑到水平面的速度相同。
（3）根据转换法，通过比较物块在同一水平面上被撞击的距离来比较小球到达水平面时动能的大小。物体的动能大小与物体的质量和速度有关，研究动能与其中一个因素的关系时，要控制另外一个因素不变。
（1）[1][2]甲实验中应该选用坡度较小的斜面，通过相同距离，小车在斜面上运动的时间延长，所以这是为了便于测量时间。
（2）[1]乙实验中水平面越光滑，小车运动的距离越长，若小车在水平面上所受阻力为零，小车通过的距离无限长，即做匀速直线运动。
[2]根据控制变量法，为了使物体运动到斜面底端时，具有相同的速度，乙、丙实验都让物体从斜面的同一高度由静止滑下。
（3）[1][2]丙实验中通过B物块被推开的距离反映出A钢球动能的大小，应用的物理研究方法是转换法，让A钢球在同一斜面的不同位置由静止滑下，下滑到水平面的速度不同，因此是为了探究动能大小与速度的关系。
24．【答案】（1）水平；零刻度
（2）左；59.8
（3）1.12×103
（4）变平；
【解析】【解答】 解：（1）将天平放在水平桌面上，将游码移至标尺左端的“0”刻度线上；
（2）调节横梁平衡时，若指针指在分度盘中线的右侧，向左移动平衡螺母；，测出烧杯和盐水的总质量为59.8g；
（3）量筒中盐水的体积为V=40mL=40cm3，量筒中盐水的质量m=m2-m1=59.8g-15g=44.8g；
盐水的密度；（4）由薄膜变平可知，玻璃管内外压强相等，由图可知，h1=6cm=0.06m，h2=5cm=0.05m，
则ρ液gh2=ρ水gh1，。
故答案为：（1）水平；0刻度；（2）左；59.8；（3）1.12×103；（4）变平；。
【分析】 （1）将天平放在水平桌面上，将游码移至标尺左端的“0”刻度线上；
（2）调节横梁平衡时，若指针指在分度盘中线的右侧，向左移动平衡螺母；质量大小为砝码与游码示数之和；
（3）根据容器的质量和容器和盐水的总质量可以求得盐水的质量，利用求得的盐水质量和告诉的盐水体积，利用密度的计算公式可以求得盐水的密度。
（4）根据橡皮膜变平时，上下方的压强相等分析。
（1）[1][2]实验前，需要将天平放在水平桌面上，将游码移至标尺左端的零刻度线上，通过调节平衡螺母时天平平衡。
（2）[1][2]调节横梁平衡时，由图甲可知，指针指在分度盘中线的右侧，向左移动平衡螺母；由图乙可知，烧杯和盐水的总质量为m总=50g+5g+4.8g=59.8g
（3）由图丙可知，量筒中盐水的体积为V=40mL=40cm3
量筒中盐水的质量m=m总-m剩=59.8g-15g=44.8g
盐水的密度
（4）[1][2]往玻璃管内缓慢加入待测液体直到薄膜变平为止，此时薄膜内外压强相等，即p液=p水
则ρ液gh2=ρ水gh1
液体的密度
25．【答案】（1）
（2）b；电流表正负接线柱接反了
（3）断路
（4）8
（5）3；10
【解析】【解答】 解：（1）在伏安法测量定值电阻的阻值实验中，用电压表测定值电阻两端电压，用电流表测通过定值电阻的电流，利用求出定值电阻的阻值，故该实验的原理是；（2）为了保护电路，闭合开关前，滑动变阻器的滑片应移至阻值最大处，即b端；
小明按图甲方式连接好电路，闭合开关后，发现电流表的指针向左偏转，即电流表指针反向偏转，说明电流表正负接线柱接反了；
（3）闭合开关，发现电流表无示数，说明电路可能断路，电压表有示数且接近电源电压，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即可能的电路故障是Rx断路；
（4）调整后，小明同学重新按图甲所示的实验电路进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，电压表选用小量程，分度值0.1V，其示数为2.4V，电流表选用小量程，分度值0.02A，其示数为0.3A，则被测电阻Rx的阻值为：；
（5）由图丁可知，定值电阻两端电压为：UV=IR=0.3A×10Ω=……=0.15A×20Ω=3V；
实验中使用的定值电阻阻值最大为20Ω，定值电阻两端的电压始终保持UV=3V，根据串联电路电压的规律，滑动变阻器分得的电压：U滑=U-UV=4.5V-3V=1.5V，滑动变阻器分得的电压为电压表示数的，根据分压原理，当接入20Ω电阻时，滑动变阻器连入电路中的电阻为：R滑=0.5×20Ω=10Ω，即所选择的滑动变阻器的最大阻值不能小于10Ω。
故答案为：（1）；（2）b；电流表正负接线柱接反了；（3）断路；（4）8；（5）3；10。
【分析】 （1）该实验的原理是；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应移至阻值最大处；电表使用时，电流应从电表正接线柱流入，负接线柱流出，否则电表指针反向偏转；
（3）闭合开关，发现电流表无示数，说明电路可能断路，电压表有示数且接近电源电压，说明电压表与电源连通，电压表被串联在电路中，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
（4）根据两表选用量程确定分度值读数，利用求出被测电阻Rx的阻值；
（5）根据图丁结合U=IR求出定值电阻两端电压；探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入20Ω电阻时滑动变阻器连入电路中的电阻。
（1）在伏安法测量定值电阻的阻值实验中，用电压表测定值电阻两端电压，用电流表测通过定值电阻的电流，利用求电阻，故该实验的原理是。
（2）[1]为了保护电路，闭合开关前，滑动变阻器的滑片应处于最大阻值处，即b端。
[2]小明按图甲方式连接好电路，闭合开关后，发现电流表的指针向左偏转，即电流表指针反向偏转，说明电流表正负接线柱接反了。
（3）闭合开关，发现电流表无示数，说明电路发生了断路，电压表有示数且接近电源电压，说明电压表与电源相连，电压表被串联在电路中，则与电压表并联以外的电路是完好的，则与电压表并联的电路断路了，即可能的电路故障是Rx断路。
（4）调整后，小明同学重新按图甲所示的实验电路进行实验，电压表示数如图乙所示，选用0~3V量程，分度值为0.1V，示数为2.4V，电流表示数如图丙所示，选用0~0.6A量程，分度值为0.02A，示数为0.3A，则被测电阻Rx的阻值为
（5）[1][2]由图丁可知，定值电阻两端电压为UV=IR=0.3A×10Ω=……=0.15A×20Ω=3V
实验中使用的定值电阻阻值最大为20Ω，定值电阻两端的电压始终保持UV=3V，根据串联电路电压的规律，滑动变阻器分得的电压U滑=U-UV=4.5V-3V=1.5V
滑动变阻器分得的电压为电压表示数的
根据分压原理，当接入20Ω电阻时，滑动变阻器连入电路中的电阻为R滑=0.5×20Ω=10Ω
即所选择的滑动变阻器的最大阻值不能小于10Ω。
26．【答案】（1）解：由图乙可知，滑动变阻器R1与定值电阻R2串联，电流表测电路中的电流，电压表测R1两端的电压。当测试者的成绩L为10cm时，由表中数据可知R1两端的电压：U1=1V，
根据串联电路的电压规律可知定值电阻R2的电压：U2=U-U1=6V-1V=5V。
答：当测试者的成绩L为10cm时，定值电阻R2的电压U2为5V。
（2）解：当滑动变阻器连入电路的阻值R1=10Ω时，根据串联的电阻规律和欧姆定律可得，
电路中的电流：，
此时R1两端的电压，即电压表的示数：U'1=IR1=0.2A×10Ω=2V，
由表中数据可知，此时测试者的成绩L为20cm。
答：当滑动变阻器连入电路的阻值R1=10Ω时，测试者的成绩L为20cm。
（3）解：根据欧姆定律可知，电路的总电阻越大，电路中的电流越小，此时R1接入电路的阻值越大，
当R1的阻值为30Ω时，根据串联的电阻规律和欧姆定律可得，
电路中的电流：，
此时R1两端的电压，即电压表的示数：U″1=IR'1=0.12A×30Ω=3.6V，
由于此时电压表的示数大于3V，即超过了电压表的量程，
所以当电压表示数为3V时，电路允许的电流最小，
根据串联电路的电压规律可知，定值电阻R2的最小电压：
U2小=U-U1大=6V-3V=3V，
电路中的最小电流：。
答：在保证电路元件安全的情况下，电路的最小电流为0.15A。
【解析】【分析】 （1）由图乙可知，滑动变阻器R1与定值电阻R2串联，电流表测电路中的电流，电压表测R1两端的电压。当测试者的成绩L为10cm时，由表中数据可知R1两端的电压，根据串联电路的电压规律可知定值电阻R2的电压；
（2）当滑动变阻器连入电路的阻值R1=10Ω时，根据串联的电阻规律和欧姆定律求电路中的电流，从而求得R1两端的电压，结合表中数据可得测试者的成绩；
（3）根据欧姆定律可知，电路的总电阻越大，电路中的电流越小，此时R1接入电路的阻值越大，当R1的阻值为30Ω时，根据串联的电阻规律和欧姆定律求电路中的电流，从而求得R1两端的电压，与电压表的量程比较得出R1两端的最大电压，根据串联电路的电压规律可知定值电阻R2的电压，由欧姆定律求电路的最小电流。
（1）由图乙可知，滑动变阻器R1与定值电阻R2串联，电流表测电路中的电流，电压表测R1两端的电压。当测试者的成绩L为10cm时，由表中数据知道，R1两端的电压
根据串联电路的电压规律知道，定值电阻R2的电压
（2）当滑动变阻器连入电路的阻值R1=10Ω时，根据串联的电阻规律和欧姆定律知道，电路中的电流
此时R1两端的电压，即电压表的示数
由表中数据知道，测试者的成绩L为20cm。
（3）根据欧姆定律知道，电路的总电阻越大，电路中的电流越小，此时R1接入电路的阻值越大，当R1的阻值为30Ω时，根据串联的电阻规律和欧姆定律知道，电路中的电流
此时R1两端的电压，即电压表的示数
由于此时电压表的示数大于3V，即超过了电压表的量程，所以当电压表示数为3V时，电路允许的电流最小，根据串联电路的电压规律知道，定值电阻R2最小电压
电路中的最小电流
27．【答案】（1）解：打开阀门前，甲容器中水的体积为：V=Sh=500×10-4m2×20×10-2m=0.01m3=10000cm3。
甲容器中水的质量为：m=ρV=1×103kg/m3×0.01m3=10kg。
答：打开阀门前甲容器中水的质量是10kg。
（2）解：木块恰好漂浮时，压强为0.5×103Pa；
根据 p=ρ液gh有：0.5×103Pa=1.0×103kg/m3×10N/kg×h；
解得深度h=0.05m=5cm。
答：木块恰好漂浮时，乙容器内水的深度是5cm。
（3）解：当注入水的质量等于0.5kg时，由得注入水的体积为：；
木块底面积S木=2×10-2m2=200cm2；
由V=Sh得乙容器的底面积为：；
打开阀门，甲与乙构成连通器，当水不再流动时，两侧水面相平，深度相等，由 V=Sh 得，
容器内水的深度为：；
水对甲、乙容器底部的压强为：p=ρ液gh=1.0×103kg/m3×10N/kg×0.1375m=1375Pa。
答：打开阀门后，直到水不再流动时，乙容器的底面积是300cm2；水对乙容器底部的压强是1375Pa。
【解析】【分析】（1）根据p=ρgh计算压强；
（2）根据压强计算深度；
（3）根据密度公式可求出注入0.5kg水的体积，根据体积关系可求出乙容器的底面积；打开阀门，甲与乙构成连通器，当水不再流动时，两侧水面相平，深度相等，根据体积关系可求出此时容器内水的深度，根据p=ρgh可求出水对甲、乙容器底的压强。
（1）打开阀门前，甲容器中水的体积为
则甲容器中水的质量为
（2）当注入水的质量等于0.5kg时，木块恰好漂浮，由图乙可知，此时水对乙容器底的压强为，则此时乙容器内水的深度
（3）木块恰好漂浮时，乙容器内水的体积为
此时乙容器内水的深度为0.05m，则有
解得乙容器的底面积。木块恰好漂浮时，排开水的体积为
打开阀门，甲与乙构成连通器，当水不再流动时，两侧水面相平，深度相等，此时容器内水的深度为
则水不再流动时，水对乙容器底部的压强时间/min
0
1
2
3
4
5
6
7
8
9
10
温度/℃
50
57
64
71
78
85
91
96
98
98
98
成绩L/cm
10
20
30
电压表示数U1/V
1
2
3
