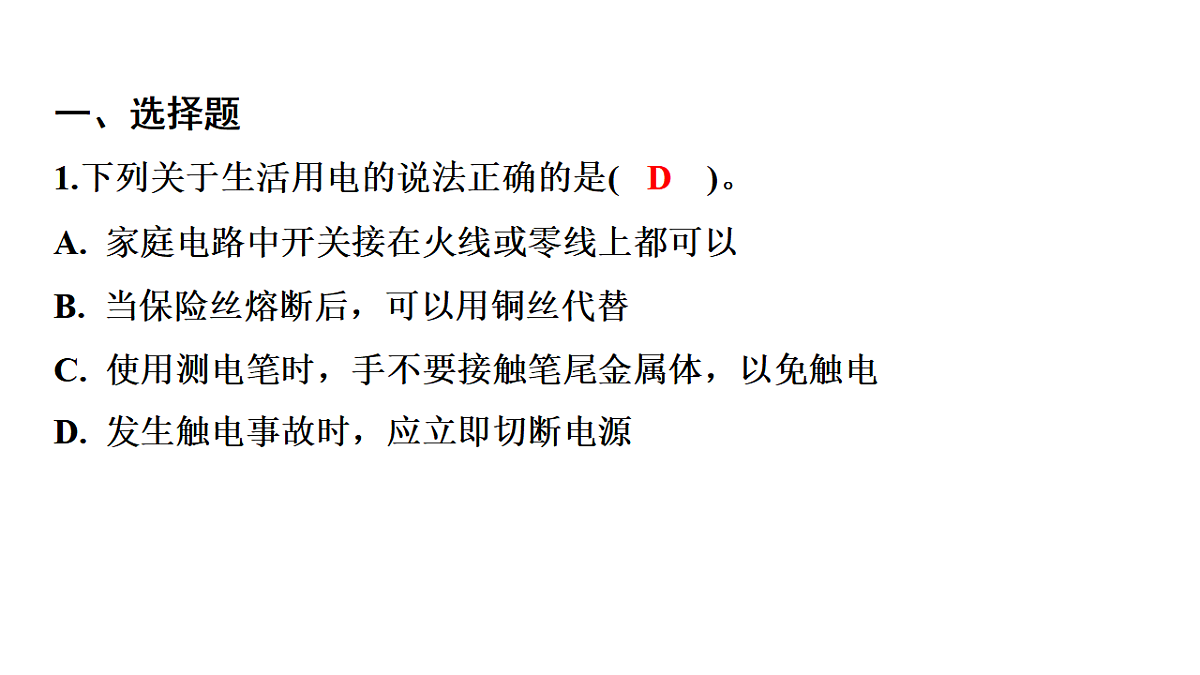

1.下列关于生活用电的说法正确的是( )。
A. 家庭电路中开关接在火线或零线上都可以B. 当保险丝熔断后，可以用铜丝代替C. 使用测电笔时，手不要接触笔尾金属体，以免触电D. 发生触电事故时，应立即切断电源

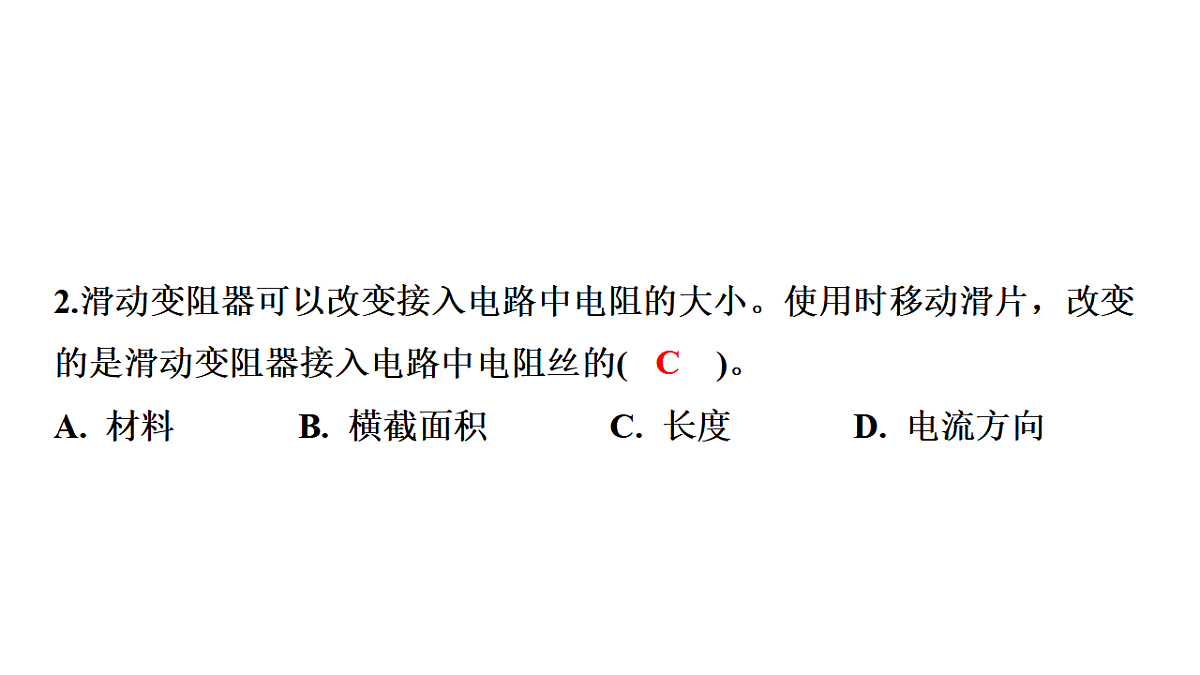

2.滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的( )。
A. 材料B. 横截面积C. 长度D. 电流方向

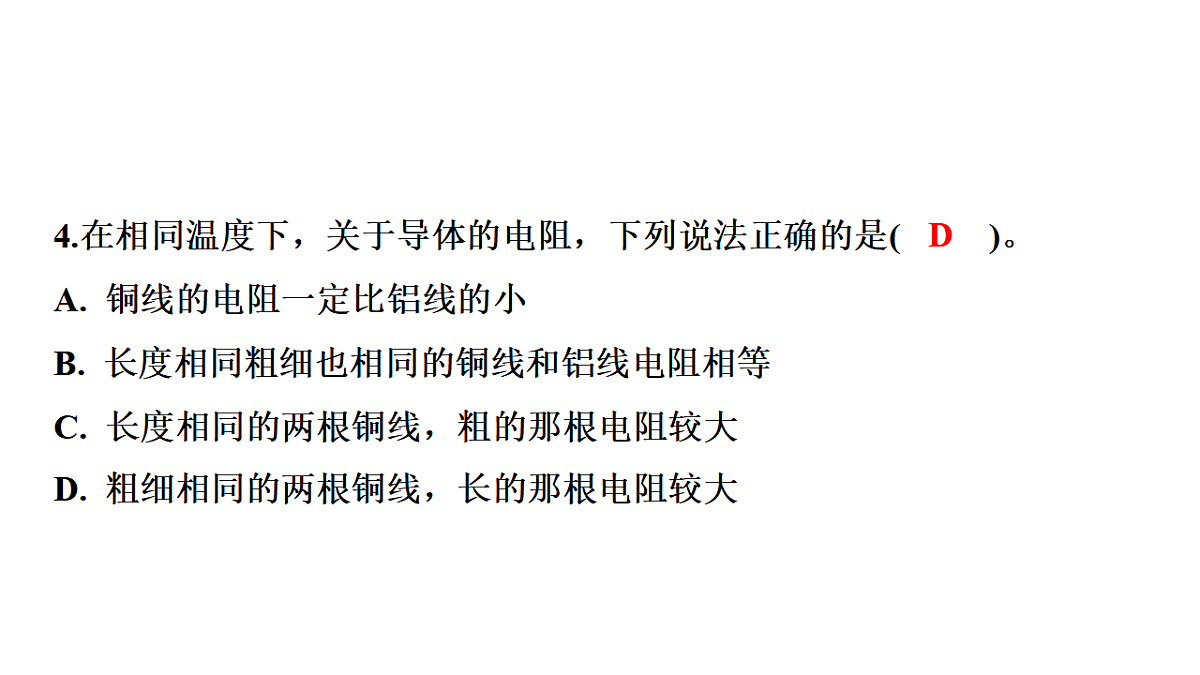

4.在相同温度下，关于导体的电阻，下列说法正确的是( )。
A. 铜线的电阻一定比铝线的小B. 长度相同粗细也相同的铜线和铝线电阻相等C. 长度相同的两根铜线，粗的那根电阻较大D. 粗细相同的两根铜线，长的那根电阻较大
则故障可能是( )。
A. 电路总电阻变大B. 电压表的示数不变C. 电流表的示数变小D. 两表的示数的比值不变
A. B. C. D.
10.在如图13-14所示的电路中，闭合开关，甲、乙两灯均发光，两只电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此现象的原因可能是( )。
A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路
19.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节能的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图13-22所示的原理图连接完整。
（1）请你根据电路图，用笔画线代替导线，在图13-23乙中完成实验电路的连接。
（2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是___________________________。排除故障，继续实验。
①压力传感器受到水的压强是多大？
②传感器感应到的压力是多大？
（2）电源电压与定值电阻的阻值为多少？
（3）若使用一段时间，电源电压减小，则预警水位变化的情况将如何变化？
答案 若使用一段时间，电源电压减小，则高、低预警水位均变低
（2）小组同学发现“化学船”航速较小，下列改进措施中有利于增大航速的是___（填字母序号）。
A. 增大玻璃管的长度B. 减小配重物块的质量C. 减小稀盐酸液体的浓度
（3）为践行“低碳环保”理念，“智创”小组同学进一步讨论后，将船模由化学能驱动换成电能驱动，设计并制作“电动船”如图乙所示，其工作原理电路图如图丙所示。在试航期间他们发现：
①“电动船”只能前进，不能后退。如果要让船能够后退，可以改变丙图电路中电流的 ______ ；
②启动阶段“电动船”的运动越来越快，说明此时“电动船”所受合力________（选填“等于”或“不等于”）零；
③“电动船”运动越快，船体越容易失控。经进一步讨论，决定通过改变电动机转速来控制“电动船”的运动快慢，请在丙图基础上，给小组同学提一个改进的建议：__________________________。
电路中串联一个滑动变阻器
13-30丁所示。磁铁与配重通过连杆安装在翻斗上并随翻斗左右摆动，当磁铁经过磁感应开关（两者相互作用力忽略不计）时，磁感应开关通过电流传感器将翻斗翻转信息变成电信号，从而推算降水量。#1
（1）翻斗在水平位置时是等臂杠杆，实验器材中属于等臂杠杆的有__________________________。
托盘天平（天平、定滑轮）
①当磁铁每次经过磁感应开关时，开关状态是______。
