广东省潮州市饶平县八年级上学期期末物理试卷-A4

这是一份广东省潮州市饶平县八年级上学期期末物理试卷-A4，共28页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综宗合能力题等内容，欢迎下载使用。

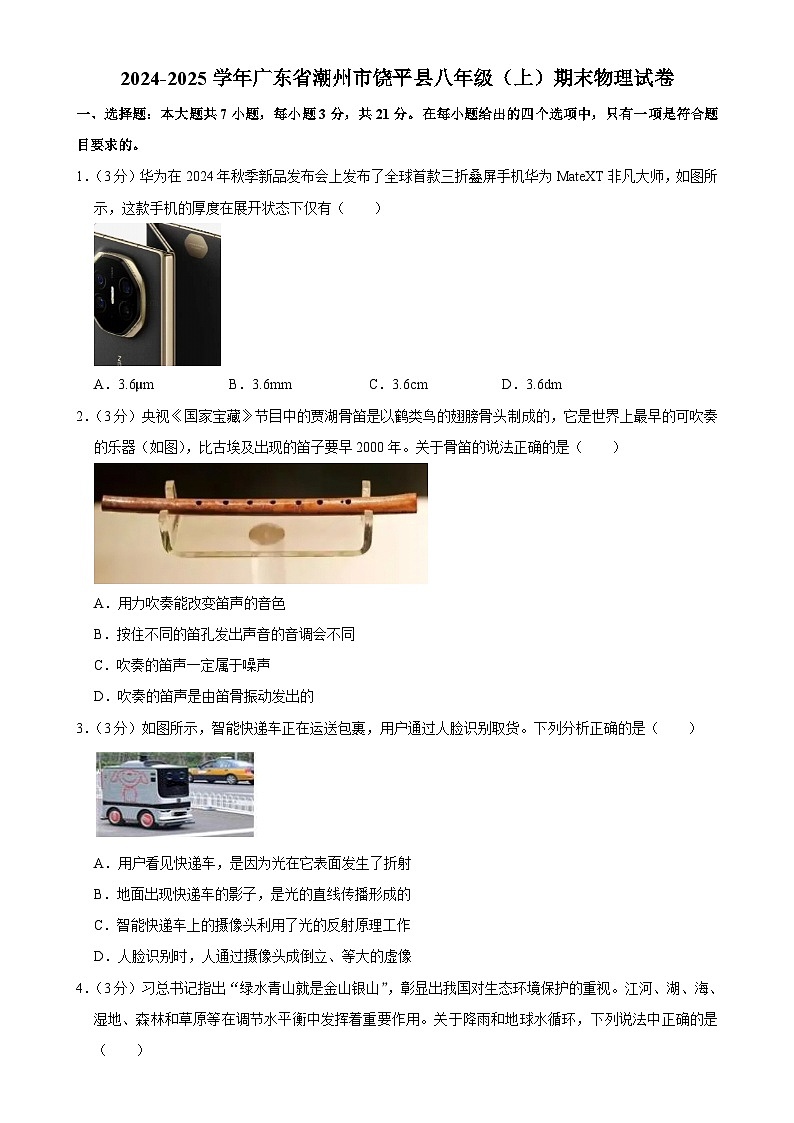

1．（3分）华为在2024年秋季新品发布会上发布了全球首款三折叠屏手机华为MateXT非凡大师，如图所示，这款手机的厚度在展开状态下仅有（ ）
A．3.6μmB．3.6mmC．3.6cmD．3.6dm
2．（3分）央视《国家宝藏》节目中的贾湖骨笛是以鹤类鸟的翅膀骨头制成的，它是世界上最早的可吹奏的乐器（如图），比古埃及出现的笛子要早2000年。关于骨笛的说法正确的是（ ）
A．用力吹奏能改变笛声的音色
B．按住不同的笛孔发出声音的音调会不同
C．吹奏的笛声一定属于噪声
D．吹奏的笛声是由笛骨振动发出的
3．（3分）如图所示，智能快递车正在运送包裹，用户通过人脸识别取货。下列分析正确的是（ ）
A．用户看见快递车，是因为光在它表面发生了折射
B．地面出现快递车的影子，是光的直线传播形成的
C．智能快递车上的摄像头利用了光的反射原理工作
D．人脸识别时，人通过摄像头成倒立、等大的虚像

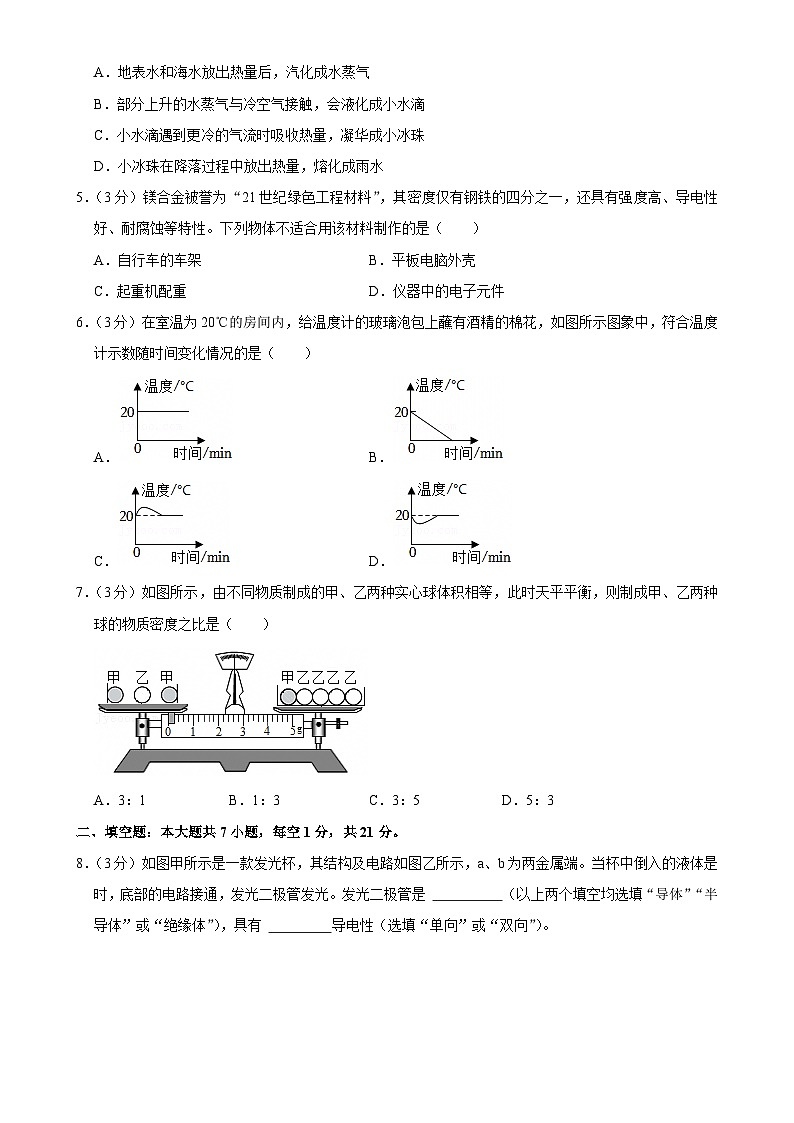

4．（3分）习总书记指出“绿水青山就是金山银山”，彰显出我国对生态环境保护的重视。江河、湖、海、湿地、森林和草原等在调节水平衡中发挥着重要作用。关于降雨和地球水循环，下列说法中正确的是（ ）
A．地表水和海水放出热量后，汽化成水蒸气
B．部分上升的水蒸气与冷空气接触，会液化成小水滴
C．小水滴遇到更冷的气流时吸收热量，凝华成小冰珠
D．小冰珠在降落过程中放出热量，熔化成雨水
5．（3分）镁合金被誉为“21世纪绿色工程材料”，其密度仅有钢铁的四分之一，还具有强度高、导电性好、耐腐蚀等特性。下列物体不适合用该材料制作的是（ ）
A．自行车的车架B．平板电脑外壳
C．起重机配重D．仪器中的电子元件
6．（3分）在室温为20℃的房间内，给温度计的玻璃泡包上蘸有酒精的棉花，如图所示图象中，符合温度计示数随时间变化情况的是（ ）
A．B．
C．D．
7．（3分）如图所示，由不同物质制成的甲、乙两种实心球体积相等，此时天平平衡，则制成甲、乙两种球的物质密度之比是（ ）
A．3：1B．1：3C．3：5D．5：3
二、填空题：本大题共7小题，每空1分，共21分。

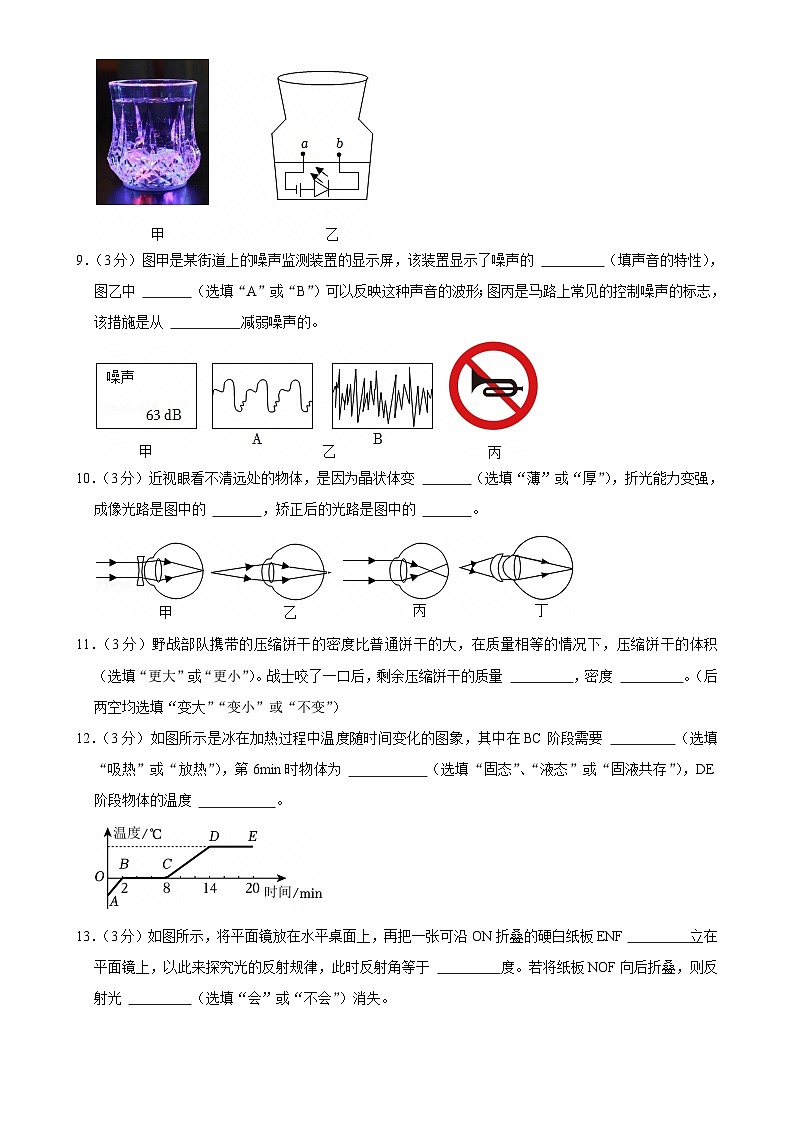

8．（3分）如图甲所示是一款发光杯，其结构及电路如图乙所示，a、b为两金属端。当杯中倒入的液体是 时，底部的电路接通，发光二极管发光。发光二极管是 （以上两个填空均选填“导体”“半导体”或“绝缘体”），具有 导电性（选填“单向”或“双向”）。
9．（3分）图甲是某街道上的噪声监测装置的显示屏，该装置显示了噪声的 （填声音的特性），图乙中 （选填“A”或“B”）可以反映这种声音的波形；图丙是马路上常见的控制噪声的标志，该措施是从 减弱噪声的。
10．（3分）近视眼看不清远处的物体，是因为晶状体变 （选填“薄”或“厚”），折光能力变强，成像光路是图中的 ，矫正后的光路是图中的 。
11．（3分）野战部队携带的压缩饼干的密度比普通饼干的大，在质量相等的情况下，压缩饼干的体积 （选填“更大”或“更小”）。战士咬了一口后，剩余压缩饼干的质量 ，密度 。（后两空均选填“变大”“变小”或“不变”）
12．（3分）如图所示是冰在加热过程中温度随时间变化的图象，其中在BC阶段需要 （选填“吸热”或“放热”），第6min时物体为 （选填“固态”、“液态”或“固液共存”），DE阶段物体的温度 。
13．（3分）如图所示，将平面镜放在水平桌面上，再把一张可沿ON折叠的硬白纸板ENF 立在平面镜上，以此来探究光的反射规律，此时反射角等于 度。若将纸板NOF向后折叠，则反射光 （选填“会”或“不会”）消失。
14．（3分）某同学研究液体密度时，用两个完全相同的容器分别装入甲、乙两种液体，并绘制出总质量m与液体体积V的关系图象（如图所示）．由图象可知：
（1）容器的质量为 g，甲液体的密度为 kg/m3；
（2）若容器装入的是密度为0.8×103kg/m3的煤油，绘制出的图象应在 区（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）。
三、作图题：本题7分。
15．（2分）给一定质量的水加热，水的温度与时间的关系图象如图中a所示。若其他条件不变，仅将水的质量增加，请画出水温变化的大致图象。
16．（2分）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线并标注出反射角的大小。
17．（3分）如图所示，请根据平面镜成像的特点，画出A处的人眼看到烛焰上的S点在平面镜中的像点S'的光路图。
四、实验题：本大题共3小题，第16小题6分，第17、18小题各7分，共20分。
18．（6分）（1）如1图所示，所测木块的长度为 cm。如2图所示的停表示数为 s，如3图所示的温度计的示数为 ℃。
（2）在“用天平测量物体的质量”中，将天平取出，放置在 上，指针静止时如4图所示，要使天平水平平衡，此时应该先调节 （选填“平衡螺母”或“游码”），再调节 （选填“平衡螺母”或“游码”），直到指针指在分度盘中央刻度线处为止。
19．（7分）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律。
（1）如图甲所示，该凸透镜的焦距为 cm。
（2）安装好器材后，点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在同一高度上，目的是使烛焰的像成在 。
（3）把凸透镜固定在光具座50cm刻度线处，将蜡烛移至光具座上20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则此时所成的像与 （选填“照相机”“投影仪”或“放大镜”）所成像的性质相同。
（4）小明又将蜡烛移至光具座的25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向 （选填“靠近”或“远离”）凸透镜的方向移动，所成的像将 （选填“变大”、“变小”或“不变”）。
（5）上一步实验中，调整光屏的位置再次得到清晰的像后，小明将近视眼镜放在凸透镜和蜡烛之间，要使光屏上成清晰的像，可将蜡烛适当 （选填“左”或“右”）移。
（6）小明改用焦距为20cm的凸透镜继续进行实验。将凸透镜和光屏分别固定在70cm和85cm刻度线处，再将点燃的蜡烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是 （选填“0”、“1”、“2”或“3”）次。
20．（7分）小吴同学利用如图甲所示装置进行“探究水沸腾时温度变化的特点”的实验。
（1）如图1所示，在组装器材时，应先确定 （选填“A”或“B”）的位置；
（2）调整好器材，用酒精灯加热，在水温升高到90℃时开始计时，小吴同学每隔1min观察一次温度计的示数，同时注意观察水中发生的现象，直至水沸腾并持续4min后停止读数，将所得的数据记录在表格中；
①第6min时，水中气泡的情形应为图2中 （选填“甲”或“乙”）；此时看到有“白气”不断从烧杯中冒出，这些“白气”是 （选填“水蒸气”或“小水珠”）；
②根据表格中的数据，在图3中的坐标系中画出0～8min水的温度随时间变化的图象；
（3）由表格和图象3的信息可知：水的沸点是 ℃，表明液面上方气压 （选填“大于”、“小于”或“等于”）1个标准大气压；
（4）如图4所示，若将装有水的小试管放入装有水的烧杯中，给烧杯加热，使烧杯中的水保持沸腾，则小试管中的水 （选填“会”或“不会”）沸腾。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
21．（6分）“探索一号”科考船在大洋洲的某海域进行科学考察时，用声呐系统从海面垂直向海底发出超声波，经过12s声呐系统接收到回声信号。（超声波在海水中的传播速度为1500m/s，激光在海水中的传播速度为2.25×108m/s）
（1）求该海域的深度；
（2）如果发射的是激光，则激光传播到海底需要多长时间？
22．（7分）暑假，小明在科技创新大赛中获奖。他想知道所获奖牌的材质，于是他把奖牌放入盛满酒精的烧杯中，奖牌沉底并从烧杯中溢出8g酒精。如表为部分物质的密度，求：
（1）求该奖牌的体积；
（2）若将该奖牌捞出并擦干后放入盛满水的烧杯中（沉底），则从烧杯中溢出的水的质量是多少？（ρ水＝1.0g/cm3）
（3）小明测得该奖牌的质量为89g，则它的密度是多少？请根据密度表判断该奖牌的材质是哪种金属？
六、综宗合能力题：本大题共3小题，第21小题5分，第22小题7分，第23小题6分，共18分。
23．（5分）小明利用烧杯、天平、量筒和水测量不规则石块的密度。
（1）小明在测量石块质量的过程中，将砝码盒中的最小砝码（m＝5g）放入天平的右盘后，分度盘的指针偏向分度盘的右侧，接下来的操作是 ，直至天平平衡为止。
（2）天平平衡时，所用砝码和游码在标尺上的位置如图甲所示，则该石块的质量m＝ g。
（3）小明测量石块的体积时，发现石块不能放入量筒中，于是他用排水法测量石块的体积，过程如图乙所示：
①往烧杯中加入适量的水，将石块浸没在水中，在水面位置做上标记。
②取出石块，测得烧杯和水的总质量为m1。
③往烧杯中加水，直到水面与标记处相平，再测出此时烧杯和水的总质量为m2。那么石块的体积V＝ ，石块的密度ρ＝ 。（均用m、m1、m2和ρ水表示）
（4）用此方法测得的石块密度将 （选填“偏大”或“偏小”）。
24．（7分）五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。关于平面镜成像的特点，小红用图甲所示装置进行了探究。
（1）用玻璃板代替平面镜进行实验，目的是便于确定像的 ；
（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支与蜡烛A外形 （选填‘相同”或“不相同”）的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小相等，证实了“影与形无异”；
（3）改变蜡烛A的位置，进行三次实验用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面 ，用刻度尺测得像和物到镜面的距离相等：
（4）为确定像的虚实，需在蜡烛B位置放一个光屏，并在图丙中的 （选填数字序号）处观察光屏上是否有像；
（5）小红为了更好地研究像与物的位置关系，采用了彩色LED光源进行实验，现有“A、R、M、T、V、X”六种字母形状的光源供选择，你认为最佳选择是 （选填字母）。
（6）小红完成实验后，采用厚玻璃板做实验，透过玻璃板看到了蜡烛A的两个像，移动B蜡烛分别找到两个像的位置如图丁所示，测得两个像到平面镜的距离L1＝1cm、L2＝1.4cm，由此可知玻璃板的厚度为 cm。
（7）根据实验的经验可知，如果白天在较暗的室内照镜子，为了更清楚看到自己的容貌，人应该让 （选填“镜子”或“脸”）朝向窗户。
25．（6分）（1）如图1所示是某同学设计的一个气体温度计的示意图。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。这个温度计是根据 性质来测量温度的，将该装置放在室内观察到液柱向右移动，说明温度在 （选填“升高”或“降低”）。
（2）如图2所示是一种干湿泡温度计，它是由两个相同的温度计并列组成，其中一个是干泡温度计，另一个温度计用湿布包起来，浸入蒸馏水中，称为湿泡温度计。如果干泡温度计的示数为28℃，一般情况下，湿泡温度计的示数 （选填“高于”、“低于”或“等于”）28℃，原因是 。
（3）如图3所示是气象站所用的百叶箱。为了观测大气的自然状况，要求百叶箱不仅通风要好，而且还要避免阳光的直接照射，外层百叶条应采用 （选填“甲”或“乙”）图方式倾斜。该箱内的温度计是可以记录一天中最高气温的温度计，所以该温度计和 （选填“体温计”或“实验室温度计”）的结构相似。
2024-2025学年广东省潮州市饶平县八年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（3分）华为在2024年秋季新品发布会上发布了全球首款三折叠屏手机华为MateXT非凡大师，如图所示，这款手机的厚度在展开状态下仅有（ ）
A．3.6μmB．3.6mmC．3.6cmD．3.6dm
【分析】新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如：长度、质量、时间、温度、力、速度、电功率、电流、电压等。解答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。
【解答】解：由图可知，这款手机的厚度在展开状态下约为：0.36cm＝3.6mm；
故ACD不符合题意，B符合题意。
故选：B。
【点评】本题考查了长度对的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
2．（3分）央视《国家宝藏》节目中的贾湖骨笛是以鹤类鸟的翅膀骨头制成的，它是世界上最早的可吹奏的乐器（如图），比古埃及出现的笛子要早2000年。关于骨笛的说法正确的是（ ）
A．用力吹奏能改变笛声的音色
B．按住不同的笛孔发出声音的音调会不同
C．吹奏的笛声一定属于噪声
D．吹奏的笛声是由笛骨振动发出的
【分析】（1）乐音有三个特性，音调、响度和音色，响度与声源振动的幅度和距离声源的距离有关，振动幅度越大，响度越大。
（2）声音的高低叫音调，音调与发声体振动的频率有关。
（3）笛声一般情况下属于乐音；影响人们正常学习、休息、生活以及对人们要听的声音起干扰作用时属于噪声。
（4）笛声是由空气柱振动产生的。
【解答】解：A、用力吹奏能改变笛声的响度，故A错误；
B、按住不同的笛孔，空气柱的长度不同，振动频率不同，发出声音的音调会不同，故B正确；
C、笛声一般情况下属于乐音；影响人们正常学习、休息、生活以及对人们要听的声音起干扰作用时属于噪声，故C错误；
D、吹奏的笛声是由空气柱振动发出的，故D错误。
故选：B。
【点评】解决此题要结合声音的特征进行分析判断，牢记影响声音三特性的因素是解决该题的关键。
3．（3分）如图所示，智能快递车正在运送包裹，用户通过人脸识别取货。下列分析正确的是（ ）
A．用户看见快递车，是因为光在它表面发生了折射
B．地面出现快递车的影子，是光的直线传播形成的
C．智能快递车上的摄像头利用了光的反射原理工作
D．人脸识别时，人通过摄像头成倒立、等大的虚像
【分析】（1）光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
（2）镜面反射和漫反射都遵循光的反射定律；不同点是镜面反射是入射光线是平行光线时，反射到光滑的镜面，又以平行光线出去；漫反射时，入射光线是平行光线时，反射到粗糙的物体，反射光线向各个方向出去。
（3）凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机。
【解答】解：A．用户看见快递车是由于阳光在它表面发生了漫反射，故A错误；
B．地面出现快递车的影子，是光的直线传播形成的，故A正确；
C．摄像头的镜头相当于凸透镜，摄像时利用凸透镜对光折射后会聚的原理工作，故C错误；
D．人脸识别时，摄像头的镜头相当于凸透镜，摄像时符合凸透镜成像规律中的：物距大于二倍焦距，所成的像是倒立、缩小的实像，故D错误。
故选：B。
【点评】此题是光现象中的综合题，涉及到光的直线传播、漫反射、凸透镜成像等；分析时要分清选项是哪类光现象，并深究其成因，就可解答。
4．（3分）习总书记指出“绿水青山就是金山银山”，彰显出我国对生态环境保护的重视。江河、湖、海、湿地、森林和草原等在调节水平衡中发挥着重要作用。关于降雨和地球水循环，下列说法中正确的是（ ）
A．地表水和海水放出热量后，汽化成水蒸气
B．部分上升的水蒸气与冷空气接触，会液化成小水滴
C．小水滴遇到更冷的气流时吸收热量，凝华成小冰珠
D．小冰珠在降落过程中放出热量，熔化成雨水
【分析】（1）物质由固态变成液态叫做熔化，由液态变成气态叫做汽化，由固态直接变成气态叫做升华，熔化、汽化、升华过程都吸热；
（2）物质由液态变成固态叫做凝固，由气态变成液态叫做液化，由气态直接变成固态叫做凝华，凝固、液化、凝华过程都放热。
【解答】解：A、地表水和海水吸热后才能汽化为水蒸气，故A错误。
B、部分上升的水蒸气与冷空气接触，由气态的水蒸气变成液态的水，发生液化现象，故B正确。
C、小水滴遇到更寒冷的气流，由液态的小水滴变成固态的小冰晶，是凝固现象，故C错误。
D、小冰珠在降落过程中会吸收热量，由固态熔化成雨水，故D错误。
故选：B。
【点评】本题考查了物态变化的判断，属于基础知识的考查，分析物质变化前后的状态是解题的关键。
5．（3分）镁合金被誉为“21世纪绿色工程材料”，其密度仅有钢铁的四分之一，还具有强度高、导电性好、耐腐蚀等特性。下列物体不适合用该材料制作的是（ ）
A．自行车的车架B．平板电脑外壳
C．起重机配重D．仪器中的电子元件
【分析】自行车的车架具有强度高；平板电脑外壳耐腐蚀性；仪器中的电子元件具有良好的导电性。
【解答】解：镁合金被誉为“21世纪绿色工程材料”，其密度仅有钢铁的四分之一，相同体积质量较小，不适合做起重机的配重；强度高适合做自行车的车架；耐腐蚀适合做平板电脑外壳；导电性好，可应用于仪器中的电子元件，故C符合题意、ABD不合题意。
故选：C。
【点评】本题主要考查物质的性质和用途，解答时要充分理解各种物质的性质，然后再根据物质的性质方面进行分析、判断，从而确定物质的用途。
6．（3分）在室温为20℃的房间内，给温度计的玻璃泡包上蘸有酒精的棉花，如图所示图象中，符合温度计示数随时间变化情况的是（ ）
A．B．
C．D．
【分析】物质从液态变为气态的过程叫作汽化，‌这一过程需要吸收热量。‌
【解答】解：在室温为20℃的房间内，给温度计的玻璃泡包上蘸有酒精的棉花，酒精汽化吸热，温度下降，当酒精蒸发完以后，温度计的示数上升与室温相同，示数不变，如图所示图象中，符合温度计示数随时间变化情况的是D，故D符合题意，ABC不符合题意。
故选：D。
【点评】本题考查汽化吸热，属于基础题。
7．（3分）如图所示，由不同物质制成的甲、乙两种实心球体积相等，此时天平平衡，则制成甲、乙两种球的物质密度之比是（ ）
A．3：1B．1：3C．3：5D．5：3
【分析】根据天平左右质量相等，利用密度的公式列出等式，再进行整理，即可得出两种球的密度关系。
【解答】解：
由天平平衡可知，天平左右两侧的质量相等，根据公式m＝ρV可得，2ρ甲V+ρ乙V＝ρ甲V+4ρ乙V，
整理得ρ甲：ρ乙＝3：1。
故选：A。
【点评】根据质量相同，利用方程法可将两侧的质量表示出来，因为体积V均相同，可顺利约去，这样简单整理后即可得出密度之比。
二、填空题：本大题共7小题，每空1分，共21分。
8．（3分）如图甲所示是一款发光杯，其结构及电路如图乙所示，a、b为两金属端。当杯中倒入的液体是 导体 时，底部的电路接通，发光二极管发光。发光二极管是 半导体 （以上两个填空均选填“导体”“半导体”或“绝缘体”），具有 单向 导电性（选填“单向”或“双向”）。
【分析】半导体二极管具有单向导电性。
【解答】解：由于导体容易导电，当杯内倒入的液体是导体时，就会连通杯底电路，使得LED发光；LED 灯是由半导体材料制成的，发光二极管具有单向导电性。
故答案为：导体；半导体；单向。
【点评】知道二极管的特点和单向导电性，本题属于基础性题目。
9．（3分）图甲是某街道上的噪声监测装置的显示屏，该装置显示了噪声的 响度 （填声音的特性），图乙中 B （选填“A”或“B”）可以反映这种声音的波形；图丙是马路上常见的控制噪声的标志，该措施是从 声源处 减弱噪声的。
【分析】（1）噪声监测器是用来监测噪声大小的仪器，外界的噪声越大，也就是声音越强，即响度越大，其所显示的数字就越大；乐音的波形是有规律的，噪声的波形总是杂乱无章的；
（2）减弱噪声的途径：在声源处、在传播过程中、在人耳处减弱。
【解答】解：（1）噪声监测装置是用来监测噪声强弱的仪器，据图所示的噪声监测器显示屏显示的数字是63.0，可知此时的噪声是63.0分贝（dB），故其测的是当时环境声音的响度；
如图乙中B波形图杂乱无章，是噪声的波形；
（2）禁止鸣笛是从声源处减弱噪声。
故答案为：响度；B；声源处。
【点评】本题考查声音的响度、噪声、减弱噪声的途径，难度不大，属于基础题。
10．（3分）近视眼看不清远处的物体，是因为晶状体变 厚 （选填“薄”或“厚”），折光能力变强，成像光路是图中的 丙 ，矫正后的光路是图中的 甲 。
【分析】近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼。近视矫正方法，需配戴凹透镜。
【解答】解：近视眼的形成原因是晶状体太厚，或折光能力太强，或者眼球在前后方向上太长，来自远处点的光会聚在视网膜的前面，人就只能看清近处的物体，看不清远处的物体，所以如图所示的丙是近视眼看远处物体的成像情况；因凹透镜对光线有发散作用，在近视眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上，所以甲为矫正后的光路图。
故答案为：厚；丙；甲。
【点评】解决此类问题要结合近视眼的成因和纠正方法进行分析，同时提醒现在的中学生要注意用眼卫生。
11．（3分）野战部队携带的压缩饼干的密度比普通饼干的大，在质量相等的情况下，压缩饼干的体积 更小 （选填“更大”或“更小”）。战士咬了一口后，剩余压缩饼干的质量 变小 ，密度 不变 。（后两空均选填“变大”“变小”或“不变”）
【分析】（1）压缩饼干的密度比普通饼干的大，根据公式ρ＝分析在质量相等的情况下，压缩饼干与普通饼干的体积大小；
（2）物体所含物质的多少叫质量；密度是物质本身的一种特性，与物质的质量、体积无关。
【解答】解：压缩饼干的密度比普通饼干的大，根据公式ρ＝可知，在质量相等的情况下，压缩饼干的体积更小；
战士咬了一口饼干后，剩余压缩饼干的质量变小，体积变小；密度是物质本身的一种特性，与物质的质量、体积无关，所以其密度不变。
故答案为：更小；变小；不变。
【点评】本题主要考查密度公式的应用，关键是要研究质量、体积、密度的关系，必须保持一个量不变，再研究其余两个量的关系，要学会应用控制变量法解决问题，控制变量法在考试中经常用到。
12．（3分）如图所示是冰在加热过程中温度随时间变化的图象，其中在BC阶段需要 吸热 （选填“吸热”或“放热”），第6min时物体为 固液共存 （选填“固态”、“液态”或“固液共存”），DE阶段物体的温度 保持不变 。
【分析】（1）晶体熔化时吸热，有固定的温度，处于固液共存态；
（2）液体沸腾时要不断吸收热量，但温度保持在沸点不变。
【解答】解：由图可知，2～8min物质处于熔化过程，需要吸热，第6min时物体为固液共存状态，DE阶段物体处于沸腾阶段，物体的温度保持不变。
故答案为：吸热；固液共存；保持不变。
【点评】（1）掌握晶体和非晶体的区别，晶体有熔点，非晶体没有。
（2）掌握晶体熔化的条件和特点，液体沸腾的条件和特点。
13．（3分）如图所示，将平面镜放在水平桌面上，再把一张可沿ON折叠的硬白纸板ENF 垂直 立在平面镜上，以此来探究光的反射规律，此时反射角等于 40 度。若将纸板NOF向后折叠，则反射光 不会 （选填“会”或“不会”）消失。
【分析】（1）探究“光的反射定律”，根据光的反射定律，反射光线、入射光线、法线在同一平面内，纸板应与平面镜垂直放置；
（2）反射角和入射角的概念：反射角是反射光线与法线的夹角，入射角是入射光线与法线的夹角；
光的反射定律：反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角
【解答】解：因为反射光线、入射光线和法线都在同一平面内，为了使反射光线能够呈现在纸板上，探究“光的反射定律”实验时，纸板应与平面镜垂直放置；
已知入射光线与平面镜的夹角为50°，因此入射角是90°﹣50°＝40°，根据光的反射定律，反射角等于入射角，因此反射角也是40°，
光在反射时，反射光线、入射光线、法线在同一平面内，图中，若将纸板NOF向后折叠，在纸板上看不到反射光线，此实验现象说明反射光线、入射光线和法线在同一平面，但反射光线不会消失，依然存在。
故答案为：垂直；40；不会。
【点评】本题主要考查了入射角和反射角的概念，同时还考查了光的反射定律的内容，并且要会利用光的反射定律的内容进行有关的计算。
14．（3分）某同学研究液体密度时，用两个完全相同的容器分别装入甲、乙两种液体，并绘制出总质量m与液体体积V的关系图象（如图所示）．由图象可知：
（1）容器的质量为 40 g，甲液体的密度为 1.5×103 kg/m3；
（2）若容器装入的是密度为0.8×103kg/m3的煤油，绘制出的图象应在 Ⅲ 区（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）。
【分析】（1）由图象可知，当液体体积为0时，此时对应的质量即为容器的质量；
当m＝100g，即甲、乙两种液体的质量m甲＝m乙＝100g﹣40g＝60g时对应的体积，根据密度公式求出两者密度的大小；
（2）煤油的密度小于水的密度，根据密度公式可知质量相同时体积之间的关系，然后判断煤油的质量与体积关系图象位于的区域。
【解答】解：（1）由图象可知，当液体体积为0时，此时容器的质量m容＝40g，
当m＝100g，即m甲＝m乙＝100g﹣40g＝60g时，此时甲、乙两种液体的体积：
V甲＝40cm3，V乙＝60cm3，
则甲、乙两种液体的密度分别为：
ρ甲＝＝＝1.5g/cm3＝1.5×103kg/m3，
ρ乙＝＝＝1g/cm3＝1×103kg/m3，
（2）因为煤油的密度比水的还小，
所以，根据ρ＝可知，质量相同时，煤油的体积大于水的体积，
故煤油的质量与体积关系图象应在Ⅲ区。
故答案为：（1）40；1.5×103；（2）Ⅲ。
【点评】本题考查密度的计算和密度公式的应用，关键是控制变量法的应用，是一道好题。
三、作图题：本题7分。
15．（2分）给一定质量的水加热，水的温度与时间的关系图象如图中a所示。若其他条件不变，仅将水的质量增加，请画出水温变化的大致图象。
【分析】增加了水的质量，水的沸点不会变，只会增加加热的时间。
【解答】解：增加了水的质量，水的沸点不会变，只会增加加热的时间，据此来作图，如下所示：
故答案为：如上图所示。
【点评】本题考查水的沸腾，是一道基础题，难度不大。
16．（2分）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线并标注出反射角的大小。
【分析】（1）知道折射光线的特点（平行于主光轴），根据凸透镜的三条特殊光线画出对应的入射光线。
（2）先垂直于平面镜作出法线，然后根据反射角等于入射角作出反射光线，并标出反射角。
【解答】解：
（1）通过焦点的光线经凸透镜折射后将平行于主光轴，由此可以画出这条折射光线对应的入射光线；
（2）过入射点垂直于镜面作出法线，根据反射角等于入射角，在法线的另一侧作出反射光线；入射角为90°﹣45°＝45°，反射角等于入射角，大小也是45°，如图所示：
【点评】本题考查了透镜光路图和光的反射光路图的画法，难度不大，关键是掌握凸透镜的三条特殊光线和光的反射定律。
17．（3分）如图所示，请根据平面镜成像的特点，画出A处的人眼看到烛焰上的S点在平面镜中的像点S'的光路图。
【分析】根据平面镜成像规律可知，像与物关于镜面对称，要作出光源S点的像点S′，然后过像点和眼睛的连线做出反射光线，与镜面的交点为入射点，然后连接光源与入射点，即为入射光线。
【解答】解：先做出点S关于平面镜的对称点S′，即像点S′，然后连接像点S′和人的眼睛，可作出反射光线，反射光线与镜面的交点为入射点O，连接入射点O与S点得到入射光线。如图所示：
【点评】本题主要考查了平面镜成像特点的实验及其应用，这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
四、实验题：本大题共3小题，第16小题6分，第17、18小题各7分，共20分。
18．（6分）（1）如1图所示，所测木块的长度为 1.85 cm。如2图所示的停表示数为 40 s，如3图所示的温度计的示数为 ﹣16 ℃。
（2）在“用天平测量物体的质量”中，将天平取出，放置在 水平台面 上，指针静止时如4图所示，要使天平水平平衡，此时应该先调节 游码 （选填“平衡螺母”或“游码”），再调节 平衡螺母 （选填“平衡螺母”或“游码”），直到指针指在分度盘中央刻度线处为止。
【分析】（1）刻度尺读数时，首先看起始端有没有从0开始，若没有从0开始，把起始端对应的刻度值当作“0”刻度，读出末端刻度值，减去起始端对应的刻度值，即为物体长度，注意刻度尺要估读到分度值的下一位；
秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和；
读取温度计示数时，首先要明确温度计的量程和对应的分度值，读数时视线与液柱最高处所对刻线相平，注意区分零上还是零下。
（2）天平的使用：测量之前要放平，游码拨零，调节平衡螺母使横梁平衡；然后左物右码，用镊子通过加减砝码和移动游码来使横梁平衡。
【解答】解：
（1）图中刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；
物体左侧与3.00cm对齐，右侧与4.85cm对齐，所以物体的长度为L＝4.85cm﹣3.00cm＝1.85cm；
在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“0”和“1”之间，偏向“1”一侧，所以分针指示的时间为0min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，秒针指示的时间为40s，即秒表的读数为40s；
图中的温度计一个大格都是10℃，其中又分了10份，故其分度值是1℃，液柱上表面在零刻度的下方，所以读数是﹣16℃；
（2）根据天平的使用方法可知，在“用天平测量物体的质量”中，将天平取出，放置在水平台面上，指针静止时如4图所示，要使天平水平平衡，此时应该先调节游码，再调节平衡螺母，直到指针指在分度盘中央刻度线处为止。
故答案为：（1）1.85；40；﹣16；（2）水平台面；游码；平衡螺母。
【点评】此题考查长度、温度、时间和质量的测量，具有很强的综合性，但都属于基础知识考查，难度不大。
19．（7分）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律。
（1）如图甲所示，该凸透镜的焦距为 10.0 cm。
（2）安装好器材后，点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在同一高度上，目的是使烛焰的像成在 光屏中央 。
（3）把凸透镜固定在光具座50cm刻度线处，将蜡烛移至光具座上20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则此时所成的像与 照相机 （选填“照相机”“投影仪”或“放大镜”）所成像的性质相同。
（4）小明又将蜡烛移至光具座的25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向 远离 （选填“靠近”或“远离”）凸透镜的方向移动，所成的像将 变大 （选填“变大”、“变小”或“不变”）。
（5）上一步实验中，调整光屏的位置再次得到清晰的像后，小明将近视眼镜放在凸透镜和蜡烛之间，要使光屏上成清晰的像，可将蜡烛适当 左 （选填“左”或“右”）移。
（6）小明改用焦距为20cm的凸透镜继续进行实验。将凸透镜和光屏分别固定在70cm和85cm刻度线处，再将点燃的蜡烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是 0 （选填“0”、“1”、“2”或“3”）次。
【分析】（1）平行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距，读数时估读到分度值的下一位；
（2）为了使像成在光屏中央，应调节烛焰、凸透镜和光屏三者的中心大致在同一高度上；
（3）根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机；
（4）根据凸透镜成实像时，物近像远像变大分析回答；
（5）近视眼镜是凹透镜，凹透镜对光线具有发散作用；
（6）根据凸透镜成实像时，像距大于一倍焦距。
【解答】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝60.0cm﹣50.0cm＝10.0cm；
（2）为了使像成在光屏中央，应调节烛焰、凸透镜和光屏三者的中心大致在同一高度上；
（3）由图可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，应用于照相机；
（4）小明又将蜡烛移至光具座的25cm刻度线处，此时物距减小，根据凸透镜成实像时，物近像远像变大，可知，为在光屏上再次得到清晰的像，应将光屏向远离凸透镜的方向移动，所成的像将变大；
（5）上一步实验中，调整光屏的位置再次得到清晰的像后，小明将近视眼镜放在凸透镜和蜡烛之间，近视眼镜是凹透镜，凹透镜对光线具有发散作用，会将光线推迟会聚成像，要使光屏上成清晰的像，根据凸透镜成实像时，物远像近像变小可知，可将蜡烛适当左移；
（6）小明改用焦距为20cm的凸透镜继续进行实验；当凸透镜乙和光屏分别固定在70cm和85cm刻度线处，即光屏到凸透镜的距离为15cm，小于1倍焦距，根据凸透镜成实像时，像距大于一倍焦距可知，在光屏上不能得到烛焰清晰像，因此在光屏上得到烛焰清晰像的次数是为0。
故答案为：（1）10.0；（2）光屏中央；（3）照相机；（4）远离；变大；（5）左；（6）0。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
20．（7分）小吴同学利用如图甲所示装置进行“探究水沸腾时温度变化的特点”的实验。
（1）如图1所示，在组装器材时，应先确定 B （选填“A”或“B”）的位置；
（2）调整好器材，用酒精灯加热，在水温升高到90℃时开始计时，小吴同学每隔1min观察一次温度计的示数，同时注意观察水中发生的现象，直至水沸腾并持续4min后停止读数，将所得的数据记录在表格中；
①第6min时，水中气泡的情形应为图2中 乙 （选填“甲”或“乙”）；此时看到有“白气”不断从烧杯中冒出，这些“白气”是 水 （选填“水蒸气”或“小水珠”）；
②根据表格中的数据，在图3中的坐标系中画出0～8min水的温度随时间变化的图象；
（3）由表格和图象3的信息可知：水的沸点是 99 ℃，表明液面上方气压 小于 （选填“大于”、“小于”或“等于”）1个标准大气压；
（4）如图4所示，若将装有水的小试管放入装有水的烧杯中，给烧杯加热，使烧杯中的水保持沸腾，则小试管中的水 不会 （选填“会”或“不会”）沸腾。
【分析】（1）组装实验装置时，应先调整烧杯的位置，因为烧杯的位置需要根据酒精灯外焰的高度来确定；
（2）①水沸腾后不断有水汽化为水蒸气进入气泡，气泡在上升过程中体积逐渐变大，到水面破裂开来；
可根据“白气”的状态和“白气”的形成上入手。“白气”不是气，它是由水蒸气遇冷液化形成的小水滴；
②利用描点法画图；
（3）水沸腾时的温度称为沸点；水的沸点与气压有关，气压越低，沸点越低；
（4）水沸腾条件：达到沸点，继续吸热。
【解答】解：（1）组装实验装置时，应先调整烧杯的位置，因为烧杯的位置需要根据酒精灯外焰的高度来确定。所以应先固定B的位置，需要点燃酒精灯；
（2）①水沸腾后不断有水汽化为水蒸气进入气泡，气泡在上升过程中体积逐渐变大，到水面破裂开来，图2中的乙对应是沸腾时的气泡图；热的水蒸气遇冷从而发生液化形成大量的小水珠，形成“白气”，因此水面上出现“白气”相对多一些；
②利用描点法画图：
（3）水的沸点为98℃，低于标准大气压下的100℃，故此时的大气压低于标准大气压。
（4）如图4所示，给烧杯加热，使烧杯中的水保持沸腾，试管中的水虽然也达到了沸点，但是无法吸热，所以不会沸腾。
故答案为：（1）B；（2）乙；小液滴；见解答图；（3）99；小于；（4）不会。
【点评】此题是探究水的沸腾实验，实验中主要考查了液体沸腾的条件，同时考查了液体的沸腾特点及沸点与气压的关系，考查学生的分析归纳能力。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
21．（6分）“探索一号”科考船在大洋洲的某海域进行科学考察时，用声呐系统从海面垂直向海底发出超声波，经过12s声呐系统接收到回声信号。（超声波在海水中的传播速度为1500m/s，激光在海水中的传播速度为2.25×108m/s）
（1）求该海域的深度；
（2）如果发射的是激光，则激光传播到海底需要多长时间？
【分析】（1）根据速度公式求出超声波信号传播的路程，海域的深度等于超声波信号传播路程的一半；
（2）根据速度公式求出激光传播的时间。
【解答】解：（1）由v＝可知，超声波信号传播的路程：s＝vt＝1500m/s×12s＝18000m，
该海域的深度：h＝s＝×18000m＝9000m；
（2）激光传播到海底所需的时间：t′＝＝＝4×10⁻5s。
答：（1）该海域的深度为9000m。
（2）激光传播到海底所需的时间 4×10⁻5s。
【点评】本题考查回声测距以及速度公式灵活运用，难度不大。
22．（7分）暑假，小明在科技创新大赛中获奖。他想知道所获奖牌的材质，于是他把奖牌放入盛满酒精的烧杯中，奖牌沉底并从烧杯中溢出8g酒精。如表为部分物质的密度，求：
（1）求该奖牌的体积；
（2）若将该奖牌捞出并擦干后放入盛满水的烧杯中（沉底），则从烧杯中溢出的水的质量是多少？（ρ水＝1.0g/cm3）
（3）小明测得该奖牌的质量为89g，则它的密度是多少？请根据密度表判断该奖牌的材质是哪种金属？
【分析】（1）知道溢出酒精的质量，利用ρ＝求溢出酒精的体积，即奖牌的体积；
（2）奖牌放入盛满水的烧杯中溢出水的体积也等于奖牌的体积，利用m＝ρV求出从烧杯中溢出的水的质量；
（3）已知奖牌的质量和体积，利用密度公式求金属块的密度，然后与表中的数据对照，判断是哪种金属。
【解答】解：（1）由表可知，该奖牌的体积：V奖牌＝V酒精＝＝＝10cm3，
（2）溢出的水的质量：m水＝ρ水V奖牌＝1g/cm3×10cm3＝10g；
（3）该奖牌的密度：ρ奖牌＝＝＝8.9g/cm3＝ 8.9×103kg/m3；
查表可知，该奖牌的材质是铜。
答：（1）该奖牌的体积10cm3。
（2）溢出的水的质量10g。
（3）该奖牌的密度 8.9×103kg/m3，该奖牌的材质是铜。
【点评】本题考查密度公式及其变形公式的应用，关键要抓住溢出的酒精和溢出的水的体积都等于金属块的体积，再灵活运用密度的公式即可正确解题。
六、综宗合能力题：本大题共3小题，第21小题5分，第22小题7分，第23小题6分，共18分。
23．（5分）小明利用烧杯、天平、量筒和水测量不规则石块的密度。
（1）小明在测量石块质量的过程中，将砝码盒中的最小砝码（m＝5g）放入天平的右盘后，分度盘的指针偏向分度盘的右侧，接下来的操作是 取出最小的砝码并向右移动游码 ，直至天平平衡为止。
（2）天平平衡时，所用砝码和游码在标尺上的位置如图甲所示，则该石块的质量m＝ 154 g。
（3）小明测量石块的体积时，发现石块不能放入量筒中，于是他用排水法测量石块的体积，过程如图乙所示：
①往烧杯中加入适量的水，将石块浸没在水中，在水面位置做上标记。
②取出石块，测得烧杯和水的总质量为m1。
③往烧杯中加水，直到水面与标记处相平，再测出此时烧杯和水的总质量为m2。那么石块的体积V＝ ，石块的密度ρ＝ ρ水 。（均用m、m1、m2和ρ水表示）
（4）用此方法测得的石块密度将 偏小 （选填“偏大”或“偏小”）。
【分析】（1）物体放在天平的左盘，游码放在天平的右盘，通过加减砝码和调节游码在标尺上的位置使天平平衡；
（2）左盘中物体的质量等于右盘中砝码的质量加上游码所对应的示数；
（3）在没有量筒或物体太大无法放入量筒中时，可利用本题中的方法来测量其体积；石块的排水体积就是石块的体积，排水体积可通过求排水质量和水的密度求出，排水质量则是图中B、C两次的质量之差；
（4）小石块的质量测量是准确的，石块从水中取出后，带走一部分的水，使增加水的体积稍大于石块的体积，求出石块的密度偏小。
【解答】解：（1）由图知，测量质量时加入最小的5g砝码后，指针偏向右侧，说明砝码的总质量较大，即这时石块的质量小于右盘中砝码的总质量；接下来的下来的操作是：取下5g砝码并向右移动游码，直至天平平衡；
（2）由图知，天平标尺的分度值为0.2g，则石块的质量为：m＝100g+50g+4g＝154g；
（3）在如图所示的方法中，取出了石块，再将水补充到原来的标记处，这样增加的水的体积就是石块的体积，
故石块的体积V＝V排＝，
石块密度的表达式为ρ石＝＝＝ρ水；
（4）取出小石块时，石块上带走一部分水，要达到标记处，增加的水的体积大于石块的体积，石块体积的测量值偏大，质量是准确的，密度偏小。
故答案为：（1）取出最小的砝码并向右移动游码；（2）154；（3）；ρ水；（4）偏小。
【点评】本题中既考查了天平的基本调节使用方法，同时还为我们提供了一种利用等效替代求固体体积的方法，特别适用于在没有量筒或物体大于量筒口径时使用，值得我们学习。
24．（7分）五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。关于平面镜成像的特点，小红用图甲所示装置进行了探究。
（1）用玻璃板代替平面镜进行实验，目的是便于确定像的 位置 ；
（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支与蜡烛A外形 相同 （选填‘相同”或“不相同”）的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小相等，证实了“影与形无异”；
（3）改变蜡烛A的位置，进行三次实验用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面 垂直 ，用刻度尺测得像和物到镜面的距离相等：
（4）为确定像的虚实，需在蜡烛B位置放一个光屏，并在图丙中的 ③ （选填数字序号）处观察光屏上是否有像；
（5）小红为了更好地研究像与物的位置关系，采用了彩色LED光源进行实验，现有“A、R、M、T、V、X”六种字母形状的光源供选择，你认为最佳选择是 R （选填字母）。
（6）小红完成实验后，采用厚玻璃板做实验，透过玻璃板看到了蜡烛A的两个像，移动B蜡烛分别找到两个像的位置如图丁所示，测得两个像到平面镜的距离L1＝1cm、L2＝1.4cm，由此可知玻璃板的厚度为 0.2 cm。
（7）根据实验的经验可知，如果白天在较暗的室内照镜子，为了更清楚看到自己的容貌，人应该让 脸 （选填“镜子”或“脸”）朝向窗户。
【分析】（1）实验时选择透明的玻璃板，在物体的一侧，既能看到物体的像，也能看到代替物体的另一个物体，便于确定像的位置；（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系；
（3）平面镜成像时像与物到镜面的距离相等；
（4）光屏上有像，那么说明像是实像；如果光屏上没有像，那么说明像是虚像；
（5）应该选择不对称的物体便于区分成像的左右关系；
（6）由于玻璃板的厚度d等于两个像到玻璃板前表面的距离之差的一半；
（7）为了更清楚地看到自己的容貌，人应该让脸朝向窗户。因为当脸朝向窗户时，脸上的光线会更强，使得脸更亮。
【解答】解：（1）因为玻璃板既能反射光线成像，又能透过光线看到玻璃板后面的物体，这样就可以通过比较像与物的大小、位置关系来得出平面镜成像的特点；
（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支与蜡烛A外形完全相同的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。这说明平面镜所成的像与物体大小相等，证实了“影与形无异”的说法。如果蜡烛B与蜡烛A外形不相同，那么就无法通过重合来比较像与物的大小；
（3）改变蜡烛A的位置，进行多次实验，用直线将物和像的位置连接起来。发现物和像的连线与镜面垂直，这说明平面镜成像时，像与物的连线与镜面垂直。同时，用刻度尺测得像和物到镜面的距离相等，这也验证了平面镜成像的一个特点：像与物到镜面的距离相等；
（4）为了确定像的虚实，需要在蜡烛B的位置放一个光屏，并在图丙中的③处观察光屏上是否有像；
（5）平面镜成像与物相比左右相反，AMTVX左右对称，无法比较像与物的左右关系，故应选择R；
（6）由于玻璃板的厚度d等于两个像到玻璃板前表面的距离之差的一半，所以玻璃板的厚度为；
（7）根据实验的经验可知，如果白天在较暗的室内照镜子，为了更清楚地看到自己的容貌，人应该让脸朝向窗户；因为当脸朝向窗户时，脸上的光线会更强，使得脸更亮。而镜子只是反射光线，如果镜子朝向窗户，那么镜子上的光线可能会很强，但反射到人脸上的光线并不一定强，反而可能会因为镜子的反光而使得人脸看起来更暗。
故答案为：（1）位置；（2）相同；（3）垂直；（4）③；（5）R；（6）0.2；（7）脸。
【点评】本题考查学生动手操作实验的能力并能合理解决实验中出现的问题。只要熟练掌握平面镜的成像特点，解答此类题目就很容易。
25．（6分）（1）如图1所示是某同学设计的一个气体温度计的示意图。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。这个温度计是根据 气体热胀冷缩 性质来测量温度的，将该装置放在室内观察到液柱向右移动，说明温度在 降低 （选填“升高”或“降低”）。
（2）如图2所示是一种干湿泡温度计，它是由两个相同的温度计并列组成，其中一个是干泡温度计，另一个温度计用湿布包起来，浸入蒸馏水中，称为湿泡温度计。如果干泡温度计的示数为28℃，一般情况下，湿泡温度计的示数 低于 （选填“高于”、“低于”或“等于”）28℃，原因是 湿布上的水分蒸发吸热 。
（3）如图3所示是气象站所用的百叶箱。为了观测大气的自然状况，要求百叶箱不仅通风要好，而且还要避免阳光的直接照射，外层百叶条应采用 甲 （选填“甲”或“乙”）图方式倾斜。该箱内的温度计是可以记录一天中最高气温的温度计，所以该温度计和 体温计 （选填“体温计”或“实验室温度计”）的结构相似。
【分析】（1）我们通常用的液体温度计是根据液体的热胀冷缩原理制成的，而本题的温度计是利用空气的热胀冷缩原理；
（2）蒸发是在任何温度下都能够进行的汽化现象，汽化要吸热；
（3）白色不透明体可以反射所有色光；根据测量最高气温的要求和对不同温度计结构特点的了解做出判断。
【解答】解：（1）这是个气体温度计，所以是根据气体的热胀冷缩来测量温度的；液柱向右移动，说明瓶内气体体积缩小，温度降低；
（2）干泡温度计的示数为28℃，表示当时的气温是28℃；由于湿布上的水分蒸发吸热，因此湿泡温度计的示数比干泡温度计的示数低；
（3）若外层百叶条采用甲图方式的倾斜，可以将太阳光反射，使其不能直射进内部，能避免阳光的直接照射，故外层百叶条应采用甲图方式倾斜；
根据液体温度计的原理可知，为了记录一天中的最高温度值，测量最高气温的温度计的液柱要停留在最高温度值，所以它和体温计的结构是相似的，液柱只能上升，不能自主下降。
故答案为：（1）气体热胀冷缩；降低；（2）低于；湿布上的水分蒸发吸热；（3）甲；体温计。
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
99
99
99
99
物质
密度/（×103kg/m3）
物质
密度/（×103kg/m3）
酒精
0.8
铜
8.9
银
10.5
铁
7.9
题号
1
2
3
4
5
6
7
答案
B
B
B
B
C
D
A
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
99
99
99
99
物质
密度/（×103kg/m3）
物质
密度/（×103kg/m3）
酒精
0.8
铜
8.9
银
10.5
铁
7.9
