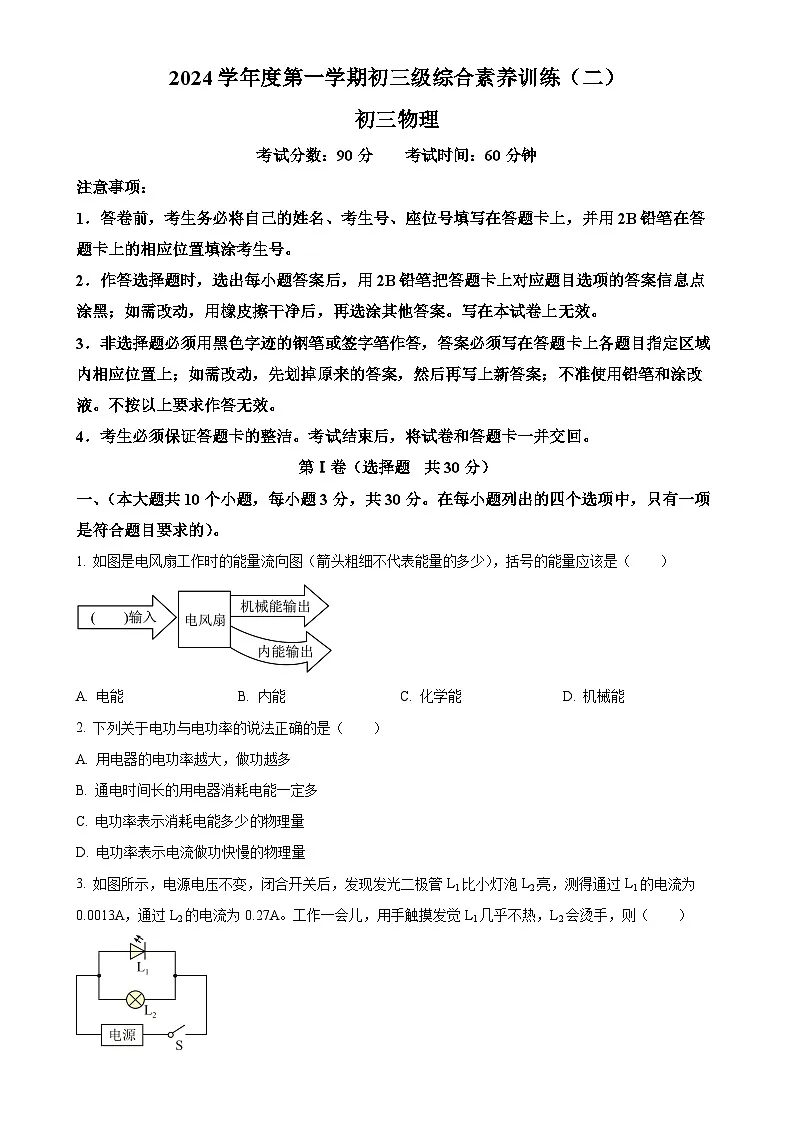

考试分数：90分 考试时间：60分钟
注意事项：
1．答卷前，考生务必将自己的姓名、考生号、座位号填写在答题卡上，并用2B铅笔在答题卡上的相应位置填涂考生号。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。写在本试卷上无效。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡上各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
第Ⅰ卷（选择题 共30分）
一、（本大题共10个小题，每小题3分，共30分。在每小题列出的四个选项中，只有一项是符合题目要求的）。
1. 如图是电风扇工作时的能量流向图（箭头粗细不代表能量的多少），括号的能量应该是（ ）
A. 电能B. 内能C. 化学能D. 机械能
2. 下列关于电功与电功率的说法正确的是（ ）
A. 用电器的电功率越大，做功越多
B. 通电时间长的用电器消耗电能一定多
C. 电功率表示消耗电能多少物理量
D. 电功率表示电流做功快慢的物理量
3. 如图所示，电源电压不变，闭合开关后，发现发光二极管L1比小灯泡L2亮，测得通过L1的电流为0.0013A，通过L2的电流为0.27A。工作一会儿，用手触摸发觉L1几乎不热，L2会烫手，则（ ）
A. L1两端的电压比L2大
B. L1的实际功率比L2大
C. L1的发光效率比L2高
D. 把电源两极反接后再接通电路，L1、L2都亮

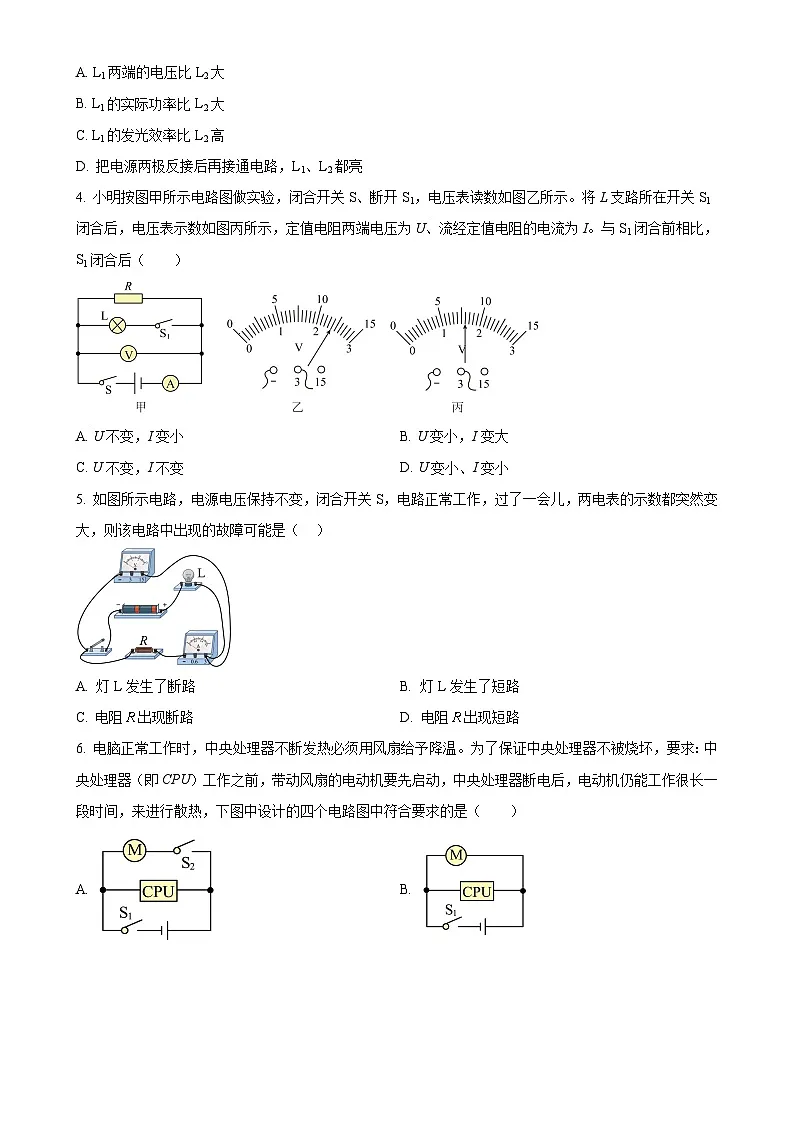

4. 小明按图甲所示电路图做实验，闭合开关S、断开S1，电压表读数如图乙所示。将L支路所在开关S1闭合后，电压表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I。与S1闭合前相比，S1闭合后（ ）
A. U不变，I变小B. U变小，I变大
C. U不变，I不变D. U变小、I变小
5. 如图所示电路，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（ ）
A. 灯L发生了断路B. 灯L发生了短路
C. 电阻出现断路D. 电阻出现短路
6. 电脑正常工作时，中央处理器不断发热必须用风扇给予降温。为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，下图中设计的四个电路图中符合要求的是（ ）
A. B.
C. D.

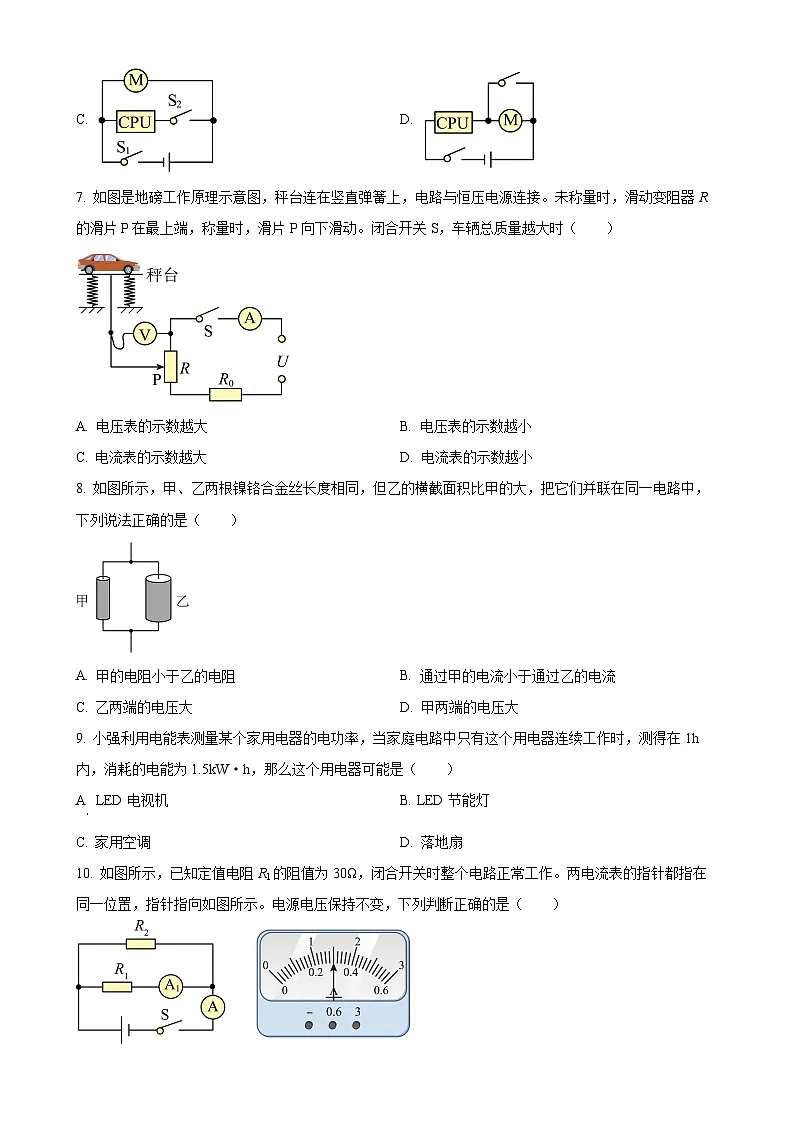

7. 如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（ ）
A. 电压表的示数越大B. 电压表的示数越小
C. 电流表的示数越大D. 电流表的示数越小
8. 如图所示，甲、乙两根镍铬合金丝长度相同，但乙的横截面积比甲的大，把它们并联在同一电路中，下列说法正确的是（ ）
A. 甲的电阻小于乙的电阻B. 通过甲的电流小于通过乙的电流
C. 乙两端的电压大D. 甲两端的电压大
9. 小强利用电能表测量某个家用电器的电功率，当家庭电路中只有这个用电器连续工作时，测得在1h内，消耗的电能为1.5kW·h，那么这个用电器可能是（ ）
A LED电视机B. LED节能灯
C. 家用空调D. 落地扇
10. 如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作。两电流表的指针都指在同一位置，指针指向如图所示。电源电压保持不变，下列判断正确的是（ ）
A. 定值电阻R2的阻值为7.5ΩB. 电源电压是12V
C. 流过R2的电流为1.5AD. R2消耗的功率是2.7W
第Ⅱ卷（非选择题 共60分）
二、本题共9小题，共60分。按题目要求作答。
11. 如图，AB、BC材料相同，长度相同，但横截面积，现将它接入电路中，通过AB的电流______通过BC的电流，AB两端的电压______BC两端的电压。（选填“大于”、“小于”或者“等于”）
12. 小明家中电能表如图，此时电能表的读数是______kW·h，他家接入的用电器总功率不能超过______W。当家里只有电磁炉工作时，电能表的转盘在10min内转了100转，则电磁炉在该10min内消耗的电能为______J，该电磁炉的功率为______W。小明将额定电压为220V的电暖器单独接在电路中，正常工作时电流为2A，工作1min后，该电暖器消耗的电能为______J。
13. 有一块手机用的锂电池，上面标明电压为3.7V，容量为2000mA·h，当给它充电时，锂电池相当于电路中的___（选填“电源”或“用电器”）。把电能转化为__，充满电后，手机锂电池储藏的电能是____J。将手机电池从零电量充满；用一个标有“输出5V 4A”的充电器，比用一个标有“输出5V 2A”的充电器，充电要______一些（选填“快”或者“慢”）。
14. 两种电学元件L与R的I-U关系图像如图所示，分析该图像，R的阻值为______Ω；将L与R并联在电源两端的电压恒定为4V的电路中，干路中的电流为______A；若将L与R串联在电流为0.4A的电路中，电源两端的电压为______V。
15.
（1）按照电路图完成实物图的电路连接要求滑动变阻器滑片向右滑动灯泡变亮。（电路中电源为两节新的1.5V的干电池）
（2）如图是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。为了确保安全，该单轮平衡车的电路部分安装2个开关：电源开关和压力开关。当手动闭合时，指示灯亮起；此时骑行者再站立于平衡车踏板上后自动闭合，电动机才能正常启动，平衡车才开始运动。未闭合或骑行者未站立于踏板上，电动机都无法启动。请根据上述要求设计电路图。（图中电动机用表示）
16. 如图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V 3W”的字样，灯L的电阻不随温度变化。闭合开关S后，电流表的示数为0.75A。求：
（1）灯L正常工作时的电流I额和电阻RL；
（2）把灯L接到如图所示电路中时，通过灯L的实际电流I实；
（3）灯L的实际功率P实；
（4）定值电阻R的阻值。
17. 如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示。则在电路安全工作的前提下，请计算出：
（1）当湿度RH=60%时，求R接入电路中的阻值；
（2）当电流表的示数为100mA时，求R接入电路中的阻值；
（3）当电压表示数为6V时，求湿度RH的值。
18. 小明探究小灯泡、LED两端的电压随电流变化的情况，连接了如图的实物图其中电源可以提供不同的电压。
测量的数据如下表：
（1）请根据实物图，在图虚线框中画出电路图______（用V1、V2表示数字电压表V1和V2）
（2）求：电流为0.10A时，小灯泡的阻值______。
（3）求：电流为0.30A时，LED的功率______；LED在此状态下持续工作100s消耗的电能______。
（4）小明利用两节干电池（约3V）和图中的小灯泡检测一批与上述实验规格一样的LED，为保护被测LED，设计了如图所示的电路，根据表中数据，推断检测时，通过LED的电流是否能达到0.3A？______，理由是______。
19. 物理实验小组在做“测量小灯泡正常发光时的电阻”实验。选用的器材有：小灯泡（额定电压为2.5V），两节新干电池、滑动变阻器、电流表、电压表、开关各一个，若干导线。
（1）如图甲是亮亮连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上画“×”，并用笔画线代替导线画出正确的接法______；
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表示数都很小，接下来亮亮应进行的操作是______（填序号）；
A 更换小灯泡B. 移动滑动变阻器滑片
C. 检查开关否接触不良D. 检查电压表是否断路
（3）测量过程中，亮亮移动滑动变阻器的滑片，小灯泡发光，此时电压表示数为2V，为了测量小灯泡正常发光时的电阻，应向______（选填“左”或“右”）端移动滑片，直至电压表的示数为2.5V。此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻为______Ω（结果保留一位小数）；
（4）在没有电流表的情况下，用如图丙所示的实验电路，也可以测出小灯泡正常发光时的电阻。已知小灯泡的额定电压为，定值电阻的阻值为，实验步骤如下：
①闭合开关，将开关掷于触点b，调节滑片，使电压表示数为；
数据序号
1
2
3
4
5
电流表示数I/A
0.10
0.15
0.20
025
0.30
数字电压表V1示数U1/V
2.88
2.97
3.04
3.10
3.15
数字电压表V2示数U2/V
0.15
0.26
0.72
1.30
1.98
