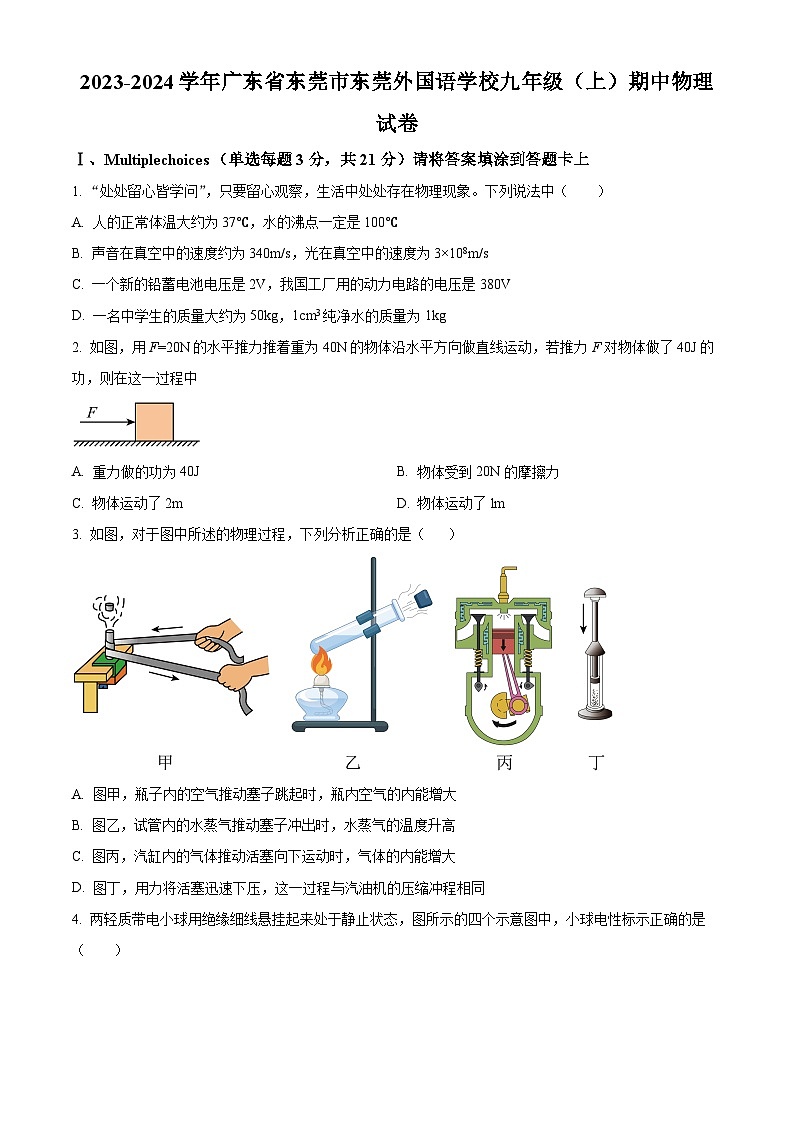

广东省东莞外国语学校2023-2024学年九年级上学期期中考试物理试题（原卷版+解析版）
展开
这是一份广东省东莞外国语学校2023-2024学年九年级上学期期中考试物理试题（原卷版+解析版），文件包含精品解析广东省东莞外国语学校2023-2024学年九年级上学期期中考试物理试题原卷版docx、精品解析广东省东莞外国语学校2023-2024学年九年级上学期期中考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
1. “处处留心皆学问”，只要留心观察，生活中处处存在物理现象。下列说法中（ ）
A. 人的正常体温大约为37℃，水的沸点一定是100℃
B. 声音在真空中的速度约为340m/s，光在真空中的速度为3×108m/s
C. 一个新的铅蓄电池电压是2V，我国工厂用的动力电路的电压是380V
D. 一名中学生的质量大约为50kg，1cm3纯净水的质量为1kg
【答案】C
【解析】
【详解】A．水沸点受大气压强的影响，标准大气压下水的沸点是100℃；故A不符合题意。
B．声在真空不能传播，光在真空中的速度为3×108m/s，故B不符合题意；
C．一个铅蓄电池的电压是2V，我国工厂用的动力电路的电压是380V，家庭电路的电压是220V，故C符合题意。
D．一名中学生的质量大约为50kg，因为
所以1cm3纯净水的质量为1g，故D不符合题意。
故选C。
2. 如图，用F=20N的水平推力推着重为40N的物体沿水平方向做直线运动，若推力F对物体做了40J的功，则在这一过程中
A. 重力做的功为40JB. 物体受到20N的摩擦力
C. 物体运动了2mD. 物体运动了lm
【答案】C
【解析】
【分析】做功的必要因素：作用在物体上的力，物体在力的方向上通过距离；物体在做匀速直线运动或处于静止状态下受力平衡；根据功的公式W=Fs得到物体运动的距离．
【详解】A．物体在重力的方向没有移动距离，重力做的功为0，故A不符合题意；
B．物体沿水平方向做直线运动，不知道匀速直线运动，不能判断物体的摩擦力的大小，故B不符合题意；
CD．由W=Fs可求物体运动的距离
故C符合题意，D不符合题意。
故选C。

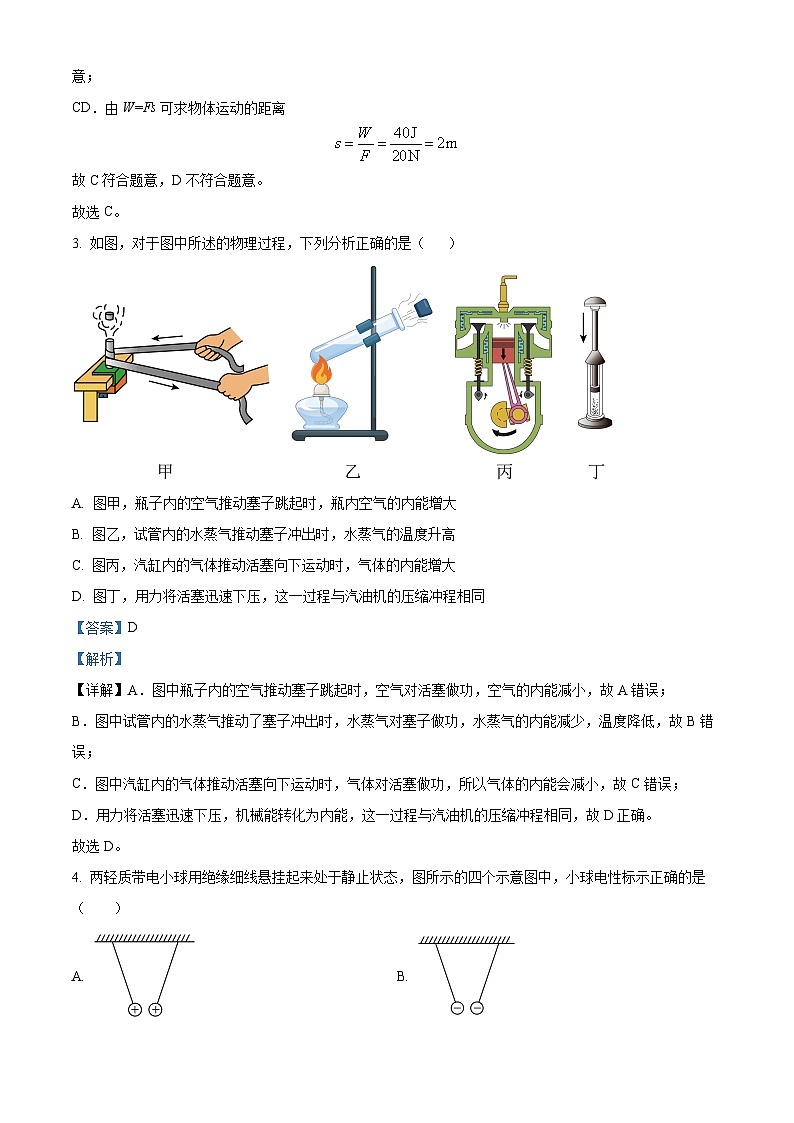

3. 如图，对于图中所述的物理过程，下列分析正确的是（ ）
A. 图甲，瓶子内的空气推动塞子跳起时，瓶内空气的内能增大
B. 图乙，试管内的水蒸气推动塞子冲出时，水蒸气的温度升高
C. 图丙，汽缸内的气体推动活塞向下运动时，气体的内能增大
D. 图丁，用力将活塞迅速下压，这一过程与汽油机的压缩冲程相同
【答案】D
【解析】
【详解】A．图中瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，故A错误；
B．图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，故B错误；
C．图中汽缸内的气体推动活塞向下运动时，气体对活塞做功，所以气体的内能会减小，故C错误；
D．用力将活塞迅速下压，机械能转化为内能，这一过程与汽油机的压缩冲程相同，故D正确。
故选D。

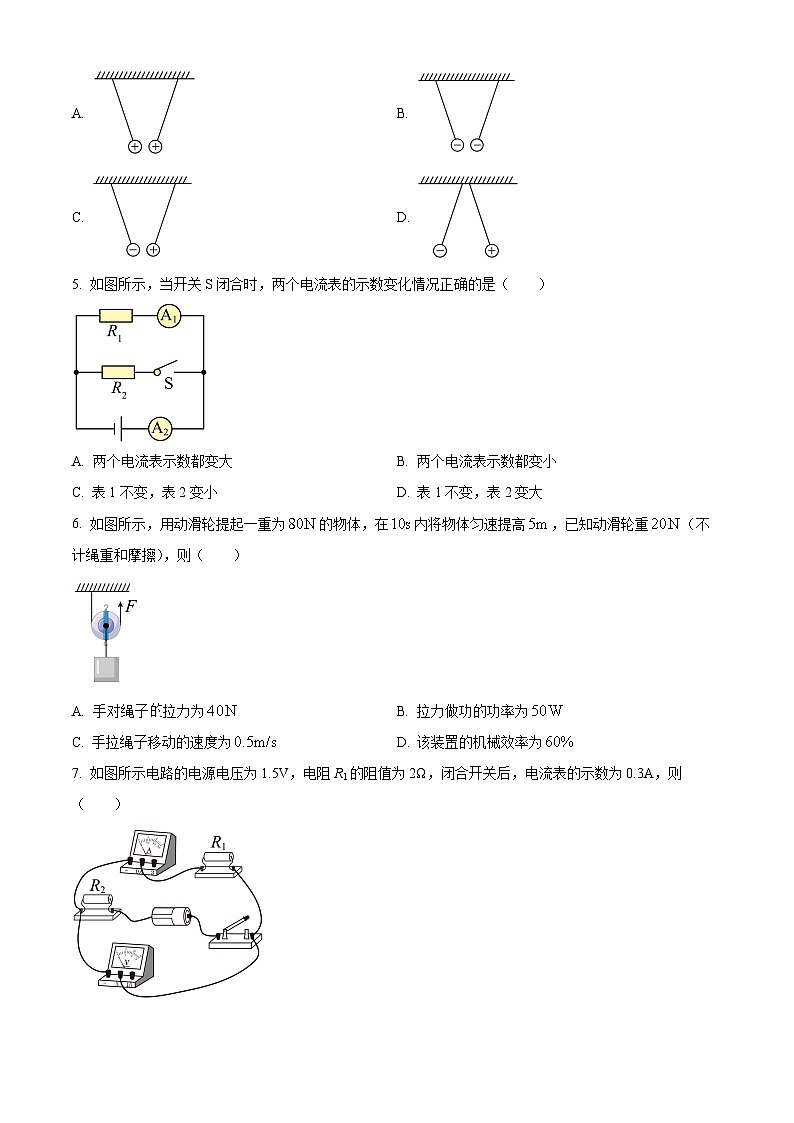

4. 两轻质带电小球用绝缘细线悬挂起来处于静止状态，图所示的四个示意图中，小球电性标示正确的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】AB．同种电荷相互排斥，图中同种电荷相互吸引，故AB错误；
CD．异种电荷相互吸引，故C正确，D错误。
故选C。
5. 如图所示，当开关S闭合时，两个电流表的示数变化情况正确的是（ ）
A 两个电流表示数都变大B. 两个电流表示数都变小
C. 表1不变，表2变小D. 表1不变，表2变大
【答案】D
【解析】
【详解】根据电路图可知，开关S断开时，电路为R1的简单电路，两个电流表测量电路中的电流；当开关S闭合时，两个电阻并联，电流表A1测通过电阻R1的电流，A2测干路中的电流；当开关闭合后，由于并联电路中各支路互不影响，所以通过R1的电流不变，A1示数不变；根据并联电路的电流规律可知，干路中的电流变大，A2示数变大。故ABC错误，D正确。
故选D。
6. 如图所示，用动滑轮提起一重为的物体，在内将物体匀速提高，已知动滑轮重（不计绳重和摩擦），则（ ）
A. 手对绳子的拉力为B. 拉力做功的功率为
C. 手拉绳子移动的速度为D. 该装置的机械效率为
【答案】B
【解析】
【分析】
【详解】A．手对绳子的拉力为
故A不符合题意；
B．拉力做的总功为
拉力做功的功率为
故B符合题意；
C．由可知，手拉绳子移动的速度为
故C不符合题意；
D．有用功为
机械效率为
故D不符合题意。
故选B。
7. 如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）
A. 通过R1的电流大于0.3AB. 电阻R1和R2是并联的
C. 电压表的示数为0.9VD. 电阻R2的阻值为3Ω
【答案】D
【解析】
【详解】由实物图可知，电流从电源正极流出，依次流过开关、电阻R1、电流表、电阻R2、最后流回电源负极，所以电阻R1和R2是串联的，电压表并联在R1两端测R1两端的电压；
A．已知电流表的示数为0.3A，由串联电路各处电流相等可知，通过R1的电流等于0.3A，故A不符合题意；
B．电阻R1和R2是串联的，故B不符合题意；
C．由可知，电阻R1两端的电压为
电压表测R1两端的电压，所以电压表的示数为0.6V，故C不符合题意；
D．电阻R2的阻值为
故D符合题意。
故选D。
Ⅱ、Fillintheblanks（每空1分，7小题，共21分）
8. 如甲所示，水平地面上的物体，受到始终保持水平的推力F作用，3~6s内，物体在做 _______运动（选填“加速”、“匀速”或“减速”），物体受到的滑动摩擦力为 _____N；9~12s内，推力F做的功是 _______J。
【答案】 ①. 加速 ②. 6 ③. 54
【解析】
【详解】[1]由图丙可知，3~6s内，物体速度增加，做加速运动。
此时摩擦力等于推力等于6N，因为物体对水平地面的压力和水平面的粗糙程度不变，也是6N；
[2]由图丙可知，9~12s内物体做匀速直线运动，物体受到的摩擦力与推力是平衡力，大小相等，由图乙得，此时物体手段哦的推力为6N，则摩擦力为6N。物体运动过程中对水平地面的压力和与水平面间的粗糙程度不变，则物体受到的滑动摩擦力不变，即3~6s内，物体受到的滑动摩擦力为6N。
[3]由图丙可知，9~12s内物体的速度为4m/s，受到的推力为6N，由得，9~12s内物体通过的距离为
9~12s内，推力F做的功是
9. 2023年8月25日，谷神星一号遥八运载火箭在我国酒泉卫星发射中心成功发射升空，将搭载的吉林一号宽幅02A星顺利送入预定轨道。火箭加速升空过程中，动能 _______，重力势能 _______，（选填“变大”“变小”或“不变”）火箭发射时，将火箭燃料的 _______能转化为内能，最终转化为火箭的机械能。
【答案】 ①. 变大 ②. 变大 ③. 化学
【解析】
【详解】[1][2]在火箭加速上升过程中，对于火箭搭载的卫星来说，速度增大；高度增加。
[3]火箭发射时，将火箭燃料的化学能转化为内能，将内能转化为火箭的机械能。
10. 某汽油机飞轮的转速为1800r/min，在1s内汽油机对外做 _______次功；为加快农村绿色发展，我市部分农村地区已经使用上了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到100℃，水吸收的热量是 _____________J；消耗了0.03m3的天然气，则此天然气灶的热效率为 ________。[c水＝4.2×103J/(kg·℃)，q气＝4.0×107J/m3]
【答案】 ①. 15 ②. 6.72×105 ③. 56%
【解析】
【详解】[1]某汽油机飞轮的转速为
1800r/min=30r/s
汽油机飞轮转2转就是一个工作循环，所以1s内的工作循环次数是15次；汽油机一个工作循环有4个冲程，但只有1次对外做功，所以1s内对外做功次数是15次。
[2]水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×2kg×(100℃-20℃)=6.72×105J
[3]0.03m3天然气完全燃烧放出的热量
Q放=Vq气=0.03m3×4.0×107J/m3=1.2×106J
燃气灶烧水的效率
11. 如图电路，闭合开关S后电压表V1的示数为2.5V，V的示数为4.5V，则电路的电源电压为 _________，灯L2两端的电压为 _______；在纯电阻电路中，串联两用电器，各自的电压U1、U2与电源电压U源间的关系为：_____________。
【答案】 ①. 4.5V ②. 2V ③. U源＝U1+U2
【解析】
【详解】[1][2][3]由图可知，两灯泡串联，电压表V测量电源电压，电压表V1测量灯泡L1两端电压，由题意可知，闭合开关S后，电压表V1的示数为2.5V, V的示数为4.5V, 即灯泡L1两端电压
电源电压
因为串联电路总电压等于各用电器两端的电压之和，所以灯L2两端的电压
由此可知，串联两用电器，各自的电压U1、U2与电源电压U源间的关系为
U源＝U1+U2
12. 在如图所示电路中，三个开关S1，S1、S1起初都是断开的。如果闭合 _______，则灯L1、L2串联，如果闭合 __________，则灯L1、L2并联，如果闭合 _____________，会造成电源短路。
【答案】 ①. S3 ②. S1、S2 ③. S1、S2、S3
【解析】
【详解】[1]如果S1、S2断开，仅将开关S3闭合，电流从电源正极出发，经L1、开关S3、L2后，回到电源负极，此时灯L1、L2串联 。
[2]如果将开关S1、S2闭合，S3断开，电流从电源正极出发，一支经开关S1、灯泡L2，另一支经灯泡L1、开关S2，然后共同回负极，则灯L1、L2并联。
[3]若同时闭合开关S1、S2、S3，会形成电源短路现象，造成电流过大，这是不允许的。
13. 如图为定值电阻R和小灯泡L的U﹣I图象，将它们并联接入电压为2V的电源两端时，小灯泡正常发光，此时小灯泡正常发光时的电阻为_____Ω，位于干路上的电流表的示数为 _________A：当将定值电阻和小灯泡串联接在另一电源两端时，通过定值电阻的电流为0.1A，定值电阻R两端的电压为 _____V。
【答案】 ①. 8 ②. 0.45 ③. 1
【解析】
【详解】[1][2]将它们并联接入电源电压为2V的电路中时，小灯泡正常发光，并联电路各支路两端电压相等，由图可知，通过定值电阻的电流为0.2A，通过灯泡的电流为0.25A，则小灯泡正常发光时的电阻为
并联电路干路电流等于各支路电流之和，则位于干路上的电流表的示数为
[3]当将定值电阻和小灯泡串联时，串联电路各处电流相等，通过定值电阻的电流为0.1A，由图可知此时定值电阻两端的电压为1V。
14. 在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是_____，电阻R1的阻值是_____，电阻R2的阻值是______．
【答案】 ①. 6V ②. 10Ω ③. 20Ω
【解析】
【详解】当开关接2时，两电阻串联，电流较小，当开关接1时，只有R1被接入电路，此时电压表测电源电压，由图乙可知，较大电流的点对应的电压就是电源电压为6V，此时的电流为0.6A，所以电阻R1的阻值是：
R1=U/I=6V/0.6A=10Ω；
当两电阻串联时，电流为I2=0.2A，此时电压表的示数为2V，所以电阻R2两端的电压为：
U2=6V-2V=4V，
所以电阻R2的阻值是：
R2=U2/I=4V/0.2A=20Ω．
ⅢMappingprblem（每题2分，8分）
15. 如图，小球在AC之间来回摆动，请你画出小球在A位置处所受的力。
【答案】
【解析】
【详解】小球到达最高点A时，受到竖直向下的重力和沿绳子收缩方向的拉力的作用，作用点在球的重心位置，过球的重心分别做竖直向下与沿绳子收缩方向得带箭头的直线，分别表示重力与拉力，如图所示：
16. 如图，小东用滑轮组提升重物，请画出绳子的绕法。
【答案】
【解析】
【详解】一个定滑轮和一个动滑轮组成的滑轮组只有两种绕线方法，由图可知小东站在地上，则绳子自由端的拉力方向应向下，所以绳子的起始端应系在定滑轮下面的挂钩上，如图所示：
17. 如图，连接实物图，要求：L1、L2串联，电压表测L2两端电压。
【答案】见解析
【解析】
【详解】两灯泡串联，电流依次经过两灯泡；电压表测L2两端电压，则电压表并联在L2的两端，从电源正极出发，依次将灯泡L2、L1、开关S接入电路中，再回到电源负极，最后将电压表并联在L2的两端，电源电压由2节干电池组成，为3V，则电压表的量程选用0~3V，注意电流从电源正极流入，负极流出，如图所示：
18. 如图，根据实物图，在虚线框内画出对应的电路图。
【答案】
【解析】
【详解】由实物图知，灯L1和灯L2并联、开关S和电流表A1在干路上，A1测干路电流，灯L1在一条支路，电流表A2、灯L2在一条支路，A2测L2电流，电路图如图所示：
Ⅳ、Experiementtpics（本大题3小题，共16分）
19. 兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是提出了如下猜想，并利用金属球模拟汽车进行了下图所示的探究。
（1）提出猜想：
猜想1：由“十次车祸九次快”可猜想：汽车的动能大小可能跟 _______有关；
猜想2：由“安全驾驶莫超载”可猜想：汽车的动能大小可能跟 _______有关；
（2）实验中探究的“物体的动能”是指 _____（选填字母）；
A.金属球在斜面上的动能
B.金属球撞击木块时的动能
C.木块被撞击后动能
（3）我们是通过观察 ____________来比较小球动能大小的；
（4）________两组实验，是控制小球的速度相同，研究动能大小跟质量的关系。
【答案】 ①. 速度 ②. 质量 ③. B ④. 木块移动的距离 ⑤. 乙、丙
【解析】
【详解】（1）[1]“十次车祸九次快”指的是汽车的动能与速度有关，质量不变时，速度越快，动能越大。
[2]“安全驾驶莫超载”指的是汽车的动能与质量有关，速度不变时，质量越大，动能越大。
（2）[3]实验中探究得动能是金属球，研究的动能是金属球撞击木块时的动能，故AC不符合题意，B符合题意。
故选B。
（3）[4]实验中采用转换法，金属球动能的大小是通过木块移动的距离来反映的，木块移动距离越远，金属球动能越大。
（4）[5]乙丙实验中，小球从斜面同一高度下滑，到达水平面时具有相同的速度，小球的质量不同，探究的是动能大小跟质量的关系。
20. 为研究水和煤油的吸热能力，小明用如图所示两套完全相同的装置进行实验探究。
（1）该实验应选取初温和 _______相同的水和煤油；
（2）实验采用相同规格的电加热器的好处是 _____________；
（3）物体吸收热量的多少可通过 _________（选填“加热时间”、“温度变化”）来比较；
（4）实验数据和温度随时间变化的图象可知：加热相同的时间，_______的温度变化大，_____的吸热能力更强；（两空均选填“水”或“煤油”）
（5）火箭点火升空时，液态氢完全燃烧喷出的高温燃气会使发射台温度急剧升高，为了避免高温破坏，利用水的 ________大的特性和水 _______（填物态变化的名称）时会吸收大量的热量来降低发射台的温度。
【答案】 ①. 质量 ②. 相同时间吸热相同 ③. 加热时间 ④. 煤油 ⑤. 水 ⑥. 比热容 ⑦. 汽化
【解析】
【详解】（1）[1]根据比较吸热能力的方法，要控制不同物质的质量相同，实验前，应选取初温和质量相等的水和煤油进行实验。
（2）[2]通过加热时间的长短来比较吸热多少，这种方法叫转换法。实验过程中采用相同规格电加热器的好处是使水和酒精在相同时间吸热相同。
（3）[3]由于选择两个完全相同的电加热器，相同时间放热相同，所以本实验是通过加热时间间接反映水和煤油吸收热量的多少。
（4）[4][5]根据作出的水和煤油的温度随时间变化的图象可知，加热时间相同时，煤油温度变化大，水的温度变化小，因此可知，水的吸热能力更强。
（5）[6][7]科学家在发射台下建造了一个巨大的水池，因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，起到对发射台的降温作用。同时火箭发射产生的高温火焰，使水池中的水汽化为水蒸气，水汽化会吸收大量的热量，也能起到对发射台降温的作用。
21. 在探究影响导体电阻大小的因素时，小茺做出了如下猜测：导体的电阻可能与：①导体的长度有关；②导体的横截面积有关；③导体电阻大小与导体的材料的关系。实验室提供了4根电阻丝，其规格和材料如图1：
（1）闭合开关后，通过观察电流表示数的大小，可以比较合金线电阻的大小________法；
（2）为了验证上述猜想③，应选用编号 ________两根电阻丝分别接入电路进行实验，选用B、C两根电阻丝进行实验，是为了验证猜想 _____（填序号）；
（3）电位器实质是一种变阻器，它的结构如图2所示，可以自由调节小灯泡的亮暗程度。此时要使小灯泡变亮，滑片应慢慢 ________转动。（选填“顺时针”或“逆时针”）
【答案】 ①. 转换法 ②. C、D ③. ② ④. 顺时针
【解析】
【详解】（1）[1]实验中是通过观察电流表示数的大小间接比较导体电阻大小的，电流表示数越小，表示电阻越大，这种实验探究方法是转换法。
（2）[2]为了验证“导体电阻大小与导体的材料的关系”，应控制导体的长度和横截面积不变，改变导体材料，分析表格中数据可知，应将CD分别接入电路中进行实验。
[3]选用B、C两根电阻丝进行实验，导体的长度、材料相同，横截面积不同，故可验证猜想②。
（3）[4]若要使小灯泡变亮，需要增大电流中电流，所以滑片应慢慢顺时针转动，减小接入的电阻。
V、Calculatinquestins（19题7分，20题6分，共13分）
22. 如图，电源电压U=6V，定值电阻R0=20Ω，电压表量程为0～15V，
（1）滑片P在a端时，电压表示数为6V，求通过R0的电流；
（2）滑片P在b端时，电压表示数为2V，求R的最大阻值；
（3）求闭合开关时，电路中电流的最小值。
【答案】（1）0.3A；（2）40Ω；（3）0.1A
【解析】
【详解】解：（1）滑片P在a端时，滑动变阻器接入电路的电阻为0，根据欧姆定律可得通过R0的电流
（2）定值电阻和滑动变阻器串联接入电路，电压表测滑动变阻器两端的电压，滑片P在b端时，滑动变阻器接入电路最大阻值，根据串联电路电阻规律结合欧姆定律可知此时通过电路的电流最小，串联电路各处电流相等，根据欧姆定律可得此时通过电路的电流
串联电路总电压等于各部分电压之和，滑动变阻器两端的电压
UR=U-U0=6V-2V=4V
滑动变阻器的最大阻值
（3）由（2）知，电路中的最小电流为
答：（1）滑片P在a端时，电压表示数为6V时，的电流为0.3A；
（2）R的最大阻值为40Ω；
（3）闭合开关时，电路中电流的最小值为0.1A。
23. 如图，利用斜面将箱子推进车厢，通常比把箱子直接从地面搬进车厢省力多了。某同学用100N的力沿斜面向上匀速推动箱子，已知箱子的质量为20kg，斜面长3m，高1.2m。（g取10N/kg）
（1）箱子受到的重力；
（2）斜面的机械效率；
（3）箱子受到的摩擦力。
【答案】（1）200N；（2）80%；（3）20N
【解析】
【详解】解：（1）箱子受到的重力
（2）推力所做的总功
推力做的有用功
斜面的机械效率
（3）沿斜面推动箱子，克服斜面对箱子的摩擦力做的功是额外功
由可得箱子受到摩擦力
答：（1）箱子受到的重力为200N；
（2）斜面的机械效率为80%；
（3）箱子受到的摩擦力为20N。
VI、Cmprehensiveabilities（本大题3小题，共21分）
24. 小红和同学在做“探究导体中电流与电阻的关系”的实验中，实验器材有：4节干电池、电流表、电压表、四个定值电阻（5Ω、10Ω、20Ω、30Ω各一只），滑动变阻器M（30Ω 2A）（60Ω 1A）以及开关、导线若干：
（1）图甲的电路中，甲为 ________、乙为 ________（选填“电压表”或“电流表”）；
（2）电路连接完成后，滑动变阻器滑片应移到 _____（选填“A”或“B”）端，目的是 ___________，本次实验过程中，滑动变阻器的另一个作用是 _________________；
（3）闭合开关，电流表有示数，电压表无示数，若电路中只有一处故障，可能是__________；
（4）排除故障后，小红先将5Ω的电阻连入电路中，移动滑动变阻器的滑片至适当位置，电流表的示数如图乙所示，此时电路中的电流为 _________A。她接下来用10Ω的电阻替换5Ω电阻后，移动滑动变阻器的滑片，眼睛应注意观察 ________（选填“电流表”或“电压表”），直至其示数为 _________。
【答案】 ①. 电流表 ②. 电压表 ③. B ④. 为了保护电路 ⑤. 保持电阻R两端的电压不变 ⑥. 电阻R短路 ⑦. 0.48 ⑧. 电压表 ⑨. 2.4V
【解析】
【详解】（1）[1] [2] 由图甲可知，甲电表串联在电路中，因此甲表应为电流表，则乙电表为电压表，测电阻R两端电压。
（2）[3] [4] [5] 为了保护电路，闭合开关前，应将滑动变阻器滑片移到最大阻值处，即滑片应移到B端。
探究导体中电流与电阻的关系实验中，应保持电阻两端的电压不变，滑动变阻器的另一个作用是保持电阻R两端的电压不变。
（3）[6] 闭合开关，电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的电阻R短路了。
（4）[7] [8] [9] 由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流表示数为0.48A，则电阻R两端的电压为
将定值电阻由5Ω改接成10Ω的电阻，电阻增大，根据串联电路分压特点可知，其分得的电压增大，探究电流与电阻的关系实验中，应控制电阻两端电压不变，根据串联分压特点可知，应增大滑动变阻器分得的电压，故应增大滑动变阻器连入电路中的电阻，眼睛观察电压表，使电压表示数为2.4V不变。
25. 同学们用“伏安法”测小灯泡的电阻，已知小灯泡正常工作电压为2.5V，电阻约为10Ω
（1）请将图甲的电路连接完整_____；
（2）小明连接好最后一根导线时小灯泡就立即发光，他连接电路过程中操作不当之处是 _____；
（3）调节滑动变阻器滑片P的位置，并将小灯泡在多个工作状态下，电压表、电流表的示数，电流表的示数如图乙所示，则它正常发光时的电阻为 __________；
（4）某小组将多次测量的电阻数据求平均值作为小灯泡的电阻大小，你认为这样处理数据是 ________（选填“合理”或“不合理”）的，原因是：________；
（5）小红想用“伏安法”测一个未知的定值电阻Rx大小，但她没有电流表可以使用，只有一个电压表和另外一个已知阻值为R0的电阻，她设计了如图丙所示的电路，也测算出了Rx的大小，请分析她实验的测算步骤，并补充完整：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②_____________，记下此时电压表读数为U，即为电源电压；
③请写出未知电阻Rx阻值表达式：Rx＝_________。
【答案】 ①. 见解析 ②. 开关没有断开 ③. 8.33Ω ④. 不合理 ⑤. 小灯泡的电阻会受温度的影响 ⑥. 闭合开关S、S1 ⑦.
【解析】
【详解】（1）[1]实验中，灯泡与变阻器串联，电压表测量灯泡电压，电流表测量电路电流，灯泡的额定电压为2.5V，则电压表的量程选用0~3V；电路最大电流为
则电流表的量程选用0~0.6A，变阻器的连线一上一下，如图所示：
（2）[2]小明连接好最后一根导线时小灯泡就立即发光，说明他连接电路过程中开关没有断开，接完最后一根导线，电路就处于接通状态。
（3）[3]当小灯泡正常发光时，图乙得，电流表的分度值为0.02A，示数为0.3A，由欧姆定律得，它正常发光时的电阻为
（4）[4][5]小灯泡的电阻会受温度的影响，不同电压笑，灯泡的温度不同，灯泡的电阻不同，因此小组将多次测量的电阻数据求平均值作为小灯泡的电阻大小，这样处理数据是不合理的。
（5）[6][7]由图丙得：
①闭合开关S、断开开关S1，两电阻串联，电压表测出待测电阻Rx两端的电压，为U1；
②闭合开关S、S1，电路化为电阻Rx的简单电路，电压表测量电源电压，记下此时电压表读数为U，即为电源电压；
③两电阻串联时，流过Rx的电流为
由欧姆定律得，电阻Rx阻值表达式
26. 阅读回答问题。
小米科技的测温手环
某型号的蓝牙测温手环如图甲所示，主要由温度传感模块、蓝牙模块两个部分组成。
温度传感模块中，有一个高灵敏度的热敏电阻，热敏电阻外部与导热金属片密切接触。佩戴测温手环时，热敏电阻阻值变化，电路中电流变大。温度传感器中的测温芯片能根据电路中电流大小算出热敏电阻的温度，从而实现体温的实时监测。
测温手环一般配有智能休眠仓。有些测温手环是通过判断温度变化来实现自动开关的。测温手环放入智能休眠仓后，若环境温度低于某个设定的温度或者手环检测到的温度长时间不发生变化，则测温手环中的金属片与热敏电阻分离。
还有些测温手环是依靠内置的霍尔元件实现“休眠”的。霍尔元件是一种对磁场敏感的电子元器件，当它周围存在较强的磁场时，可以断开测温手环的电路。因此，这类测温手环的智能休眠仓下面需要预埋一个磁体。
（1）蓝牙模块是通过 ________（选填“电磁波”、“红外线”或“超声波”）与手机传递信息的；
（2）导热金属片的内能是通过 ________的方法改变的；
（3）霍尔元件在测温手环的电路中相当于 _______（选填“开关”、“电源”或“用电器”）；
（4）小华将三个废旧手环的测温头拆下后分别接入如图乙所示的电路，获得了图丙所示的三个测温头的电流一温度图象，其中灵敏度最高的测温头是 _____；
A.A图线所对应的测温头
B.B图线所对应的测温头
C.C图线所对应的测温头
D.无法判断
（5）热敏电阻是由 ________材料制成的，主要成分是锗、硅等。
【答案】 ①. 电磁波 ②. 热传递 ③. 开关 ④. A ⑤. 半导体
【解析】
【详解】（1）[1]电磁波可以传递信息且传播速度很快，所以蓝牙模块是通过电磁波将温度数据传送给数据处理中心，实现对体温的实时监测，所以蓝牙模块是通过电磁波与手机传递信息的。
（2）[2]导热金属片从周围环境中吸收热量，所以导热金属片的内能是通过热传递的方式改变的。
（3）[3]霍尔元件是一种对磁场敏感的电子元器件，当它周围存在较强的磁场时，可以断开测温手环的电路，故相当于电路中开关的作用。
（4）[4]由题意可知，温度变化相同，电流变化大，灵敏度高，由图乙可知，A图线，回路电流随温度变化最明显，故灵敏度最高“测温头”是A图线对应的探头，故A符合题意，BCD不符合题意。
故选A。
（5）[5]锗、硅是半导体材料，热敏电阻的主要成分是锗、硅，所以热敏电阻是由半导体材料制成的。时间/min
0
2
4
6
8
10
T水/℃
5
10
15
20
25
30
T油/℃
5
15
25
35
45
55
实验序号
电压U/V
电流I/A
电阻R/Ω
灯泡发光情况
1
1.0
0.22
4.55
不亮
2
1.5
0.26
5.88
较弱
3
20
0.28
7.14
较亮
4
2.5
正常
5
3
很亮
1. “处处留心皆学问”，只要留心观察，生活中处处存在物理现象。下列说法中（ ）
A. 人的正常体温大约为37℃，水的沸点一定是100℃
B. 声音在真空中的速度约为340m/s，光在真空中的速度为3×108m/s
C. 一个新的铅蓄电池电压是2V，我国工厂用的动力电路的电压是380V
D. 一名中学生的质量大约为50kg，1cm3纯净水的质量为1kg
【答案】C
【解析】
【详解】A．水沸点受大气压强的影响，标准大气压下水的沸点是100℃；故A不符合题意。
B．声在真空不能传播，光在真空中的速度为3×108m/s，故B不符合题意；
C．一个铅蓄电池的电压是2V，我国工厂用的动力电路的电压是380V，家庭电路的电压是220V，故C符合题意。
D．一名中学生的质量大约为50kg，因为
所以1cm3纯净水的质量为1g，故D不符合题意。
故选C。
2. 如图，用F=20N的水平推力推着重为40N的物体沿水平方向做直线运动，若推力F对物体做了40J的功，则在这一过程中
A. 重力做的功为40JB. 物体受到20N的摩擦力
C. 物体运动了2mD. 物体运动了lm
【答案】C
【解析】
【分析】做功的必要因素：作用在物体上的力，物体在力的方向上通过距离；物体在做匀速直线运动或处于静止状态下受力平衡；根据功的公式W=Fs得到物体运动的距离．
【详解】A．物体在重力的方向没有移动距离，重力做的功为0，故A不符合题意；
B．物体沿水平方向做直线运动，不知道匀速直线运动，不能判断物体的摩擦力的大小，故B不符合题意；
CD．由W=Fs可求物体运动的距离
故C符合题意，D不符合题意。
故选C。
3. 如图，对于图中所述的物理过程，下列分析正确的是（ ）
A. 图甲，瓶子内的空气推动塞子跳起时，瓶内空气的内能增大
B. 图乙，试管内的水蒸气推动塞子冲出时，水蒸气的温度升高
C. 图丙，汽缸内的气体推动活塞向下运动时，气体的内能增大
D. 图丁，用力将活塞迅速下压，这一过程与汽油机的压缩冲程相同
【答案】D
【解析】
【详解】A．图中瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，故A错误；
B．图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，故B错误；
C．图中汽缸内的气体推动活塞向下运动时，气体对活塞做功，所以气体的内能会减小，故C错误；
D．用力将活塞迅速下压，机械能转化为内能，这一过程与汽油机的压缩冲程相同，故D正确。
故选D。
4. 两轻质带电小球用绝缘细线悬挂起来处于静止状态，图所示的四个示意图中，小球电性标示正确的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】AB．同种电荷相互排斥，图中同种电荷相互吸引，故AB错误；
CD．异种电荷相互吸引，故C正确，D错误。
故选C。
5. 如图所示，当开关S闭合时，两个电流表的示数变化情况正确的是（ ）
A 两个电流表示数都变大B. 两个电流表示数都变小
C. 表1不变，表2变小D. 表1不变，表2变大
【答案】D
【解析】
【详解】根据电路图可知，开关S断开时，电路为R1的简单电路，两个电流表测量电路中的电流；当开关S闭合时，两个电阻并联，电流表A1测通过电阻R1的电流，A2测干路中的电流；当开关闭合后，由于并联电路中各支路互不影响，所以通过R1的电流不变，A1示数不变；根据并联电路的电流规律可知，干路中的电流变大，A2示数变大。故ABC错误，D正确。
故选D。
6. 如图所示，用动滑轮提起一重为的物体，在内将物体匀速提高，已知动滑轮重（不计绳重和摩擦），则（ ）
A. 手对绳子的拉力为B. 拉力做功的功率为
C. 手拉绳子移动的速度为D. 该装置的机械效率为
【答案】B
【解析】
【分析】
【详解】A．手对绳子的拉力为
故A不符合题意；
B．拉力做的总功为
拉力做功的功率为
故B符合题意；
C．由可知，手拉绳子移动的速度为
故C不符合题意；
D．有用功为
机械效率为
故D不符合题意。
故选B。
7. 如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）
A. 通过R1的电流大于0.3AB. 电阻R1和R2是并联的
C. 电压表的示数为0.9VD. 电阻R2的阻值为3Ω
【答案】D
【解析】
【详解】由实物图可知，电流从电源正极流出，依次流过开关、电阻R1、电流表、电阻R2、最后流回电源负极，所以电阻R1和R2是串联的，电压表并联在R1两端测R1两端的电压；
A．已知电流表的示数为0.3A，由串联电路各处电流相等可知，通过R1的电流等于0.3A，故A不符合题意；
B．电阻R1和R2是串联的，故B不符合题意；
C．由可知，电阻R1两端的电压为
电压表测R1两端的电压，所以电压表的示数为0.6V，故C不符合题意；
D．电阻R2的阻值为
故D符合题意。
故选D。
Ⅱ、Fillintheblanks（每空1分，7小题，共21分）
8. 如甲所示，水平地面上的物体，受到始终保持水平的推力F作用，3~6s内，物体在做 _______运动（选填“加速”、“匀速”或“减速”），物体受到的滑动摩擦力为 _____N；9~12s内，推力F做的功是 _______J。
【答案】 ①. 加速 ②. 6 ③. 54
【解析】
【详解】[1]由图丙可知，3~6s内，物体速度增加，做加速运动。
此时摩擦力等于推力等于6N，因为物体对水平地面的压力和水平面的粗糙程度不变，也是6N；
[2]由图丙可知，9~12s内物体做匀速直线运动，物体受到的摩擦力与推力是平衡力，大小相等，由图乙得，此时物体手段哦的推力为6N，则摩擦力为6N。物体运动过程中对水平地面的压力和与水平面间的粗糙程度不变，则物体受到的滑动摩擦力不变，即3~6s内，物体受到的滑动摩擦力为6N。
[3]由图丙可知，9~12s内物体的速度为4m/s，受到的推力为6N，由得，9~12s内物体通过的距离为
9~12s内，推力F做的功是
9. 2023年8月25日，谷神星一号遥八运载火箭在我国酒泉卫星发射中心成功发射升空，将搭载的吉林一号宽幅02A星顺利送入预定轨道。火箭加速升空过程中，动能 _______，重力势能 _______，（选填“变大”“变小”或“不变”）火箭发射时，将火箭燃料的 _______能转化为内能，最终转化为火箭的机械能。
【答案】 ①. 变大 ②. 变大 ③. 化学
【解析】
【详解】[1][2]在火箭加速上升过程中，对于火箭搭载的卫星来说，速度增大；高度增加。
[3]火箭发射时，将火箭燃料的化学能转化为内能，将内能转化为火箭的机械能。
10. 某汽油机飞轮的转速为1800r/min，在1s内汽油机对外做 _______次功；为加快农村绿色发展，我市部分农村地区已经使用上了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到100℃，水吸收的热量是 _____________J；消耗了0.03m3的天然气，则此天然气灶的热效率为 ________。[c水＝4.2×103J/(kg·℃)，q气＝4.0×107J/m3]
【答案】 ①. 15 ②. 6.72×105 ③. 56%
【解析】
【详解】[1]某汽油机飞轮的转速为
1800r/min=30r/s
汽油机飞轮转2转就是一个工作循环，所以1s内的工作循环次数是15次；汽油机一个工作循环有4个冲程，但只有1次对外做功，所以1s内对外做功次数是15次。
[2]水吸收的热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×2kg×(100℃-20℃)=6.72×105J
[3]0.03m3天然气完全燃烧放出的热量
Q放=Vq气=0.03m3×4.0×107J/m3=1.2×106J
燃气灶烧水的效率
11. 如图电路，闭合开关S后电压表V1的示数为2.5V，V的示数为4.5V，则电路的电源电压为 _________，灯L2两端的电压为 _______；在纯电阻电路中，串联两用电器，各自的电压U1、U2与电源电压U源间的关系为：_____________。
【答案】 ①. 4.5V ②. 2V ③. U源＝U1+U2
【解析】
【详解】[1][2][3]由图可知，两灯泡串联，电压表V测量电源电压，电压表V1测量灯泡L1两端电压，由题意可知，闭合开关S后，电压表V1的示数为2.5V, V的示数为4.5V, 即灯泡L1两端电压
电源电压
因为串联电路总电压等于各用电器两端的电压之和，所以灯L2两端的电压
由此可知，串联两用电器，各自的电压U1、U2与电源电压U源间的关系为
U源＝U1+U2
12. 在如图所示电路中，三个开关S1，S1、S1起初都是断开的。如果闭合 _______，则灯L1、L2串联，如果闭合 __________，则灯L1、L2并联，如果闭合 _____________，会造成电源短路。
【答案】 ①. S3 ②. S1、S2 ③. S1、S2、S3
【解析】
【详解】[1]如果S1、S2断开，仅将开关S3闭合，电流从电源正极出发，经L1、开关S3、L2后，回到电源负极，此时灯L1、L2串联 。
[2]如果将开关S1、S2闭合，S3断开，电流从电源正极出发，一支经开关S1、灯泡L2，另一支经灯泡L1、开关S2，然后共同回负极，则灯L1、L2并联。
[3]若同时闭合开关S1、S2、S3，会形成电源短路现象，造成电流过大，这是不允许的。
13. 如图为定值电阻R和小灯泡L的U﹣I图象，将它们并联接入电压为2V的电源两端时，小灯泡正常发光，此时小灯泡正常发光时的电阻为_____Ω，位于干路上的电流表的示数为 _________A：当将定值电阻和小灯泡串联接在另一电源两端时，通过定值电阻的电流为0.1A，定值电阻R两端的电压为 _____V。
【答案】 ①. 8 ②. 0.45 ③. 1
【解析】
【详解】[1][2]将它们并联接入电源电压为2V的电路中时，小灯泡正常发光，并联电路各支路两端电压相等，由图可知，通过定值电阻的电流为0.2A，通过灯泡的电流为0.25A，则小灯泡正常发光时的电阻为
并联电路干路电流等于各支路电流之和，则位于干路上的电流表的示数为
[3]当将定值电阻和小灯泡串联时，串联电路各处电流相等，通过定值电阻的电流为0.1A，由图可知此时定值电阻两端的电压为1V。
14. 在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是_____，电阻R1的阻值是_____，电阻R2的阻值是______．
【答案】 ①. 6V ②. 10Ω ③. 20Ω
【解析】
【详解】当开关接2时，两电阻串联，电流较小，当开关接1时，只有R1被接入电路，此时电压表测电源电压，由图乙可知，较大电流的点对应的电压就是电源电压为6V，此时的电流为0.6A，所以电阻R1的阻值是：
R1=U/I=6V/0.6A=10Ω；
当两电阻串联时，电流为I2=0.2A，此时电压表的示数为2V，所以电阻R2两端的电压为：
U2=6V-2V=4V，
所以电阻R2的阻值是：
R2=U2/I=4V/0.2A=20Ω．
ⅢMappingprblem（每题2分，8分）
15. 如图，小球在AC之间来回摆动，请你画出小球在A位置处所受的力。
【答案】
【解析】
【详解】小球到达最高点A时，受到竖直向下的重力和沿绳子收缩方向的拉力的作用，作用点在球的重心位置，过球的重心分别做竖直向下与沿绳子收缩方向得带箭头的直线，分别表示重力与拉力，如图所示：
16. 如图，小东用滑轮组提升重物，请画出绳子的绕法。
【答案】
【解析】
【详解】一个定滑轮和一个动滑轮组成的滑轮组只有两种绕线方法，由图可知小东站在地上，则绳子自由端的拉力方向应向下，所以绳子的起始端应系在定滑轮下面的挂钩上，如图所示：
17. 如图，连接实物图，要求：L1、L2串联，电压表测L2两端电压。
【答案】见解析
【解析】
【详解】两灯泡串联，电流依次经过两灯泡；电压表测L2两端电压，则电压表并联在L2的两端，从电源正极出发，依次将灯泡L2、L1、开关S接入电路中，再回到电源负极，最后将电压表并联在L2的两端，电源电压由2节干电池组成，为3V，则电压表的量程选用0~3V，注意电流从电源正极流入，负极流出，如图所示：
18. 如图，根据实物图，在虚线框内画出对应的电路图。
【答案】
【解析】
【详解】由实物图知，灯L1和灯L2并联、开关S和电流表A1在干路上，A1测干路电流，灯L1在一条支路，电流表A2、灯L2在一条支路，A2测L2电流，电路图如图所示：
Ⅳ、Experiementtpics（本大题3小题，共16分）
19. 兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是提出了如下猜想，并利用金属球模拟汽车进行了下图所示的探究。
（1）提出猜想：
猜想1：由“十次车祸九次快”可猜想：汽车的动能大小可能跟 _______有关；
猜想2：由“安全驾驶莫超载”可猜想：汽车的动能大小可能跟 _______有关；
（2）实验中探究的“物体的动能”是指 _____（选填字母）；
A.金属球在斜面上的动能
B.金属球撞击木块时的动能
C.木块被撞击后动能
（3）我们是通过观察 ____________来比较小球动能大小的；
（4）________两组实验，是控制小球的速度相同，研究动能大小跟质量的关系。
【答案】 ①. 速度 ②. 质量 ③. B ④. 木块移动的距离 ⑤. 乙、丙
【解析】
【详解】（1）[1]“十次车祸九次快”指的是汽车的动能与速度有关，质量不变时，速度越快，动能越大。
[2]“安全驾驶莫超载”指的是汽车的动能与质量有关，速度不变时，质量越大，动能越大。
（2）[3]实验中探究得动能是金属球，研究的动能是金属球撞击木块时的动能，故AC不符合题意，B符合题意。
故选B。
（3）[4]实验中采用转换法，金属球动能的大小是通过木块移动的距离来反映的，木块移动距离越远，金属球动能越大。
（4）[5]乙丙实验中，小球从斜面同一高度下滑，到达水平面时具有相同的速度，小球的质量不同，探究的是动能大小跟质量的关系。
20. 为研究水和煤油的吸热能力，小明用如图所示两套完全相同的装置进行实验探究。
（1）该实验应选取初温和 _______相同的水和煤油；
（2）实验采用相同规格的电加热器的好处是 _____________；
（3）物体吸收热量的多少可通过 _________（选填“加热时间”、“温度变化”）来比较；
（4）实验数据和温度随时间变化的图象可知：加热相同的时间，_______的温度变化大，_____的吸热能力更强；（两空均选填“水”或“煤油”）
（5）火箭点火升空时，液态氢完全燃烧喷出的高温燃气会使发射台温度急剧升高，为了避免高温破坏，利用水的 ________大的特性和水 _______（填物态变化的名称）时会吸收大量的热量来降低发射台的温度。
【答案】 ①. 质量 ②. 相同时间吸热相同 ③. 加热时间 ④. 煤油 ⑤. 水 ⑥. 比热容 ⑦. 汽化
【解析】
【详解】（1）[1]根据比较吸热能力的方法，要控制不同物质的质量相同，实验前，应选取初温和质量相等的水和煤油进行实验。
（2）[2]通过加热时间的长短来比较吸热多少，这种方法叫转换法。实验过程中采用相同规格电加热器的好处是使水和酒精在相同时间吸热相同。
（3）[3]由于选择两个完全相同的电加热器，相同时间放热相同，所以本实验是通过加热时间间接反映水和煤油吸收热量的多少。
（4）[4][5]根据作出的水和煤油的温度随时间变化的图象可知，加热时间相同时，煤油温度变化大，水的温度变化小，因此可知，水的吸热能力更强。
（5）[6][7]科学家在发射台下建造了一个巨大的水池，因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，起到对发射台的降温作用。同时火箭发射产生的高温火焰，使水池中的水汽化为水蒸气，水汽化会吸收大量的热量，也能起到对发射台降温的作用。
21. 在探究影响导体电阻大小的因素时，小茺做出了如下猜测：导体的电阻可能与：①导体的长度有关；②导体的横截面积有关；③导体电阻大小与导体的材料的关系。实验室提供了4根电阻丝，其规格和材料如图1：
（1）闭合开关后，通过观察电流表示数的大小，可以比较合金线电阻的大小________法；
（2）为了验证上述猜想③，应选用编号 ________两根电阻丝分别接入电路进行实验，选用B、C两根电阻丝进行实验，是为了验证猜想 _____（填序号）；
（3）电位器实质是一种变阻器，它的结构如图2所示，可以自由调节小灯泡的亮暗程度。此时要使小灯泡变亮，滑片应慢慢 ________转动。（选填“顺时针”或“逆时针”）
【答案】 ①. 转换法 ②. C、D ③. ② ④. 顺时针
【解析】
【详解】（1）[1]实验中是通过观察电流表示数的大小间接比较导体电阻大小的，电流表示数越小，表示电阻越大，这种实验探究方法是转换法。
（2）[2]为了验证“导体电阻大小与导体的材料的关系”，应控制导体的长度和横截面积不变，改变导体材料，分析表格中数据可知，应将CD分别接入电路中进行实验。
[3]选用B、C两根电阻丝进行实验，导体的长度、材料相同，横截面积不同，故可验证猜想②。
（3）[4]若要使小灯泡变亮，需要增大电流中电流，所以滑片应慢慢顺时针转动，减小接入的电阻。
V、Calculatinquestins（19题7分，20题6分，共13分）
22. 如图，电源电压U=6V，定值电阻R0=20Ω，电压表量程为0～15V，
（1）滑片P在a端时，电压表示数为6V，求通过R0的电流；
（2）滑片P在b端时，电压表示数为2V，求R的最大阻值；
（3）求闭合开关时，电路中电流的最小值。
【答案】（1）0.3A；（2）40Ω；（3）0.1A
【解析】
【详解】解：（1）滑片P在a端时，滑动变阻器接入电路的电阻为0，根据欧姆定律可得通过R0的电流
（2）定值电阻和滑动变阻器串联接入电路，电压表测滑动变阻器两端的电压，滑片P在b端时，滑动变阻器接入电路最大阻值，根据串联电路电阻规律结合欧姆定律可知此时通过电路的电流最小，串联电路各处电流相等，根据欧姆定律可得此时通过电路的电流
串联电路总电压等于各部分电压之和，滑动变阻器两端的电压
UR=U-U0=6V-2V=4V
滑动变阻器的最大阻值
（3）由（2）知，电路中的最小电流为
答：（1）滑片P在a端时，电压表示数为6V时，的电流为0.3A；
（2）R的最大阻值为40Ω；
（3）闭合开关时，电路中电流的最小值为0.1A。
23. 如图，利用斜面将箱子推进车厢，通常比把箱子直接从地面搬进车厢省力多了。某同学用100N的力沿斜面向上匀速推动箱子，已知箱子的质量为20kg，斜面长3m，高1.2m。（g取10N/kg）
（1）箱子受到的重力；
（2）斜面的机械效率；
（3）箱子受到的摩擦力。
【答案】（1）200N；（2）80%；（3）20N
【解析】
【详解】解：（1）箱子受到的重力
（2）推力所做的总功
推力做的有用功
斜面的机械效率
（3）沿斜面推动箱子，克服斜面对箱子的摩擦力做的功是额外功
由可得箱子受到摩擦力
答：（1）箱子受到的重力为200N；
（2）斜面的机械效率为80%；
（3）箱子受到的摩擦力为20N。
VI、Cmprehensiveabilities（本大题3小题，共21分）
24. 小红和同学在做“探究导体中电流与电阻的关系”的实验中，实验器材有：4节干电池、电流表、电压表、四个定值电阻（5Ω、10Ω、20Ω、30Ω各一只），滑动变阻器M（30Ω 2A）（60Ω 1A）以及开关、导线若干：
（1）图甲的电路中，甲为 ________、乙为 ________（选填“电压表”或“电流表”）；
（2）电路连接完成后，滑动变阻器滑片应移到 _____（选填“A”或“B”）端，目的是 ___________，本次实验过程中，滑动变阻器的另一个作用是 _________________；
（3）闭合开关，电流表有示数，电压表无示数，若电路中只有一处故障，可能是__________；
（4）排除故障后，小红先将5Ω的电阻连入电路中，移动滑动变阻器的滑片至适当位置，电流表的示数如图乙所示，此时电路中的电流为 _________A。她接下来用10Ω的电阻替换5Ω电阻后，移动滑动变阻器的滑片，眼睛应注意观察 ________（选填“电流表”或“电压表”），直至其示数为 _________。
【答案】 ①. 电流表 ②. 电压表 ③. B ④. 为了保护电路 ⑤. 保持电阻R两端的电压不变 ⑥. 电阻R短路 ⑦. 0.48 ⑧. 电压表 ⑨. 2.4V
【解析】
【详解】（1）[1] [2] 由图甲可知，甲电表串联在电路中，因此甲表应为电流表，则乙电表为电压表，测电阻R两端电压。
（2）[3] [4] [5] 为了保护电路，闭合开关前，应将滑动变阻器滑片移到最大阻值处，即滑片应移到B端。
探究导体中电流与电阻的关系实验中，应保持电阻两端的电压不变，滑动变阻器的另一个作用是保持电阻R两端的电压不变。
（3）[6] 闭合开关，电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的电阻R短路了。
（4）[7] [8] [9] 由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流表示数为0.48A，则电阻R两端的电压为
将定值电阻由5Ω改接成10Ω的电阻，电阻增大，根据串联电路分压特点可知，其分得的电压增大，探究电流与电阻的关系实验中，应控制电阻两端电压不变，根据串联分压特点可知，应增大滑动变阻器分得的电压，故应增大滑动变阻器连入电路中的电阻，眼睛观察电压表，使电压表示数为2.4V不变。
25. 同学们用“伏安法”测小灯泡的电阻，已知小灯泡正常工作电压为2.5V，电阻约为10Ω
（1）请将图甲的电路连接完整_____；
（2）小明连接好最后一根导线时小灯泡就立即发光，他连接电路过程中操作不当之处是 _____；
（3）调节滑动变阻器滑片P的位置，并将小灯泡在多个工作状态下，电压表、电流表的示数，电流表的示数如图乙所示，则它正常发光时的电阻为 __________；
（4）某小组将多次测量的电阻数据求平均值作为小灯泡的电阻大小，你认为这样处理数据是 ________（选填“合理”或“不合理”）的，原因是：________；
（5）小红想用“伏安法”测一个未知的定值电阻Rx大小，但她没有电流表可以使用，只有一个电压表和另外一个已知阻值为R0的电阻，她设计了如图丙所示的电路，也测算出了Rx的大小，请分析她实验的测算步骤，并补充完整：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②_____________，记下此时电压表读数为U，即为电源电压；
③请写出未知电阻Rx阻值表达式：Rx＝_________。
【答案】 ①. 见解析 ②. 开关没有断开 ③. 8.33Ω ④. 不合理 ⑤. 小灯泡的电阻会受温度的影响 ⑥. 闭合开关S、S1 ⑦.
【解析】
【详解】（1）[1]实验中，灯泡与变阻器串联，电压表测量灯泡电压，电流表测量电路电流，灯泡的额定电压为2.5V，则电压表的量程选用0~3V；电路最大电流为
则电流表的量程选用0~0.6A，变阻器的连线一上一下，如图所示：
（2）[2]小明连接好最后一根导线时小灯泡就立即发光，说明他连接电路过程中开关没有断开，接完最后一根导线，电路就处于接通状态。
（3）[3]当小灯泡正常发光时，图乙得，电流表的分度值为0.02A，示数为0.3A，由欧姆定律得，它正常发光时的电阻为
（4）[4][5]小灯泡的电阻会受温度的影响，不同电压笑，灯泡的温度不同，灯泡的电阻不同，因此小组将多次测量的电阻数据求平均值作为小灯泡的电阻大小，这样处理数据是不合理的。
（5）[6][7]由图丙得：
①闭合开关S、断开开关S1，两电阻串联，电压表测出待测电阻Rx两端的电压，为U1；
②闭合开关S、S1，电路化为电阻Rx的简单电路，电压表测量电源电压，记下此时电压表读数为U，即为电源电压；
③两电阻串联时，流过Rx的电流为
由欧姆定律得，电阻Rx阻值表达式
26. 阅读回答问题。
小米科技的测温手环
某型号的蓝牙测温手环如图甲所示，主要由温度传感模块、蓝牙模块两个部分组成。
温度传感模块中，有一个高灵敏度的热敏电阻，热敏电阻外部与导热金属片密切接触。佩戴测温手环时，热敏电阻阻值变化，电路中电流变大。温度传感器中的测温芯片能根据电路中电流大小算出热敏电阻的温度，从而实现体温的实时监测。
测温手环一般配有智能休眠仓。有些测温手环是通过判断温度变化来实现自动开关的。测温手环放入智能休眠仓后，若环境温度低于某个设定的温度或者手环检测到的温度长时间不发生变化，则测温手环中的金属片与热敏电阻分离。
还有些测温手环是依靠内置的霍尔元件实现“休眠”的。霍尔元件是一种对磁场敏感的电子元器件，当它周围存在较强的磁场时，可以断开测温手环的电路。因此，这类测温手环的智能休眠仓下面需要预埋一个磁体。
（1）蓝牙模块是通过 ________（选填“电磁波”、“红外线”或“超声波”）与手机传递信息的；
（2）导热金属片的内能是通过 ________的方法改变的；
（3）霍尔元件在测温手环的电路中相当于 _______（选填“开关”、“电源”或“用电器”）；
（4）小华将三个废旧手环的测温头拆下后分别接入如图乙所示的电路，获得了图丙所示的三个测温头的电流一温度图象，其中灵敏度最高的测温头是 _____；
A.A图线所对应的测温头
B.B图线所对应的测温头
C.C图线所对应的测温头
D.无法判断
（5）热敏电阻是由 ________材料制成的，主要成分是锗、硅等。
【答案】 ①. 电磁波 ②. 热传递 ③. 开关 ④. A ⑤. 半导体
【解析】
【详解】（1）[1]电磁波可以传递信息且传播速度很快，所以蓝牙模块是通过电磁波将温度数据传送给数据处理中心，实现对体温的实时监测，所以蓝牙模块是通过电磁波与手机传递信息的。
（2）[2]导热金属片从周围环境中吸收热量，所以导热金属片的内能是通过热传递的方式改变的。
（3）[3]霍尔元件是一种对磁场敏感的电子元器件，当它周围存在较强的磁场时，可以断开测温手环的电路，故相当于电路中开关的作用。
（4）[4]由题意可知，温度变化相同，电流变化大，灵敏度高，由图乙可知，A图线，回路电流随温度变化最明显，故灵敏度最高“测温头”是A图线对应的探头，故A符合题意，BCD不符合题意。
故选A。
（5）[5]锗、硅是半导体材料，热敏电阻的主要成分是锗、硅，所以热敏电阻是由半导体材料制成的。时间/min
0
2
4
6
8
10
T水/℃
5
10
15
20
25
30
T油/℃
5
15
25
35
45
55
实验序号
电压U/V
电流I/A
电阻R/Ω
灯泡发光情况
1
1.0
0.22
4.55
不亮
2
1.5
0.26
5.88
较弱
3
20
0.28
7.14
较亮
4
2.5
正常
5
3
很亮
相关试卷
广东省惠州市大亚湾经开区西区实验学校2023-2024学年九年级上学期期中物理试题（原卷版+解析版）： 这是一份广东省惠州市大亚湾经开区西区实验学校2023-2024学年九年级上学期期中物理试题（原卷版+解析版），文件包含精品解析广东省惠州市大亚湾经开区西区实验学校2023-2024学年九年级上学期期中物理试题原卷版docx、精品解析广东省惠州市大亚湾经开区西区实验学校2023-2024学年九年级上学期期中物理试题解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
福建省泉州中远学校2023-2024学年九年级上学期期中物理试题（原卷版+解析版）： 这是一份福建省泉州中远学校2023-2024学年九年级上学期期中物理试题（原卷版+解析版），文件包含精品解析福建省泉州中远学校2023-2024学年九年级上学期期中物理试题原卷版docx、精品解析福建省泉州中远学校2023-2024学年九年级上学期期中物理试题解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
广东省湛江市寸金培才学校2022-2023学年九年级上学期期中考试物理试题（原卷版+解析版）： 这是一份广东省湛江市寸金培才学校2022-2023学年九年级上学期期中考试物理试题（原卷版+解析版），文件包含精品解析广东省湛江市寸金培才学校2022-2023学年九年级上学期期中考试物理试题原卷版docx、精品解析广东省湛江市寸金培才学校2022-2023学年九年级上学期期中考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
