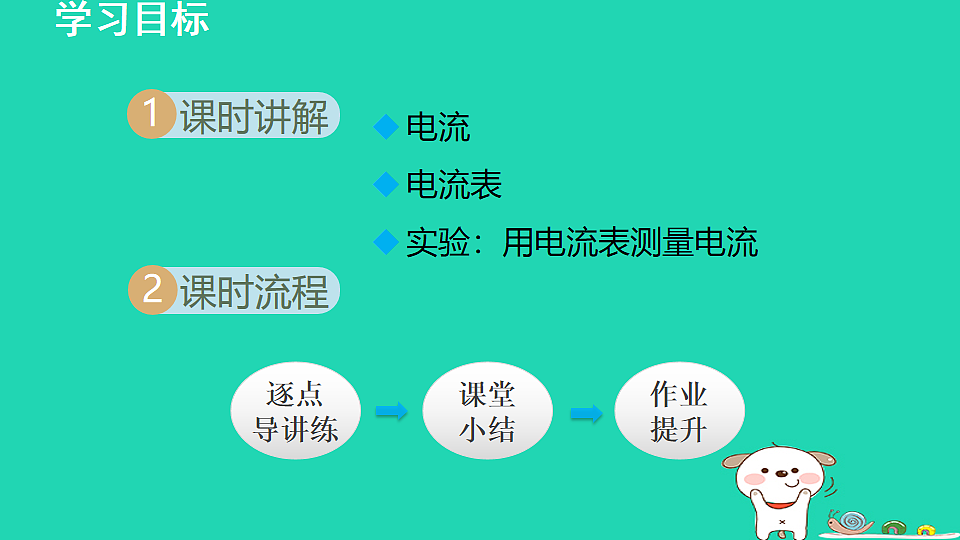

电流电流表实验：用电流表测量电流

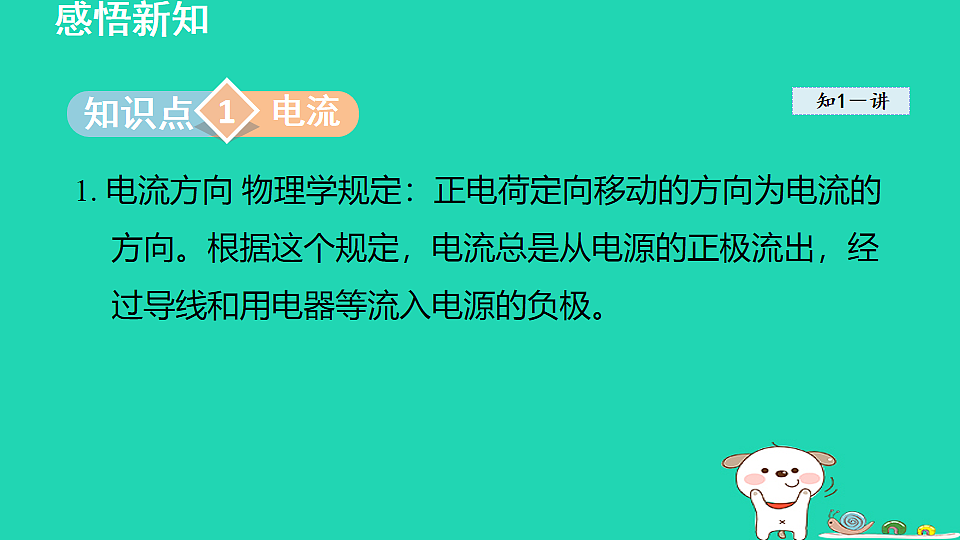

1. 电流方向 物理学规定：正电荷定向移动的方向为电流的方向。根据这个规定，电流总是从电源的正极流出，经过导线和用电器等流入电源的负极。

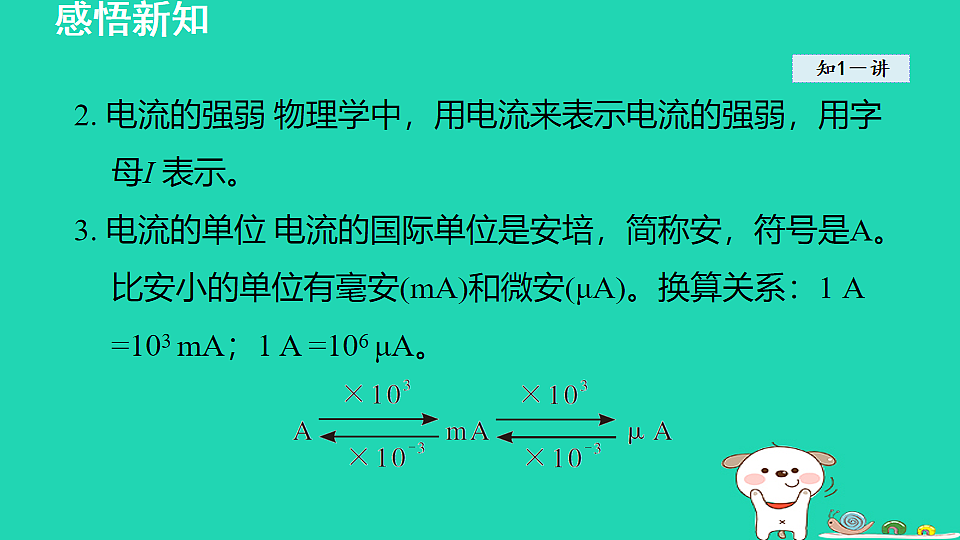

2. 电流的强弱 物理学中，用电流来表示电流的强弱，用字母I 表示。3. 电流的单位 电流的国际单位是安培，简称安，符号是A。比安小的单位有毫安(mA)和微安(μA)。换算关系：1 A =103 mA；1 A =106 μA。

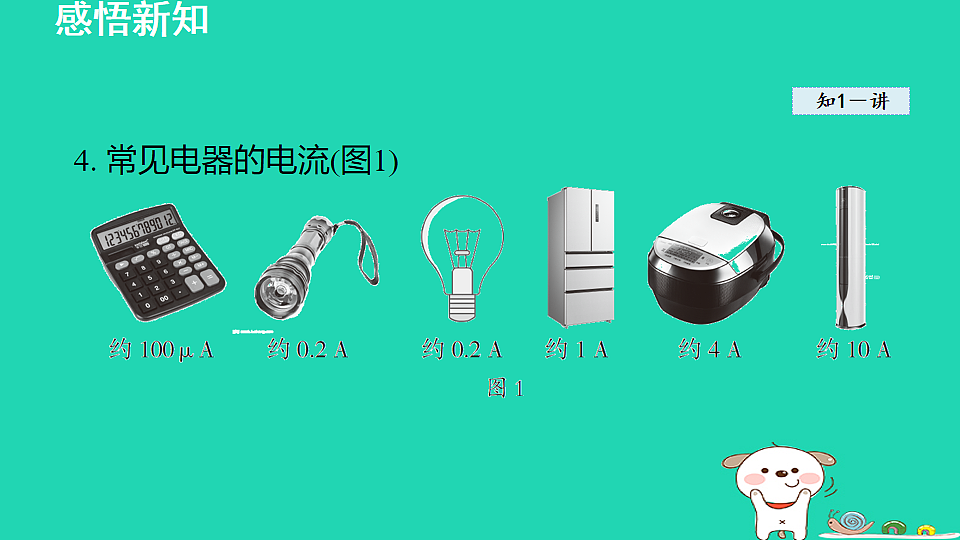

4. 常见电器的电流(图1)

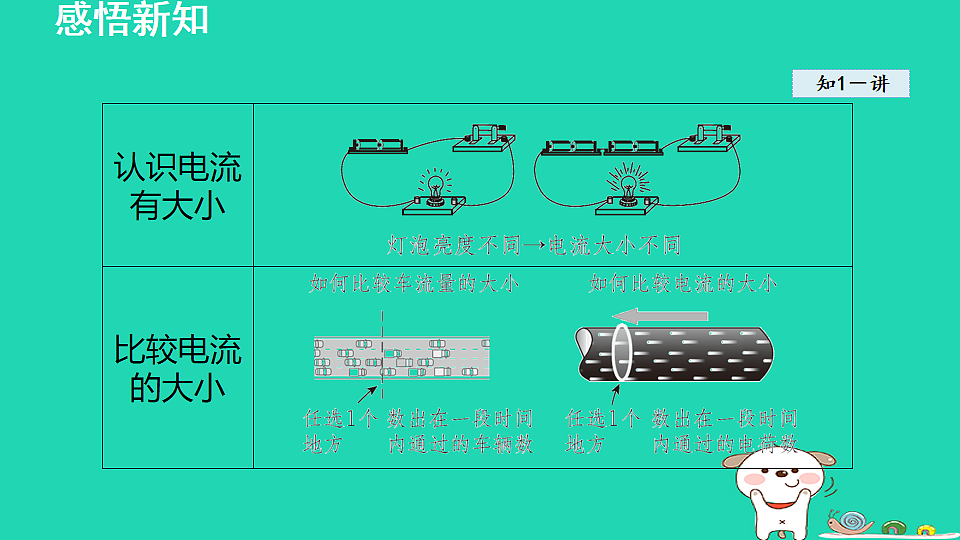

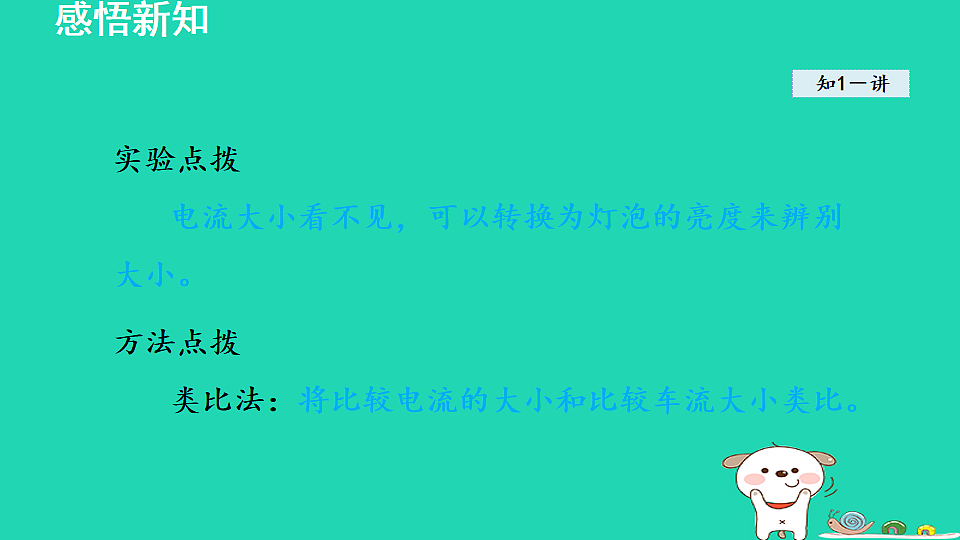

实验点拨电流大小看不见，可以转换为灯泡的亮度来辨别大小。
方法点拨类比法：将比较电流的大小和比较车流大小类比。

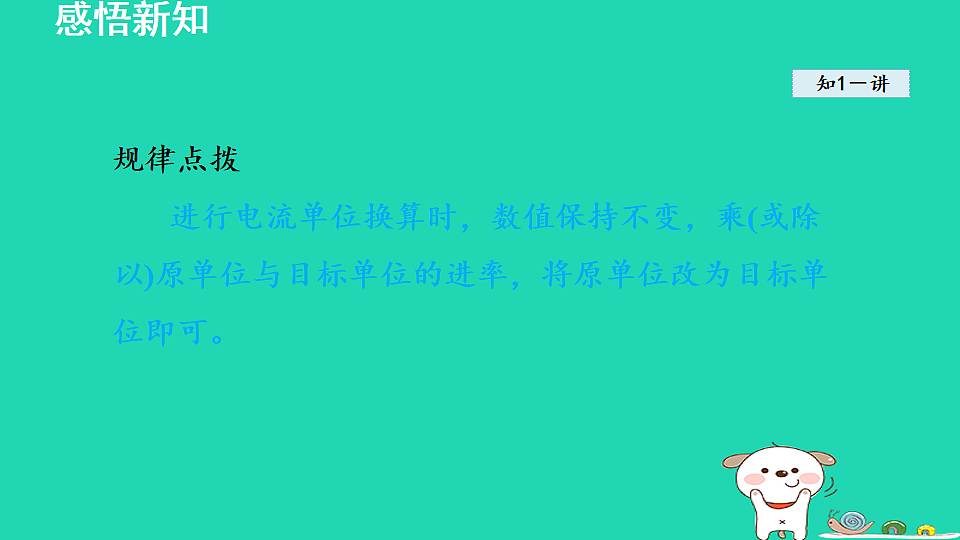

规律点拨进行电流单位换算时，数值保持不变，乘(或除以)原单位与目标单位的进率，将原单位改为目标单位即可。
下列家用电器正常工作时的电流接近0.1A的是( )
解析：电冰箱的工作电流约为1 A，故A 错误；电视机的工作电流约为0.5 A，故B 错误；节能灯的工作电流约为0.1 A，故C 正确；电饭锅的工作电流约为4 A，故D 错误。
方法点拨排除法解选择题：根据对家用电器的了解，排除与生活实际相差较远的选项，找出符合生活实际的答案。
电流表是测量电流大小的仪器，在电路图中的符号是“ ”。
1. 电流表的构造及作用”
归纳总结电流表的使用：
知识归纳根据电流表指针的偏转情况判断电流表连接的错误：
[中考·兰州]如图2 所示，在练习使用电流表的实验中，某同学发现电流表0～3 A 的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )A. 0.42 A B. 0.44 A C. 2.2 A D. 2.4 A
解析：在电流表的同一刻度处，0～3 A 量程的读数是0～0.6 A 量程读数的5 倍，即电流表使用“0～3 A”的量程时，指针恰好指在“0～0.6 A”量程的0.4 4 A 位置，读数应为0.4 4 A×5=2.2 A。
某同学做使用电流表测量通过某一灯泡的电流的实验，正确连接电路后，闭合开关，发现电流表的指针偏转到如图3 所示的位置，于是他立即断开开关。则：
(1)测量时产生这种现象的原因是______________________；(2)该同学为了完成实验，下一步应该采取的措施是________________。
解析：由图可知，指针偏转超出了刻度盘上的最大刻度，所以选用的电流表量程太小了，为了完成实验，应使用0 ~3 A 量程测量。
改接0 ~ 3 A 量程
技巧点拨理解电流表不同量程间的关系：(1)同一位置，选择大小不同量程，大量程是小量程的几倍，则按大量程读数是按小量程读数的几倍。(2)同一电流，指针指在不同位置，接小量程偏转的格数是大量程时的几倍，则大量程就是小量程的几倍。
实验：用电流表测量电流
易错提醒1. 连接电路时，开关要断开。2. 一般从电源正极开始连接。
交流讨论测通过灯泡的电流时电流表应该选择哪个量程？
讨论结果一般小灯泡正常发光时电流大约为0.3 A，故电流表选择0~ 0.6 A 量程。
