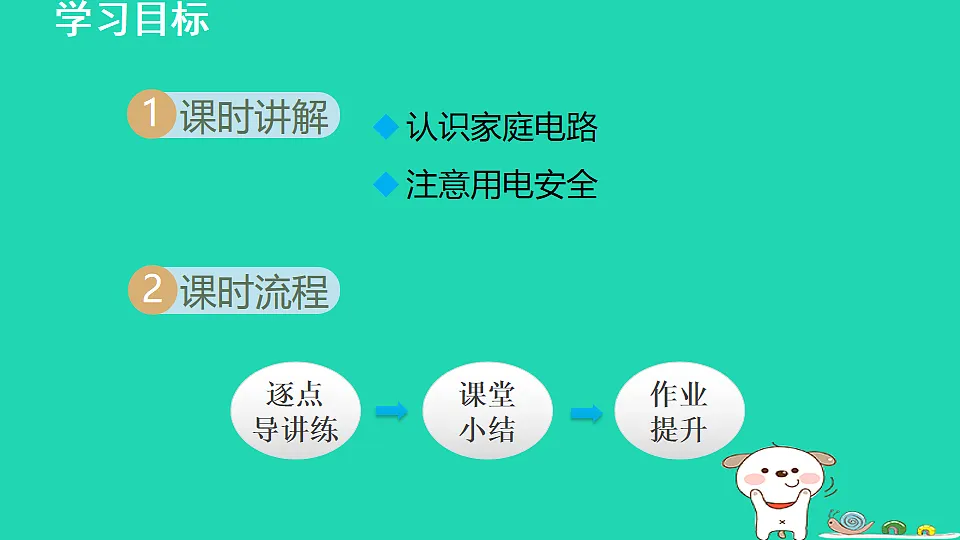

认识家庭电路注意用电安全

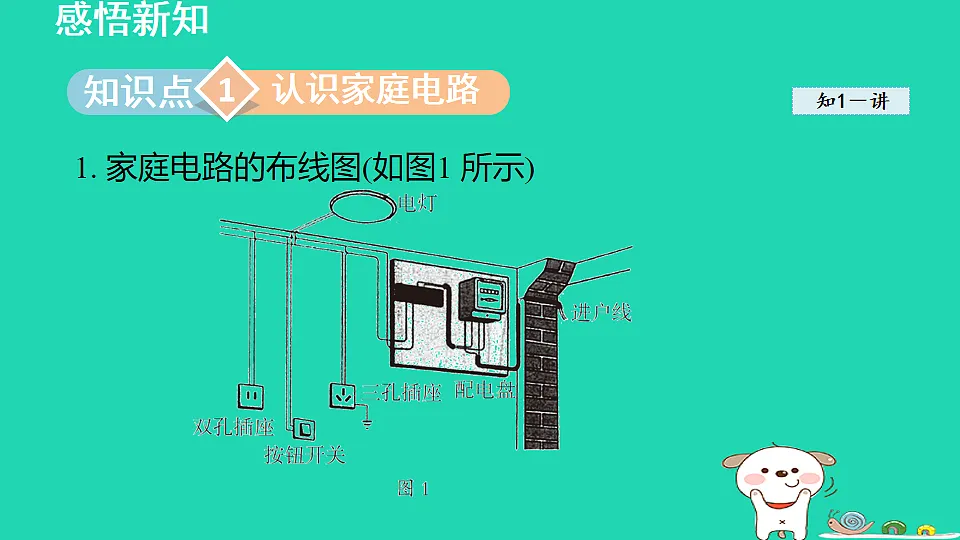

1. 家庭电路的布线图(如图1 所示)

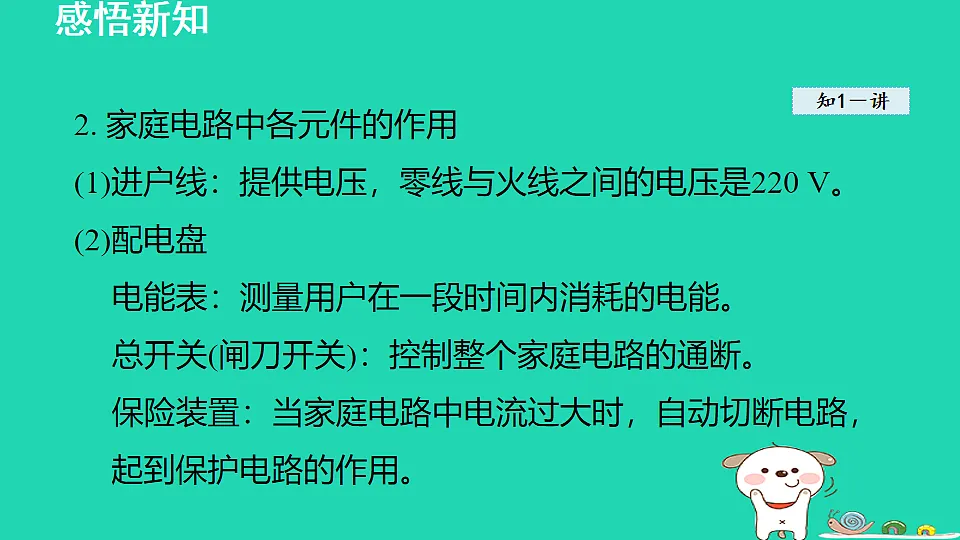

2. 家庭电路中各元件的作用(1)进户线：提供电压，零线与火线之间的电压是220 V。(2)配电盘电能表：测量用户在一段时间内消耗的电能。总开关(闸刀开关)：控制整个家庭电路的通断。保险装置：当家庭电路中电流过大时，自动切断电路，起到保护电路的作用。

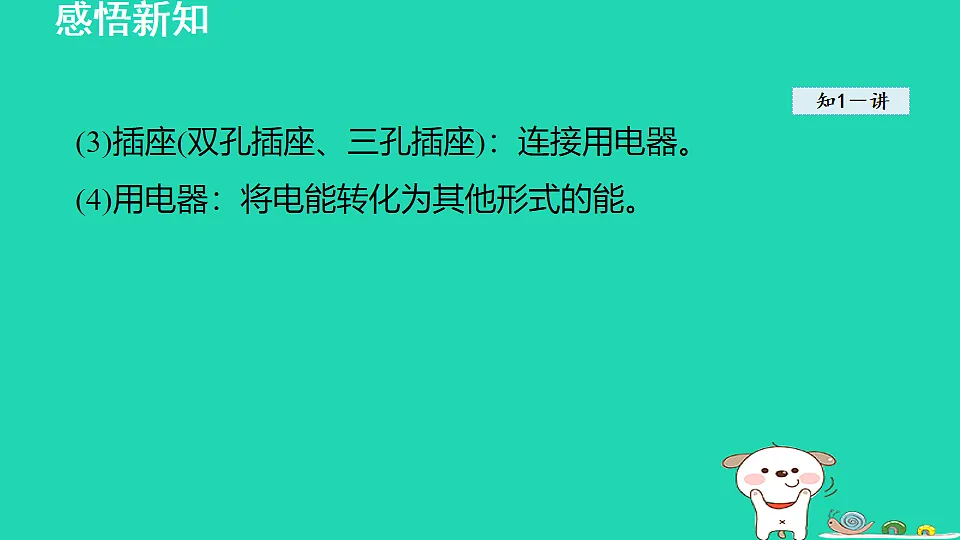

(3)插座(双孔插座、三孔插座)：连接用电器。(4)用电器：将电能转化为其他形式的能。

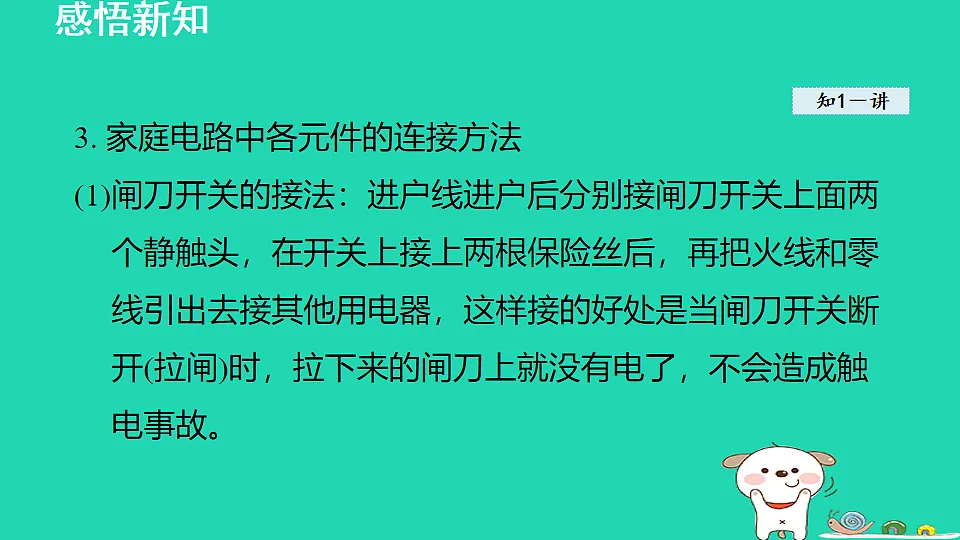

3. 家庭电路中各元件的连接方法(1)闸刀开关的接法：进户线进户后分别接闸刀开关上面两个静触头，在开关上接上两根保险丝后，再把火线和零线引出去接其他用电器，这样接的好处是当闸刀开关断开(拉闸)时，拉下来的闸刀上就没有电了，不会造成触电事故。

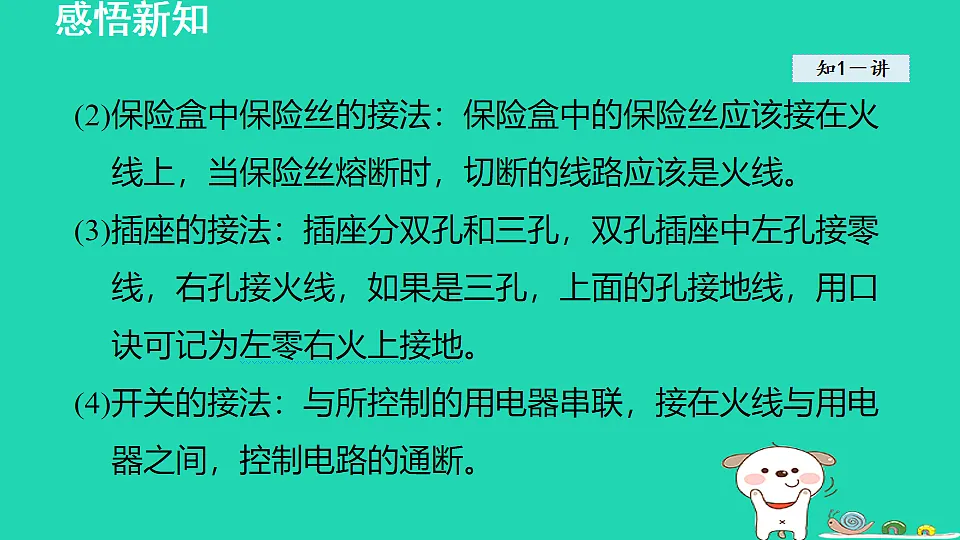

(2)保险盒中保险丝的接法：保险盒中的保险丝应该接在火线上，当保险丝熔断时，切断的线路应该是火线。(3)插座的接法：插座分双孔和三孔，双孔插座中左孔接零线，右孔接火线，如果是三孔，上面的孔接地线，用口诀可记为左零右火上接地。(4)开关的接法：与所控制的用电器串联，接在火线与用电器之间，控制电路的通断。

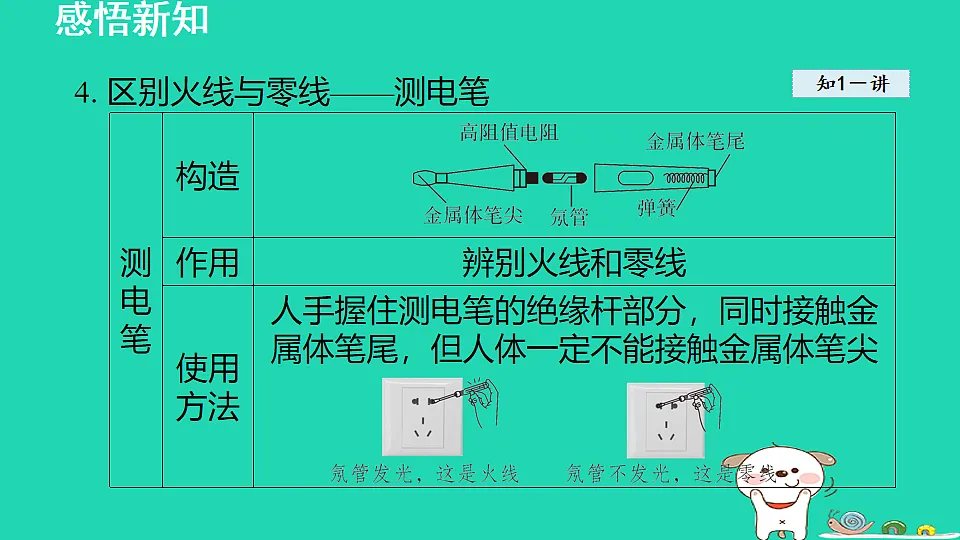

4. 区别火线与零线——测电笔
深度理解现在新建的居民楼电路中的保险装置一般采用空气开关，安装在电能表的后面，当电路中的电流过大，或者漏电、触电时，空气开关会自动切断电路，切断电源，俗称跳闸。
拓展说明1. 保险丝：用电阻率比较大而熔点比较低的铅锑合金制成的。2. 保险丝熔断后，更换保险丝时，千万不能用铁丝或者铜丝来代替，因为铁丝或者铜丝熔点较高，电流过大时，不能及时熔断，起不到保护作用。
技巧点拨测电笔的正确用法：手一定接触笔尾金属体，笔尖金属体接触导体。
[中考·益阳]如图所示是上端有金属帽的测电笔的四种使用方法，其中使用方法正确的是( )
解题秘方：理解测电笔的工作原理和正确使用测电笔。
解析：A图中使用测电笔时，手没有接触笔尾金属体，故A错误；B 图中使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；C图中使用测电笔时，手接触笔尖金属体，故C 错误；D 图中使用测电笔时，手接触笔尾金属体，笔尖金属体接触被测导线，故D 正确。
深度理解测电笔的工作原理: 如果被测导线是火线，电流经过测电笔，再经过人体，流入大地，构成通路，氖管就会发光；如果金属体笔尖接触的是零线，氖管中不会有电流通过，也就不会发光。虽然有电流通过人体，但是由于测电笔的电阻很大，通过人体的电流很小，不会对人身造成伤害。
1. 触电 通常所说的触电，是指一定大小的电流通过人体所引起的伤害事故。实验表明，当2 mA 左右的电流通过人体时，会使人产生麻的感觉；超过10 mA 的电流，就能使人感到剧痛，甚至神经麻痹，呼吸困难，有生命危险；电流达到1 0 0 mA 时，3 s 就可使人窒息，心脏停止跳动。大量事实表明：不高于3 6 V 的电压才是安全电压。
深度理解由欧姆定律知，通过人体电流的大小取决于加在人体上的电压和人体的电阻，不同人的电阻大小一般不相同，同一个人的电阻随皮肤的潮湿程度的变化而变化，还可能随其他因素而变化， 所以不高于36V 的电压是安全电压，但不是绝对的。
2. 家庭常见的触电类型示意图(图3)都是人体直接或间接接触火线引起的。
3. 触电的解救 切断电源，注意自身安全。4. 安全用电的行为保障——四不不接触低压带电体；不靠近高压带电体。不弄湿用电器，不损坏电器设备中的绝缘体。
5. 安全用电的安装保障——三要(图4)
深度思考 用电器金属外壳为什么要接地？
深度理解当家用电器漏电或因火线绝缘皮破损与外壳接通时，会使外壳带电，人接触外壳会触电，如图6；
如图7：当外壳接地后，即使金属外壳带电，外壳所带的电也会经接地导线流走，人接触外壳不会触电。因为此时人和地线并联在外壳和大地之间，由于地线电阻小，所以电流几乎都从地线流入大地。
深度理解开关接火线为什么更安全？
[中考·济南]如图8 所示是一些与用电有关的现象，
符合安全用电原则的是( )A . 甲图中电源线老化破损仍继续使用B . 乙图中爬树取下落在电线上的风筝C . 丙图中用湿手去插或拔吹风机的插头D . 丁图中电冰箱金属外壳已可靠接地
解题秘方：应用安全用电的“四不”与“三要”知识来解答本题。
解析：使用绝缘皮破损的导线，易引发触电事故，故A 错误；安全用电的原则：不接触低压带电体，不靠近高压带电体，爬树取下落在电线上的风筝，易引发触电事故，故B错误；水是导体，用湿手去插或拔吹风机的插头，容易发生触电事故，故C 错误；带金属外壳的用电器，外壳一定要接地，防止因外壳漏电而发生触电事故，故D 正确。
