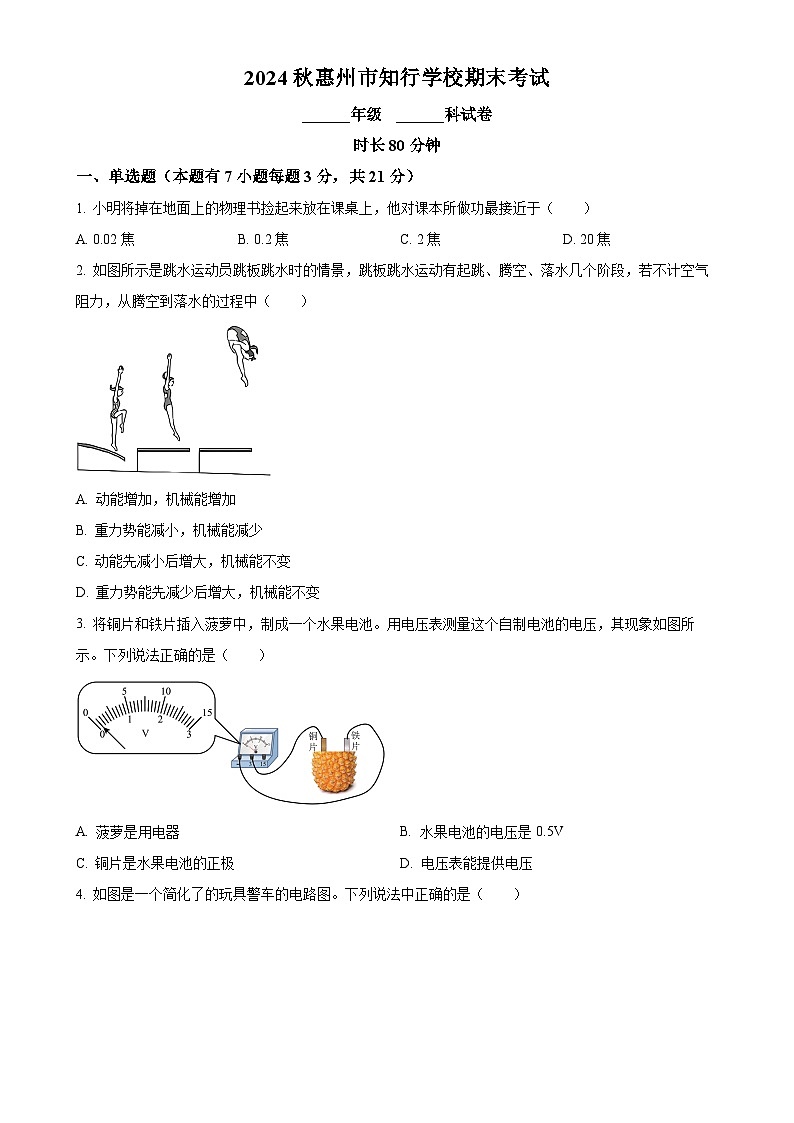

广东省惠州市惠阳区惠州市知行学校九年级上学期期末物理试题（原卷版）-A4

这是一份广东省惠州市惠阳区惠州市知行学校九年级上学期期末物理试题（原卷版）-A4，共9页。试卷主要包含了单选题，实验题，计算题，综合能力题等内容，欢迎下载使用。
时长80分钟
一、单选题（本题有7小题每题3分，共21分）
1. 小明将掉在地面上的物理书捡起来放在课桌上，他对课本所做功最接近于（ ）
A. 0.02焦B. 0.2焦C. 2焦D. 20焦
2. 如图所示是跳水运动员跳板跳水时的情景，跳板跳水运动有起跳、腾空、落水几个阶段，若不计空气阻力，从腾空到落水的过程中（ ）
A. 动能增加，机械能增加
B. 重力势能减小，机械能减少
C. 动能先减小后增大，机械能不变
D. 重力势能先减少后增大，机械能不变
3. 将铜片和铁片插入菠萝中，制成一个水果电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A. 菠萝是用电器B. 水果电池的电压是0.5V
C. 铜片是水果电池的正极D. 电压表能提供电压

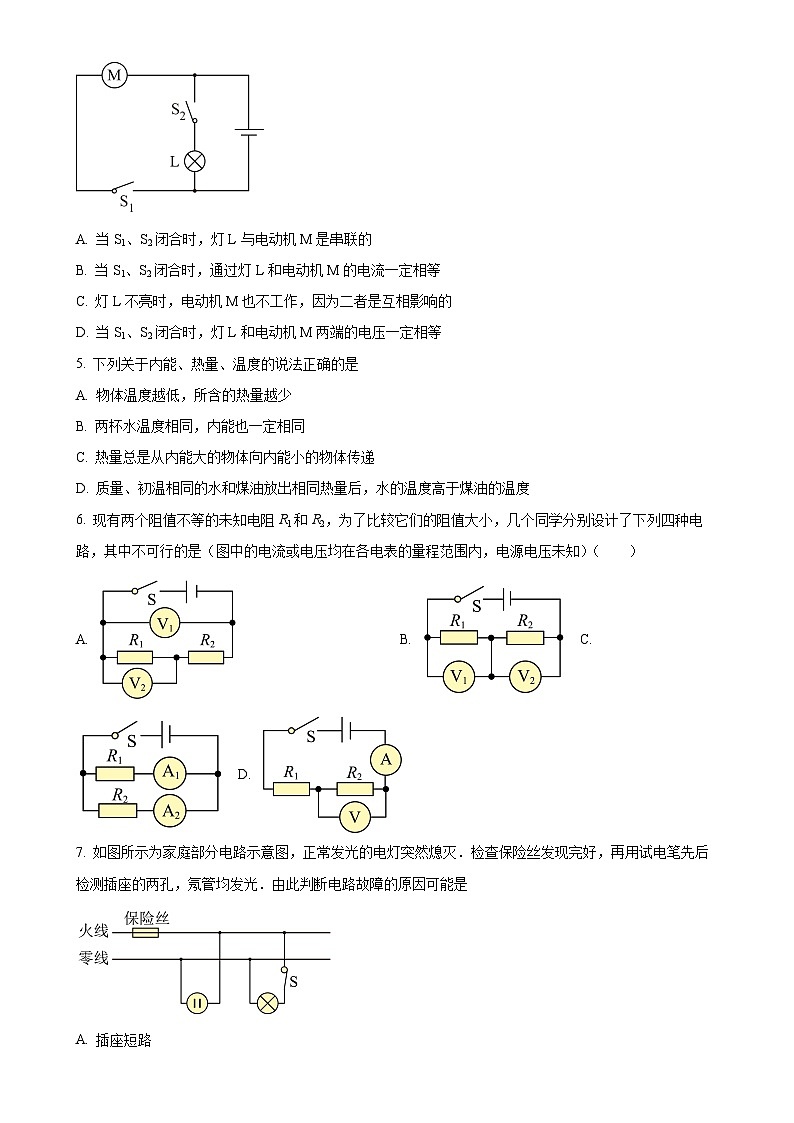

4. 如图是一个简化了的玩具警车的电路图。下列说法中正确的是（ ）
A. 当S1、S2闭合时，灯L与电动机M是串联的
B. 当S1、S2闭合时，通过灯L和电动机M的电流一定相等
C. 灯L不亮时，电动机M也不工作，因为二者是互相影响的
D. 当S1、S2闭合时，灯L和电动机M两端的电压一定相等
5. 下列关于内能、热量、温度的说法正确的是
A. 物体温度越低，所含的热量越少
B. 两杯水温度相同，内能也一定相同
C. 热量总是从内能大的物体向内能小的物体传递
D. 质量、初温相同的水和煤油放出相同热量后，水的温度高于煤油的温度
6. 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了下列四种电路，其中不可行的是（图中的电流或电压均在各电表的量程范围内，电源电压未知）（ ）
A. B. C. D.
7. 如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是
A. 插座短路
B. 进户的火线断路
C. 进户的零线断路
D. 电灯的灯丝断路

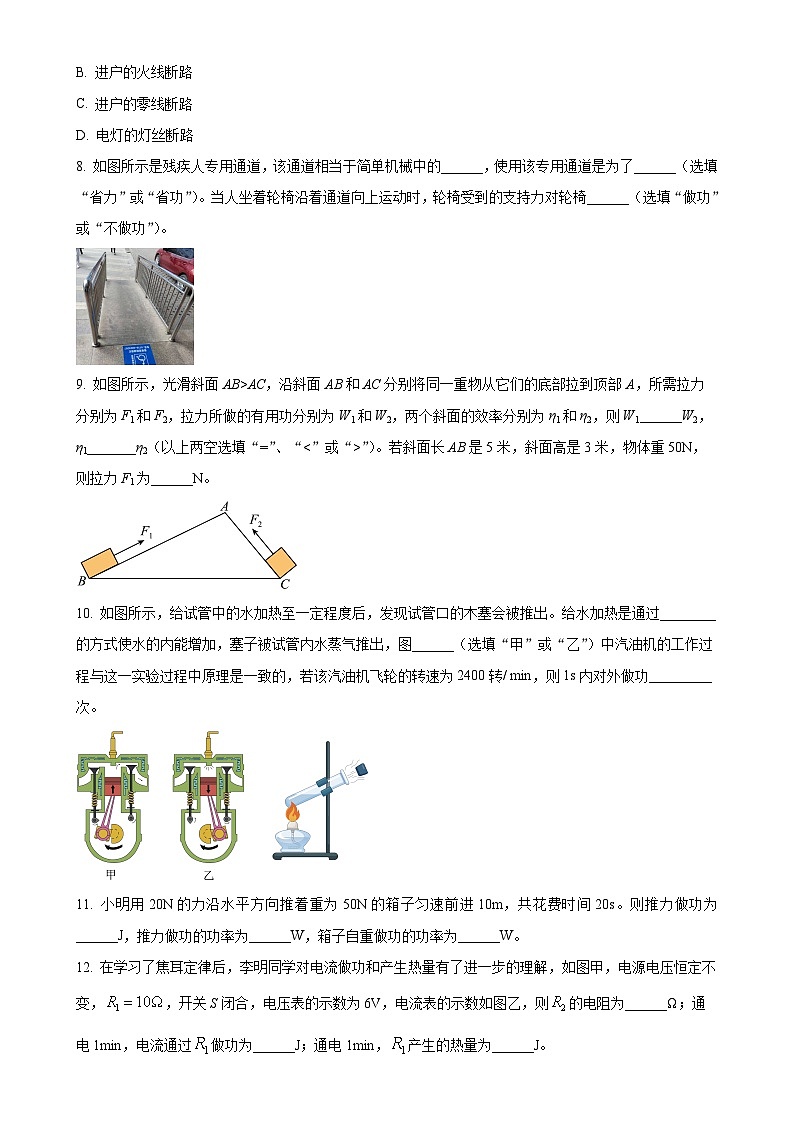

8. 如图所示是残疾人专用通道，该通道相当于简单机械中的______，使用该专用通道是为了______（选填“省力”或“省功”）。当人坐着轮椅沿着通道向上运动时，轮椅受到的支持力对轮椅______（选填“做功”或“不做功”）。
9. 如图所示，光滑斜面AB>AC，沿斜面AB和AC分别将同一重物从它们的底部拉到顶部A，所需拉力分别为F1和F2，拉力所做的有用功分别为W1和W2，两个斜面的效率分别为η1和η2，则W1______W2，η1_______η2（以上两空选填“=”、“”）。若斜面长AB是5米，斜面高是3米，物体重50N，则拉力F1为______N。
10. 如图所示，给试管中的水加热至一定程度后，发现试管口的木塞会被推出。给水加热是通过________的方式使水的内能增加，塞子被试管内水蒸气推出，图______（选填“甲”或“乙”）中汽油机的工作过程与这一实验过程中原理是一致的，若该汽油机飞轮的转速为2400转/ min，则1s内对外做功_________次。
11. 小明用20N的力沿水平方向推着重为50N的箱子匀速前进10m，共花费时间20s。则推力做功为______J，推力做功的功率为______W，箱子自重做功的功率为______W。
12. 在学习了焦耳定律后，李明同学对电流做功和产生热量有了进一步的理解，如图甲，电源电压恒定不变，，开关S闭合，电压表的示数为6V，电流表的示数如图乙，则的电阻为______Ω；通电1min，电流通过做功为______J；通电1min，产生的热量为______J。
13. 街边路灯总是同时亮，同时灭，它们是 ________ (填“串联”或“并联”)的，要达到如此效果，对开关的安装要求是 ______ ，如下页图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是 ________ (填“串联”或“并联”)的.
14. 如图所示的电路中，只闭合时，和________连接；闭合、，断开时，和________连接；同时闭合、、，将会发生________现象.
15. 请在图中两个虚线方框内画出干电池和电压表的元件符号，闭合开关S后，使小灯泡L1和L2组成串联电路．
（ ）
16. 按以下设计要求，用笔画线代替导线在图中完成相应的实物连接图(导线不能交叉)．
要求：
①开关S控制两灯；②开关S1只控制灯L1；③电流表只测通过灯L2的电流．
（ ）
17. 请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
（ ）
四、实验题（共19分）
18. 如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平向右运动直至停止。
（1）实验中是通过观察______来判断钢球的动能大小．用到的实验方法是______。
（2）让不同钢球从斜面的同一高度由静止滚下，目的是使______相同，从而探究钢球的动能大小与______的关系。
（3）换用质量相同的钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与______的关系。
（4）木块最终会停下来的主要原因是______。
（5）如果木块在运动过程中所受的摩擦力为0，木块将______。
19. 利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”。操作如下：
（1）在两烧杯中分别装入初温度相同且______相等的沙子和水；
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为______℃。根据实验数据绘制成温度与时间的关系图象，如图丙所示；
（3）实验中，是通过比较______（选填“温度计上升示数”或“酒精灯加热时间”）来间接反映沙子和水吸收的热量；
（4）分析图象可知，对于质量相等的沙子和水，升温较快的是______；若使两者升高相同的温度，则______吸收的热量较多。
20. 小美利用如图甲电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲电路图将图乙实物图补充完整，要求滑片左移时电流变小，（导线不允许交叉）。
（2）实验中多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到如图丙图象。
①由实验图象可得出的结论：______。
②上述实验中，小明利用5Ω的电阻完成实验后，接下来的操作是：将10Ω的电阻接入电路中，闭合开关，向______（选填“左”“右”）移动滑片，使电压表示数为______V，读出电流表的示数。
（3）为完成整个实验，根据上述定值电阻，应选择最大阻值至少为______Ω的滑动变阻器，若实验室只有标有“50Ω 0.3A”的滑动变阻器，上述定值电阻中有______个不能够完成上述试验。
（4）探究过程中多次实验的目的是：______。
五、计算题（每题6分共12分）
21. 用如图所示的滑轮组在5s内将一个重300N的物体匀速提升2m，所用的拉力F为125N，不计绳重及摩擦，求：
（1）滑轮组做的有用功；
（2）拉力做功的功率；
（3）滑轮组的机械效率。
22. 电热鞋是一种内置加热系统，可将电能转化为内能的一种功能鞋。如图所示是某款电热鞋的简化工作电路图，电源电压恒为，和为发热电阻丝、只闭合开关时低温挡工作，开关、都闭合时高温挡工作。，高温挡的功率是低温挡功率的3倍。忽略电阻丝阻值随温度变化。求：
（1）低温挡时通过的电流；
（2）低温挡的功率；
（3）高温挡工作10min产生的电热。
六、综合能力题
23. 如图所示小昊同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气。
（1）实验中通过观察U形管中______的变化来比较电流通过电阻丝产生热量的多少。下面实验也用这种实验方法的是______（填字母序号）。
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动
（2）若将装置接到电源两端，通电一段时间，发现其中一个U形管液面高度几乎不变，出现该现象的原因可能是______。
（3）______（选填“甲”或“乙”）图所示的装置是用来研究电流通过电阻丝产生的热量与电流的关系，通过______（选填“a”、“b”、“c”或“d”）容器内电阻丝的电流较大。
（4）将甲、乙装置分别接在同一电源上，通电相同时间，______（选填“a”、“b”、“c”或“d”）容器内电阻丝产生的热量最多。
24. 在“测滑轮组机械效率的实验”中得到的数据如表所示，实验装置如图所示。
（1）实验中应沿竖直方向______缓慢拉动弹簧测力计。
（2）小组某同学发现实验过程中边拉动边读数，弹簧测力计示数不稳定，应该静止读数。他的想法是不正确的，因为他没有考虑到______对滑轮组机械效率的影响。
（3）用丁图装置进行实验，得出表中第4次实验数据，请将表中空白的两个数据填写完整。____、____
（4）通过比较1、2两次实验数据可得出结论：使用同一滑轮组提升同一重物时，滑轮组的机械效率与绳子段数______（选填“有关”或“无关”）。
（5）通过比较______两次实验数据可得出结论：同一滑轮组提升重物时，物重越大，滑轮组机械效率越高。（填实验次数的序号）
（6）通过比较3、4两次实验数据可得出结论：不同滑轮组提升相同重物时，动滑轮越重，滑轮组的机械效率越______（填“高”或“低”）。
25. 阅读材料，回答问题：
物体在流体中运动时，会受到阻力作用，该阻力叫做流体阻力。比如飞机、汽车等交通工具运行时，受到空气阻力；人在水中游泳、船在水中行驶时，受到水的阻力。流体阻力大小跟相对运动速度大小有关，速度越大，阻力越大；跟物体的横截面积有关，横截面积越大，阻力越大；跟物体的形状有关，头圆尾尖（这种形状通常叫做流线型）的物体受到的阻力较小。
物体（例如雨滴）从高空由静止下落，速度会越来越大，所受阻力也越来越大，但只要空气阻力仍小于重力，物体就会继续加速下落，当阻力增大到与重力相等时，物体受力平衡，将以此时的速度做匀速直线运动，这个速度通常被称为收尾速度。
某研究小组做了“相同环境下，球形物体收尾速度的大小与质量有什么关系”的实验，取重力加速度为10 N/kg，实验数据见下表：
（1）小型汽车车身的外形常做成流线型，其目的是______；人造地球卫星一般______（选填“需要”或“不需要”）设计成流线型。
（2）雨滴在高空形成后由静止开始下落后，速度越来越大过程中，重力做功的功率______；雨滴匀速下落过程中，机械能______（以上两空均选填“变大”、“不变”或“变小”）。
（3）C小球下落过程中受到的最大阻力为_______ N，此时阻力与重力是一对______（选填“平衡力”或“相互作用力”）。
实验次数
钩码重
钩码上升高度
绳端拉力
绳端移动距离
机械效率
1
4
0.1
2.7
0.2
74%
2
4
0.1
1.8
03
74%
3
8
0.1
3.1
03
86%
4
8
0.1
2.5
小球编号
A
B
C
小球质量m/g
20
30
50
小球半径r/m
0.05
0.05
0.05
小球的收尾速度v收/m·s-1
16
24
40
