陕西省咸阳市兴平市2025-2026学年九年级上学期期末质量调研物理试题（试卷+解析）

这是一份陕西省咸阳市兴平市2025-2026学年九年级上学期期末质量调研物理试题（试卷+解析），共28页。试卷主要包含了本试卷分为第一部分等内容，欢迎下载使用。

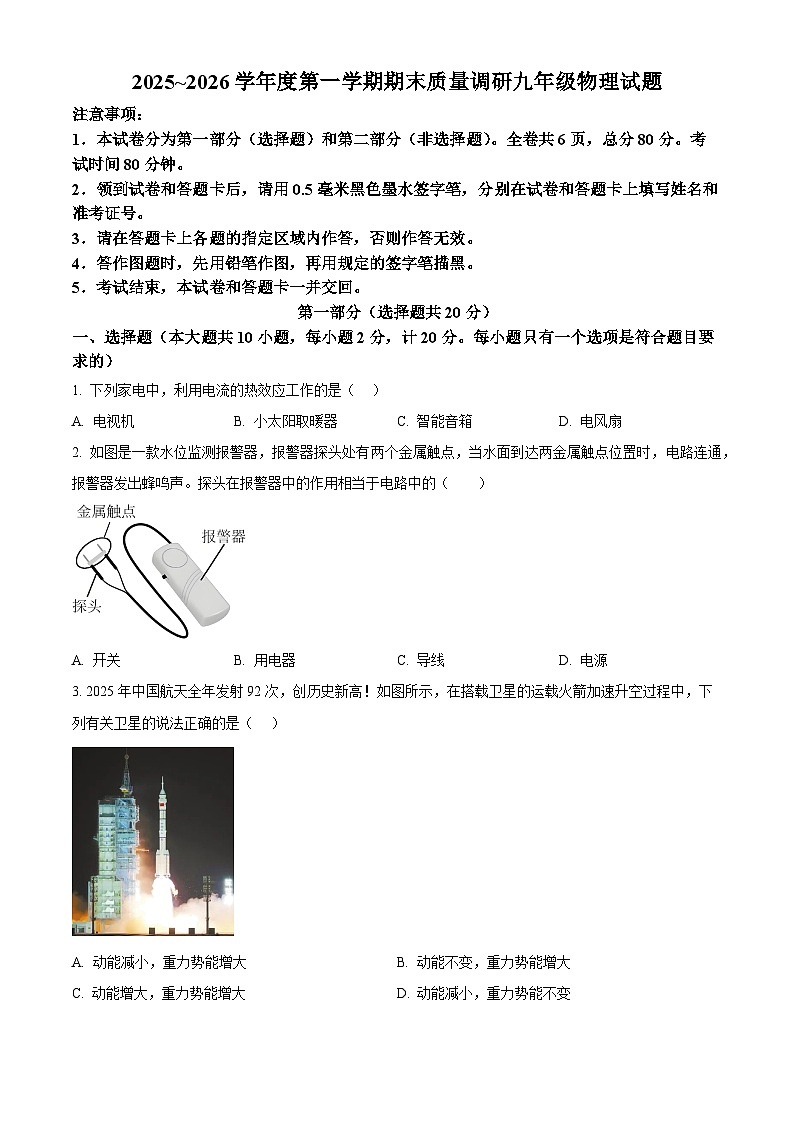

1．本试卷分为第一部分（选择题）和第二部分（非选择题）。全卷共6页，总分80分。考试时间80分钟。
2．领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名和准考证号。
3．请在答题卡上各题的指定区域内作答，否则作答无效。
4．答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5．考试结束，本试卷和答题卡一并交回。
第一部分（选择题共20分）
一、选择题（本大题共10小题，每小题2分，计20分。每小题只有一个选项是符合题目要求的）
1. 下列家电中，利用电流的热效应工作的是（ ）
A. 电视机B. 小太阳取暖器C. 智能音箱D. 电风扇
2. 如图是一款水位监测报警器，报警器探头处有两个金属触点，当水面到达两金属触点位置时，电路连通，报警器发出蜂鸣声。探头在报警器中的作用相当于电路中的（ ）
A. 开关B. 用电器C. 导线D. 电源
3. 2025年中国航天全年发射92次，创历史新高！如图所示，在搭载卫星的运载火箭加速升空过程中，下列有关卫星的说法正确的是（ ）
A. 动能减小，重力势能增大B. 动能不变，重力势能增大
C. 动能增大，重力势能增大D. 动能减小，重力势能不变

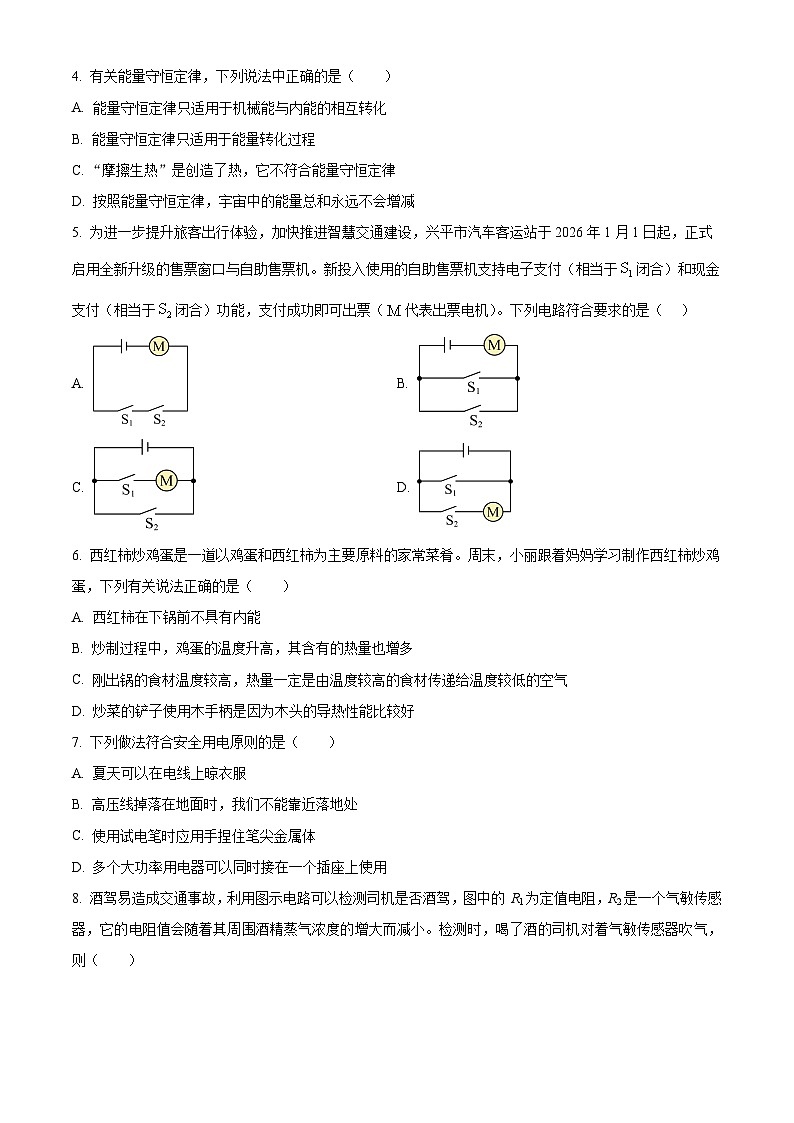

4. 有关能量守恒定律，下列说法中正确的是（ ）
A. 能量守恒定律只适用于机械能与内能的相互转化
B. 能量守恒定律只适用于能量转化过程
C. “摩擦生热”是创造了热，它不符合能量守恒定律
D. 按照能量守恒定律，宇宙中的能量总和永远不会增减
5. 为进一步提升旅客出行体验，加快推进智慧交通建设，兴平市汽车客运站于2026年1月1日起，正式启用全新升级的售票窗口与自助售票机。新投入使用的自助售票机支持电子支付（相当于闭合）和现金支付（相当于闭合）功能，支付成功即可出票（代表出票电机）。下列电路符合要求的是（ ）
A. B.
C. D.
6. 西红柿炒鸡蛋是一道以鸡蛋和西红柿为主要原料的家常菜肴。周末，小丽跟着妈妈学习制作西红柿炒鸡蛋，下列有关说法正确的是（ ）
A. 西红柿在下锅前不具有内能
B. 炒制过程中，鸡蛋的温度升高，其含有的热量也增多
C. 刚出锅的食材温度较高，热量一定是由温度较高的食材传递给温度较低的空气
D. 炒菜的铲子使用木手柄是因为木头的导热性能比较好
7. 下列做法符合安全用电原则的是（ ）
A. 夏天可以在电线上晾衣服
B. 高压线掉落在地面时，我们不能靠近落地处
C. 使用试电笔时应用手捏住笔尖金属体
D. 多个大功率用电器可以同时接在一个插座上使用

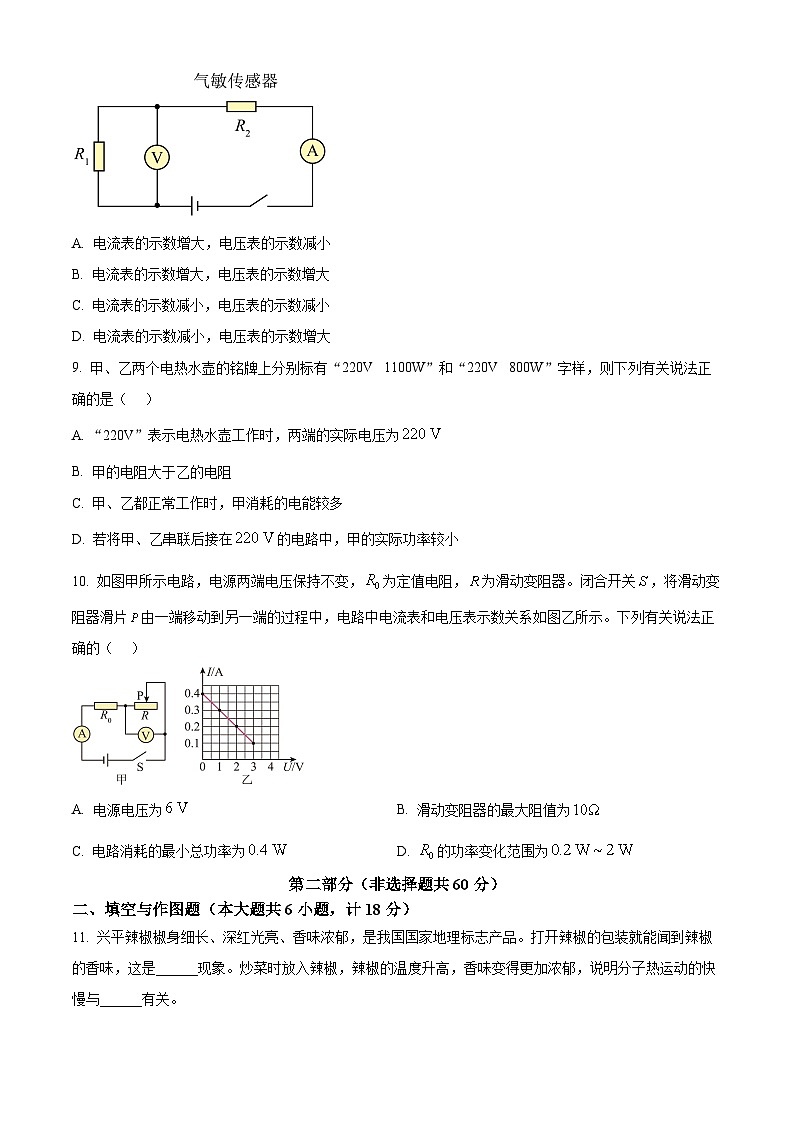

8. 酒驾易造成交通事故，利用图示电路可以检测司机是否酒驾，图中的 R1为定值电阻，R2是一个气敏传感器，它的电阻值会随着其周围酒精蒸气浓度的增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则（ ）
A. 电流表的示数增大，电压表的示数减小
B. 电流表的示数增大，电压表的示数增大
C. 电流表的示数减小，电压表的示数减小
D. 电流表的示数减小，电压表的示数增大
9. 甲、乙两个电热水壶的铭牌上分别标有“220V 1100W”和“220V 800W”字样，则下列有关说法正确的是（ ）
A. “220V”表示电热水壶工作时，两端的实际电压为
B. 甲的电阻大于乙的电阻
C. 甲、乙都正常工作时，甲消耗的电能较多
D. 若将甲、乙串联后接在的电路中，甲的实际功率较小
10. 如图甲所示电路，电源两端电压保持不变，为定值电阻，为滑动变阻器。闭合开关，将滑动变阻器滑片由一端移动到另一端的过程中，电路中电流表和电压表示数关系如图乙所示。下列有关说法正确的（ ）
A. 电源电压为B. 滑动变阻器的最大阻值为
C. 电路消耗的最小总功率为D. 的功率变化范围为
第二部分（非选择题共60分）
二、填空与作图题（本大题共6小题，计18分）
11. 兴平辣椒椒身细长、深红光亮、香味浓郁，是我国国家地理标志产品。打开辣椒的包装就能闻到辣椒的香味，这是______现象。炒菜时放入辣椒，辣椒的温度升高，香味变得更加浓郁，说明分子热运动的快慢与______有关。
12. 汽车的左或右边前后的某个转向灯损坏，另一个灯仍能工作，说明汽车的转向灯是______（选填“串联”或“并联”）的。如图所示是汽车汽油机的______冲程示意图。汽车的汽油机常用水做冷却剂，是因为水的______较大。
13. 橡胶棒通常情况下属于______（选填“导体”“半导体”或“绝缘体”）。把用毛皮摩擦过的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现塑料吸管被推开，说明塑料吸管带_____（选填“正”或“负”）电荷。把用毛皮摩擦过的橡胶棒靠近从水龙头流出的细水流时，发现细水流偏向橡胶棒（如图所示），这是因为带电体具有_____的性质。
14. 图甲是同学们自制的“调光台灯”，电位器与小灯泡串联，通过调节电位器上的旋钮，可以改变小灯泡的亮度。图乙是电位器内部结构图，它是通过改变接入电路中的电阻丝的______来改变其接入电路中的电阻；若接入调光台灯电路的是、两接线柱，当顺时针旋转旋钮时，小灯泡的亮度将______（选填“变亮”或“变暗”）。若通过小灯泡的电流为0.2A，小灯泡的电阻为，忽略小灯泡电阻变化，通电1min，小灯泡产生的热量为______J。
15. 如图所示是小明家电能表，为了不损坏电能表，小明家可以同时接入总功率不超过______W的用电器。小明将电热水壶单独接入电路，观察到电能表的指示灯在内闪烁了200次，则电热水壶的实际功率为______。某次，小明打开空调开关的瞬间，家里的空气开关就跳闸了，可能原因是______，导致电路中的电流过大。
16.
（1）如图甲所示，请根据实物电路，在虚线框内画出对应的电路图；
（2）如图乙所示，请用笔画线代替导线，将带开关的三孔插座正确接入家庭电路中。
三、实验与探究题（本大题共4小题，计22分）
17. 按要求完成填空。
（1）如图甲所示，将活塞迅速压下去，观察到硝化棉燃烧起来，这是通过_____的方式使玻璃筒内空气的内能增加，温度达到硝化棉的燃点使硝化棉燃烧起来。
（2）如图乙所示，是“探究电流与电阻的关系”实验中，根据实验数据绘制的图像。分析图像可得出结论：当导体两端电压一定时，通过导体的电流与导体的电阻成_____。
（3）如图丙所示，在“探究电流通过导体产生热量的多少与什么因素有关”的实验中，通过观察U形管两侧液面的_____来比较电流通过导体产生热量的多少。通电一段时间后，观察到的现象如图丙，由此可得出结论，在其他条件一定时，_____，产生的热量越多。
18. 如图所示，在“探究影响物体动能大小的因素”实验中，让钢球从同一斜面的某一高度由静止开始滚下，撞击水平面上同一位置的同一木块，木块移动一段距离后停止。
（1）实验中通过观察_____来判断物体动能的大小。
（2）进行甲、乙两次实验是为了探究物体动能大小与_____关系，由实验现象可以得出的结论是：其他条件一定时，物体_____，动能越大。
（3）进行甲、丙两次实验是为了探究物体动能大小与_____的关系。
19. 为了探究“并联电路中的电流规律”，小明同学设计了如图甲所示电路进行实验。
（1）连接电路时，开关应保持______状态。在连接电流表时，小明发现电流表指针指向“0”刻度线的右侧，此时应对电流表进行______；
（2）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先用电流表的______（选填“大”或“小”）量程进行测量；
（3）如图乙所示是小明在某次实验中连接的实物电路，此时电流表测量的是图甲中______（选填“”“”或“”）处的电流，闭合开关，电流表指针偏转情况如图丙所示，读数为______；
（4）小明换用不同规格的小灯泡进行实验，用电流表多次测、、三处的电流，记录实验数据如表所示。分析实验数据可得出的结论是：______（用表格中的物理量符号表示）；
（5）本实验进行多次测量的目的是：______。
20. 在“测量小灯泡电阻”实验中，电源电压为，小灯泡的额定电压为，图甲是连接了部分的实验电路。
（1）请你用笔画线代替导线，将图甲中的实验电路连接完整，电流表接小量程；（导线不允许交叉）
（2）电路连接完整后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮，电流表指针偏转明显，电压表始终无示数，则发生的故障可能是小灯泡______（选填“断路”或“短路”）；
（3）排除故障后闭合开关，移动滑动变阻器的滑片P，使小灯泡正常发光，接着将滑动变阻器的滑片P缓慢向______（选填“A”或“B”）端移动，逐渐降低小灯泡两端的电压；记录的数据如下表所示，则小灯泡正常发光时灯丝电阻是______（保留两位小数），小灯泡的额定功率为______；
（4）分析上表中的数据，小灯泡灯丝电阻的变化规律最接近图乙所示图像中的曲线______（选填“”“”或“”）；
（5）小灯泡正常发光时，电流表的示数为，这与小灯泡上标有“”的字样不符。其原因不可能是_____。（填字母）
A. 测量有误差
B. 该小灯泡的灯丝比标准灯泡的灯丝稍长一些
C. 该小灯泡的灯丝比标准灯泡的灯丝稍粗一些
四、综合题（本大题共3小题，计20分）
21. 如图所示的电路，电源电压保持不变，定值电阻，当开关闭合后，通过的电流，通过的电流。求：
（1）电源电压；
（2）通电，消耗的电能。
22. 如图所示是我国自行设计研制的大型灭火、水上救援水陆两栖飞机AG600“鲲龙”，理想情况下满载匀速飞行，最大航程4000km。某次飞机飞行30min，消耗航空燃油900kg，飞机发动机的热机效率为60%。（航空燃油的热值为）
（1）热机是将______能转化为机械能的机器。请提出一条提高飞机发动机热机效率的措施：______；
（2）飞机飞行30min，发动机输出的有用功是多少？
（3）若的航空燃油完全燃烧释放的热量全部被水吸收，可以使质量为多少的水温度从升高到?[水的比热容为]
23. 小丽家里有一款电暖脚器（如图甲），它有高温和低温两挡可供选择，其内部简化电路如图乙所示，、为两个电热丝。某次小丽使用电暖脚器暖脚期间，电暖脚器在额定电压下正常工作的图像如图丙所示。
（1）开关S闭合、断开时，电暖脚器处于______（选填“高温”或“低温”）挡；
（2）电暖脚器在高温挡正常工作时，通过电路中的电流是多少?
（3）小丽此次使用电暖脚器消耗的电能是多少?
（4）电热丝、的阻值分别是多少?实验序号
处电流
处电流
处电流
1
0.26
0.18
044
2
0.12
0.20
0.32
3
0.18
034
0.52
实验次序
1
2
3
4
5
6
电压
2.5
2.1
1.7
1.3
0.9
0.4
电流
0.32
0.30
0.28
0.24
0.18
0.10
电阻
7.00
6.07
5.42
5.00
4.00
2025~2026学年度第一学期期末质量调研九年级物理试题
注意事项：
1．本试卷分为第一部分（选择题）和第二部分（非选择题）。全卷共6页，总分80分。考试时间80分钟。
2．领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名和准考证号。
3．请在答题卡上各题的指定区域内作答，否则作答无效。
4．答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5．考试结束，本试卷和答题卡一并交回。
第一部分（选择题共20分）
一、选择题（本大题共10小题，每小题2分，计20分。每小题只有一个选项是符合题目要求的）
1. 下列家电中，利用电流的热效应工作的是（ ）
A. 电视机B. 小太阳取暖器C. 智能音箱D. 电风扇
【答案】B
【解析】
【详解】电流的热效应就是把电能转化为内能。
A．电视机工作时将电能主要转化为光能和声能，不是利用电流热效应工作，故A不符合题意；
B．小太阳取暖器工作时将电能转化为内能，是利用电流热效应工作，故B符合题意；
C．智能音箱工作时将电能主要转化为机械能，不是利用电流热效应工作，故C不符合题意；
D．电风扇工作时将电能主要转化为机械能，不是利用电流热效应工作，故D不符合题意。
故选B。
2. 如图是一款水位监测报警器，报警器探头处有两个金属触点，当水面到达两金属触点位置时，电路连通，报警器发出蜂鸣声。探头在报警器中的作用相当于电路中的（ ）
A. 开关B. 用电器C. 导线D. 电源
【答案】A
【解析】
【详解】两个监测点没有同时接触到水时，报警器中的蜂鸣器不工作，当两个监测点同时接触到水，报警器中的蜂鸣器报警发出声音，说明探头对电路起到控制作用，在电路中相当于开关，故A符合题意，BCD不符合题意。
故选A。
3. 2025年中国航天全年发射92次，创历史新高！如图所示，在搭载卫星的运载火箭加速升空过程中，下列有关卫星的说法正确的是（ ）
A. 动能减小，重力势能增大B. 动能不变，重力势能增大
C. 动能增大，重力势能增大D. 动能减小，重力势能不变
【答案】C
【解析】
【详解】火箭加速升空过程中，卫星的质量不变，速度增大，高度升高，动能增大，重力势能增大。故ABD错误，C正确。
故选C。
4. 有关能量守恒定律，下列说法中正确的是（ ）
A. 能量守恒定律只适用于机械能与内能的相互转化
B. 能量守恒定律只适用于能量转化过程
C. “摩擦生热”是创造了热，它不符合能量守恒定律
D. 按照能量守恒定律，宇宙中的能量总和永远不会增减
【答案】D
【解析】
【详解】A．能量守恒定律适用于自然界中任何形式能的相互转化，故A错误；
B．能量守恒定律既适用能量转化过程，又适用于能量的转移过程，故B错误；
C．“摩擦生热”是将机械转化为内能的过程，所以它也是符合能量守恒定律的，故C错误；
D．据能量守恒定律，宇宙中的能量总和不变，故D正确。
故选D。
5. 为进一步提升旅客出行体验，加快推进智慧交通建设，兴平市汽车客运站于2026年1月1日起，正式启用全新升级的售票窗口与自助售票机。新投入使用的自助售票机支持电子支付（相当于闭合）和现金支付（相当于闭合）功能，支付成功即可出票（代表出票电机）。下列电路符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】自助售票机支持电子支付（S1闭合）和现金支付（S2闭合）两种方式，任何一种方式支付成功，出票电机M都会工作。这说明开关S1和S2的作用是互不影响的，只要有一个闭合，电机M就能工作。在电路中，并联电路的各支路互不影响，干路开关控制整个电路，支路开关只控制所在支路。因此，两个开关S1和S2应该并联，共同控制电机M。
A．图中S1和S2串联，表示需要同时闭合S1和S2，电机M才能工作，即需要同时使用电子支付和现金支付才能出票，故A不符合题意；
B．图中S1和S2并联，闭合S1或S2中的任意一个，电路都能接通，电机M都能工作，故B符合题意；
C．图中S1与M在一条支路，S2在另一条支路，它们并联在电源两端。当闭合S2时，会造成电源短路，损坏电源，且电机不工作，故C不符合题意；
D．图中S1在一条支路，S2与M在另一条支路，它们并联在电源两端。当闭合S1时，会造成电源短路，损坏电源，故D不符合题意。
故选B。
6. 西红柿炒鸡蛋是一道以鸡蛋和西红柿为主要原料的家常菜肴。周末，小丽跟着妈妈学习制作西红柿炒鸡蛋，下列有关说法正确的是（ ）
A. 西红柿在下锅前不具有内能
B. 炒制过程中，鸡蛋的温度升高，其含有的热量也增多
C. 刚出锅的食材温度较高，热量一定是由温度较高的食材传递给温度较低的空气
D. 炒菜的铲子使用木手柄是因为木头的导热性能比较好
【答案】C
【解析】
【详解】A． 任何物体在任何温度下都具有内能（内能是物体内部所有分子热运动的动能和分子势能的总和）。西红柿在下锅前也具有内能，故A错误；
B． 热量是热传递过程中传递的内能，是一个过程量，物体本身不“含有”热量；鸡蛋温度升高，其内能增加，但“含有的热量”说法错误，故B错误；
C． 热传递的条件是存在温度差，热量总是从温度较高的物体传向温度较低的物体。刚出锅的食材温度高于空气温度，因此热量一定由食材传递给空气，故C正确；
D． 炒菜铲子使用木手柄是因为木头是热的不良导体（导热性能差），可防止热量从金属部分传递到手部，避免烫伤，故D错误。
故选C。
7. 下列做法符合安全用电原则的是（ ）
A. 夏天可以在电线上晾衣服
B. 高压线掉落地面时，我们不能靠近落地处
C. 使用试电笔时应用手捏住笔尖金属体
D. 多个大功率用电器可以同时接在一个插座上使用
【答案】B
【解析】
【详解】A．由于水是导体，容易导电，所以电线上不能晾衣服，故A不符合题意；
B．高压线掉落在地面时，地面容易导电，所以我们不能靠近落地处，如B符合题意；
C．试电笔不能在使用时接触笔尖，容易导电，所以使用试电笔时不能用手捏住笔尖金属体，故C不符合题意；
D．插座有额定电流，不能超过插座最大额定电流，因此不能将多个大功率用电器接在一个插座上，故D不符合题意。
故选B。
8. 酒驾易造成交通事故，利用图示电路可以检测司机是否酒驾，图中的 R1为定值电阻，R2是一个气敏传感器，它的电阻值会随着其周围酒精蒸气浓度的增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则（ ）
A. 电流表的示数增大，电压表的示数减小
B. 电流表的示数增大，电压表的示数增大
C. 电流表的示数减小，电压表的示数减小
D. 电流表的示数减小，电压表的示数增大
【答案】B
【解析】
【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
当喝了酒的司机对着气敏传感器吹气时，酒精气体浓度增大，气敏传感器R2的电阻值减小，电路的总电阻减小。根据，电源电压不变，总电阻减小，所以电路中的电流增大，即电流表的示数增大。又因为U=IR，R1为定值电阻，电流增大，所以R1两端的电压增大，即电压表的示数增大。故ACD不符合题意，B符合题意。
故选B。
9. 甲、乙两个电热水壶的铭牌上分别标有“220V 1100W”和“220V 800W”字样，则下列有关说法正确的是（ ）
A. “220V”表示电热水壶工作时，两端的实际电压为
B. 甲的电阻大于乙的电阻
C. 甲、乙都正常工作时，甲消耗的电能较多
D. 若将甲、乙串联后接在的电路中，甲的实际功率较小
【答案】D
【解析】
【详解】A．“220V”表示电热水壶正常工作时的电压，即额定电压为220V，故A错误；
B．若二者正常工作，根据可知，额定电压相同，额定功率大的电阻小，所以甲的电阻小于乙的电阻，故B错误；
C．二者正常工作时，甲的电功率大于乙的电功率，根据可知，消耗电能的多少不仅与电功率有关，还与通电时间有关，所以不能确定谁消耗电能多，故C错误；
D．串联电路电流相等，且甲的电阻小于乙的电阻，根据可知，串联后，甲的实际功率小，故D正确。
故选D。
10. 如图甲所示电路，电源两端电压保持不变，为定值电阻，为滑动变阻器。闭合开关，将滑动变阻器滑片由一端移动到另一端的过程中，电路中电流表和电压表示数关系如图乙所示。下列有关说法正确的（ ）
A. 电源电压为B. 滑动变阻器的最大阻值为
C. 电路消耗的最小总功率为D. 的功率变化范围为
【答案】C
【解析】
【详解】AB．闭合开关，定值电阻和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压。由图乙可知，当滑动变阻器接入电路的电阻为0时，电路中的电流最大，为，此时电压表示数为0V。根据串联电路的电压特点和欧姆定律，电源电压①
当滑动变阻器接入电路的电阻最大时，电路中的电流最小，电压表示数最大。由图乙可知，此时电路中的电流，电压表示数，根据串联电路的电压特点和欧姆定律，电源电压②
因为电源电压不变，联立①②式解得，电源电压
滑动变阻器的最大阻值
故AB错误；
CD．电路消耗的最小总功率
故R0的最小功率
R0的最大功率
所以R0的功率变化范围为，故C正确，D错误。
故选C。
第二部分（非选择题共60分）
二、填空与作图题（本大题共6小题，计18分）
11. 兴平辣椒椒身细长、深红光亮、香味浓郁，是我国国家地理标志产品。打开辣椒的包装就能闻到辣椒的香味，这是______现象。炒菜时放入辣椒，辣椒的温度升高，香味变得更加浓郁，说明分子热运动的快慢与______有关。
【答案】 ① 扩散 ②. 温度
【解析】
【详解】[1]打开辣椒的包装就能闻到辣椒的香味，这是扩散现象，说明分子在不停地做无规则运动。
[2]炒菜时放入辣椒，辣椒的温度升高，香味变得更加浓郁，说明分子热运动的快慢与温度有关，温度越高，分子热运动越剧烈。
12. 汽车的左或右边前后的某个转向灯损坏，另一个灯仍能工作，说明汽车的转向灯是______（选填“串联”或“并联”）的。如图所示是汽车汽油机的______冲程示意图。汽车的汽油机常用水做冷却剂，是因为水的______较大。
【答案】 ①. 并联 ②. 压缩 ③. 比热容
【解析】
【详解】[1]汽车的左或右边前后的某个转向灯损坏，另一个灯仍能工作，说明汽车的转向灯之间互不影响，是并联的关系。
[2]如图所示，两气门均关闭，活塞上行，是汽车汽油机的压缩冲程示意图。
[3]汽车的汽油机常用水做冷却剂，是因为水的比热容较大，质量相同的水和其它液体相比，升高相同的温度，水吸热多。
13. 橡胶棒通常情况下属于______（选填“导体”“半导体”或“绝缘体”）。把用毛皮摩擦过的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现塑料吸管被推开，说明塑料吸管带_____（选填“正”或“负”）电荷。把用毛皮摩擦过的橡胶棒靠近从水龙头流出的细水流时，发现细水流偏向橡胶棒（如图所示），这是因为带电体具有_____的性质。
【答案】 ①. 绝缘体 ②. 负 ③. 吸引轻小物体
【解析】
【详解】[1]橡胶棒不容易导电，根据导体、绝缘体的定义，不容易导电的物体是绝缘体，所以橡胶棒通常情况下属于绝缘体。
[2]用毛皮摩擦过的橡胶棒带负电，当它靠近与作业纸摩擦过的塑料吸管时，塑料吸管被推开，根据同种电荷相互排斥的规律，可知塑料吸管与橡胶棒带同种电荷，即塑料吸管带负电荷。
[3]把用毛皮摩擦过的橡胶棒靠近从水龙头流出的细水流时，细水流偏向橡胶棒，这是因为带电体具有吸引轻小物体的性质，细水流属于轻小物体，所以会被带电的橡胶棒吸引。
14. 图甲是同学们自制的“调光台灯”，电位器与小灯泡串联，通过调节电位器上的旋钮，可以改变小灯泡的亮度。图乙是电位器内部结构图，它是通过改变接入电路中的电阻丝的______来改变其接入电路中的电阻；若接入调光台灯电路的是、两接线柱，当顺时针旋转旋钮时，小灯泡的亮度将______（选填“变亮”或“变暗”）。若通过小灯泡的电流为0.2A，小灯泡的电阻为，忽略小灯泡电阻变化，通电1min，小灯泡产生的热量为______J。
【答案】 ①. 长度 ②. 变暗 ③. 36
【解析】
【详解】[1]导体电阻与导体的长度有关。电位器是通过改变接入电路中的电阻丝的长度来改变其接入电路中的电阻。
[2]若接入调光台灯电路的是、两接线柱，当顺时针旋转旋钮时，电位器接入电路中的电阻丝变长，电阻变大，则电路中电流变小，所以小灯泡的亮度将变暗。
[3]通电1min，小灯泡产生的热量为
15. 如图所示是小明家的电能表，为了不损坏电能表，小明家可以同时接入总功率不超过______W的用电器。小明将电热水壶单独接入电路，观察到电能表的指示灯在内闪烁了200次，则电热水壶的实际功率为______。某次，小明打开空调开关的瞬间，家里的空气开关就跳闸了，可能原因是______，导致电路中的电流过大。
【答案】 ①. 8800 ②. 1000 ③. 用电器总功率过大
【解析】
【详解】[1]小明家可以同时接入用电器的最大总功率为
[2]电热水壶消耗的电能为
则电热水壶的实际功率为
[3]空气开关跳闸是因为电路中电流过大，而电路中电流过大的原因有两个：一是短路，二是用电器总功率过大。空调的功率较大，所以小明打开空调开关的瞬间，家里的空气开关就跳闸了，可能原因是用电器总功率过大。
16.
（1）如图甲所示，请根据实物电路，在虚线框内画出对应的电路图；
（2）如图乙所示，请用笔画线代替导线，将带开关的三孔插座正确接入家庭电路中。
【答案】（1） （2）
【解析】
【小问1详解】
分析实物电路图可知，电流从电源正极出发后依次经过灯泡、电流表、开关S后回到电源负极，作图如下：
【小问2详解】
三孔插座的接法是：左孔接零线，右孔接火线，上孔接地线，根据安全用电原则，开关要接在火线上，作图如下：
三、实验与探究题（本大题共4小题，计22分）
17. 按要求完成填空。
（1）如图甲所示，将活塞迅速压下去，观察到硝化棉燃烧起来，这是通过_____的方式使玻璃筒内空气的内能增加，温度达到硝化棉的燃点使硝化棉燃烧起来。
（2）如图乙所示，是“探究电流与电阻的关系”实验中，根据实验数据绘制的图像。分析图像可得出结论：当导体两端电压一定时，通过导体的电流与导体的电阻成_____。
（3）如图丙所示，在“探究电流通过导体产生热量的多少与什么因素有关”的实验中，通过观察U形管两侧液面的_____来比较电流通过导体产生热量的多少。通电一段时间后，观察到的现象如图丙，由此可得出结论，在其他条件一定时，_____，产生的热量越多。
【答案】（1）做功 （2）反比
（3） ①. 高度差 ②. 电流越大
【解析】
【小问1详解】
当活塞迅速压下去时，活塞对气体做功，机械能转化为内能，气体的内能增大，温度升高，当温度达到硝化棉的燃点时，硝化棉就会燃烧。所以这是通过做功的方式使玻璃筒内空气的内能增加。
【小问2详解】
由图乙可知，在电压一定时，电阻增大，电流减小，并且电流与电阻的乘积是一个定值，根据反比例函数的特点，当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
【小问3详解】
[1]在“探究电流通过导体产生热量的多少与什么因素有关”的实验中，电流通过导体产生热量的多少不能直接观察，但可以通过U形管两侧液面的高度差来反映，这是转换法的应用。
[2]观察图丙，右侧容器中5Ω的电阻与一个5Ω的电阻并联后再与左侧5Ω的电阻串联。根据并联电路的电流特点，干路电流等于各支路电流之和，所以左侧容器中电阻的电流大于右侧容器中电阻的电流。通电一段时间后，左侧U形管液面高度差更大，说明左侧容器中电阻产生的热量更多。由此可得出结论：在其他条件一定时，电流越大，产生的热量越多。
18. 如图所示，在“探究影响物体动能大小的因素”实验中，让钢球从同一斜面的某一高度由静止开始滚下，撞击水平面上同一位置的同一木块，木块移动一段距离后停止。
（1）实验中通过观察_____来判断物体动能的大小。
（2）进行甲、乙两次实验是为了探究物体动能大小与_____的关系，由实验现象可以得出的结论是：其他条件一定时，物体_____，动能越大。
（3）进行甲、丙两次实验是为了探究物体动能大小与_____的关系。
【答案】（1）木块移动的距离
（2） ①. 速度 ②. 速度越大
（3）质量
【解析】
【小问1详解】
在“探究影响物体动能大小的因素”实验中，采用转换法，通过观察木块移动的距离来判断物体动能的大小，因为木块移动距离越远，说明钢球对木块做的功越多，钢球的动能越大。
【小问2详解】
[1]甲、乙两次实验中，钢球的质量相同，从同一斜面的不同高度由静止开始滚下，到达水平面时的速度不同，所以是为了探究物体动能大小与速度的关系。
[2]由实验现象可知，乙图中钢球从更高处滚下，速度更大，木块移动的距离更远，即动能更大，所以得出结论：其他条件一定时，物体速度越大，动能越大。
【小问3详解】
甲、丙两次实验中，钢球从同一斜面的同一高度由静止开始滚下，到达水平面时的速度相同，钢球的质量不同，所以是为了探究物体动能大小与质量的关系。
19. 为了探究“并联电路中的电流规律”，小明同学设计了如图甲所示电路进行实验。
（1）连接电路时，开关应保持______状态。在连接电流表时，小明发现电流表指针指向“0”刻度线的右侧，此时应对电流表进行______；
（2）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先用电流表的______（选填“大”或“小”）量程进行测量；
（3）如图乙所示是小明在某次实验中连接的实物电路，此时电流表测量的是图甲中______（选填“”“”或“”）处的电流，闭合开关，电流表指针偏转情况如图丙所示，读数为______；
（4）小明换用不同规格的小灯泡进行实验，用电流表多次测、、三处的电流，记录实验数据如表所示。分析实验数据可得出的结论是：______（用表格中的物理量符号表示）；
（5）本实验进行多次测量的目的是：______。
【答案】（1） ①. 断开 ②. 调零
（2）大 （3） ①. B ②. 0.28
（4）
（5）寻求普遍规律
【解析】
【小问1详解】
[1]为保护电路，连接电路时，开关应保持断开状态。
[2]在连接电流表时，电路无电流，小明发现电流表指针指向“0”刻度线的右侧，为测量准确，此时应对电流表进行调零。
【小问2详解】
为了防止损坏电流表，在不能事先估计电流大小的情况下，应先用电流表的大量程进行测量，再根据显示的示数决定是否更换为小量程。
【小问3详解】
[1]如图乙所示，电流表在支路上，此时电流表测量的是图甲中B处的电流。
[2]如图丙所示，电流表选用小量程，分度值为0.02A，示数为0.28A。
【小问4详解】
分析表格数据，第一次实验：
第二次实验：
第三次实验：
可得：
【小问5详解】
本实验是探究类实验，进行多次测量的目的是寻求普遍规律。
20. 在“测量小灯泡的电阻”实验中，电源电压为，小灯泡的额定电压为，图甲是连接了部分的实验电路。
（1）请你用笔画线代替导线，将图甲中的实验电路连接完整，电流表接小量程；（导线不允许交叉）
（2）电路连接完整后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮，电流表指针偏转明显，电压表始终无示数，则发生的故障可能是小灯泡______（选填“断路”或“短路”）；
（3）排除故障后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，接着将滑动变阻器的滑片P缓慢向______（选填“A”或“B”）端移动，逐渐降低小灯泡两端的电压；记录的数据如下表所示，则小灯泡正常发光时灯丝电阻是______（保留两位小数），小灯泡的额定功率为______；
（4）分析上表中的数据，小灯泡灯丝电阻的变化规律最接近图乙所示图像中的曲线______（选填“”“”或“”）；
（5）小灯泡正常发光时，电流表的示数为，这与小灯泡上标有“”的字样不符。其原因不可能是_____。（填字母）
A. 测量有误差
B. 该小灯泡的灯丝比标准灯泡的灯丝稍长一些
C. 该小灯泡的灯丝比标准灯泡的灯丝稍粗一些
【答案】（1） （2）短路
（3） ①. A ②. 7.81 ③. 0.8
（4） （5）B
【解析】
【小问1详解】
实验中电流表（接小量程）应与灯泡串联，电压表与灯泡并联，连接如下图所示：
【小问2详解】
闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮，电流表指针偏转明显，说明电路为通路，电压表始终无示数，说明电压表测导线两端电压，则发生的故障可能是小灯泡短路。
【小问3详解】
[1]要降低小灯泡两端的电压，根据串联电压规律，应增大变阻器的电压，根据串联分压原理，应向A端移动滑动变阻器的滑片P，增大变阻器的阻值。
[2]由表可知，灯泡电压为2.5V时，电流为0.32A，则小灯泡正常发光时灯丝电阻为
[3]小灯泡的额定功率为
【小问4详解】
根据则有，所以图乙所示图像中的曲线的斜率表示，则斜率越小，表示电阻越大。由表可知，电流随电压增大而增大时，灯泡的电阻也变大，所以小灯泡灯丝电阻的变化规律最接近图乙所示图像中的曲线。
【小问5详解】
A．测量误差是实验中常见现象，可能导致电流表示数偏离标称值，故A不符合题意；
B．灯丝稍长时，电阻增大，根据，电流会减小。但题目中电流（0.32A）比标称值（0.3A）更大，故B符合题意；
C．灯丝稍粗时，横截面积增大，电阻减小，根据，电流会增大，故C不符合题意。
故选B。
四、综合题（本大题共3小题，计20分）
21. 如图所示的电路，电源电压保持不变，定值电阻，当开关闭合后，通过的电流，通过的电流。求：
（1）电源电压；
（2）通电，消耗的电能。
【答案】（1）
4V （2）
80J
【解析】
【小问1详解】
由电路图可知，电阻R1和R2并联，并联电路中各支路电压相等，且等于电源电压，根据欧姆定律可知电源电压
【小问2详解】
通电10s，R2消耗的电能为
22. 如图所示是我国自行设计研制的大型灭火、水上救援水陆两栖飞机AG600“鲲龙”，理想情况下满载匀速飞行，最大航程4000km。某次飞机飞行30min，消耗航空燃油900kg，飞机发动机的热机效率为60%。（航空燃油的热值为）
（1）热机是将______能转化为机械能的机器。请提出一条提高飞机发动机热机效率的措施：______；
（2）飞机飞行30min，发动机输出有用功是多少？
（3）若的航空燃油完全燃烧释放的热量全部被水吸收，可以使质量为多少的水温度从升高到?[水的比热容为]
【答案】（1） ①. 内 ②. 增加废热回收系统
（2）
（3）
【解析】
【小问1详解】
[1]热机是利用内能对外做功，将内能转化为机械能的机器。
[2]要提高飞机发动机热机效率，可以增加废热回收系统，利用废热能量，减少能量的损耗。
【小问2详解】
航空燃油完全燃烧放出的热量为
则发动机输出的有用功为
【小问3详解】
若的航空燃油完全燃烧释放的热量全部被水吸收，则水吸收的热量为
则水的质量为
23. 小丽家里有一款电暖脚器（如图甲），它有高温和低温两挡可供选择，其内部简化电路如图乙所示，、为两个电热丝。某次小丽使用电暖脚器暖脚期间，电暖脚器在额定电压下正常工作的图像如图丙所示。
（1）开关S闭合、断开时，电暖脚器处于______（选填“高温”或“低温”）挡；
（2）电暖脚器在高温挡正常工作时，通过电路中的电流是多少?
（3）小丽此次使用电暖脚器消耗的电能是多少?
（4）电热丝、的阻值分别是多少?
【答案】（1）低温 （2）0.5A
（3）
（4），
【解析】
【小问1详解】
分析电路可知，开关S闭合、断开时，电热丝、串联，此时总电阻较大，根据，总功率较小，为低温挡；开关S、均闭合时，电热丝单独工作，此时总电阻较小，根据，总功率较大，为高温挡。
【小问2详解】
由图丙可知，高温挡功率为110W，低温挡功率为55W。则电暖脚器在高温挡正常工作时，通过电路中的电流为
【小问3详解】
由图丙可知，高温挡时间为10min，低温挡工作时间为
则小丽此次使用电暖脚器消耗的电能为
【小问4详解】
低温挡时，电热丝、串联，总电阻为
高温挡时，电热丝单独工作，则阻值为
根据串联电路电阻的特点可知，阻值为实验序号
处电流
处电流
处电流
1
0.26
0.18
0.44
2
0.12
020
0.32
3
0.18
0.34
0.52
实验次序
1
2
3
4
5
6
电压
2.5
2.1
1.7
1.3
0.9
0.4
电流
0.32
0.30
0.28
0.24
0.18
0.10
电阻
7.00
6.07
5.42
5.00
4.00
