广东省广州市番禺区香江实验学校九年级下学期期中物理科试卷-A4

这是一份广东省广州市番禺区香江实验学校九年级下学期期中物理科试卷-A4，共15页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

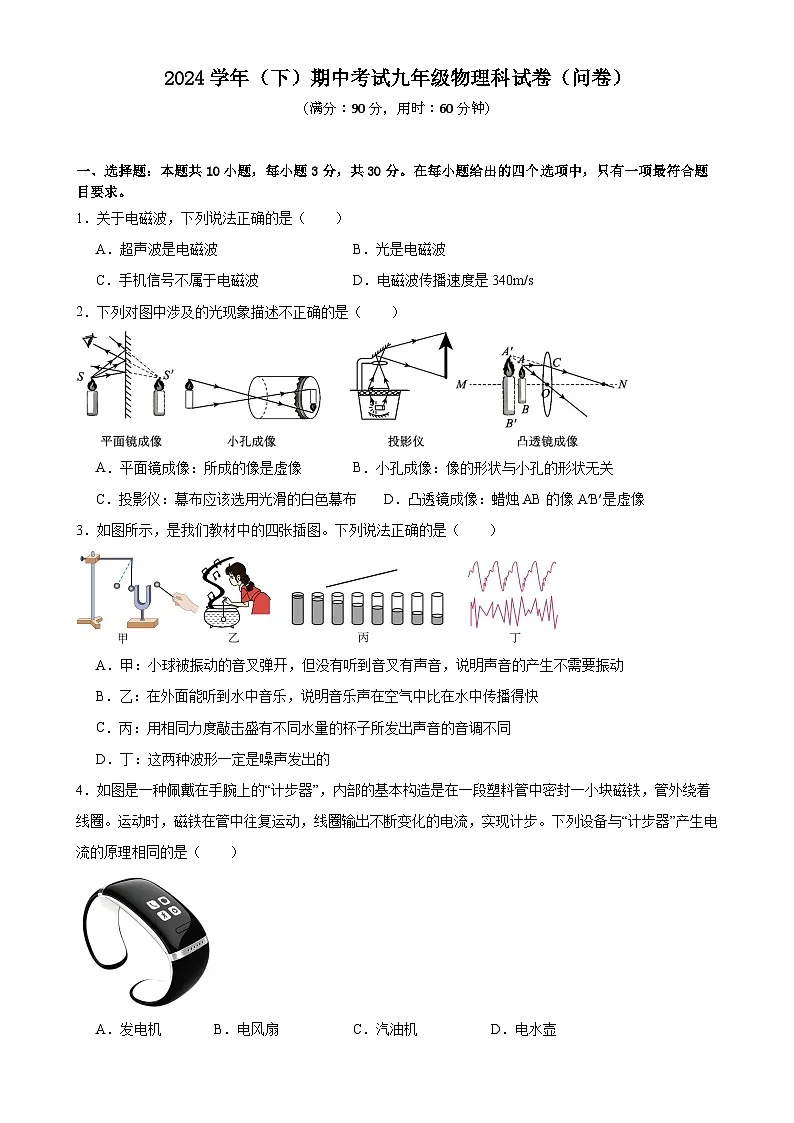

一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目要求。
1．关于电磁波，下列说法正确的是（ ）
A．超声波是电磁波B．光是电磁波
C．手机信号不属于电磁波D．电磁波传播速度是340m/s
2．下列对图中涉及的光现象描述不正确的是（ ）
A．平面镜成像：所成的像是虚像B．小孔成像：像的形状与小孔的形状无关
C．投影仪：幕布应该选用光滑的白色幕布D．凸透镜成像：蜡烛AB的像A′B′是虚像
3．如图所示，是我们教材中的四张插图。下列说法正确的是（ ）
A．甲：小球被振动的音叉弹开，但没有听到音叉有声音，说明声音的产生不需要振动
B．乙：在外面能听到水中音乐，说明音乐声在空气中比在水中传播得快
C．丙：用相同力度敲击盛有不同水量的杯子所发出声音的音调不同
D．丁：这两种波形一定是噪声发出的
4．如图是一种佩戴在手腕上的“计步器”，内部的基本构造是在一段塑料管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化的电流，实现计步。下列设备与“计步器”产生电流的原理相同的是（ ）
A．发电机B．电风扇C．汽油机D．电水壶

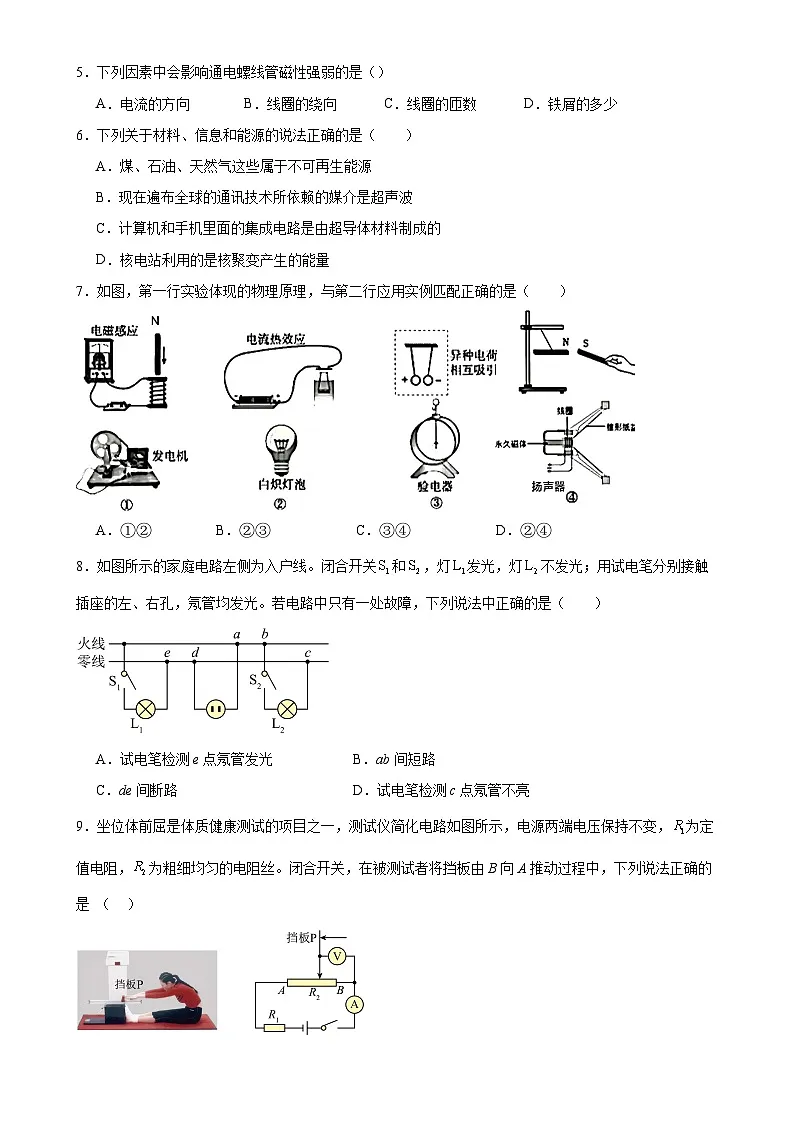

5．下列因素中会影响通电螺线管磁性强弱的是（）
A．电流的方向B．线圈的绕向C．线圈的匝数D．铁屑的多少
6．下列关于材料、信息和能源的说法正确的是（ ）
A．煤、石油、天然气这些属于不可再生能源
B．现在遍布全球的通讯技术所依赖的媒介是超声波
C．计算机和手机里面的集成电路是由超导体材料制成的
D．核电站利用的是核聚变产生的能量
7．如图，第一行实验体现的物理原理，与第二行应用实例匹配正确的是（ ）
A．①②B．②③C．③④D．②④
8．如图所示的家庭电路左侧为入户线。闭合开关和，灯发光，灯不发光；用试电笔分别接触插座的左、右孔，氖管均发光。若电路中只有一处故障，下列说法中正确的是（ ）

A．试电笔检测e点氖管发光B．ab间短路
C．de间断路D．试电笔检测c点氖管不亮
9．坐位体前屈是体质健康测试的项目之一，测试仪简化电路如图所示，电源两端电压保持不变，为定值电阻，为粗细均匀的电阻丝。闭合开关，在被测试者将挡板由B向A推动过程中，下列说法正确的是 （ ）
A．电阻丝接入电路的阻值减小B．电流表的示数先增大后减小
C．电压表的示数不变D．电压表示数的大小能反映被测试者的成绩

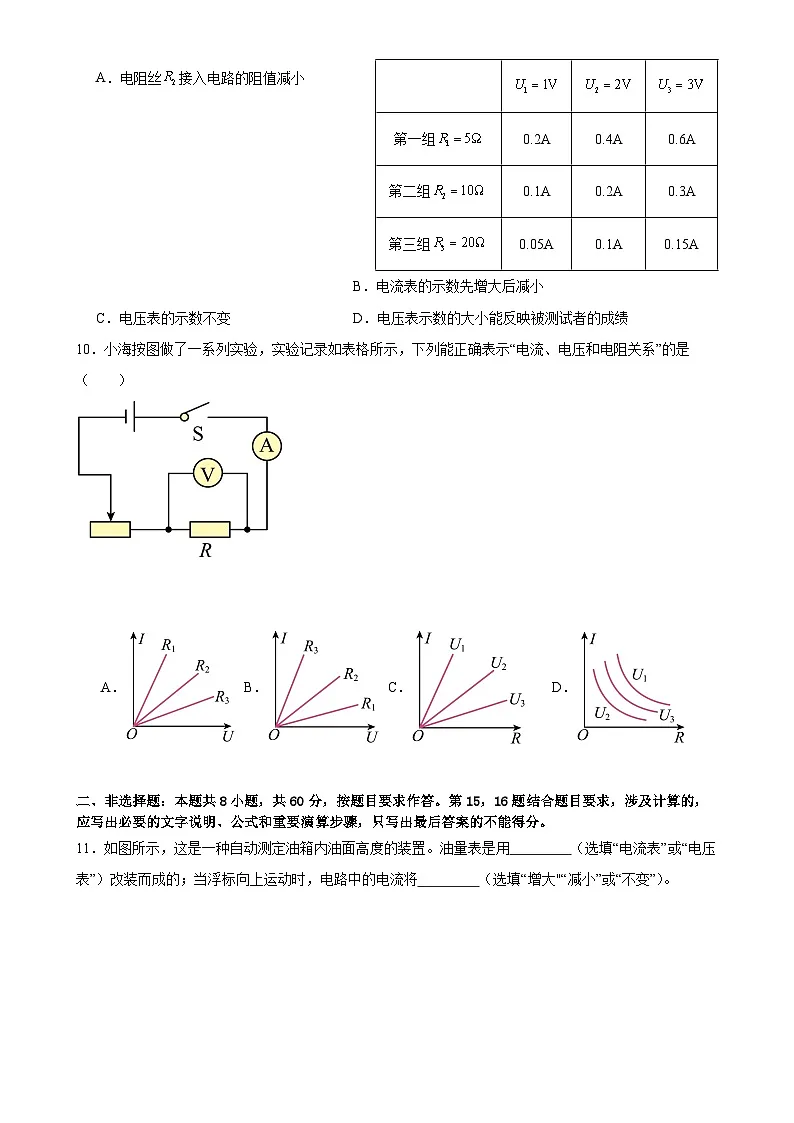

10．小海按图做了一系列实验，实验记录如表格所示，下列能正确表示“电流、电压和电阻关系”的是
（ ）
A．B． C．D．
二、非选择题：本题共8小题，共60分，按题目要求作答。第15，16题结合题目要求，涉及计算的，应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分。
11．如图所示，这是一种自动测定油箱内油面高度的装置。油量表是用 （选填“电流表”或“电压表”）改装而成的；当浮标向上运动时，电路中的电流将 （选填“增大"“减小”或“不变”）。
12．（1）如图所示为地球周围不同位置地磁场的磁感线，请用箭头标出磁感线上P点的磁场方向，以及小磁针的N极指向。
（2）请用笔画线代替导线连接实物图，要求：当滑片向右移动时，通电螺线管的磁性增强，且小磁针静止时的指向如图所示。
（3）为了帮阳台上的花草安全过冬，小明利用电磁继电器设计了如图所示的电路：温度过低时，“220V 100W”的灯泡发光发热；达到一定温度时，灯泡停止工作，插在三孔插座上的加湿器（图中未画出），喷雾加湿降温。为实现设计要求，在保证安全用电并且能正常工作的前提下，帮小明将电路连接完整。
13．汽车发动机气缸若有异响，可把听诊器连接的金属杆接触汽车发动机特定位置，就可了解气缸内部运转是否正常。某次工人师傅听到的声音比较响，说明气缸振动的 （选填“频率”或“振幅”）大；如图是两个物体振动周期和振幅的图像，则这两个物体的 相同（选填“响度”或“音调”）。
14．（1）如图，凸透镜的焦点为F，光心为O，MN为凸透镜前的一个发光物体，a为MN上某点P发出的一条光线通过凸透镜光心O后的光路。
①通过作图找出MN上P点并标出其位置；
②P点发出的另一条光线经过凸透镜后与主光轴平行，在图中画出该光路；
③发光体MN通过该凸透镜所成像的性质是 （选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”）。
（2）成群的白鹭在凤山湖的湖水与草丛间嬉戏、觅食，形成了人与自然和谐共生的美丽景象。如图所示，湖水深为3m，当白鹭距水面8m时，白鹭的倒影与水面的距离为 m；当白鹭向水面俯冲捕食时，白鹭在水中像的大小将 （选填“变大”“变小”或“不变”）。
15,16题请写出计算过程。
15．如图，将两电阻R1与R2接入如下电路，已知电源两端的电压U=12V，R1=20Ω，且用电压表测得R2两端的电压U2=9V，求：
(1)R1两端的电压U1；
(2)通过电阻R1的电流I1；
(3)R2的电阻值。
16．如图是某电热水壶及其电路简图，为发热电阻。开关接通后，温控开关S自动与触点a、b接通，电热水壶进入加热状态；当电热水壶内水温达到时，温控开关S自动与a、b断开，并立即与触点c接通，电热水壶进入保温状态。已知电源两端的电压为220V，电阻，电热水壶的加热功率的电阻不受温度影响。求：
(1)保温状态时电路中的电流；
(2)电阻的阻值；
(3)若该热水壶正常加热时其电源线的阻值为0.04Ω，则电源线消耗的功率为多少瓦？
17．（1）如图所示，家庭电路的灯在发光。其中会引起保险丝熔断的是 。（请填入序号）
① 把连接灯的两根导线直接连通；
② 把连接插座的两根导线直接连通；
③ 把连接开关的两根导线直接连通
（2）若该同学家中的电能表参数如图丙所示：
① 他有一台“220V 1100W”电暖器和一台“220V 880W”的电熨斗， （选填“能”或“否”）同时工作；
②若能同时工作，它们同时工作15min时电能表转盘转过 圈。
（3）某装置的线圈abcd转动过程中经过如图甲、乙所示的位置。

①图甲中ab段导线的电流方向是 （选填“由a到b”或“由b到a”），图乙中ab段导线的电流方向是 （选填“由a到b”或“由b到a”）；
②图甲中ab段导线所受磁场力F1的方向竖直向上，请标出图乙中ab段导线所受磁场力的方向；
③本装置是采用 的办法使线圈连续转动下去。（在下面答案中选填“改变线圈中的电流方向”，“改变磁场方向”，“改变线圈转动方向”）
18．在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
(1)要探究电热与电阻的关系。应选用上图中的 组合，并将它们 接到电源两端进行实验（此空选填“串联”或“并联”）；
(2)探究电热与电流的关系，应选用上图中的 组合串联接到电源两端进行实验，在通电时间相同的情况下，发现 装置U形管中液面高度变化大，由此可得到的结论是：在 相同、通电时间相同的情况下，电流越大，产生的热量越多；
(3)实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列实例采用研究方法与此相同的是_________。（请填入序号）
A．探究电流与电压、电阻的关系
B．探究“影响导体电阻大小因素”时，灯泡的亮度反应电阻的大小
C．研究光的传播时，引入“光线”
D．探究平面镜成像的特点时，选用两个等大的蜡烛
参考答案
1．B
【解析】A．超声波是声波，不是电磁波，故A不符合题意；
B．光属于电磁波，可见光和不可见光均属于电磁波，故B符合题意；
C．广播、电视、移动通信、卫星都是用电磁波传递信息的，手机信号属于电磁波，故C不符合题意；
D．在空气中，电磁波的传播速度约为，故D不符合题意。
故选B。
2．C
【解析】A．平面镜成像的实质是物体发出或反射的光被平面镜反射后，反射光线的反向延长线相交而成，不是光线实际相交而成的，因此所成的像是虚像，故A不符合题意；
B．小孔成像时，成的是物体倒立的像，像的形状与小孔的形状无关，故B不符合题意；
C．由于投影仪成的像，需要在各个方向都能看到，所以光在幕布上发生漫反射，故白色幕布应该选用粗糙的，故C符合题意；
D．图中凸透镜成像是放大镜成像，此时物距小于一倍焦距，根据凸透镜成像规律可知，此时成的是正立、放大的虚像，故D不符合题意。
故选C。
3．C
【解析】A．小球被振动的音叉弹开，小球放大了音叉的振动，此时音叉振动发声，没有听到音叉有声音，是因为声音的响度小，故A不符合题意；
B．在外面能听到水中音乐，音乐声在空气中比在水中传播得慢，故B不符合题意；
C．相同玻璃杯装不同高度的水，敲击它们时发出声音的频率不同，音调不同，故C符合题意；
D．上面的波形振动规则，属于乐音，下面的波形振动不规则，属于噪声，故D不符合题意。
故选C。
4．A
【解析】根据计步器的特点可知，运动时，磁铁在管中反复运动，切割磁感线而产生电流。因此，计步器的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
A．发电机是利用电磁感应原理来工作的，故A符合题意；
B．电风扇的主要部件是电动机，是利用通电导体在磁场中受力的作用的原理来工作的，故B不符合题意；
C．汽油机是热机，将内能转化为机械能，故C不符合题意；
D．电水壶是利用电流的热效应来工作的，故D不符合题意。
故选A。
5．C
【解析】AB．通电螺线管的磁极与电流的方向、线圈绕向有关，当电流方向改变或线圈绕线方向改变，则螺线管的磁极改变，但不影响通电螺线管磁性强弱，故AB不符合题意；
C．通电螺线管的磁性强弱与电流大小以及线圈的匝数有关，通过螺线管的电流越大、线圈匝数越多，螺线管的磁性越强，故C符合题意；
D．通电螺线管的磁场分布是通过铁屑的分布来认识的，利用了转换法，形象地表示出磁场的分布及强弱，它不能影响通电螺线管的磁性强弱，故D不符合题意。
故选C。
6．A
【解析】A．煤、石油、天然气的形成过程极为漫长，属于不可再生资源，故A符合题意；
B．现在遍布全球的通讯技术所依赖的媒介是电磁波，不是超声波，故B不符合题意；
C．制作手机芯片的主要材料是半导体，不是超导体，故C不符合题意；
D．核电站是利用可控的核裂变释放的能量发电，不是核聚变，故D不符合题意。
故选A。
7．A
【解析】①手摇发电机的工作原理是闭合电路的一部分导体在磁场中做切割磁感线运动，在电路中产生感应电流，这就是电磁感应现象，故①符合题意；
②白炽灯的发光原理是利用电流的热效应使得金属钨丝产生高温从而发光，故②符合题意；
③第一行实验说明异种电荷互相吸引，验电器就是根据同种电荷相互排斥原理制成的，故③不符合题意；
④第一行实验是说明异名磁极互相吸引，第二行实验动圈式扬声器的工作原理是——通电导体在磁场中受力，故④不符合题意。
故选A。
8．C
【解析】闭合开关和，灯发光，这说明灯所在的支路是通路；灯不发光，这说明灯所在的电路出现了断路现象；用试电笔分别接触插座的左、右孔，氖管均发光，这说明插座的左孔与火线之间是接通的，即左孔通过灯泡与火线相连，所以故障是de间断路；c点与火线相连，用试电笔检测c点，氖管发光；e点接在零线上，所以氖管不发光；ab间通路。故ABD不符合题意，C符合题意。
故选C。
9．D
【解析】由电路图可知，闭合开关，和串联，电压表测量与部分电阻丝BP两端的电压，电流表测量电路电流。
由于电压表电阻特别大，相当于断路，在被测试者将挡板由B向A推动过程中，滑动变阻器接入电路的电阻不变，总电阻不变。
根据欧姆定律可知，电路中的电流不变，电流表示数不变。
此时与电压表并联部分的电阻变大，根据可知，电压表示数变大，所以电压表示数的大小能反映被测试者的成绩。
故ABC不符合题意， D符合题意。
故选D。
10．A
【解析】AB．从实验数据可知，当电阻一定时，电流与电压成正比，在I~U图像中，越向坐标倾斜其阻值越大；故A符合题意，B不符合题意；
CD．从实验数据可知，当电压一定时，电流与电阻成反比，在I~R图像中，设定的电压越大，其图像越远离原点，故CD不符合题意。
故选A。
11． 电流表 增大
【解析】由图可知，油量表与电阻是串联的，根据电流表和电压表的使用规则可知，与电阻串联的是电流表，所以油量表是由电流表改装的。
当油箱中的浮标向上运动时，接入电路的电阻减小，根据可知，电压不变时电路中的电流增大。
12．
【解析】（1）地磁场的N极在地理南极附近，其S极在地理北极附近；在磁体的外部，磁感线总是从磁体的N极发出，最后回到S极；小磁针的N极指向地磁场的S极，地磁场磁感线上P点的方向及小磁针的N极如图所示：
（2）根据小磁针静止时的位置可知，通电螺线管的左端为N极，右端为S极，则由安培定则可知，电流应从通电螺线管的右端流入，即通电螺线管左接线柱接电源负极，右接线柱与滑动变阻器相连，而又因为要求当滑片向右移动时，通电螺线管的磁性增强，即电路中电流变大，所以应当将滑动变阻器右下接线柱通过开关与电源正极连接，左上接线柱与通电螺线管右接线柱连接，此时滑动变阻器滑片向右移动时，滑动变阻器接入电路中的阻值减小，电路中的电流增大，通电螺线管的磁性增强。如下图所示：
（3）温度过低时，灯泡发光发热，电磁继电器的动触点和上方静触点连接，灯泡发光，火线进入动触点和上方静触点，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；达到一定温度时，插在三孔插座上的加湿器，喷雾加湿降温，电磁继电器和下方静触点连接，此时灯泡停止工作；三孔插座的接法：上孔接地线、左孔接零线、右孔接电磁继电器下方静触点，如图所示：
13． 振幅 音调
【解析】工人师傅听到的声音比较响，说明声音的响度大，气缸振动的振幅大；声音的响度与振幅有关，由图可知，两物体的振幅不同，所以响度不同；音调是指声音的高低，由发声体的振动频率决定，两物体在4s内都完成了两次振动，振动频率相同，音调相同。
14． 见解析 见解析 正立放大的虚像 8 不变
【解析】（1）①过凸透镜光心的光线其传播方向不变，反向延长折射光线，与发光物体的交点为点的位置，如图：
②过焦点的光线经凸透镜折射后折射光线平行于主光轴，连接，并延长，可得点发出的过凸透镜焦点的光线，经凸透镜折射后平行于凸透镜的主光轴，如图：
③发光体处于凸透镜焦点以内时，成正立放大的虚像。
（2）由平面镜成像的特点可知，像与物体到镜面距离相等，当白鹭距水面8m时，白鹭的倒影与水面的距离为8m。
由平面镜成像的特点可知，像与物体大小相等，白鹭向水面俯冲捕食的过程中，因白鹭大小不变，因此其在水中的倒影的大小将不变。
15．(1)3V(2)(3)
【解析】（1）由图可知，定值电阻R1和R2串联接入电路。R1两端的电压
（2）通过定值电阻R1的电流
（3）通过定值电阻R2的电流
由欧姆定律得，R2的阻值
16．(1)1.1A(2)(3)1.21W
【解析】（1）由题意和电路图可知，电热水壶处于加热档时，R1与R2并联；电热水壶处于保温档时，电路为R2的简单电路，保温状态时电路中的电流为
（2）方法一：R2的功率为
则R1消耗的电功率为
电阻R1的阻值为
方法二：根据P=UI得，加热档时干路电流为
则通过R1的电流为
电阻R1的阻值为
（3）方法一：根据P=UI得，加热档时电源线中的电流为
电源线消耗的功率为P线=I线2R线=(5.5A）2×0.04Ω=1.21W
方法二：根据P=UI得，加热档时电源线中的电流为
电源线两端的电压为U线=I线R线=5.5A×0.04Ω=0.22V
电源线消耗的功率为P线=U线I线=0.22V×5.5A=1.21W
17．（1）①②（2）能1485（3） 由b到a 由a到b 改变线圈中的电流方向
【解析】①把连接灯的两根导线直接连通，电流从火线不经用电器直接流回零线，造成短路，干路电流过大，会引起保险丝熔断；
②把连接插座的两根导线直接连通，电流从火线不经用电器直接流回零线，造成短路，干路电流过大，会引起保险丝熔断；
③把连接开关的两根导线直接连通，电流从火线经灯泡流回零线，灯泡正常发光，开关失去作用，不会引起保险丝熔断，故③不符合题意，①②符合题意。
故填①②。
（2）电熨斗正常工作时流过电熨斗的电流
电暖器正常工作电流为
所以一台电暖器和一台电熨斗同时工作，为并联电路，电流为
所以可以同时工作，工作15min消耗的电能为
电能表转的圈数为
（3）①由于电流从电源的正极出发，故图甲中ab的电流方向是由b到a。
在图乙中，导线ab中的电流方向是由a到b，与图甲的电流方向相反。
②磁场方向不变，导线ab中的电流方向改变，所以导线ab的受力方向改变，图甲中导线ab的受力方向向上，所以图乙中导线ab的受力方向向下，如下图所示

③由图可知，本装置是采用改变线圈中的电流方向的办法使线圈连续转动下去，图中换向器起到改变电流方向的作用。
18．(1) 甲、乙 串联(2) 乙、丙 乙 电阻(3)B
【解析】（1）要研究电热与电阻的关系，需要控制通过电阻的电流与通电时间相同，而电阻的阻值不同，因此选用甲和乙组合，串联电路中各处的电流相等，将它们串联接到电源两端进行实验。
（2）探究电热与电流的关系，需要控制电阻的阻值和通电时间相同，电流大小不同，选用乙、丙组合，由串并联电路的电流特点可知通过乙容器中5Ω电阻的电流大于通过丙容器中5Ω电阻的电流，当在通电时间相同的情况下，乙装置U形管中液面高度变化大，说明乙容器内电阻产生的热量较多，可以得到在电阻和通电时间相同时，通过导体的电流越大，产生的热量越多。
（3）实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，这是转换法的应用；
A．探究电流与电压、电阻的关系时，保持其中一个因素不变，改变另一个因素，用到的方法是控制变量法，故A不符合题意；
B．探究“影响导体电阻大小因素”时，灯泡的亮度反映电阻的大小，用到的是转换法，故B符合题意；
C．研究光的传播时，引入“光线”，这是模型法，故C不符合题意；
D．探究平面镜成像的特点，为了比较像和物体的大小关系，选择两支相同的蜡烛，用到的是等效替代法，故D不符合题意。
故选B。
第一组
0.2A
0.4A
0.6A
第二组
0.1A
0.2A
0.3A
第三组
0.05A
0.1A
0.15A
