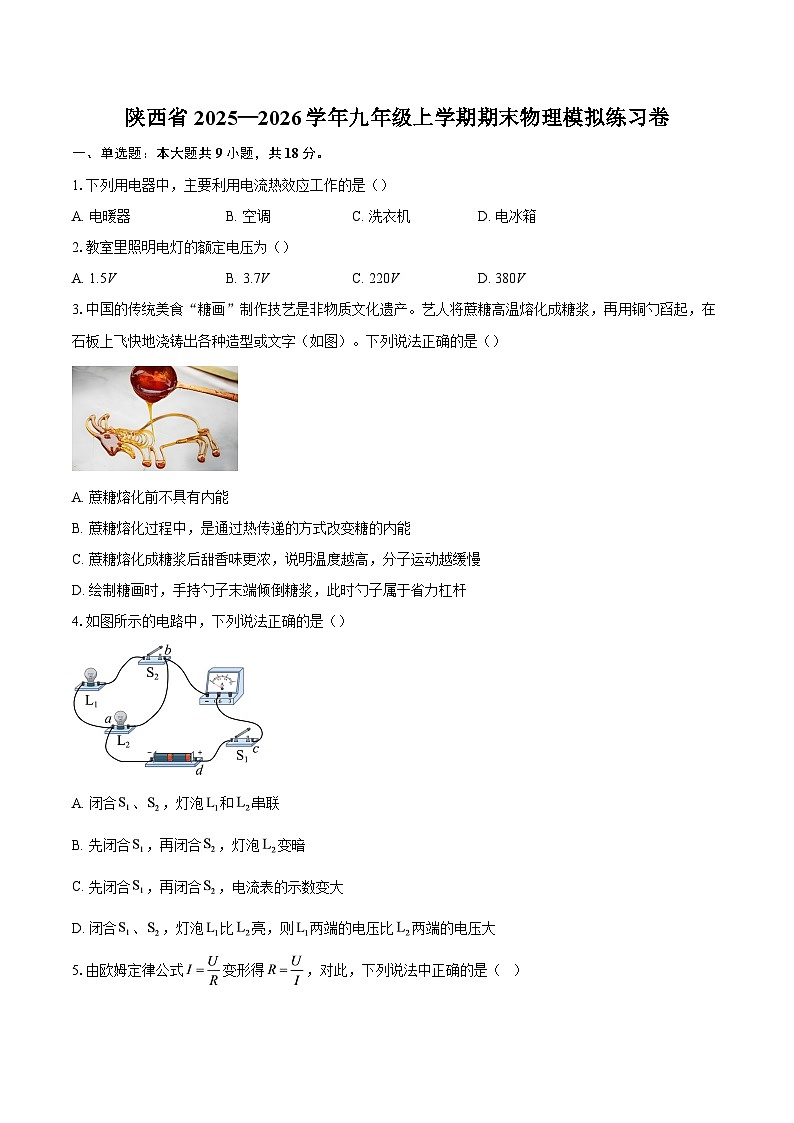

陕西省2025—2026学年九年级上学期期末物理模拟练习卷-自定义类型

这是一份陕西省2025—2026学年九年级上学期期末物理模拟练习卷-自定义类型，共13页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列用电器中，主要利用电流热效应工作的是（）
A. 电暖器B. 空调C. 洗衣机D. 电冰箱
2.教室里照明电灯的额定电压为（）
A. 1.5VB. 3.7VC. 220VD. 380V
3.中国的传统美食“糖画”制作技艺是非物质文化遗产。艺人将蔗糖高温熔化成糖浆，再用铜勺舀起，在石板上飞快地浇铸出各种造型或文字（如图）。下列说法正确的是（）
A. 蔗糖熔化前不具有内能
B. 蔗糖熔化过程中，是通过热传递的方式改变糖的内能
C. 蔗糖熔化成糖浆后甜香味更浓，说明温度越高，分子运动越缓慢
D. 绘制糖画时，手持勺子末端倾倒糖浆，此时勺子属于省力杠杆
4.如图所示的电路中，下列说法正确的是（）
A. 闭合、，灯泡和串联
B. 先闭合，再闭合，灯泡变暗
C. 先闭合，再闭合，电流表的示数变大
D. 闭合、，灯泡比亮，则两端的电压比两端的电压大

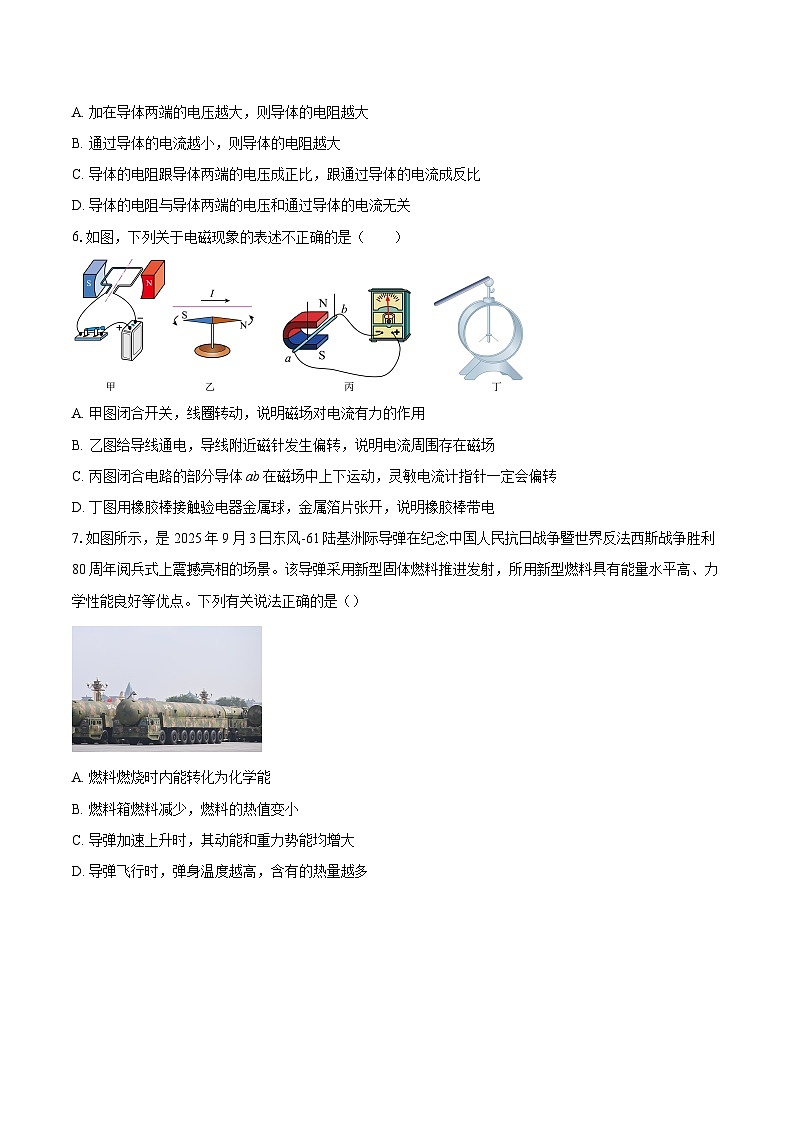

5.由欧姆定律公式变形得，对此，下列说法中正确的是（ ）
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越小，则导体的电阻越大
C. 导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比
D. 导体的电阻与导体两端的电压和通过导体的电流无关
6.如图，下列关于电磁现象的表述不正确的是（ ）
A. 甲图闭合开关，线圈转动，说明磁场对电流有力的作用
B. 乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场
C. 丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转
D. 丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电
7.如图所示，是2025年9月3日东风-61陆基洲际导弹在纪念中国人民抗日战争暨世界反法西斯战争胜利80周年阅兵式上震撼亮相的场景。该导弹采用新型固体燃料推进发射，所用新型燃料具有能量水平高、力学性能良好等优点。下列有关说法正确的是（）
A. 燃料燃烧时内能转化为化学能
B. 燃料箱燃料减少，燃料的热值变小
C. 导弹加速上升时，其动能和重力势能均增大
D. 导弹飞行时，弹身温度越高，含有的热量越多

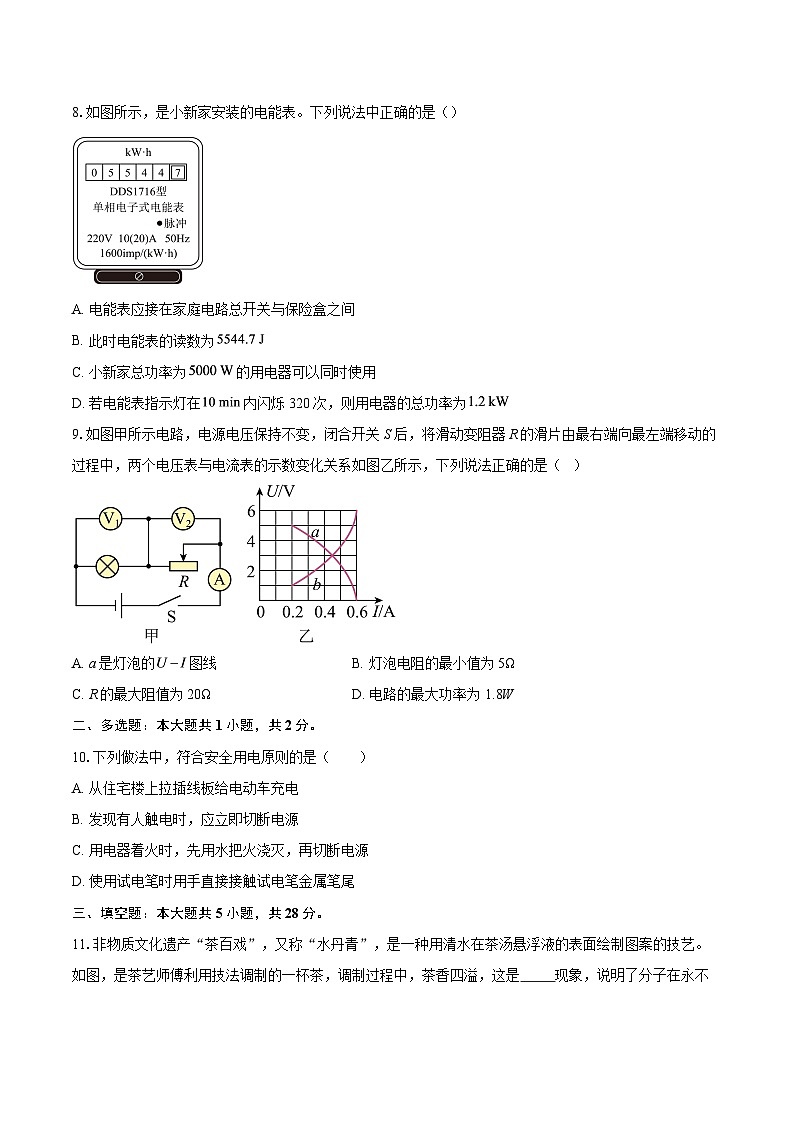

8.如图所示，是小新家安装的电能表。下列说法中正确的是（）
A. 电能表应接在家庭电路总开关与保险盒之间
B. 此时电能表的读数为
C. 小新家总功率为的用电器可以同时使用
D. 若电能表指示灯在内闪烁320次，则用电器的总功率为
9.如图甲所示电路，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片由最右端向最左端移动的过程中，两个电压表与电流表的示数变化关系如图乙所示，下列说法正确的是（ ）
A. a是灯泡的图线B. 灯泡电阻的最小值为5Ω
C. R的最大阻值为20ΩD. 电路的最大功率为1.8W
二、多选题：本大题共1小题，共2分。
10.下列做法中，符合安全用电原则的是（ ）
A. 从住宅楼上拉插线板给电动车充电
B. 发现有人触电时，应立即切断电源
C. 用电器着火时，先用水把火浇灭，再切断电源
D. 使用试电笔时用手直接接触试电笔金属笔尾
三、填空题：本大题共5小题，共28分。
11.非物质文化遗产“茶百戏”，又称“水丹青”，是一种用清水在茶汤悬浮液的表面绘制图案的技艺。如图，是茶艺师傅利用技法调制的一杯茶，调制过程中，茶香四溢，这是 现象，说明了分子在永不停息地做 运动。
12.我国家庭电路的电压是 V，家中电灯与电视机之间是 联的。若控制电灯的开关接触不良，会导致电路发生 （选填“断路”或“短路”），此时电灯中的电流为零。
13.为了缓解用眼疲劳，降低近视率，科技小组设计了一款“电加热眼罩”，其内部简化电路如图所示，电源电压恒定不变，通过旋转电位器的旋钮触片P可调节眼罩的温度。温度显示仪是由 （选填“电流表”或“电压表”）改装而成的，电位器是通过改变接入电路中电阻丝的 来改变电阻大小的。为了提高眼罩的加热温度，应 （选填“顺时针”或“逆时针”）旋转旋钮触片P。
14.如图甲所示是某湿度检测装置电路示意图，电源电压为4.5V，电压表量程为0~3V，电流表量程为0~3A，的阻值为40Ω，湿敏电阻R的阻值随湿度RH变化的关系如图乙所示。为使湿度表显示的示数随湿度的增大而增大，湿度表应由 （选填“电压表”或“电流表”）改装，电路可测量的最高湿度为 %。若想提高电路可测量的最高湿度，可 （选填“增大”或“减小”）电源电压。
15.如图甲所示是便携式封口机，工作时利用电流的 效应，使发热电阻温度快速升高，熔化塑料包实现封口。如图乙所示是其原理电路图，封口机的电源电压是3 V，发热电阻R的阻值为1 Ω，闭合开关，则10s内产生 J的热量。若封口时总是把塑料袋烫坏，应将发热电阻换成阻值更 （选填“大”或“小”）的电阻。
四、作图题：本大题共1小题，共4分。
16.完成下列作图题：
(1)如图甲所示为某款带有开关和指示灯的三孔插座，请在图乙中将电路连接完整，要求符合安全用电原则；
(2)闭合开关后，小磁针静止时极的指向如图所示。请在图中用箭头标出两条磁感线的方向，并在括号内标出电源的“+”或“-”极。
五、实验探究题：本大题共4小题，共22分。
17.请完成下列填空。
(1)如图甲，把一块玻璃板水平接触水面，然后稍稍用力向上提，观察到弹簧测力计示数大于玻璃板所受的重力，说明分子间存在 。
(2)如图乙，在“探究电流通过导体产生的热量与哪些因素有关”的实验中，通过观察 来比较电流通过导体产生热量的多少。
(3)如图丙，在“探究影响导体电阻大小的因素”的实验中，将金属丝A和C分别接在M、N间，目的是探究导体电阻大小与导体 的关系；小明将金属丝A和B分别接M、N之间，目的是探究导体电阻大小与导体 的关系。
18.如图甲、乙所示，小新用相同的酒精灯分别给初温相同、质量均为的水和煤油加热，以探究水和煤油的吸热能力。
(1)组装图甲装置时，若发现温度计的玻璃泡碰到了烧杯底，应适当将 （选填“A处向上”或“B处向下”）调整。
(2)实验过程中通过 （选填“加热时间”或“升高的温度”）来反映两种液体吸收热量的多少。
(3)根据实验数据，小新作出了水和煤油的温度随加热时间变化的图像如图丙，由图像可知， （选填“水”或“煤油”）的吸热本领更强；已知水的比热容为，则煤油的比热容为 。
19.小新在“探究电流与电压关系”的实验中，连接的电路如图甲所示，电源电压保持3V不变。
(1)检查图甲，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉。
(2)闭合开关前，应将滑动变阻器的滑片移到最 （选填“左”或“右”）端。
(3)检查无误后闭合开关，发现电流表无示数，电压表示数接近3V，移动滑动变阻器的滑片，两电表示数均无变化，则电路故障可能是 。
(4)排除故障后，闭合开关，移动滑片，记录数据如下表所示，其中第3次实验时电流表的示数如图乙所示，读数为 A。分析实验数据可得出结论： 。
(5)小新发现小明同学画出的图像（如图丙所示）所反映出的规律与自己的不同，请你分析小明实验中可能存在的问题是 。
(6)完成实验后，小新设计了如图丁所示的电路测量未知电阻Rx的阻值，实验步骤如下：（定值电阻的阻值为R0，电源电压恒定不变）
①闭合开关S、S1，此时电流表的示数为I；
②只闭合开关S，此时电流表的示数为I1；
③未知电阻Rx的表达式为Rx＝ （用R0、I、I1表示）。
20.有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。
(1)他连接了如图甲所示的电路，闭合开关后移动滑动变阻器的滑片，发现小灯泡不亮，电压表的示数接近3V保持不变，为了排除故障，接下来的操作是 （填字母）。
A．拧紧开关两端的接线柱 B．拧紧小灯泡和它两端的接线柱
(2)他测量小灯泡额定功率的实验原理是 （填公式），图甲中 （填仪器名称）的量程选择不合理。
(3)排除故障后，正确连接电路，使小灯泡正常发光，此时电压表的示数如图乙所示，则小灯泡的电阻为 Ω，小灯泡的额定功率为 W。
(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只已知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为 ；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式 P额= （用字母表示）。
六、计算题：本大题共1小题，共6分。
21.如图所示，电源两端的电压为6V恒定不变，当开关S闭合后，电流表的示数为0.5A，电压表的示数为2V。求：
(1)两端的电压；
(2)的电阻值。
七、综合题：本大题共2小题，共20分。
22.随着旅游产业的发展，“露营热”自然成为新宠，帐篷、烧烤架、天幕、露营车等户外装备销量激增，如图所示是一套卡式炉和便携燃气罐，它是外出野炊的好帮手，罐内的燃料主要是丁烷。若水壶装入2kg初温为20℃的水，用卡式炉加热过程中消耗了20g的丁烷，已知气压为1个标准大气压，该卡式炉的加热效率为42%，，。求：
(1)燃气罐中剩余燃气的热值 （选填“变大”“变小”或“不变”）。
(2)20g丁烷完全燃烧放出的热量是多少？
(3)加热结束时壶中水的温度是多少？
23.某品牌电火锅的内部简化电路如图甲所示，额定电压为220V，加热装置由电热丝R1和R2组成（R1、R2的阻值不变），通过控制开关S1和S2可实现高、中、低温三挡的调节，电火锅在工作时先进入高温挡，使锅内火锅汤料的温度快速上升，然后转入中温挡缓慢给锅内火锅汤料加热，当火锅汤料温度升高到一定程度再转入低温挡进行保温。某次电火锅正常工作时的P－t图像如图乙所示。求：
(1)当开关S1闭合，S2接b时，该电火锅处于 （选填“高温”“中温”或“低温”）挡，此时电路中的电流是多少 ？
(2)电热丝R2的阻值是多少？
(3)电火锅在0～30min共消耗的电能为多少J？
(4)小明分析图甲电路，发现该电路设计存在安全隐患，请说明： 。小明利用原有电路元件，在不改变三挡位工作功率的情况下重新设计电路，消除了安全隐患。如图丙所示，请将电热丝R1和R2填在合适的虚线框中 。
1.【答案】A
2.【答案】C
3.【答案】B
4.【答案】C
5.【答案】D
6.【答案】C
7.【答案】C
8.【答案】D
9.【答案】B
10.【答案】BD
11.【答案】扩散
无规则

12.【答案】220
并
断路

13.【答案】电压表
长度
顺时针

14.【答案】电压表
70
减小

15.【答案】热
90
大

16.【答案】(1)
(2)

17.【答案】引力
U形管液面高度的变化
横截面积
长度

18.【答案】A处向上
加热时间
水
​​​​​​​

19.【答案】​​​​​​​
左
定值电阻R断路
0.12
导体电阻一定时，通过导体的电流与导体两端的电压成正比
电压表并联在了滑动变阻器两端
​​​​​​​

20.【答案】B
​​​​​​​
电流表
4.8
1.2
​​​​​​​
​​​​​​​

21.【答案】(1)4V
(2)8Ω
【详解】（1）分析电路可知，当开关S闭合后， 、 串联，电压表测 电压，电流表测电路电流。根据串联电压规律， 两端的电压为
（2） 的电阻值为 ​​​​​​​

22.【答案】不变
​​​​​​​
68℃

23.【答案】高温
4A
​​​​​​​
​​​​​​​
当开关S1闭合，S2接a时，会造成电源短路
​​​​​​​
次数
1
2
3
4
5
电压U/V
0.8
1.0
1.2
1.4
1.6
电流I/A
0.08
0.10
0.14
0.16
