四川省达州市达川区2025-2026学年九年级上学期期末教学质量检测理综物理试题（原卷+解析）

这是一份四川省达州市达川区2025-2026学年九年级上学期期末教学质量检测理综物理试题（原卷+解析），共32页。
1.答题前填写好自己的姓名、班级、考号等信息；总分165分，考试时间120分钟。
2.请认真思考，用心作答，卷面工整，所有试题在答题卡上作答。
第I卷 选择题（共60分）
一、选择题（本大题共20个小题，1-12小题为物理，13-20小题为化学，每题3分，共60分）
1. 关于温度、内能、热量，下列说法正确的是（ ）
A. 温度越高的物体，具有的内能越多
B. 物体吸收热量，温度一定升高
C. 的水凝固成的冰的过程中，温度不变，内能减小
D. 热量一定从温度高的物体向温度低的物体转移
2. 2025年12月16日，我国在太原卫星发射中心使用长征四号乙运载火箭，成功将资源三号04星发射升空。下列说法正确的是（ ）
A. 燃料在燃烧过程中将内能转化为化学能
B 火箭上升时外壳温度升高，所含热量增多
C. 火箭使用偏二甲肼作燃料是由于其比热容较大
D. 火箭发动机在工作过程中将燃料燃烧产生的内能转化为机械能
3. 某实验小组利用酒精灯对冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态。如图是他们根据记录的数据绘制的温度-时间图像，不考虑冰或水的质量损失，已知。由图像可知（ ）
A. 水升温比冰慢，说明水的比热容比冰小
B.
C. 冰在熔化前内能增加了
D. 在段，水吸收的热量是
4. 某保密室大门需用双钥匙验证开启。保密人员甲插入钥匙1后（开关闭合），再由保密人员乙插入钥匙2（开关闭合），两把钥匙验证都通过后电动机工作，大门打开；用于监控大门的摄像照明灯须常亮，为保护电阻。下列电路设计符合要求的是（ ）
A. B.
C. D.
5. 如图所示，这是世界上最小的发电机——摩擦纳米发电机，它可以在人走路、说话、心跳、肌肉收缩等运动时，使其组成的材料之间摩擦来实现能量转化，从而在外部电路中形成电流，使电流表正常偏转。下列分析正确的是（ ）
A 该发电机端相当于电源正极
B. 摩擦纳米发电机内部电子的移动方向是从到
C. 两摩擦层在相互摩擦的过程中创造了电荷
D. 摩擦层束缚电子的能力比摩擦层弱
6. 如图所示的电路中，电源电压不变，闭合开关，灯泡都不发光。若只有一只灯泡的灯丝发生了断路，现用一根导线（如图中虚线所示）连接点，三只灯泡仍都不亮，则（ ）
A. 灯泡可能断路
B. 灯泡一定断路
C. 若再将导线连接、点，三只灯泡仍都不亮，则一定断路
D. 若再将导线连接、点，三只灯泡仍都不亮，则一定断路
7. 如图，甲、乙、丙是电压表或电流表。闭合开关后，、均发光。甲、乙、丙三个电表的数值依次为1.4、2.8、1.6（单位是或）。下列说法正确的是（ ）
A. 电源电压为
B. 甲表的示数为
C. 通过的电流为
D. 灯泡断路时，乙表示数变小
8. 如图所示，闭合开关后，在滑片从最左端向右移动到中间位置的过程中，下列说法正确的是（ ）
A. 电压表的示数与电流表的示数的比值变小
B. 电流表的示数变大，电流表的示数不变
C. 电压表的示数与电流表的示数的乘积不变
D. 电流表的示数与电流表的示数之差变大
9. 某同学对伏安法“测定值电阻的阻值”和“测小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（ ）
A. 两个实验的原理都是
B. 两个实验通过多次测量求平均值都是为了减小实验误差
C. 滑动变阻器在两个实验中的主要作用都是为了改变待测电阻两端的电压
D. 两个实验都采用了控制变量法
10. 如图甲所示，电源电压恒定，为定值电阻，闭合开关，将滑动变阻器的滑片从端移到端的过程中，电流表示数与电压表示数的关系图像如图乙所示，在该过程中，下列说法中不正确的是（ ）
A. 定值电阻阻值大小为
B. 滑动变阻器最大阻值为
C. 的功率变化范围为
D. 电路总功率的变化范围为
11. 如图是小艾家的电能表，根据图片信息判断，下列说法正确的是（ ）
A. 电能表转得越快，表明电路的电功率越大
B. 该电能表的示数是
C. 允许通过该电能表的最大功率是
D. 的用电器单独接在这个电能表下工作，电能表转
12. 我国高铁采用了能量回收制动方式：列车到站前停止电力供应，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流。下列与其工作原理相同的是（ ）
A. B.
C. D.
第II卷 非择题（共105分）
物理部分（共54分）
二、填空题（本大题共6小题，每空2分，共24分）
13. 如图甲所示，这是一款“省油灯”，图乙为其部分剖面示意图。在夹层中加水，主要是利用水的___________较大的特性，可以吸收更多的热量，减少油的蒸发，达到省油的目的。油燃烧过程中，将化学能转化成___________能。
14. 如图甲所示，加热试管中的水，直至塞子被试管内的水蒸气推开，这个过程中发生的能量转化情况与图___________（选填“乙”或“丙”）所示汽油机的冲程中的能量转化情况相同。若该单缸四冲程汽油机的转速为，则其活塞在汽缸内每秒往返运动___________次。
15. 为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中定时器控制点火时间（电阻不计，达到设定时间即自动断开），点火器有电流通过时发热完成点火。为完善设计方案，还需要在___________（填“a”或“b”）处安装一个开关S，闭合开关时，指示灯亮，定时器在电路中处于___________（填“通路”或“断路”）状态，开始进行倒计时。
16. 如图甲所示的电路，开关闭合后，滑动变阻器滑片从最右端移动到最左端，电路中某两个电压表的示数随电流变化的图像如图乙所示，则的阻值为___________；当滑片在中点时，的功率为___________。
17. 电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。若一台玩具电动机接在的电源两端，使其正常转动时，通过电动机中的电流为；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为。则这台电动机线圈的电阻为___________，正常工作产生的机械能是___________。
18. 如图甲所示电路，电源电压恒为，滑动变阻器的规格为“、”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其-图像如图乙所示。闭合开关，移动滑片的过程中，为保证电路安全，整个电路消耗的最小电功率为___________W；滑动变阻器的最小阻值是___________。
三、作图题（本大题共2小题，每小题3分，共6分）
19. 通电螺线管和磁体A端之间的磁感线分布如下图所示，此时小磁针处于静止状态。请在括号中分别标出磁体端、小磁针端以及电源端的极性。
20. 请用笔画线代替导线补全实物连接图，要求：两灯并联，是总开关，只控制灯泡。
四、实验题（本大题共2小题，每空1分，共12分）
21. 如图1所示，甲、乙、丙三图的装置完全相同，所用燃料的质量都相等，烧杯内的液体质量和初温也相同。
（1）实验要比较不同燃料的热值，应选择___________两图进行实验。燃料完全燃烧放出的热量可以通过温度计升高的示数来反映，这属于___________法在实验中的应用。
（2）比较不同物质的吸热能力：
①选择甲、丙两图进行实验，控制燃料燃烧时的火力相同，所以该实验可用___________（选填“温度计示数”或“加热时间的长短”）来表示两种液体吸热的多少；
②如果质量和初始温度均相同的a、b液体，吸热后它们的温度随时间变化的图像如图2所示，由图可看出b液体的温度升高得较慢，则___________（填“a”或“b”）液体的比热容较小。
（3）某同学用图甲装置测燃料1的热值，假设燃料完全燃烧放出的热量全部被液体a吸收。若加热前燃料1的质量为，加热一段时间后变为；烧杯中液体a的质量为，初温为，末温为，液体a的比热容用表示，用以上符号表示该同学测燃料1的热值的计算式：___________。
22. 在“测定小灯泡电功率”的实验中，电源电压恒为，灯泡的额定电压为，灯丝电阻约为，灯泡的额定电流为。
（1）用笔画线代替导线，将图甲所示的实物电路连接完整。
（2）闭合开关进行实验时，发现电流表、电压表均无示数，若故障只发生在灯泡或滑动变阻器上，则电路故障应为___________。
（3）实验中，观察到小灯泡的电压为时，为了测量其额定功率，滑动变阻器的滑片应向___________（选填“”或“”）端移动；通过小灯泡的电流随它两端电压变化的关系如图乙所示，分析图像可知灯泡的额定功率为___________，图像不是一条直线的原因是___________。
（4）实验中滑动变阻器有两种规格，分别为“10Ω 1A”和“50Ω 2A”，应选用___________规格的滑动变阻器。
（5）完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为的小灯泡的额定功率。电源电压不变（大小未知），图中为电阻箱，为阻值已知的定值电阻。实验方案如下：
①将开关接，移动滑动变阻器滑片至某一位置，调节电阻箱直至电流表示数为此时电阻箱的示数为。
②将开关接，保持滑动变阻器滑片位置不变，调节电阻箱直至电流表示数仍为此时电阻箱的示数为。
③小灯泡的额定功率表达式为___________（用、、、表示）。
五、计算题（本大题共2小题，每小题6分，共12分）
23. 在我国北方地区地暖是冬季采暖的主流方式。将温度为的水进入地面下的管道，通过整个地板来供热，水从另一端出口离开时温度降为。每小时流过的水量为。已知水的比热容为，求：
（1）地暖管道每小时向室内释放的热量；
（2）若这些热量有被房间内的空气吸收，房间内空气总体积为，空气的密度为，空气的比热容约为，不考虑其他热损失，则后室内空气温度将升高多少摄氏度；
（3）如果暖气管中水由燃烧天然气进行加热，已知天然气的热值为，供暖效率为，求每小时燃烧天然气多少。
24. 如图甲所示，是某型号电压力锅简化的工作电路图。是阻值为的保温电阻，是主加热电阻，是阻值为的副加热电阻。该电压力锅煮饭分为“加热升压一保压一保温”三个阶段，通过如图乙所示的锅内工作压强与时间关系图像可了解其工作过程：接通电源，启动智能控制开关自动接到，同时自动闭合，电压力锅进入加热升压状态；当锅内工作压强达时，自动断开，进入保压状态，当锅内工作压强降至时，又会自动闭合；当保压状态结束，饭就熟了，自动接到，减压进入保温状态。电压力锅煮饭时，当自动接到，在闭合与断开时消耗电能的电功率之比为。求：
（1）电压力锅处于保温状态时的电功率；
（2）阻值；

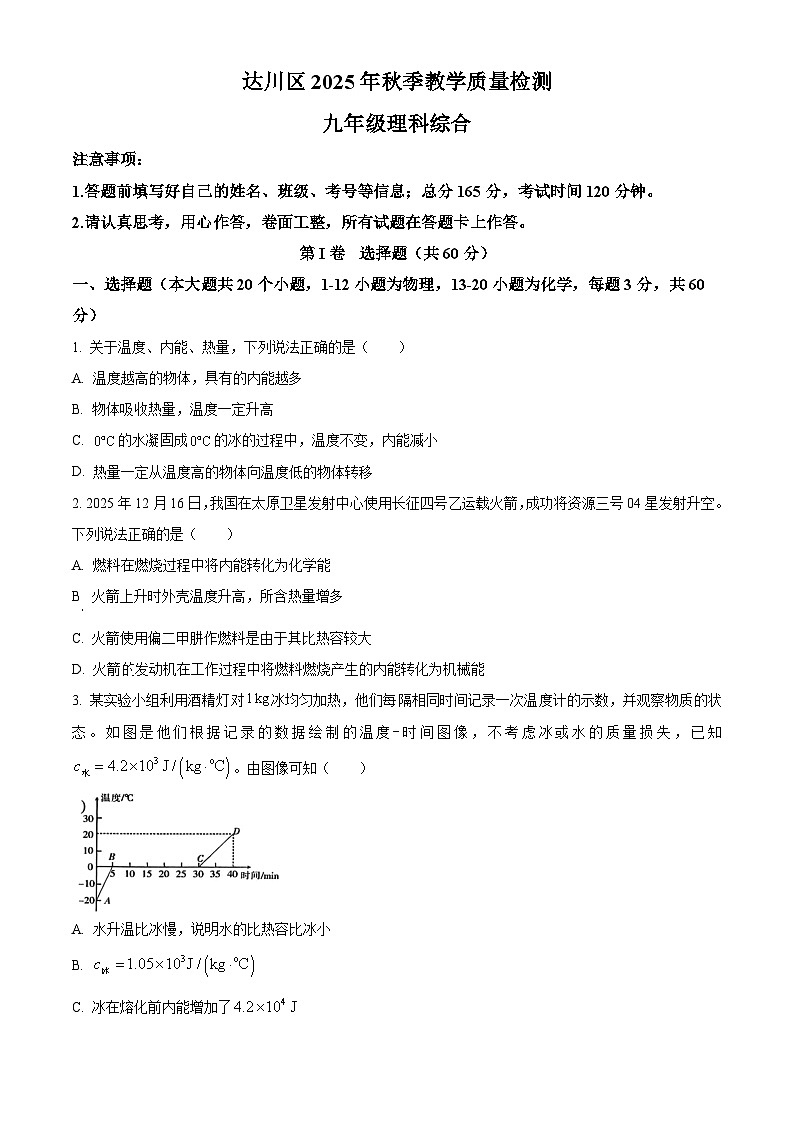

（3）在正常工作的情况下，电压力锅某一次将饭刚好煮熟消耗的电能为多少？达川区2025年秋季教学质量检测
九年级理科综合
注意事项：
1.答题前填写好自己的姓名、班级、考号等信息；总分165分，考试时间120分钟。
2.请认真思考，用心作答，卷面工整，所有试题在答题卡上作答。
第I卷 选择题（共60分）
一、选择题（本大题共20个小题，1-12小题为物理，13-20小题为化学，每题3分，共60分）
1. 关于温度、内能、热量，下列说法正确的是（ ）
A. 温度越高的物体，具有的内能越多
B. 物体吸收热量，温度一定升高
C. 的水凝固成的冰的过程中，温度不变，内能减小
D. 热量一定从温度高的物体向温度低的物体转移
【答案】C
【解析】
【详解】A．内能由质量、温度、状态等决定，温度高的物体质量可能较小，内能不一定多，故A错误；
B．物体吸收热量，温度不一定升高，例如冰是晶体，冰熔化成水的过程中，吸收热量，温度不变，故B错误；
C．0℃的水凝固成0℃的冰后，温度不变，但凝固的过程中放出热量，所以其内能减小，故C正确；
D．发生热传递的条件是存在温度差，即热量可以由高温物体向低温物体传递，也可以在同一物体的高温部分向低温部分传递，故D错误。
故选C。
2. 2025年12月16日，我国在太原卫星发射中心使用长征四号乙运载火箭，成功将资源三号04星发射升空。下列说法正确的是（ ）
A. 燃料在燃烧过程中将内能转化为化学能
B. 火箭上升时外壳温度升高，所含热量增多
C. 火箭使用偏二甲肼作燃料是由于其比热容较大
D. 火箭的发动机在工作过程中将燃料燃烧产生的内能转化为机械能
【答案】D
【解析】
【详解】A．燃料燃烧时，化学能通过氧化还原反应转化为内能，而非将内能转化为化学能，故A错误；
B．热量是过程量，不能说物体“含有”热量，只能描述为吸收/释放热量，故B错误；
C．火箭使用偏二甲肼作燃料，优势在于偏二甲肼高热值（单位质量燃料完全燃烧释放的热量多），而非比热容大，故C错误；
D．火箭发动机工作过程中，燃料燃烧产生高温高压气体，通过喷嘴高速喷射，将内能转化为气体的动能，最终通过反作用力转化为火箭的机械能，故D正确。
故选D。
3. 某实验小组利用酒精灯对冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态。如图是他们根据记录的数据绘制的温度-时间图像，不考虑冰或水的质量损失，已知。由图像可知（ ）
A. 水升温比冰慢，说明水的比热容比冰小
B.
C. 冰在熔化前内能增加了
D. 在段，水吸收的热量是
【答案】C
【解析】
【详解】A．利用酒精灯对冰均匀加热，即在相同时间内冰和水吸收的热量相同，由图可知，冰在前5min内温度升高了20℃；水在后10min内温度升高了20℃，升高相同的温度，水吸热多，即水温度变化慢，由可知，水的比热容比冰的比热容大，故A不符合题意；
B．根据A选项分析可知，质量相同的水和冰升高相同的温度，水吸收热量的时间是冰吸收热量时间的2倍，即水吸收的热量是冰吸收热量的2倍，由可知，水的比热容是冰比热容的2倍，则冰的比热容为
故B不符合题意；
CD．据图可知水在CD段10min内温度升高了20℃，水吸收的热量为
冰在熔化前加热了5min，因此此时吸收的热量是水CD段吸收热量的一半，则冰在熔化前内能增加了
故C符合题意，D不符合题意。
故选C。

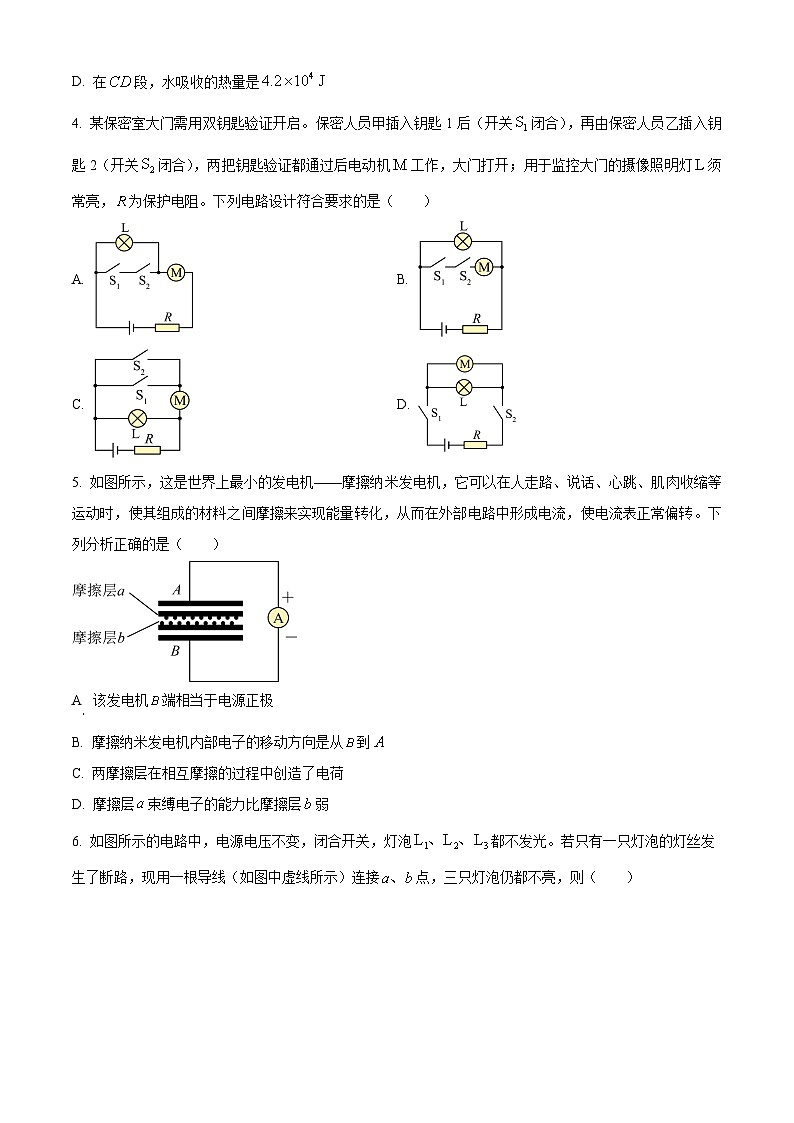

4. 某保密室大门需用双钥匙验证开启。保密人员甲插入钥匙1后（开关闭合），再由保密人员乙插入钥匙2（开关闭合），两把钥匙验证都通过后电动机工作，大门打开；用于监控大门的摄像照明灯须常亮，为保护电阻。下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】保密人员甲插入钥匙1后（开关闭合），再由保密人员乙插入钥匙2（开关闭合），两把钥匙验证都通过后电动机工作，则两开关与电动机串联； 用于监控大门的摄像照明灯L须常亮，故灯泡L与电动机所在支路并联；R为保护电阻，则R在干路上。 故B符合题意，ACD不符合题意。
故选B。
5. 如图所示，这是世界上最小的发电机——摩擦纳米发电机，它可以在人走路、说话、心跳、肌肉收缩等运动时，使其组成的材料之间摩擦来实现能量转化，从而在外部电路中形成电流，使电流表正常偏转。下列分析正确的是（ ）
A. 该发电机端相当于电源正极
B. 摩擦纳米发电机内部电子的移动方向是从到
C. 两摩擦层在相互摩擦的过程中创造了电荷
D. 摩擦层束缚电子的能力比摩擦层弱
【答案】D
【解析】
【详解】A．在电源的外部电路中，电流从电源的正极流出，经过用电器流向负极，由图可知，电流表的电流从“+”接线柱流入，从“-”接线柱流出，说明外部电路中的电流方向是从A端经过电流表流向B端，因此，A端相当于电源的正极，B端相当于电源的负极，故A错误；
B．电源外部电流的方向从摩擦层a流过电流表，回到摩擦层b，电源内部电流方向从摩擦层b到摩擦层a，因为电流方向与负电荷定向移动的方向相反，所以电源内部，摩擦层a、b相互摩擦的过程中负电荷从摩擦层a向b转移，即电子的移动方向是从A端到B端，故B错误；
C．摩擦起电的实质是电荷在不同物体之间的转移，而不是创造了电荷，故C错误；
D．物体带正电是因为失去电子，即束缚电子的能力弱；带负电是因为得到电子，即束缚电子的能力强。A端带正电，说明摩擦层a失去电子，因此摩擦层a束缚电子的能力比摩擦层b弱，故D正确。
故选D。

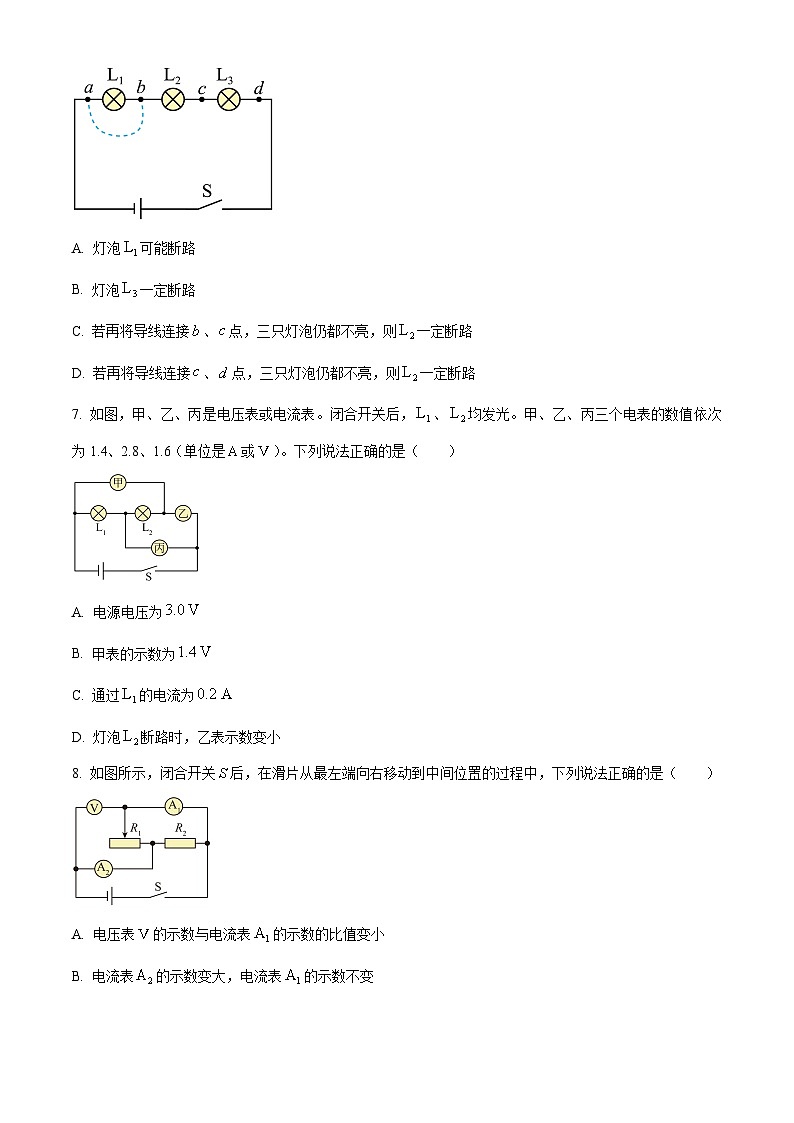

6. 如图所示的电路中，电源电压不变，闭合开关，灯泡都不发光。若只有一只灯泡的灯丝发生了断路，现用一根导线（如图中虚线所示）连接点，三只灯泡仍都不亮，则（ ）
A. 灯泡可能断路
B. 灯泡一定断路
C. 若再将导线连接、点，三只灯泡仍都不亮，则一定断路
D. 若再将导线连接、点，三只灯泡仍都不亮，则一定断路
【答案】D
【解析】
【详解】A．电路为L1、L2、L3串联电路。闭合开关，三灯都不亮，且只有一处灯丝断路，说明电路中存在断路。用导线连接a、b两点，相当于将灯泡L1短路。此时三灯仍不亮，说明电路中仍然存在断路。如果L1断路，用导线连接a、b两点后，电路变为L2、L3的串联电路，L2、L3应该会发光，这与“三只灯泡仍都不亮”的现象不符。因此，断路的位置不在L1，而在L2或L3。由上述分析可知，灯泡L1没有断路，故A错误；
B．由上述分析可知，断路的位置可能在L2或L3，不能确定L3一定断路，故B错误；
C．若再将导线连接b、c点，相当于将灯泡L2短路。如果三只灯泡仍都不亮，说明电路中仍有断路。因为L1是完好的，所以断路位置在L3。因此，“若再将导线连接b、c点，三只灯泡仍都不亮”这个条件可以推断出L3一定断路，而不是L2一定断路，故C错误；
D．若再将导线连接c、d点，相当于将灯泡L3短路。如果三只灯泡仍都不亮，说明电路中仍有断路。因为L1是完好的，所以断路位置在L2。因此，“若再将导线连接c、d点，三只灯泡仍都不亮”这个条件可以推断出L2一定断路，故D正确。
故选D。
7. 如图，甲、乙、丙是电压表或电流表。闭合开关后，、均发光。甲、乙、丙三个电表的数值依次为1.4、2.8、1.6（单位是或）。下列说法正确的是（ ）
A. 电源电压为
B. 甲表的示数为
C. 通过的电流为
D. 灯泡断路时，乙表示数变小
【答案】C
【解析】
【详解】闭合开关后，、均发光。假设甲、丙是电压表，则甲测电源两端的电压，丙测两端的电压，所以甲表的示数要大于丙表的示数，不符合题意，所以甲、丙是电流表，乙是电压表，则电源电压为2.8V。由电路图可知，此时电路为并联电路，甲表测通过的电流，丙表测干路电流，所以通过的电流为
由并联电路特点可知，当部分用电器断路时，电压表示数不变，即乙表示数不变，故ABD错误，C正确。
故选C。
8. 如图所示，闭合开关后，在滑片从最左端向右移动到中间位置的过程中，下列说法正确的是（ ）
A. 电压表的示数与电流表的示数的比值变小
B. 电流表的示数变大，电流表的示数不变
C. 电压表的示数与电流表的示数的乘积不变
D. 电流表的示数与电流表的示数之差变大
【答案】A
【解析】
【详解】B．由电路图可知，滑动变阻器R1与电阻R2并联，电压表测电源的电压，电流表A1测R1支路的电流，电流表A2测干路电流；因电源的电压保持不变，所以滑片移动时，电压表的示数不变。因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R2的电流不变；在滑片从最左端向右移动到中间位置的过程中，变阻器R1接入电路中的电阻变小，由欧姆定律可知，通过R1的电流变大，即电流表A1的示数变大；因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A2的示数变大；故B错误；
A．电压表的示数与电流表的示数的比值是变阻器R1的阻值，由于变阻器R1接入电路中的电阻变小，因此电压表的示数与电流表的示数的比值变小，故A正确；
C．由于电流表A2的示数变大，则电压表的示数与电流表的示数的乘积变大，故C错误；
D．由并联电流规律可知，电流表的示数与电流表的示数之差是定值电阻R2的电流，通过R2的电流不变，则电流表的示数与电流表的示数之差不变，故D错误。
故选A。
9. 某同学对伏安法“测定值电阻的阻值”和“测小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（ ）
A. 两个实验的原理都是
B. 两个实验通过多次测量求平均值都是为了减小实验误差
C. 滑动变阻器在两个实验中的主要作用都是为了改变待测电阻两端的电压
D. 两个实验都采用了控制变量法
【答案】C
【解析】
【详解】A．伏安法测电阻的原理是，故A错误；
B．测定值电阻时多次测量求平均值是为了减小误差，但测小灯泡电阻时多次测量是为了探究灯丝电阻随温度的变化规律，并非为了减小误差，故B错误；
C．滑动变阻器在两个实验中的主要作用都是通过改变电路中的电流来改变待测电阻两端的电压，以实现多次测量，故C正确；
D．两个实验均直接应用欧姆定律测量电阻，未涉及控制其他变量，未采用控制变量法，故D错误。
故选C。
10. 如图甲所示，电源电压恒定，为定值电阻，闭合开关，将滑动变阻器滑片从端移到端的过程中，电流表示数与电压表示数的关系图像如图乙所示，在该过程中，下列说法中不正确的是（ ）
A. 定值电阻阻值大小为
B. 滑动变阻器最大阻值为
C. 的功率变化范围为
D. 电路总功率的变化范围为
【答案】D
【解析】
【详解】A．据甲图可知，电路是两电阻串联，电压表测滑动变阻器两端电压，电流表测电路中的电流，据乙图可知，当变阻器两端移到a端时，此时电路为定值电阻单独接入的简单电路，滑动变阻器两端电压为0，此时电路中的电流是0.6A，则电源电压为……①
当变阻器两端移到b端时，此时定值电阻R0和滑动变阻器R的全部阻值串联，滑动变阻器两端电压是2V，此时电路中的电流是0.2A，根据串联电路电压特点可知，电源电压为……②
联立①②两式解得，，故A正确，不符合题意；
B．由串联分压原理可知，当滑动变阻器两端电压最大时，滑动变阻器接入电路中的阻值最大，据乙图可知，滑动变阻器两端最大电压是2V，此时电路中的电流是0.2A，则滑动变阻器的最大阻值是
故B正确，不符合题意；
C．已知电路中的最小电流是0.2A，则的最小功率为
电路中的最大电流是0.6A，则的最大功率为
因此的功率变化范围为0.2W∼1.8W，故C正确，不符合题意；
D．已知电路中的最小电流是0.2A，电路中的最小总功率为
最大电流是0.6A，电路中的最大总功率为
故D错误，符合题意。
故选D。
11. 如图是小艾家的电能表，根据图片信息判断，下列说法正确的是（ ）
A. 电能表转得越快，表明电路的电功率越大
B. 该电能表的示数是
C. 允许通过该电能表的最大功率是
D. 的用电器单独接在这个电能表下工作，电能表转
【答案】A
【解析】
【详解】A．电能表是计量用电器消耗电能的仪表，转盘转得越快表明消耗电能越快，即电路的电功率越大，故A正确；
B．电能表的单位是kW·h，最后一位是小数位，所以示数为16.6kW·h，故B错误；
C．由参数“10（20）A”可知额定最大电流为20A，即允许通过该电能表最大电流是20A，允许通过该电能表的最大功率
故C错误；
D．的用电器单独接在这个电能表下工作，消耗电能为
转速为600r/(kW·h)，表示每消耗1kW·h的电能，电能表的转盘转600转，所以转数为
故D错误。
故选A。
12. 我国高铁采用了能量回收制动方式：列车到站前停止电力供应，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流。下列与其工作原理相同的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收，该原理是利用电磁感应来工作的。
A．由图可知，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应现象，发电机就是利用该原理来工作的，故A符合题意；
B．图中是奥斯特实验，说明通电导体的周围存在磁场，这种现象叫做电流的磁效应，故B不符合题意；
C．由图可知，电路中有电源，说明通电导体在磁场中要受到力的作用，电动机是利用该原理来工作的，故C不符合题意；
D．图中装置是探究影响电磁铁磁性大小因素的实验，也可说明电流的磁效应，故D不符合题意。
故选A。
第II卷 非择题（共105分）
物理部分（共54分）
二、填空题（本大题共6小题，每空2分，共24分）
13. 如图甲所示，这是一款“省油灯”，图乙为其部分剖面示意图。在夹层中加水，主要是利用水的___________较大的特性，可以吸收更多的热量，减少油的蒸发，达到省油的目的。油燃烧过程中，将化学能转化成___________能。
【答案】 ①. 比热容 ②. 内
【解析】
【详解】[1]省油灯的夹层中加水，主要是利用水的比热容较大的特性，与其它物质相比，升高相同的温度，可以吸收更多的热量，降低油的温度，减少油的蒸发，达到省油的目的。
[2]灯油燃烧时放出热量，将化学能转化为内能。
14. 如图甲所示，加热试管中的水，直至塞子被试管内的水蒸气推开，这个过程中发生的能量转化情况与图___________（选填“乙”或“丙”）所示汽油机的冲程中的能量转化情况相同。若该单缸四冲程汽油机的转速为，则其活塞在汽缸内每秒往返运动___________次。
【答案】 ①. 丙 ②. 20
【解析】
【详解】[1]当水沸腾一段时间后，塞子被试管内水蒸气推出，水蒸气对塞子做功，将水蒸气的内能转化为塞子的机械能；图乙中进气门、排气门关闭，活塞由下向上运动，是压缩冲程，该冲程中活塞的机械能转化为混合物的内能；图丙中进气门、排气门关闭，活塞由上向下运动，是做功冲程，该冲程种内能转化为机械能，与水蒸气对塞子做功的能量转化相同。
[2]若该单缸四冲程汽油机的转速为，没转11圈，活塞往返一次，所以活塞在汽缸内每秒往返运动20次。
15. 为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中定时器控制点火时间（电阻不计，达到设定时间即自动断开），点火器有电流通过时发热完成点火。为完善设计方案，还需要在___________（填“a”或“b”）处安装一个开关S，闭合开关时，指示灯亮，定时器在电路中处于___________（填“通路”或“断路”）状态，开始进行倒计时。
【答案】 ①. a ②. 通路
【解析】
【详解】[1]根据题目要求，断开此开关时，指示灯熄灭，整个装置停止工作，所以此开关应在干路上控制整个电路，故开关应安装在a处。
[2]为了正常倒计时，定时器在电路中应处于通路状态，使电流通过定时器（不通过点火器），避免点燃烟花造成人员伤害。
16. 如图甲所示的电路，开关闭合后，滑动变阻器滑片从最右端移动到最左端，电路中某两个电压表的示数随电流变化的图像如图乙所示，则的阻值为___________；当滑片在中点时，的功率为___________。
【答案】 ①. 10 ②. 2.025
【解析】
【详解】[1]由图甲可知，R1与R2串联，电流表测电路中的电流；电压表V测电源两端的电压，电压表V1测R1两端的电压，电压表V2测R2两端的电压。电源电压不变，因此电压表V的示数是定值，图乙竖直线表示电压表V示数随电流变化的图像；根据可知，V1的示数随电流增大而增大，根据可知，V2示数随电流增大而减小，故图乙斜线表示电压表V2示数随电流变化的图像。由图乙可知，电压表V的示数为9V，这是电源电压的数值，因此电源电压是9V；当滑动变阻器滑片在最左端时，R2接入电路的阻值为0，此时电路中只有R1，电路中的电阻最小，电路中的电流最大为0.9A，根据欧姆定律可得R1的阻值为
[2]当滑动变阻器滑片在最右端时，R2接入电路的阻值最大，此时电路的总电阻最大，电路中的电流最小，由图乙可知此时V2的示数为6V，根据欧姆定律结合串联电路电压特点可得电路电流为
滑动变阻器的最大阻值
当滑片在中点时，电路中的电流
R2的功率为
17. 电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。若一台玩具电动机接在的电源两端，使其正常转动时，通过电动机中的电流为；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为。则这台电动机线圈的电阻为___________，正常工作产生的机械能是___________。
【答案】 ①.
2 ②.
43.2
【解析】
【详解】[1] 电动机转轴卡住时，电能全部转化为内能，电动机相当于纯电阻。由欧姆定律得线圈电阻
[2] 电动机正常工作1min时消耗的总电能
产生的热量（内能）
机械能为总电能与热量之差，为
18. 如图甲所示电路，电源电压恒为，滑动变阻器的规格为“、”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其-图像如图乙所示。闭合开关，移动滑片的过程中，为保证电路安全，整个电路消耗的最小电功率为___________W；滑动变阻器的最小阻值是___________。
【答案】 ①.
1.5 ②.
5
【解析】
【详解】[1]由电路图可知，灯泡L与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，电流表测量电路中的总电流。电源电压U恒定，根据电功率公式 可知，当电路中的电流最小时，电路消耗的总功率最小。要使电路中的电流最小，就需要使滑动变阻器接入电路的电阻最大。当滑动变阻器接入电路的电阻增大时，其两端的电压也随之增大。根据题目条件，为保证电路安全，电压表的示数不得超过其量程3V，即滑动变阻器两端的电压最大为 ，根据串联电路电压规律，此时灯泡两端的电压为
查阅灯泡的I-U图像可知，当灯泡两端电压为3V时，电路中的电流为
整个电路消耗的最小电功率为
[2]当滑动变阻器接入电路的阻值最小时，电路中的电流最大。为保证电路安全，电路中的最大电流需满足：不超过灯泡的额定电流 0.3A；不超过电流表的量程 0.6A；不超过滑动变阻器允许通过的最大电流1A。综合考虑，电路中的最大安全电流为
查阅灯泡的I-U图像可知，当电路中电流为0.3A时，灯泡两端的电压为
根据串联电路电压规律，此时滑动变阻器两端的电压为
此电压值（1.5V）未超过电压表能测量的最大电压值（3V），符合安全要求。根据欧姆定律，滑动变阻器接入电路的最小阻值为
三、作图题（本大题共2小题，每小题3分，共6分）
19. 通电螺线管和磁体A端之间的磁感线分布如下图所示，此时小磁针处于静止状态。请在括号中分别标出磁体端、小磁针端以及电源端的极性。
【答案】
【解析】
【详解】由于在磁体外部磁感线从磁体的N极出来，回到S极，所以左边磁体A为S极，右边通电螺线管的左端为S极，则右端N极；根据磁极之间的作用规律，小磁针的a端为N极、b端为S极；由安培定则可知，大拇指指向右端N极，四指环绕方向为电流方向，电流从螺线管的左边流入、右边流出，则c为正极、d为负极，如图所示：
20. 请用笔画线代替导线补全实物连接图，要求：两灯并联，是总开关，只控制灯泡。
【答案】
【解析】
【详解】两灯并联，则需要将L1、L2并联在两条支路上，要使S2只控制灯泡L2，需将L2与S2串联在一条支路上，S是总开关，控制整个电路通断，需将S在干路上。如图所示
四、实验题（本大题共2小题，每空1分，共12分）
21. 如图1所示，甲、乙、丙三图的装置完全相同，所用燃料的质量都相等，烧杯内的液体质量和初温也相同。
（1）实验要比较不同燃料的热值，应选择___________两图进行实验。燃料完全燃烧放出的热量可以通过温度计升高的示数来反映，这属于___________法在实验中的应用。
（2）比较不同物质的吸热能力：
①选择甲、丙两图进行实验，控制燃料燃烧时的火力相同，所以该实验可用___________（选填“温度计示数”或“加热时间的长短”）来表示两种液体吸热的多少；
②如果质量和初始温度均相同的a、b液体，吸热后它们的温度随时间变化的图像如图2所示，由图可看出b液体的温度升高得较慢，则___________（填“a”或“b”）液体的比热容较小。
（3）某同学用图甲装置测燃料1的热值，假设燃料完全燃烧放出的热量全部被液体a吸收。若加热前燃料1的质量为，加热一段时间后变为；烧杯中液体a的质量为，初温为，末温为，液体a的比热容用表示，用以上符号表示该同学测燃料1的热值的计算式：___________。
【答案】（1） ①. 甲、乙 ②. 转换法
（2） ①. 加热时间的长短 ②. a
（3）
【解析】
【小问1详解】
[1]比较燃料热值的实验，要控制被加热的液体种类和质量相同，改变燃料的种类。甲、乙两图满足这个条件，液体a的质量和初温相同，燃料分别为燃料1和燃料2；
[2]燃料完全燃烧放出的热量无法直接测量，通过观察温度计升高的示数来反映，这种将不易直接测量的物理量转换为易测量物理量的方法，叫做转换法。
【小问2详解】
[1]甲、丙两图使用相同的燃料和装置，相同时间内放出的热量相同，两种液体吸收的热量多少，可以通过加热时间的长短来表示，加热时间越长，吸收的热量越多；
[2]由图2可知，质量相同的a、b两种液体，吸收相同热量时，a液体升温快，b液体升温慢。根据比热容公式，在Q、m相同时，Δt越大，比热容c越小。因此a液体的比热容较小。
【小问3详解】
液体a吸收的热量，其中m是液体质量，t2是末温，t1是初温，
燃料完全燃烧放出的热量全部被液体吸收，即，燃烧的燃料1的质量为，根据热值公式，推导可得燃料1的热值
22. 在“测定小灯泡电功率”的实验中，电源电压恒为，灯泡的额定电压为，灯丝电阻约为，灯泡的额定电流为。
（1）用笔画线代替导线，将图甲所示实物电路连接完整。
（2）闭合开关进行实验时，发现电流表、电压表均无示数，若故障只发生在灯泡或滑动变阻器上，则电路故障应为___________。
（3）实验中，观察到小灯泡的电压为时，为了测量其额定功率，滑动变阻器的滑片应向___________（选填“”或“”）端移动；通过小灯泡的电流随它两端电压变化的关系如图乙所示，分析图像可知灯泡的额定功率为___________，图像不是一条直线的原因是___________。
（4）实验中滑动变阻器有两种规格，分别为“10Ω 1A”和“50Ω 2A”，应选用___________规格的滑动变阻器。
（5）完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为的小灯泡的额定功率。电源电压不变（大小未知），图中为电阻箱，为阻值已知的定值电阻。实验方案如下：
①将开关接，移动滑动变阻器滑片至某一位置，调节电阻箱直至电流表示数为此时电阻箱的示数为。
②将开关接，保持滑动变阻器滑片位置不变，调节电阻箱直至电流表示数仍为此时电阻箱的示数为。
③小灯泡的额定功率表达式为___________（用、、、表示）。
【答案】（1） （2）滑动变阻器断路
（3） ①. ②. 0.875 ③. 见解析
（4）50Ω 2A （5）
【解析】
【小问1详解】
灯泡的额定电压为，灯丝电阻约为，灯泡的额定电流约
电流表选择0~0.6A的量程，电流表和变阻器串联，如图所示：
【小问2详解】
闭合开关，电流表无示数，说明电路可能出现了断路，电压表无示数，说明电压表的正负接线柱与电源之间是断开的，所以故障可能是滑动变阻器断路。
【小问3详解】
[1]灯泡的额定电压为，小灯泡的电压为时，为了测量其额定功率，需要增大灯泡L1两端的电压，由串联电路电压的规律可知减小变阻器两端的电压，由串联分压可知减小变阻器连入电路的电阻，滑动变阻器的滑片应向A端移动。
[2]根据图乙所示的小灯泡电流随电压变化的关系图象可知，灯在额定电压3.5V时的电流为0.25A，则小灯泡的额定功率
[3]由图乙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，由可知，电压和电流都增大时，电功率增大，温度升高，说明小灯泡的电阻随温度的升高而增大。
【小问4详解】
由图乙可知，灯在额定电压3.5V时的电流为0.25A，由串联电路电压的规律和欧姆定律得到变阻器连入电路的电阻
因此，应选择“50Ω，2A”的滑动变阻器。
【小问5详解】
将开关接，变阻器、电阻箱和灯泡L2串联，电流表测量电路中的电流，移动滑动变阻器滑片至某一位置，调节电阻箱直至电流表示数为，此时电阻箱的示数为，电源电压①
将开关接，变阻器、电阻R0和电阻箱串联，电流表测量电路中的电流，保持滑动变阻器滑片位置不变，调节电阻箱直至电流表示数仍为，此时电阻箱的示数为，电源电压②
联立①②解得
L2额定功率
五、计算题（本大题共2小题，每小题6分，共12分）
23. 在我国北方地区地暖是冬季采暖的主流方式。将温度为的水进入地面下的管道，通过整个地板来供热，水从另一端出口离开时温度降为。每小时流过的水量为。已知水的比热容为，求：
（1）地暖管道每小时向室内释放的热量；
（2）若这些热量有被房间内的空气吸收，房间内空气总体积为，空气的密度为，空气的比热容约为，不考虑其他热损失，则后室内空气温度将升高多少摄氏度；
（3）如果暖气管中的水由燃烧天然气进行加热，已知天然气的热值为，供暖效率为，求每小时燃烧天然气多少。
【答案】（1）
（2）10℃ （3）0.5m3
【解析】
【小问1详解】
地暖管道释放热量等于水流经管道时放出的热量，地暖管道每小时向室内释放的热量为
【小问2详解】
空气吸收的热量为释放热量的50%，即
空气的质量
空气温度升高量
【小问3详解】
天然气供暖的效率定义为有效热量与总热量的比值，则总热量
总热量由天然气燃烧释放，每小时燃烧天然气体积
24. 如图甲所示，是某型号电压力锅简化的工作电路图。是阻值为的保温电阻，是主加热电阻，是阻值为的副加热电阻。该电压力锅煮饭分为“加热升压一保压一保温”三个阶段，通过如图乙所示的锅内工作压强与时间关系图像可了解其工作过程：接通电源，启动智能控制开关自动接到，同时自动闭合，电压力锅进入加热升压状态；当锅内工作压强达时，自动断开，进入保压状态，当锅内工作压强降至时，又会自动闭合；当保压状态结束，饭就熟了，自动接到，减压进入保温状态。电压力锅煮饭时，当自动接到，在闭合与断开时消耗电能的电功率之比为。求：
（1）电压力锅处于保温状态时的电功率；
（2）的阻值；
（3）在正常工作的情况下，电压力锅某一次将饭刚好煮熟消耗的电能为多少？
【答案】（1）220W
（2）60.5Ω （3）0.28kW·h
【解析】
【小问1详解】
当电压力锅处于保温状态时，开关S自动接到b，只有保温电阻工作。电源电压，保温电阻，则保温状态的电功率为
【小问2详解】
当S接到a时，闭合时，与并联，电压力锅处于加热升压状态；断开时，只有工作，电压力锅处于保压过程中的降压阶段。断开时，电路的电功率为，闭合时，电路的电功率为
根据题意，，即
整理得
【小问3详解】
煮饭过程包括加热升压和保压两个阶段，总时间为18min。0~6min为加热升压阶段，闭合，与并联工作，此阶段的功率为
加热升压时间
此阶段消耗的电能
6~18min为保压阶段，此阶段在闭合与断开之间切换。从图乙可知，断开，工作的时间为
断开时的功率
此期间消耗的电能
从图乙可知，闭合与并联工作的时间为
此期间消耗的电能
保压阶段消耗的总电能
将饭煮熟消耗的总电能为
