四川省乐山市市中区2025一2026学年九年级上期期末教学质量监测物理试题（原卷+解析）

这是一份四川省乐山市市中区2025一2026学年九年级上期期末教学质量监测物理试题（原卷+解析），共30页。试卷主要包含了 在通常情况下都是绝缘体的是， 实验小组的同学连接了四个电路等内容，欢迎下载使用。

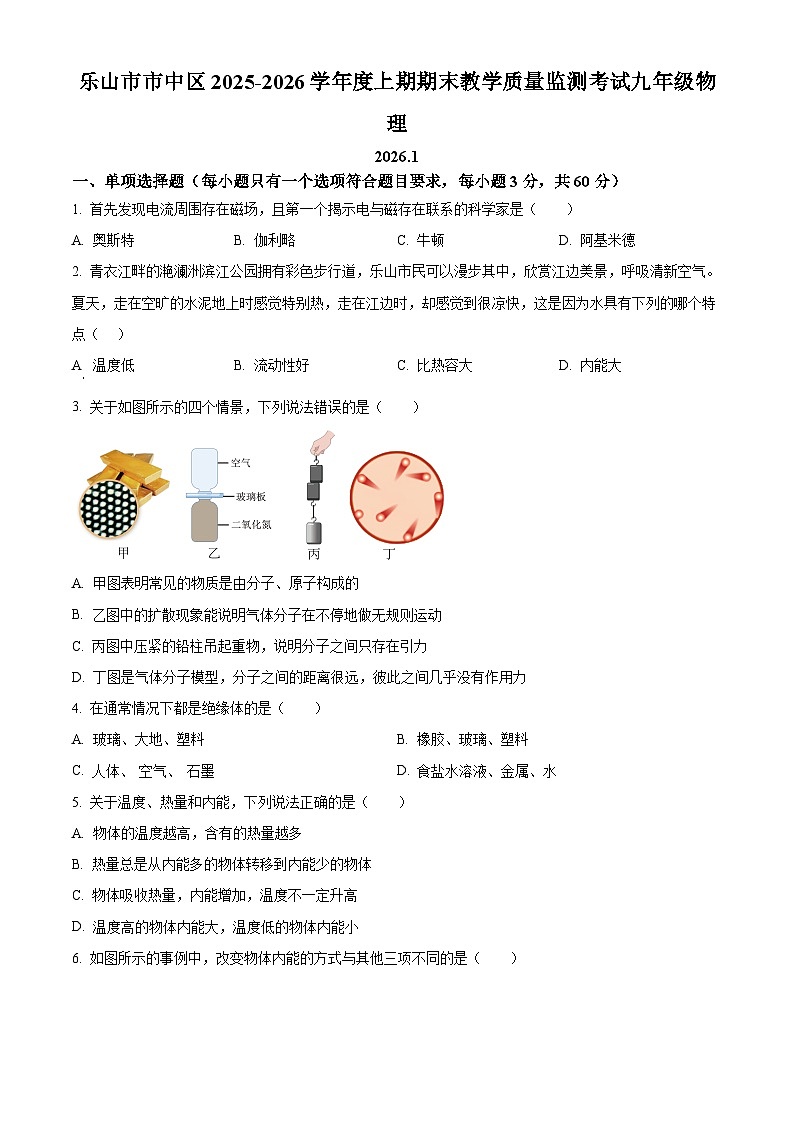

一、单项选择题（每小题只有一个选项符合题目要求，每小题3分，共60分）
1. 首先发现电流周围存在磁场，且第一个揭示电与磁存在联系的科学家是（ ）
A. 奥斯特B. 伽利略C. 牛顿D. 阿基米德
2. 青衣江畔的滟澜洲滨江公园拥有彩色步行道，乐山市民可以漫步其中，欣赏江边美景，呼吸清新空气。夏天，走在空旷的水泥地上时感觉特别热，走在江边时，却感觉到很凉快，这是因为水具有下列的哪个特点（ ）
A 温度低B. 流动性好C. 比热容大D. 内能大
3. 关于如图所示的四个情景，下列说法错误的是（ ）
A. 甲图表明常见的物质是由分子、原子构成的
B. 乙图中的扩散现象能说明气体分子在不停地做无规则运动
C. 丙图中压紧的铅柱吊起重物，说明分子之间只存在引力
D. 丁图是气体分子模型，分子之间的距离很远，彼此之间几乎没有作用力
4. 在通常情况下都是绝缘体的是（ ）
A. 玻璃、大地、塑料B. 橡胶、玻璃、塑料
C. 人体、 空气、 石墨D. 食盐水溶液、金属、水
5. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体的温度越高，含有的热量越多
B. 热量总是从内能多的物体转移到内能少的物体
C. 物体吸收热量，内能增加，温度不一定升高
D. 温度高的物体内能大，温度低的物体内能小

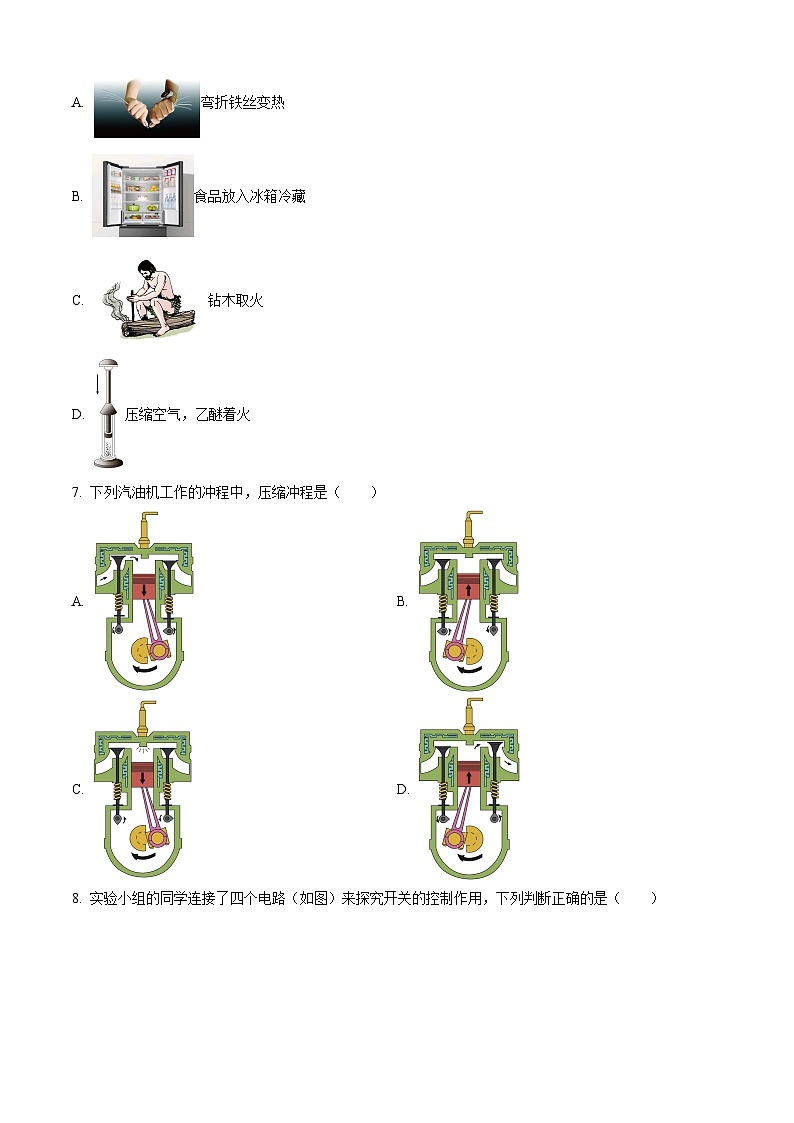

6. 如图所示的事例中，改变物体内能的方式与其他三项不同的是（ ）
A. 弯折铁丝变热
B. 食品放入冰箱冷藏
C. 钻木取火
D. 压缩空气，乙醚着火
7. 下列汽油机工作的冲程中，压缩冲程是（ ）
A. B.
C. D.

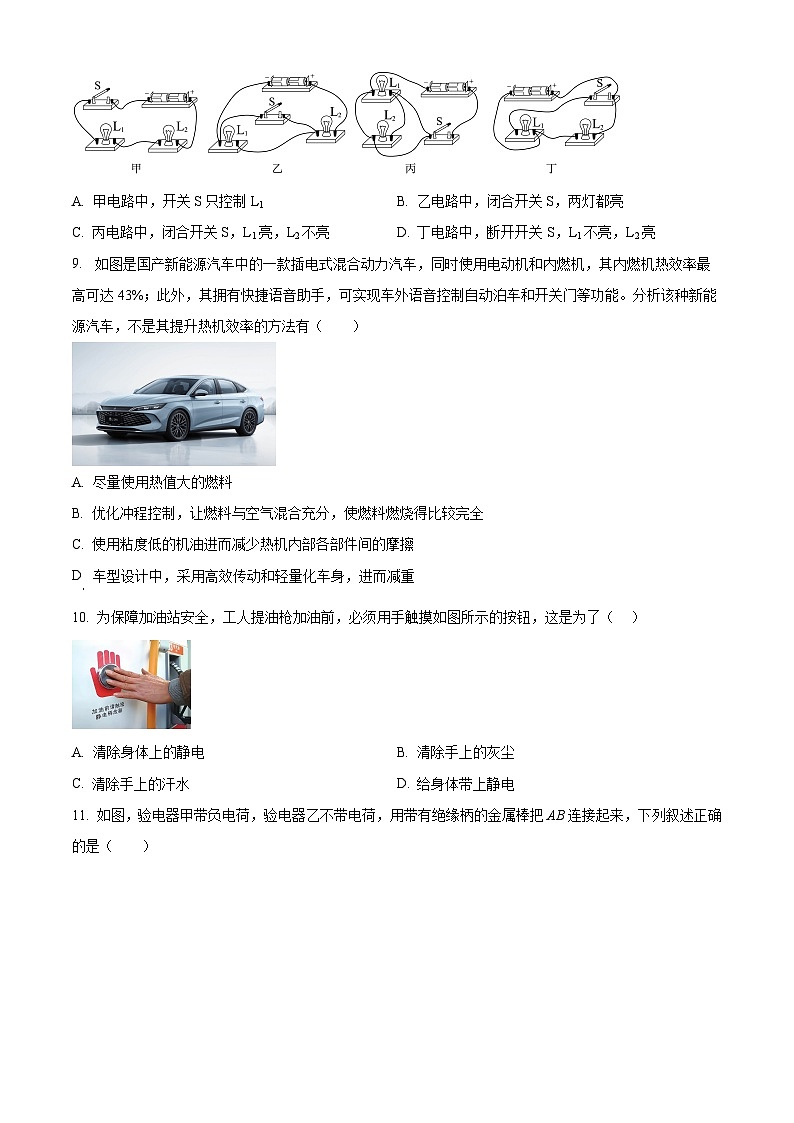

8. 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
9. 如图是国产新能源汽车中的一款插电式混合动力汽车，同时使用电动机和内燃机，其内燃机热效率最高可达43%；此外，其拥有快捷语音助手，可实现车外语音控制自动泊车和开关门等功能。分析该种新能源汽车，不是其提升热机效率的方法有（ ）
A. 尽量使用热值大的燃料
B. 优化冲程控制，让燃料与空气混合充分，使燃料燃烧得比较完全
C. 使用粘度低的机油进而减少热机内部各部件间的摩擦
D 车型设计中，采用高效传动和轻量化车身，进而减重
10. 为保障加油站安全，工人提油枪加油前，必须用手触摸如图所示的按钮，这是为了（ ）
A. 清除身体上的静电B. 清除手上的灰尘
C. 清除手上的汗水D. 给身体带上静电
11. 如图，验电器甲带负电荷，验电器乙不带电荷，用带有绝缘柄的金属棒把AB连接起来，下列叙述正确的是（ ）
A. 甲的张角不变，金属棒中电流从A流向B
B. 甲的张角不变，金属棒中电流从B流向A
C. 甲的张角变小，金属棒中电流从B流向A
D. 甲张角变小，金属棒中电流从A流向B
12. 如图甲所示电路，闭合开关S，电流表、的示数如图乙、图丙所示，则下述正确的是（ ）
A. 和串联
B. 电流表的示数是0.3A
C. 通过小灯泡的电流是1A
D. 若只将小灯泡、的位置互换，闭合开关S，电流表的示数减小
13. 某小区为方便居民进出，安装了多功能自动识别门禁如图所示。该门禁系统有刷卡和刷脸两种识别方式，单独使用其中任何一种识别方式都能把门打开。若刷卡看作手动开关，刷脸看作自动开关，则选项中能正确表示门禁的内部电路的是（ ）
A. B.
C. D.
14. 如图所示的电路，闭合开关S时，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ）
A. 灯断路B. 灯短路
C. 灯断路D. 灯短路
15. 如图为某综合实践小组设计的调光台灯工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，使滑片P 向左移动时，灯泡的亮度变亮，则下列方法中正确的是（ ）
A. M接A， N接BB. M接C， N接D
C. M接B， N接DD. M接C， N接A
16. 如图所示，电路中电源两端的电压保持不变。当开关S闭合、S1断开，甲、乙两表为电流表时，甲、乙两表示数之比为2:5；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲:U乙为（ ）
A. 5:3B. 5:2C. 3:2D. 2:3
17. 如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动的过程中，下列说法正确的是（ ）
A. 示数变小，V示数变小B. 示数变小，V示数不变
C. 示数变大，V示数变小D. 示数不变，V示数变小
18. 如图所示，，，滑动变阻器的总阻值为，滑片P可以在滑动变阻器上自由滑动，且接触良好。在滑片移动的过程中，之间等效电阻的最大值为（ ）
A. B. C. D.
19. 小明写作业时，书桌上发光的台灯突然冒烟着火。他立即要做的是（ ）
A. 用水浇灭B. 用书拍灭C. 用嘴吹灭D. 切断电源
20. 下面四幅图中，哪个和发电机的工作原理是相同的（ ）
A. B.
C. D.
二、填空题（每空1分，共8分）
21. 2025年DeepSeek在科技界掀起了一阵风暴，“芯片”技术是AI核心技术之一，芯片主要制作材料是________（填“绝缘体”“半导体”或“超导体”）；电子产品在长期工作后，屏幕表面容易积聚灰尘，这是因为带电体具有____________________的性质。
22. 磁体的周围存在着磁场，我们为了方便、形象地描述磁场而引入了______，它上面的任何一点的切线方向表示该点的磁场方向，它分布的疏密程度表示磁场的______。
23. 完全燃烧0.1m3的天然气放出的热量是__________J；若这些热量的20%被4kg的液体吸收，使其温度升高50℃，则该液体的比热容是__________J/(kg·℃)（q天然气=3.0×107J/m3）
24. 如图甲所示，电源电压保持不变，小灯泡L的额定电压为6V，闭合开关S后，当滑片P从滑动变阻器右端滑到左端的过程中，小灯泡L的关系图象如乙图所示，则电源电压为______V，滑动变阻器的最大阻值为______Ω。
三、作图题（每题3分，共6分）
25. 请根据实物图在虚线框内画出对应的电路图。
26. 如图所示，开关闭合后，小磁针静止时右端为N极。请在对应括号内和A点分别标出：
（1）螺线管“N”或“S”极；
（2）电源的“+”或“-”极；
（3）A点磁感线方向
四、实验探究题（每空1分，共14分）
27. 如图甲所示，小明同学在两只相同的烧杯里装入初温和质量均相同的水和食用油，用规格相同的电加热器给它们加热，探究它们吸热本领的强弱。
（1）在此实验中，除了如图甲中所示的器材外，还需要的测量工具是秒表和______。选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内______；
（2）由于水和食用油吸收热量的多少不便用仪器直接测量，实验中我们是根据______（选填“加热时间”或“升高温度”）来反映水和食用油吸收热量的多少；
（3）经过实验操作和数据记录，绘制出了如图乙所示的图像。根据图像可知：加热6min时，水吸收的热量______（选填“大于”、“等于”或“小于”）食用油吸收的热量；
（4）小明同学经过仔细观察和认真思考，便想到了以下两种比较水和食用油吸热本领强弱的方法：
①质量相同的水和食用油升高相同的温度时，吸收热量较多的物质是______，所以其吸热能力较强；
②质量相同的水和食用油吸收相同的热量时，温度变化较大的物质是______，所以其吸热能力较______（选“强”或“弱”）。
28. 小桂利用图甲所设计的电路图，探究“电流与电压、电阻的关系”。实验器材：电源（电压恒为4.5V）、电流表、电压表各一个，一个开关，若干定值电阻（5Ω、10Ω、15Ω、25Ω、30Ω），两个滑动变阻器R1（50Ω2A）、R2（30Ω1A），导线若干。
（1）小桂在连接实物电路时，应将开关______（选填“断开”或“闭合”）；正确连接电路后闭合开关，移动滑动变阻器的滑片P，发现电流表有示数，电压表无示数，则故障可能是________（写出一种即可）；
（2）小桂在探究“电流与电压的关系”时，用5Ω的定值电阻进行实验，通过实验得到多组实验数据，由这些数据画出如图乙所示的图像，由图像可得结论：________；
（3）该实验能不能用小灯泡代替定值电阻？答：________，理由是：_______；
（4）在探究“电流与电阻的关系”时，小桂想使电压表示数都能调为2V，则：为确保5个电阻任选一个接入电路都能达到上述要求；滑动变阻器该选择_______（选填“R1”或“R2”）；用5Ω的定值电阻完成实验后，将5Ω的电阻换成10Ω的定值电阻，滑动变阻器滑片将由图示位置向______（选填“左”或“右”）移动才能完成实验。
五、计算题（每小题6分，共12分）
29. 图甲为一款多挡电热暖身毯，简化电路如图乙。仅闭合时电热暖身毯处于低温挡，此时电流为，低温挡功率为；求：
（1）电源电压；
（2）电阻的阻值；
（3）若的阻值为，则高温挡产生的热量。
30. 某种电子秤的构造及工作原理电路如图所示，其中为定值电阻，为压敏电阻，的阻值与所受压力之间满足关系式（关系式中压力F的单位是N，电阻的单位是），电子秤称量由量程为的电压表改装而成．已知：定值电阻的阻值为，空载时的阻值为，电源电压保持不变，．求：
（1）空载时电压表的示数为多少？
（2）电子秤的最大称量值为多少千克？
（3）若要使电子秤的最大称量值变为，在不改变电源电压和电压表量程下，的阻值应变为多少？乐山市市中区2025-2026学年度上期期末教学质量监测考试九年级物理
2026.1
一、单项选择题（每小题只有一个选项符合题目要求，每小题3分，共60分）
1. 首先发现电流周围存在磁场，且第一个揭示电与磁存在联系的科学家是（ ）
A. 奥斯特B. 伽利略C. 牛顿D. 阿基米德
【答案】A
【解析】
【详解】A．奥斯特首先发现电流的磁效应，揭示了电与磁的联系，故A符合题意；
BCD．伽利略是经典力学先驱，牛顿提出三大定律，阿基米德发现浮力定律，故BCD不符合题意。
故选A。
2. 青衣江畔的滟澜洲滨江公园拥有彩色步行道，乐山市民可以漫步其中，欣赏江边美景，呼吸清新空气。夏天，走在空旷的水泥地上时感觉特别热，走在江边时，却感觉到很凉快，这是因为水具有下列的哪个特点（ ）
A. 温度低B. 流动性好C. 比热容大D. 内能大
【答案】C
【解析】
【详解】水的比热容大，相同质量的水和水泥地吸收相同热量时，水的温度升高得慢，所以江边更凉快；温度低、流动性好并非核心原因，内能大小与该现象无关。故C符合题意，ABD不符合题意。
故选C。
3. 关于如图所示的四个情景，下列说法错误的是（ ）
A. 甲图表明常见的物质是由分子、原子构成的
B. 乙图中的扩散现象能说明气体分子在不停地做无规则运动
C. 丙图中压紧的铅柱吊起重物，说明分子之间只存在引力
D. 丁图是气体分子模型，分子之间的距离很远，彼此之间几乎没有作用力
【答案】C
【解析】
【详解】A．甲图的微观结构模型表明常见物质由分子、原子构成，故A正确，不符合题意；
B．乙图中二氧化氮与空气的扩散现象，能证明气体分子在永不停息地做无规则运动，故B正确，不符合题意；
C．丙图中压紧的铅柱能吊起重物，说明分子间存在引力，但分子间同时存在引力和斥力，并非“只存在引力”，故C错误，符合题意；
D．丁图是气体分子模型，气体分子间距大，彼此间几乎无作用力，故D正确，不符合题意。
故选C。
4. 在通常情况下都是绝缘体的是（ ）
A. 玻璃、大地、塑料B. 橡胶、玻璃、塑料
C. 人体、 空气、 石墨D. 食盐水溶液、金属、水
【答案】B
【解析】
【详解】A．玻璃、塑料都不容易导电，通常情况下都是绝缘体，大地容易导电，是导体，故A不符合题意；
B．橡胶、玻璃、塑料都不容易导电，通常情况下都是绝缘体，故B符合题意；
C．人体、 石墨都容易导电，是导体，空气不容易导电，是绝缘体，故C不符合题意；
D．食盐水溶液、金属都容易导电，是导体，纯净水不容易导电，是绝缘体，故D不符合题意。
故选B。
5. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体的温度越高，含有的热量越多
B. 热量总是从内能多的物体转移到内能少的物体
C. 物体吸收热量，内能增加，温度不一定升高
D. 温度高的物体内能大，温度低的物体内能小
【答案】C
【解析】
【详解】A．热量是一个过程量，不能说含有多少热量，故A错误；
B．发生热传递的条件是：有温度差，所以内能可自动地从高温物体转移到低温物体，若内能小的物体温度高，故热量可以从内能小的物体转移到内能大的物体，故B错误；
C．冰是晶体，0℃的冰熔化成0℃水，吸收热量，内能增加，但温度不变。故C正确；
D．影响内能大小因素有质量、温度、状态等，只能说在质量、状态等因素一定时，温度高的物体内能大，温度低的物体内能小，故D错误。
故选C。
6. 如图所示的事例中，改变物体内能的方式与其他三项不同的是（ ）
A. 弯折铁丝变热
B. 食品放入冰箱冷藏
C. 钻木取火
D. 压缩空气，乙醚着火
【答案】B
【解析】
【详解】A．弯折铁丝，手对铁丝做功，是通过做功的方式改变内能；
B．食品放入冰箱，是将高温物体放在低温环境中，使物体的温度降低，是通过热传递的方式改变内能；
C．钻木起火，是通过相互摩擦使物体温度升高，是通过做功的方式改变内能；
D．压缩空气，是使气体体积变小，使气体温度升高，是通过做功的方式改变内能。
因为ACD都是通过做功改变物体内能，B是通过热传递改变物体内能，B与其他三项不同，故选B。
7. 下列汽油机工作的冲程中，压缩冲程是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．图示中进气门打开，活塞向下运动，是进气冲程，故A不符合题意；
B．图示中进气门和排气门都关闭，活塞由下向上运动，是压缩冲程，故B符合题意；
C．图示中活塞向下运动且进气门和排气门都关闭，这是汽油机的做功冲程，故C不符合题意；
D．图示中排气阀打开，活塞向上运动，将废气排出气缸，是排气冲程，故D不符合题意。
故选B。
8. 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（ ）
A. 甲电路中，开关S只控制L1B. 乙电路中，闭合开关S，两灯都亮
C. 丙电路中，闭合开关S，L1亮，L2不亮D. 丁电路中，断开开关S，L1不亮，L2亮
【答案】D
【解析】
【详解】A．由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；
B．由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；
C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；
D．由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。
故选D。
9. 如图是国产新能源汽车中的一款插电式混合动力汽车，同时使用电动机和内燃机，其内燃机热效率最高可达43%；此外，其拥有快捷语音助手，可实现车外语音控制自动泊车和开关门等功能。分析该种新能源汽车，不是其提升热机效率的方法有（ ）
A. 尽量使用热值大的燃料
B. 优化冲程控制，让燃料与空气混合充分，使燃料燃烧得比较完全
C. 使用粘度低的机油进而减少热机内部各部件间的摩擦
D. 车型设计中，采用高效传动和轻量化车身，进而减重
【答案】A
【解析】
【详解】增大热机效率的方法：1.尽量减少各种热损失；2.使燃料完全燃烧，保持良好的润滑；3.减少摩擦损失的能量。
A．使用热值大的燃料，只是相同质量的燃料可以放出更多的能量，但是不能改变能量的转化率，不能提高热机的效率，故A符合题意；
B．使燃料燃烧的更充分，可以提高能量的利用率，即提高热机效率，故B不符合题意；
C．热机内部的摩擦是额外功产生的最主要的原因，减少摩擦可以提高热机效率，故C不符合题意；
D．减少车本身的自重，可以减少轮胎与地面的摩擦，可以提高热机效率，故D不符合题意。
故选A。
10. 为保障加油站安全，工人提油枪加油前，必须用手触摸如图所示的按钮，这是为了（ ）
A. 清除身体上的静电B. 清除手上的灰尘
C. 清除手上的汗水D. 给身体带上静电
【答案】A
【解析】
【详解】提油枪加油前，必须用手触摸图所示的按钮，是为了消除人身上所带的电荷，避免在加油的过程中因放电而产生火花，造成火灾，故A符合题意，BCD不符合题意。
故选A。
11. 如图，验电器甲带负电荷，验电器乙不带电荷，用带有绝缘柄的金属棒把AB连接起来，下列叙述正确的是（ ）
A. 甲的张角不变，金属棒中电流从A流向B
B. 甲的张角不变，金属棒中电流从B流向A
C. 甲的张角变小，金属棒中电流从B流向A
D. 甲的张角变小，金属棒中电流从A流向B
【答案】C
【解析】
【详解】如图，验电器甲带负电荷，验电器乙不带电荷，用带有绝缘柄的金属棒把AB连接起来，这时有电子从甲流向乙，甲的张角变小，乙的张角变大，瞬间电流是从B流向A，故C正确，ABD错误。
故选C。
12. 如图甲所示电路，闭合开关S，电流表、的示数如图乙、图丙所示，则下述正确的是（ ）
A. 和串联
B. 电流表的示数是0.3A
C. 通过小灯泡的电流是1A
D. 若只将小灯泡、的位置互换，闭合开关S，电流表的示数减小
【答案】C
【解析】
【详解】A．由图甲可知，L1和L2并联，故A错误；
B．由图甲可知，A1位于干路，测干路电流，A2位于L2支路，测L2支路电流，并联电路中干路电流等于各支路电流之和，故A1的示数大于A2的示数，故A1选择的“0~3A”量程，分度值为0.1A，示数为1.5A，A2选择的“0~0.6A”量程，分度值为0.02A，示数为0.5A，故B错误；
C．通过L1的电流为
故C正确；
D．若只将小灯泡L1、L2的位置互换，电流表A1仍位于干路，测干路电流，A2位于L1支路，测L1支路电流，故A2示数变为1A，A2示数增大，故D错误。
故选C。
13. 某小区为方便居民进出，安装了多功能自动识别门禁如图所示。该门禁系统有刷卡和刷脸两种识别方式，单独使用其中任何一种识别方式都能把门打开。若刷卡看作手动开关，刷脸看作自动开关，则选项中能正确表示门禁的内部电路的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】门禁系统有刷卡和刷脸两种识别方式，若刷卡看作手动开关S1，刷脸看作自动开关S2，刷卡和刷脸两种识别方式都可以使得电动机工作，说明两开关并联后再与电动机串联，故B符合题意，ACD不符合题意。
故选B。
14. 如图所示的电路，闭合开关S时，只有一盏灯亮，且只有一个电表有示数，其故障可能是（ ）
A. 灯断路B. 灯短路
C. 灯断路D. 灯短路
【答案】B
【解析】
【详解】由图可知，两灯泡串联，电流表测电路电流，电压表测灯两端电压，闭合开关S时，只有一盏灯亮，说明电路不可能发生断路，若短路，则亮，电流表有示数，电压表无示数，符合题意；若短路，则亮，电流表有示数，电压表有示数，不符合题意。
故选B。
15. 如图为某综合实践小组设计的调光台灯工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，使滑片P 向左移动时，灯泡的亮度变亮，则下列方法中正确的是（ ）
A. M接A， N接BB. M接C， N接D
C. M接B， N接DD. M接C， N接A
【答案】D
【解析】
【详解】在电路图的M、N两点之间接入一个滑动变阻器，滑动变阻器与灯泡串联；滑片P向左移动时，灯泡的亮度变亮，说明通过小灯泡的电流变大，即变阻器接入电路的电阻变小，所以应该是变阻器滑片左边的电阻丝接入电路，故必须选择C接线柱；变阻器按一上一下接入电路，上面的接线柱选择A或B接线柱均可，故D正确，故 ABC错误。
故选D。
16. 如图所示，电路中电源两端的电压保持不变。当开关S闭合、S1断开，甲、乙两表为电流表时，甲、乙两表示数之比为2:5；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲:U乙为（ ）
A. 5:3B. 5:2C. 3:2D. 2:3
【答案】A
【解析】
【详解】由图可知，当开关S闭合、S1断开，甲、乙两表为电流表时，R1与R2并联，电流表甲测通过R2的电流，电流表乙测干路电流，已知甲、乙两表示数之比为I甲:I乙=I2:I=2:5
根据并联电路的电流规律可得，通过R1与R2的电流之比为I1:I2=(I-I2):I2=(5-2):2=3:2
根据并联电路的分流关系可得，R1与R2的阻值之比为R1:R2=I2:I1=2:3
当开关S和S1都闭合，甲、乙两表为电压表时，R1与R2串联，电压表甲测R1与R2两端总电压，电压表乙测R2两端的电压。根据串联电路的分压关系可得，R1与R2两端的电压之比为U1:U2=R1:R2=2:3
根据串联电路的电压规律可得，两表的示数之比为U甲:U乙=U:U2=(U1+U2):U2=(2+3):3=5:3
故A符合题意，BCD不符合题意。
故选A。
17. 如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动的过程中，下列说法正确的是（ ）
A. 示数变小，V示数变小B. 示数变小，V示数不变
C. 示数变大，V示数变小D. 示数不变，V示数变小
【答案】D
【解析】
【详解】电路中与并联，电流表测支路的电流，电流表测干路电流，电压表测右侧部分的电压。并联电路中各支路独立工作、互不影响，所以滑片移动时，支路的电流不变，即示数不变。滑片P向右移动时，由电路图可知，接入电路中的电阻不变，通过它的电流不变，右侧部分的电阻变小，由U=IR可知，电压表的示数变小。干路电流等于各支路电流之和，两支路的电流不变，干路电流不变，示数不变。故D正确，ABC错误。
故选D。
18. 如图所示，，，滑动变阻器的总阻值为，滑片P可以在滑动变阻器上自由滑动，且接触良好。在滑片移动的过程中，之间等效电阻的最大值为（ ）
A. B. C. D.
【答案】A
【解析】
【详解】设滑动变阻器滑片左侧的电阻为R，因为滑动变阻器的总阻值为9Ω，所以滑片右侧的电阻为。由图可知，与滑动变阻器左侧电阻R串联，​与滑动变阻器右侧电阻串联，然后这两条支路再并联。根据串联电阻的计算公式，可得两条支路的电阻分别为和。再根据并联电阻的计算公式，可得AB之间的等效电阻​满足
即
当最大时，最大，则当时，
所以A、B之间等效电阻的最大值为9Ω，故A符合题意，BCD不符合题意。
故选A
19. 小明写作业时，书桌上发光的台灯突然冒烟着火。他立即要做的是（ ）
A. 用水浇灭B. 用书拍灭C. 用嘴吹灭D. 切断电源
【答案】D
【解析】
【详解】小明写作业时，书桌上发光的台灯突然冒烟着火，为了防止出现触电现象，应先切断电源，再灭火，故ABC不符合题意，D符合题意。
故选D。
20. 下面四幅图中，哪个和发电机的工作原理是相同的（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】发电机是利用电磁感应现象制成的。
A．通电后原来指向南北方向的小磁针发生了偏转，说明通电导体的周围存在磁场，故A不符合题意；
B．通电后，导体在磁场中运动起来，说明了磁场对电流有力的作用，故B不符合题意；
C．该实验装置中没有电源，即导体做切割磁感线运动时，电路中就会产生电流，即探究电磁感应现象，故C符合题意；
D．通电后的螺线管能够吸引铁钉，说明电流的周围存在磁场，移动滑片P，发现吸引的铁钉的多少不同，由此可以确定，电磁铁磁性的强弱和电流的大小有关，故D不符合题意。
故选C。
二、填空题（每空1分，共8分）
21. 2025年DeepSeek在科技界掀起了一阵风暴，“芯片”技术是AI核心技术之一，芯片的主要制作材料是________（填“绝缘体”“半导体”或“超导体”）；电子产品在长期工作后，屏幕表面容易积聚灰尘，这是因为带电体具有____________________的性质。
【答案】 ①. 半导体 ②. 吸引轻小物体
【解析】
【详解】[1]芯片的主要制作材料是半导体，常见的半导体材料有硅、锗等。半导体的导电性介于导体和绝缘体之间，通过对其掺杂等工艺可实现各种复杂的电路功能，是制作芯片的关键材料。
[2]电子产品在长期工作后，屏幕表面容易积聚灰尘，是因为屏幕在工作过程中会因摩擦等原因带电，而带电体具有吸引轻小物体的性质，灰尘属于轻小物体，所以会被吸附到屏幕表面。
22. 磁体的周围存在着磁场，我们为了方便、形象地描述磁场而引入了______，它上面的任何一点的切线方向表示该点的磁场方向，它分布的疏密程度表示磁场的______。
【答案】 ①. 磁感线 ②. 强弱
【解析】
【详解】[1][2]据课本中的相关基础知识可知，为了描述看不见但又客观存在的磁场，人们利用建立模型的方法引入了磁感线，这里用到了理想模型法；利用磁感线的方向描述该点磁场的方向，利用磁感线的疏密程度描述该点磁场的强弱，磁感线越密集的位置该点磁场越强。
23. 完全燃烧0.1m3的天然气放出的热量是__________J；若这些热量的20%被4kg的液体吸收，使其温度升高50℃，则该液体的比热容是__________J/(kg·℃)（q天然气=3.0×107J/m3）
【答案】 ①. 3.0×106 ②. 3×103
【解析】
【详解】[1]完全燃烧0.1m3的天然气放出的热量
Q放=Vq天然气=0.1m3×3.0×107J/m3=3.0×106J
[2]液体吸收的热量
Q吸= Q放η=3.0×106J×20%=6×105J
该液体的比热容
24. 如图甲所示，电源电压保持不变，小灯泡L的额定电压为6V，闭合开关S后，当滑片P从滑动变阻器右端滑到左端的过程中，小灯泡L的关系图象如乙图所示，则电源电压为______V，滑动变阻器的最大阻值为______Ω。
【答案】 ①. 6 ②. 20
【解析】
【详解】[1]由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。当滑片位于左端时，滑动变阻器接入电路中的电阻为零（电路为灯泡的简单电路），此时电路中的电流最大，由图像可知，此时电路中的电流I=0.4A，灯泡两端的电压为6V，即电源的电压U=6V
[2]当滑片位于右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，由图像可知，此时灯泡两端的电压
电路中的电流
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
滑动变阻器的最大阻值为
三、作图题（每题3分，共6分）
25. 请根据实物图在虚线框内画出对应的电路图。
【答案】
【解析】
【详解】由实物图知，L1、L2并联，开关S3在干路上，开关S2在L2的支路上，开关S1在L1的支路上；根据实物图，从电源正极直到电源负极按顺序将各个元件接入电路中，注意元件分布均匀，电路图的拐角不放元件，如图所示：
26. 如图所示，开关闭合后，小磁针静止时右端为N极。请在对应括号内和A点分别标出：
（1）螺线管“N”或“S”极；
（2）电源的“+”或“-”极；
（3）A点磁感线方向。
【答案】
【解析】
【详解】小磁针静止时右端为N极，左端为S极，根据磁极间相互作用规律可知螺线管右端为N极，左端为S极；根据安培定则可知电流从螺线管左端流入，则电源左端为正极；磁体外部磁感线是从N极出发，指向S极，所以A点磁感线方向水平向左，作图如下：
四、实验探究题（每空1分，共14分）
27. 如图甲所示，小明同学在两只相同的烧杯里装入初温和质量均相同的水和食用油，用规格相同的电加热器给它们加热，探究它们吸热本领的强弱。
（1）在此实验中，除了如图甲中所示的器材外，还需要的测量工具是秒表和______。选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内______；
（2）由于水和食用油吸收热量的多少不便用仪器直接测量，实验中我们是根据______（选填“加热时间”或“升高温度”）来反映水和食用油吸收热量的多少；
（3）经过实验操作和数据记录，绘制出了如图乙所示的图像。根据图像可知：加热6min时，水吸收的热量______（选填“大于”、“等于”或“小于”）食用油吸收的热量；
（4）小明同学经过仔细观察和认真思考，便想到了以下两种比较水和食用油吸热本领强弱的方法：
①质量相同的水和食用油升高相同的温度时，吸收热量较多的物质是______，所以其吸热能力较强；
②质量相同的水和食用油吸收相同的热量时，温度变化较大的物质是______，所以其吸热能力较______（选“强”或“弱”）。
【答案】（1） ①. 天平 ②. 吸收相同的热量
（2）加热时间 （3）等于
（4） ①. 水 ②. 食用油 ③. 弱
【解析】
【小问1详解】
[1]探究不同物质的吸热能力，需要控制不同物质的质量相同，因此实验中还需要天平这一测量工具。
[2]实验中使用相同的加热装置，相同的时间放出相同的热量，则相同时间内物质吸收的热量相同。
【小问2详解】
可根据加热时间的长短来反应吸收热量的多少，加热时间越长，物质吸收的热量越多。
【小问3详解】
根据加热时间的长短来反应吸收热量的多少。加热6min时，水和食用油的加热时间相同，水吸收的热量等于食用油吸收的热量。
【小问4详解】
[1]据图可知，质量相同的水和食用油，升高相同的温度，水需要加热的时间长，说明水吸收的热量多，吸热能力较强。
[2][3]质量相同的水和食用油，吸收相同的热量，即加热时间相同，食用油升高的温度多，说明食用油吸热能力较弱。
28. 小桂利用图甲所设计的电路图，探究“电流与电压、电阻的关系”。实验器材：电源（电压恒为4.5V）、电流表、电压表各一个，一个开关，若干定值电阻（5Ω、10Ω、15Ω、25Ω、30Ω），两个滑动变阻器R1（50Ω2A）、R2（30Ω1A），导线若干。
（1）小桂在连接实物电路时，应将开关______（选填“断开”或“闭合”）；正确连接电路后闭合开关，移动滑动变阻器的滑片P，发现电流表有示数，电压表无示数，则故障可能是________（写出一种即可）；
（2）小桂在探究“电流与电压的关系”时，用5Ω的定值电阻进行实验，通过实验得到多组实验数据，由这些数据画出如图乙所示的图像，由图像可得结论：________；
（3）该实验能不能用小灯泡代替定值电阻？答：________，理由是：_______；
（4）在探究“电流与电阻的关系”时，小桂想使电压表示数都能调为2V，则：为确保5个电阻任选一个接入电路都能达到上述要求；滑动变阻器该选择_______（选填“R1”或“R2”）；用5Ω的定值电阻完成实验后，将5Ω的电阻换成10Ω的定值电阻，滑动变阻器滑片将由图示位置向______（选填“左”或“右”）移动才能完成实验。
【答案】（1） ①. 断开 ②. R短路
（2）在电阻一定时，通过导体的电流与导体两端电压成正比
（3） ①. 不能 ②. 灯泡灯丝电阻随温度变化，不是定值
（4） ①. R1 ②. 右
【解析】
【小问1详解】
[1]根据实验规范，连接实物电路时，应将开关断开。
[2]闭合开关，移动滑动变阻器滑片P，发现电流表有示数，说明电路中没有断路，电压表测R两端电压，电压表无示数，则可能是R短路。
【小问2详解】
由图乙所示的图像可知，电阻一定时，通过导体的电流与导体两端电压成正比。
【小问3详解】
[1][2]研究电流与电压的关系时，电阻需要是定值，小灯泡的灯丝是钨丝，钨丝的电阻随温度的变化而变化，不是定值，所以不能用小灯泡代替定值电阻。
【小问4详解】
[1]为确保5个电阻任选一个接入电路都能使电压表调到2V，根据串联电路中的分压原理可知，电阻越大，分得的电压越大，要使5个电阻中最大的电阻（30Ω）两端的最小的电压也能达到2V，则 ，此时滑动变阻器阻值
所以滑动变阻器要选R1。
[2] 5Ω的电阻换成10Ω的定值电阻，根据串联电路中的分压原理，定值电阻分电压能力变强，要完成实验，必须增大滑动变阻器的电阻，由图甲可知，滑片要向右移动。
五、计算题（每小题6分，共12分）
29. 图甲为一款多挡电热暖身毯，简化电路如图乙。仅闭合时电热暖身毯处于低温挡，此时电流为，低温挡功率为；求：
（1）电源电压；
（2）电阻的阻值；
（3）若的阻值为，则高温挡产生的热量。
【答案】（1）8V （2）16Ω
（3）168J
【解析】
【小问1详解】
当仅闭合S₁时，电热暖身毯处于低温挡，电路中只有电阻R₁工作。已知低温挡的功率P低=4W，通过的电流I低=0.5A。根据电功率公式P=UI可得，电源电压为
【小问2详解】
在低温挡时，电路中的电阻为R₁，电阻R₁的阻值为
【小问3详解】
当电热暖身毯处于高温挡时，开关S₁和S₂都闭合，电阻R₁和R₂并联。此时电路的总功率最大。电阻R₁的电功率
电阻R₂的电功率
高温挡的总功率
根据焦耳定律，高温挡10s产生热量为
30. 某种电子秤的构造及工作原理电路如图所示，其中为定值电阻，为压敏电阻，的阻值与所受压力之间满足关系式（关系式中压力F的单位是N，电阻的单位是），电子秤称量由量程为的电压表改装而成．已知：定值电阻的阻值为，空载时的阻值为，电源电压保持不变，．求：
（1）空载时电压表的示数为多少？
（2）电子秤的最大称量值为多少千克？
（3）若要使电子秤的最大称量值变为，在不改变电源电压和电压表量程下，的阻值应变为多少？
【答案】（1）
1V （2）
1kg （3）
7.5Ω
【解析】
【小问1详解】
由电路图可知，定值电阻R0与压敏电阻R1串联，电压表测量R0两端的电压。空载时，已知R1= 80Ω，R0 = 10Ω，电源电压U = 9V。
根据串联电路电阻的特点，电路的总电阻为
根据欧姆定律，电路中的电流为
R0两端的电压为
所以，空载时电压表的示数为1V。
【小问2详解】
当电子秤的称量值达到最大时，电压表的示数也达到其量程的最大值，即
根据欧姆定律，此时电路中的最大电流为
此时电路的总电阻为
根据串联电路电阻的特点，此时压敏电阻R₁的阻值为
根据关系式 F = -2R₁ + 50，此时压敏电阻所受的最大压力为
该压力等于所测物体的重力，即
根据 G = mg，电子秤的最大称量值为
所以，电子秤的最大称量值为1kg。
【小问3详解】
当电子秤的最大称量值变为
其对应的最大压力（物体重力）为
根据关系式
此时压敏电阻R1的阻值为
解得
此时电压表示数仍为最大值3V，这是新的定值电阻R₀'两端的电压，即
由于R1'和R0'串联，R1'两端的电压为
此时电路中的电流为
新的定值电阻R0'的阻值为
所以，R0的阻值应变为7.5Ω。
