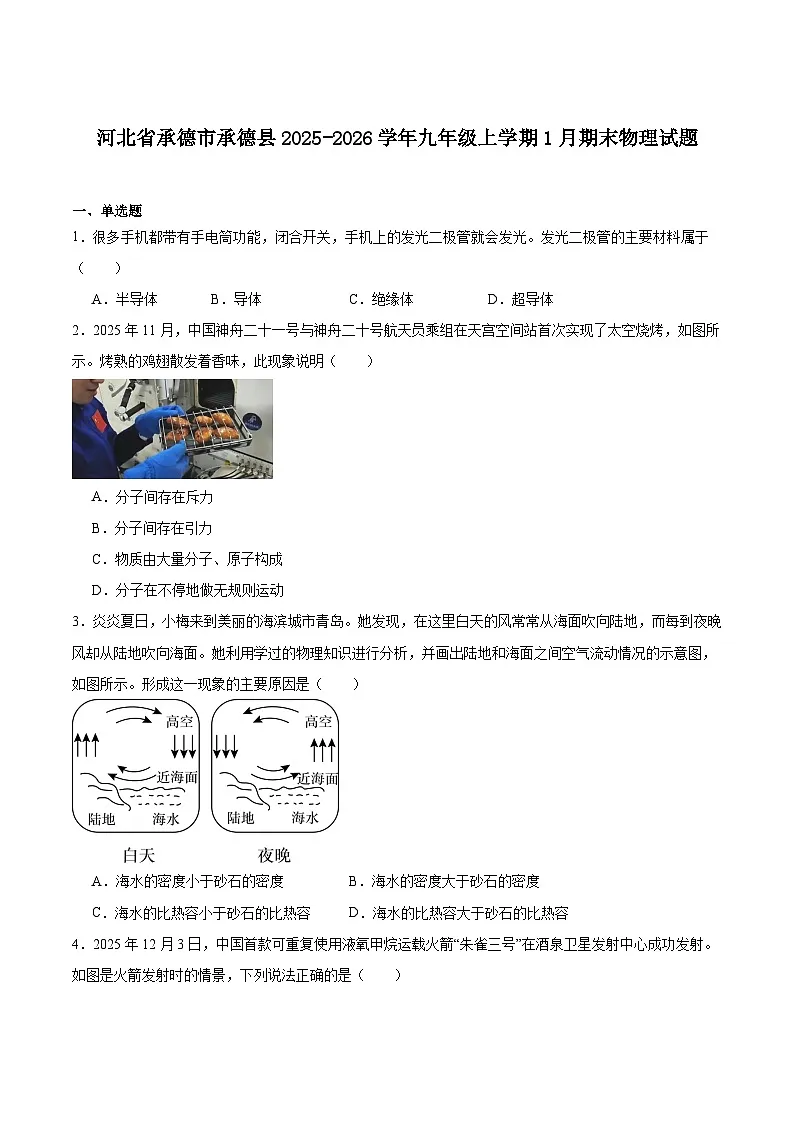

河北省承德市承德县2026届九年级上学期1月期末考试物理试卷（含答案）

这是一份河北省承德市承德县2026届九年级上学期1月期末考试物理试卷（含答案），共15页。试卷主要包含了单选题，填空题，综合题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．很多手机都带有手电筒功能，闭合开关，手机上的发光二极管就会发光。发光二极管的主要材料属于（ ）
A．半导体B．导体C．绝缘体D．超导体
2．2025年11月，中国神舟二十一号与神舟二十号航天员乘组在天宫空间站首次实现了太空烧烤，如图所示。烤熟的鸡翅散发着香味，此现象说明（ ）
A．分子间存在斥力
B．分子间存在引力
C．物质由大量分子、原子构成
D．分子在不停地做无规则运动
3．炎炎夏日，小梅来到美丽的海滨城市青岛。她发现，在这里白天的风常常从海面吹向陆地，而每到夜晚风却从陆地吹向海面。她利用学过的物理知识进行分析，并画出陆地和海面之间空气流动情况的示意图，如图所示。形成这一现象的主要原因是（ ）
A．海水的密度小于砂石的密度B．海水的密度大于砂石的密度
C．海水的比热容小于砂石的比热容D．海水的比热容大于砂石的比热容

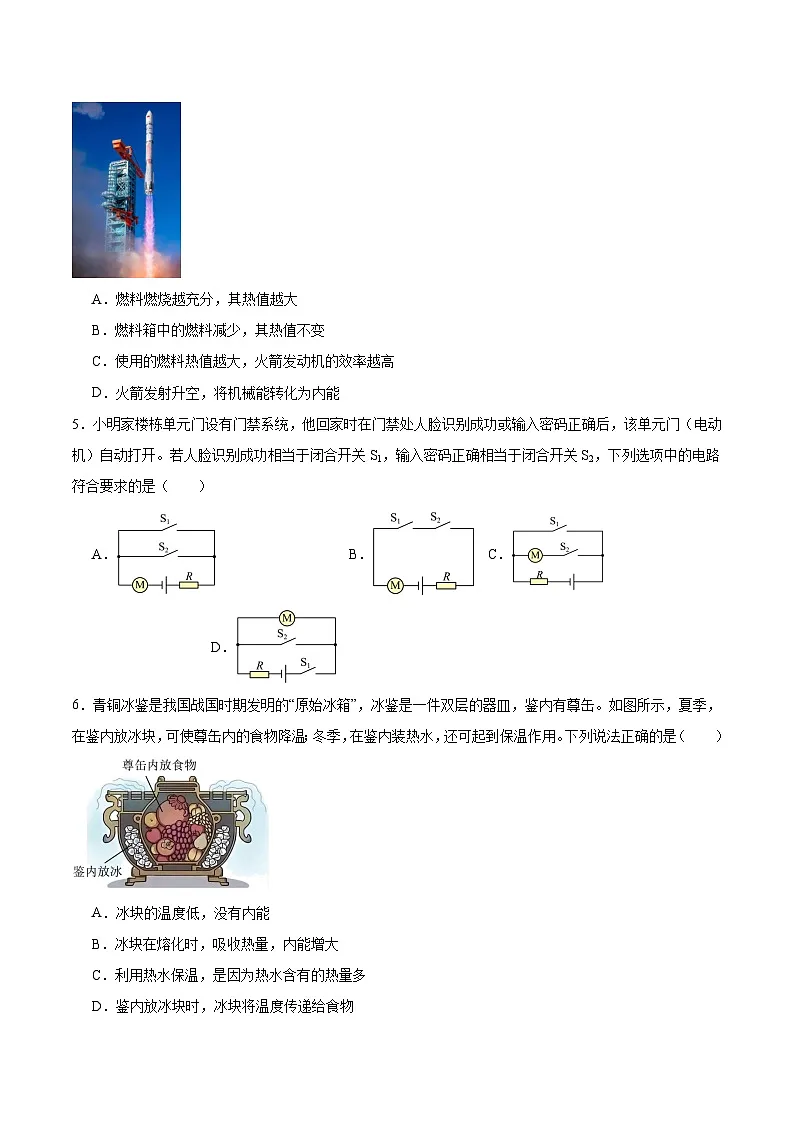

4．2025年12月3日，中国首款可重复使用液氧甲烷运载火箭“朱雀三号”在酒泉卫星发射中心成功发射。如图是火箭发射时的情景，下列说法正确的是（ ）
A．燃料燃烧越充分，其热值越大
B．燃料箱中的燃料减少，其热值不变
C．使用的燃料热值越大，火箭发动机的效率越高
D．火箭发射升空，将机械能转化为内能
5．小明家楼栋单元门设有门禁系统，他回家时在门禁处人脸识别成功或输入密码正确后，该单元门（电动机）自动打开。若人脸识别成功相当于闭合开关S1，输入密码正确相当于闭合开关S2，下列选项中的电路符合要求的是（ ）
A．B．C．D．
6．青铜冰鉴是我国战国时期发明的“原始冰箱”，冰鉴是一件双层的器皿，鉴内有尊缶。如图所示，夏季，在鉴内放冰块，可使尊缶内的食物降温；冬季，在鉴内装热水，还可起到保温作用。下列说法正确的是（ ）
A．冰块的温度低，没有内能
B．冰块在熔化时，吸收热量，内能增大
C．利用热水保温，是因为热水含有的热量多
D．鉴内放冰块时，冰块将温度传递给食物

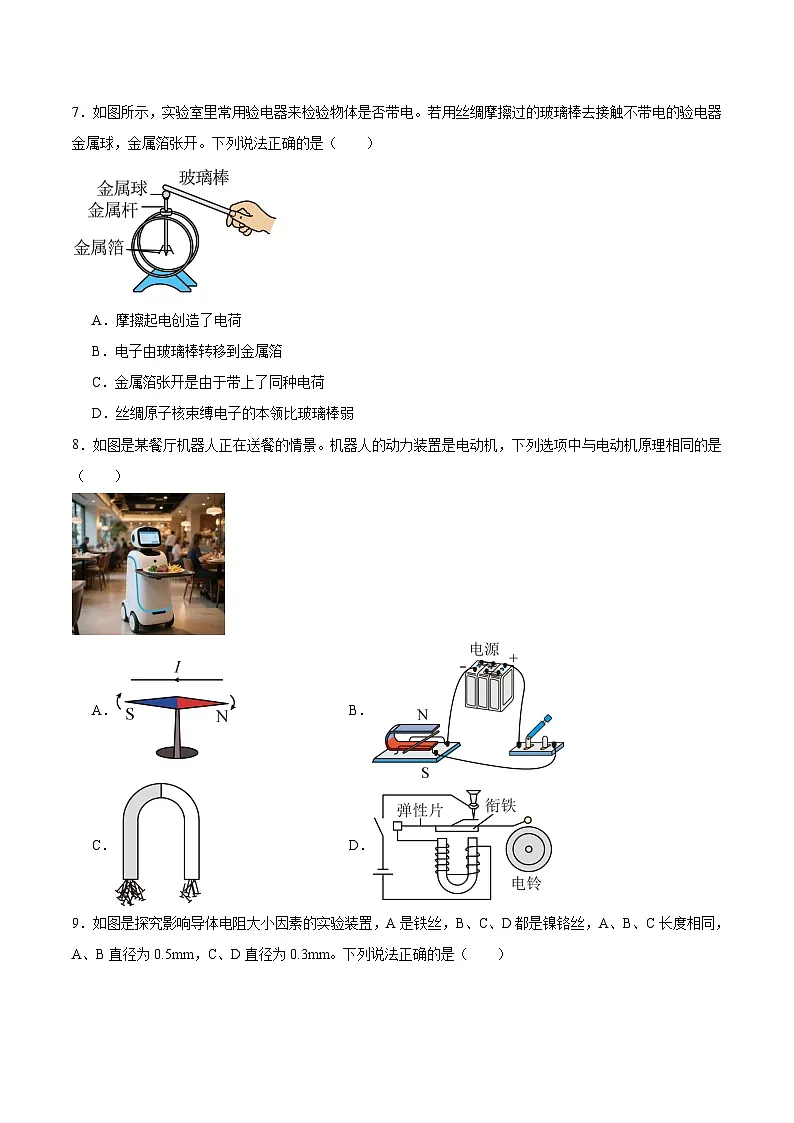

7．如图所示，实验室里常用验电器来检验物体是否带电。若用丝绸摩擦过的玻璃棒去接触不带电的验电器金属球，金属箔张开。下列说法正确的是（ ）
A．摩擦起电创造了电荷
B．电子由玻璃棒转移到金属箔
C．金属箔张开是由于带上了同种电荷
D．丝绸原子核束缚电子的本领比玻璃棒弱
8．如图是某餐厅机器人正在送餐的情景。机器人的动力装置是电动机，下列选项中与电动机原理相同的是（ ）
A．B．
C．D．
9．如图是探究影响导体电阻大小因素的实验装置，A是铁丝，B、C、D都是镍铬丝，A、B、C长度相同，A、B直径为0.5mm，C、D直径为0.3mm。下列说法正确的是（ ）
A．实验中，电流表示数越大说明导体电阻越大
B．将B、C分别连入电路，通过C的电流大
C．将A、C分别连入电路，可以研究电阻与导体材料的关系
D．将C、D分别连入电路。可以研究电阻与导体长度的关系
10．如图所示，小明在课前展示了一盏自制的“铅笔芯电灯”。他将8节1号电池串联起来做电源，用两条铝箔纸条做导线，拿一根2B自动铅笔芯穿过铝箔纸条后架在烧杯口处。戴上绝缘隔热手套，将铝箔纸条的两端分别连接在电源的正负极上，稍等一会儿，小小的铅笔芯竟然热得发光，而与它相连的铝箔纸条却不怎么热。产生这种现象的原因是（ ）
A．铅笔芯的通电时间长B．通过铅笔芯的电流大
C．铅笔芯的电阻大D．铅笔芯的电功率小
11．如图所示是一种定时课间音乐播放器装置的原理图，闭合开关S，下列说法正确的是（ ）
A．“定时开关”闭合，指示灯亮，播放器播放音乐
B．“定时开关”闭合，指示灯、播放器都短路
C．“定时开关”断开，指示灯亮。播放器播放音乐
D．“定时开关”断开，指示灯亮，播放器断路
12．如图所示是某液晶彩色电视的铭牌。下列说法正确的是（ ）
A．正常工作时，该液晶彩色电视一定比60W的灯消耗电能多
B．正常工作时，该液晶彩色电视一定比60W的灯消耗电能快
C．该液晶彩色电视可以接在110V的电压下正常使用
D．该液晶彩色电视正常工作时，1s内消耗250W电能
13．如图所示电路图，闭合开关S1、S2后，两灯均发光，两个电流表（实验室学生用）的指针在同一位置，下列说法正确的是（ ）
A．两个电流表的示数相等B．电流表A1测的是通过灯L1的电流
C．灯L1与L2的电阻之比为1：4D．灯L1与L2两端的电压之比为4：1
14．燃气隐患早排查，平安幸福千万家。图甲是兴趣小组设计的天然气泄漏报警电路原理图，正常状态下绿色指示灯亮起，当天然气浓度增大到一定程度时电铃会发出报警声。图乙为气敏电阻R1的阻值与天然气浓度的关系图像。下列说法正确的是（ ）
A．虚线框a中应为电铃，b中应为绿色指示灯
B．当开关S1闭合后，通电螺线管的上端为S极
C．滑动变阻器的滑片P向上移动，电磁铁磁性增强
D．保持其他条件不变，将滑动变阻器的滑片P向下移动，可使天然气的报警浓度降低
15．如图所示，电源电压为4.5V不变，R1阻值为6，R2为滑动变阻器，标有“20，1A”字样，两电压表的测量范围均为0~3V，电流表的测量范围为0~0.6A。闭合开关S，滑片P滑动的过程中，电路安全，下列说法正确的是（ ）
A．电压表V1测量R1两端电压
B．电流表示数变化范围是0.25~0.6A
C．电路总功率的最大值为2.25W
D．滑动变阻器的阻值变化范围是2.5~12
二、填空题
16．小明用纸巾摩擦塑料吸管使其带电，将吸管靠近碎纸屑，可以将纸屑吸起，说明带电的物体具有 的性质；接下来，用细线将纸巾摩擦过的吸管吊起，然后将毛皮摩擦过的橡胶棒靠近该吸管，如图所示，观察到橡胶棒与吸管相互排斥，由此可知，在与吸管摩擦的过程中，纸巾 （选填“失去”或“得到”）电子。
三、综合题
17．如图甲所示，公元1世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢”即握柄，是磁体的 极，司南能够指南北是受地磁场的作用，请你在图乙中画出地磁场磁感线的方向。
四、填空题
18．如图所示为一种监测倾斜报警装置的简易电路图，该装置的传感器用玻璃外壳密封，内部装有电极和可自由滚动的金属小球。当装置向右倾斜一定角度时，灯泡发光报警。传感器在该电路中相当于 ，电路报警时电源的作用是 ，灯泡将电能转化为 能和内能。
19．我国古人曾发明一种点火器，以牛角为套筒，把艾绒黏附在木质推杆前端，其结构如图甲所示。取火时一只手握住套筒，另一只手向内猛推推杆，推杆前端的艾绒就会被点燃。这是用 的方式改变物体内能的，该过程中的能量转化与图乙中汽油机工作过程中的图 相同。
20．假期，小明一家出去旅游。汽车通过一条长2400m的隧道，消耗0.1kg的汽油，汽车通过隧道过程中牵引力做的有用功为。完全燃烧0.1kg汽油放出的热量为 J，汽车通过隧道过程中发动机的效率为 。（汽油的热值）
21．如图甲是通过小灯泡L的电流跟其两端电压关系的图像，现将小灯泡L与定值电阻R连入图乙所示电路中，只闭合开关S，小灯泡的实际功率为1.8W；再闭合开关S1，电流表示数为0.9A，则电源电压为 V，电阻R的阻值为 。
22．灯L1、L2分别标有“6V，1.5W”和“6V，3W”字样（假设灯丝电阻不随温度变化），将L1、L2串联，在保证电路安全的情况下，若使其中一盏灯正常发光，则正常发光的灯是 ，电源电压最大值为 V。
五、实验题
23．根据图示实验回答下列问题。
(1)图甲是小明探究通电螺线管外部磁场方向的实验。
①小明在螺线管的两端各放一个小磁针，硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列情况。发现通电螺线管外部的磁场与 磁体的磁场相似。
②小明想使实验现象更明显，可以采取的措施是 （写出一种即可）。
③小明改变螺线管中的电流方向，发现两端小磁针的偏转方向也发生改变，说明通电螺线管的磁极性质与 有关。
(2)图乙是“探究电流通过导体产生的热量与哪些因素有关”的实验装置。两个透明容器中密封着初温、质量相同的空气。
①实验中电流通过导体产生热量的多少是通过 反映的。
②图乙探究的是电流通过导体产生的热量与 的关系。
③通电一段时间后，左、右两容器内导体产生的热量之比为 。
24．如图是实验小组“探究导体在磁场中产生电流的条件”的实验装置。
(1)闭合开关，导体ab向上运动，灵敏电流计指针不发生偏转，说明导体中 （选填“有”或“没有”）感应电流产生；导体ab水平向左和向右运动时，灵敏电流计指针偏转方向不同，说明感应电流的方向跟 方向有关；
(2)闭合开关，保持导体ab不动，使磁体左右运动，则灵敏电流计指针 （选填“会”或“不会”）发生偏转；
(3)实验表明，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫作 ，此原理可用来制造 （任写一例）。
25．如图所示是探究“并联电路中干路电流与各支路电流的关系”的实验。
(1)请根据图甲电路图，用笔画线代替导线将图乙中实物电路连接完整；
(2)闭合开关，小灯泡L1亮、L2不亮，故障原因可能是L2 ；
(3)排除故障后，用电流表分别测出图中A、B、C三处的电流IA、IB、IC，更换规格 （选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中。第2次实验测出B处电流如图丙所示，为 A；
(4)分析数据得出结论：在并联电路中， 。
26．某小组在“探究电压一定时，电流与电阻的关系”实验中，实物电路图如图甲所示。
（1）用笔画线代替导线将图甲中的电路图补充完整，要求滑片向左滑动时电流表示数减小 ；
（2）正确连接电路，闭合开关后，发现电流表、电压表均无示数，将另一电压表的两端依次连接图甲中的M与N、N与O、O与P，分别显示0、0、3.0V，由此判断电路故障为 ；
（3）排除故障后，接入4Ω的定值电阻，闭合开关。调节滑动变阻器滑片到某位置，此时电压表的示数如图乙所示，为 V，并记录电流表示数；
（4）断开开关，用5Ω的定值电阻替换4Ω的定值电阻后，闭合开关，接下来的操作是 ，并记录电流表的示数；
（5）更换不同定值电阻进行实验。得到如表所示数据。分析数据，发现通过导体的电流随着电阻的增大而减小，猜想电流与电阻成反比。为了验证他的猜想，小明在坐标纸上描点并作出了图像；
（6）根据图丙图像得出结论：实验误差允许范围内，通过导体的电流与电阻的倒数成正比，即电流与电阻成反比。请你对他的猜想和结论写出一条评价意见： 。
27．如图甲是小明“测量小灯泡电阻”的实验电路。电源电压不变，已知小灯泡的额定电压为2.5V，滑动变阻器的规格为“20，1A”。
(1)图甲中有一根导线连接错误，请在错误的导线上打“×”，并画出正确连接的导线。（导线不能交叉）
(2)正确连接后闭合开关S，若小灯泡断路，小明观察到的现象是 （选填“电流表”或“电压表”）有示数。
(3)排除故障后，闭合开关S，移动滑动变阻器的滑片，将测量数据记录在表格中。
小组交流时，有同学提出某次实验中电流值读数错误，正确的读数为 A。小灯泡正常发光时的电阻为 （保留一位小数）。
(4)完成测量后，小明发现小灯泡灯丝电阻不是定值，原因是小灯泡灯丝电阻随 变化。
(5)完成上述实验后，小明添加了一个已知阻值为R0的定值电阻，设计了如图乙所示的电路，测出了另一个小灯泡正常发光时的电阻。电源电压恒定不变，小灯泡的额定电压为U额。实验方案如下：
①按电路图连接电路；
②闭合开关S和S1、断开S2，移动滑动变阻器的滑片，使 ；
③保持滑片位置不变，断开S1、闭合S和S2，记下电压表的示数为U；
④则此小灯泡正常发光时的电阻表达式为 。（用U、U额、R0表示）
六、计算题
28．如图甲所示是小明家电饭锅的电路简化图，它有加热和保温两个挡位，R1、R2均为加热电阻（阻值不变），其铭牌上的相关参数如表所示。图乙是小明家的电能表。
(1)求小明家允许接入电路的用电器的最大总功率。
(2)求加热电阻R2的阻值。
(3)某次只让电饭锅接入电路正常工作，将锅内质量为2kg、初温为20℃的水加热至80℃的过程中，观察到图乙电能表指示灯闪烁280次，则电饭锅的加热效率是多少？[]
29．如图甲所示电路，电源电压恒定，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端移到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示。求：
(1)滑动变阻器R2的最大阻值。
(2)电源电压。
(3)电阻R1消耗的最大功率与最小功率之比。
参考答案
16． 吸引轻小物体 失去
17．
18． 开关 提供电能 光
19． 做功 B
20． 4.6×106 30%
21． 6 10
22． L1 9
23．(1) 条形 增大线圈中的电流/增加线圈匝数 电流方向
(2) U形管两侧液面的高度差 电阻 1:2
24．(1) 没有 导体切割磁感线运动
(2)会
(3) 电磁感应 发电机
25．(1)
(2)L2断路
(3) 不同 0.3
(4)并联电路中干路电流等于各支路电流之和
26． PM断路 1.6 将滑片向左移动，直到电压表的示数为1.6V 缺少电压一定
27．(1)
(2)电压表
(3) 0.28 8.3
(4)温度
(5) 使电压表的示数为U额
28．(1)8800W
(2)
(3)
【详解】（1）由图乙电能表铭牌可知，电能表正常工作的电压为220V，额定最大电流为40A。根据电功率公式可得小明家允许接入电路的用电器的最大总功率为
（2）分析电路图甲可知：当开关S1闭合、S2断开时，只有电阻R1接入电路，电路总电阻较大，根据可知，此时电功率较小，电饭锅处于保温状态。
当开关S1、S2都闭合时，电阻R1和R2并联接入电路，电路总电阻最小，根据 可知，此时电功率最大，电饭锅处于加热状态。
由电饭锅铭牌可知，保温功率为 80W，加热功率为880W。保温时只有R1工作，所以R1的功率P1= P保温=80W
加热时R1和R2并联工作，总功率为 P加热=P1+ P2
所以，电阻R2的电功率为P2=P加热-P1=880W-80W=800W
根据电功率公式可得，电阻R2的阻值为
（3）结合题目数据可得水吸收的热量为
电饭锅实际消耗的电能为
电饭锅的加热效率为
29．(1)
(2)
(3)
【详解】（1）由图甲可知，定值电阻与滑动变阻器串联，电流表测串联电路中的电流，电压表测滑动变阻器两端的电压，滑片在端时，滑动变阻器的阻值最大，串联电路的总电阻最大，由可知，电路中的电流最小，由图乙可知，此时滑动变阻器两端的电压，电路中的电流，滑动变阻器的最大阻值
（2）当滑动变阻器的滑片在端时，滑动变阻器的阻值为，只有接入电路，电路中的总电阻最小，总电流最大，则电路中的电流为，则有
当滑动变阻器的滑片在端时，则有
由于电源电压不变，联立有
代入数据有
解得，代入可得电源电压
（3）为定值电阻，由可知，当电流最大时，电阻消耗的功率最大，当电流最小时，电阻消耗的功率最小，电阻消耗的最大功率与最小功率之比次数
IA/A
IB/A
IC/A
1
0.24
0.32
0.56
2
0.22
0.52
3
0.20
0.28
0.48
R/Ω
4
5
8
10
20
0.25
0.2
0.125
0.1
0.05
I/A
0.40
0.32
0.20
0.16
0.08
实验次数
1
2
3
4
5
电压UL/V
1.2
1.6
2.0
2.2
2.5
电流I/A
0.20
0.24
0.26
1.4
0.30
额定电压
220V
频率
50Hz
额定功率
加热
880W
保温
80W
题号
1
2
3
4
5
6
7
8
9
10
答案
A
D
D
B
A
B
C
B
D
C
题号
11
12
13
14
15





答案
C
B
C
D
C
