河北省承德市承德县2023-2024学年物理九年级第一学期期末监测试题含答案

这是一份河北省承德市承德县2023-2024学年物理九年级第一学期期末监测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，在国际单位制中，电流的单位是，下列估值中不正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
2．下列关于磁场的描述，正确的是( )
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极出发，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
3．如图所示，开关闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现，，。则电路故障可能是（ ）
A．灯断路B．滑动变阻器短路
C．开关断路D．灯短路或滑动变阻器断路

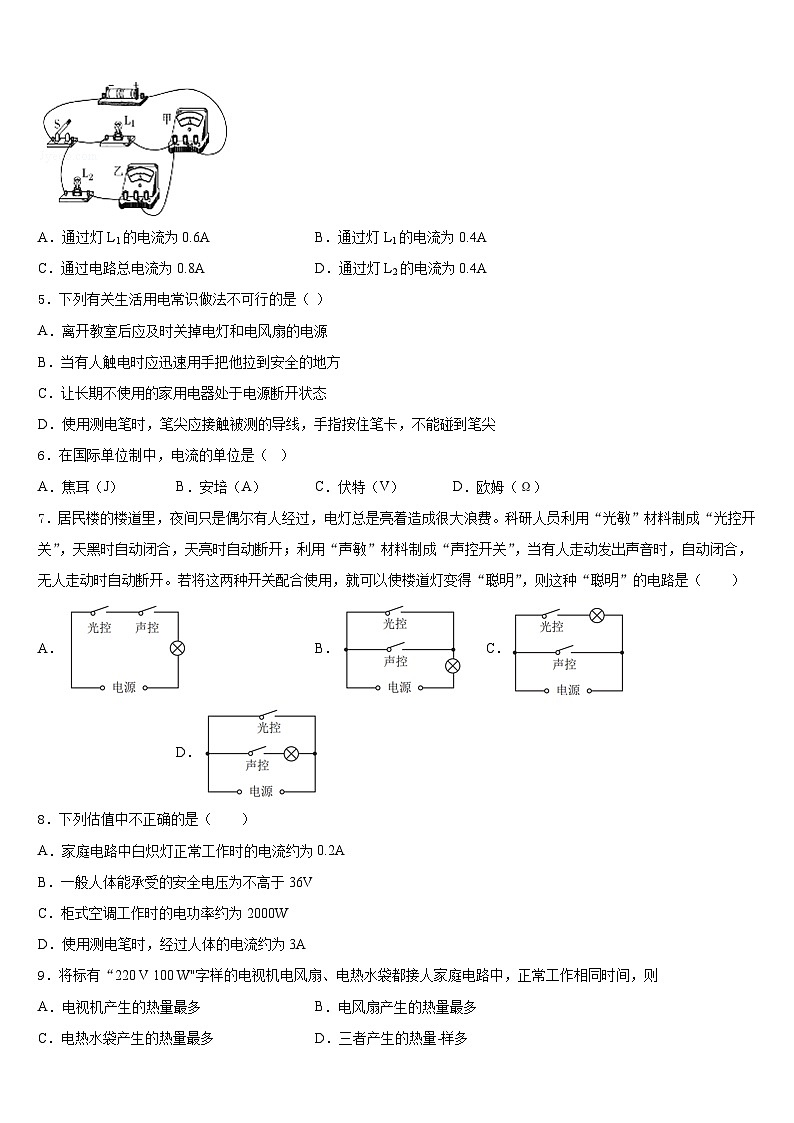

4．图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是
A．通过灯L1的电流为0.6AB．通过灯L1的电流为0.4A
C．通过电路总电流为0.8AD．通过灯L2的电流为0.4A
5．下列有关生活用电常识做法不可行的是（ ）
A．离开教室后应及时关掉电灯和电风扇的电源
B．当有人触电时应迅速用手把他拉到安全的地方
C．让长期不使用的家用电器处于电源断开状态
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖
6．在国际单位制中，电流的单位是（ ）
A．焦耳（J）B．安培（A）C．伏特（V）D．欧姆（Ω）
7．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）
A．B．C．D．
8．下列估值中不正确的是（ ）
A．家庭电路中白炽灯正常工作时的电流约为0.2A
B．一般人体能承受的安全电压为不高于36V
C．柜式空调工作时的电功率约为2000W
D．使用测电笔时，经过人体的电流约为3A
9．将标有“220 V 100 W"字样的电视机电风扇、电热水袋都接人家庭电路中，正常工作相同时间，则
A．电视机产生的热量最多B．电风扇产生的热量最多
C．电热水袋产生的热量最多D．三者产生的热量-样多
10．如图所示实验或事例，属于内能转化为机械能的是（ ）
A．由滑梯上滑下臀部会有灼热感
B．搓手取暖
C．钻木取火
D．水蒸气将软木塞冲出
11．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）
A．B．C．D．
12．有甲、乙两个用绝缘丝线悬挂的轻质小球，如图所示。让乙球靠近甲球，在以下几种情况中，能使两球互相排斥的是
A．甲球带正电，乙球不带电B．甲、乙两球都不带电
C．甲球带正电，乙球带负电D．甲、乙两球都带负电
二、填空题（每题5分，共4题，20分）
13．如图甲所示，R为气敏电阻，其阻值随酒精气体浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定。当酒精气体浓度β增大时，电流表的示数将____，电压表与电流表的示数之比_______（选填“变大”、“不变”或“变小”）。
14．如图所示，电源电压保持不变，闭合开关，断开开关，电流表示数为；同时闭合开关、，电流表示数为，此时、的电功率分别为、，则：______。
15．利用高压锅煮饭时，锅内水沸腾时水蒸气会推动锅盖上的限压阀运动，此过程相当于四冲程汽油机工作时的_________冲程；而与之类似的柴油机工作时将机械能转化为内能是发生在_______冲程。
16．汽车发动机工作时，需要对它进行冷却．人们常常选用“水”作冷却液，这是因为水的_____较大，冷却效果好；当水吸收发动机缸体热量后，水的内能_____．
三、实验题（共12分）
17．（4分）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．

（1）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，故障是_____．
（2）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使电压表的示数为_____V，同时记下对应的电流值．
（3）根据实验数据，小强做出了如图所示的I﹣R图象，由此得出的结论是_____．
18．（4分）实验探究
（1）探究并联电路的特点及电流规律
②由上表中的数据可以得到结论：在并联电路中，干路电流等于___。
③上图的电路中，灯L1和L2都发光时，它们的电阻之比为___。
（2）探究电流与电压和电阻的关系
19．（4分）比热容是表示物质吸放热能力的物理量，不同的物质比热容一般不同．
（1）下列物理量也表示了物质的某种特性的是__________；
A．热值 B．热量 C．质量
（2）水的比热容为4.2×103J/（kg·℃），表示的物理意义是质量为1kg的水升温1℃_________的热量是4.2×103J.
（3）张红在家经常学习做饭根据观察，她猜想食用油的比热容可能比水小。下列事实中能支持她的猜想的是哪一个？__________；
A．同样情况下，油升温比水快；
B．油能源在水面上；
C．油能使食物变得焦黄，而水却不会；
（4）为了验证猜想，张红向两个同样的烧杯里分别倒入________（填“质量”或“体积”）相同的水和油，并测量初始温度相同，如图所示，其温度为________℃。用相同火焰的酒精灯加热相同时间后，水的温度达到25℃，油的温度达到30℃。上述几个步骤中都运用了物理研究方法中的__________法。由己知数据可以得出该食用油的比热容是__________J/（kg•℃）．
四、作图题（共16分）
20．（8分）在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图_____．
21．（8分）请在图中补画两根导线，使电压表能正确测量灯L1两端的电压。
（______）
五、计算题（共22分）
22．（10分）太阳能热水器、电热水器、燃气热水器是常见的三种热水器，现用燃气热水器将体积为10L、初温为20℃的水加热使其温度升高到50℃，求：
(1)水吸收的热量是多少？
(2)若用燃气热水器的加热效率为60%，则需要完全燃烧多少m3的燃气。
（水的比热容为4.2×103J/（kg•℃），燃气的热值为4.2×107J/m3）
23．（12分）如图所示电路，、，电源电压保持不变。
（1）当S1闭合，S2、S3断开时，电流表的示数为0.6A，求电源电压；
（2）当S2断开，S1、S3闭合时，求电流表的示数及电流在10s的时间里做的电功；
（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、B
5、B
6、B
7、A
8、D
9、C
10、D
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、变大 变小
14、2：3
15、做功 压缩
16、比热容 增大
三、实验题（共12分）
17、定值电阻断路 B 2 当电压一定时，电流与电阻成反比
18、整个电路 L2 互不影响 各支路电流之和 2:1 导体中的电流与导体两端的电压 大 左
19、A 吸收 A 质量 20 控制变量 2.1×103
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.26×106J；(2)0.05m3
23、（1）12V；（2）1.8A， 216J；（3）串联时，4.8W。
电路图
数据
过程
结论
①在上图的电路中，断开开关S，两盏灯都不发光，说明干路开关控制___；将开关S改接到A点后断开，发现只有___发光，说明位于支路的开关控制它所在的支路，同时说明在并联电路中，各支路的用电器___。
将电流表分别接在图中的A、B、C三个位置，来研究并联电路中的电流规律，得到如下表所示的数据：
电流表接入位置
A
B
C
电流表示数
0.12
0.24
0.36
装置
①如图甲，实验电路是接错了一根导线，在接错的导线上打“×”，再画线把它改到正确的位置上__________。
②在下面画出改正后的电路对应的电路图________。
数据
图象
结论
利用改后的正确电路探究电流与电压的关系，测得数据如下表：
R=10Ω
次数
1
2
3
4
电压U/V
1.2
1.6
2.0
2.4
电流I/A
0.12
0.16
0.20
0.24

③如图乙，在电流表的表盘上，画出所选的接线柱和第4次实验中指针的位置___。
④根据表中数据，在图丙中描点画出R的U-I图象_______。
⑤在电阻一定时，___成正比。
过程
⑥要探究电流与电阻的关系，只将第4次实验中的定值电阻由10Ω换成15Ω，闭合开关，电压表示数比第4次实验的电压表示数___（填“大”或“小”），要保持电压表示数仍为2.4V，应将滑动变阻器的滑片P向___（填“左”或“右”）移动。
