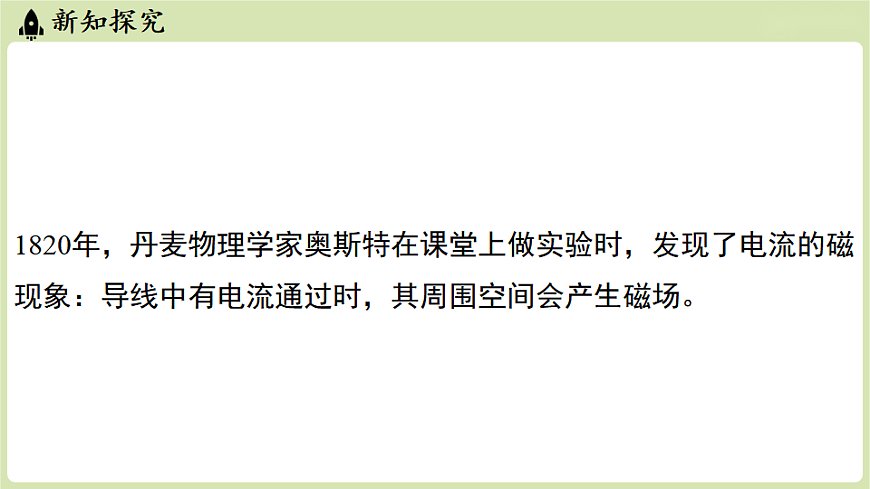

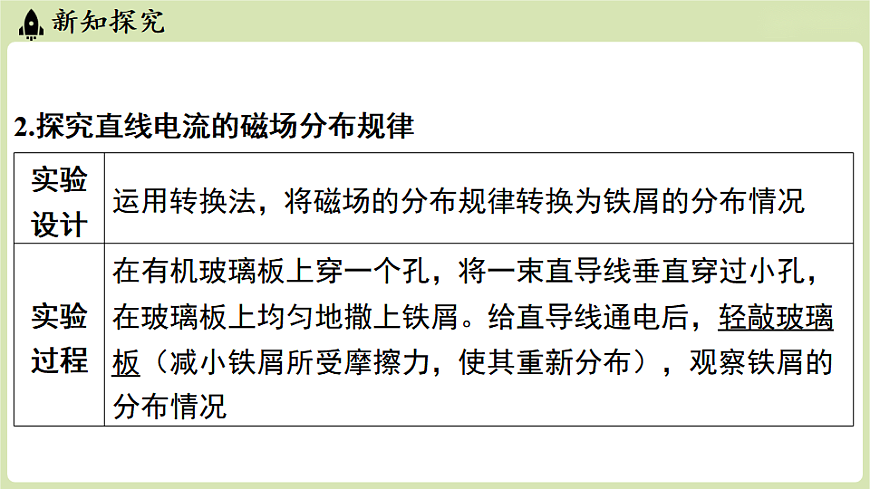

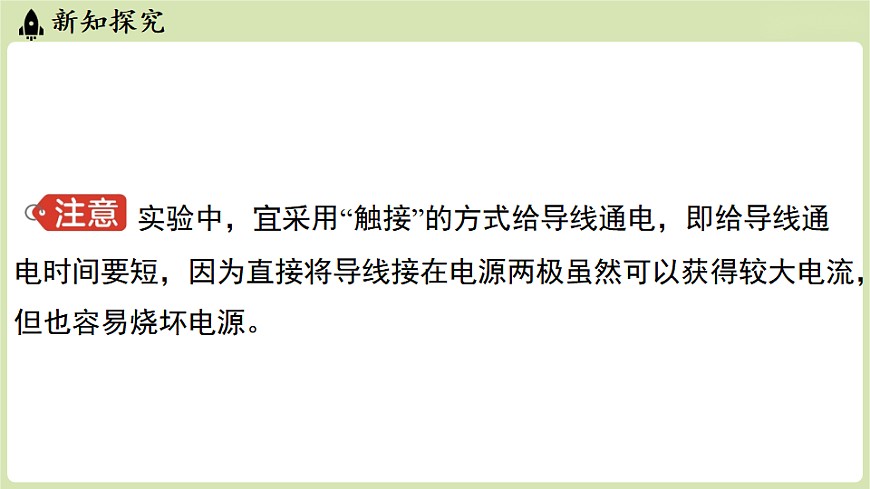

第3章 电磁及其应用第2节 电流的磁场八下科学 ZJ1.描述奥斯特实验的现象和直线电流磁场的特性。2.通过实验认识通电导线周围存在磁场，探究通电螺线管周围磁场强弱的影响因素。3.会用右手螺旋定则判断磁场方向和电流方向之间的关系。4.认识电磁铁的特性和工作原理，知道影响电磁铁磁性强弱的因素。5.了解电磁继电器的结构和工作原理，初步认识科学知识的实际应用。1820年，丹麦物理学家奥斯特在课堂上做实验时，发现了电流的磁现象：导线中有电流通过时，其周围空间会产生磁场。#61.奥斯特实验（含教材第103页探索活动答案）#7 实验中，宜采用“触接”的方式给导线通电，即给导线通电时间要短，因为直接将导线接在电源两极虽然可以获得较大电流，但也容易烧坏电源。#92.探究直线电流的磁场分布规律#103.直线电流的磁场方向#12直线电流周围的磁场方向和电流方向之间的关系可以用右手螺旋定则（也叫安培定则）来判定。如图所示，让大拇指指向电流方向，四指弯曲的方向就是直线电流产生的磁场方向。典例1 奥斯特实验装置如图所示，下列操作及判断正确的是( )DA.将直导线与小磁针垂直放置，通电后实验效果最好B.移去小磁针，通电直导线周围不会存在磁场C.将小磁针移至直导线上方，通电后小磁针不会偏转D.改变通电直导线中的电流方向，小磁针的偏转方向将发生改变解析：实验中导线和小磁针平行放置时，通电后小磁针偏转明显，实验效果最好，A错误；通电导线周围会产生磁场，磁场是客观存在的，不因小磁针的消失而消失，当小磁针在导线上方时也会发生偏转，B、C均错误。1.教材第104页探索活动:探究增强通电螺线管的磁性的方法#162.教材第105页探索活动:通电螺线管的磁场#18 解析比较通电螺线管和条形磁体的异同典例2 如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针，静止时其指向正确的是( )AA. B. C. D. 解析：4.教材第106页探究实践：影响电磁铁磁性强弱的因素#27典例3 如图所示，提供足够数量的大头针，接通开关后，只调节滑动变阻器滑片的位置，可以探究( )C①线圈绕法对电磁铁磁场方向的影响②电流方向对电磁铁磁场方向的影响③电流大小对电磁铁磁场强弱的影响④线圈匝数对电磁铁磁场强弱的影响A.①② B.②③ C.③④ D.①④解析：调节滑片的位置，无法改变线圈绕法和电流的方向，故不能完成①②的探究。对图中任一电磁铁，其线圈匝数不变，调节滑片时电路中电流大小改变，观察其吸起大头针的数量的变化，即可探究电流大小对电磁铁磁场强弱的影响，可完成③的探究。图中两个电磁铁串联，通过的电流大小相等，它们的线圈匝数不同，故可通过观察两电磁铁通电后吸引大头针的数量，探究线圈匝数对电磁铁磁场强弱的影响，可完成④的探究。1.电磁铁产生的磁场的特点#302.电磁继电器的实质电磁继电器是利用电磁铁来控制工作电路的一种自动开关,使用电磁继电器，可以实现用低电压和弱电流电路的通断，来控制高电压和强电流电路的通断。#333.电磁继电器的构造#344.电磁继电器的工作原理（含教材第107页思考与讨论答案）电磁继电器的电路包括控制电路和工作电路两部分，如图所示。  教材第108页1.电磁继电器说明书上的电流值是指其工作时允许通过的最大电流；电压值是其正常工作时的电压。4.水位自动报警器电路如图所示。#44 教材第109页#45电铃的工作原理：如图所示，闭合开关，电磁铁产生磁性，吸引衔铁，使铃锤向铃盖方向运动，铃锤打击铃盖发出声音，同时电路断开，电磁铁失去磁性，铃锤又被弹回，电路再次闭合。上述过程不断重复，电铃就可以发出持续的铃声。典例4 如图是火灾自动报警系统原理图。发生火灾时，将会发生下列变化，其变化顺序是____________（填序号）。②⑤①③④①衔铁被吸下②温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路③接通触点使报警电路中有电流通过④红灯亮、电铃响，发出警报⑤电磁铁具有磁性1.软磁材料与硬磁材料硬磁材料除用来制成永磁体，也可以用来记录信息。磁记录就是利用硬磁材料存储信息的技术。计算机上所用的机械硬盘、磁带式录音机所用的磁带等都是利用硬磁材料来存储信息的。2.机械硬盘 （1）机械硬盘主要由磁记录盘片、读写磁头以及其他配件组成。盘片的表面均匀地涂有一层极薄的由硬磁材料制成的小颗粒（磁粉），读写磁头实际上就是一块电磁铁。（2）机械硬盘存入数据和读取磁盘信息的过程如下。#57机械硬盘能够长久保存大量的信息。磁记录技术给人们的工作和生活带来了很大方便2.录音机和录像机 （其记录原理与硬盘相似）原理：录音机和录像机的磁头是由电磁铁制成的。录音机和录像机将需要记录的声音和图像转变成电信号，通过磁头记录在磁带上。3.电话#61（1）组成：电话的主要组成部分是话筒和听筒，它们之间用一对电话线相连，如图所示。#63 典例5 (杭州期中)下列用电器中，没有使用电磁铁的是( )AA.电炉 B.电磁起重机 C.电磁继电器 D.电铃解析：电炉是发热装置，不需要使用电磁铁。
