河北省衡水市2025年九年级上学期期末考试物理试题附答案

这是一份河北省衡水市2025年九年级上学期期末考试物理试题附答案，共17页。试卷主要包含了选择题，填空题，实验探究，计算题等内容，欢迎下载使用。

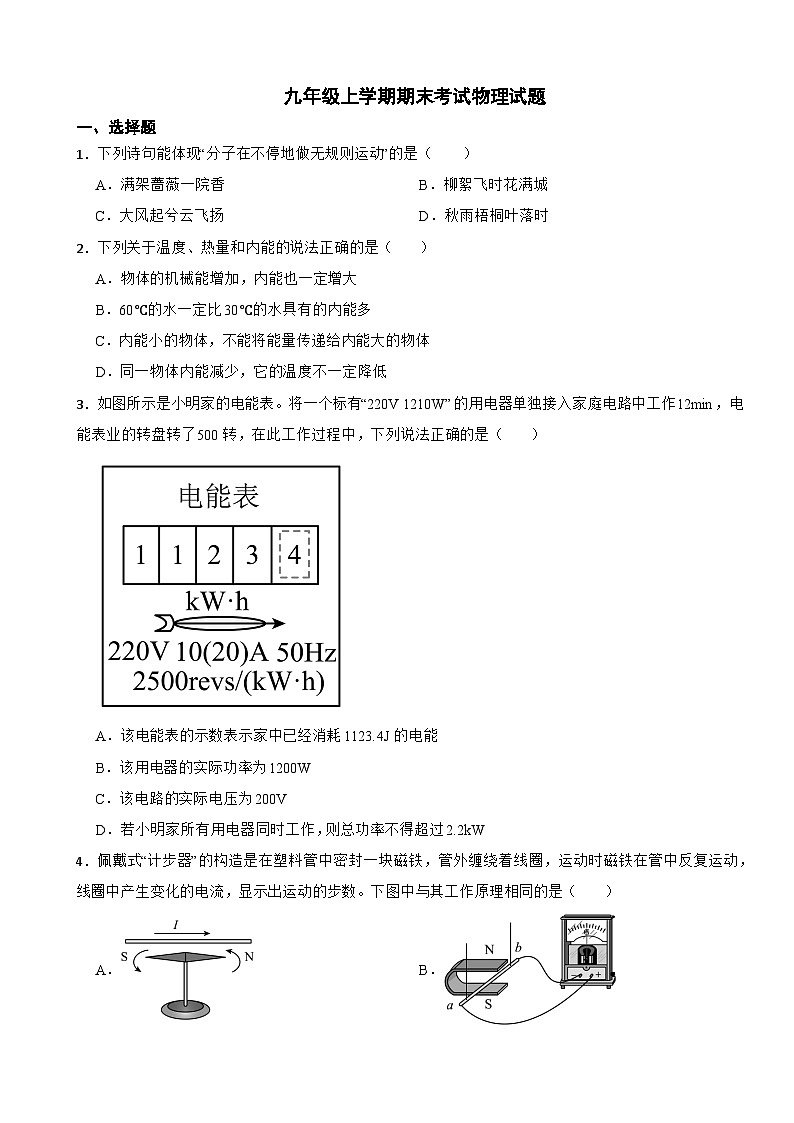

1．下列诗句能体现“分子在不停地做无规则运动”的是（ ）
A．满架蔷薇一院香B．柳絮飞时花满城
C．大风起兮云飞扬D．秋雨梧桐叶落时
2．下列关于温度、热量和内能的说法正确的是（ ）
A．物体的机械能增加，内能也一定增大
B．60℃的水一定比30℃的水具有的内能多
C．内能小的物体，不能将能量传递给内能大的物体
D．同一物体内能减少，它的温度不一定降低
3．如图所示是小明家的电能表。将一个标有“220V 1210W”的用电器单独接入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确的是（ ）
A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该电路的实际电压为200V
D．若小明家所有用电器同时工作，则总功率不得超过2.2kW

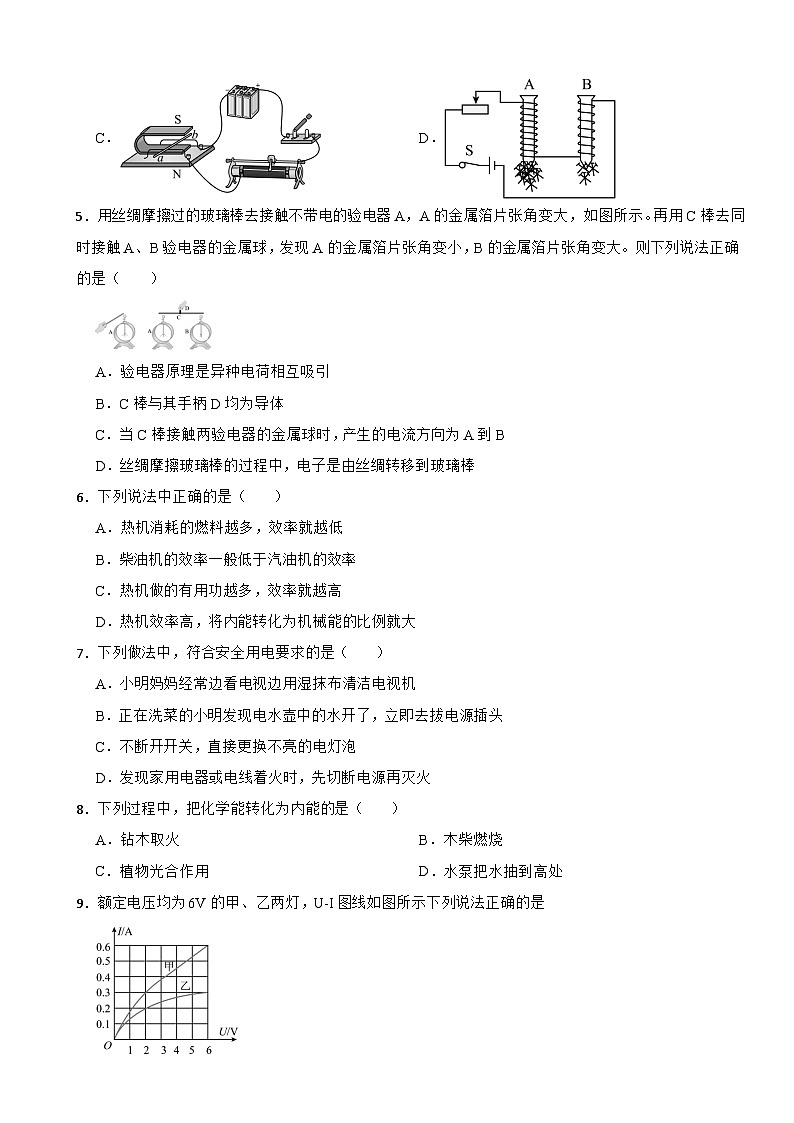

4．佩戴式“计步器”的构造是在塑料管中密封一块磁铁，管外缠绕着线圈，运动时磁铁在管中反复运动，线圈中产生变化的电流，显示出运动的步数。下图中与其工作原理相同的是（ ）
A．B．
C．D．
5．用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
6．下列说法中正确的是（ ）
A．热机消耗的燃料越多，效率就越低
B．柴油机的效率一般低于汽油机的效率
C．热机做的有用功越多，效率就越高
D．热机效率高，将内能转化为机械能的比例就大
7．下列做法中，符合安全用电要求的是（ ）
A．小明妈妈经常边看电视边用湿抹布清洁电视机
B．正在洗菜的小明发现电水壶中的水开了，立即去拔电源插头
C．不断开开关，直接更换不亮的电灯泡
D．发现家用电器或电线着火时，先切断电源再灭火
8．下列过程中，把化学能转化为内能的是（ ）
A．钻木取火B．木柴燃烧
C．植物光合作用D．水泵把水抽到高处
9．额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4：1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
10．如图甲所示电路，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R1的阻值变化范围为0~20Ω，R2 为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图象如图乙所示。在保证电路安全的情况下，下列说法正确的是（ ）
①R2的阻值为5Ω
②R1消耗的最大电功率为4.05W
③电源电压为9V
④电压表的最小示数与最大示数之比为13：14
A．①和②B．②和③C．①和③D．①和④
二、填空题
11．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是 Ω．
12．一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将 能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2 V，电流为50 mA，若电风扇正常工作了1 h，电流做功为 J。
13．如图所示，工作中的四冲程汽油机正处于 冲程，该冲程将 能转化为机械能，若该汽油机每秒完成40个冲程，则每秒它对外做功 次。
14．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在 方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为 ．
15．如图所示，是小华同学做探究实验时的电路图，闭合开关，两只电流表都有示数且两表指针恰好指在同一位置处，已知电流表的两个量程是0-0.6A，0-3A，则：R1∶R2 = ，两电阻的功率 P1∶P2= 。
三、实验探究
16．为了探究“不同物质的吸热能力”，在两个相同的容器中分别装入质量、初温都相同的两种液体A、B，并且用相同的装置加热，如图甲所示。
（1）实验中，可以通过比较 （选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少；
（2）加热到4min时，液体B的温度如图乙所示，此时温度计示数是 ℃；
（3）有图像分析可知，液体 （选填“A”或“B”）吸热能力强；冬天，如果你想自制暖手袋，应选液体 （选填“A”或“B”）作为供暖物质，其效果更佳；
（4）上述实验中，主要用到的科学探究方法有转换法和 法。
17．同学们在探究电流流过导体产生的热量多少与什么因素有关时，采用了如图所示的实验装置。请仔细观察甲、乙两图并回答：
（1）实验中要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中液面的 ；
（2）甲装置可探究电流产生的热量与 的关系。通电一段时间后， （选填“左”或“右”）侧容器中U形管中液面的高度差大；
（3）乙装置中电阻R3的作用主要是 ；
（4）某小组在利用乙图进行实验探究时，误将右侧空气盒外面的5Ω电阻也放入盒中，请判断该小组U形管液面高度 侧更高；
（5）若通电时间为8s，电流为2A，甲图中左侧电阻产生的热量为 J。
18．小华同学利用课余时间到实验室做了如下实验：
（1）在用“伏安法”测量定值电阻R时，连接了如图甲所示的电路，电源电压恒定不变，连接电路时，开关应处于 状态。闭合开关，当电压表示数为2.6V，电流表示数如图乙所示，则R1的阻值为 Ω；
（2）按照上面的操作步骤，小华又测量了一个额定电压为2V的小灯泡的电阻，并描绘了如图丙所示的小灯泡电流随电压变化的关系图像，根据I-U图像可知小灯泡的额定功率为 W；小灯泡的阻值随实际功率的增大而 。这是由于功率增大时，小灯泡的 升高所致；
（3）然后，小华用如图丁所示的电路测量未知电阻Rx的阻值。R1的阻值已知，实验过程如下：
a．对照电路图连接好电路，并将滑动变阻器的滑片P滑至阻值最大处；
b．闭合开关，移动滑片在适当的位置。分别读出电压表V1、V2的示数为U1、U2；
c．断开开关，整理器材；
待测电阻Rx= 。（用测量所得的物理量和已知最符号表示）
四、计算题
19．实验时小丁用煤炉给l00kg的水加热，同时绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg·℃），煤的热值约为3×107J/kg。求：
（1）经过6min时间加热，水增加的内能；
（2）该煤炉烧水时的效率。
20．如图所示，电源电压不变，定值电阻R0=5Ω，电流表量程为0~3A，小灯泡L标有“6V 3.6W” （不考虑温度对灯丝电阻的影响），滑动变阻器铭牌模糊，标有“■Ω 1A”字样。
当开关S闭合，S1、S2断开，滑动变阻器R的滑片P从b端滑动到某一位置时，滑动变阻器接入电路中的阻值减小了15Ω，电流表示数变化了0.3A，此时小灯泡恰好正常发光。求：
（1）小灯泡的电阻和正常发光时的电流；
（2）滑动变阻器的最大阻值和电源电压；
（3）若电源电压可变，当开关S、S1、S2都闭合时，为使电流表A的示数能达到最大，在保证电路安全的前提下，电源电压的最小值。
答案
1．【答案】A
【解析】【解答】A．闻到蔷薇香，是分子在不停的做无规则的运动，故A符合题意；
BCD．柳絮飞舞、云飞扬、梧桐叶落，是物体有位置变化，是宏观的机械运动，故BCD不符合题意。
故选A。
【分析】闻到气味，是分子不停的无规则运动；物体位置变化，是机械运动。
2．【答案】D
【解析】【解答】A．物体的内能与物体的温度、状态、质量有关，而物体的机械能与动能和势能有关，二者之间没有必然联系，故A错误；
B.60℃的水温度高，但是质量大小不确定，不能确定其内能的大小关系，故B错误；
C．如果内能大的物体可能温度低，内能小的物体可能温度高，当二者接触时内能小的物体也可能将热量传递给内能大的物体，故C错误；
D．晶体凝固过程中，放出热量，内能减少，但温度不变，故D正确。
故选D。
【分析】A.根据机械能和内能的影响因素判断；
B. 内能的多少与物体的质量、温度、状态等因素有关 ；
C.热量从温度高的物体传递给温度低的物体；
D.根据晶体凝固时的温度变化规律判断。
3．【答案】C
【解析】【解答】A．图中，电能表的示数是家中已经消耗的电能是1123.4kWh，故A错误；
B．根据转数，计算用电器消耗的电能：
则用电器的实际功率为：，故B错误；
C．用电器的电阻为：
该电路的实际电压：，故C正确；
D．若小明家所有用电器同时工作，则总功率不得超过P总=UI=220V20A=4400W=4.4kW，故D错误。
故选C。
【分析】电能表示数显示的是消耗的电能；根据转数可以计算消耗的电能；利用，计算电功率；根据，计算用电器的电阻，结合，计算实际电压。
4．【答案】B
【解析】【解答】计步器中的磁铁在线圈中反复运动时，导体在磁场中切割磁感线运动，产生了感应电流，利用了电磁感应原理。
A．图中，通电导线周围存在磁场，是电流的磁效应，是奥斯特实验，故A不符合题意；
B．图中，导体切割磁感线产生感应电流，是发电机的原理图，是电磁感应现象， 故B符合题意；
C．图中，导体通电后，导体会运动，则通电导体在磁场中会受到力的作用， 故C不符合题意；
D．图中，探究电磁铁的磁性强弱与线圈匝数的关系，是电流的磁效应， 故D不符合题意。
故选 B。
【分析】闭合电路的部分导体切割磁感线，导体产生感应电流，是电磁感应现象。
5．【答案】C
【解析】【解答】A、验电器是利用接触带电物体后，带上同种电荷而相互排斥的原理工作的，故A错误；
B、由于人体是导体，故手柄D应为绝缘体，而C棒应为导体，电荷可以通过C棒发生转移，同时电荷不会通过人体发生转移，故B错误；
C、由于丝绸摩擦过的玻璃棒带正电荷，验电器A与该玻璃棒接触时，也带上正电荷；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子会转移到验电器A，由于电流方向与负电荷定向移动的方向相反，故导体棒C中的电流方向为A到B，故C正确；
D、由于丝绸摩擦过的玻璃棒带正电荷，即玻璃棒失去电子，故电子是由玻璃棒转移到丝绸，故D错误。
故选：C。
【分析】（1）验电器利用了同种电荷相互排斥的原理。
（2）绝缘体指不容易导电的物体，手柄应是绝缘体。
（3）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反。
（4）丝绸摩擦过的玻璃棒带正电，缺少电子，电子从玻璃棒转移到丝绸。
6．【答案】D
【解析】【解答】A．热机消耗的燃料量与效率没有必然关系，A不符合题意；
B．柴油机损耗的能量比汽油机损耗的能量少，所以柴油机的效率比汽油机的效率高，B不符合题意；
CD．根据可知，热机做的有用功占比越大，效率才越高，C不符合题意，D符合题意。
故答案为：D。
【分析】热机效率是热机做的功和总热的比值。
7．【答案】D
【解析】【解答】解：A、水属于电的良导体，用湿抹布擦拭带电的电视机，容易引起触电事故．故A错误；
B、正在洗菜的小明的手上有水，水是电的良导体，用湿手去拔电源插头时，容易引起触电事故．故B错误；
C、不断开开关，直接更换不亮的电灯泡，由于灯泡上带电，容易引起触电事故．故C错误；
D、发现家用电器或电线着火时，首先要切断电源再去灭火．正确．
故选D．
【分析】（1）安全用电的原则：不接触低压带电体，不靠近高压带电体；（2）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施．
8．【答案】B
【解析】【解答】A.钻木取火，是机械能转化为内能，A不符合题意；
B.木柴燃烧，将木材的化学能转化为内能，B符合题意；
C.植物光合作用，将光能转化为化学能，C不符合题意；
D.水泵把水抽到高处，将电能转化为机械能，D不符合题意。
故答案为：B.
【分析】燃料燃烧时，将化学能转化为内能。
9．【答案】D
【解析】【解答】解：A．由甲、乙曲线图可知，灯泡的电阻随电压的增大而增大．故A错误；
B．由于甲、乙两灯的额定电压均为6V，由图象可知：I甲额=0.6A，I乙额=0.3A，则 ，故B错误；
C、甲、乙两灯并联在2V的电源两端时，由图象可知：I甲=0.3A，I乙=0.2A，根据 可知电阻之比是： ，故C错误；
D．把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象知道，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以实际功率之比：P甲：P乙=U甲I：U乙I=2V：6V=1：3，故D正确．
故选：D。
【分析】（1）通过曲线图可知小灯泡的电阻随电压的增大而增大；
（2）甲灯正常工作时的电压和额定电压相等，根据图象读出通过甲、乙的电流，根据P=UI求额定功率之比；
（3）当把两灯串联在8V电源上时，根据串联电路的电流特点和串联电路电压的特点确定甲、乙两灯两端的实际电压，利用P=UI即可得出实际功率之比；
（4）甲、乙两灯并联在2V的电源两端时，根据图象读出通过甲、乙的电流，再根据欧姆定律求出电阻之比。
10．【答案】C
【解析】【解答】根据甲图可知，R1和R2串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；由图乙可知，变阻器两端的电压为7.0V时，电路中电流为0.4A，
根据可得：；
当变阻器两端的电压为6.5V时，电路中电流为0.5A，
根据可得：；
二者联立解得：，；
故①③正确；
滑动变阻器R1消耗的功率等于电路的总功率与R2的电功率之差，即
；
由此可知，P1与I为二次函数关系，其图像开口向下，对称轴I=0.9A，理论上当I=0.9A时，滑动变阻器R1消耗的功率最大，但电路中的电流范围为，则越靠近对称轴时，变阻器的功率P1越大，所以，当I=0.6A时，变阻器的功率P1有最大值，则根据上面表达式可得
故②错误；
电流表的量程为0~0.6A，所以通过电路的最大电流为0.6A，此时变阻器接入电路的阻值最小，此时电压表示数最小
则电压表的最小示数；
因电源电压为9V，电压表的量程为0~15V，则电压表一定安全，当变阻器接入电路的阻值最大时，电路中电流最小，此时电压表示数最大，
电路中的最小电流；
则电压表的最大示数
所以电压表的最小示数与最大示数之比为。
故④错误。
故C正确，ABD错误。
故选C。
【分析】 ①③由图甲可知，闭合开关，滑动变阻器R1和定值电阻R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；根据串联电路的电压规律、欧姆定律结合图乙的数据，解方程可得定值电阻R2的阻值和电源电压；
②滑动变阻器的功率P1=UI-I2R2，根据电流的取值范围和该二次函数的对称轴确定和计算滑动变阻器功率的最大值；
④根据串联电路电流特点可知通过电路的最大电流，此时变阻器接入电路的阻值最小，由串联分压的规律可知此时变阻器两端的电压最小，即电压表示数最小；由串联电路的电压规律和欧姆定律可求出滑动变阻器两端的最小电压；
当滑动变阻器接入电路的电阻最大时，通过电路的电流最小，进一步计算通过电路的最小电流；根据串联分压原理可知此时电压表示数最大，进一步求出电压表的最大示数，据此可知电路中电压表的最小示数与最大示数之比。
11．【答案】10；2.5
【解析】【解答】图中，根据电压和电流，计算R的阻值为，L、R并联，总电流：
I总=IR+IL=0.2A＋0.6A=0.8A，L、R并联的总电阻为：，故第1空填：10；第2空填：2.5。
【分析】根据，计算电阻的大小； 并联电路中，干路电流等于各支路电流之和，根据，计算电阻。
12．【答案】太阳；216
【解析】【解答】太阳能电池板可以获得电能，是太阳能转化为电能。
当电风扇正常工作1h，电流做功为：W=UIt=1.2V×0.05A×3600s=216J。故第1空填：太阳；第2空填：216。
【分析】太阳能电池板将太阳能转化为电能；根据W=UIt，计算消耗电能的多少。
13．【答案】做功；内；10
【解析】【解答】（1）根据图片可知，此时活塞向下运动，且进气门和排气门都是关闭的，那么是做功冲程，将内能转化为机械能。
（2）若该汽油机每秒完成40个冲程，则每秒它对外做功次。
【分析】（1）根据活塞的运行方向和气门的开合，确定冲程名称和能量转化；
（2）一个工作循环中，做功1次，完成4个冲程。
14．【答案】2；零线断路
【解析】【解答】图中，保险丝接在火线上，灯泡的开关接在灯与火线之间，2处应接开关；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，零线通过电灯、开关与火线相通了，是零线断路。故第1空填：2；第2空填：零线断路。【分析】灯泡的开关连接在火线一侧；进户线零线断路，接通用电器后，零线带电。
15．【答案】4∶1；1∶4
【解析】【解答】图中，R1与R2并联，电流表A1测R1支路电流，A2测干路电流；并联电路中干路电流等于各支路电流之和，两电流表指针的位置相同，A1量程为0～3A，A2的量程为0～0.6A；指针位置相同时，大量程是小量程示数的5倍，则；
并联电路中，R1与R2的阻值之比：
根据，两电阻的功率。故第1空填：4：1；第2空填：1：4。
【分析】并联电路中，各支路电流之比等于电阻的反比；根据，计算电功率，判断电功率的比值。
16．【答案】加热时间；42；A；A；控制变量
【解析】【解答】探究不同物质的吸热能力时，（1）实验时，加热装置相同，加热时间越长，液体吸收的热量越多，通过加热时间反映液体吸收热量的多少。
（2）图乙中，温度计的分度值为1℃，温度计的读数为42℃。
（3）丙图中，加热相同时间，液体吸收热量相同，A液体的温度变化小，吸热能力更强，适合做供暖物质。
（4）实验中，要控制液体种类外的其他条件相同，用到控制变量法。
【分析】（1）加热装置相同，通过加热时间，可以比较物体吸收热量的多少；
（2）根据温度计液面位置，测量温度；
（3）物体的质量和吸收热量相同时，温度差越小，吸热能力越强；
（4）探究不同物质的吸热能力，被加热物质不同，其他条件相同，是控制变量法。
17．【答案】（1）高度差
（2）电阻；右
（3）使通过与的电流不同
（4）左
（5）160
【解析】【解答】（1）实验中，电阻产生的热量越多，则容器内温度越高，那么气体的压强越大，则对应U形管两侧液面的高度差越大，则要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中液面的高度差。
（2）①根据图片可知，甲装置两电阻串联，只有两电阻的阻值不相等，而电流与通电时间相等，则可探究电流产生的热量与电阻的关系。
②根据甲图可知，左侧电阻小于右侧电阻，由焦耳定律可知，则通电一段时间后，右侧电阻产生的热量多，则右侧容器中U形管中液面的高度差大。
（3）根据乙图可知，乙装置中电阻R3与R2并联后，再与R1串联，根据并联电路干路电流大于支路电流的规律可知，电阻R3的作用主要是使通过与的电流不同。
（4）误将右侧空气盒外面的5Ω电阻也放入盒中，则右侧两个电阻并联后的总电阻为2.5Ω，小于左侧电阻，根据焦耳定律可知，左侧电阻产生的热量更多，则该小组U形管液面高度左侧更高。
（5）若通电时间为8s，电流为2A，甲图中左侧电阻产生的热量为
。
【分析】（1）实验中，电阻产生的热量越多，则容器内温度越高，那么气体的压强越大，则对应U形管两侧液面的高度差越大；
（2）①根据图片分析影响电流产生热量的哪个因素不同即可；
②由焦耳定律比较两侧电阻产生热量多少即可；
（3）根据并联电路干路电流大于支路电流的规律分析；
（4）将两个电阻都放入容器内，可以根据电阻并联的知识计算出右侧的等效电阻，然后与左侧比较，根据比较产生热量多少即可。
（5）根据焦耳定律计算即可。
（1）实验中要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中液面的高度，高度越低，表明电阻产生的热量越多。
（2）[1]甲装置两电阻串联，电流与通电时间相等，两电阻的阻值不相等，则可探究电流产生的热量与电阻的关系。
[2]由得，当电流与通电时间相同时，电阻越大，产生的热量越多，则通电一段时间后，右侧容器中U形管中液面的高度差大。
（3）乙装置中电阻R3与R2并联后，再与R1串联，电阻R3的作用主要是使通过与的电流不同。
（4）由串并联电路特点得，R1的电流等于R2、R3的电流之和，R2、R3的总电阻小于R1，实验中R1的通电时间与R2、R3的通电时间相同，由得，R1产生的热量比R2、R3产生的热量多，则某小组在利用乙图进行实验探究时，误将右侧空气盒外面的5Ω电阻也放入盒中，该小组U形管液面高度左侧更高。
（5）若通电时间为8s，电流为2A，甲图中左侧电阻产生的热量为
18．【答案】断开；10；0.8；变大；温度；
【解析】【解答】伏安法测量电阻时，（1）连接电路时，开关应断开，可保护电路。
闭合开关，电流表如图乙，电流表选用小量程，分度值为0.02A，电流为0.26A， 电压表示数为2.6V，计算R1的电阻为：；
（2）图丙是小灯泡电流-电压图像，额定电压为2V时，小灯泡的额定功率P=ULIL=2V×0.4A=0.8W；
图丙中，当灯的电压为1V、3V、6V时，对应的电流分别为0.25A、0.50A和0.65A，根据，灯的电阻分别为4.0Ω、6.0Ω和 9.23Ω；根据P=UI，实际功率变大，温度升高，阻值随实际功率的增大而变大。
（3）图丁中，两电阻、变阻器串联，电压表V1测量Rx分压，V2测量R1的分压；
a．连接好电路，滑动变阻器的滑片P滑至阻值最大处；
b．闭合开关，移动滑片，读出电压表V1、V2的示数为U1、U2；
c．电压表 V1、V2分别测待测电阻和定值电阻的电压，根据分压原理有：
可得：。
【分析】（1）连接电路前，开关要断开；根据电流表量程和指针位置，测量电流，根据，计算电阻；
（2）根据灯泡的电压和电流，利用P=UI，计算电功率；灯泡的电功率随电压增大而增大，电阻随温度升高而变大；
（3）利用串联电路分压比等于电阻比，结合定值电阻，计算未知电阻。
19．【答案】（1）解：由图像知道，水升高的温度
由知道，水增加的内能
（2）解：煤完全燃烧产生的热量
该煤炉烧水时的效率
【解析】【分析】（1）根据，计算水吸收的热量；
（2）根据Q=mq，计算燃料燃烧放出的热量，利用，计算热效率。
（1）由图像知道，水升高的温度
由知道，水增加的内能
（2）煤完全燃烧产生的热量
该煤炉烧水时的效率
20．【答案】（1）解：根据小灯泡L标有“6V 3.6W”可知，
灯泡的电阻为；
灯泡正常发光时的电流为。
答： 小灯泡的电阻为10Ω，正常发光时的电流为0.6A 。
（2）解：根据电路图可知，当S闭合，断开，当P在b端时，此时变阻器与灯泡串联，
根据U总=U1+U2得到：；
当P在某位置，小灯光正常发光，
两次连接方式中，电源电压不变，此时变阻器与灯泡串联，此时阻值减小，则电流增大0.3A变成0.6A，
根据U总=U1+U2得到：；
即
解得：，。
（3）解： 当开关S、S1、S2都闭合时 ，此时变阻器与R0并联，电流表测干路电流，如下图所示：
如上图所示，此时，部分接入最小，
电源电压最小为。
​​​​​​
【解析】【分析】 （1）根据可求灯泡的电阻，根据P=UI可知灯泡正常发光时的电流；
（2）根据电路图结合开关闭合状态的变化，利用电源电压不变，以及U总=U1+U2列出两个方程联立计算即可；
（3）开关都闭合，画出简化电路图，此时RP部分接入R并最小，根据欧姆定律得出电源电压U总最小为值。
（1）根据灯泡的规格可求灯泡的电阻为
灯泡正常发光时的电流为
（2）S闭合，断开，当P在b端时，电路如图：
当P在某位置，小灯光正常发光，电路图如下：
两次连接方式中，电源电压不变，则
代入数据为
得，。
（3）开关都闭合，电路连接如下图
如上图所示，此时，部分接入最小，电源电压最小为
