河北邯郸市育华中学2025-2026学年上学期期末九年级物理试卷（无答案）

这是一份河北邯郸市育华中学2025-2026学年上学期期末九年级物理试卷（无答案），共7页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

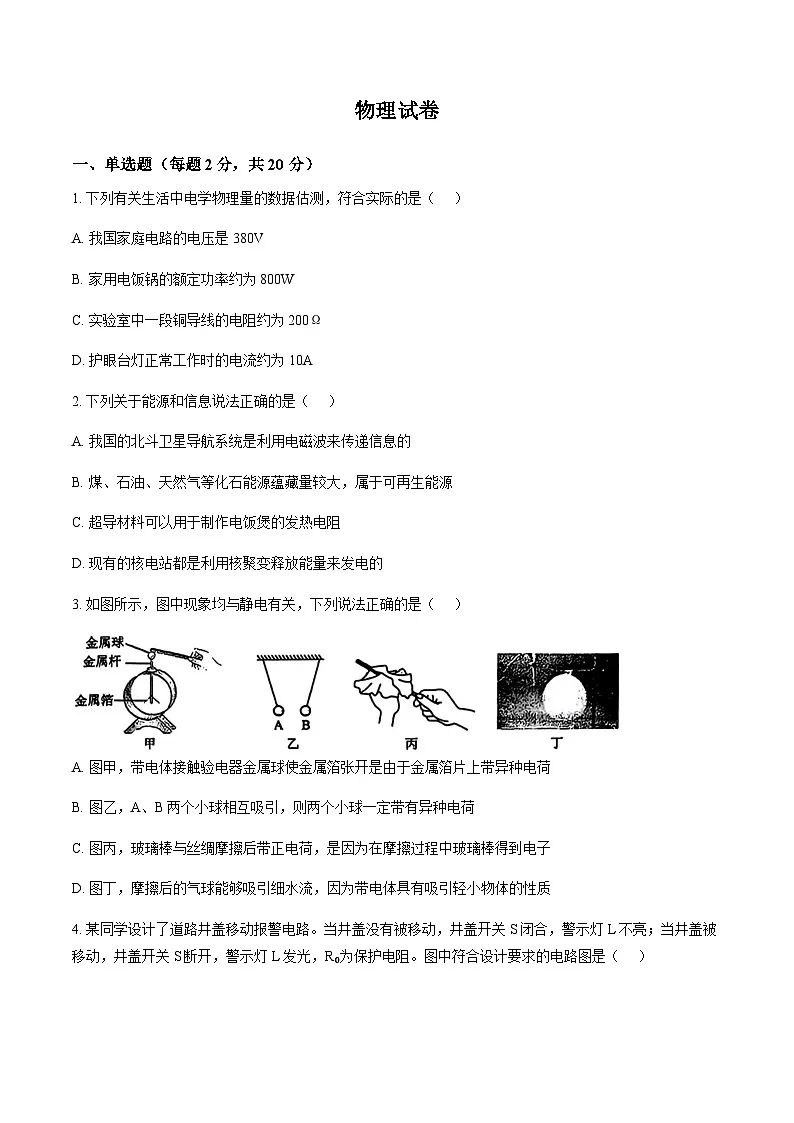

1. 下列有关生活中电学物理量的数据估测，符合实际的是（ ）
A. 我国家庭电路的电压是380V
B. 家用电饭锅的额定功率约为800W
C. 实验室中一段铜导线的电阻约为200Ω
D. 护眼台灯正常工作时的电流约为10A
2. 下列关于能源和信息说法正确的是（ ）
A. 我国的北斗卫星导航系统是利用电磁波来传递信息的
B. 煤、石油、天然气等化石能源蕴藏量较大，属于可再生能源
C. 超导材料可以用于制作电饭煲的发热电阻
D. 现有的核电站都是利用核聚变释放能量来发电的
3. 如图所示，图中现象均与静电有关，下列说法正确的是（ ）
A. 图甲，带电体接触验电器金属球使金属箔张开是由于金属箔片上带异种电荷
B. 图乙，A、B两个小球相互吸引，则两个小球一定带有异种电荷
C. 图丙，玻璃棒与丝绸摩擦后带正电荷，是因为在摩擦过程中玻璃棒得到电子
D. 图丁，摩擦后的气球能够吸引细水流，因为带电体具有吸引轻小物体的性质

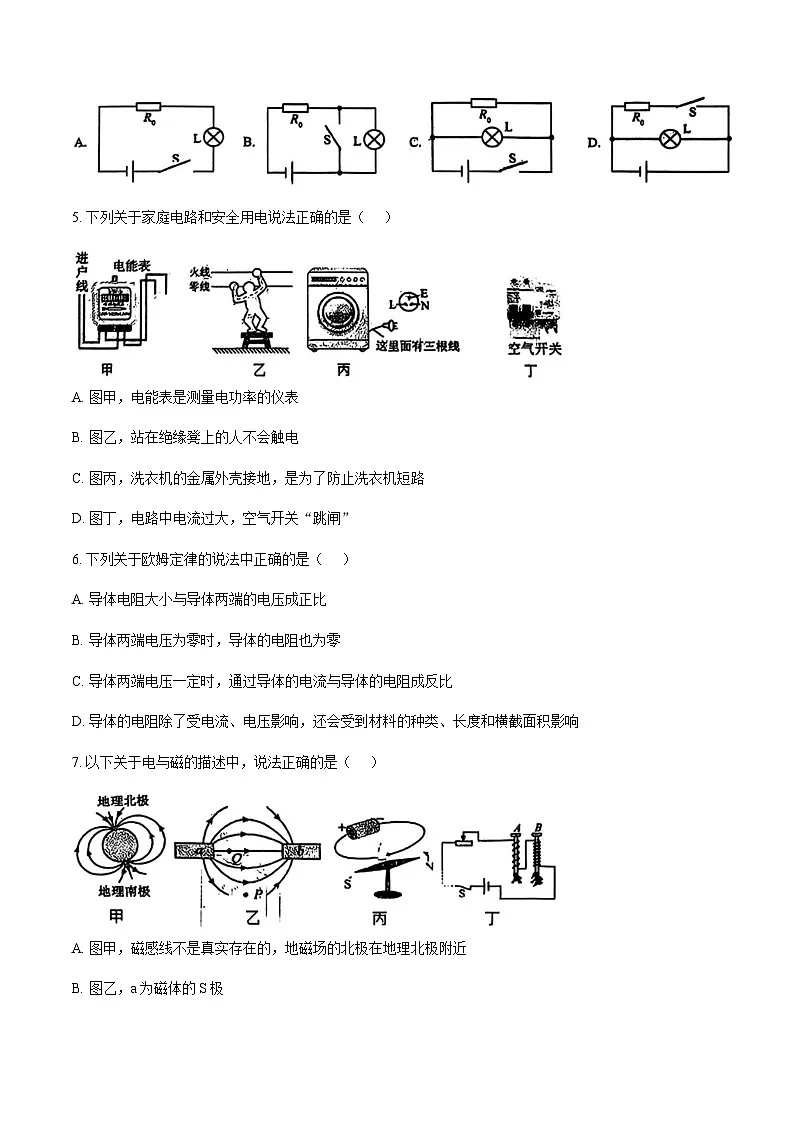

4. 某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R₀为保护电阻。图中符合设计要求的电路图是（ ）
5. 下列关于家庭电路和安全用电说法正确的是（ ）
A. 图甲，电能表是测量电功率的仪表
B. 图乙，站在绝缘凳上的人不会触电
C. 图丙，洗衣机的金属外壳接地，是为了防止洗衣机短路
D. 图丁，电路中电流过大，空气开关“跳闸”
6. 下列关于欧姆定律的说法中正确的是（ ）
A. 导体电阻大小与导体两端的电压成正比
B. 导体两端电压为零时，导体的电阻也为零
C. 导体两端电压一定时，通过导体的电流与导体的电阻成反比
D. 导体的电阻除了受电流、电压影响，还会受到材料的种类、长度和横截面积影响
7. 以下关于电与磁的描述中，说法正确的是（ ）
A. 图甲，磁感线不是真实存在的，地磁场的北极在地理北极附近
B. 图乙，a为磁体的S极
C. 图丙，实验揭示了电流周围存在磁场
D. 图丁，A、B吸引大头针数量不同，说明了电磁铁的磁性强弱与电流大小有关
8. 关于电功、电功率和电热，下列说法错误的是（ ）
A. 用电器上标明的额定电功率越大，其消耗的电能就一定越多
B. 电流通过导体所做的功越多，导体消耗的电能就越多
C. 用电器消耗的电能越多，用电器上产生的热量不一定越多
D. 额定电功率越大的用电器，正常工作时间越长，消耗的电能就越多
9. 如图是甲、乙两导体的电流与电压的关系图像，由图像可知（ ）
A. 甲导体的阻值是5Ω
B. 乙导体的阻值是10Ω
C. 若将甲、乙两导体串联接在电路中，通过它们的电流之比I甲:I乙=1:2
D. 若将甲、乙两导体串联接在电路中，它们两端的电压之比U甲:U乙=1:2
10. 在如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（ ）
A. 电流表示数变大，电压表V2示数变大
B. 电流表示数变大，电路的总功率变小
C. 电压表V2的示数与电流表示数的比值保持不变
D. 电压表V2的示数变化量与电流表示数变化量之比保持不变
二、填空题（每空1分，共10分）
11. 如下图所示家庭电路，用测电笔辨别相线、中性线时，图中执笔方式正确的是______（选填“甲”或“乙”），闭合开关S，灯泡L不发光，用试电笔检查电路故障时，发现只有接在a点时试电笔的氖管不发光，接b、c、d点时氖管均发光，则电路出现的故障是______（选填“进户中性线断路”、“ab间断路”、“bc间断路”或“cd间断路”）。
12. 如上图所示，电源电压不变，只闭合开关S1，电流表示数为0.2A，再闭合S2，电流表示数变化了0.5A。则电阻之比R1:R2=______；同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是W1:W2=______。
13. 有一只规格为“6V 6W”的小灯泡，该小灯泡正常工作时的电阻为______Ω；若将该灯泡与一个阻值为6Ω的电阻串联后接到6V的电源上，闭合开关后，小灯泡的实际功率为______。
14.9月初李芳家中的电能表的示数为 18982，10月初电能表如下图所示，本月她家共使用了_____度电。如果每度电的电费为0.6元，李芳家10月份的电费为______元。
15. 如上图所示，是一种水位自动报警器的原理图，容器中装有盐水，水位到达A时，_____灯亮，说明盐水是导体。在工作电路中，电磁铁上端为_______（选填“N”或“S”）极。
三、实验探究题（每空1分，共18分）
16. 实验小组的同学进行电磁学实验。
（1）如图甲所示的实验中，当闭合开关后，可以观察到磁场中金属棒ab在导轨上运动，这说明通电导体在磁场中___________，实验中将电能转化为________能，若只将磁体的两极对调，接通电源，观察到金属棒ab向相反的方向运动，说明力的方向与___________方向有关；
（2）如图乙所示的实验中，闭合开关，保持蹄形磁体不动，若使导体AB沿________（选填“水平”或“竖直”）方向运动，则电流表指针将发生偏转，与此现象原理相同的是_________（选填“丙”或“丁”）；
17. 小雨同学采用“伏安法”测量某定值电阻Rx的阻值。
（1）连接电路时，在闭合开关前，应将滑动变阻器的滑片P移到最_________（选填“左”或“右”）端；
（2）闭合开关，移动滑动变阻器的滑片P至某一位置，电压表的示数为2.7V，电流表示数如图乙所示，电流表示数为________A。则此次可计算出电阻Rx=________Ω；
（3）算出电阻后，小雨又继续进行多次测量，其目的是____________________；
（4）若实验中只有一个电压表和一个已知电阻R₀，小雨设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请在空格内将实验步骤补充完整：
①闭合S、断开S₁，用电压表测出待测电阻Rx两端的电压为U₁；
②_________________，用电压表测出电源的电压为U；
③Rx的表达式为Rx=________（用U、U₁及R₀表示）。
18. 甲、乙两图为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置图，两个相同的透明容器中封
（1）甲、乙实验中，通过观察U形管中液面的__________来反映电阻产生热量的多少；
（2）探究“电流通过导体时产生的热量与电流的关系”时，应选择______（选填“甲”或“乙”）图装置进行实验。通过观察实验现象，可以得到的实验结论是：当电阻和通电时间相同时，电流越________（选填“大”或“小”），电流通过导体时产生的热量越多；
（3）通电一段时间后图乙的容器中左、右两个电阻产生热量的比值Q左:Q右 = ________；
（4）图乙中，若接通电路一段时间后，两侧U形管内液面高度差相同，发现是由于电路故障引起的，则故障可能是___________；
A．R2电阻丝断路
B．R3电阻丝断路
C．R3电阻丝短路
（5）生活中电炉子的电炉丝热得发红时，与之连接的导线却不怎么热，此问题可以用______（选填“甲”或“乙”）图的结论来解释；
（6）小南组的实验装置为图丙。该装置烧瓶中用煤油而不用水是因为煤油的比热容较______（选填“大”或“小”），在吸收相同热量时，温度变化较大，实验现象明显。
四、计算题（每题6分，共12分）
19. 小西的物理兴趣小组设计了一款可调挡位的电热水壶，额定电压为220V，有高温和低温两个挡位，其简化电路如图，壶内有阻值不变的两根电热丝，阻值分别为R1=220Ω、R2=55Ω，c水=4.2×103J/(kg·℃)，求：
（1）该热水壶的低温挡电流；
（2）该热水壶高温挡的功率；
（3）若该热水壶使用高温挡，将壶中1kg水从20℃加热到42℃，需要100s，求此时的加热效率。
20. 某校科技小组设计了如图甲所示电路，电源电压不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的额定电压为4V。图乙是科技小组同学通过实验得到灯泡L的电流与电压关系图像。只闭合开关S2，调节滑动变阻器的滑片P，当滑片P移至某一位置时，电流表的示数为0.25A，电压表刚好达到满偏。求：
（1）电源电压；
（2）小灯泡的额定功率；
（3）断开开关S2，闭合开关S1，在保证电路安全的情况下，调节滑动变阻器的滑片P，发现电流表示数的最大值与最小值之差恰好为0.1A，这一过程中滑动变阻器连入电路的阻值始终小于50Ω，求定值电阻R1的可能值。
