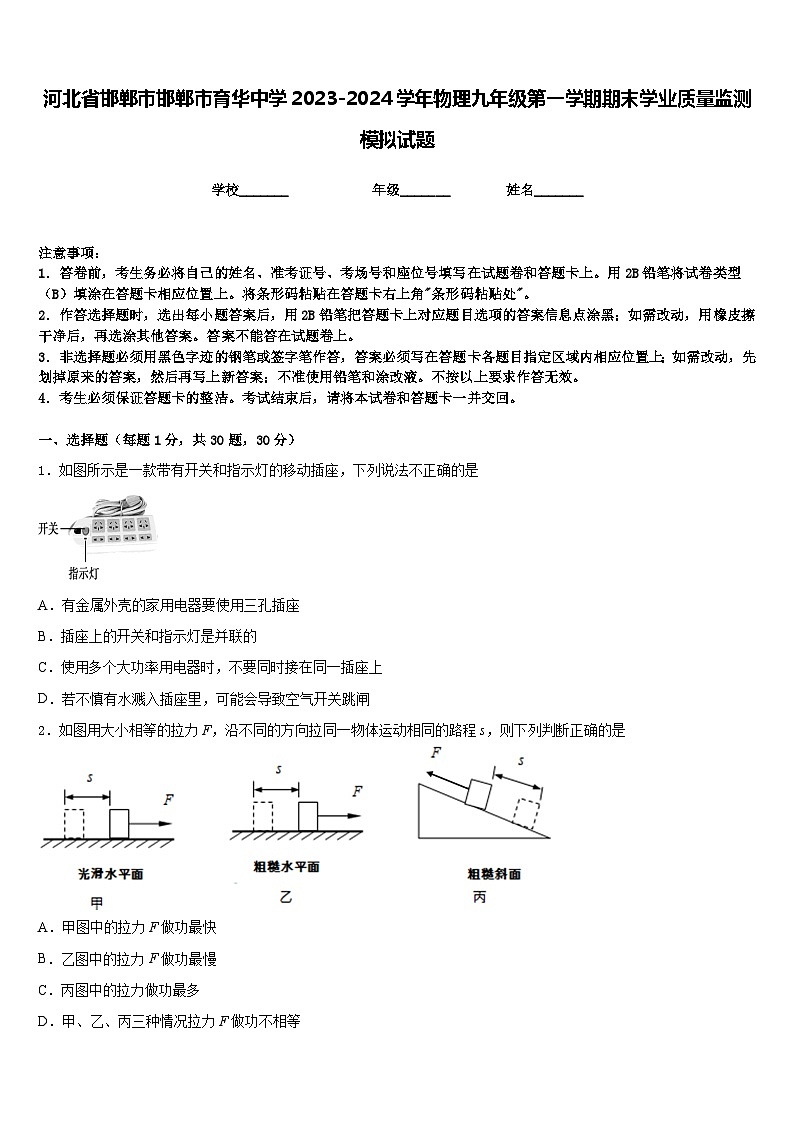

河北省邯郸市邯郸市育华中学2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案

这是一份河北省邯郸市邯郸市育华中学2023-2024学年物理九年级第一学期期末学业质量监测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示是一款带有开关和指示灯的移动插座，下列说法不正确的是
A．有金属外壳的家用电器要使用三孔插座
B．插座上的开关和指示灯是并联的
C．使用多个大功率用电器时，不要同时接在同一插座上
D．若不慎有水溅入插座里，可能会导致空气开关跳闸
2．如图用大小相等的拉力F，沿不同的方向拉同一物体运动相同的路程s，则下列判断正确的是
A．甲图中的拉力F做功最快
B．乙图中的拉力F做功最慢
C．丙图中的拉力做功最多
D．甲、乙、丙三种情况拉力F做功不相等

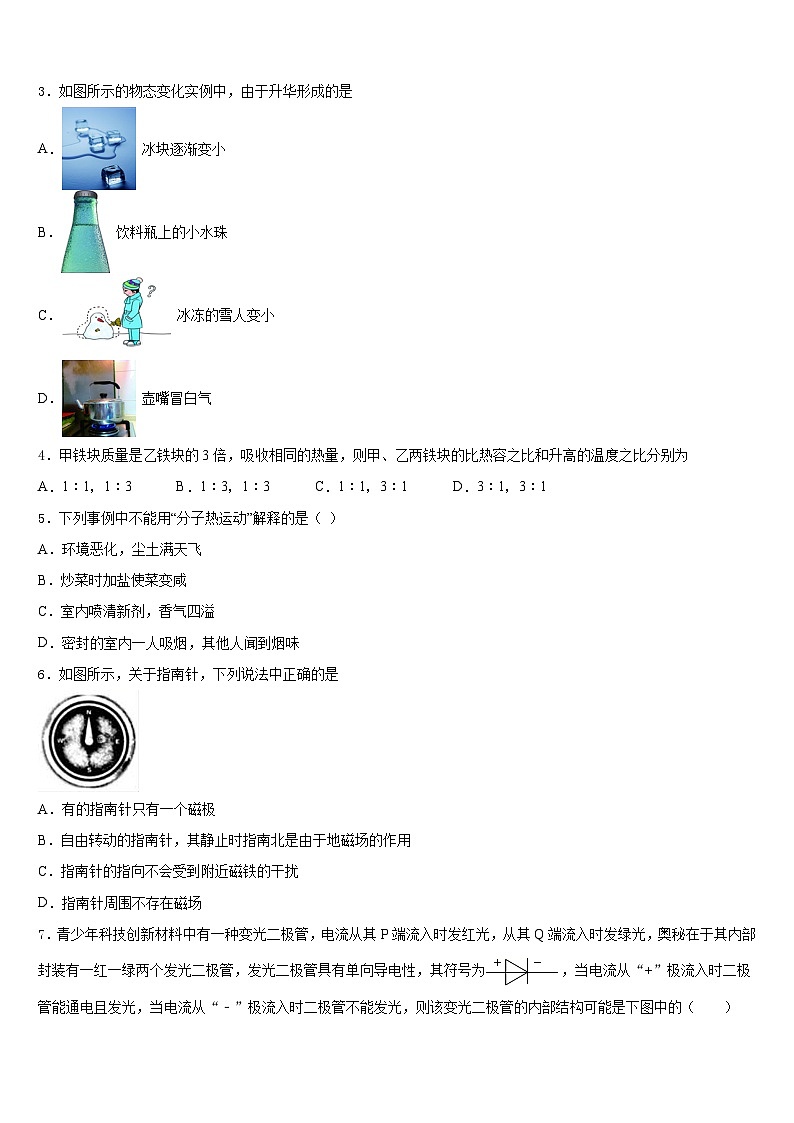

3．如图所示的物态变化实例中，由于升华形成的是
A． 冰块逐渐变小
B． 饮料瓶上的小水珠
C． 冰冻的雪人变小
D． 壶嘴冒白气
4．甲铁块质量是乙铁块的3倍，吸收相同的热量，则甲、乙两铁块的比热容之比和升高的温度之比分别为
A．1：1，1：3B．1：3，1：3C．1：1，3：1D．3：1，3：1
5．下列事例中不能用“分子热运动”解释的是（ ）
A．环境恶化，尘土满天飞
B．炒菜时加盐使菜变咸
C．室内喷清新剂，香气四溢
D．密封的室内一人吸烟，其他人闻到烟味
6．如图所示，关于指南针，下列说法中正确的是
A．有的指南针只有一个磁极
B．自由转动的指南针，其静止时指南北是由于地磁场的作用
C．指南针的指向不会受到附近磁铁的干扰
D．指南针周围不存在磁场
7．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
A．B．
C．D．
8．将标有“PZ220—40”的两个白炽灯泡串联接入家庭电路中，不计温度对灯丝电阻的影响，两个灯泡消耗的总功率为（ ）
A．80WB．40WC．20WD．10W
9．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是
A．R1先后两次消耗的电功率之比为3：4
B．滑动变阻器R2的最大阻值为10Ω
C．电源电压为10V
D．R1的阻值为20Ω
10．如图所示的四个电路图中，电流表和电压表的接法都正确的是
A．B．
C．D．
11．如图为家庭常用的电热取暖器，取暖器装有开关S1和S2。S1和S2均闭合时，取暖器正常工作；为保证安全，当取暖器倾倒后S1自动断开，取暖器停止工作。则下列电路中与上述要求相符的是
A．B．C．D．
12．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，炖、炒、蒸、拌的四种烹饪方式中包含着许多的物理知识，下列说法正确的是（ ）
A．炖：炖排骨汤时，在汤沸腾后把炖汤的火调小，是为了降低汤的温度
B．炒：主要是通过做功的方式使菜的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，把菜蒸熟
D．拌：将调味品拌入菜中入味，分子没有做无规则运动
二、填空题（每题5分，共4题，20分）
13．家庭中使用的很多用电器，为安全起见接是三孔插头（如），三孔插头的三个脚中，其中有一个脚比较长，这个脚应该接_____线。在辨别另外两根线时，一般用的工具叫_____，当电路正常时，能使它的氖管发光的是_____线。
14．将气球与羊毛衫摩擦后，让气球靠近头发，会看到头发漂起来，如图所示。这是由于气球被摩擦后______，会______头发。
15．家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的_____较大，导致___能转化为热能较多．
16．已知定值电阻R1∶R2=4∶3，若把它们并联在同一电路中，R1、R2两端的电压之比为_____；若把它们串联在同一电路中，R1、R2消耗的电功率之比为_____。
三、实验题（共12分）
17．（4分）小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图所示的电路图（电源电压恒为6V）。
(1)根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整______；
(2)小明刚开始实验时，为什么滑动变阻器的阻值最大？______。实验时应调节滑动变阻器的滑片向______ 移动（A或B） ；
(3)电流与电阻的关系：______。
18．（4分）在“测量小灯泡的功率”实验中，小灯泡标有“2.5V”字样．
（1）图甲中有一处导线连接错误无法正常完成实验，错误的导线是____（选填“①”或“②”）．
（2）正确连接电路并检查无误后，闭合开关，发现灯泡不亮，两电表均无示数．为了检查故障，小华将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是____．
A．电源 B．开关 C．灯泡 D．滑动变阻器
（3）排除故障后，使小灯泡正常发光，电流表示数如图乙所示，电流为____A，小灯泡的额定功率为____W
（4）你认为利用本实验电路能探究电流与电压的关系吗？答：____，理由是_____________．
19．（4分）小红用如图甲所示的装置测量小灯泡在不同电压下的电功率，已知小灯泡的额定电压为2.5V，R0为保护电阻，R为滑动变阻器。
（1）闭合开关后，无论怎样调节滑动变阻器，电压表的示数均无法达到2.5V。经检查发现各个元件、导线均完好且电路连接正确，则出现这种情况可能的原因是_______。
（2）排除故障后，小红测量了不同电压下小灯泡中的电流，然后在坐标纸上描绘出了电流随电压变化的图像如图乙所示。根据图像回答下列问题。
①小灯泡在额定电压下的电流为______A，额定功率为______W。
②如果把跟实验所用灯泡完全相同的另外两只灯泡串联后接入电压为3V的电路中，则通过每个灯泡的电流为______A，每个灯泡的实际消耗的电功率为_______W。
③根据图像，你还能得到的结论是________（写出一个即可）。
四、作图题（共16分）
20．（8分）用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
（____）
21．（8分）如图所示电路中有两个小灯泡，请在图中圆圈内,分别填入灯泡、电流表或电压表的符号。要求两个灯泡并联，开关断开时两灯均不发光；开关闭合时两灯均能发光，且两电表的示数均不为零。
（_______________）
五、计算题（共22分）
22．（10分）如图所示，R1=20Ω，R2=40Ω，电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，小灯泡L恰好正常发光。请画出等效电路图。求：
（1）电源电压和小灯泡的额定电流。
（2）求小灯泡的额定功率。
（3）当S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的实际功率。
23．（12分）如图所示，小灯泡标有“6V 3W”字样 (电阻不受温度影响)，R1为定值电阻，R2为滑动变阻器，其最大阻值为40Ω．
(1)当开关S、S1、S2都闭合时，小灯泡恰好正常发光，电流表示数为0.6A，电路工作50s，求R1的阻值和电流通过R1产生的热量．
(2)当电路中有元件工作时，求电路消耗的最小功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、A
5、A
6、B
7、C
8、C
9、B
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、地 试电笔 火
14、带了电 吸引
15、电阻 电
16、1∶1 4∶3
三、实验题（共12分）
17、 为了保护电路 A 见解析
18、② B 0.26 0.65 不能 灯的电阻随温度的变化而变化
19、R0的阻值太大 0.42 1.05 0.34 0.51 小灯泡两端的电压越大，它消耗的电功率也越大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.4A (2)4.8W (3)0.8W
23、 (1)60Ω；30J(2)0.36W
