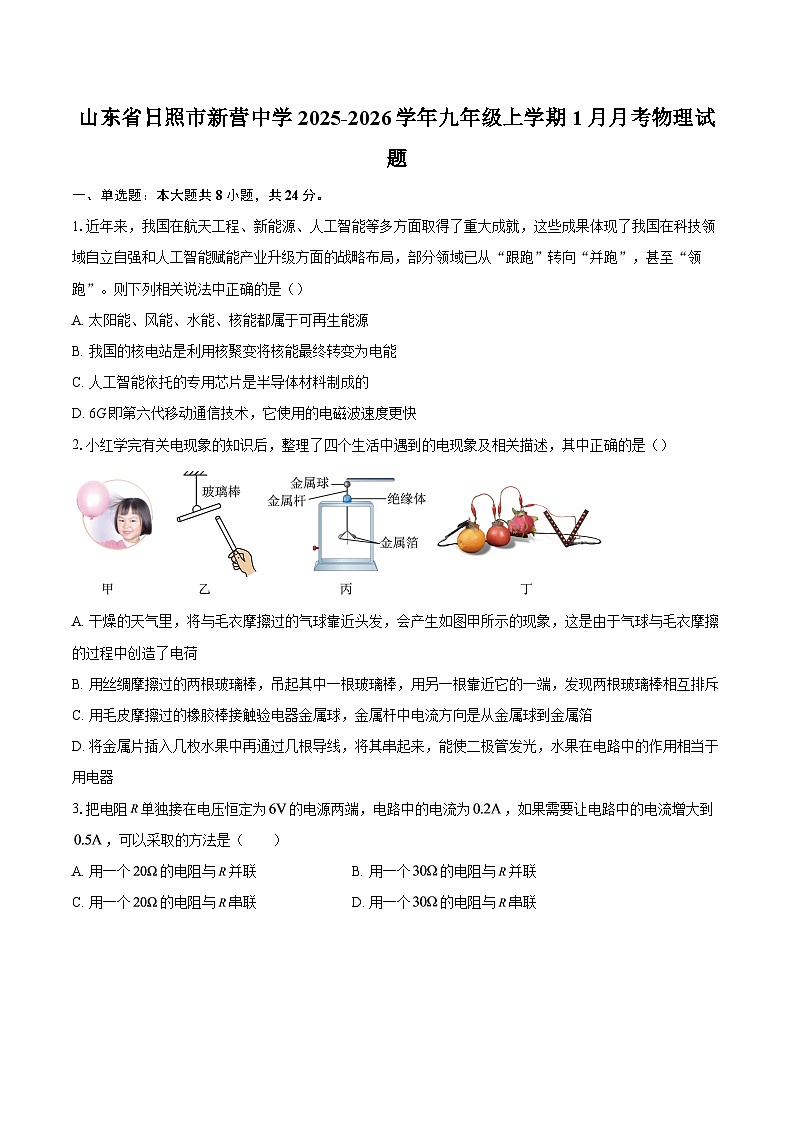

山东省日照市新营中学2025-2026学年九年级上学期1月月考物理试题-自定义类型

这是一份山东省日照市新营中学2025-2026学年九年级上学期1月月考物理试题-自定义类型，共14页。试卷主要包含了单选题，多选题，实验探究题，计算题等内容，欢迎下载使用。
1.近年来，我国在航天工程、新能源、人工智能等多方面取得了重大成就，这些成果体现了我国在科技领域自立自强和人工智能赋能产业升级方面的战略布局，部分领域已从“跟跑”转向“并跑”，甚至“领跑”。则下列相关说法中正确的是（）
A. 太阳能、风能、水能、核能都属于可再生能源
B. 我国的核电站是利用核聚变将核能最终转变为电能
C. 人工智能依托的专用芯片是半导体材料制成的
D. 6G即第六代移动通信技术，它使用的电磁波速度更快
2.小红学完有关电现象的知识后，整理了四个生活中遇到的电现象及相关描述，其中正确的是（）
A. 干燥的天气里，将与毛衣摩擦过的气球靠近头发，会产生如图甲所示的现象，这是由于气球与毛衣摩擦的过程中创造了电荷
B. 用丝绸摩擦过的两根玻璃棒，吊起其中一根玻璃棒，用另一根靠近它的一端，发现两根玻璃棒相互排斥
C. 用毛皮摩擦过的橡胶棒接触验电器金属球，金属杆中电流方向是从金属球到金属箔
D. 将金属片插入几枚水果中再通过几根导线，将其串起来，能使二极管发光，水果在电路中的作用相当于用电器
3.把电阻单独接在电压恒定为的电源两端，电路中的电流为，如果需要让电路中的电流增大到，可以采取的方法是（ ）
A. 用一个的电阻与并联B. 用一个的电阻与并联
C. 用一个的电阻与串联D. 用一个的电阻与串联

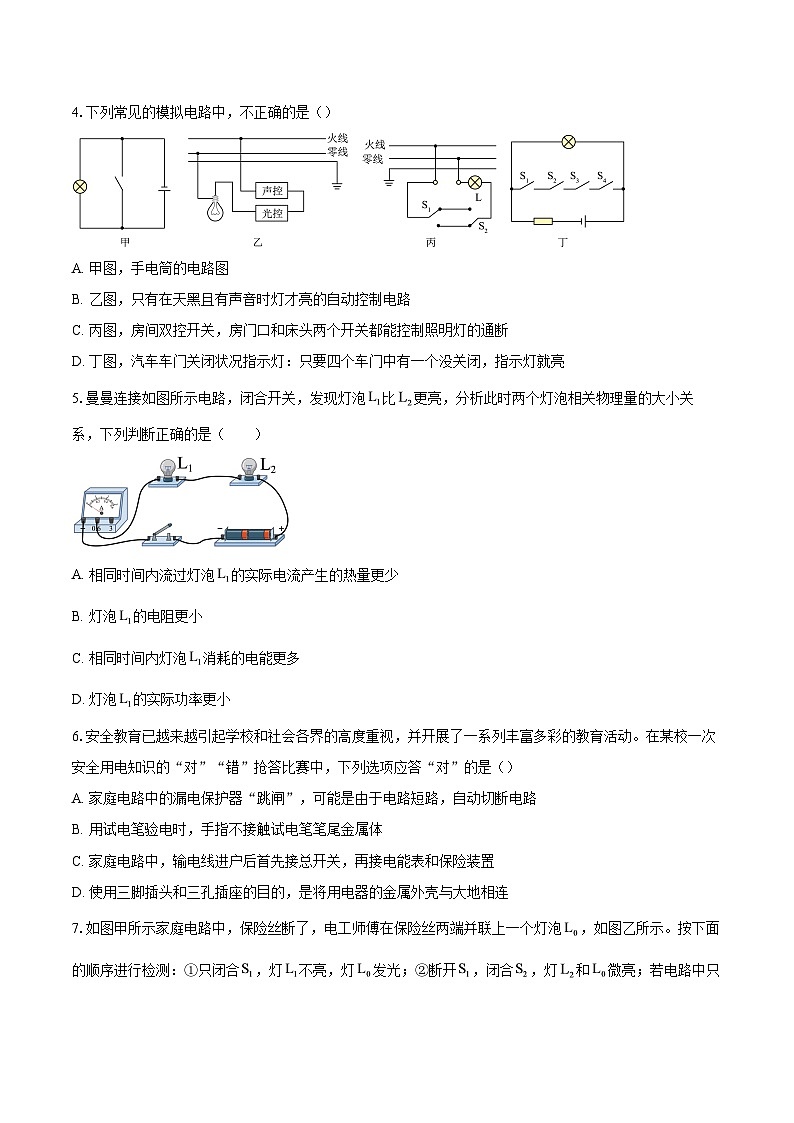

4.下列常见的模拟电路中，不正确的是（）
A. 甲图，手电筒的电路图
B. 乙图，只有在天黑且有声音时灯才亮的自动控制电路
C. 丙图，房间双控开关，房门口和床头两个开关都能控制照明灯的通断
D. 丁图，汽车车门关闭状况指示灯：只要四个车门中有一个没关闭，指示灯就亮
5.曼曼连接如图所示电路，闭合开关，发现灯泡比更亮，分析此时两个灯泡相关物理量的大小关系，下列判断正确的是（ ）
A. 相同时间内流过灯泡的实际电流产生的热量更少
B. 灯泡的电阻更小
C. 相同时间内灯泡消耗的电能更多
D. 灯泡的实际功率更小
6.安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”“错”抢答比赛中，下列选项应答“对”的是（）
A. 家庭电路中的漏电保护器“跳闸”，可能是由于电路短路，自动切断电路
B. 用试电笔验电时，手指不接触试电笔笔尾金属体
C. 家庭电路中，输电线进户后首先接总开关，再接电能表和保险装置
D. 使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连

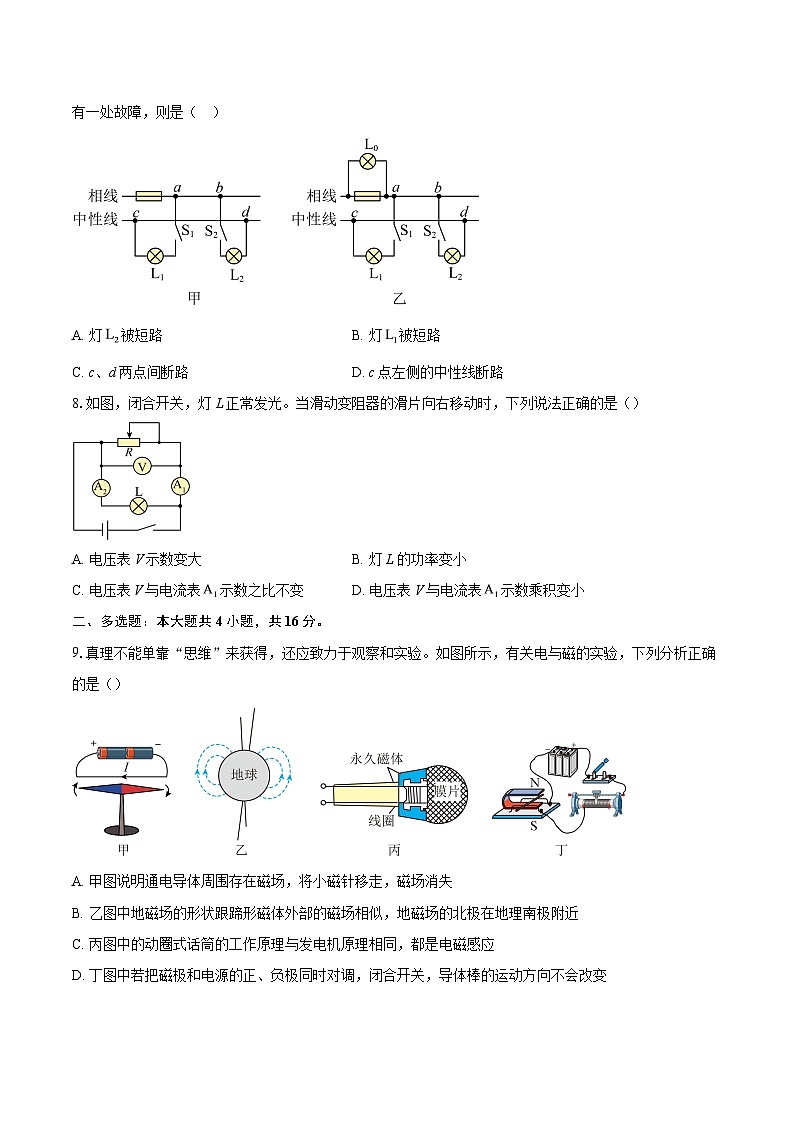

7.如图甲所示家庭电路中，保险丝断了，电工师傅在保险丝两端并联上一个灯泡，如图乙所示。按下面的顺序进行检测：①只闭合，灯不亮，灯发光；②断开，闭合，灯和微亮；若电路中只有一处故障，则是（ ）
A. 灯被短路B. 灯被短路
C. c、d两点间断路D. c点左侧的中性线断路
8.如图，闭合开关，灯L正常发光。当滑动变阻器的滑片向右移动时，下列说法正确的是（）
A. 电压表V示数变大B. 灯L的功率变小
C. 电压表V与电流表示数之比不变D. 电压表V与电流表示数乘积变小
二、多选题：本大题共4小题，共16分。
9.真理不能单靠“思维”来获得，还应致力于观察和实验。如图所示，有关电与磁的实验，下列分析正确的是（）
A. 甲图说明通电导体周围存在磁场，将小磁针移走，磁场消失
B. 乙图中地磁场的形状跟蹄形磁体外部的磁场相似，地磁场的北极在地理南极附近
C. 丙图中的动圈式话筒的工作原理与发电机原理相同，都是电磁感应
D. 丁图中若把磁极和电源的正、负极同时对调，闭合开关，导体棒的运动方向不会改变
10.如图是小刚制作的恒温箱系统，可实现自动“加热”和“保温”。为滑动变阻器，为热敏电阻（安装在恒温箱内），和为电热丝，电源电压恒定。调节滑片到某位置后不变，闭合开关 S，当恒温箱内的温度升高到某一温度时，衔铁被吸下。下列说法正确的是（ ）
A. 控制电路闭合开关后，电磁铁上端为S极且的滑片 P往右移时，电磁铁磁性增强
B. 热敏电阻的阻值随温度升高而减小
C. 电热丝的阻值小于的阻值
D. 若要调低恒温箱的控制温度，可将的阻值调大
11.如图所示，将两个定值电阻R1、R2按甲、乙两种方式接在电源电压均为U的两个电路中。开关闭合时甲、乙两个电路中流经R1的电流分别为0.2A和0.3A。下列判断正确的有（ ）
A. R1、R2的电阻之比为2∶1B. 甲、乙两电路中的总功率之比为4：81
C. R2在甲、乙两电路中的电压之比为1∶3D. 甲、乙两电路中R1的电功率之比为4：9
12.如图甲所示电路，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器的规格为“50Ω，0.5A”。闭合开关S后，调节滑动变阻器的滑片P，测得多组数据。用测得的数据绘制了电流与滑动变阻器阻值的变化关系图（如图乙所示）。在保证电路安全的情况下，下列计算结果中正确的是（ ）
A. 电源电压为6VB. 滑动变阻器的阻值变化范围是10Ω~50Ω
C. 滑动变阻器的最大功率为0.9WD. 电流表的示数范围是0.1A~0.5A
三、实验探究题：本大题共3小题，共20分。
13.电与磁之间存在着相互联系，根据下图所示的实验，回答问题：
(1)如图甲、乙所示，小聪利用干电池、导线和小磁针进行实验；通电后小磁针发生偏转，断电后小磁针复位，本实验说明 。
(2)若把图甲中的小磁针换成直导线并通电。推测：两条通电导线之间 （选填“有”或“没有”）相互作用力。
(3)小聪又将直导线绕成螺线管形状，安装在一块硬纸板上，在螺线管的两端各放一个小磁针（磁极已标出），并在硬纸板上均匀地撒满铁屑，通电后轻轻敲击硬纸板，观察小磁针静止时的指向及铁屑的排列情况，如图丙所示，则铁屑 （选填“能”或“不能”）反映磁场的方向。本实验表明：通电螺线管周围的磁场与 的磁场相似； 端（选填“左”或“右”）为该通电螺线管的N极。
(4)小聪想在螺线管中插入芯材，制成电磁铁。他应该选择的芯材是 （填字母）
A．铜棒 B．铁棒 C．铝棒 D．钢棒 E．木棒
(5)以下应用中用到了电磁铁的是 （填字母）
A．白炽灯 B．电磁起重机 C．电炉 D．电铃 E．电磁继电器
(6)如图丁所示，为某直流电动机的原理图，定子是电磁铁，转子是线圈，开关闭合后，电动机的线圈可以顺时针转动。若保持其他装置不变，只对调电源的两极， （选填“能”或“不能”）使此电动机的线圈反向转动。
14.在“探究电流与电压、电阻关系”实验中，小熊准备有：5Ω、10Ω、15Ω、20Ω、25Ω五个电阻，电流表（测量范围为0-0.6A）、电压表（测量范围为0-3V）、“40Ω 1 A”的滑动变阻器。电源电压恒为3V。根据图甲设计的电路进行实验。
实验一：探究电流与电压的关系
(1)小熊检查电路时发现有一处导线连接错误，请在甲图中连接错误的导线上打“×”，并用笔画线代替导线正确连接电路；
(2)纠正错误后，小熊将5Ω的电阻接入电路，闭合开关前滑片应该置于 （选填“左”或“右”）端；闭合开关后，发现电流表无示数，电压表有示数且恰好满偏，造成这一现象的原因可能是R ；
(3)故障排除后继续实验，移动滑片P，作出图线如图乙所示，得到的结论是在电阻一定时，导体中电流与导体两端电压成 ，实验中改变R两端电压多次实验的目的是 ；
实验二：探究电流与电阻的关系
(4)小熊将5Ω、10Ω、15Ω、20Ω、25Ω五个电阻，随机一个接入电路，继续探究电流与电阻的关系。他每次控制定值电阻两端的电压恒为1V。他用5Ω电阻完成实验后，保持滑片的位置不动。断开开关，换上了另一个电阻，闭合开关电流表的示数显示为0.15A，由此可知他换上的电阻是 Ω，为了将电阻两端的电压恢复到1V，应将滑片向 （选填“左”或“右”）端移动；
(5)小熊将25Ω定值电阻接入电路后，发现不管如何调节滑动变阻器，始终无法使电压表示数达到1V。他仔细思考，只需串联一个阻值范围在 Ω的电阻即可完成这次实验；
(6)实验结束后，小熊把定值电阻换成一只额定电压为2.5V的小灯泡，想用来测定小灯泡的额定功率，此次实验的原理是 ，但他在移动滑片P过程中，小灯泡的灯丝突然烧断，则电压表的示数将 （选填“不变”、“变大”或“变小”）。
15.实验室里有一个标识不清的定值电阻实验小组的同学设计实验进行测量，电源为2节新的干电池。
(1)请用笔画线代替导线将图甲的实物图补充完整。要求滑动变阻器的滑片向左移动时，电流表示数变大；
(2)小融进行了三次测量，第一次电流表的示数如图乙所示，示数为 A，根据3次实验记录数据如下表所示，采用多次测量取平均值的方法，待测电阻的阻值应记为 Ω。
(3)按照上面的操作步骤，小融又测量了正常工作电压为2.5V小灯泡的电阻，并描绘了其图像，如图丙所示，则小灯泡正常发光的电阻为 Ω，小融发现他所描绘的定值电阻的图像是一条直线，而小灯泡的图像如图丙所示，原因可能是小灯泡的电阻与 有关。
(4)实验小组的同学又设计了如图丁所示的电路也测出了未知电阻的阻值，定值电阻的阻值已知，电源电压未知且恒定不变。请把实验步骤补充完整。
①只闭合开关，电流表读数为；② ，电流表读数为；
③ （用、、表示）。
四、计算题：本大题共4小题，共40分。
16.如图甲为某调光灯内部的简化电路。电源电压保持不变，小灯泡L正常发光时的电压为12V，滑动变阻器R上标有“30Ω2A ”的字样。闭合开关S，滑片P从最右端向左滑动的过程中，小灯泡的关系图像如图乙。求：
(1)小灯泡正常发光时的电阻；
(2)电源电压U；
(3)滑片P在最右端时，滑动变阻器在10s内消耗的电能。
17.如图所示，电源电压恒为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0~0.6A”，小灯泡上标有“6V 3W”字样。当开关S闭合，S1、S2断开时，小灯泡正常发光。求：
​​​​​​​
（1）通电1min电流通过滑动变阻器产生的热量；
（2）当S、S1、S2都闭合时，为了保证电路中各元件的安全，滑动变阻器允许接入电路中的最小阻值。
18.美好生活从早餐开始，图是某款440W单仓面包机的工作原理图，将面包片放入面包机的加热仓后，设定时间（定时开关闭合），按下按键B，触点1与C接触，面包机开始工作；到了设定时间，定时开关自动断开，控制电路断路，电磁铁失去磁性，杠杆AOB在衔铁重力和弹簧向上弹力的共同作用下，断开加热电路并弹出面包片。求：
(1)加热电路中电流大小；
(2)定时工作1min面包内能的增加量（不计热量损失）；
(3)由于面包的种类和大小不同，所需加热时间也不等，常会出现面包烤焦的情况。请对面包机进行改进。在控制电路中串联一个温敏电阻（电阻随温度的变化关系如图乙所示）；若控制电路电源电压为10 V，保护电阻为40Ω（线圈电阻不计）。当控制电路中电流小于或等于0.1A时，电磁铁失去磁性，断开加热电路，加热仓设置的最高温度为多少？
19.“围炉煮茶”火遍全网，是现下最流行的休闲方式之一。图甲为某品牌家用电茶炉，其内部简化电路如图乙所示，、是电热丝，该电茶炉可以实现“保温”“小火”和“大火”三个挡位的切换。已知“保温”挡功率为242 W，“小火”挡功率为484W。求：
(1)的阻值；
(2)该电茶炉在“大火”挡的功率；
(3)若电茶炉的加热效率为80%，将质量为500g的水温度升高80℃，利用“大火”挡加热所需的时间？（已知，结果保留整数）
1.【答案】C
2.【答案】B
3.【答案】A
4.【答案】A
5.【答案】C
6.【答案】D
7.【答案】B
8.【答案】D
9.【答案】CD
10.【答案】BC
11.【答案】ACD
12.【答案】ACD
13.【答案】通电导线周围存在磁场
有
不能
条形磁体
左
B
BDE
不能

14.【答案】​​​​​​​
右
断路
正比
寻找普遍规律
10
右
10～50
​​​​​​​
变大

15.【答案】​​​​​​​
0.12
5
10
温度
闭合开关 、
​​​​​​​

16.【答案】(1)
(2)18V
(3)75J
【详解】（1）小灯泡L正常发光时的电压为12V，乙图为小灯泡的I-U关系图像，当 时，
根据欧姆定律，可得小灯泡正常发光时的电阻
（2）由甲图可知，小灯泡与滑动变阻器R串联，滑片P从最右端向左滑动的过程中，小灯泡两端电压逐渐变大，结合图乙，当小灯泡两端电压为3V，电流为0.5A时，此时滑片P位于最右端，阻值最大为30Ω，则有电源电压
（3）滑片P在最右端时，阻值最大为30Ω，此时电路电流为0.5A时，根据电功计算公式，可得滑动变阻器在10s内消耗的电能 ​​​​​​​

17.【答案】（1）180J；（2）30Ω
【详解】解：（1）当开关S闭合，S1、S2断开时，灯泡L与变阻器R串联，因为此时小灯泡正常发光，所以UL=6V，PL=3W；由 可得，串联电路中的电流
由串联电路的电压特点可得变阻器两端的电压
则通电1min电流通过滑动变阻器产生的热量
（2）当S、S1、S2都闭合时，灯泡被短路，R0与R并联，电流表测干路中的电流；电流表的量程为“0~0.6A”，为了保证干路中的电流表不被烧坏，则干路电流最大为0.6A，通过R0的电流
由并联电路的电流特点可知，通过变阻器的最大电流
滑动变阻器允许接入电路中的最小阻值
答：（1）通电1min电流通过滑动变阻器产生的热量为180J；
（2）当S、S1、S2都闭合时，为了保证电路中各元件的安全，滑动变阻器允许接入电路中的最小阻值为30Ω。

18.【答案】(1)2A
(2)
(3)
【详解】（1）加热电路中的电流为
（2）不计热量损失，面包内能的增加量等于面包机消耗的电能。面包机消耗的电能为W = Pt = 440 W×
min=440W ×60 s = 26400 J = 2.64×10⁴J
所以，面包内能的增加量为2.64×10⁴J
（3）当控制电路中的电流减小到I控 = 0.1 A时，电磁铁失去磁性，加热停止，此时达到最高温度。此时控制电路的总电阻为
此时温敏电阻的阻值为R₂ = R总 - R保 = 100Ω - 40Ω = 60Ω
根据图乙可知，当温敏电阻R₂的阻值为60Ω时，对应的温度为200℃。
所以，加热仓设置的最高温度为200℃。

19.【答案】(1)
(2)
(3)217s
【详解】（1）当开关S1闭合时，电茶炉处于小火挡，此时为电阻R1的简单电路。
根据 可得，
（2）当开关S1断开，S2接b时，电茶炉处于保温挡，此时为电阻R1和R2的串联电路。
根据 可得，
则电阻R2的阻值为
当开关S1闭合，S2接a时，电茶炉处于大火挡，此时为电阻R1和R2的并联电路。则R2的电功率为
根据并联电路电功率的关系可知，电路消耗的总功率为
（3）水吸收的热量为
大火挡的电功为
由 可得，大火挡加热时间为
实验次数
电压U/V
电流I/A
电阻R/Ω
1
0.6
2
1.2
0.24
3
1.8
0.36
