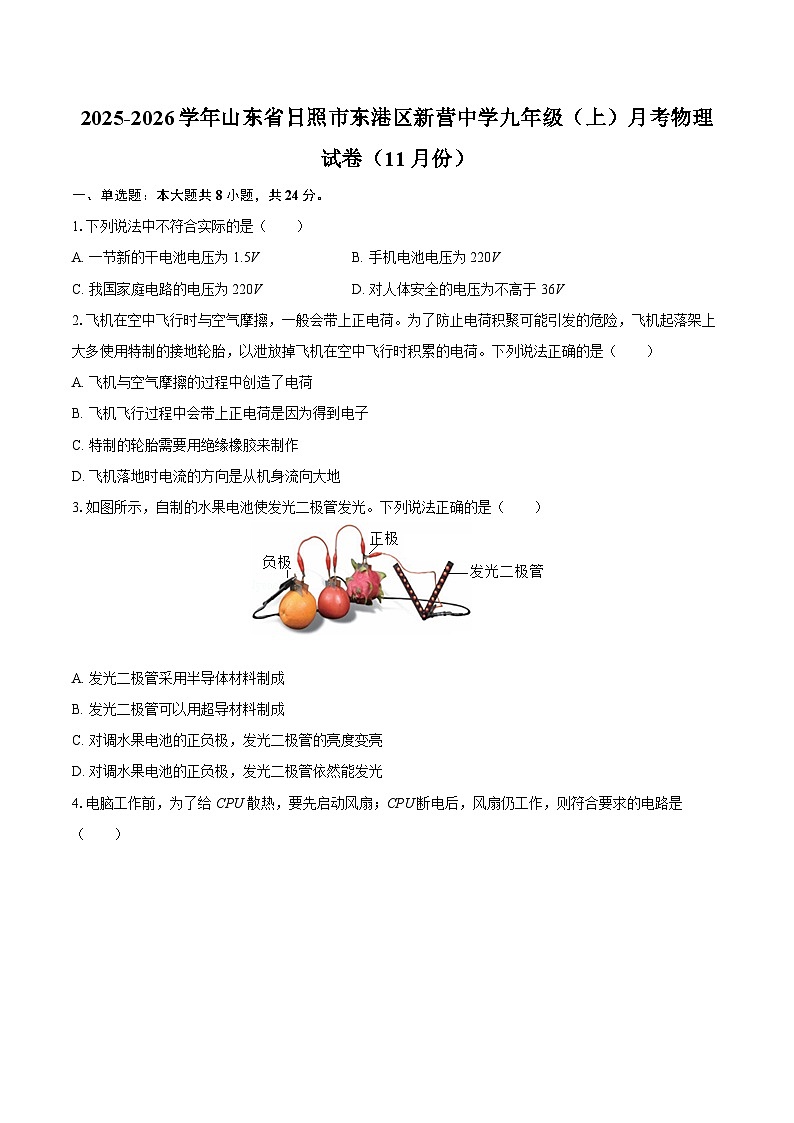

2025-2026学年山东省日照市东港区新营中学九年级（上）月考物理试卷（11月份）-自定义类型

这是一份2025-2026学年山东省日照市东港区新营中学九年级（上）月考物理试卷（11月份）-自定义类型，共10页。试卷主要包含了单选题，多选题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列说法中不符合实际的是（ ）
A. 一节新的干电池电压为1.5VB. 手机电池电压为220V
C. 我国家庭电路的电压为220VD. 对人体安全的电压为不高于36V
2.飞机在空中飞行时与空气摩擦，一般会带上正电荷。为了防止电荷积聚可能引发的危险，飞机起落架上大多使用特制的接地轮胎，以泄放掉飞机在空中飞行时积累的电荷。下列说法正确的是（ ）
A. 飞机与空气摩擦的过程中创造了电荷
B. 飞机飞行过程中会带上正电荷是因为得到电子
C. 特制的轮胎需要用绝缘橡胶来制作
D. 飞机落地时电流的方向是从机身流向大地
3.如图所示，自制的水果电池使发光二极管发光。下列说法正确的是（ ）
A. 发光二极管采用半导体材料制成
B. 发光二极管可以用超导材料制成
C. 对调水果电池的正负极，发光二极管的亮度变亮
D. 对调水果电池的正负极，发光二极管依然能发光

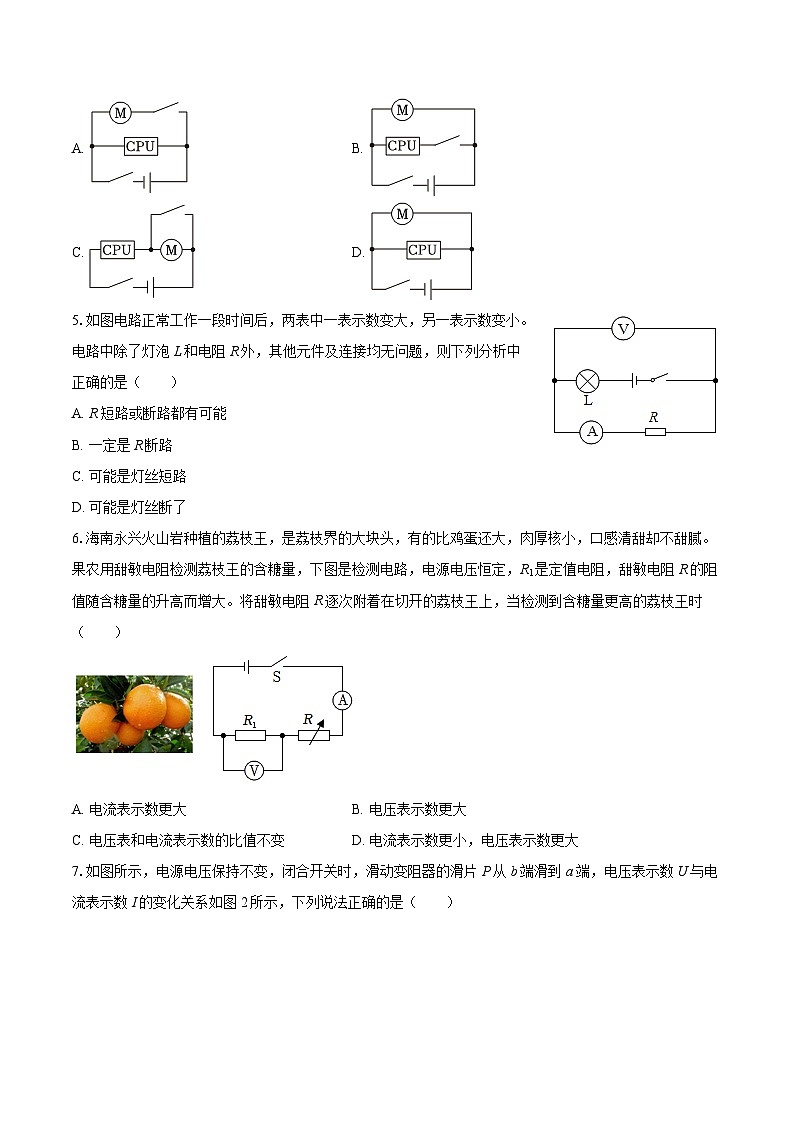

4.电脑工作前，为了给CPU散热，要先启动风扇；CPU断电后，风扇仍工作，则符合要求的电路是（ ）
A. B.
C. D.
5.如图电路正常工作一段时间后，两表中一表示数变大，另一表示数变小。电路中除了灯泡L和电阻R外，其他元件及连接均无问题，则下列分析中正确的是（ ）
A. R短路或断路都有可能
B. 一定是R断路
C. 可能是灯丝短路
D. 可能是灯丝断了
6.海南永兴火山岩种植的荔枝王，是荔枝界的大块头，有的比鸡蛋还大，肉厚核小，口感清甜却不甜腻。果农用甜敏电阻检测荔枝王的含糖量，下图是检测电路，电源电压恒定，R1是定值电阻，甜敏电阻R的阻值随含糖量的升高而增大。将甜敏电阻R逐次附着在切开的荔枝王上，当检测到含糖量更高的荔枝王时（ ）
A. 电流表示数更大B. 电压表示数更大
C. 电压表和电流表示数的比值不变D. 电流表示数更小，电压表示数更大

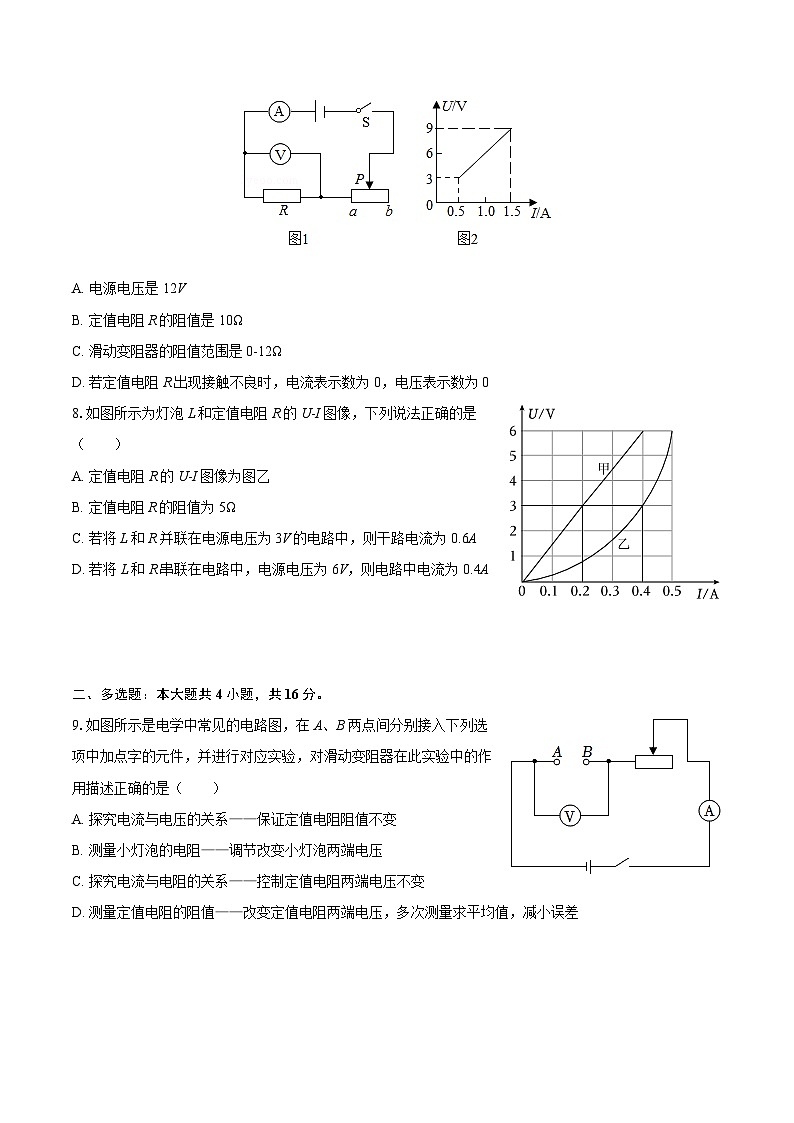

7.如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（ ）
A. 电源电压是12V
B. 定值电阻R的阻值是10Ω
C. 滑动变阻器的阻值范围是0-12Ω
D. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为0
8.如图所示为灯泡L和定值电阻R的U-I图像，下列说法正确的是（ ）
A. 定值电阻R的U-I图像为图乙
B. 定值电阻R的阻值为5Ω
C. 若将L和R并联在电源电压为3V的电路中，则干路电流为0.6A
D. 若将L和R串联在电路中，电源电压为6V，则电路中电流为0.4A
二、多选题：本大题共4小题，共16分。
9.如图所示是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A. 探究电流与电压的关系——保证定值电阻阻值不变
B. 测量小灯泡的电阻——调节改变小灯泡两端电压
C. 探究电流与电阻的关系——控制定值电阻两端电压不变
D. 测量定值电阻的阻值——改变定值电阻两端电压，多次测量求平均值，减小误差
10.如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A. 电压表V读数与电流表A1读数的比值变小
B. 电流表A2读数与电流表A1读数的差值不变
C. 电流表A2读数变小，电压表V读数变大
D. 电压表V读数与电流表A2读数的比值变大
11.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0，设计了下面四个测量未知电阻RX阻值的电路，其中可行的是（ ）
A. B. C. D.
12.如图甲所示的电路，闭合开关，滑动变阻器滑片从最左端移至最右端的过程中，电压表示数U与滑动变阻器R2接入电路的电阻的变化情况如图乙所示，已知定值电阻R1=10Ω。则下列说法中正确的是（ ）
A. 电源电压为8V
B. 滑片移动的过程中，电压表示数与电流表示数的比值不变
C. 滑动变阻器R2的最大阻值为10Ω
D. 通过R1的电流变化范围为0.2～0.6A
三、实验探究题：本大题共3小题，共18分。
13.某兴趣小组要探究电阻的大小与哪些因素有关，设计了如图甲所示电路，电源电压不变，分别将a、b、c、d四根电阻丝接入电路进行实验，得到表格所示的数据。
（1）实验中是通过观察______来间接比较导线电阻大小的，这种研究问题的方法叫______；
（2）若分别将电阻丝b、c接入电路，这是为了探究电阻大小与导体______的关系，根据表格数据可知，b的阻值______（选填“大于”、“等于”或“小于”）c的阻值；
（3）为了验证“导体电阻大小与导体的长度有关”，可将编号为______的两根电阻丝分别接入电路中进行实验；
（4）若分别将电阻丝a、b接入电路，这是为了探究电阻大小与导体______的关系。
（5）小超又把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现电流表的示数逐渐变小，说明导体的电阻与______有关；
（6）如图乙所示的一个长方体金属块，AB间的电阻为RAB，CD间的电阻为RCD，则RAB______RCD（选填“＞”、“＜”或“=”）。
14.小明利用如图甲所示的实验电路探究“电流与电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，滑动变阻器，导线若干。已知电源电压为6V。
（1）该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，并在图乙中将这根线打上“×”，并补画出正确的连线；
（2）小明连接好最后一根导线的瞬间，电流表和电压表立即发生偏转，且电流表的示数较大，你认为小明在连接电路的过程中犯了哪两点错误：
①______；
②______；
（3）规范操作后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表示数，得到图丙图电流I随电阻R变化的图像；完成第一组实验后，乙图中，断开开关，保持滑片位置不变，拆下5Ω的电阻，改接入10Ω的电阻，闭合开关，电压表示数将______（选填“变大”、“变小”或“不变”）请问此时滑动变阻器应该向______（选填“左”或“右”），直至电压表示数为______V；移动滑动变阻器滑片P的目的是______；
（4）根据实验结果绘制出I-R图像如图丙所示，小明可以由此得到实验结论：______。
15.小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V的相同规格的小灯泡若干，两个滑动变阻器R1“10Ω1A ”、R2“20Ω2A ”，开关、导线若干。
（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整______（要求：滑动变阻器滑片P右移时灯泡变亮，且导线不交叉）。
（2）闭合开关前，应将滑片置于______（选填“A”或“B”）端，正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障可能是______。
（3）排除故障后，移动滑片P，依次测得6组数据，如表所示。第4次实验时灯泡电阻为______Ω。由表中的数据可知，小张选用的滑动变阻器应是______（选填“R1”或“R2”）。
（4）小张将这6次数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是______（选填“合理”或“不合理”）的。理由是______。
四、计算题：本大题共3小题，共24分。
16.图示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．
（1）若开关S1、S2都断开时，电流表示数为0.2A，则电源电压是多少？
（2）若开关S1、S2都闭合时，电流表示数为0.9A，则通过电阻R3的电流是多少？
（3）电阻R3的阻值是多少？
17.如图所示的电路中，电源电压保持不变，电阻R1的阻值为10Ω。R2为滑动变阻器，闭合开关，当滑片P处于a端时，电流表示数为0.6A，求：
（1）电源电压；
（2）当滑片P处于b端时，电压表示数4V，滑动变阻器最大电阻R2为多少？
（3）当滑片P应处于ab中点时，电流表的示数为多少？
18.如图甲所示，同学们正在使用坐位体前屈测试仪。其内部简化电路原理图如图乙所示。测试中，被测试的同学向前推动测试仪的滑块（滑动变阻器的滑片），用电压表来反映被测试的同学的成绩，电源电压恒为4.5V，滑动变阻器R1的滑片P每移动1cm电阻变化1Ω，定值电阻R2的阻值为15Ω（滑动变阻器的阻值足够大）。
（1）当滑片P位于最左端时，电流表的示数是多少？
（2）某同学测试时，电压表的示数为3V，则该同学从最左端推动滑片P向右移动的距离是多少？
五、综合题：本大题共1小题，共10分。
19.某课外活动小组的同学设计了一个用电压表示数的变化来反映环境温度变化的电路，如图甲所示。电源电压为6V不变，R0是定值电阻阻值为20Ω，R1是热敏电阻，R1阻值随温度变化的图象如图乙所示。闭合开关S后，求：
（1）当电压表示数为3V时，电路中的电流多大；
（2）当环境温度为20℃时，电压表示数是多少；
（3）如果将R0、R1并联接在该电源上，放置在某一环境中时，测得干路中的电流为0.6A，此时人在这样的环境温度中是否舒适？请通过计算后，结合你知道的生活情形分析理由。
1.【答案】B
2.【答案】D
3.【答案】A
4.【答案】B
5.【答案】A
6.【答案】C
7.【答案】C
8.【答案】C
9.【答案】BCD
10.【答案】BD
11.【答案】ABD
12.【答案】BD
13.【答案】电流表的示数；转换法； 横截面积；小于； c、d； 材料； 温度； ＞
14.【答案】（1） 连接电路时，未断开开关;滑动变阻器的滑片未调到最大阻值处 变大;右;2.5;控制定值电阻两端的电压不变 在电压一定时，通过导体的电流和导体的电阻成反比
15.【答案】；
A；小灯泡开路；
8；R2；
不合理；小灯泡的电阻随温度变化而变化
16.【答案】解：（1）当开关Sl、S2都断开时，R1与R2串联，电流表测电路中的电流，
因串联电路中总电阻电压各分电阻之和，
所以，由I=可得，电源的电压：
U=I（R1+R2）=0.2A×（5Ω+15Ω）=4V；
（2）当开关Sl、S2都闭合时，R1与R3并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1的电流：
I1===0.8A；
因并联电路中干路电流等于各支路电流之和，
所以，通过R3的电流：
I3=I-I1=0.9A-0.8A=0.1A，
（3）电阻R3的阻值：
R3===40Ω．
答：（1）电源的电压为4V；
（2）通过电阻R3的电流为0.1A；
（3）电阻R3的阻值为40Ω．
17.【答案】电源电压为6V；
滑动变阻器最大电阻R2为20Ω；
当滑片P应处于ab中点时，电流表的示数为0.3A
18.【答案】当滑片P位于最左端时，电流表的示数是0.3A；
某同学测试时，电压表的示数为3V，则该同学从最左端推动滑片P向右移动的距离是30cm
19.【答案】（1）电路中的电流是0.1A （2）当环境温度为20℃时，电压表示数是2V （3）此时人在这样的环境温度中不舒适，因为温度是40℃，属于炎热天气 导体编号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.4
锰铜合金
0.20
b
0.5
0.4
镍铬合金
0.16
c
0.5
0.2
镍铬合金
0.08
d
1.0
0.2
镍铬合金
0.04
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.2
0.22
0.25
0.28
0.29
电阻R/Ω
3.1
5
6.8
8.9
9.7
