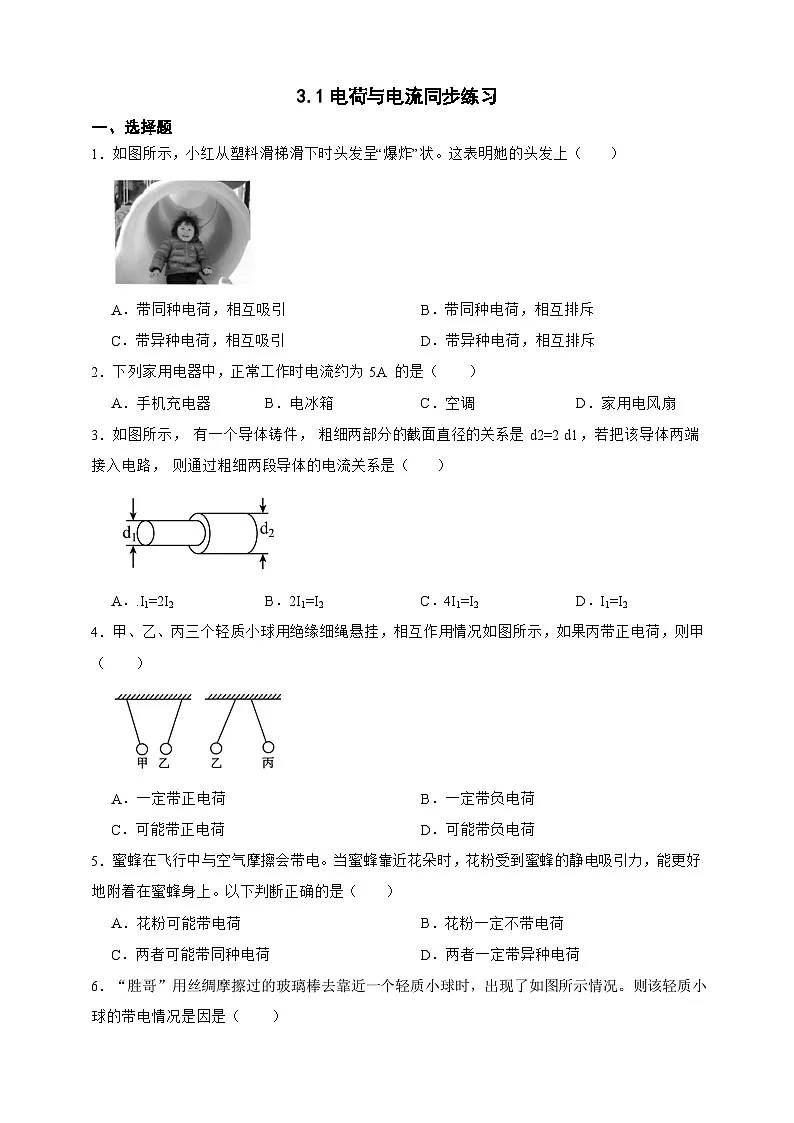

1．如图所示，小红从塑料滑梯滑下时头发呈“爆炸”状。这表明她的头发上（ ）
A．带同种电荷，相互吸引B．带同种电荷，相互排斥
C．带异种电荷，相互吸引D．带异种电荷，相互排斥
2．下列家用电器中，正常工作时电流约为 5A 的是（ ）
A．手机充电器B．电冰箱C．空调D．家用电风扇
3．如图所示， 有一个导体铸件， 粗细两部分的截面直径的关系是 d2=2 d1，若把该导体两端接入电路， 则通过粗细两段导体的电流关系是（ ）
A．.I1=2I2B．2I1=I2C．4I1=I2D．I1=I2
4．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（ ）
A．一定带正电荷B．一定带负电荷
C．可能带正电荷D．可能带负电荷
5．蜜蜂在飞行中与空气摩擦会带电。当蜜蜂靠近花朵时，花粉受到蜜蜂的静电吸引力，能更好地附着在蜜蜂身上。以下判断正确的是（ ）
A．花粉可能带电荷B．花粉一定不带电荷
C．两者可能带同种电荷D．两者一定带异种电荷

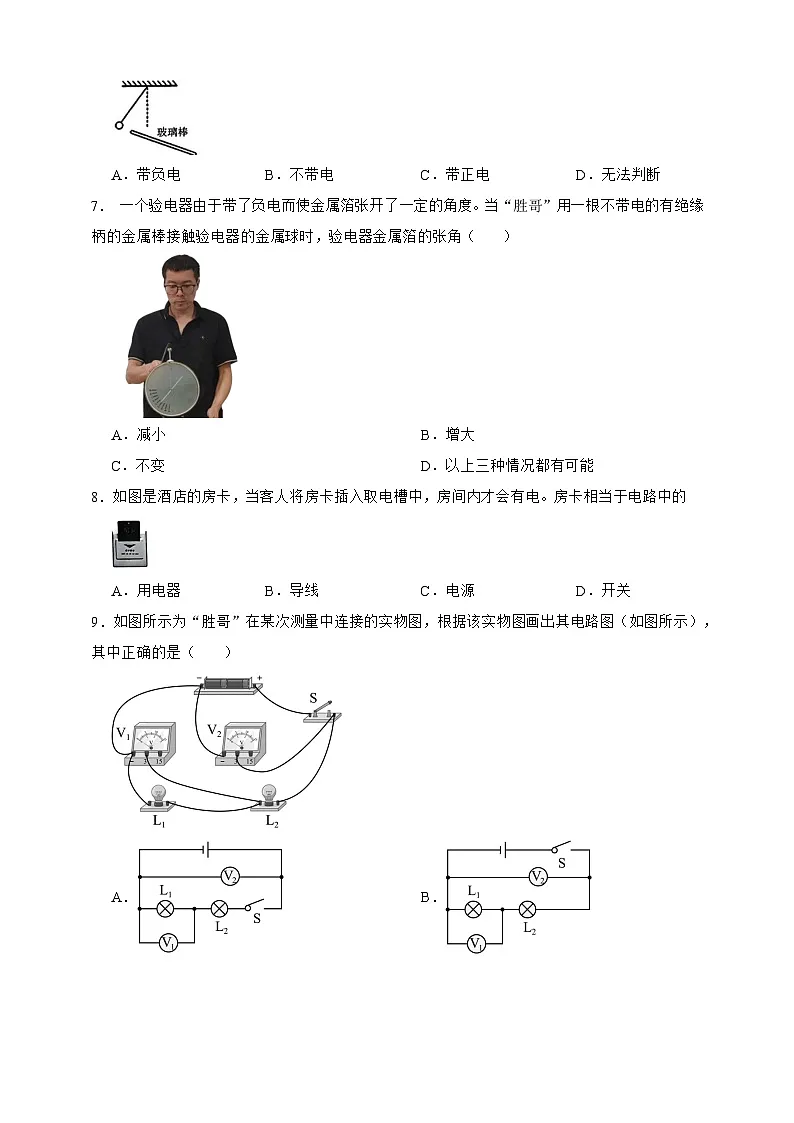

6．“胜哥”用丝绸摩擦过的玻璃棒去靠近一个轻质小球时，出现了如图所示情况。则该轻质小球的带电情况是因是（ ）
A．带负电B．不带电C．带正电D．无法判断
7． 一个验电器由于带了负电而使金属箔张开了一定的角度。当“胜哥”用一根不带电的有绝缘柄的金属棒接触验电器的金属球时，验电器金属箔的张角（ ）
A．减小B．增大
C．不变D．以上三种情况都有可能
8．如图是酒店的房卡，当客人将房卡插入取电槽中，房间内才会有电。房卡相当于电路中的
A．用电器B．导线C．电源D．开关
9．如图所示为“胜哥”在某次测量中连接的实物图，根据该实物图画出其电路图（如图所示），其中正确的是（ ）
A．B．
C．D．

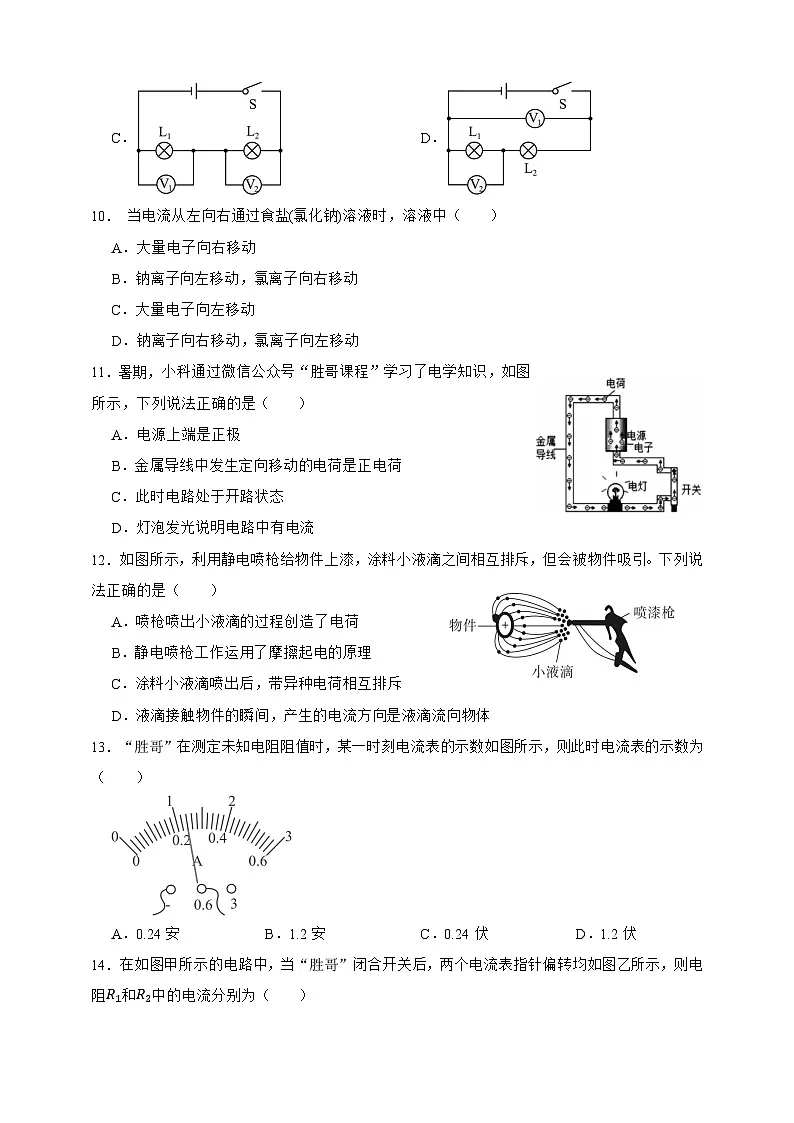

10． 当电流从左向右通过食盐(氯化钠)溶液时，溶液中（ ）
A．大量电子向右移动
B．钠离子向左移动，氯离子向右移动
C．大量电子向左移动
D．钠离子向右移动，氯离子向左移动
11．暑期，小科通过微信公众号“胜哥课程”学习了电学知识，如图所示，下列说法正确的是（ ）
A．电源上端是正极
B．金属导线中发生定向移动的电荷是正电荷
C．此时电路处于开路状态
D．灯泡发光说明电路中有电流
12．如图所示，利用静电喷枪给物件上漆，涂料小液滴之间相互排斥，但会被物件吸引。下列说法正确的是（ ）
A．喷枪喷出小液滴的过程创造了电荷
B．静电喷枪工作运用了摩擦起电的原理
C．涂料小液滴喷出后，带异种电荷相互排斥
D．液滴接触物件的瞬间，产生的电流方向是液滴流向物体
13．“胜哥”在测定未知电阻阻值时，某一时刻电流表的示数如图所示，则此时电流表的示数为（ ）
A．0.24安B．1.2安C．0.24伏D．1.2伏
14．在如图甲所示的电路中，当“胜哥”闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电流分别为（ ）
A．2.2A，0.44AB．0.44A，1.76 A
C．1.76A，0.44AD．1.76A，2.2A
15．“胜哥”利用灯泡中的两根灯丝以及外接电路中的3个开关控制电路，如图所示。的阻值小于，且通过灯丝的电流越大，灯泡越亮。则要使灯泡最亮应（ ）
A．闭合开关S1、S2，断开开关S3B．闭合开关S1、S3，断开开关S2
C．闭合开关S1、S2、S3D．闭合开关S2、S3，断开开关S1
二、填空题
16．小科通过微信公众号“胜哥课程”知道了电路有三种状态：
在上面的六幅图中，属于通路的是 ，断路的是 ，电源短路的是 ，用电器短路是 。
17．PM2.5是指大气中直径不大于2.5微米的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出] PM2.5净化器，其原理如图所示。闭合开关 S1、S2后，风扇旋转吸入含有颗粒物的空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引，这是因为带电体具有吸引 的性质；颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为 。
18．图甲是学校实验室常用的电流表，请回答下列有关问题：
（1）用电流表测量流经某小灯泡的电流时，电流表应与小灯泡 联。
（2）若流经被测小灯泡的电流强度为0.4安，请在图乙中用箭头标出该读数并标出量程。
19．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的 ，给电动车充电时，蓄电池相当于电路中的 。
20．甲、乙、丙三位同学用电流表测电流，闭合开关前，电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请写出他们在电流表使用上分别存在的问题。
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： .
三、作图题
21．在虚线框中画出电池组电源、灯泡 L1 和 L2并联、S为干路开关的电路图，并在图中连接实物图。
22．根据如图所示的实物图，先在图上用“A、B”标出两个分支点，再在虚线框内画出对应的电路图。
四、实验与探究题
23．如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
（1）请在答卷的虚框内画出相应电路图。
（2）使用时应将电流表与被测用电器 联在电路中，且使电流从电流表的 接线柱流入。在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（3）如图甲中电流表测量的是通过灯 (填“L1”或“L2”)的电流，如果电流表的读数如图乙所示，则电流表测出的电流是 A。
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 (填 “a”、“b”或“c”)的右端接在电流表的 (填“3”、“0.6”或“－”)接线柱上。
24．小科通过微信公众号“胜哥课程”学习了电学 后，利用如图所示电路探究并联电路中电流的特点。
（1）在导线①、②、③、④中，有一根导线接错了，请在接错的导线上打“×”，并把正确的接法画在图上 。（注意：用笔画线代替导线，只能改动一根导线，导线不能交叉）
（2）改正错误后继续实验，正确操作后得到三只电流表的示数应满足 （用Ia、Ib、Ic表示）。
（3）要使上述结论更具有普遍性，同学们讨论了以下三种方案：
方案甲：反复断开、闭合开关，测出各电流值；
方案乙：更换不同规格的灯泡，测出各电流值；
以上两种方案，你认为不可行的是 。
五、综合题
25．下表是几位科学家研究摩擦起电得出的物体带电次序，表格中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
（1）由表中信息可知玻璃与石棉摩擦后，玻璃将带 电。
（2）羊毛对电子的束缚能力比绢 。
（3）由表中 (填“能”或“不能”)判断玻璃和尼龙摩擦后二者的带电情况。
答案解析部分
1．【答案】B
【知识点】摩擦起电；电荷间的相互作用规律
【解析】【分析】同种电荷相互排斥，异种电荷相互吸引。
【解答】头发因摩擦而带电，“爆炸”说明头发间相互排斥，由同种电荷相互排斥可知，头发带有同种电荷。
故答案为：B。
2．【答案】C
【知识点】电流和电流的单位换算
【解析】【分析】结合对生活中用电器工作电流的了解判断。
【解答】A.手机充电器的工作电流约0.1A，故A不符合题意；
B.电冰箱的工作电流约1A，故B不符合题意；
C.空调的工作电流较大，在5A左右，故C符合题意；
D.家用电风扇的工作电流约0.2A，故D不符合题意。
故选C。
3．【答案】D
【知识点】串、并联电路的电流特点
【解析】【分析】根据串联电路的电流规律分析判断。
【解答】在串联电路中，各处电流都相等。图片中粗导体和细导体相当于串联，虽然它们的直径大小不同，但是通过它们的电流相等，即I1=I2，故D正确，而A、B、C错误。
故选D。
4．【答案】D
【知识点】电荷间的相互作用规律
【解析】【分析】 （1）同种电荷相互排斥，异种电荷相互吸引。
（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电的轻小物体。
【解答】 由图知乙、丙相互排斥，说明乙、丙一定带同种电荷，已知丙带正电，则乙一定也带正电。图中甲、乙相互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，甲可能带负电或不带电，故D正确，ABD错误。
故选D。
5．【答案】A
【知识点】电荷间的相互作用规律
【解析】【分析】根据带电体的性质和电荷之间的相互作用规律分析判断。
【解答】蜜蜂靠近花朵时，花粉受到蜜蜂的静电吸引力，能更好地附着在蜜蜂身上，则：
①不带电，因为所有的带电体都有吸引轻小物体的性质；
②带异种电荷，因为异种电荷相互排斥。
故A正确，而B、C、D错误。
故选A。
6．【答案】C
【知识点】电荷间的相互作用规律
【解析】【分析】 （1）自然界存在两种电荷，正电荷和负电荷。用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。
（2）同种电荷相互排斥，异种电荷相互吸引。排斥的物体一定是带有同种电荷，吸引的物体可能带有异种电荷，也可能是带电体吸引不带电体。
【解答】 丝绸摩擦过的玻璃棒带正电 ，当它靠近一个轻质小球时，它们相互排斥，说明这个小球一定和橡胶棒带的电荷相同，则该小球带正电荷。
故选C。
7．【答案】A
【知识点】物体带电情况的判断
【解析】【分析】验电器带电荷后会因为相互排斥而张开，而张开角度大小与所带的电荷量有关，即电荷量越大，则张角越大，据此分析判断。
【解答】验电器原来带负电，用不带电的金属棒接触验电器的金属球时，验电器上的电子就会转移到金属棒上去，所以验电器上所带的电量减少，金属箔的张角减小。
故A正确，而B、C、D错误。
故选A。
8．【答案】D
【知识点】基本电路与电路图
【解析】【分析】电源提供电能，用电器消耗电能，导线输送电能，开关控制电路通断。
【解答】 如图是酒店的房卡，当客人将房卡插入取电槽中，房间内才会有电。房卡相当于电路中的开关，故D正确，而A、B、C错误。
故选D。
9．【答案】B
【知识点】根据实物图画电路图
【解析】【分析】电压表V2并联在电源两端，测量电源电源，电压表V1并联在L1两端，测量L1两端电压，据此选择合适的电路图。【解答】如图所示，闭合开关，两灯串联，V1测量L1两端电压，V2测量两灯总电压即电源电压。开关控制整个电路。
A、电压表V1测量L1两端的电压表，电压表V2测量电源两端的电压，但是开关不能控制电压表，故A错误；
B、电压表V1测量L1两端的电压表，电压表V2测量电源两端的电压，开关控制整个电路，故B正确；
C、电压表V1测量L1两端的电压表，电压表V2测量L2两端的电压，故C错误；
D、电压表V1测量测量电源两端的电压表，电压表V2测量L1两端的电压，故D错误。
故答案为：B。
10．【答案】D
【知识点】电流和电流的单位换算
【解析】【分析】AC.金属导体中自由移动的电子移动形成电流，在酸碱盐的水溶液中自由移动的是正负离子；
BD.正电荷定向移动的方向为电流方向，则负电荷的移动方向与电流方向相反。
【解答】AC.因为食盐(氯化钠)溶液内部的自由电荷是钠离子和氯离子，发生定向移动的电荷是钠离子和氯离子，并不是电子，故 A、C错误；
BD.因为电流从左向右通过食盐(氯化钠)溶液，又电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以带正电的钠离子从左向右移动，带负电的氯离子从右向左移动，故B错误，D正确。
故选D。
11．【答案】D
【知识点】电流和电流的单位换算
【解析】【分析】规定正电荷定向移动的方向为电流方向；金属靠带负电的自由电子导电；在电源外部中，电流总是从电源正极流向负极；电路中有持续电流的条件：有电压、电路是通路。
【解答】A、电源的内部，自由电子向上运动，说明电流方向向下，所以电源的上端是负极，故A错误；
B、金属导线中发生定向移动的电荷是自由电子，是负电荷，故B错误；
C、图中有持续电流，说明电路处于通路状态，故C错误；
D、灯泡发光说明电路中有电流，故D正确。
故选：D。
12．【答案】B
【知识点】摩擦起电；电荷间的相互作用规律；电流和电流的单位换算
【解析】【分析】摩擦起电是在摩擦的过程中发生了电子转移，得到电子的物体会带负电，失去电子的物体会带正电；
异种电荷相互吸引，同种电荷相互排斥
【解答】A. 喷枪喷出小液滴的过程发生了电子转移，并不能创造电荷，A错误
B. 静电喷枪工作运用了摩擦起电的原理，B正确
C. 涂料小液滴之间相互排斥，说明小液滴带同种电荷相互排斥，C错误
D. 从图中可以看出物件带正电，小液滴会被物件吸引，说明小液滴带负电，液滴接触物件的瞬间，小液滴上的电子会流向物件，电流方向与负电荷运动方向相反，因此电流方向为物体流向液体，D错误
故答案为：B
13．【答案】A
【知识点】电流的测量及电流表的使用
【解析】【分析】（1）电流表量程与分度值：电流表有两个量程，0−0.6A和0−3A 。本题中电流表接的是0−0.6A量程，该量程下分度值是0.02A，即每一小格代表0.02A ，这是准确读数的基础。
（2）电流表读数方法：读数时要先确定量程，再看指针所指位置。根据指针在刻度盘上的位置，数出指针偏转的小格数，用小格数乘以分度值，就能得到电流表示数。
（3）单位判断：电流的单位是安培，简称安，符号是A；伏特是电压的单位，符号是V 。要明确本题测量的是电流，单位应是安培，以此判断选项中单位的正确性。
【解答】图中电流表的量程是0~0.6A，分度值是0.02A，读数为0.24A，故A符合题意，BCD不符合题意。
故答案为：A。
14．【答案】C
【知识点】电流的测量及电流表的使用；串、并联电路的电流特点
【解析】【分析】并联电路干路电流等于支路电流之和，可知干路电流大于支路电流，则干路上的A1的量程为大量程，支路上的A2连接的是小量程，同一位置，大小量程示数相差5倍。【解答】由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，因为并联电路干路电流大于各支路电流，且两指针的位置相同，所以A1的量程为大量程，即为0∼3A，分度值为0.1A，干路电流
I=2.2A
A2的量程为小量程，即为0∼0.6A，分度值为0.02A，通过R2支路的电流
I2=0.44A
通过R1的电流
I1=I−I2=2.2A−0.44A=1.76A
故C符合题意，ABD不符合题意。
故答案为：C。
15．【答案】C
【知识点】串、并联电路的电流特点
【解析】【分析】根据并联电路的电阻特点和欧姆定律可知，当电路中电阻最大时，电流最小，灯最暗，当电路中电阻最小时，电流最大，灯最亮。
【解答】当闭合开关S1、S2时，只有L1工作；当闭合开关S1、S3时，只有L2工作；闭合开关S2、S3，电路为断路，两灯都不工作；当开关S1、S2、S3都闭合时，L1、L2同时工作；根据并联电路的电阻特点可知，并联电路的总电阻小于任一分电阻，而且根据题意可知，L1的电阻小于L2的电阻。所以，当开关都闭合时，L1、L2同时工作，此时电路中的总电阻最小，根据欧姆定律可知，电路中的总电流最大，灯泡最亮。ABD错误，C正确。
故答案为：C。
16．【答案】①；②③；④⑤；⑥
【知识点】基本电路与电路图
【解析】【分析】处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路，短路还包括局部短路。
【解答】(1)图中开关闭合，电路连通，属于通路；
(2)图中开关与灯泡间的导线是断开的，属于断路；
(3)图中开关是断开的，属于断路；
(4)图中用导线直接接在电源两极，属电源短路；
(5)图中用导线与开关直接接在电源两极，属电源短路；
(6)图中的一条导线将其中的一个灯泡短路，只有一只灯泡可以发光，属局部短路。
故答案为：(1)；(2)(3)；(4)(5)；(6)
17．【答案】轻小物体；异种电荷相互吸引
【知识点】电荷间的相互作用规律
【解析】【分析】（1）根据带电体的性质解答；
（2）根据电荷之间的相互作用规律分析解答。
【解答】 （1）闭合开关 S1、S2后，风扇旋转吸入含有颗粒物的空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引，这是因为带电体具有吸引轻小物体 的性质；
（2）颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为 异种电荷相互吸引 。
18．【答案】（1）串
（2）
【知识点】电流的测量及电流表的使用
【解析】【分析】（1）电流表应与被测用电器串联。
（2）根据电流强度为0.4A，确定电流表的量程和指针位置。
【解答】（1）用电流表测量流经某小灯泡的电流时，电流表应与小灯泡串联。
（2）若流经被测小灯泡的电流强度为0.4A，则应该选用0～0.6A量程，分度值为0.02A，指针指示位置在0.4刻度线位置，如图所示：
故答案为：串；。
19．【答案】开关；用电器
【知识点】基本电路与电路图
【解析】【分析】在基本电路中，开关控制电路通断，用电器消耗电能，电源提供电能，导线输送电能，据此分析解答。
【解答】只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的开关，给电动车充电时，蓄电池消耗电能，相当于电路中的用电器。
20．【答案】电流表的正负接线柱接反了；电流表选择的量程太大；电流表选择的量程太小
【知识点】电流的测量及电流表的使用
【解析】【分析】 电流表的正确使用方法：电流表和被测电路串联；让电流从“+”接线柱流入电表，从“-”极接线柱流出电表；不能超出电流表的量程；绝对不能把电流表直接连在电源的两极上。根据电流表的指针偏转情况，判断出现的问题。
【解答】 解：（1）甲图中的指针反转，说明出现的问题是：电流表正负接线柱接反了；
（2）乙图中的指针偏转角度太小，说明出现的问题是：电流表选择的量程太大；
（3）丙图中的指针偏转角度太大，说明出现的问题是：电流表选择的量程太小。
故答案为：电流表的正负接线柱接反了；电流表选择的量程太大；电流表选择的量程太小。
21．【答案】
【知识点】根据实物图画电路图
【解析】【分析】用电器首尾相连为串联，并排连接在电路两点之间为并联。干路开关控制所有用电器，支路开关控制它所在支路上的用电器，据此分析解答。
【解答】首先将三节干电池首尾相连组成电池组。电流从正极出发，依次经过开关S，灯泡L1流回负极。从开关S与L1之间接线柱引线，经过灯泡L2，再连接再负极和L1之间的接线柱上即可，如下图所示：
22．【答案】
【知识点】根据实物图画电路图
【解析】【分析】根据实物图确定电器元件的串并联关系，以及连接的先后顺序，据此画出对应的电路图即可
【解答】根据图片可知，灯泡L1和L2并联，开关S2在负极一侧的干路上。开关S1与L1串联在同一支路上。
分流点在开关S1和正极之间，汇流点在灯泡L1与开关S2之间，如下图所示：
23．【答案】（1）如图所示
（2）串；正；断开开关
（3）L1 ；0.5
（4）b；－
【知识点】根据实物图画电路图；电流的测量及电流表的使用
【解析】【分析】（1）根据图甲确定电器元件的串并联关系，以及电表所测的物理量和正负接线柱的选择，滑动变阻器接线要“一上一下”，据此分析解答。
（2）根据电流表的使用方法解答；
（3）电流表应该与所测的用电器串联。根据图片确定电流表的量程和分度值，根据指针位置读出示数。
（4）要测量干路电流，电流表必须串联在干路上，据此分析解答。
【解答】（1）根据图甲可知，灯泡L1与L2并联，开关在干路上控制两个灯泡，电流表与L1串联。
①电流从正极出发，依次经过灯泡L2、开关S流回负极；
②分流点在电流表和灯泡L2之间，汇流点在灯泡L2与S之间；
③将电流表和灯泡L1接在分流点和汇流点之间，如下图所示：
（2）使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入。在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
（3）根据甲图可知，电流表与L1串联在同一支路上，则它测灯泡L1的电流。
根据图乙可知，电流表选择量程0~0.6A，分度值为0.02A，则示数为0.5A。
（4）如果要用电流表测通过L1和L2的总电流，那么电流表必须改接在干路上。根据图甲可知，此时需要将导线b的右端接在电流表的“－”接线柱上。
24．【答案】（1）
（2）Ia=Ib+Ic
（3）方案甲
【知识点】串、并联电路的电流特点
【解析】【分析】（1）根据实验目的确定电路的串并联关系，以及电流表的位置，根据图片分析修改即可；
（2）根据并联电路的电流规律解答；
（3）根据科学探究中多次测量的实验目的分析判断。
【解答】（1）探究并联电路中电流的特点，其中一个电流表测干路电流，另外两个电流表分别测两条支路的电流。根据图片可知，此时可以将导线③从灯泡上拆下，改接在电流表c的“-”接线柱上即可，电路图如下：
（2）图中a电流表测干路电流，b、c分别测量两个支路的电流，根据并联电路中干路电流等于各支路电流之和可知，三只电流表的示数应满足：Ia=Ib+Ic。
（3）方案乙换用不同的规格的小灯泡，可以得到多组数据，得到串联电路电压关系的普遍性的规律；方案甲中反复断开，闭合开关，测出的数据相同，只是一组数据，得出的结论不具有普遍性，不可行。则不可行的是方案甲。
（1）探究并联电路中电流的特点，其中一个电流表测干路电流，另外两个电流表分别测两条支路的电流，电流表在电路中需要和用电器串联，改正的电路图如下：
（2）图中a电流表测干路电流，根据并联电路中干路电流等于各支路电流之和可知，正确操作后得到三只电流表的示数应满足：Ia=Ib+Ic。
（3）方案乙换用不同的规格的小灯泡，可以得到多组数据，得到串联电路电压关系的普遍性的规律；方案甲中反复断开，闭合开关，测出的数据相同，只是一组数据，得出的结论不具有普遍性，不可行。则不可行的是方案甲。
25．【答案】（1）负
（2）强
（3）能
【知识点】摩擦起电
【解析】【分析】（1）根据表格确定玻璃和石棉的前后顺序即可；
（2）束缚电子能力强的得到电子带负电，束缚电子能力弱的失去电子带正电；
（3）根据表格分析是否能够确定玻璃和尼龙的先后位置即可。
【解答】（1）根据表格可知，玻璃在石棉的后面，则玻璃带负电，石棉带正电；
（2）绢在羊毛的前面，则绢带正电，羊毛带负电，即羊毛对电子的束缚能力比绢强。
（3）根据表格可知，玻璃在尼龙的前面，则二者摩擦后玻璃带正电，尼龙带负电，能够判断二者的带电情况。
西耳斯
石棉
玻璃
云母
羊毛
猫皮
铅
绢
蒙科马利
羊毛
尼龙
粘胶丝
木棉
酸碱盐
丙烯树脂
聚乙烯醇
