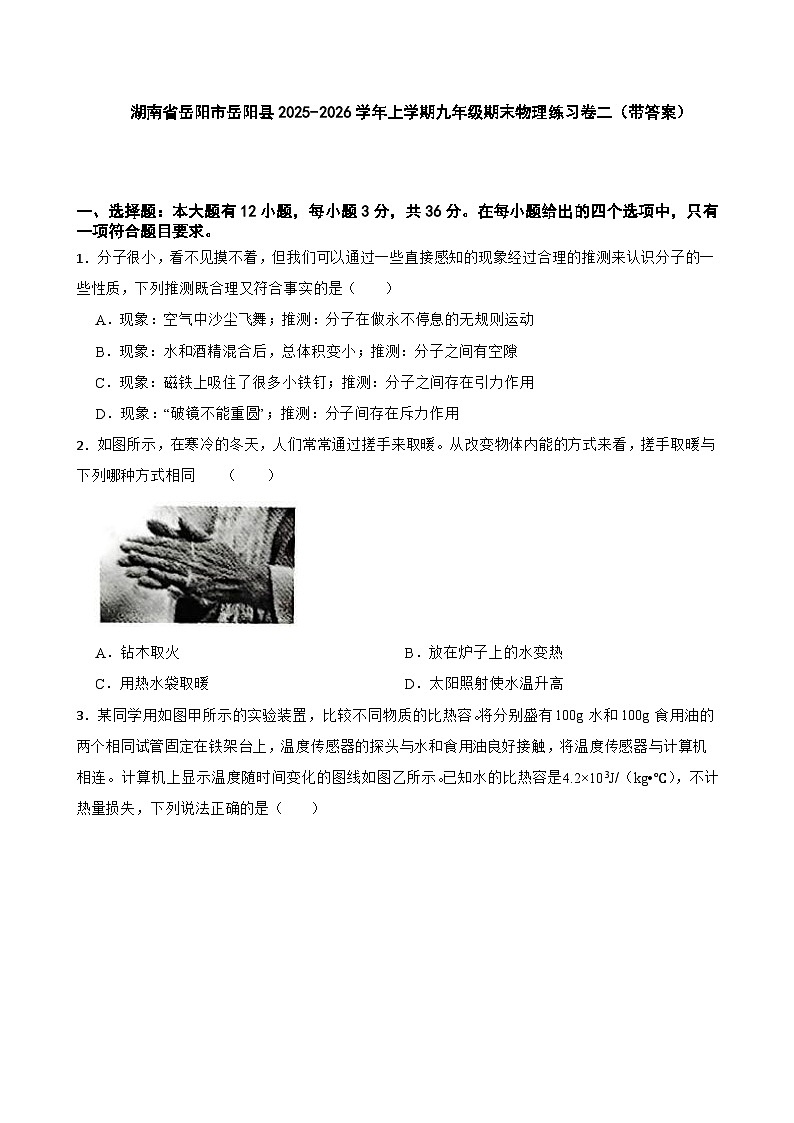

湖南省岳阳市岳阳县2025-2026学年上学期九年级期末物理练习卷二（带答案）

这是一份湖南省岳阳市岳阳县2025-2026学年上学期九年级期末物理练习卷二（带答案），共12页。试卷主要包含了选择题，填空题，作图题与实验探究题，综合题等内容，欢迎下载使用。

一、选择题：本大题有12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项符合题目要求。
1．分子很小，看不见摸不着，但我们可以通过一些直接感知的现象经过合理的推测来认识分子的一些性质，下列推测既合理又符合事实的是（ ）
A．现象：空气中沙尘飞舞；推测：分子在做永不停息的无规则运动
B．现象：水和酒精混合后，总体积变小；推测：分子之间有空隙
C．现象：磁铁上吸住了很多小铁钉；推测：分子之间存在引力作用
D．现象：“破镜不能重圆”；推测：分子间存在斥力作用
2．如图所示，在寒冷的冬天，人们常常通过搓手来取暖。从改变物体内能的方式来看，搓手取暖与下列哪种方式相同 （ ）
A．钻木取火B．放在炉子上的水变热
C．用热水袋取暖D．太阳照射使水温升高

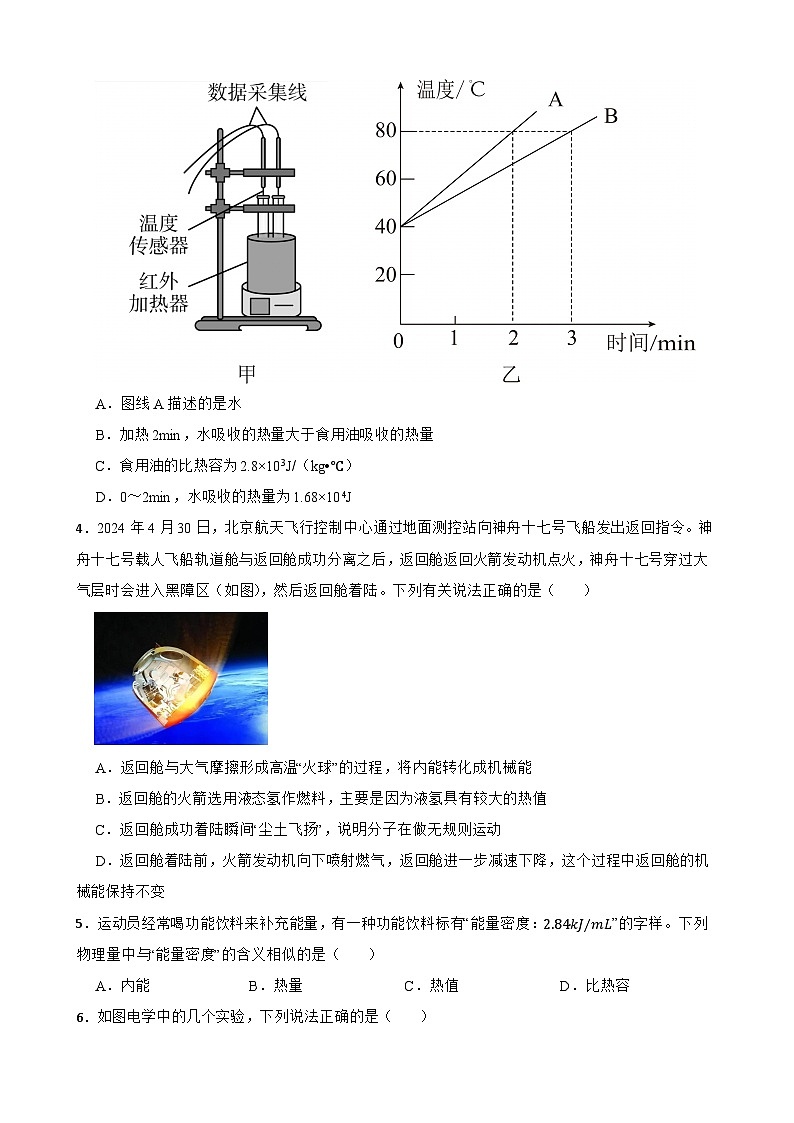

3．某同学用如图甲所示的实验装置，比较不同物质的比热容。将分别盛有100g水和100g食用油的两个相同试管固定在铁架台上，温度传感器的探头与水和食用油良好接触，将温度传感器与计算机相连。计算机上显示温度随时间变化的图线如图乙所示。已知水的比热容是4.2×103J/（kg•℃），不计热量损失，下列说法正确的是（ ）
A．图线A描述的是水
B．加热2min，水吸收的热量大于食用油吸收的热量
C．食用油的比热容为2.8×103J/（kg•℃）
D．0～2min，水吸收的热量为1.68×104J
4．2024年4月30日，北京航天飞行控制中心通过地面测控站向神舟十七号飞船发出返回指令。神舟十七号载人飞船轨道舱与返回舱成功分离之后，返回舱返回火箭发动机点火，神舟十七号穿过大气层时会进入黑障区（如图），然后返回舱着陆。下列有关说法正确的是（ ）
A．返回舱与大气摩擦形成高温“火球”的过程，将内能转化成机械能
B．返回舱的火箭选用液态氢作燃料，主要是因为液氢具有较大的热值
C．返回舱成功着陆瞬间“尘土飞扬”，说明分子在做无规则运动
D．返回舱着陆前，火箭发动机向下喷射燃气，返回舱进一步减速下降，这个过程中返回舱的机械能保持不变
5．运动员经常喝功能饮料来补充能量，有一种功能饮料标有“能量密度：2.84kJ/mL”的字样。下列物理量中与“能量密度”的含义相似的是（ ）
A．内能B．热量C．热值D．比热容

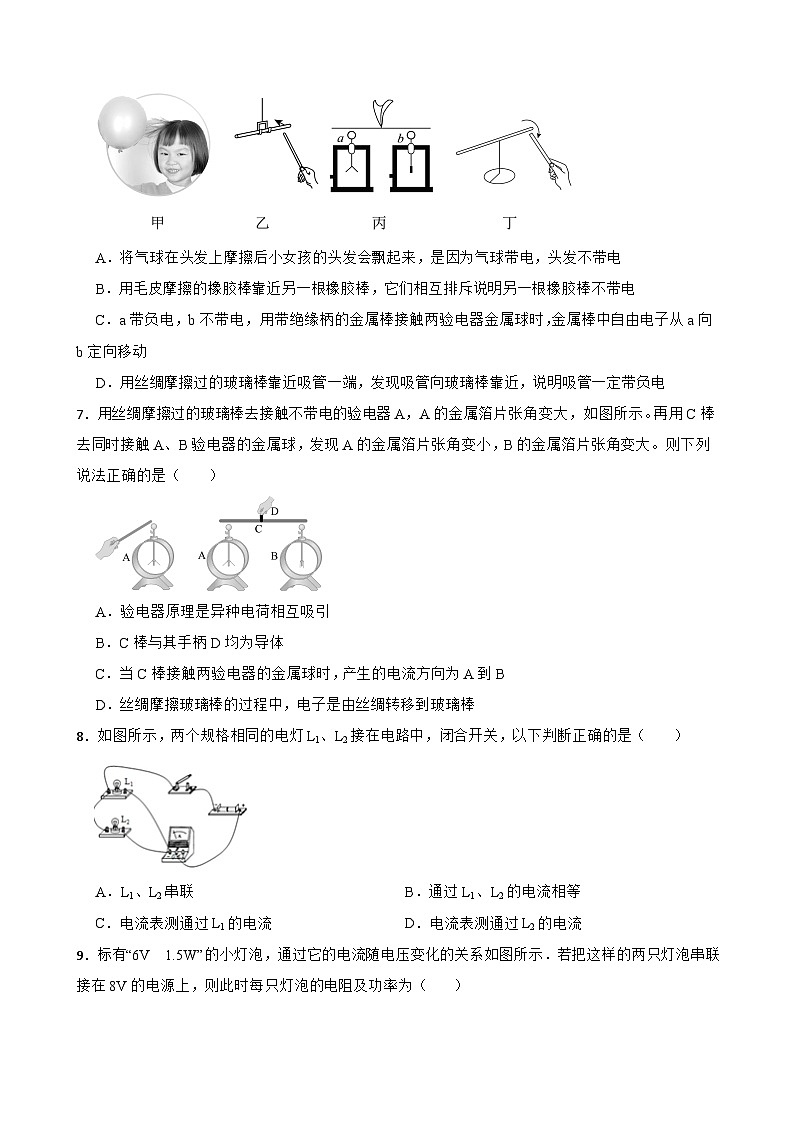

6．如图电学中的几个实验，下列说法正确的是（ ）
A．将气球在头发上摩擦后小女孩的头发会飘起来，是因为气球带电，头发不带电
B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电
C．a带负电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从a向b定向移动
D．用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
7．用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
8．如图所示，两个规格相同的电灯L1、L2接在电路中，闭合开关，以下判断正确的是（ ）
A．L1、L2串联B．通过L1、L2的电流相等
C．电流表测通过L1的电流D．电流表测通过L2的电流
9．标有“6V 1.5W”的小灯泡，通过它的电流随电压变化的关系如图所示．若把这样的两只灯泡串联接在8V的电源上，则此时每只灯泡的电阻及功率为（ ）
A．24Ω 0.67WB．24Ω 0.8W
C．20Ω 0.96WD．20Ω 0.8W
10．目前长沙城区的老居民小区正在进行水路改造，改造中用到了一种打孔工具———冲击钻．冲击钻工作时，钻头在电动机的带动下不断地冲击墙壁，打出圆孔，如图所示．冲击钻在工作过程中，其能量转化关系是（ ）
A．内能转化为机械能B．内能转化为电能
C．只有机械能和内能的转化D．有电能、机械能和内能的转化
11．如图所示实验现象所揭示的物理原理、规律与对应的应用技术相符的是（ ）
A．B．
C．D．
12．如图甲所示的电路中，电源电压保持不变。图乙是通过小灯泡L的电流I随小灯泡两端的电压U变化的图像。下列说法中正确的是（ ）
A．滑动变阻器滑片P向右移动，小灯泡变亮
B．小灯泡两端电压增大时，小灯泡电阻变小
C．滑动变阻器滑片P向左移动，电流表示数变小
D．小灯泡电压为2.5V时，小灯泡的功率为0.7W
二、填空题：本大题共4小题，每空2分，共18分。
13．书法爱好者临摹时闻到淡淡的“墨香”，这是 现象，说明 。寒冷的冬天临摹时，用热水袋焐手，是通过 的方式改变手的内能的。
14．如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，此时它所处在 冲程，其能量转化情况与 （选填“乙”或“丙”）图相同．
15．一台直流电动机的额定电压为6V，其线圈电阻为0.5Ω。正常工作时，通过它的电流为2A，则在1min内它消耗的电能为 J，产生的热量为 J。
16．如图是小海用一节干电池、一个强力磁铁，一根铜丝自制的一个简易电动机，轻轻推一下心形线圈，线圈就转动起来了，这是因为磁场对 有力的作用；若要让线圈朝相反的方向转动，除了只改变磁极的方向外，你还有什么方法： 。
三、作图题与实验探究题：本题共4小题，作图每问2分，填空每空2分，共28分。
17．按要求作图。
（1）在如图甲所示电路中的○里填上适当的电表符号，要求：闭合开关S，各电路元件均能正常工作；
（2）如图乙所示为一个磁悬浮地球仪，图丙是其内部结构示意图；开关闭合后，请在图丙两括号中分别标出电磁铁的“N”或“S”极以及电源的“+”或“-”极；
（3）请用笔画线表示导线，将图丁中的灯泡和开关正确接入家庭电路中。
18．小明家新进购置了一台某品牌的温合动力汽车，如图甲所示，小明结合课堂上学到的物理知识对该汽车进行了细致的研究。
（1）该混合动力汽车的内燃机是一台单缸四冲程汽油机，如图乙所示是汽油机的 冲程；汽车行驶一段时间后，油箱中剩余燃油的热值 (选填“变大”“变小”或“不变”)。
（2）车上装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好(相当于一个开关断开)。该指示灯就会发光，如图丁所示的模拟电路图符合要求的是 ；
（3）汽车中有如图丙所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M 与弹簧套在光滑绝缘的水平细杆上，当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头(图中箭头)都不接触，当汽车向前启动时， 灯亮；当汽车急刹车时， 灯亮(均填“红”或“绿”)。
（4）汽油机使用水做冷却剂，若23kg的水的温度升高60℃，水吸收的热量相当于完全燃烧多少克汽油所提供的热量。[不考虑热量的损失，c水=4.2x103J/(kg·℃)；汽油热值 q=4.6x107J/kg](要有计算过程)
19．如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω1A）和R2（30Ω0.5A）的滑动变阻器各一个，导线若干。
（1）连接了如图甲所示的电路。其中有一根导线连接错误，请在错误的导线上画“×”并用笔画线代替导线，将电路连接正确；
（2）连接电路时，滑动变阻器应选 （选填“R1”或“R2”）；
（3）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是 ；
（4）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 端移动（选填“左”或“右”）。通过实验绘制出小灯泡的U-I图像，如图乙所示，小灯泡的额定功率为 W；
（5）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。
①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为 （用字母表示），此时灯泡正常发光；
②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；
③小灯泡额定功率的表达式P额= （用字母U额、I、R0表示）。
20．如图是探究电流通过导体产生热量的多少与哪些因素有关的两个实验装置，四个完全相同的塑料盒内密封着等量的空气，每个个通气孔与U形的玻璃管连接，另一个通气孔用橡皮帽密封。盒子上方有两个接线柱和两个通气其中一个通气孔与U形的玻璃管连接，另一个通气孔用橡皮帽密封。
（1）U形管 （是/不是）连通器；
（2）通电前甲装置左侧 U 形管液面不相平，最佳解决办法是 ；
（3）实验中通过比较 U 形管中液面的高度差h1与h2来比较电阻丝通电产生热量的多少，这种实验方法叫转换法，下列实验用到转换法的是 ：____.
A．在“探究平面镜成像的特点”的实验中，用薄玻璃板代替平面镜
B．在“探究物质吸热能力”的实验中，用相同的加热器给不同的物质加热时，用加热时间比较物质吸热的多少
C．在“探究影响动能大小的因素”的实验中，让质量不同的小球从同一斜面的同一高度滚下
（4）乙装置通电一段时间后，左盒内电阻丝产生的热量Q1与右盒内电阻丝产生的热量Q2的大小关系是Q1∶Q2= ；若将乙装置瓶外 5Ω的电阻丝移到瓶内（连接方式不变），则通电一段时间后Q1∶Q2= 。
四、综合题：本大题共2小题，每小题9分，共18分。要求写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能计分。
21．下面的图表是从某台电热饮水机说明书上收集到的信息.经分析得知，当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态.为了测量它加热时的实际功率，小明断开其他所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水从20℃升高到 100℃所用时间为7.5min，同时观察到家中标有“1200r/（kW·h）”字样的电能表转盘转过120转（r）.根据以上信息，求：
（1）电阻R1的阻值（不考虑温度对阻值的影响）.
（2）饮水机热水箱中的水从20℃升高到 100℃时所吸收的热量 [c水=4.2× 103J/kg⋅∘C].
（3）饮水机加热时的实际功率.
（4）饮水机在此加热过程中的热效率.
22．如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω 1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”。闭合开关S，在不损坏电路元件情况下，求：
（1）电路的最大功率；
（2）滑动变阻器阻值变化范围；
（3）电压表示数变化范围。
答案解析部分
1．【答案】B
2．【答案】A
3．【答案】C
4．【答案】B
5．【答案】C
6．【答案】C
7．【答案】C
8．【答案】B
9．【答案】D
10．【答案】D
11．【答案】D
12．【答案】D
13．【答案】扩散；分子在不停地做无规则运动；热传递
14．【答案】做功；乙
15．【答案】720；120
16．【答案】通电导体；只改变电路中电流的方向
17．【答案】（1）
（2）
（3）
18．【答案】（1）做功；不变
（2）B
（3）绿；红
（4）解：水吸收的热量为Q吸=c水m水Δt=4.2×103J/（kg•℃）×23kg×60℃=5.796×106J；
不考虑热量的损失，则汽油的质量为m=Q放q=Q吸q=5.796×106J4.6×107J/kg=0.126kg=126g。
19．【答案】；R2；小灯泡短路；右；0.625；U额R0；U额×I-U额R0
20．【答案】（1）不是
（2）取下左边盒子上的橡皮帽再装上
（3）B
（4）4：1；2：1
21．【答案】（1）解：当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1，如图a所示；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联，如图b所示.
电阻R1的阻值为 R1=U额2P加热=220V2880W=55Ω
（2）解：水的质量为 m=ρV=lg/cm3×1000cm3=1000g=1kg
水吸收的热量为 Q吸=c水mt-t0=4.2×103J/kg·℃×1kg×100℃-20℃=3.36×106J
（3）解：电能表的转盘转过120r消耗的电能为
W=120r1200r/kW⋅h=0.1kW⋅h=3.6×105J,
而t=7.5min=450s，
饮水机的实际功率为 P实=Wt=3.6×105J450s=800W
（4）解：饮水机的热效率为 η=Q吸W=3.36×105J3.6×105J≈93.3%.
22．【答案】解：（1）由电路图可知，灯泡与变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流，由P=UI可得，灯泡的额定电流
I额=P额U额=1.5W3V=0.5A
因串联电路中各处的电流相等，且变阻器R允许通过的最大电流为1A，电流表的量程为0~0.6A，灯泡的额定电流为0.5A，所以，为不损坏电路元件，电路中最大电流Imax=I额=0.5A
则电路的最大功率Pmax=UImax=4.5V×0.5A=2.25W
（2）由灯泡的铭牌可知，灯泡的电压最大为3V，此时电流最大为0.5A，变阻器接入电路的阻值最小，此时滑动变阻器的电压
U滑小=U-UL大=4.5V-3V=1.5V
则滑动变阻器接入电路的最小阻值
R滑小=U滑小Imax=Ω
所以滑动变阻器阻值变化范围为3Ω~30Ω。
（3）当滑动变阻器接入电路阻值最大为30Ω时，电路中电流最小，灯泡的电压最小，灯泡的电阻
RL=(UL)2PL=(3V)21.5W=6Ω
电路中的最小电流
Imin=URL+R滑大=4.5V6Ω+30Ω=0.125A
灯泡两端的最小电压（电压表的最小示数）
Umin=IminRL=0.125A×6Ω=0.75V
所以电压表示数变化范围为0.75V~3V。
答：（1）电路的最大功率为2.25W；
（2）滑动变阻器阻值变化范围为3Ω~30Ω；
（3）电压表示数变化范围为0.75V~3V。热水箱容量
1L
额定电压
220V
加热时额定功率
880W
