湖南省岳阳市2023年九年级上学期物理期末试卷附答案

这是一份湖南省岳阳市2023年九年级上学期物理期末试卷附答案，共9页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

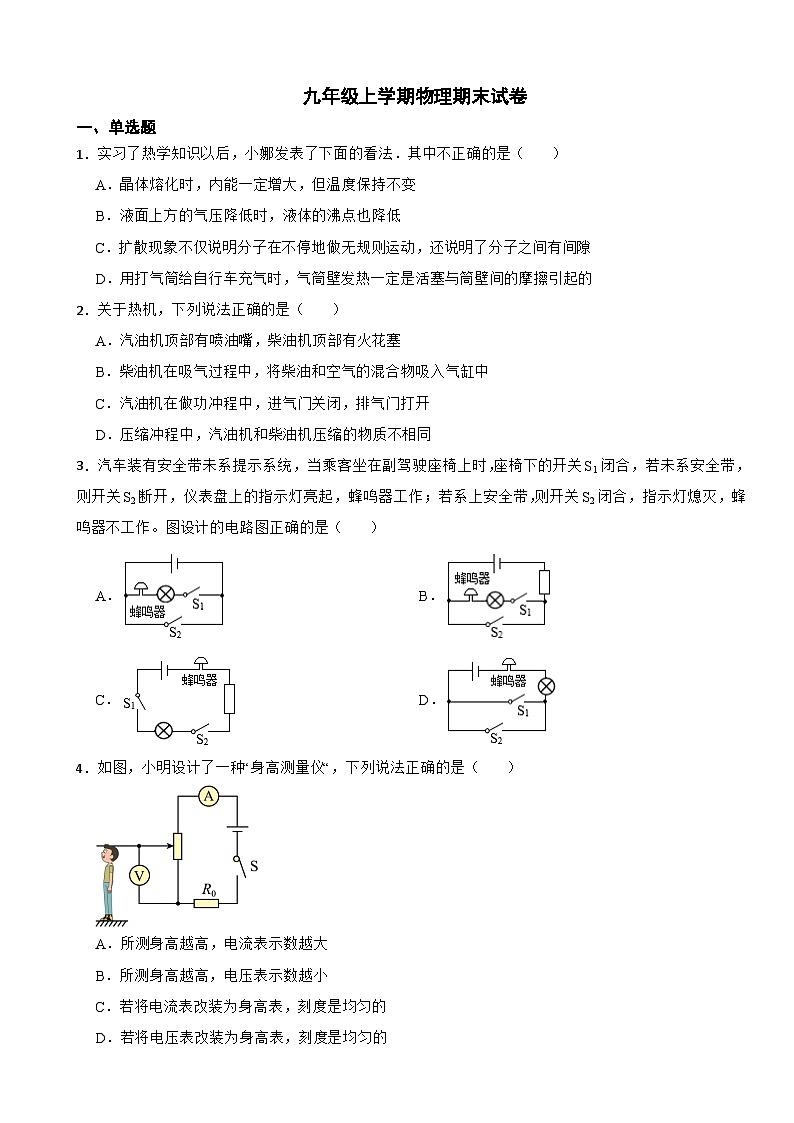

1．实习了热学知识以后，小娜发表了下面的看法．其中不正确的是（ ）
A．晶体熔化时，内能一定增大，但温度保持不变
B．液面上方的气压降低时，液体的沸点也降低
C．扩散现象不仅说明分子在不停地做无规则运动，还说明了分子之间有间隙
D．用打气筒给自行车充气时，气筒壁发热一定是活塞与筒壁间的摩擦引起的
2．关于热机，下列说法正确的是（ ）
A．汽油机顶部有喷油嘴，柴油机顶部有火花塞
B．柴油机在吸气过程中，将柴油和空气的混合物吸入气缸中
C．汽油机在做功冲程中，进气门关闭，排气门打开
D．压缩冲程中，汽油机和柴油机压缩的物质不相同
3．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（ ）
A．B．
C．D．
4．如图，小明设计了一种“身高测量仪“，下列说法正确的是（ ）
A．所测身高越高，电流表示数越大
B．所测身高越高，电压表示数越小
C．若将电流表改装为身高表，刻度是均匀的
D．若将电压表改装为身高表，刻度是均匀的

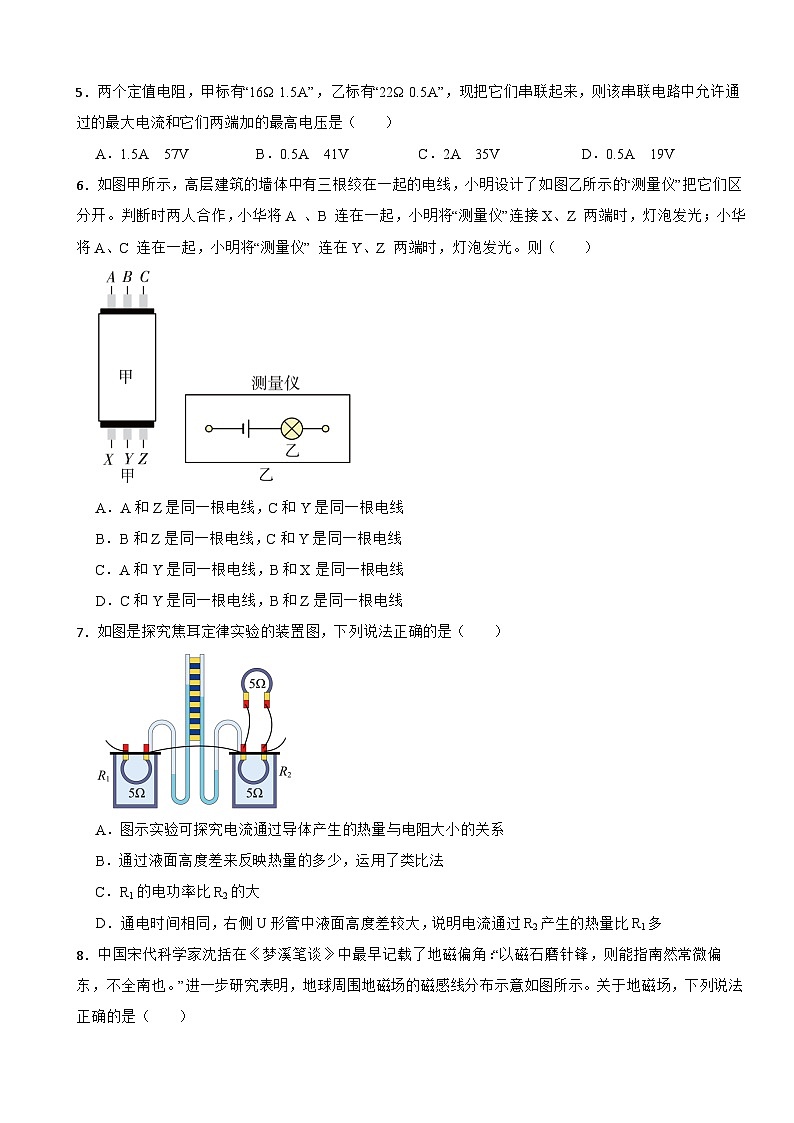

5．两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”，现把它们串联起来，则该串联电路中允许通过的最大电流和它们两端加的最高电压是（ ）
A．1.5A 57VB．0.5A 41VC．2A 35VD．0.5A 19V
6．如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（ ）
A．A和Z是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．C和Y是同一根电线，B和Z是同一根电线
7．如图是探究焦耳定律实验的装置图，下列说法正确的是（ ）
A．图示实验可探究电流通过导体产生的热量与电阻大小的关系
B．通过液面高度差来反映热量的多少，运用了类比法
C．R1的电功率比R2的大
D．通电时间相同，右侧U形管中液面高度差较大，说明电流通过R2产生的热量比R1多

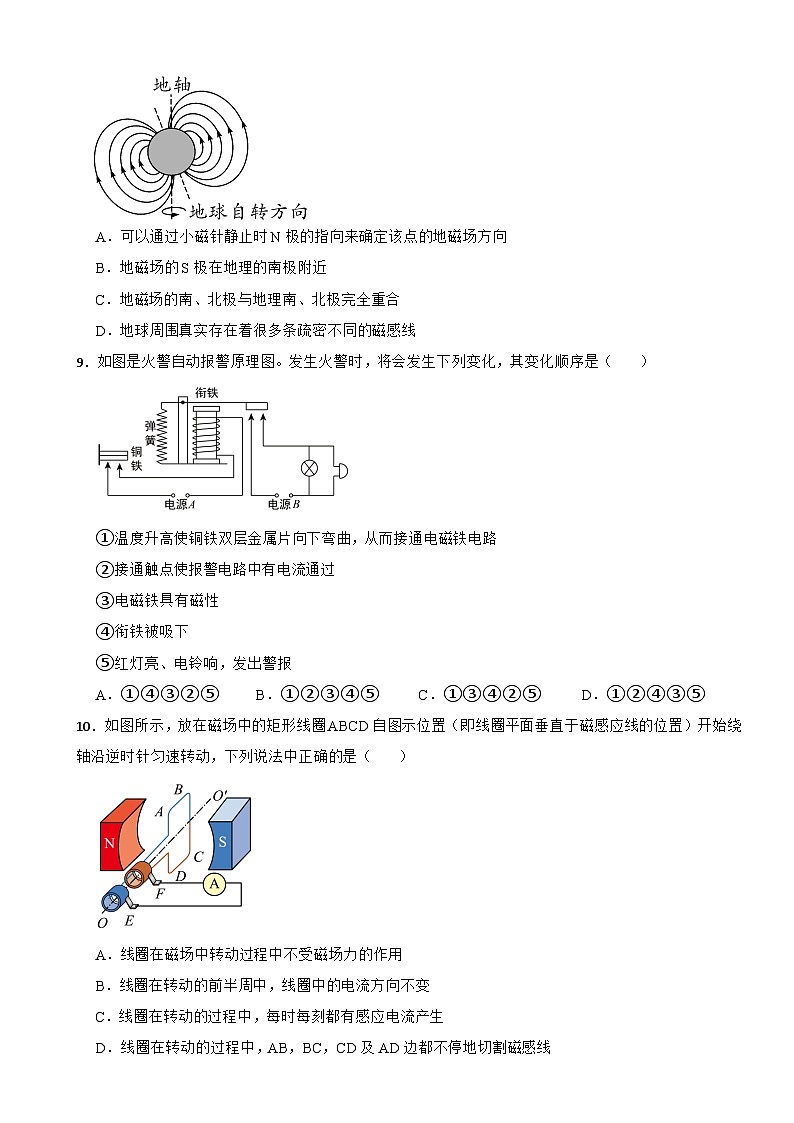

8．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是（ ）
A．可以通过小磁针静止时N极的指向来确定该点的地磁场方向
B．地磁场的S极在地理的南极附近
C．地磁场的南、北极与地理南、北极完全重合
D．地球周围真实存在着很多条疏密不同的磁感线
9．如图是火警自动报警原理图。发生火警时，将会发生下列变化，其变化顺序是（ ）
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路
②接通触点使报警电路中有电流通过
③电磁铁具有磁性
④衔铁被吸下
⑤红灯亮、电铃响，发出警报
A．①④③②⑤B．①②③④⑤C．①③④②⑤D．①②④③⑤
10．如图所示，放在磁场中的矩形线圈ABCD自图示位置（即线圈平面垂直于磁感应线的位置）开始绕轴沿逆时针匀速转动，下列说法中正确的是（ ）
A．线圈在磁场中转动过程中不受磁场力的作用
B．线圈在转动的前半周中，线圈中的电流方向不变
C．线圈在转动的过程中，每时每刻都有感应电流产生
D．线圈在转动的过程中，AB，BC，CD及AD边都不停地切割磁感线
11．关于直流电动机，下列叙述正确的是（ ）
A．直流电动机正常工作时，是将电能转化为内能
B．直流电动机的工作原理是电磁感应
C．电源的正、负极和磁场的方向同时改变，直流电动机的转动方向也改变
D．直流电动机的换向器是由两个彼此绝缘的铜制半环组成的
12．下列说法中正确的是（ ）
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．听筒是一种常用的声传感器，其作用是将声信号转换为电信号
C．电子秤所使用的测力装置是力传感器
D．把电信息转换成其他信息的器件叫传感器
二、填空题
13．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是 （选填“导体”或“绝缘体”），飘落到供电设备上会造成电路 （选填“断路”或“短路”），从而使供电系统瘫痪。
14．如图所示家用电子式电能表的表盘，它是用来测量 的仪表，其标定电流是 A，若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为 ，它的电功率是 。
15．通电导线的周围存在磁场，称为电流的 效应。该现象是由丹麦的物理学家 发现的。
16．如图所示，将较长软电线的两端与灵敏电流计的两接线柱连接起来，两位同学手持电线像摇跳绳一样在空中摇动电线，使电线切割地磁场的磁感线。若灵敏电流计的指针发生偏转，则可以断定两同学站立在地面上的 （选填“东西”或“南北”）方向，这个实验的原理是 。
三、作图题
17．如图1地铁站进出闸机（电动机M）有三种识别方式：刷脸（开关S1）、刷卡（开关S2）或扫二维码（开关S3），只要其中一种方式识别成功即可闭合相应开关，闸机即可开启，请在图2虚框中设计闸机电路原理图。
18．根据图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极.
四、实验题
19．用图甲所示电路测定小灯泡的电阻，灯泡正常发光的电压为。
（1）当灯泡正常发光时，电流表示数如图乙所示，此时电流表读数为 A，小灯泡电阻为 ；
（2）若闭合开关，电流表及电压表指针均发生偏转，而小灯泡不亮，其可能原因是 （说出一种原因即可）；
（3）若电压表发生故障，但有已知阻值的定值电阻R0可提供的情况下，下列电路不能测出小灯泡电阻的是 。
20．如图所示，是测定小灯泡电功率的实验电路图，电压表有和两个量程，小灯泡额定电压为。
（1）实验中，电压表应选用 V的量程；
（2）实验过程中，小灯泡突然熄灭，电压表有示数，而电流表却无示数，则出现故障的原因可能是小灯泡发生了 路；
（3）排除故障后，根据实验测得的数据，画出了小灯泡的电流随电压变化的图像，如图所示，分析图像：小灯泡的额定功率是 ；
（4）小灯泡的电流随电压变化的图像不是一条直线，这是因为 。
五、计算题
21．如图所示，R1＝20 Ω，R2＝40 Ω，电源电压保持不变．
（1）当开关S1、S2都闭合时，电流表A1的示数是0.3 A，电源电压是多少？
（2）当开关S1、S2都断开时，电流表A2的示数是0.1 A，此时灯的电阻是多少？
22．小华家新买了一台电烤箱，下表为该电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，求：
（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）电路中R1的阻值；
（3）当开关Sl、S2处于什么状态时，电烤箱在低温档正常工作？此时电路中的电流和R1的功率分别是多少。
1．D
2．D
3．B
4．D
5．D
6．A
7．C
8．A
9．C
10．B
11．D
12．C
13．导体；短路
14．电能；10；0.02kW•h；400W
15．磁；奥斯特
16．东西；电磁感应
17．解：如图所示：
18．如图：
19．（1）；
（2）滑动变阻器接入电路的阻值太大或电源电压太低
（3）AC
20．（1）
（2）断
（3）
（4）小灯泡的电阻随温度的升高而增大
21．（1）解：当开关S1、S2都闭合时，R1与L并联，电流表A1测R1支路的电流，因并联电路中各支路两端的电压相等，所以，由 可得，电源的电压：U＝I1R1＝0.3A×20Ω＝6V 答：电源电压是6V
（2）解：当开关S1、S2都断开时，L与R2串联，电流表A2测电路中的电流，电路中的总电阻：R＝ ＝60Ω，因串联电路中总电阻等于各分电阻之和，所以，灯泡的电阻： RL＝R−R2＝60Ω−40Ω＝20Ω 答：灯的电阻是20Ω
22．（1）解：由 可知，电烤箱在高温档正常工作10min所消耗的电能
答：电烤箱在高温档正常工作10min所消耗的电能6.6×105J；
（2）解：由 可知，烤箱在高温档正常工作时电路的电流
由 可知，电路中R1的阻值
答：电路中R1的阻值为44Ω
（3）解：由图示电路图可知，开关S1闭合，S2断开时，两电阻串联，电烤箱在低温档正常工作；由 可知，电烤箱在低温档正常工作时，电路中的电流
由 可知，R1的功率
答：开关S1闭合S2断开时，电烤箱在低温档工作，电烤箱在低温档正常工作时，电路中的电流和R1的功率分别为2A和176Wxx牌电烤箱
额定电压
220V
额定功率
高温箱
1100W
低温箱
440W
电源频率
50Hz
