化学人教版 (2019)物质的聚集状态与晶体的常识示范课ppt课件

这是一份化学人教版 (2019)物质的聚集状态与晶体的常识示范课ppt课件

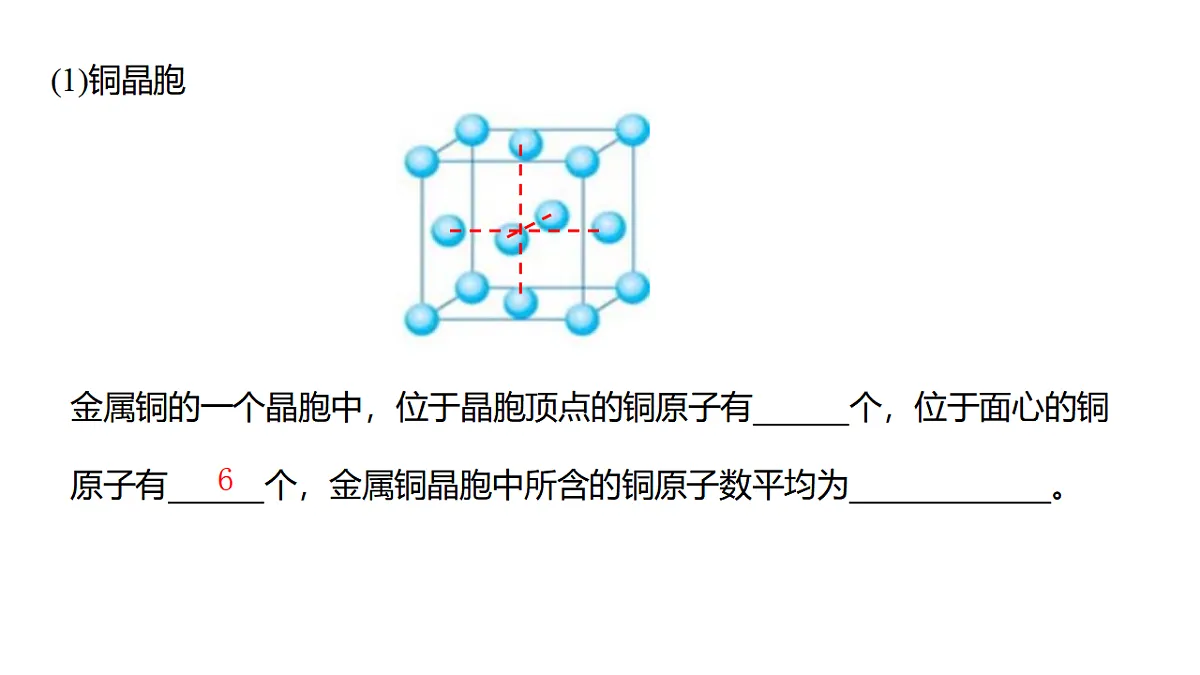

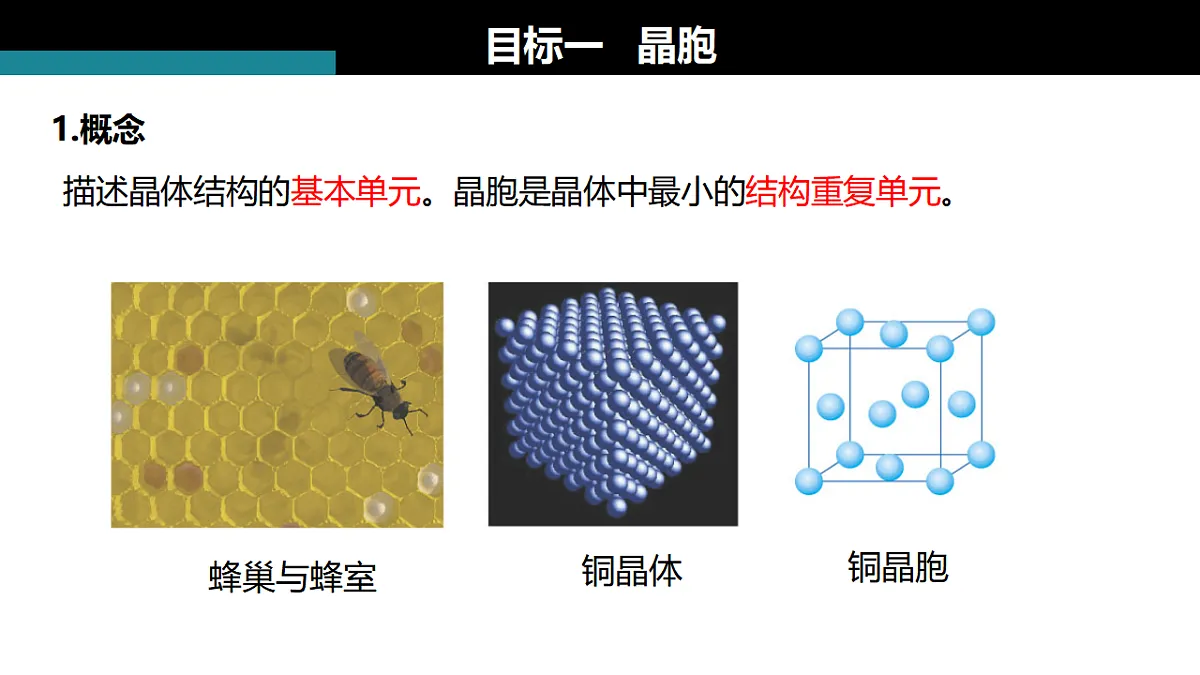

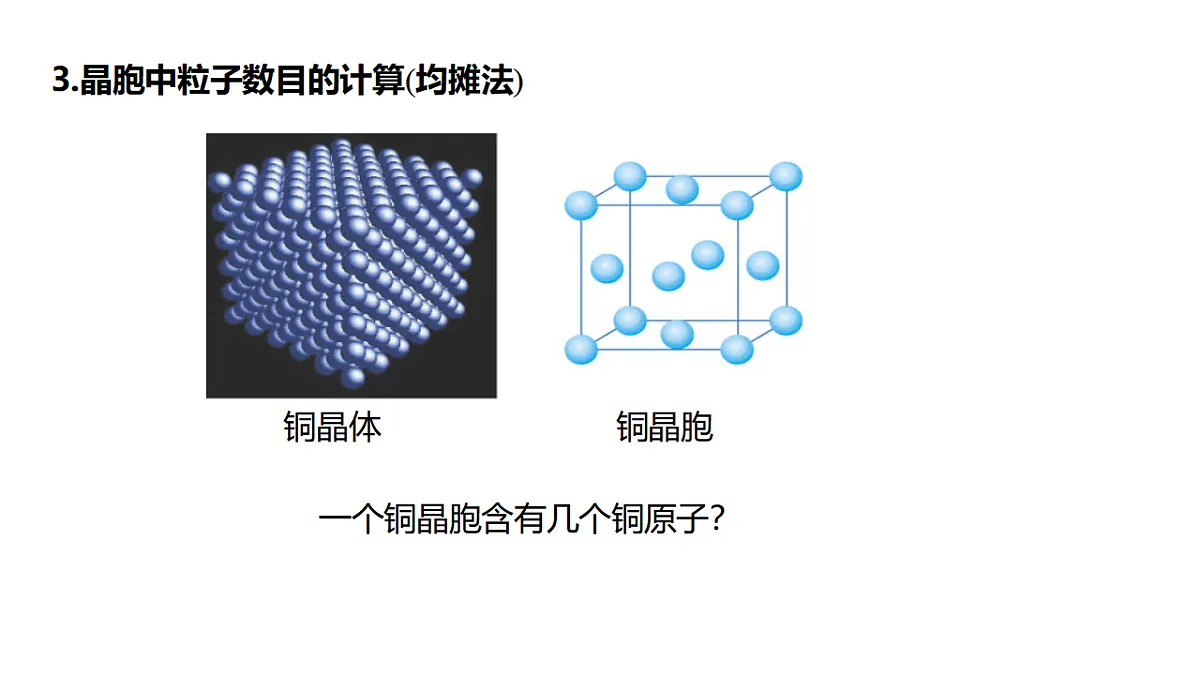

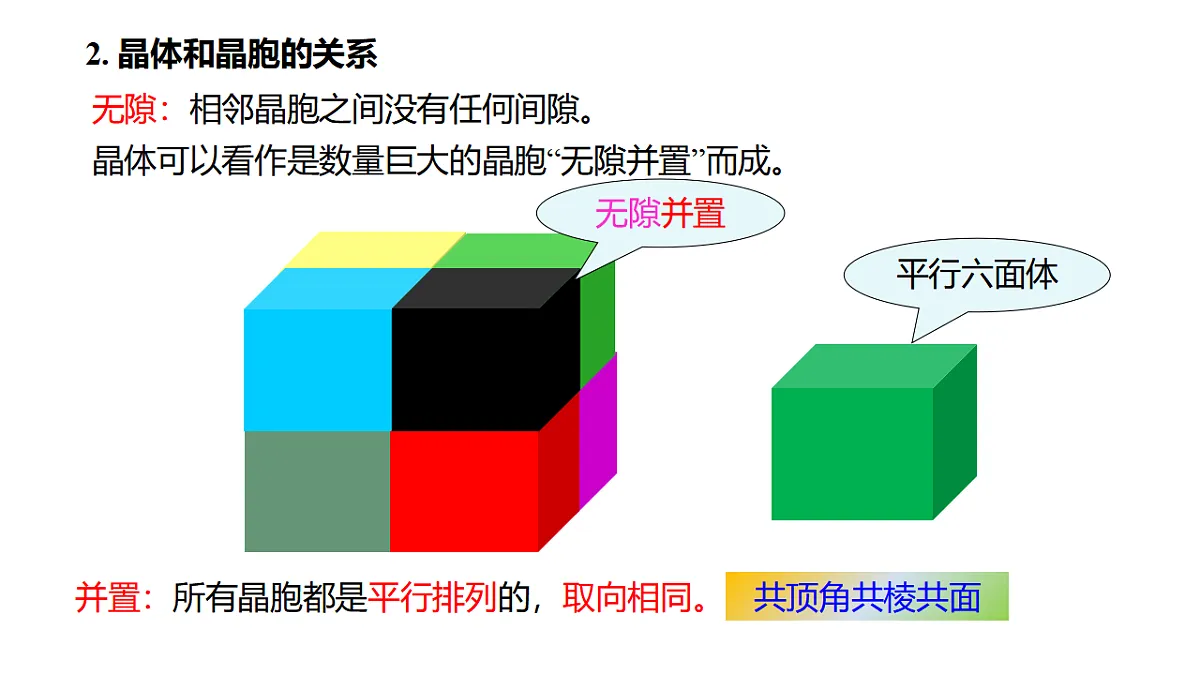

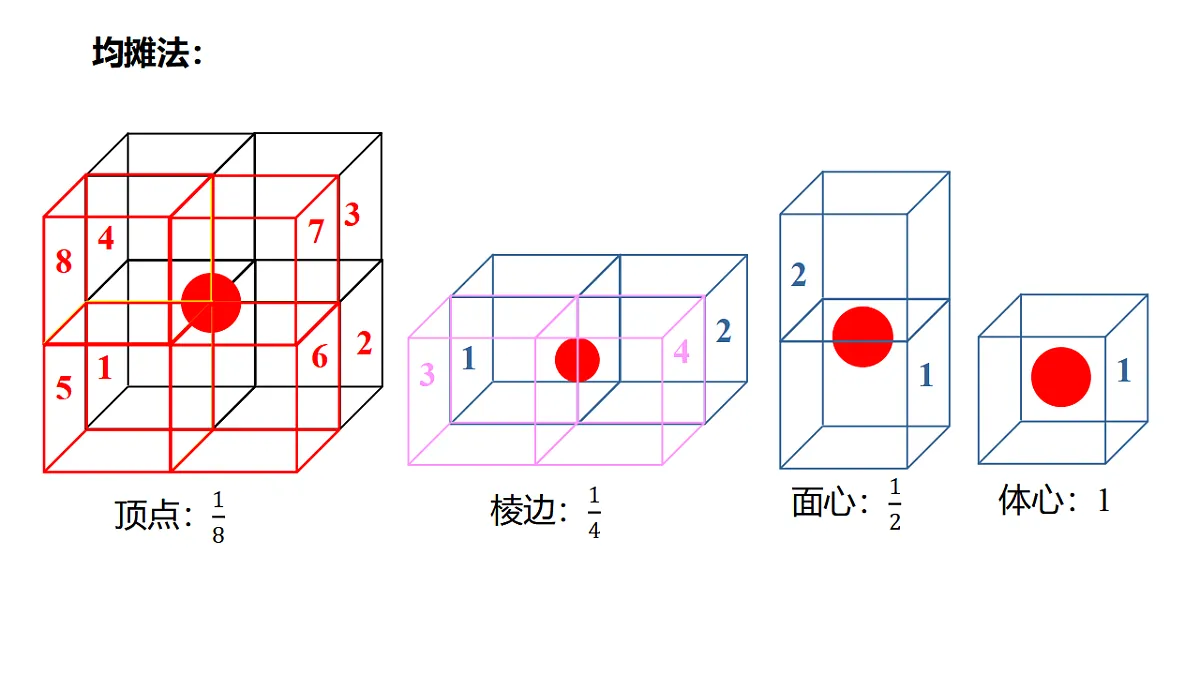

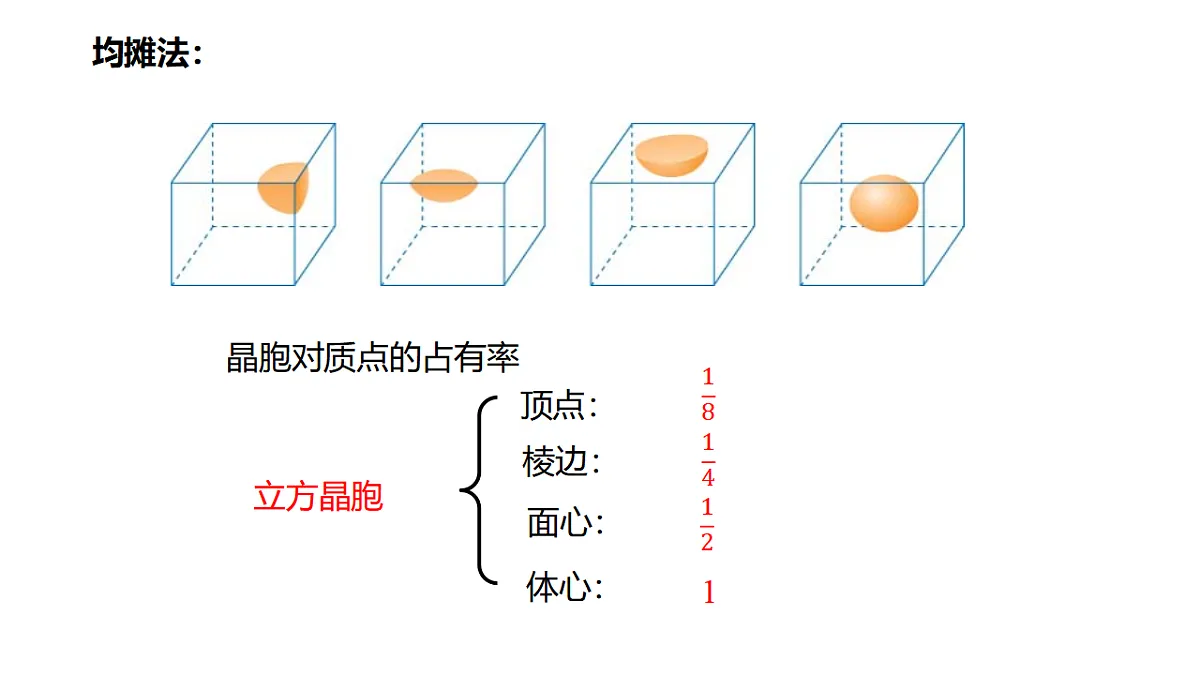

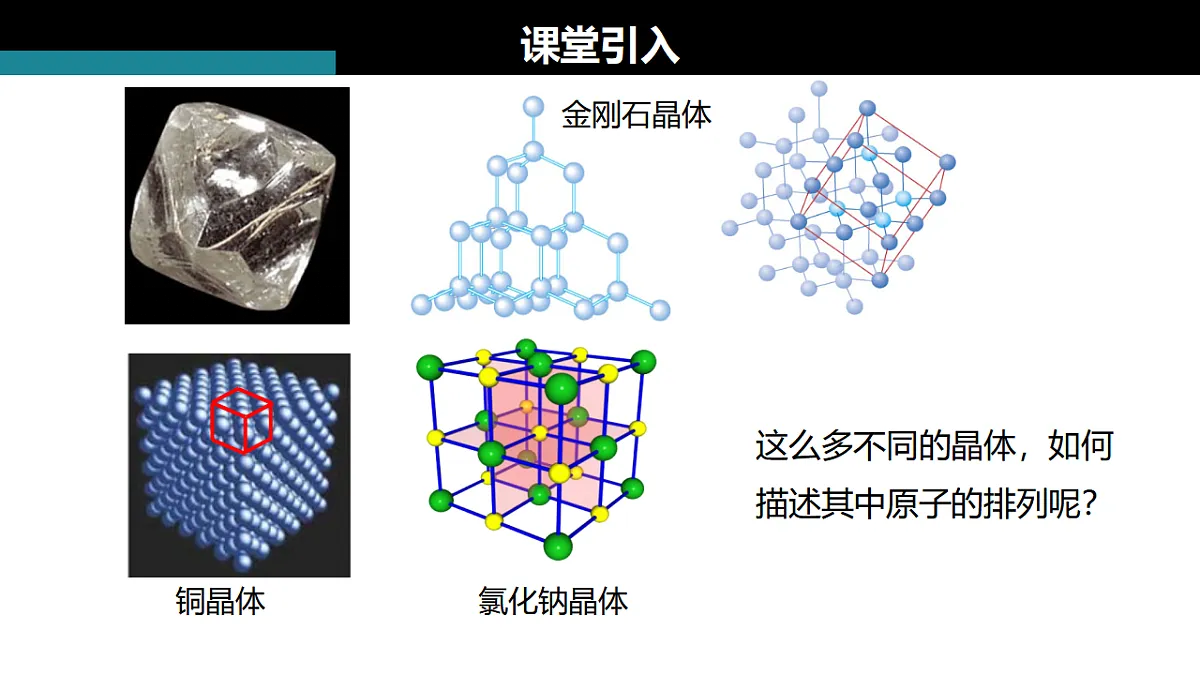

晶胞与晶体结构的测定第2课时第一节　物质的聚集状态与晶体的常识课堂引入这么多不同的晶体，如何描述其中原子的排列呢？金刚石晶体1.概念目标一 晶胞描述晶体结构的基本单元。晶胞是晶体中最小的结构重复单元。蜂巢与蜂室铜晶体铜晶胞平行六面体无隙并置无隙：相邻晶胞之间没有任何间隙。并置：所有晶胞都是平行排列的，取向相同。晶体可以看作是数量巨大的晶胞“无隙并置”而成。共顶角共棱共面2. 晶体和晶胞的关系3.晶胞中粒子数目的计算(均摊法)一个铜晶胞含有几个铜原子？均摊法：体心：1   均摊法：金属铜的一个晶胞中，位于晶胞顶点的铜原子有 个，位于面心的铜原子有 个，金属铜晶胞中所含的铜原子数平均为 。6(1)铜晶胞氯化钠晶胞如图所示,其中体积较小的为 (填“Na+”或“Cl-”,下同),体积较大的为 ,则该晶胞中含 个Na+和 个Cl-。Na+个数=Cl-个数=(2)NaCl晶胞(1)晶胞是8个顶角相同、三套各4根平行棱分别相同、三套各两个平行面分别相同的最小平行六面体。(2)均摊法确定晶胞中粒子的个数若晶胞中某个粒子为n个晶胞所共用，则该粒子有 属于这个晶胞。长方体形(正方体形)晶胞中不同位置的粒子对晶胞的贡献归纳总结1.由晶胞构成的晶体，其化学式是否表示构成该晶体实际的粒子数目？导思2.判断下列六面体是否是晶胞？提示　A图中的晶体结构满足晶胞的特点，是晶胞；B图中的晶体结构，不满足晶胞“8个顶角相同”的要求，无法进行“无隙并置”，不是晶胞；C图中的晶体结构，不满足晶胞“三套各4根平行棱分别相同”的要求，无法进行“无隙并置”，不是晶胞；D图中的晶体结构，不满足“三套各两个平行面分别相同”的要求，无法进行“无隙并置”，不是晶胞。3.如图依次是金属钠(Na)、金属锌(Zn)、碘(I2)、金刚石(C)晶胞的示意图，数一数，它们分别平均含几个原子？(1)钠___个；(2)锌___个；(3)碘___个；(4)金刚石___个。导练2.科学家发现一种由钛原子和碳原子构成的气态团簇分子，如图所示。顶角和面心的原子是钛原子，棱的中心和体心的原子是碳原子，则它的化学式是A.TiC B.Ti6C7 C.Ti14C13 D.Ti13C143.如图为甲、乙两种晶体的晶胞示意图，试写出：(1)甲晶体的化学式(X为阳离子)为______。 (2)乙晶体中A、B、C三种粒子的个数比是________。 1.常用仪器：X射线衍射仪。2.测定过程：当单一波长的X射线通过晶体时，X射线和晶体中的电子相互作用，会在记录仪上产生分立的斑点或者明锐的衍射峰。目标二 晶体结构的测定 晶体能产生分立的斑点衍射方向——晶胞的形状、大小与取向15 20 25 30 352θ/°晶体能产生明锐的衍射峰衍射强度——原子的种类与位置由X射线衍射实验的结果还可以进一步测定分子结构。X射线衍射测定分子结构衍射图计算获得晶胞形状和大小分子或原子在微观空间有序排列呈现的对称类型原子在晶胞里的数目和位置结合晶体化学组成的信息推出原子之间的相互关系3.作用： X射线衍射实验获得分子信息1.下列有关说法正确的是A.测定晶体结构最常用的仪器是X射线衍射仪B.石英玻璃和水晶的衍射图谱相同C.通过乙酸晶体的X射线衍射实验，只能测定晶胞中含有的乙酸分子数，不能 推出乙酸分子的空间结构D.晶体的X射线衍射实验不能判断晶体中存在哪些化学键，也不能确定键长和 键角导练石英玻璃是非晶体二氧化硅，水晶是晶体二氧化硅，二者的衍射图谱不同通过晶体的X射线衍射实验，可以判断出晶体中哪些原子间存在化学键，确定键长和键角，从而得出物质的空间结构2.因生产金属铁的工艺和温度等因素不同，产生的铁单质的晶体结构、密度和性质均不同，对铁晶体用X射线衍射进行测定，测得A、B两种晶胞，其晶胞结构示意图如下：则A、B两种晶胞中含有的铁原子数分别是___、___。1.如图是某化合物的晶胞，下列有关说法不正确的是A.X原子对该晶胞组成的贡献率为B.Y原子对该晶胞组成的贡献率有 和1两种C.晶胞中含有的Z原子最少D.该化合物的化学式为XY2Z123自我测试晶胞中含有的X和Z原子数目一样多2.话筒是声电转换的换能器，在话筒中有一种材料的结构如图所示，它的主要成分是钛酸钡，根据晶胞的结构示意图，可知它的化学式是A.BaTi8O12 B.BaTi4O6C.BaTi2O4 D.BaTiO3自我测试1233.通过X射线衍射仪得到的图谱能获得下列物质晶胞的形状。(1)元素铜的一种氯化物晶体的晶胞结构如图所示，该氯化物的化学式是_____。自我测试123(2)实验室模拟回收某废旧含镍催化剂(主要成分为NiO，另含Fe2O3、CaO、CuO、BaO等)生产Ni2O3。加入稀硫酸充分酸浸后过滤，得到浸出液和浸出渣，其浸出渣的X射线衍射图谱如下：自我测试123根据上图所示的X射线衍射图谱，可知浸出渣含有三种主要成分，其中“物质X”为______。自我测试123(3)利用“卤化硼法”可合成含B和N两种元素的功能陶瓷，如图为其晶胞结构示意图，则每个晶胞中含有B原子的个数为___，该功能陶瓷的化学式为_____。 自我测试123(4)某晶体结构模型如图所示。该晶体的化学式是________，在晶体中距离Ti原子、Co原子最近的O原子数目分别为___、____。
