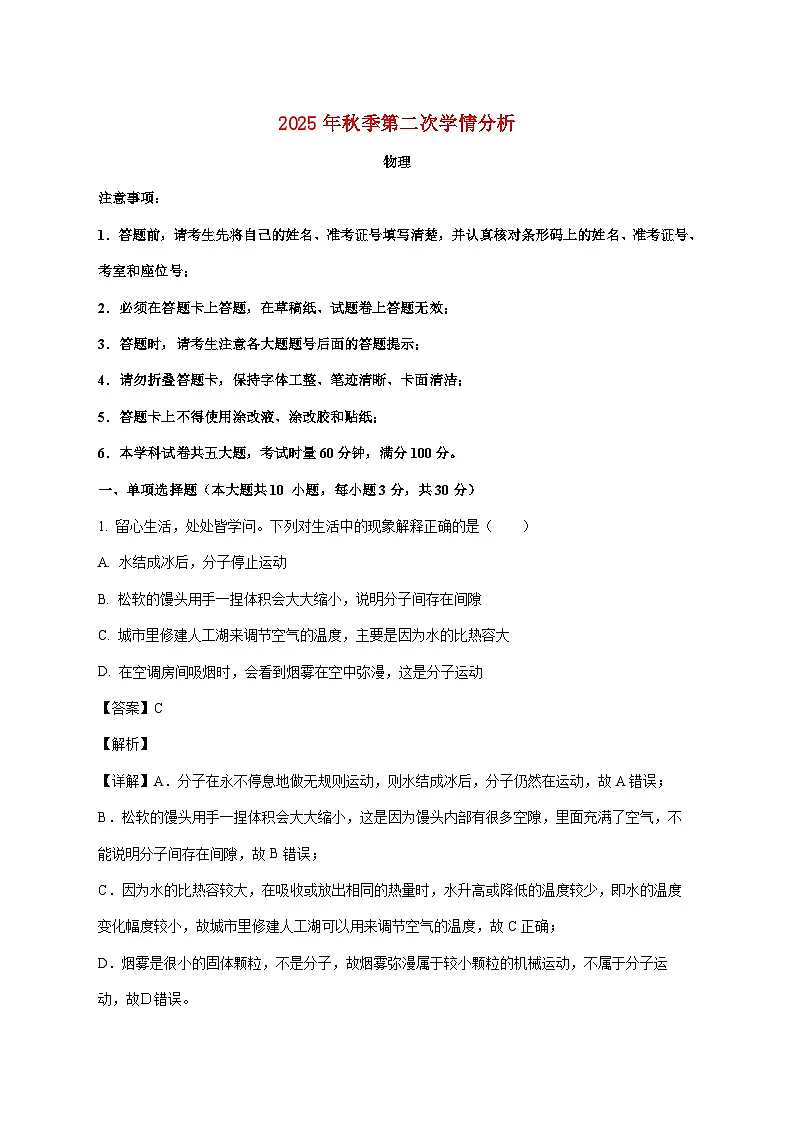

湖南省长沙市长郡教育集团联考2025-2026学年九年级上学期（12月）月考物理试题（附答案）

这是一份湖南省长沙市长郡教育集团联考2025-2026学年九年级上学期（12月）月考物理试题（附答案），共23页。
1．答题前，请考生先将自己的姓名、准考证号填写清楚，并认真核对条形码上的姓名、准考证号、考室和座位号；
2．必须在答题卡上答题，在草稿纸、试题卷上答题无效；
3．答题时，请考生注意各大题题号后面的答题提示；
4．请勿折叠答题卡，保持字体工整、笔迹清晰、卡面清洁；
5．答题卡上不得使用涂改液、涂改胶和贴纸；
6．本学科试卷共五大题，考试时量60分钟，满分100分。
一、单项选择题（本大题共10 小题，每小题3分，共30分）
1. 留心生活，处处皆学问。下列对生活中的现象解释正确的是（ ）
A. 水结成冰后，分子停止运动
B. 松软的馒头用手一捏体积会大大缩小，说明分子间存在间隙
C. 城市里修建人工湖来调节空气的温度，主要是因为水的比热容大
D. 在空调房间吸烟时，会看到烟雾在空中弥漫，这是分子运动
【答案】C
【解析】
【详解】A．分子在永不停息地做无规则运动，则水结成冰后，分子仍然在运动，故A错误；
B．松软的馒头用手一捏体积会大大缩小，这是因为馒头内部有很多空隙，里面充满了空气，不能说明分子间存在间隙，故B错误；
C．因为水的比热容较大，在吸收或放出相同的热量时，水升高或降低的温度较少，即水的温度变化幅度较小，故城市里修建人工湖可以用来调节空气的温度，故C正确；
D．烟雾是很小的固体颗粒，不是分子，故烟雾弥漫属于较小颗粒的机械运动，不属于分子运动，故Ｄ错误。
故选Ｃ。

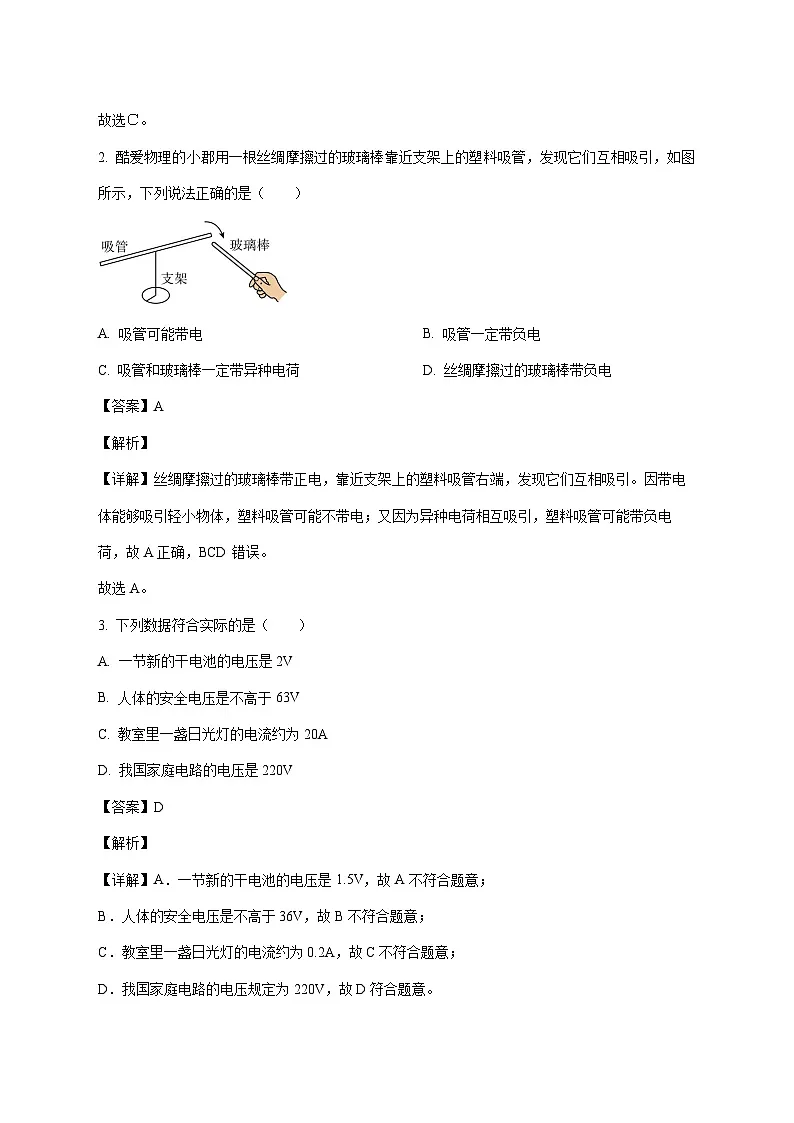

2. 酷爱物理的小郡用一根丝绸摩擦过的玻璃棒靠近支架上的塑料吸管，发现它们互相吸引，如图所示，下列说法正确的是（ ）
A. 吸管可能带电B. 吸管一定带负电
C. 吸管和玻璃棒一定带异种电荷D. 丝绸摩擦过的玻璃棒带负电
【答案】A
【解析】
【详解】丝绸摩擦过的玻璃棒带正电，靠近支架上的塑料吸管右端，发现它们互相吸引。因带电体能够吸引轻小物体，塑料吸管可能不带电；又因为异种电荷相互吸引，塑料吸管可能带负电荷，故A正确，BCD错误。
故选A。
3. 下列数据符合实际的是（ ）
A. 一节新的干电池的电压是2V
B. 人体的安全电压是不高于63V
C. 教室里一盏日光灯的电流约为20A
D. 我国家庭电路的电压是220V
【答案】D
【解析】
【详解】A．一节新的干电池的电压是1.5V，故A不符合题意；
B．人体的安全电压是不高于36V，故B不符合题意；
C．教室里一盏日光灯的电流约为0.2A，故C不符合题意；
D．我国家庭电路的电压规定为220V，故D符合题意。
故选D。

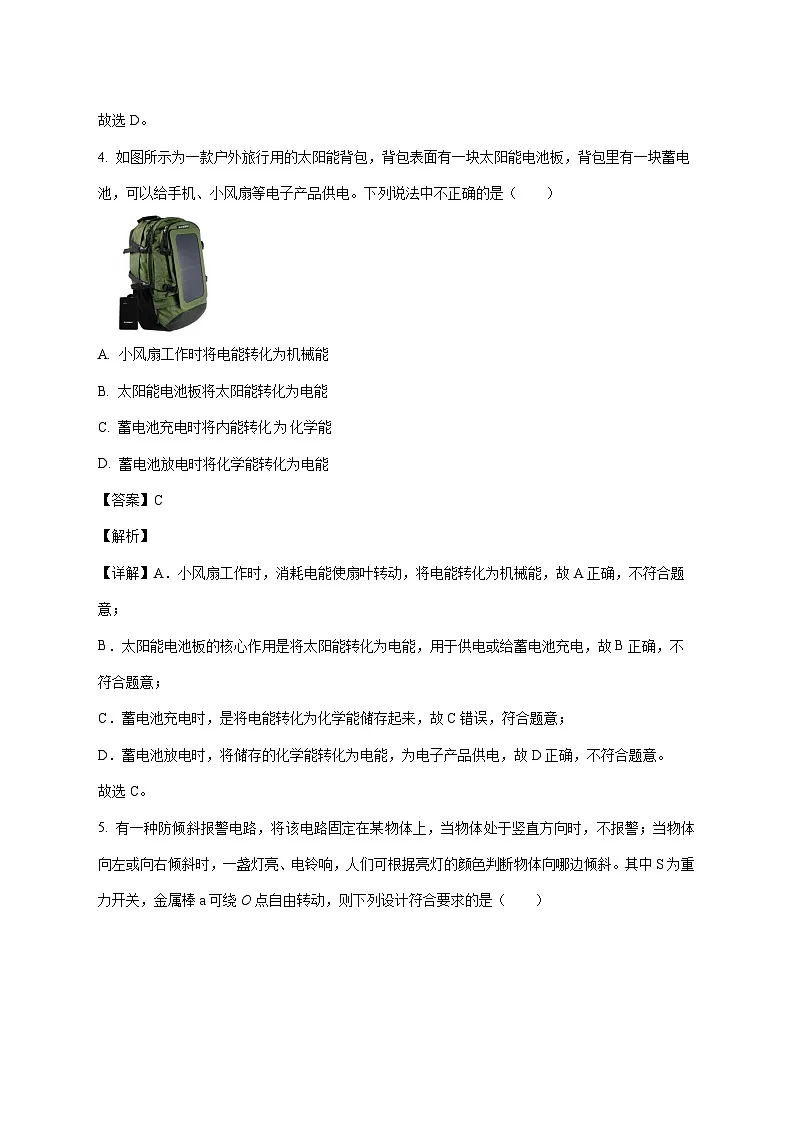

4. 如图所示为一款户外旅行用的太阳能背包，背包表面有一块太阳能电池板，背包里有一块蓄电池，可以给手机、小风扇等电子产品供电。下列说法中不正确的是（ ）
A. 小风扇工作时将电能转化为机械能
B. 太阳能电池板将太阳能转化为电能
C. 蓄电池充电时将内能转化化学能
D. 蓄电池放电时将化学能转化为电能
【答案】C
【解析】
【详解】A．小风扇工作时，消耗电能使扇叶转动，将电能转化为机械能，故A正确，不符合题意；
B．太阳能电池板的核心作用是将太阳能转化为电能，用于供电或给蓄电池充电，故B正确，不符合题意；
C．蓄电池充电时，是将电能转化为化学能储存起来，故C错误，符合题意；
D．蓄电池放电时，将储存的化学能转化为电能，为电子产品供电，故D正确，不符合题意。
故选C。
5. 有一种防倾斜报警电路，将该电路固定在某物体上，当物体处于竖直方向时，不报警；当物体向左或向右倾斜时，一盏灯亮、电铃响，人们可根据亮灯的颜色判断物体向哪边倾斜。其中S为重力开关，金属棒a可绕O点自由转动，则下列设计符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．在此电路中，当金属棒a因向左倾斜接触触点A时，灯L1和L2并联接入电路，导致两灯同时亮起，无法通过灯的颜色区分倾斜方向；触点B未接入电路，向右倾斜时不会报警，故A不符合题意；
B．在此电路中，触点A未接入电路，当金属棒a因向左倾斜接触触点A时，电路不会报警，故B不符合题意；
C．在此电路中，电铃串联在干路中，金属棒a因向左倾斜接触触点A时，电铃响，L1发光，金属棒a因向右倾斜接触触点B时，电铃响，L2发光，故C符合题意；
D．在此电路中，金属棒a因向右倾斜接触触点B时，电铃和两个灯泡串联，电铃响，两个灯泡都发光，无法通过灯的颜色区分倾斜方向，故D不符合题意。
故选C。
6. 如图是小郡同学自制的简易热机模型，在矿泉水瓶的侧壁上钻一个小孔，把电火花发生器紧紧塞进孔中，在瓶口喷入液态酒精并盖上纸杯。按下电火花发生器的按钮后，酒精燃烧，纸杯飞出。下列说法正确的是（ ）
A. 纸杯飞出的过程相当于热机的做功冲程
B. 纸杯飞出时，瓶内气体内能增大
C. 酒精燃烧时，酒精的热值会随质量减小而减小
D. 通过改进热机模型的结构，其效率可达100%
【答案】A
【解析】
【详解】A．纸杯飞出时，燃气的内能转化为纸杯的机械能，与热机做功冲程的能量转化相同，故A正确；
B．纸杯飞出时，瓶内气体对外做功，将内能转化为机械能，气体内能减小，故B错误；
C．热值是燃料的一种特性，与燃料的质量和体积无关，所以酒精燃烧时，酒精的热值不变，故C错误；
D．热机在工作时，不可避免的要克服机械部件间的摩擦做额外功，此外还有热量的散失，通过改进热机模型的结构，机械效率也不可能达到100%，故D错误。
故选A。
7. 如图是一台电视机的铭牌，下列说法正确的是（ ）
A. 这台电视机可以在380V的电压下工作
B. 这台电视机的实际功率一定为150W
C. 这台电视机正常工作时，每小时消耗150J的电能
D. 这台电视机正常工作时的电压为220V，正常工作时的电功率为150W
【答案】D
【解析】
【详解】A． 380V远高于电视机额定电压220V，所以电视机不能380V下工作，故A错误；
B． 用电器只有实际电压等于额定电压下，实际功率才等于额定功率，故B错误；
C．这台电视机正常工作时，每小时消耗的电能为，故C错误；
D． 用电器在额定电压下可以正常工作，正常工作时实际功率等于额定功率，故这台电视机正常工作时的电压为220V，正常工作时的电功率为150W，故D正确。
故选D。
8. 如图为实验小组的同学用完好的器材做自主探究实验时连接的实物电路，电源电压为6V保持不变，当他闭合开关S1时，两表示数均为0.3A，再闭合开关S2，一个电表示数变化了0.2A，下列说法正确的是（ ）
A. 电流表A1的示数变成0.1AB. 干路电流为0.3A
C. 小灯泡L2的电阻为30ΩD. 两个小灯泡的亮度相同
【答案】C
【解析】
【详解】A．由图可知，当只闭合S1时，只有L1工作，两个电流表均测量通过L1的电流，当再闭合S2时，灯L1与L2并联，电流表A1仍测量通过L1的电流，故通过L1的电流仍为0.3A，故A错误；
B．同时闭合S1、S2时，L1与L2并联，电流表A2接在干路上，则电流表A2的示数增大了0.2A，根据并联电路电流的特点可知，干路电流为，故B错误；
C．根据并联电路电压特点可知，灯泡L2两端的电压为，通过L2的电流，根据欧姆定律可知，灯泡L2的电阻为，故C正确；
D．两个灯泡两端的电压相等，通过它们的电流不相等，根据可知，它们的电功率不相等，则两个小灯泡的亮度不同，故D错误。
故选C。
9. 物理有趣又好玩，如图是小郡设计的物理版《状态机》游戏电路原理图，可以根据不同条件改变状态。闭合开关S后，下列说法正确的是（ ）
A. 若甲、乙为电压表，丙为电流表，则两灯并联
B. 若甲为电压表，乙、丙为电流表，则L2短路
C. 若甲、乙、丙均为电流表，则两灯并联
D. 若甲为电压表，乙、丙为电流表，则电源短路
【答案】B
【解析】
【详解】A．若甲、乙为电压表，丙为电流表，此时电流依次经过两灯泡后回到电源负极，电路为两灯泡串联，故A错误；
BD．若甲为电压表，乙、丙为电流表，此时乙电流表将小灯泡L2短路，电压表测电源电压，故B正确，D错误；
C．若甲、乙、丙均为电流表，此时电源短路，可能导致电源及电流表损坏，两灯不能发光，故C错误。
故选B。
10. 假期小郡一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其他用电器都已关闭。小郡看到家里电能表的示数为
过了7天小郡回家再次查看电能表的示数如图所示。下列说法正确的是（ ）
A. 这段时间冰箱消耗的电能是70kW·h
B. 截至目前，电能表消耗的电能是5647.8kW·h
C. 冰箱每天平均工作的时间为5h
D. 其他家电和冰箱一同正常工作后，电能表的指示灯闪烁速度不变
【答案】C
【解析】
【详解】首先计算冰箱消耗的电能：出发前电能表示数为，回家后为，消耗的电能
A．这段时间冰箱消耗的电能是，而非，故A错误；
B．电能表显示的是累计消耗的电能，是截至目前小郡一家所有用电器消耗电能的总和，故B错误；
C．冰箱功率，每天消耗电能
每天工作时间
故C正确；
D．其他家电与冰箱同时工作时，总功率增大，电能消耗加快，指示灯闪烁速度会变快，故D错误。
故选C。
二、多项选择题（本大题共2小题，每小题3分，共6分。每小题有两个选项符合题意，选对但少选得2分，错选得0分）
11. 如图是某小组课外实践活动中的电路图，连好实物闭合开关后，发现两电压表的示数相等且不为零，如果电路中只有一处故障，则故障可能为（ ）
A. R1短路B. R1断路C. R2短路D. R2断路
【答案】AD
【解析】
【详解】由图可知，两个电阻串联，电压表V1测量R2两端的电压，电压表V2测量电源电压。
A．如果R1短路，只有R2的简单电路，电压表V1和V2都测量电源电压，两电压表的示数相等且不为零，故A符合题意；
B．如果R1断路，电路断路，电压表V1的示数为零，电压表V2测量电源电压，电压表V2的示数不为零，故B不符合题意；
C．如果R2短路，只有R1的简单电路，电压表V1的示数为零，电压表V2测量电源电压，电压表V2的示数不为零，故C不符合题意；
D．如果R2断路，电压表V1和电阻R1串联在电路中，电压表V1的示数等于电源电压，电压表V2测量电源电压，两电压表的示数相等且不为零，故D符合题意。
故选AD。
12. 如图所示，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表示数为0.75A，下列说法正确的是（ ）
A. 电源电压是15V
B. R2的阻值是30Ω
C. S1、S2闭合，S3断开时，电流表的示数是0.35A
D. S1闭合，S2、S3断开时，电流表的示数是0.18A
【答案】BD
【解析】
【详解】AB．当S1、S2断开，S3闭合时电路为R1的简单电路，电流表测通过R1的电流，电源电压为
S1断开，S2、S3闭合时两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以此时通过R1的电流仍为0.45A不变，因并联电路中干路电流等于各支路电流之和，所以通过电阻R2的电流为
因并联电路中各支路两端的电压相等，所以电阻R2的阻值
故A错误，B正确；
C．S1、S2闭合，S3断开时，电路为R2的简单电路，电流表测通过R2的电流，则电流表的示数
故C错误；
D．S1闭合，S2、S3断开时，两电阻串联，电流表测电路中的电流， 因串联电路中总电阻等于各分电阻之和，所以电路中电流表的示数
故D正确。
故选BD。
三、填空题（本大题共5 小题，每空2分，共22分）
13. 酷爱打乒乓球的小郡，一次课间乒乓球被路过的同学踩了一个小坑，于是小郡把这个乒乓球放入盛有热水的杯子中，乒乓球就恢复了球形。这是利用了________的方式使乒乓球内气体的__________能增加。
【答案】 ①. 热传递 ②. 内
【解析】
【详解】[1][2]把乒乓球放入盛有热水的杯子中，乒乓球内的气体吸收热量，温度升高，内能增大，这是通过热传递的方式增大了乒乓球内气体的内能。之后，乒乓球内气体体积膨胀，对外做功，将乒乓球的形状恢复至球形。
14. 现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的________，该装置应该安装在电路的________（“干路”或“支路”）上。
【答案】 ①. 开关 ②. 干路
【解析】
【详解】[1][2]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当于家庭电路干路上的总开关，故该装置应该安装在电路的干路上。
15. 小郡测得某导体两端的电压为6V，通过该导体的电流为0.5A，则10秒内电流做功为________J；若该导体两端电压为0V，则导体的电阻值为________Ω。
【答案】 ①. 30 ②. 12
【解析】
【详解】[1]根据电功公式可知，10s内电流做功为
[2]由欧姆定律可知，该导体的电阻为，电阻是导体自身的一种性质，其大小与导体的材料、长度和横截面积有关，与导体的电压和电流无关，故当电压为0V时，该导体的电阻不变，仍为12Ω。
16. 在测量小灯泡的电阻实验中，已知小灯泡L的额定电压为6V，如图甲所示，电源电压保持不变，闭合开关S后，当滑片P从滑动变阻器右端滑到左端的过程中，小灯泡L的U－I关系图像如乙图所示，则电源电压为________V，滑动变阻器的最大阻值为________Ω。
【答案】 ①. 6 ②. 20
【解析】
【详解】[1]由图甲可知，灯泡L与滑动变阻器串联，电压表测量灯泡L两端的电压，电流表测量电路中的电流。当滑片在最左端时，滑动变阻器接入电路的电阻为零，电路为灯泡L的简单电路，电路中电流最大，由图乙可知，此时电压表的示数为6V，即电源电压
[2]当滑片在最右端时，电路的总电阻最大，电路中电流最小，由图乙可知，此时电压表示数为2V，电流表示数为0.2A，根据欧姆定律和串联电路电压特点可知，
解得滑动变阻器的最大阻值
17. 在图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。闭合开关，观察到三个电流表指针偏离零刻度的角度恰好相同，电流表表盘如图（c）所示。若三个电流表A1、A2、A3的示数分别记为I甲、I乙、I丙，三个电阻阻值分别记为R1、R2、R3，则I甲：I乙=___________，I甲：I丙=___________，R2：R3=___________。
【答案】 ①. 1∶5 ②. 1∶1 ③. 1∶3
【解析】
【详解】[1]由（a）图可知，R1与R2并联，电流表A1测R1中的电流，电流表A2测干路电流，则电流表A1示数小于电流表A2示数，因为两个电流表指针偏离零刻度的角度恰好相同，所以电流表A1接的是小量程，电流表A1接的是大量程，所以I甲：I乙=1:5。
[2]由（b）图可知，R2与R3串联，电流表A3测串联电路的电流，由于电源电压相等且保持不变，且三个电流表指针偏离零刻度的角度恰好相同，因为并联电路中的总电阻小于任何一个电阻，则，而
所以，则电流表A3接的是小量程，所以I甲：I丙=1:1。
[3]由于I甲：I丙=1:1，所以
解得
R1=R2+R3……①
又因为I甲：I乙=1:5，所以
解得
R1=4R2……②
联立①②两式可得，R2:R3=1:3。
四、实验探究题（本大题共5道小题，其中18题2分，其余每空2分，共28分）
18. 请在两个空白圆圈处画入电流表或电压表，使开关S闭合时，两灯均能发光。
【答案】
【解析】
【详解】根据电表的使用规则可知，电流表应与被测电路串联，电压表应与被测用电器并联。由图可知，与灯泡L1并联的是电压表，串联在电路中的是电流表，如图所示：
19. 小郡用如图所示的电路“探究串联电路中各处电流的关系”。图甲为电路图，图乙为实物图，用同一个电流表分别接在 A、B、C三处去测量电流。
（1）连接实物电路时，开关应处于________状态；
（2）小郡记录数据如下表所示，分析数据可得结论：串联电路中，________；
（3）实验中发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因是 。
A. 通过两个灯泡的电流大小不同B. 发光微弱的灯泡的灯丝断了
C. 灯泡的实际电功率不同D. 发光微弱的灯泡被短接
【答案】（1）断开 （2）电流处处相等 （3）C
【解析】
【小问1详解】
在连接电路时，为了保护电路，开关应处于断开状态。
【小问2详解】
分析表格中三次实验数据可知，在串联电路中，各处的电流是相等的。
【小问3详解】
A．由于两个灯泡是串联的，则通过它们的电流大小相同，故A错误；
B．如果灯丝断了，则该灯泡不可能发光，故B错误；
C．灯泡的亮度由其消耗的实际功率决定的，灯泡的实际功率越大，其亮度越大，故C正确；
D．如果灯泡被短接，则该灯泡不可能发光，故D错误。
故选C。
20. 小郡在“探究并联电路电压的规律”实验中，设计了如图甲所示的电路：
（1）连接电路前，小郡发现电压表指针如图乙所示，则他接下来应该进行的操作是___________；
（2）小郡记录数据如上，于是得出结论；并联电路电源两端电压等于各用电器两端电压。小郡的实验在设计方案上存在的不足之处是____________________。
（3）小郡发现家里客厅的灯L1比卧室的灯L2亮，两灯两端的电压分别为U1、U2，则U1______U2（选填“＞”“＝”或“＜”）。
【答案】（1）将电压表调零
（2）实验次数太少 （3）＝
【解析】
【小问1详解】
连接电路前，发现电压表指针反偏，接下来应该进行的操作是将电压表调零。
【小问2详解】
实验在设计方案上存在的不足之处是只测量了一组数据，实验次数太少。
【小问3详解】
因为并联电路中各支路两端的电压相等，所以家里客厅的灯和卧室的灯虽然亮度不同，但两灯并联，且都在家庭电路中，所以两灯两端的电压相等，即。
21. 小山用阻值为5Ω、10Ω、20Ω的三个定值电阻探究电流与电阻关系，电源电压为3V且保持不变。
（1）用笔画线代替导线，将图甲所示电路连接完整（要求滑动变阻器的滑片向右滑动时电流表示数变小）；
（2）根据实验数据描绘电流与电阻的关系图像，如图乙所示。由图像可知，电阻R两端的电压为________V；
（3）本实验中滑动变阻器的作用除了保护电路外，还有_________________；分析实验数据可知，本实验所选用的滑动变阻器的最大阻值应不小于______Ω。
【答案】（1） （2）2
（3） ①. 控制定值电阻两端电压不变 ②. 10
【解析】
【小问1详解】
滑动变阻器的滑片向右滑动时电流表示数变小，根据欧姆定律可知总电阻变大，故滑动变阻器接入电路的阻值变大，可将滑动变阻器的左下接线柱和电源的负极接线柱相连。如图所示：
【小问2详解】
根据图乙可知，电阻R两端的电压为
【小问3详解】
[1][2]本实验中滑动变阻器的作用是保护电路，还有通过改变接入电路的阻值，保持定值电阻两端的电压不变， 分析实验数据可知，电路中电流最小值为0.1A，根据欧姆定律及串联电路的电压特点可知滑动变阻器的阻值
本实验所选用的滑动变阻器的最大阻值应不小于10Ω。
22. 小郡和小山通过物理学习，了解到盐水是一种导体，于是用学过的测电阻的方法，设计了一个实验来测量盐水柱的电阻。
（1）如图所示，把两端装有__________（填“金属”或“塑料”）活塞的塑料管接入电路。在塑料管中注满浓度均匀的盐水；
（2）移动滑片P，测得多组数据，记录在表格中。
分析数据可知，实验中盐水柱的电阻为_________Ω；
（3）有同学想到导体的电阻与长度和横截面积有关，于是利用现有装置继续探究盐水柱的电阻与长度的关系。将两端的活塞同时向内推动一段距离来改变长度得出结论。经过讨论，同学们认为该操作不能说明盐水柱的电阻与长度有关，他们判断的依据是_____________________。
【答案】（1）金属 （2）10.35
（3）向内推动活塞，盐水柱的横截面积也发生了变化
【解析】
【小问1详解】
实验目的是测量盐水柱的电阻，因此盐水柱必须作为电路中的导体部分接入电路。为了使电流能顺利流经盐水柱，两端的活塞必须是导体，才能与盐水良好接触并传导电流。“塑料”是绝缘体，无法导电；“金属”是良导体，适合做电极，所以，应选择金属活塞。
【小问2详解】
根据表格数据可知，，，，
实验中盐水柱的电阻为
【小问3详解】
将两端的活塞同时向内推动一段距离来改变长度，这意味着盐水柱长度减小，但体积不变，所以横截面积会增大，这样做时，长度和横截面积同时变化了，无法判断电阻变化是由长度引起，还是由横截面积引起。
五、计算题（本大题共2小题，第23题6分，第24题8分，共14分）
23. 如图所示为小郡家的恒温热水壶，其烧水功率为。在一个标准大气压下，用该电热水壶烧水时，小郡发现将质量为，初始温度为的水烧开，用时10分钟。已知水的比热容是，求此过程中：
（1）水吸收的热量；
（2）消耗的电能；
（3）该热水壶的烧水效率（结果保留一位小数）。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
水吸收的热量
【小问2详解】
消耗的电能
【小问3详解】
热水壶烧水效率
24. 小郡为爷爷的养鸡场里的水箱设计了一款测量水箱内水量的装置，如图1所示，滑杆可绕固定点轴O转动，电源电压恒定不变，R1为定值电阻，电流表的测量范围为0~0.6A，滑动变阻器R2规格为“30Ω 2A”。当水位最低时，滑动变阻器R2的滑片恰好位于a端，此时电流表示数I1为0.2A。当水位最高时，滑动变阻器R2的滑片恰好位于b端，此时电流表示数为I2，已知。
（1）当水量最低时，R2两端的电压为多少？
（2）R1的电阻和电源电压U为多少？
（3）在设定水量表时，发现刻度不均匀，且指针偏转角度太小。于是小郡利用身边还有的器材：测量范围为0~8V的电压表，40Ω的定值电阻R3与“50Ω 2A”滑动变阻器R4，改成如图2所示的电路，发现利用电压表作为水量表可以解决表刻度均匀这一问题，图2中的定值电阻可以在R1和R3中选择，滑动变阻器可以在和中选择。请问在图2中保证电路安全的情况下，选择哪个定值电阻和滑动变阻器接入电路，使得水量表指针偏转角度最大？请你通过计算说明。
【答案】（1）6V （2）50Ω，16V
（3）R1和R4
【解析】
【小问1详解】
当水位最低时，滑片位于a端，滑动变阻器R2接入电路的电阻最大，其最大阻值为30Ω，此时电路中的电流为0.2A，R2两端的电压为
【小问2详解】
当水位最高时，滑片位于b端，滑动变阻器R2接入电路的电阻为0，电路中只有用电器R1工作，已知电流关系，则
由于电源电压U恒定，根据串联电路的特点和欧姆定律可得：
当水位最低时：……①
当水位最高时：……②
联立①②两式可得：，。
【小问3详解】
在图2电路中，定值电阻与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。为使水量表（电压表）指针偏转角度最大，应使电压表示数的变化范围最大，同时要保证电路安全。
当选择R1和R2时，电路中电流为
水位最高时，滑片在b端，此时电压表的示数为
电压表示数变化范围为0~6V。
当选择R1和R4时，电路中的电流为
水位最高时，滑片在b端，此时电压表的示数为
电压表示数变化范围为0~8V。
当选择R3和R2时，电路中的电流为
水位最高时，滑片在b端，此时电压表的示数为
电压表示数变化范围0~6.9V。
当选择R3和R4时，电路中的电流为
水位最高时，滑片在b端，此时电压表的示数为
此时超出电压表的最大测量值。
综上可知：选择R1和R4时，电路安全且电压表示数的变化范围最大，故应该选择定值电阻R1和滑动变阻器R4。0
5
6
4
0
8
实验次数
A 处的电流 I1/A
B处的电流 I2/A
C处的电流I3/A
1
0.32
0.32
0.32
2
0.3
0.3
0.3
3
0.4
0.4
0.4
L1两端电压U1/V
L2 两端电压U2/V
电源两端电压U/V
2
2
2
数据序号
1
2
3
4
电压U/V
1.10
1.40
1.80
2.60
电流I/A
0.10
0.14
0.18
0.25
