湖北省黄冈市部分学校2025-2026学年九年级上学期（12月）月考物理试题（附解析）

这是一份湖北省黄冈市部分学校2025-2026学年九年级上学期（12月）月考物理试题（附解析），共23页。试卷主要包含了单项选择题，填空题，作图题，实验与探究题，计算题等内容，欢迎下载使用。

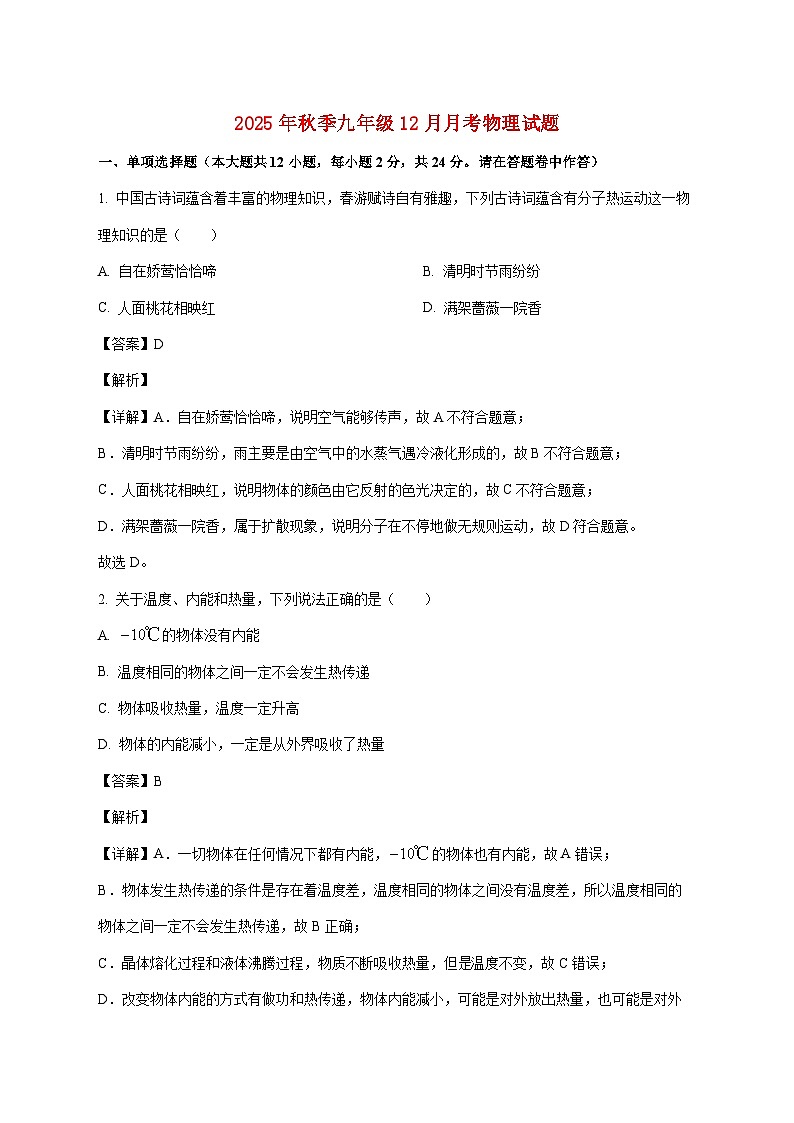

1. 中国古诗词蕴含着丰富的物理知识，春游赋诗自有雅趣，下列古诗词蕴含有分子热运动这一物理知识的是（ ）
A. 自在娇莺恰恰啼B. 清明时节雨纷纷
C. 人面桃花相映红D. 满架蔷薇一院香
【答案】D
【解析】
【详解】A．自在娇莺恰恰啼，说明空气能够传声，故A不符合题意；
B．清明时节雨纷纷，雨主要是由空气中的水蒸气遇冷液化形成的，故B不符合题意；
C．人面桃花相映红，说明物体的颜色由它反射的色光决定的，故C不符合题意；
D．满架蔷薇一院香，属于扩散现象，说明分子在不停地做无规则运动，故D符合题意。
故选D。
2. 关于温度、内能和热量，下列说法正确的是（ ）
A. 的物体没有内能
B. 温度相同的物体之间一定不会发生热传递
C. 物体吸收热量，温度一定升高
D. 物体的内能减小，一定是从外界吸收了热量
【答案】B
【解析】
【详解】A．一切物体在任何情况下都有内能，的物体也有内能，故A错误；
B．物体发生热传递的条件是存在着温度差，温度相同的物体之间没有温度差，所以温度相同的物体之间一定不会发生热传递，故B正确；
C．晶体熔化过程和液体沸腾过程，物质不断吸收热量，但温度不变，故C错误；
D．改变物体内能的方式有做功和热传递，物体内能减小，可能是对外放出热量，也可能是对外做功，若是从外界吸收了热量，则物体内能一定增大。故D错误。
故选B。

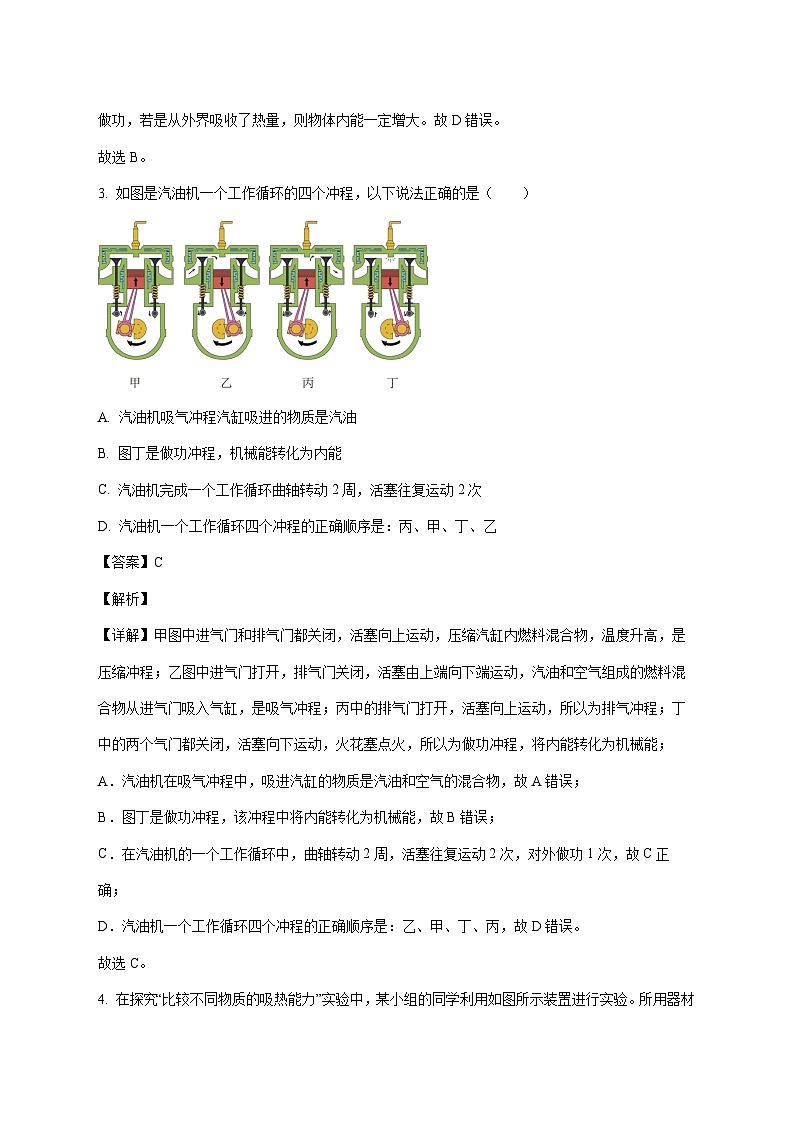

3. 如图是汽油机一个工作循环的四个冲程，以下说法正确的是（ ）
A. 汽油机吸气冲程汽缸吸进的物质是汽油
B. 图丁是做功冲程，机械能转化为内能
C. 汽油机完成一个工作循环曲轴转动2周，活塞往复运动2次
D. 汽油机一个工作循环四个冲程的正确顺序是：丙、甲、丁、乙
【答案】C
【解析】
【详解】甲图中进气门和排气门都关闭，活塞向上运动，压缩汽缸内燃料混合物，温度升高，是压缩冲程；乙图中进气门打开，排气门关闭，活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸，是吸气冲程；丙中的排气门打开，活塞向上运动，所以为排气冲程；丁中的两个气门都关闭，活塞向下运动，火花塞点火，所以为做功冲程，将内能转化为机械能；
A．汽油机在吸气冲程中，吸进汽缸的物质是汽油和空气的混合物，故A错误；
B．图丁是做功冲程，该冲程中将内能转化为机械能，故B错误；
C．在汽油机的一个工作循环中，曲轴转动2周，活塞往复运动2次，对外做功1次，故C正确；
D．汽油机一个工作循环四个冲程的正确顺序是：乙、甲、丁、丙，故D错误。
故选C。

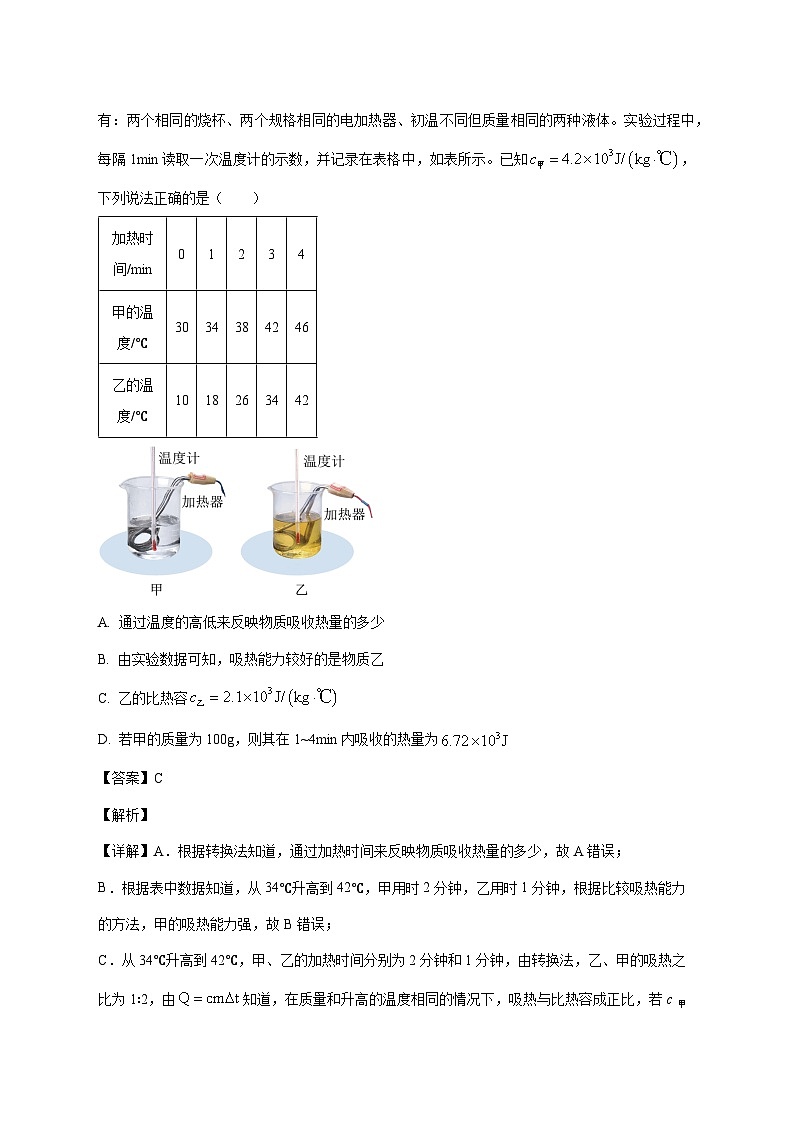

4. 在探究“比较不同物质的吸热能力”实验中，某小组的同学利用如图所示装置进行实验。所用器材有：两个相同的烧杯、两个规格相同的电加热器、初温不同但质量相同的两种液体。实验过程中，每隔1min读取一次温度计的示数，并记录在表格中，如表所示。已知，下列说法正确的是（ ）
A. 通过温度的高低来反映物质吸收热量的多少
B. 由实验数据可知，吸热能力较好的是物质乙
C. 乙的比热容
D. 若甲的质量为100g，则其在1~4min内吸收的热量为
【答案】C
【解析】
【详解】A．根据转换法知道，通过加热时间来反映物质吸收热量的多少，故A错误；
B．根据表中数据知道，从34℃升高到42℃，甲用时2分钟，乙用时1分钟，根据比较吸热能力的方法，甲的吸热能力强，故B错误；
C．从34℃升高到42℃，甲、乙的加热时间分别为2分钟和1分钟，由转换法，乙、甲的吸热之比为1∶2，由知道，在质量和升高的温度相同的情况下，吸热与比热容成正比，若c甲=4.2×103J/（kg•℃），则乙液体的比热容为
D．若甲的质量为100g，根据表中数据可知，则其在1～4min吸收的热量为
故D错误。
故选C。
5. 如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（ ）
A. 若甲为电流表，则两灯一定并联B. 若乙为电流表，则乙测L1的电流
C. 若丙为电流表，则丙测L1的电流D. 若甲为电流表，则乙可能为电压表
【答案】AC
【解析】
【详解】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测电路两端，当两个小灯泡均能发光时，电路处于通路状态，故两只小灯泡只有并联与串联两种连接方式：
当小灯泡串联时：
电路中电流只有一条路径经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电压表，丙为电流表，甲测量L1和L2的总电压，乙测量L2两端的电压，丙测量电路电流，也可以认为是测量通过L1或L2的电流。
当小灯泡并联时：
电路中电流有两条路径，分别经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电流表，丙为电压表，甲与L2串联，测量通过L2的电流，乙接在干路上，测量电路总电流，丙接在L2两端，也可以认为是接在电源或L1两端，可以认为是测量L2、 L1或电源两端的电压。
A．当甲为电流表，则两灯一定并联，故A正确；
B．若乙为电流表，乙测干路电流，故B错误；
C．若丙为电流表，两灯一定串联，丙可以测L1的电流，故C正确；
D．若甲为电流表，则乙一定为电流表，故D错误。
故选AC。
6. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡L1和L2中的电流分别为（ ）
A. 1.2A，0.22AB. 0.98A，0.22A
C. 0.24A，1.2AD. 0.96A，0.24A
【答案】D
【解析】
【详解】由图甲电路图可知，灯泡L1和L2并联，电流表测干路电流，电流表测灯泡L2支路电流。两个电流表指针偏转的位置相同，因并联电路中，干路电流大于各支路电流，故电流表所选量程为0~3A，电流表所选量程为0~0.6A，由图乙读出干路电流I=1.2A
通过L2支路的电流
则通过L1的电流，故ABC不符合题意，D符合题意。
故选D。
7. 图中关于摩擦起电现象，说法正确的是（ ）
A. 如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中玻璃棒会得到电子
B. 如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
C. 如图丙，验电器是利用了异种电荷相互吸引的原理制成的
D. 如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
【答案】D
【解析】
【详解】A．玻璃棒对电子束缚能力较弱，丝绸与玻璃棒摩擦后，玻璃棒失去电子会带上正电荷，丝绸会得到电子带上负电荷，故A错误；
B．异种电荷相互吸引，带电体具有吸引较小物体的性质，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球可能带有异种电荷，也可能其中一个带电，一个不带电，故B错误；
C．同电荷相互排斥，而相互排斥的带电体一定带同种电荷，故验电器是利用了同种电荷相互排斥的原理制成的，故C错误；
D．带电体具有吸引较小物体的性质，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质，故D正确。
故选D。
8. 图甲是定值电阻和灯泡L的电压随电流变化关系的图像，将该定值电阻和灯泡串联在图乙的电路中，闭合开关，此时电流表示数为0.4A，关于该电路下列计算中错误的是（ ）
A. 电源电压为3V
B. 电阻的阻值为5Ω
C. 电阻消耗的电功率为0.8W
D. 灯泡消耗的电功率为1.2W
【答案】D
【解析】
【详解】A．由图甲知道，闭合开关，此时电流表示数为0.4A，此时电阻两端的电压UL =2V，灯泡两端的电压UL =1V，又因为，R与L串联，所以，电源电压为
U=1V+2V=3V
故A正确，不符合题意；
B．由图甲知道，当定值电阻R两端的电压为3V时，电流是0.6A，由知道，定值电阻R的阻值
故B正确，不符合题意；
C．由乙图知道，R与L串联，电流表测电路中的电流，由于串联电路中各处的电流相等，由图甲知道，闭合开关，此时电流表示数为0.4A，此时电阻两端的电压UL =2V，电阻消耗的电功率
PR =UR I′=2V×0.4A=0.8W
故C正确，不符合题意；
D．由图甲知道，闭合开关，此时电流表示数为0.4A，此时灯泡两端的电压UL =1V，此时灯泡消耗的电功率
PL =UL I′=1V×0.4A=0.4W
故D错误，符合题意。
故选D。
9. 如图，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是30W；当接入电路电路的阻值为2R时，其消耗的功率不可能是（ ）
A. 15WB. 40WC. 20WD. 30W
【答案】A
【解析】
【详解】由题意可知，当滑动变阻器接入电路的阻值为R时，其消耗的功率为
则
当滑动变阻器接入电路的阻值为2R时，消耗的功率为
故BCD可能，A不可能。故A符合题意，BCD不符合题意。
故选A。
10. 常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电，即开关可以单独控制两个用电器，且两个用电器可以独立工作，即两用电器并联，且各自一个开关控制，故A符合题意，BCD不符合题意。
故选A。
11. 把标有“12V 36W”的灯泡L1和“8V 16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是
A. 该电源的电压为24V
B. 电路中的电流为3A
C. 两灯泡的总功率为32W
D. 灯L1的实际电压大于灯L2的实际电压
【答案】C
【解析】
【分析】
【详解】根据可得，灯泡L1的电阻
正常发光时通过L1的电流
同理可得，灯泡L2的电阻
正常发光时通过L2的电流
将两灯泡串联后接在电源两端，根据串联电路各处电流相等，其中一只灯泡正常发光，因为I2＜I1，所以灯泡L2正常发光，L1没有达到额定功率。
A．由U=IR可得，该电源电压
U=IR总=2A×(4Ω+4Ω)=16V
故A错误；
B．该电路中电流为2A，故B错误；
C．两灯泡的总功率
P总=UI=16V×2A=32W
故C正确；
D．因为R1=R2，两电阻串联，由U=IR可得，灯L1的实际电压等于灯L2的实际电压，故D错误。
故选C。
12. 如图是一种“电动橡皮擦”，按动按钮，其内部的电机就会带动橡皮笔尖做往复运动，擦去纸上的笔迹。下列设备与电动橡皮擦的工作原理相同的是（ ）
A. 电熨斗B. 电风扇C. 微波炉D. 汽油机
【答案】B
【解析】
【详解】电动橡皮擦的“电机”通电后带动笔尖运动，将电能转化为机械能，是电动机，其工作原理是通电导体在磁场中受到力的作用；
A．电熨斗的工作原理是电流的热效应，将电能转化为内能，故A不符合题意；
B．电风扇的工作原理是通电导体在磁场中受到力的作用，将电能转化为机械能，故B符合题意；
C．微波炉是用微波给加热食物的，将电能最终转化为内能，故C不符合题意；
D．汽油机属于热机，工作时将内能转化为机械能，故D不符合题意。
故选B。
二、填空题（本大题共7小题，每空1分，共15分。将符合题意的内容填在答题卷相应的横线上）
13. “环保，节能”是当今倡导的主题，太阳能热水器已走进千家万户，现使用太阳能热水器使60kg的水由25℃升高到75℃时，水所吸收的热量为________J，若这些热量由焦煤完全燃烧时提供，则需要________kg焦煤。（q焦煤=3.0×107J/kg）
【答案】 ①.
②. 0.42
【解析】
【详解】[1]水所吸收的热量为
[2]由题意可知
需要焦炭的质量
14. 甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端 电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V．
【答案】 ①. 0.5 ②. 8
【解析】
【详解】正常工作时电压是6V，从图中看出与6V相对应的电流分别是1A和0.5A，由于两灯串联，经过两灯的电流都相等，所以取较小的0.5A（如果取较大的那个1A，会导致乙灯损坏）；当电流是0.5A时，从图中可以看出，甲灯的电压是2V，乙灯的电压是6V，所以电源电压是8V．
15. 在如图所示电路中，电源电压6V保持不变，只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A，则R2的阻值为_____Ω，S2闭合前后R1消耗的电功率相差_____W。
【答案】 ①. 20 ②. 3.2
【解析】
【详解】[1][2]只闭合开关S1时，两电阻串联；再闭合开关S2时，R1单独接入电路。根据欧姆定律，电阻越大小，电流越小，所以闭合开关S2时，电路中的电流
则R1的阻值为
R1消耗的电功率
两电阻串联时，电路中的总电阻
则R2的阻值为
R1消耗的电功率
所以电功率相差
16. 如图所示，已知。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为___________；当开关S断开，甲、乙两表均为电流表时，两表示数之比为___________。（电路中各元件均未损坏）

【答案】 ①. ②.
【解析】
【详解】[1]当开关S闭合，甲、乙两表均为电压表，R1与R2串联，电压表甲测R2两端的电压、乙测R1两端电压，串联电路各处电流相等，两表示数之比为
[2]当开关S断开，甲、乙两表均电流表，R1与R2并联，电流表甲测通过R1电流，乙测通过R2电流，并联电路各支路两端电压相等，两表示数之比为
17. 如图所示，是晨晨同学探究焦耳定律的部分实验装置，已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝 ______ 联在电路，若电路中的电流为0.3A，则甲电阻丝在1 min内产生的热量为 ______ J。
【答案】串 27
【解析】
【分析】
【详解】在探究电流通过导体产生的热量与电阻大小的关系时，应保持电流相等，所以要将两个电阻丝串联接在电路中；甲电阻丝在1 min内产生的热量为
Q=I2R甲t=（0.3A)2×5Ω×60s=27J
18. 老师做“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些（如图乙所示），将锡纸条连接电池的正负极（如图甲所示），很快发现锡纸条开始着火，锡纸具有导电性，此时电路处于 ___________（选填“断路“或“短路”）状态，使电路迅速产生大量热量并释放出来，这是利用了电流的 ___________效应；已知锡纸条上ab、bc、cd段长度相等，则 ___________段的最先燃烧起来。
【答案】 ①. 短路 ②. 热 ③. ab
【解析】
【详解】[1]因为锡属于金属，具有导电性，将锡纸条带锡的一端接在电池的正极，带锡另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。
[2]由于锡纸条有电阻，当有电流通过时，会产生热量，这是利用了电流的热效应。
[3]由图知，锡纸条上相同长度的ab段、bc段、cd段，三段的长度和材料相同，ab段横截面积较小，在材料和长度相同时，横截面积越小电阻越大，所以ab段的电阻大，cd段横截面积大，电阻小，在电流相同和通电时间相同时，由知，电阻越大，产生的热量越多，故ab段产生的热量多。
19. 南阳医圣祠、洛阳龙门药方洞、药王庙、十三帮会馆、神农涧等名胜古迹及开封“针灸铜人”都见证了中原医学文化的源远流长与博大精深。如图是我国古老的医疗技法一刮痧，当刮痧板在身体上刮动时，身体会感觉到热，这是通过 ___________方式增加身体的内能；刮痧时要在皮肤上涂一些药油，当体表温度升高后，药物渗入人体的速度 ___________（选填“加快”“减慢”或“不变” 。
【答案】 ①. 做功 ②. 加快
【解析】
【详解】[1]当刮痧板在身体上刮动时，刮痧板与身体摩擦做功，将机械能转化为内能，通过做功方式增加内能，身体会感觉到热。
[2]当体表温度升高后，药物分子无规则运动的速度加快，所以渗入人体的速度加快，说明分子的热运动与物体的温度有关。
三、作图题（每图2分，共4分）
20. 如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2．
（ ）
【答案】
【解析】
【分析】首先要掌握力臂的画法，确定支点，从支点向力的作用线引垂线．垂线段的长度即为力臂．
【详解】已知支点O，从支点向F1的作用线做垂线，垂线段的长度即为动力臂L1；从支点向阻力F2作用线引垂线，垂线段的长度即为阻力臂L2，如图所示：
21. 如图所示，电源电压为3V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡L1两端的电压，当滑动变阻器的滑片向右移动时，灯泡变亮，导线不能交叉。
【答案】
【解析】
【详解】电源电压为3V，电压表只需要接入0~3V的量程，与L1并联，当滑动变阻器的滑片向右移动时，灯泡变亮，表明电路中电流变大，电阻变小，故滑动变阻器应接入下端接线柱B，如图所示
四、实验与探究题（本大题共2小题，每空1分，共12分）
22. 某同学用同一个加热装置分别给质量和初温都相同的水和煤油加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度（T）随时间（t）变化的图象（如图）。
（1）根据图象，给水和煤油加热相同的时间，水和煤油吸收的热量______（填“水比较多”“煤油比较多”或“一样多”）；要使水和煤油升高相同的温度，应给______加热更长的时间，这说明______的吸热能力强些；
（2）已知水比热容是4.2×103 J/(kg·℃)，则煤油的比热容是______。
【答案】 ①. 一样多 ②. 水 ③. 水 ④. 2.1×103 J/(kg·℃)
【解析】
【分析】
【详解】（1）[1]同一热源相同时间内放出相等热量，用同一个加热装置给水和煤油加热相同的时间时，水和煤油吸收的热量一样多。
[2]由图知，要使水和煤油升高相同的温度，应给水加热更长的时间。
[3]相同质量的水和煤油，升高相同温度，水加热的时间较长，则水吸收的热量较多，所以，水的吸热能力强些。
（2）[4]由图象可知，加热4min时，水的温度升高2℃，而煤油的升高4℃，根据，相同质量的水和煤油吸收相同的热量，比热容与升高的温度成反比，已知水的比热容是4.2×103J/(kg⋅℃)，则煤油的比热容是
c煤油=×4.2×103J/(kg⋅℃)＝2.1×103J/(kg⋅℃)
23. 探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器（标有“，2A”字样）、定值电阻6个（、、、、25Ω、）、开关一个、导线若干。
（1）请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片P向右移动时电压表示数变大，导线不交叉_______。
（2）小组实验时将电源电压调至6V，利用前五个定值电阻进行实验。
①将测得的数据在图乙中描点连线，发现有一组数据错误，究其原因是______。
②其中阴影部分面积表示的物理量是______，其值为______。
③由实验图像可得出结论：在电压一定时，______。
（3）小组继续实验，更换为的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施可行的是（ ）
A. 调高电源电压
B. 将电压表改接到滑动变阻器两端
C. 在电源和开关之间串联一个的电阻
（4）实验完成拆电路时，先拆______电源/开关两端的导线。
（5）在电学实验中常用到滑动变阻器，其作用除保护电路外，下列说法正确的是（ ）
A. 探究电流与电压的关系使定值电阻两端电压不变
B. 测量小灯泡的额定功率调节小灯泡两端电压，使小灯泡在额定电压下发光
C. 用伏安法测量小灯泡电阻多次测量求平均值，减小实验误差
【答案】（1） （2） ①. 电流读错，电流表已改用小量程，读数时误读大量程 ②. 电压 ③. 4 ④. 通过导体的电流与导体的电阻成反比 （3）C
（4）电源 （5）B
【解析】
【小问1详解】
电压表测定值电阻两端电压，滑片P向右移动时，电压表示数变大，根据串联电路电压规律，滑动变阻器两端电压变小。滑动变阻器电阻变小，故滑动变阻器接右下，电路图如下所示：
【小问2详解】
[1]发现有一组数据错误，究其原因电流读错，电流表已改用小量程，读数时误读大量程。
[2][3]由图乙可知，图中阴影部分的面积为IR，则表示的物理量是电压，其值为
[4]对其他数据进一步分析，可得出结论是电压一定时，通过导体的电流与导体的电阻成反比。
【小问3详解】
A．设电源电压为U，当接入的定值电阻时，变阻器连入阻值最大为时，根据串联分压原理得
可得
则电源电压
故应该调低电源电压，故A不符合题意；
B．将电压表改接到滑动变阻器两端，电压表测量变阻器电压，不能改变定值电阻两端的电压，依旧不能完成实验，故B不符合题意；
C．在电源和开关之间串联一个的电阻，相当于增大滑动变阻器的电阻，则定值电阻两端的电压减小，故C符合题意。
故选C。
【小问4详解】
实验结束后在拆电路时，为了保护电路，应断开开关，然后先拆除电源两端导线。
【小问5详解】
A．探究电流与电压的关系时滑动变阻器的作用一般有保护电路和改变被测电阻两端电压，故A错误；
B．在“伏安法”测小灯泡电功率的实验中，调节小灯泡两端电压，使小灯泡在额定电压下发光，故B正确；
C．小灯泡的电阻受温度影响较大，不可以多测几组数据，通过求平均值来减小误差，故C错误。
故选B。
五、计算题（本大题共2小题，共15分。解题时要有必要的公式和文字说明，只写出结果不得分）
24. 如图所示的电路中，电源两端电压为6V并保持不变。当开关S闭合、S1断开时，电流表示数为0.2A；当开关S、S1都闭合时，电流表示数为0.5A。求：
（1）R1的阻值；
（2）R2的电功率；
（3）当开关S、S1都闭合时，通电1min电流通过R1做的功。
【答案】（1）；（2）1.8W；（3）72J
【解析】
【详解】解：（1）由电路图可知，当开关S闭合、S1断开时，电路为R1的简单电路，电流表测电路中电流，则
（2）由电路图可知，当开关S、S1都闭合时，R1、R2并联，干路电流为0.5A，则由并联电路电流特点可知，通过R2的电流为
并联电路中各支路电压相等，等于电源电压，则
R2的电功率为
（3）当开关S、S1都闭合时，通电1min电流通过R1做的功
答：（1）R1的阻值为30Ω；
（2）R2的电功率为1.8W；
（3）当开关S、S1都闭合时，通电1min电流通过R1做的功为72J。
25. 茶文化源远流长，如图甲是小萍家煮茶器，图乙是该煮茶器在220V的电压下，某次煮茶过程中功率随时间变化的图像。已知加热状态下（0～5min），将1kg初温45℃的水刚好加热到100℃。（c水＝4.2×103J/（kg•℃））求：
（1）水吸收的热量；
（2）煮茶器保温状态下的电阻；
（3）煮茶器加热状态下的热效率。
【答案】（1）2.31×105J
（2）220Ω （3）87.5%
【解析】
【小问1详解】
水吸收的热量
【小问2详解】
由图乙可知保温状态时的电功率为220W，由可得煮茶器保温状态下的电阻
【小问3详解】
由图可知加热状态下的功率是880W，加热5min煮茶器消耗的电能
则煮茶器加热状态的热效率加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
