2025-2026学年湖北省黄冈市九年级上学期12月月考物理试卷（学生版）

这是一份2025-2026学年湖北省黄冈市九年级上学期12月月考物理试卷（学生版），共9页。试卷主要包含了选择题，填空题，探究实践题，综合应用题等内容，欢迎下载使用。

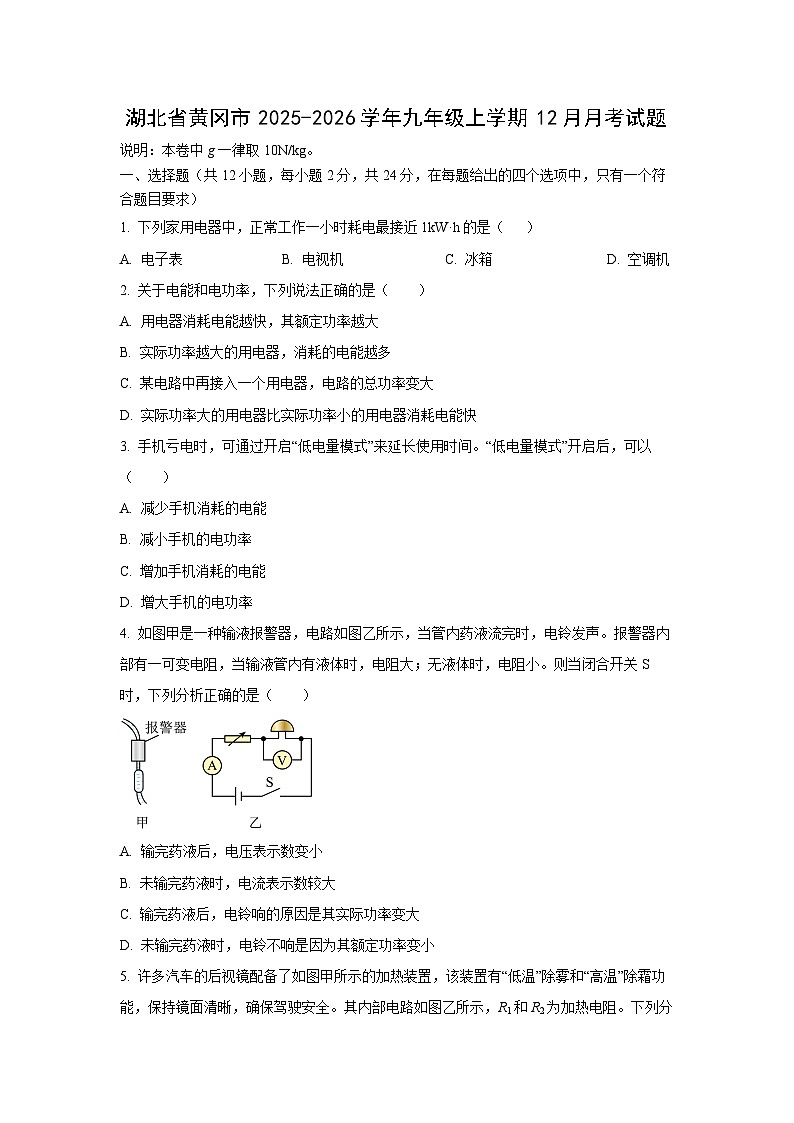

一、选择题（共12小题，每小题2分，共24分，在每题给出的四个选项中，只有一个符合题目要求）
1. 下列家用电器中，正常工作一小时耗电最接近1kW·h的是（ ）
A. 电子表B. 电视机C. 冰箱D. 空调机
2. 关于电能和电功率，下列说法正确的是（ ）
A. 用电器消耗电能越快，其额定功率越大
B. 实际功率越大的用电器，消耗的电能越多
C. 某电路中再接入一个用电器，电路的总功率变大
D. 实际功率大的用电器比实际功率小的用电器消耗电能快
3. 手机亏电时，可通过开启“低电量模式”来延长使用时间。“低电量模式”开启后，可以（ ）
A. 减少手机消耗的电能
B. 减小手机的电功率
C. 增加手机消耗的电能
D. 增大手机的电功率
4. 如图甲是一种输液报警器，电路如图乙所示，当管内药液流完时，电铃发声。报警器内部有一可变电阻，当输液管内有液体时，电阻大；无液体时，电阻小。则当闭合开关S时，下列分析正确的是（ ）
A. 输完药液后，电压表示数变小
B. 未输完药液时，电流表示数较大
C. 输完药液后，电铃响的原因是其实际功率变大
D. 未输完药液时，电铃不响是因为其额定功率变小

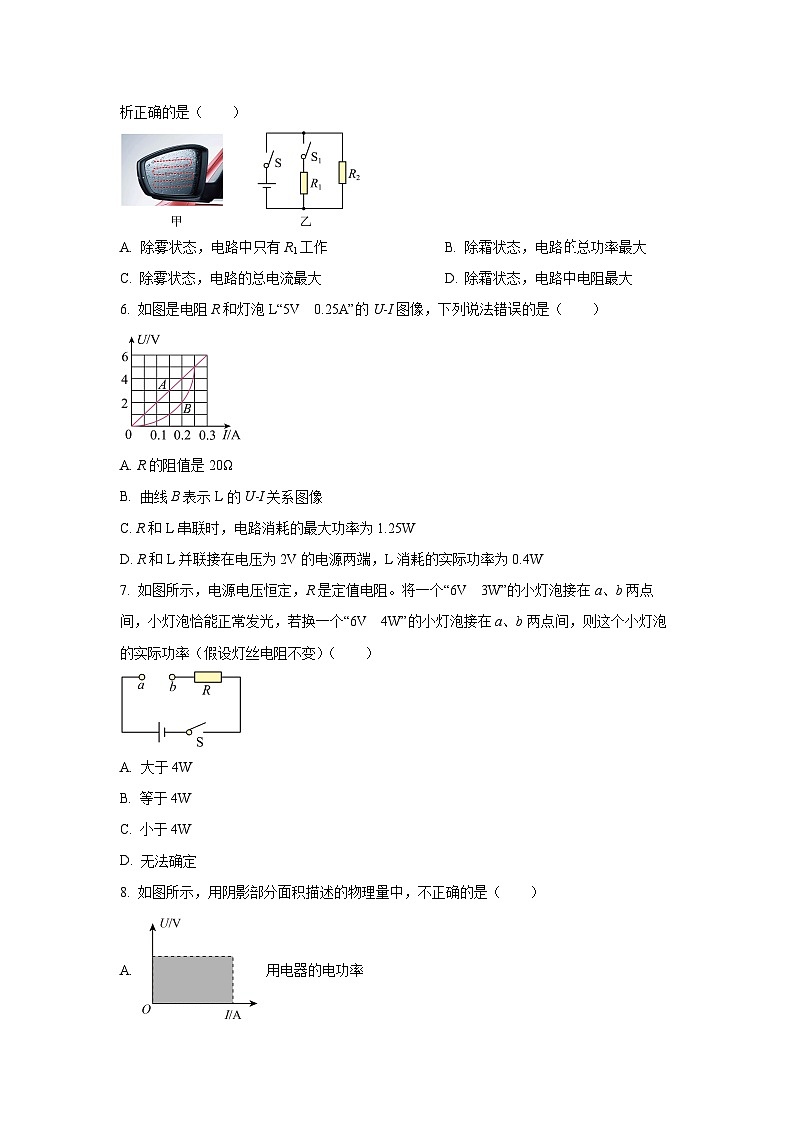

5. 许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，R1和R2为加热电阻。下列分析正确的是（ ）
A. 除雾状态，电路中只有R1工作B. 除霜状态，电路总功率最大
C. 除雾状态，电路的总电流最大D. 除霜状态，电路中电阻最大
6. 如图是电阻R和灯泡L“5V 0.25A”的U-I图像，下列说法错误的是（ ）
A. R的阻值是20Ω
B. 曲线B表示L的U-I关系图像
C. R和L串联时，电路消耗的最大功率为1.25W
D. R和L并联接在电压为2V的电源两端，L消耗的实际功率为0.4W
7. 如图所示，电源电压恒定，R是定值电阻。将一个“6V 3W”的小灯泡接在a、b两点间，小灯泡恰能正常发光，若换一个“6V 4W”的小灯泡接在a、b两点间，则这个小灯泡的实际功率（假设灯丝电阻不变）（ ）
A. 大于4W
B. 等于4W
C. 小于4W
D. 无法确定

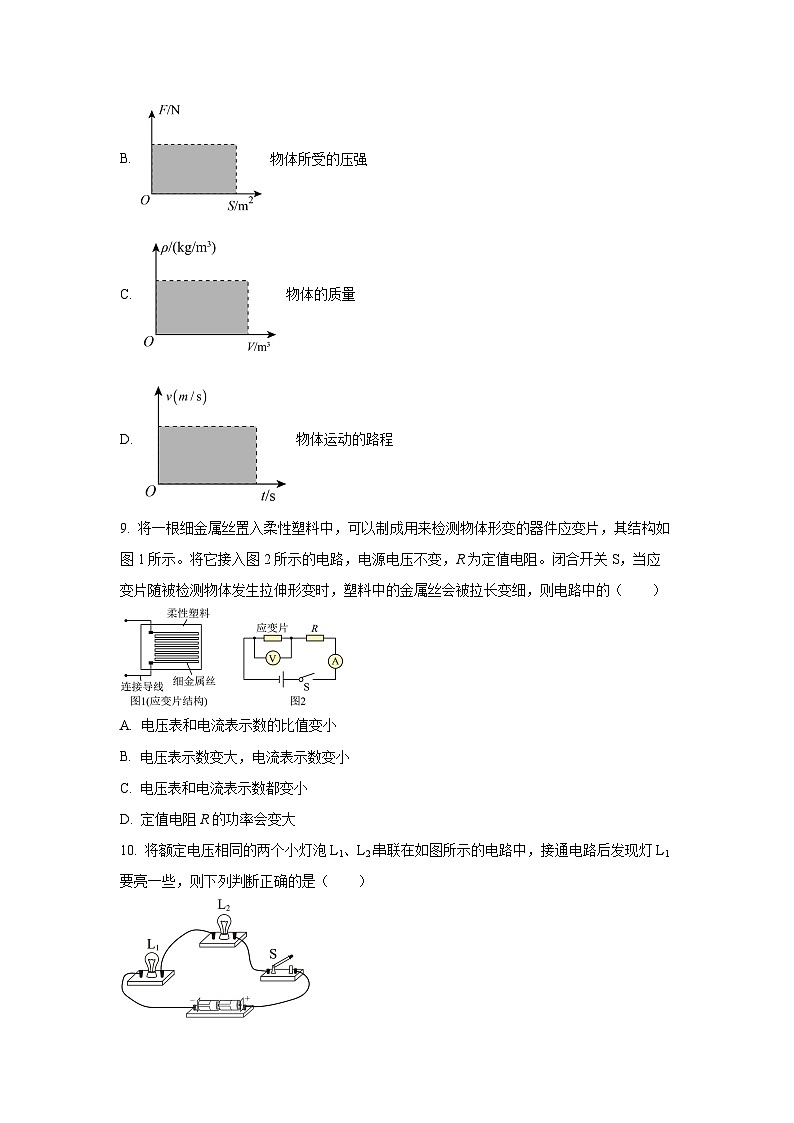

8. 如图所示，用阴影部分面积描述的物理量中，不正确的是（ ）
A. 用电器的电功率
B. 物体所受的压强
C. 物体的质量
D. 物体运动的路程
9. 将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，则电路中的（ ）
A. 电压表和电流表示数的比值变小
B. 电压表示数变大，电流表示数变小
C. 电压表和电流表示数都变小
D. 定值电阻R的功率会变大
10. 将额定电压相同的两个小灯泡L1、L2串联在如图所示的电路中，接通电路后发现灯L1要亮一些，则下列判断正确的是（ ）
A. L1的电阻比L2小
B. L1的额定功率比L2大
C. 两灯正常工作时L1发光要暗一些
D. 若将两灯并联接入电路，L1发光要亮一些
11. 如图所示，电源两端电压保持不变，定值电阻，闭合开关S，关于该电路，下列说法正确的是（ ）
A. 通过的电流大于通过的电流
B. 的电功率大于的电功率
C. 若发生断路，仍可工作
D. 若发生短路，仍可工作
12. 如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同水，每个容器放入同种材料绕成的导电线圈，其电阻R1＝R3，R2＝R4，R2＝2R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是（ ）
A. 甲、乙、丙、丁
B. 丁、丙、乙、甲
C. 丙、丁、乙、甲
D. 甲、乙、丁、丙
二、填空题（共4题，每空1分，共10分）
13. 某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，开关S闭合后，当烟雾遮挡程度增大时电流表的示数_____，电压表的示数_____．（均选填“增大”、“减小”或“不变”）
14. 如图所示为某款扫地机器人，它的铭牌标有“12V，30W”，电池容量2500mAh。对机器人中的电池充电过程中，电池属于____________（选填“用电器”或“电源”）。已知当扫地机器人剩余电池容量为总容量的25%时，机器人将停止扫地。则充满一次电可以连续工作____________min。
15. 如图所示为一台便携式塑料封口机，接通电路后发热电阻温度升高，利用电流的____________效应实现高温封口；若封口时总是把塑料袋烫坏，应将发热电阻换成阻值更____________（选填“大”或“小”）的。若插头与插座接触不良，有时会将插孔烧焦（如图所示），其原因是接触处____________（选填“电阻变大”或“短路”）。
16. 小明利用电能表测量电热水器实际功率。如图所示的电能表示数为____________，现仅接通一台电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为____________J，其实际功率为____________W。
三、探究实践题（共5题，共21分）
17. 防控疫情期间，为了严格控制外来车辆出入小区，很多小区安装了门禁系统，如图甲所示。系统可以通过电子眼自动识别车辆，若是小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，需要工作人员按动按钮开关S2，控制电动机启动横杆。请依照上面叙述，补全图乙中的模拟电路图。
18. 小明想设计一种能反映并可调节电热毯温度高低的电路，其原理是：顺时针转动旋转滑片P，通过电路的电流增大，发热体温度升高，显示仪（电压表）示数变大。请按设计要求将下列电路图连接完整。
19. 某同学利用如图所示的电路，探究通过导体的电流与导体的电阻的关系。以下是他们的部分实验步骤，请你帮他们补充完整：
（1）闭合开关S，并移动滑动变阻器的滑片P，使电压表的示数为U，读取电流表示数I，将R和I的数据记录在表格中。
（2）断开开关S，改变___________________，闭合开关S，调节滑动变阻器的滑片使电压表示数_______________，将R和I的数据记录在表格中。
（3）多次仿照步骤（2）操作，将相应的电阻R和I的数据记录在表格中。
（4）该同学分析表中实验数据，发现电流和电阻的乘积_______________，由此可得实验结论：导体两端电压一定时，通过导体的电流与导体的电阻_______________。
（5）根据表中数据推断，当导体电阻为50Ω时，通过该导体的电流为__________A。
20. 实验桌上有如下器材：符合实验要求的电源、滑动变阻器、开关各一个，导线若干，两个完全相同的保温容器。容器内部分别装有质量相等的煤油和水、完全相同的温度计、阻值不变的加热电阻丝和。电路连接如图所示。
（1）利用本装置比较水和煤油的吸热情况时，为了让水和煤油在相同时间内吸收的热量相同，应使__________（选填“=”或“≠”）；实验中，用_________（选填“通电时间”或“温度计示数的变化”）间接反映液体吸收热量的多少。
（2）若要验证“电流产生的热量跟电阻的阻值大小有关”，则需要对本装置做出的改变有：
①应使_________（选填“=”或“≠”）；
②两个容器内应分别装入_________的煤油。
③实验时，通过___________________反映电流通过导体时产生热量的多少。
21. 为估测LED发光二极管的发光效率，小明设计如图1装置。该装置由电路、密封箱和光照计组成，光照计是测量光照强度的仪器。电路中的小灯泡和光照计的感光器安装在密封箱内。已知：小灯泡额定电压是2.5V，正常发光时的效率为10%。
（1）小灯泡的发光效率为10%的含义是：10%输入的电能转化为___________能；
（2）测量小灯泡正常发光时的光照强度
①请用笔画线代替导线，将电压表正确接入电路___________；
②闭合开关前，应将滑动变阻器的滑片移至最___________端（选填“左”或“右”）；
③闭合开关，小明发现调节滑动变阻器时，电压表示数保持不变，电流表无示数。若导线及各接线柱连接完好，则电路中的灯泡可能出现了___________故障；
④排除故障后，移动滑动变阻器滑片，当电压表示数调至2.5V时，电流表示数如图2所示，小灯泡的额定功率为___________W。此时光照计的示数为 80lx（照度的单位为 lx）。
（3）估测 LED 发光二极管的发光效率
①LED 发光二极管由___________材料制成；（选填“超导体”“半导体”或“绝缘体”）
②将LED发光二极管固定在密封箱内，并连接合适的测量电路，改变发光二极管的亮度，当光照计的示数为80lx时，测出发光二极管两端的电压为2.5V，发光二极管中的电流为40mA，则LED发光二极管的发光效率为___________。
四、综合应用题（共2题，共15分）
22. 小东设计了一个暖箱温度显示器，如图甲所示，其原理是利用电压表的示数表示暖箱内的温度，已知电源电压恒定为4V，电压表的量程为0~3V，阻值为150Ω，是热敏电阻其阻值与温度的关系如图乙所示。求：
（1）当暖箱内温度为20℃时，电压表的示数；
（2）为了保证电路中的电表不超过量程，暖箱内可以测量的最高温度为多少。
23. 电动汽车因具有零排放、低噪音、节能等优点，得到了快速发展，但仍然存在一些制约其发展的因素，目前主要应用于城市内部交通。某智能出行平台出租的电动汽车部分参数如下表。
（1）如果用120kW的“快充”充电桩给该车充电，汽车电池最低电量不得低于电池容量的20%，则给该车从最低电量到充满电需多长时间；
（2）电池容量是决定电动汽车续航里程的主要因素， 若此电动汽车的能量利用率是80%，计算该车的续航里程；（按汽车电池电量不得低于电池容量的20%来计算）
（3）同样条件下，电动汽车比燃油汽车能耗小很多。若某燃油汽车百公里消耗汽油10L，则电动汽车和燃油汽车相比，百公里少消耗多少焦耳能量？（汽油密度，汽油的热值）
电阻R/Ω
5
10
15
20
25
40
电流I/A
040
0.20
0.14
0.10
0.08
0.05
电池容量
百公里耗电量
