河北省唐山市丰南区丰南区经安中学四校联考2025-2026学年九年级上学期（12月）月考物理试题（附答案）

这是一份河北省唐山市丰南区丰南区经安中学四校联考2025-2026学年九年级上学期（12月）月考物理试题（附答案），共11页。试卷主要包含了单项选择题等内容，欢迎下载使用。

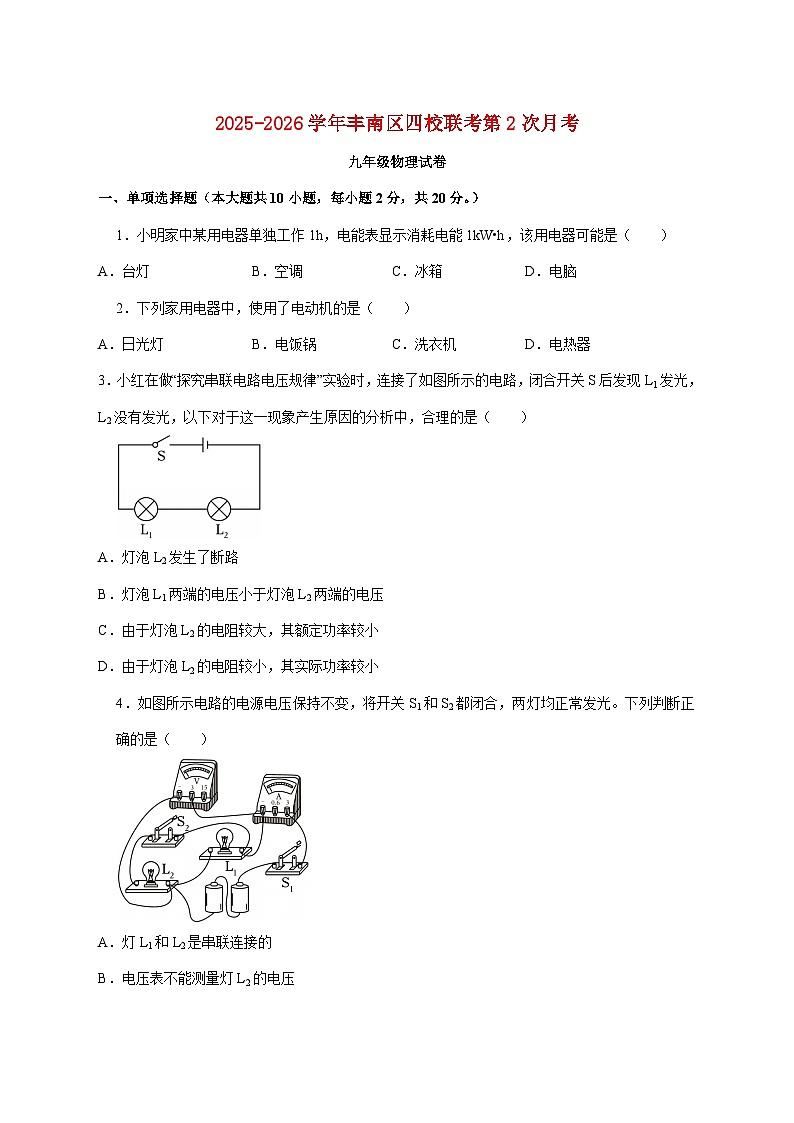

一、单项选择题（本大题共10小题，每小题2分，共20分。）
1．小明家中某用电器单独工作1h，电能表显示消耗电能1kW•h，该用电器可能是（ ）
A．台灯B．空调C．冰箱D．电脑
2．下列家用电器中，使用了电动机的是（ ）
A．日光灯B．电饭锅C．洗衣机D．电热器
3．小红在做“探究串联电路电压规律”实验时，连接了如图所示的电路，闭合开关S后发现L1发光，L2没有发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L1两端的电压小于灯泡L2两端的电压
C．由于灯泡L2的电阻较大，其额定功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
4．如图所示电路的电源电压保持不变，将开关S1和S2都闭合，两灯均正常发光。下列判断正确的是（ ）
A．灯L1和L2是串联连接的
B．电压表不能测量灯L2的电压

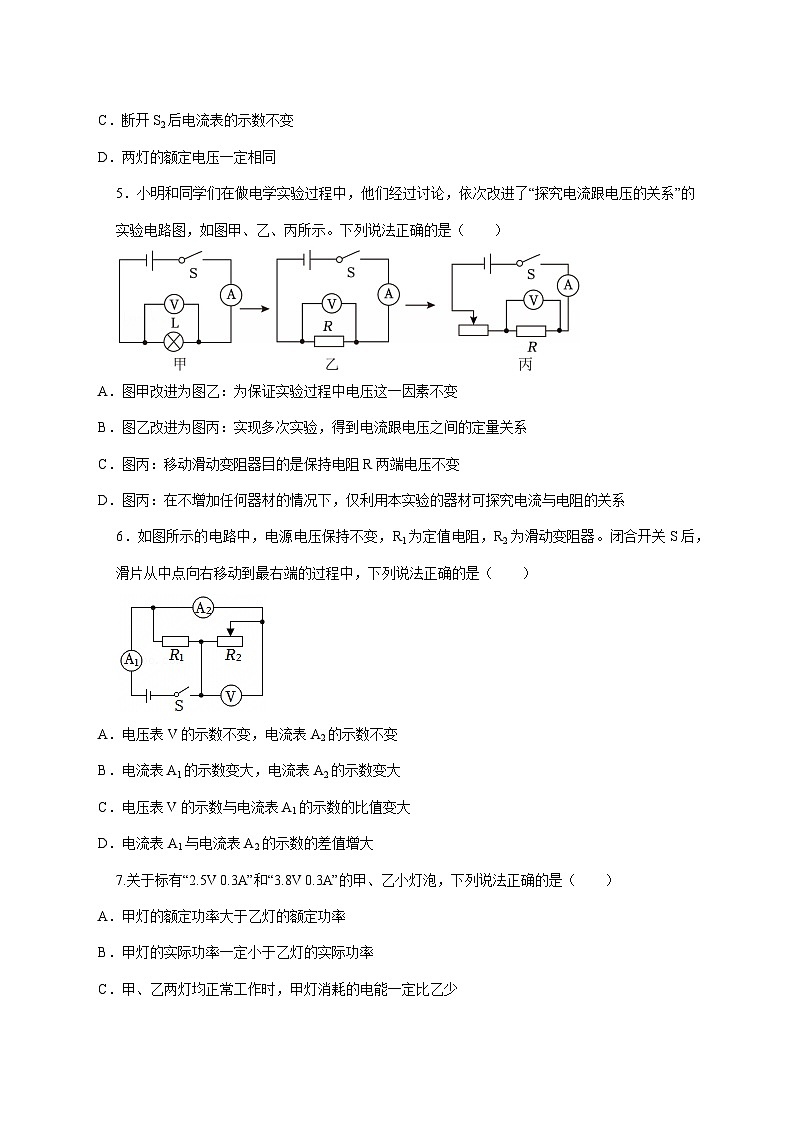

C．断开S2后电流表的示数不变
D．两灯的额定电压一定相同
5．小明和同学们在做电学实验过程中，他们经过讨论，依次改进了“探究电流跟电压的关系”的实验电路图，如图甲、乙、丙所示。下列说法正确的是（ ）
A．图甲改进为图乙：为保证实验过程中电压这一因素不变
B．图乙改进为图丙：实现多次实验，得到电流跟电压之间的定量关系
C．图丙：移动滑动变阻器目的是保持电阻R两端电压不变
D．图丙：在不增加任何器材的情况下，仅利用本实验的器材可探究电流与电阻的关系
6．如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑片从中点向右移动到最右端的过程中，下列说法正确的是（ ）
A．电压表V的示数不变，电流表A2的示数不变
B．电流表A1的示数变大，电流表A2的示数变大
C．电压表V的示数与电流表A1的示数的比值变大
D．电流表A1与电流表A2的示数的差值增大
7.关于标有“2.5V 0.3A”和“3.8V 0.3A”的甲、乙小灯泡，下列说法正确的是（ ）
A．甲灯的额定功率大于乙灯的额定功率
B．甲灯的实际功率一定小于乙灯的实际功率
C．甲、乙两灯均正常工作时，甲灯消耗的电能一定比乙少
D．甲、乙两灯并联在电路中，甲灯比乙灯亮

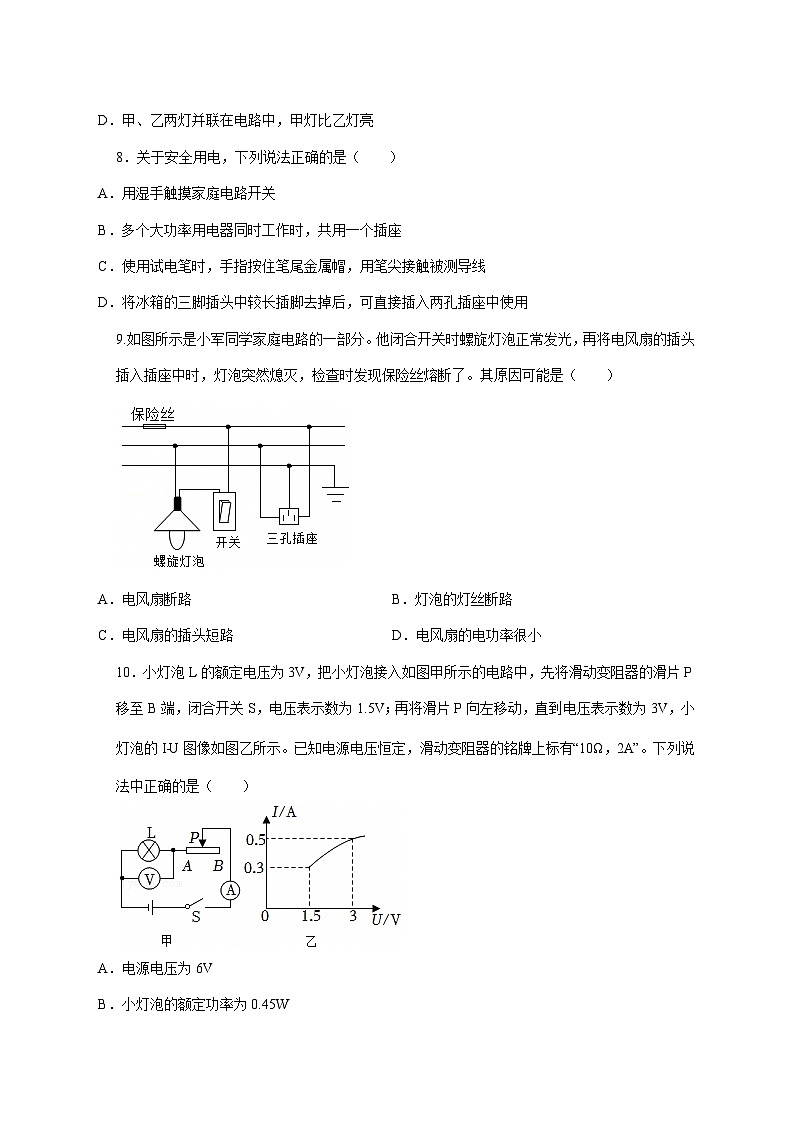

8．关于安全用电，下列说法正确的是（ ）
A．用湿手触摸家庭电路开关
B．多个大功率用电器同时工作时，共用一个插座
C．使用试电笔时，手指按住笔尾金属帽，用笔尖接触被测导线
D．将冰箱的三脚插头中较长插脚去掉后，可直接插入两孔插座中使用
9.如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（ ）
A．电风扇断路B．灯泡的灯丝断路
C．电风扇的插头短路D．电风扇的电功率很小
10．小灯泡L的额定电压为3V，把小灯泡接入如图甲所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动，直到电压表示数为3V，小灯泡的I﹣U图像如图乙所示。已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω，2A”。下列说法中正确的是（ ）
A．电源电压为6V
B．小灯泡的额定功率为0.45W
C．在实验中，电压表的示数与电路中电流表的示数的变化量之比不变
D．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75W
二.非选择题（本大题共10小题，共40分。）
11．在家庭电路中，正确使用验电笔来辨别火线和零线时，若验电笔的氖管发光，表明笔尖接触的是 。某验电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是 连接的。若人体及氖管的电阻均忽略不计，当用验电笔测家庭电路的线路时，则通过人体的电流约为 mA。
12．如图，根据安全用电知识，将图中元件用笔画线代替导线连起来。注意：开关仅控制灯泡。
13．小明利用电能表测量电热水器实际功率来判断家里电压是否正常，他观察家中的电能表示数如图所示为 kW•h，现仅接通这台标有“220V，1500W”电热水器，观察到电能表指示灯1min内闪烁80次，其两端电压 （选填“高于”、“等于”或“低于”） 220V。
14．将“12V 12W”的小灯泡L1和“12V 6W”的小灯泡L2串联起来，直接接到电压恒定的电源两端。开关闭合后，恰好有一个小灯泡正常发光，而另一个小灯泡比正常发光时暗些，则正常发光的小灯泡是 ，电源电压是 V，发光较暗的小灯泡的实际功率是 W。（灯丝电阻不变）
15.如图甲是小灯泡L和电阻R的电流随电压变化图像，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W，则此时小灯泡的电阻为 Ω；再闭合开关S1，此时电路中的总电功率是W；将小灯泡L和电阻R串联在2.5V电路中，总功率是 W。
16.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。
（1）实验中通过观察两个U形管中的 来比较电流通过电阻丝产生的热量的多少。
（2）利用甲装置可探究电流产生的热量与 的关系；通过左侧容器中电阻丝的电流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为 J。
（3）通电相同时间，发现乙装置左侧U形管内液面上升较高，这表明：在电阻和通时间相同的情况下，通过导体的 越大，产生的热量越多。若将R3更换为10Ω的电阻， （填“仍能”或“不能”）完成该实验探究。
【拓展】让乙装置冷却到初始状态，把右侧并联的两根电阻丝R2、R3都放入容器中，接通电源一段时间后，电阻丝产生的热量 （选填“左容器”、“右容器”或“两容器一样”）多。
17．在“测量小灯泡的电阻”实验中，小明选用器材如下：待测小灯泡（额定电压为2.5V）、两节新干电池（电压恒定）、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器、开关各一只，导线若干。
（1）图甲是小明开始时的连接电路，检查发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在接错的导线上打“×”，并用笔画线代替导线画出正确的接法；
（2）排除故障后，闭合开关某次实验中电压表示数为2V，要测量小灯泡的正常发光的电阻，小明
向 （选填“左”或“右”）移动滑动变阻器的滑片，直至灯泡正常发光，读出此时电流表示数如图乙所示，计算小灯泡的正常发光的电阻为 Ω（保留一位小数）；
（3）小明认为测量小灯泡电阻不能求几次电阻平均作为结果，理由是 ；
（4）实验结束，小明忘记断开开关，立即将电路中一个元件拆下，却发现电压表示数立刻达到满偏，他拆下的元件是 ；
【拓展】完成实验后，另一小组同学还想测量一个额定电流为0.25A的小灯泡的额定功率，但缺少电压表，设计了如丙所示电路。电源电压（未知）且保持不变。请完成实验步骤：
①闭合开关，移动滑动变阻器滑片，使电流表示数为0.25A。
②断开开关，用5Ω的定值电阻替换灯泡，滑动变阻器滑片 （选填“向左移动”、“向右移动”或“保持不动”闭合开关，电流表的示数为0.3A。
③将滑动变阻器滑片P移到最左端，电流表示数为0.9A。
④小灯泡的额定功率为 W。
18．（8分）中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻，煮茶器部分参数如表所示。煮茶器中装有初温为20℃的水，在标准大气压下，将水刚好加热到沸腾用时700s，在此过程中煮茶器的加热效率为80%。水的比热容：4.2×103J/（kg•℃）。求：
（1）只闭合S1煮茶器处于什么挡位？保温挡正常工作时的电流（保留两位小数）；
（2）发热电阻R2的阻值；
（3）煮茶器中水的质量。
19．（6分）如图所示电路，电源电压保持不变，定值电阻R0的阻值为20Ω，小灯泡L标有“4V，1.6W”，灯丝电阻不随温度变化而变化，R1标有“40Ω，1A”，电流表的量程为0～3A，电压表的量程为0﹣15V。当S闭合，S1、S2断开，滑片P移到距R1最右端12时，小灯泡正常发光。求：
（1）小灯泡的电阻RL；
（2）通电10s电路消耗的电能；
（3）在保证电路安全的前提下，任意调整开关S、S1、S2的开闭状态，并移动变阻器的滑片P，求电路消耗总功率最大值、最小值分别为多少。
2025-2026学年第一学期九年级（上）月考物理试卷
一．选择题（共10小题）
二.非选择题（本大题共10小题，共40分。）
11．相（火）线；串联；0.25
12．
13．3023.6；等于
14．L2 18 3
15．4；1.4 0.5
16．（1）液面高度差；（2）电阻；96；（3）电流 仍能；【拓展】左容器。
17．如下图所示：
；
（1）见解答图；（2）左；8.3；（3）灯丝的电阻随温度的升高而增大；（4）小灯泡；【拓展】②保持不动；④0.5。
18．【解答】解：（1）由图乙可知，当开关S1、S2都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由P=U2R可知，电路的总功率最大，煮茶器处于加热挡；
当只闭合S1时，只有R1工作，电路的总电阻最大，总功率最小，煮茶器处于保温挡；
由表格数据可知，保温挡的电功率P保温＝100W，
由P＝UI可知，保温挡正常工作时的电流：I=P保温U=100W220V≈0.45A；
（2）加热挡工作时R2的电功率：P2＝P加热﹣P保温＝900W﹣100W＝800W，
由P=U2R可知，R2的阻值：R2=U2P2=(220V)2800W=60.5Ω；
（3）煮茶器消耗的电能：W＝P加热t＝900W×700s＝6.3×105J，
由η=Q吸W可知，水吸收的热量：Q吸＝ηW＝80%×6.3×105J＝5.04×105J，
一个标准大气压下，水的沸点是100℃，
由Q吸＝cmΔt可知，水的质量：m=Q吸cΔt=5.04×105J4.2×103J/(kg⋅℃)×(100℃−20℃)=1.5kg。
答：（1）只闭合S1煮茶器处于保温挡挡位；保温挡正常工作时的电流为0.45A；
（2）发热电阻R2的阻值为60.5Ω；
（3）煮茶器中水的质量为1.5kg。
19．【解答】解：（1）小灯泡正常发光时的电流：IL=PLUL=1.6W4V=0.4A，
小灯泡正常发光时的电阻：RL=ULIL=4V0.4A=10Ω；
（2）当S闭合，S1、S2断开时，变阻器和L串联，电流表测通过电路的电流，
滑片P移到距变阻器最右端的12处时，滑动变阻器接入电路的阻值：R1=12×40Ω＝20Ω，
灯泡正常发光，通过电路的电流I＝IL＝0.4A，
根据串联电路电阻规律结合欧姆定律可得电源电压：U＝I（R1+RL）＝0.4A×（20Ω+10Ω）＝12V，
则通电10s电路消耗的电能：W＝UIt＝12V×0.4A×10s＝48J；
（3）当开关S、S1和S2闭合时，R1和R0并联，小灯泡短路，当通过R1的电流IR＝1A时，电路的总电流最大，由P＝UI知此时电路消耗的总功率最大，
通过R0的电流：I0=UR0=12V20Ω=0.6A，
根据并联电路电流规律可得干路电流的最大值：Imax＝I0+IR＝0.6A+1A＝1.6A，
则电路消耗的最大功率：Pmax＝UImax＝12V×1.6A＝19.2W；
当开关S闭合，S1、S2断开时，R1与L串联，当变阻器接入电路的阻值最大时，电路中的电流最小，此时电路消耗的总功率最小，
电路的最小电流：Imin=UR'+RL=12V40Ω+10Ω=0.24A，
电路消耗的最小功率：Pmin＝UImin＝12V×0.24A＝2.88W。
答：（1）小灯泡的电阻为10Ω；
（2）通电10s电路消耗的电能为48J；
（3）电路消耗总功率的最小值为2.88W，最大值为19.2W。
额定电压
220V
保温挡功率
100W
加热挡功率
900W
题号
1
2
3
4
5
6
7
8
9
10
答案
B
C
D
D
B
C
D
C
C
D
